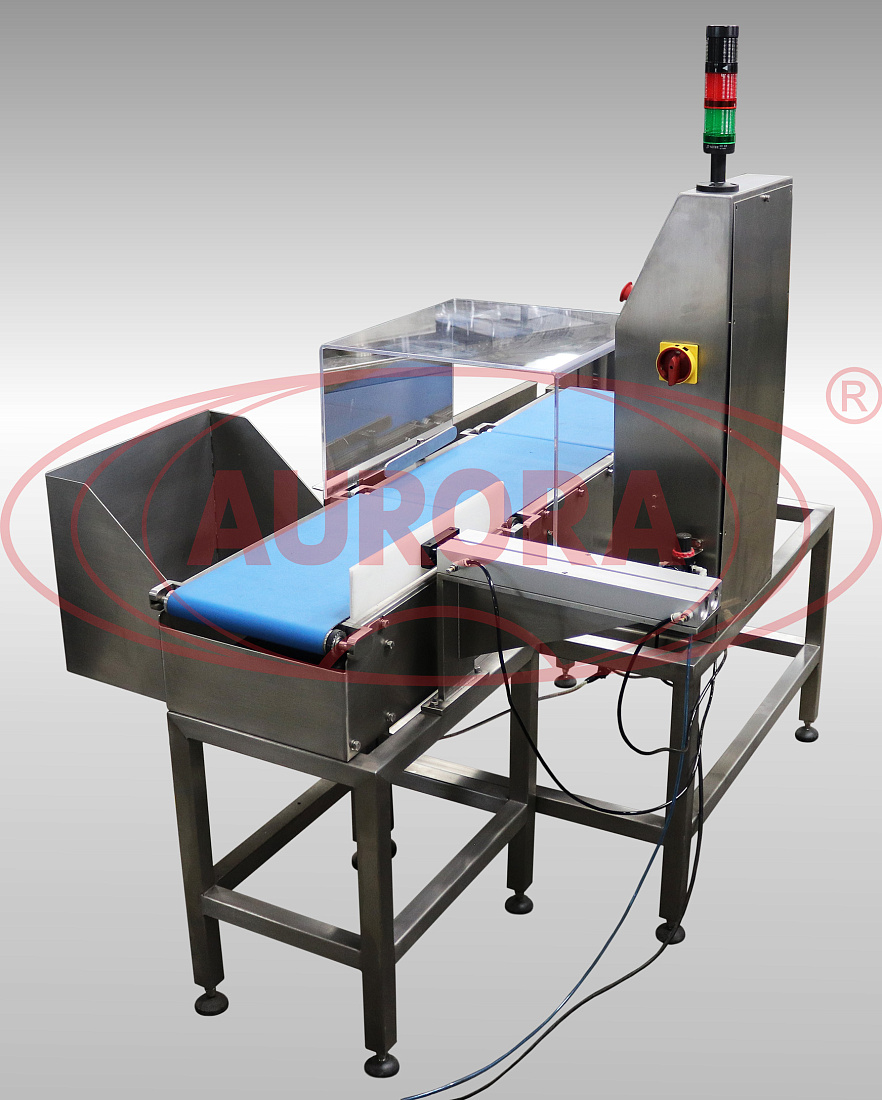

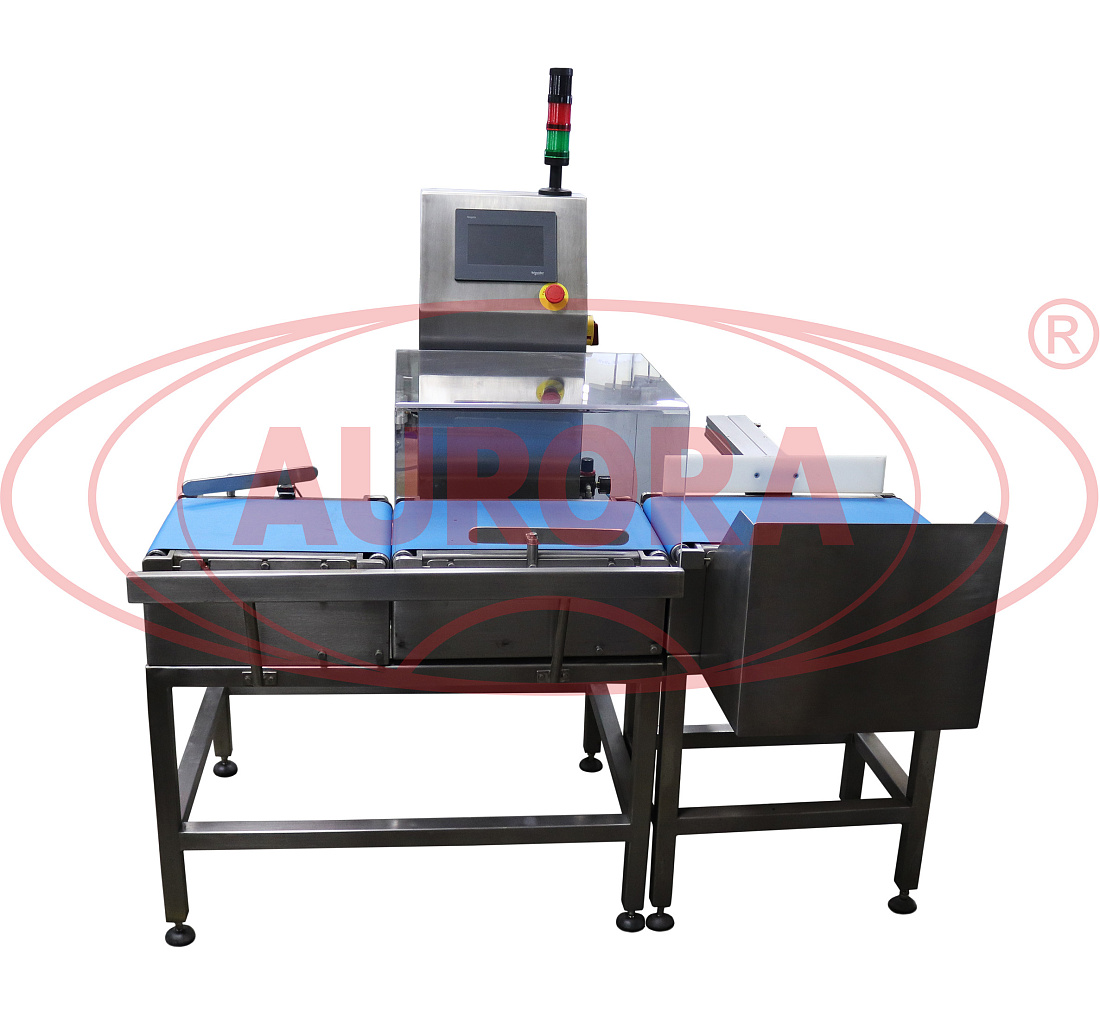

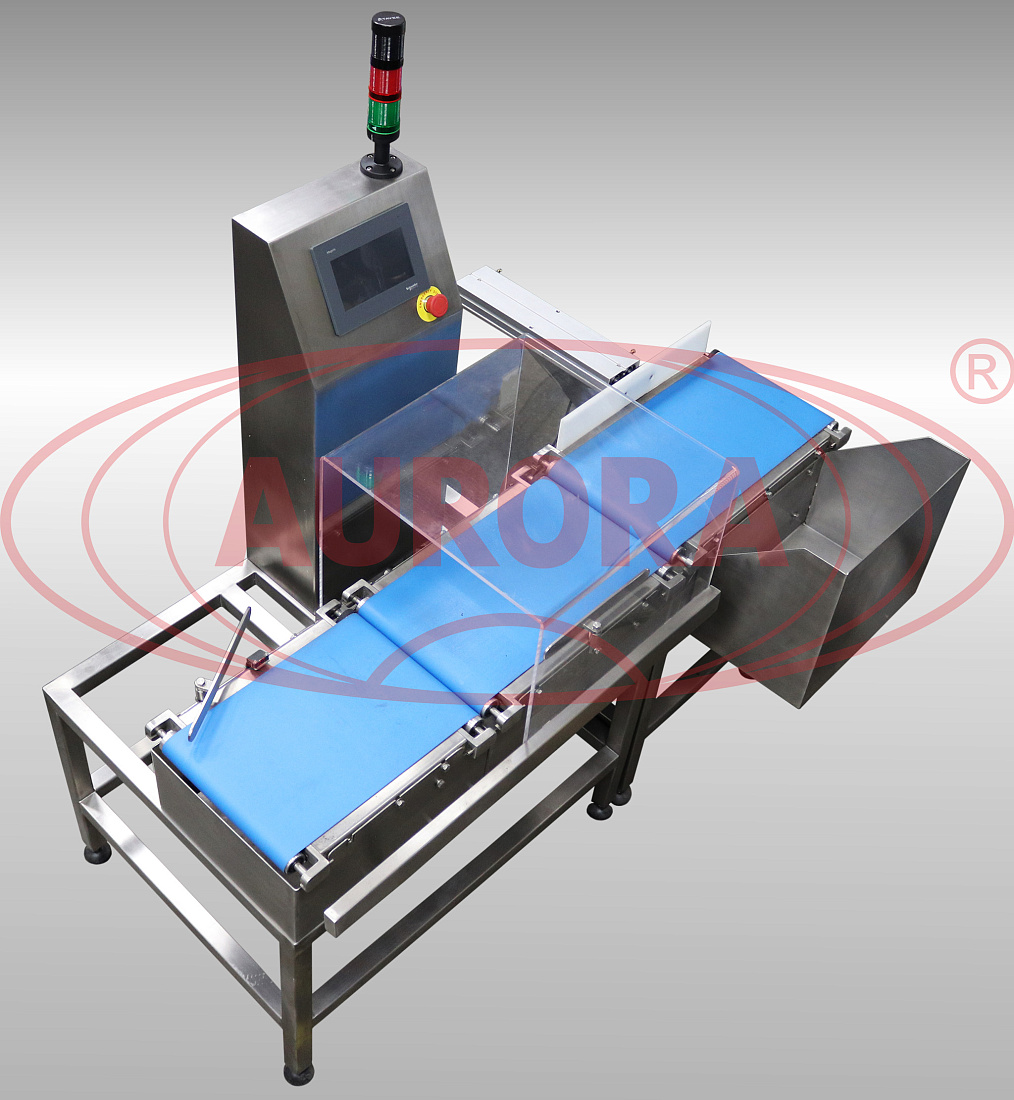

Автоматический весовой отбраковщик МИ-400ВО — это комплекс высокоточного взвешивания продукта/упаковки и последующей сортировки изделий в соответствии с заданной программой. Установка представляет собой ленточный конвейер, состоящий из трех секций: промежуточной транспортировки, чеквейера и распределения взвешенных изделий.

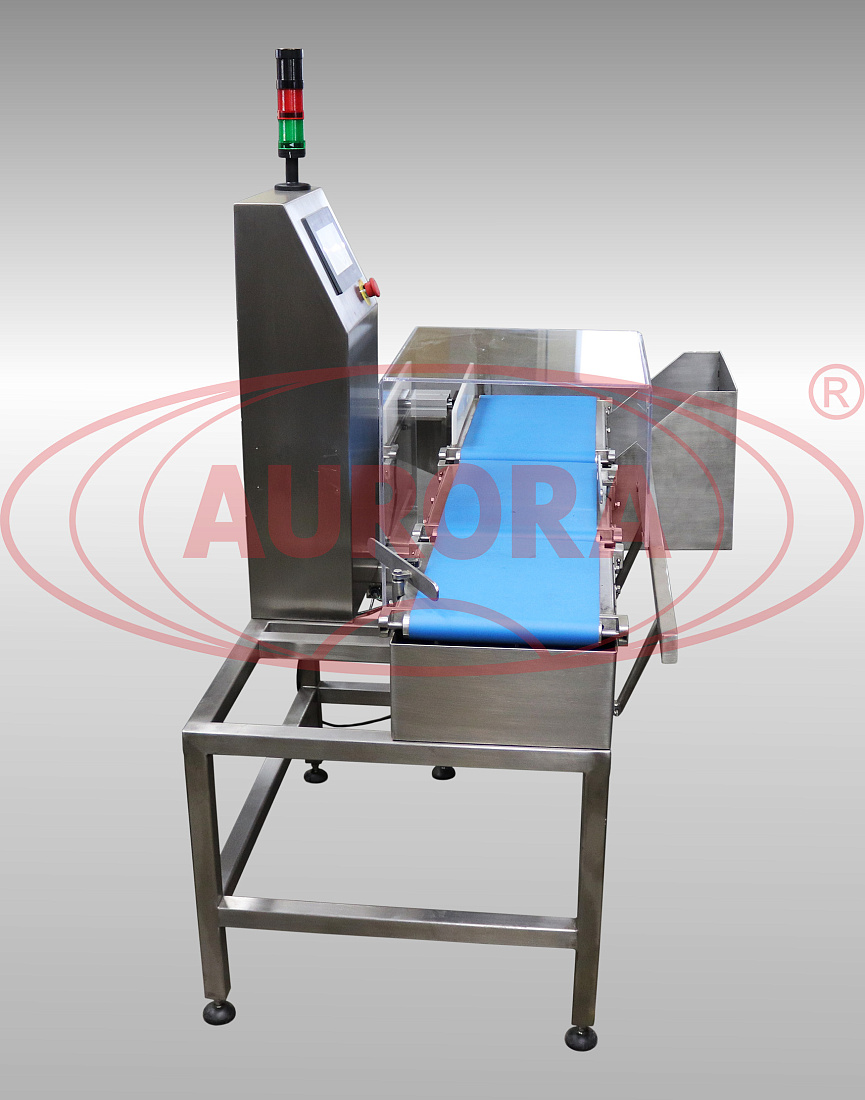

Оборудование может быть интегрировано с установками дозирования, моноблоками, мультиблоками или встроено в комплексную линию упаковки. Установка незаменима на производствах, предъявляющих повышенные требования к точности упаковки продукции, и позволяет полностью избежать брака по весу. Модуль оборудован трехцветным сигнальным светофором, который отображает текущее состояние процессов и оперативно сообщает о возникновении сбоев во избежание простоев производства.

Назначение и область применения

Автоматический весовой отбраковщик (чеквейер) МИ-400ВО предназначен для определения соответствия веса продукта/упаковки заданному значению. Машина может использоваться для контроля веса отдозированного или расфасованного продукта (как первичная, так и вторичная упаковка), а также для проверки наличия инструкций и других вложений в упаковку. Широко применяется в системах упаковки лекарственных средств, пищевых продуктов, косметических и химических товаров.

Принцип работы

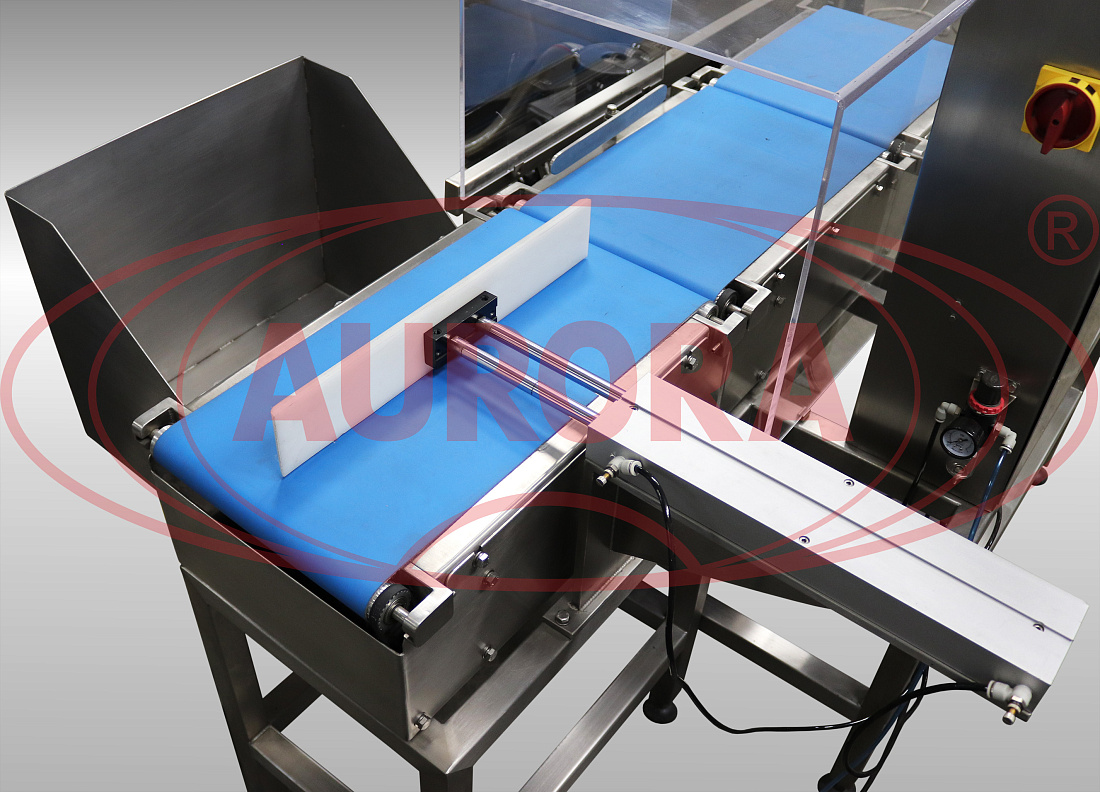

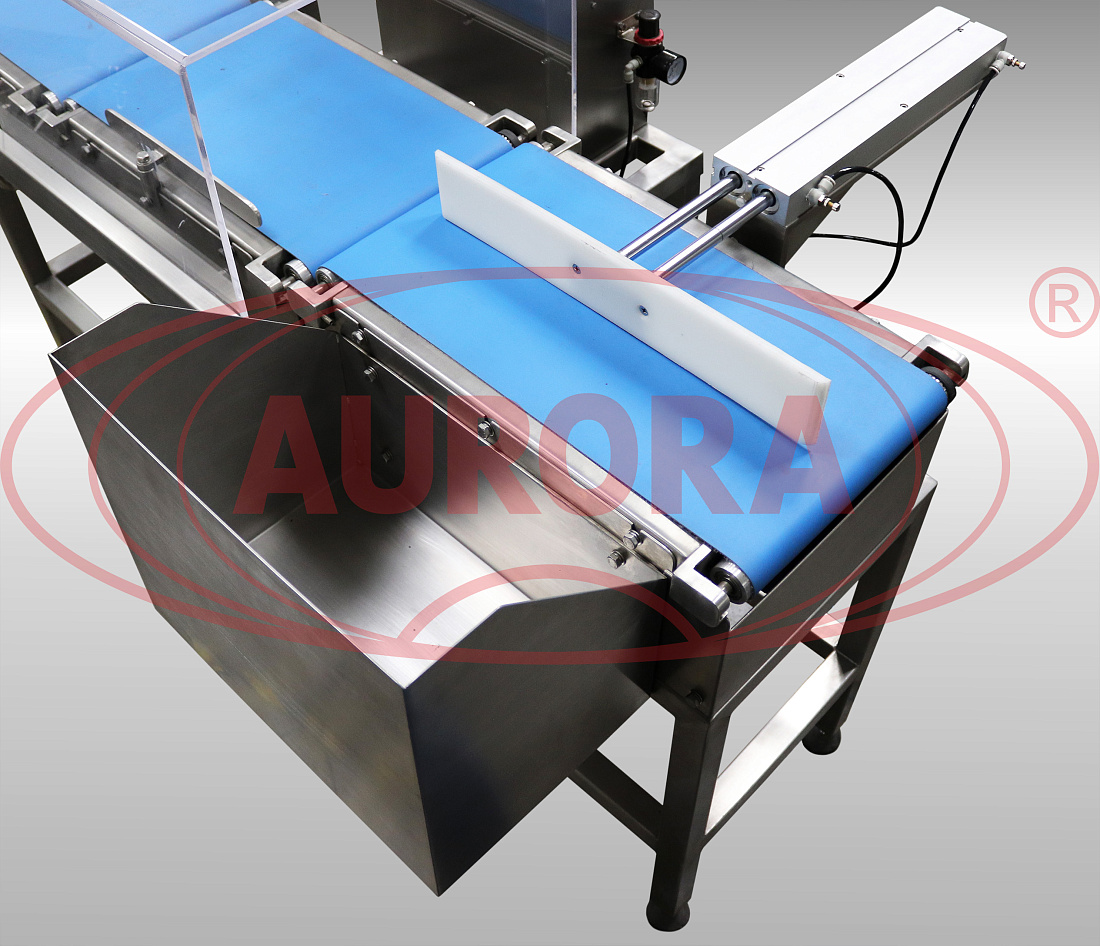

Продукт с выходного транспортера присоединяемого оборудования попадает на первую секцию транспортера отбраковщика. Установленный здесь датчик передает сигнал о наличии продукта, после чего изделие перемещается непосредственно на чеквейер (вторая секция). Взвешивание осуществляется посредством работы тензодатчиков. Материал, используемый в данных устройствах, деформируется под действием нагрузки (продукта). Возникаемое сопротивление преобразуется в электрический сигнал, который обрабатывается анализатором. После процедуры определения веса продукт, масса которого соответствует заданным параметрам, перемещается на выходную секцию транспортера и далее на участок следующей технологической операции. При обнаружении недопустимых отклонений по весу продукт с выходной секции перемещается в лоток отбраковки при помощи пневмотолкателя.

Основные элементы

  • трехсекционный транспортер;
  • датчик наличия тары;
  • тензодатчик;
  • блок управления;
  • пневмотолкатель;

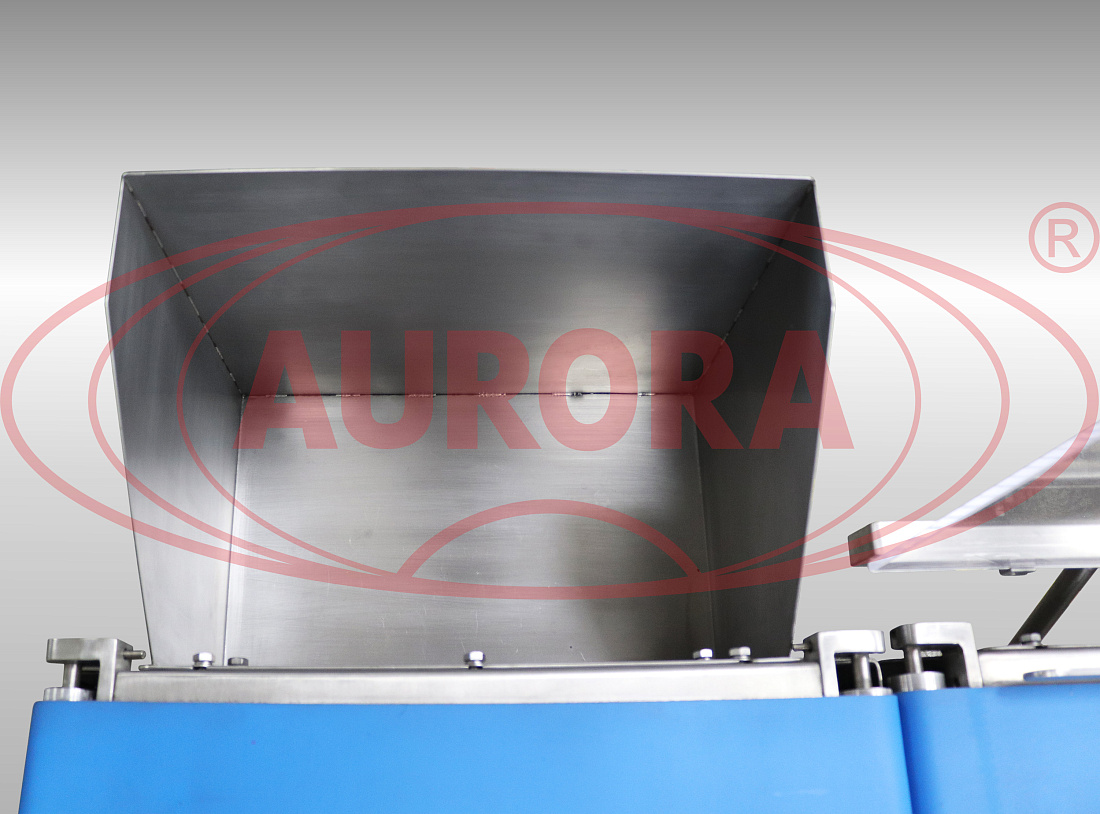

  • выходной лоток;
  • ламинарное укрытие.

Преимущества

  • Высокая точность измерений;
  • Простота настройки;
  • Наличие защитного кожуха в зоне взвешивания;
  • Возможность интеграции с контрольным оборудованием.

Универсальность

Машина изготавливается с расчетом выполнения измерений в заданном пределе (устанавливается Заказчиком). При этом взвешиваемое изделие может быть любым — контейнер, банка, бутылка, пакет.

Удобство работы

Процесс отбраковки реализуется полностью автоматически. Параметры эталонного веса, допустимых отклонений, скорости движения транспортерной ленты и работы других узлов задаются на панели управления, оснащенной сенсорным экраном.

Варианты исполнения

В зависимости от максимального значения измеряемой массы подбираются соответствующие модели тензодатчиков. Также в соответствии с индивидуальными особенностями технологических процессов на производстве (совместимого оборудования, формата тары и других) определяются оптимальные габариты составных элементов и общая конфигурация установки.

Безопасность

Отбраковщик выполнен на базе пневматического привода, что гарантирует безопасность и стабильность его работы.


Производительность: 6000 шт/час
Габариты, мм (Д х Ш х В): 1500х1100х1620
Вес: 120 кг
Мощность: 0,8 кВт
Напряжение: 220 В

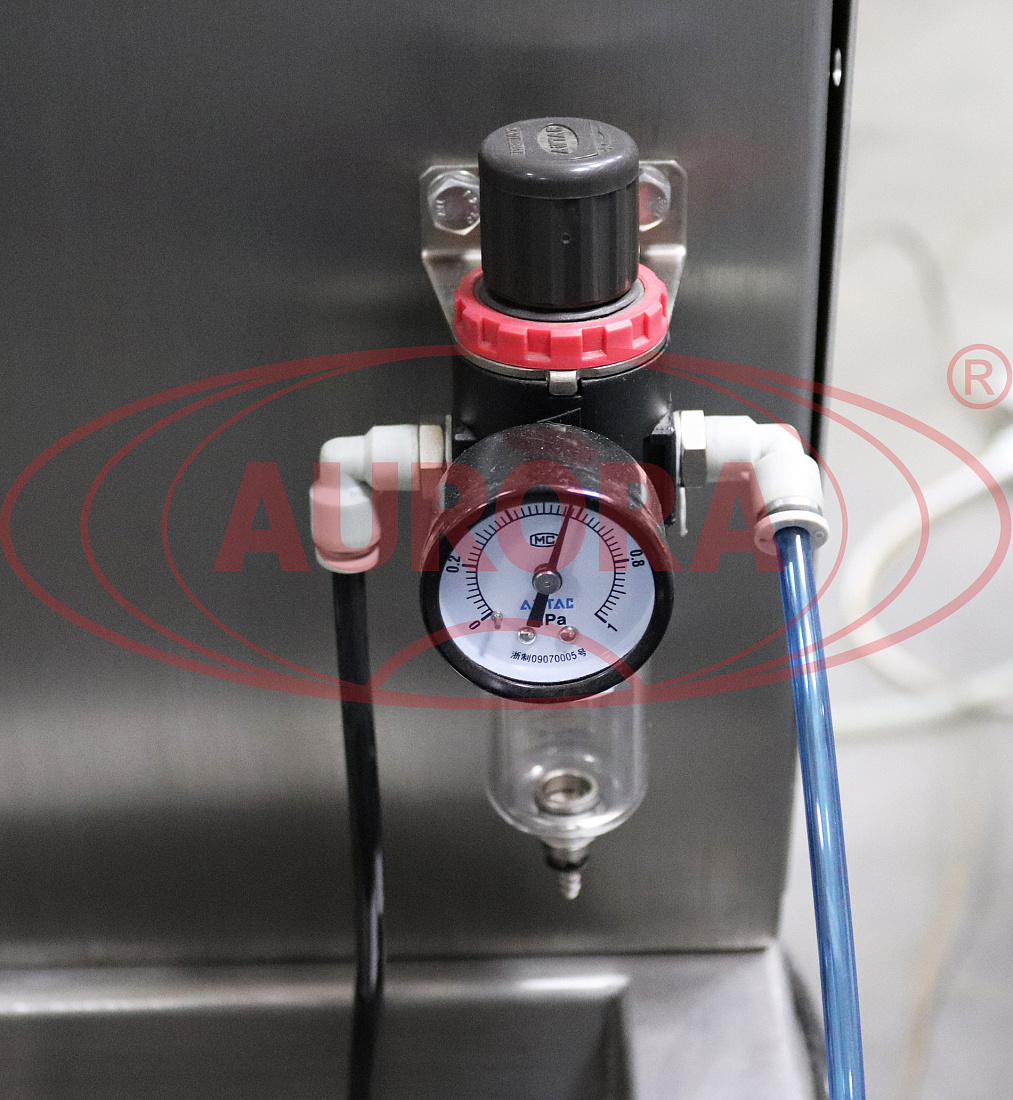

Рабочее давление: 0,4-0,5 МПа
Отрасль:
  • Косметика
  • Комплексное оснащение фармацевтического производства
  • Пищевое производство
  • Ветеринария
  • Химия
Ширина ленты: 290 мм

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
