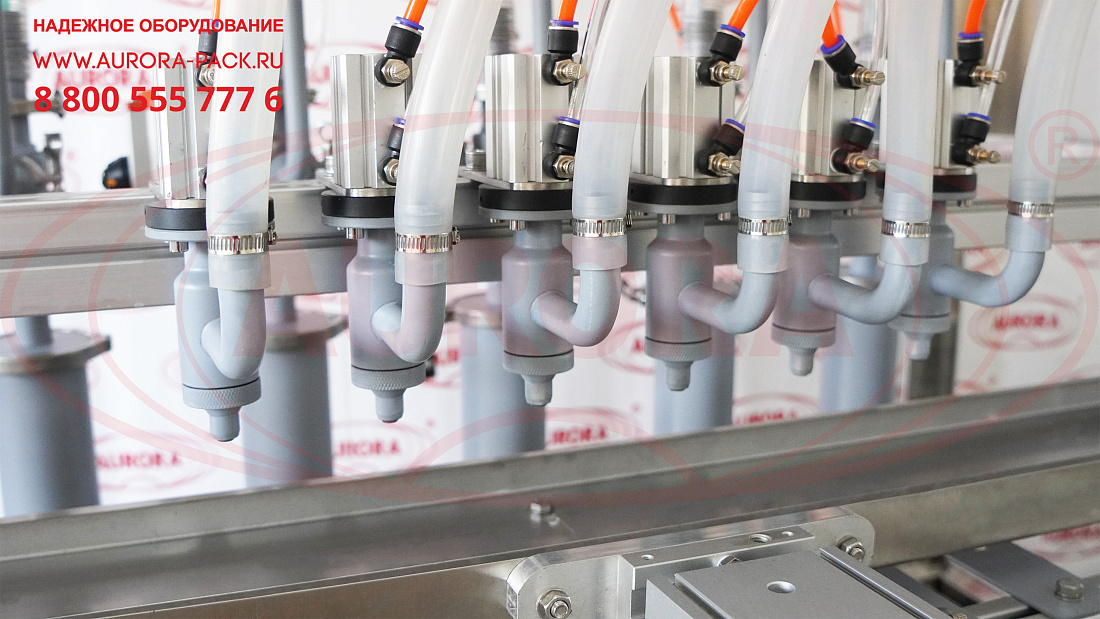

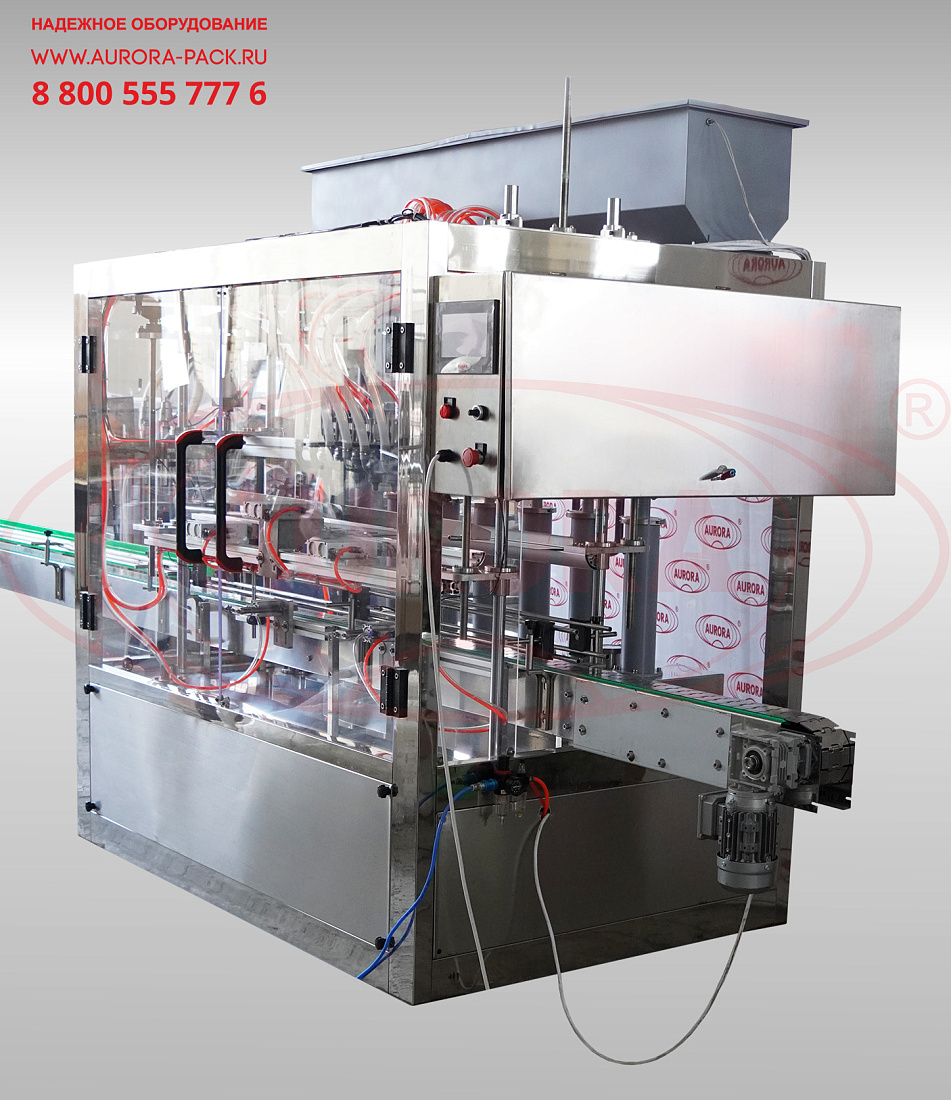

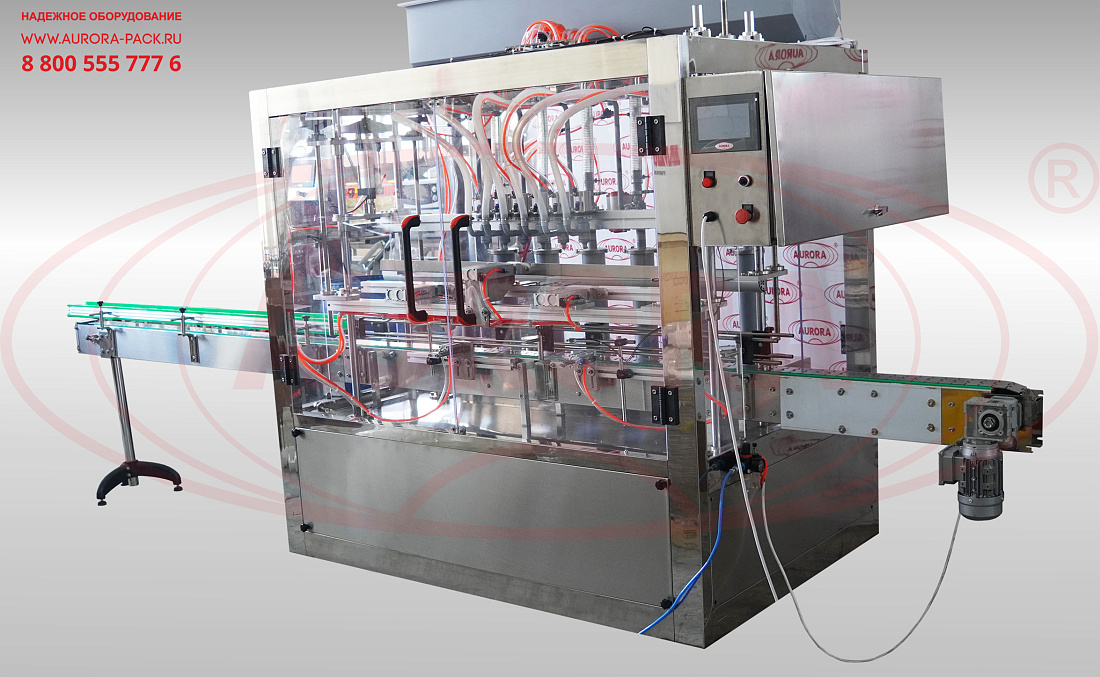

Установка БР-100 представляет собой линейный автоматический шестисопельный дозатор гравитационного типа с огражденной зоной розлива и пластинчатым транспортером для перемещения тары. Комплекс выполнен из пластика высокой прочности, а все элементы, контактирующие с продуктом – из нержавеющей стали, что исключает риск контаминации.

Для определения тары в механизме фиксации используются высокоточные оптические датчики. С тыльной стороны участка дозирования расположен промывочный узел. Наличие каплесборника предотвращает попадание остатков продукта на тару и рабочую поверхность транспортера. Управление реализуется посредством PLC-системы с экраном touch screen.

Назначение и область применения

Линейный гравитационный дозатор БР-100 предназначен для розлива кислотосодержащих, щелочных и других агрессивных жидкостей. Оборудование применяется для розлива бытовой, промышленной и автомобильной химии, а также удобрений и косметических средств.

Принцип работы

Тара поступает на транспортер, по которому перемещается к месту розлива. Оптические датчики фиксируют наличие тары, в результате чего срабатывает механизм фиксации. Сопла опускаются в тару, и производится подача продукта в соответствии с настройками временного цикла дозирования. По завершении процесса клапан закрывается, сопла поднимаются, выдвигается каплесборник, и механизм фиксации освобождает тару. Наполненные флаконы перемещаются на выходной транспортер.

Основные элементы

  • Корпус;
  • Транспортер;
  • Шкаф с электрокомпонентами и органами управления;
  • Автоматический дозатор мод. БР-100;
  • Накопительная емкость;
  • Технологический участок дозирования.

Преимущества

  • Широкий диапазон розлива;
  • Наличие датчика уровня продукта в емкости;
  • Простота интеграции с другим оборудованием;
  • Устойчивость материалов изготовления к коррозии.

Универсальность

Дозатор может переналаживаться для работы с другим продуктом или фасовки в тару другого формата.

Удобство работы

Процесс дозирования проходит полностью в автоматическом режиме. Управление и настройка осуществляется с помощью сенсорной панели оператора.

Варианты исполнения

Установка изготавливается в исполнении с корпусом из нержавеющей стали, а также с оснащением CIP-мойкой, дополнительными соплами, накопительными столами и другим вспомогательным оборудованием.

Безопасность

Перед каждым рукавом расположен кран для экстренного перекрытия подачи жидкости из накопительной емкости в узел дозирования, что позволяет оперативно останавливать процесс дозирования в случае возникновения нештатной ситуации.


Производительность: ~ 2000 шт/час (на флаконе 1000 мл)
Габариты, мм (Д х Ш х В): 1880х1020х2270
Вес: 600 кг
Диапазон розлива: 500-5000 мл
Точность дозирования: погрешность до 5%
Мощность: 0,8 кВт
Напряжение: 220 В
Рабочее давление: 0,4-0,6 МПа
Отрасль:
  • Косметика
  • Химия
Количество дозирующих сопел: 6 шт

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
