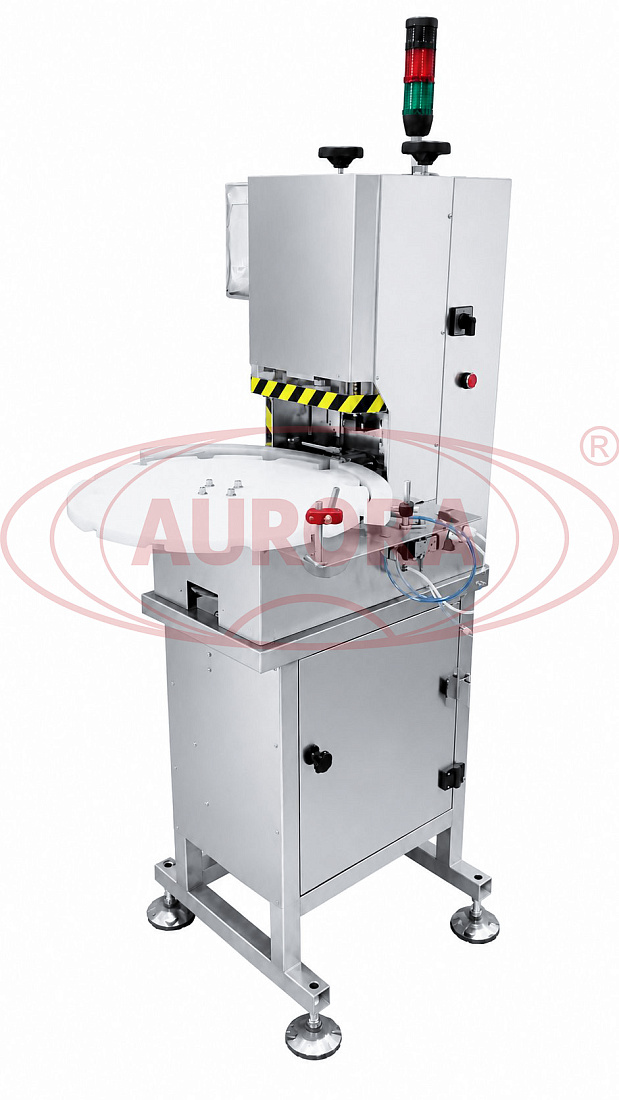

Автомат закаточный МЗ-В12Л для сборки изделий
Вопросы по оборудованию
Остались вопросы? напишите нам
Неотъемлемой составляющей практически любой мебельной конструкции являются опоры. Они могут применяться как часть декоративного оформления, так и в качестве функционального элемента — для увеличения возможных (допустимых) нагрузок или регулировки высоты. Закручивание и откручивание ножек в промышленных условиях зачастую выполняется вручную, что занимает существенную часть рабочего времени и, нередко, неблагоприятным образом сказывается на качестве данной фурнитуры.
«Завод АВРОРА» предлагает эффективное технологическое решение для качественной и оперативной сборки мебельных опор — автомат закаточный МЗ-400Е2М. Укупорщик отличается функциональностью, простотой наладки и эксплуатации. Возможность регулировки усилия закрутки обеспечивает мягкость закатки без риска повреждения изделия. Простота смены укупорочных головок позволяет использовать данный автомат для укупорки сразу нескольких типов ножек, что существенно экономит бюджет предприятия и ускоряет процесс окупаемости машины.
Назначение и область применения
Автомат закаточный МЗ-400Е2М предназначен для завинчивания регулируемых мебельных пластиковых и металлических опор (ножек). Машина широко востребована производителями мебели и фурнитуры, а также в деятельности сборочных мастерских.
Принцип работы

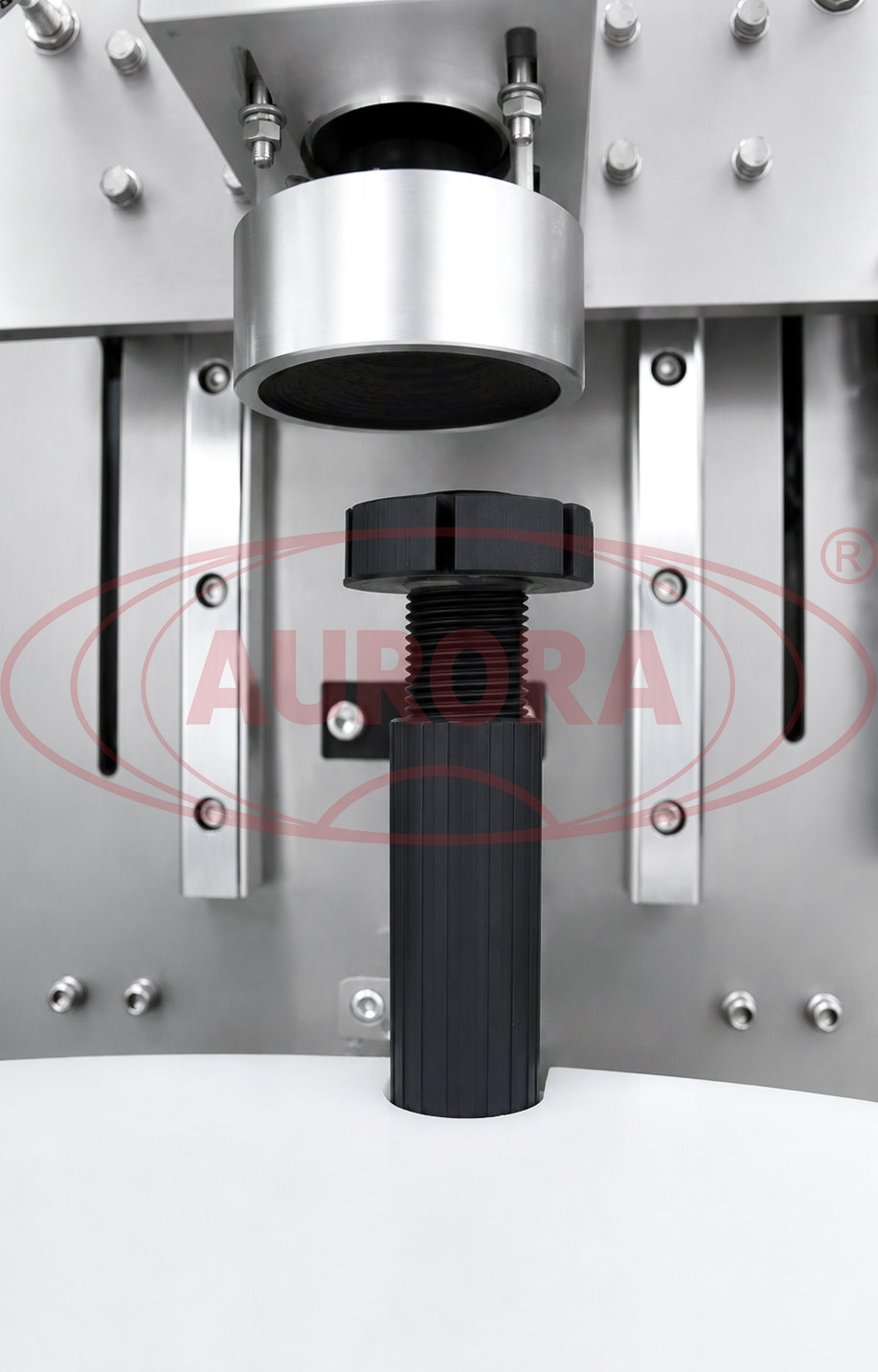

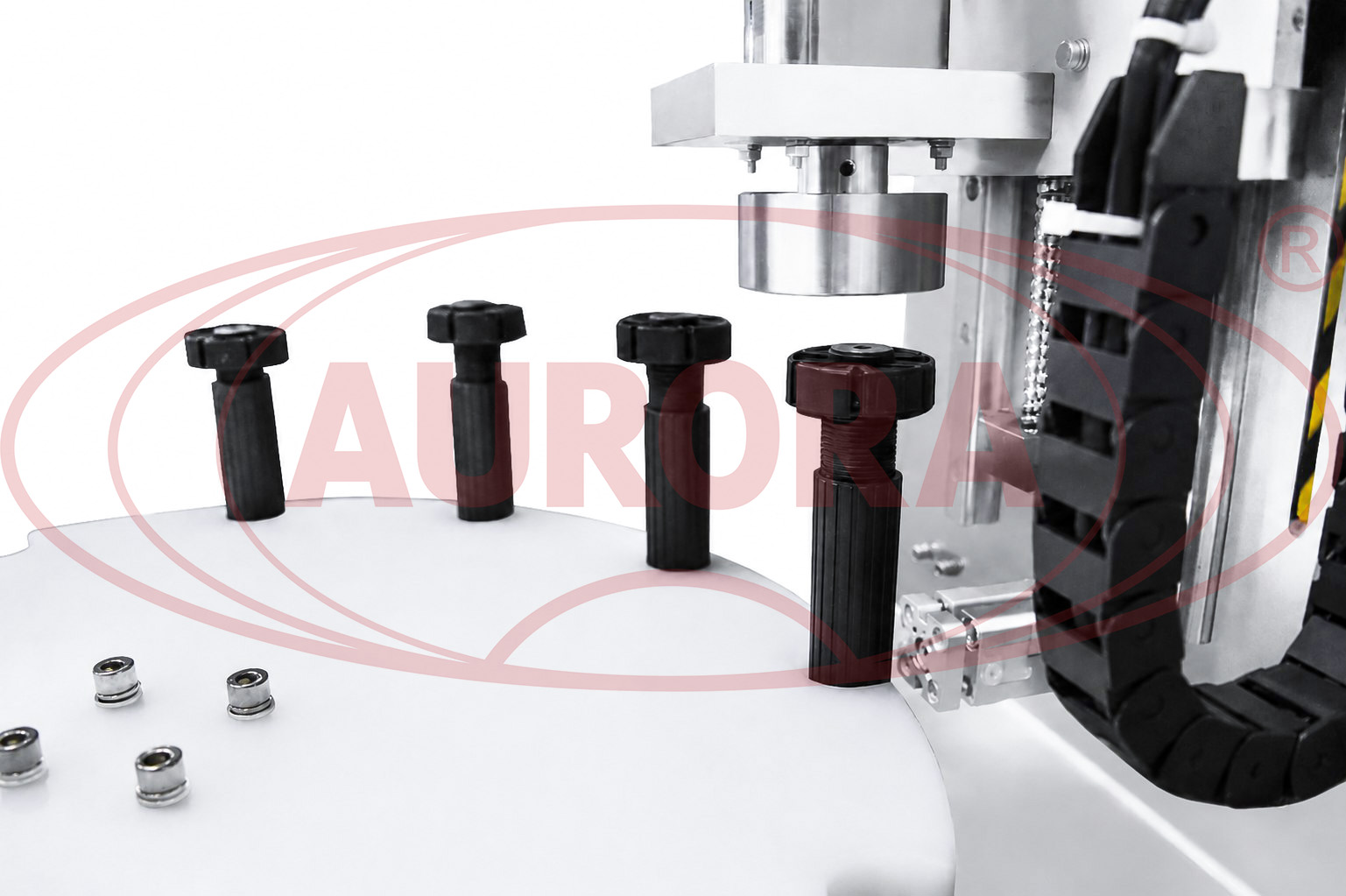

После включения питания укупора загружается панель управления, и оператором устанавливается режим работы. После запуска транспортера мотор-редуктор начинает работу и вращает ведущий вал с роликом, расположенным внутри корпуса транспортера. В результате транспортерная лента начинает движение. Опоры (ножки) с предварительно вставленными друг в друга составными частями подаются транспортером к входу в укупор. Делительный диск захватывает каждую ножку по отдельности и подводит под закручивающую головку. После закрутки делительный диск перемещает изделие к выходу укупора.

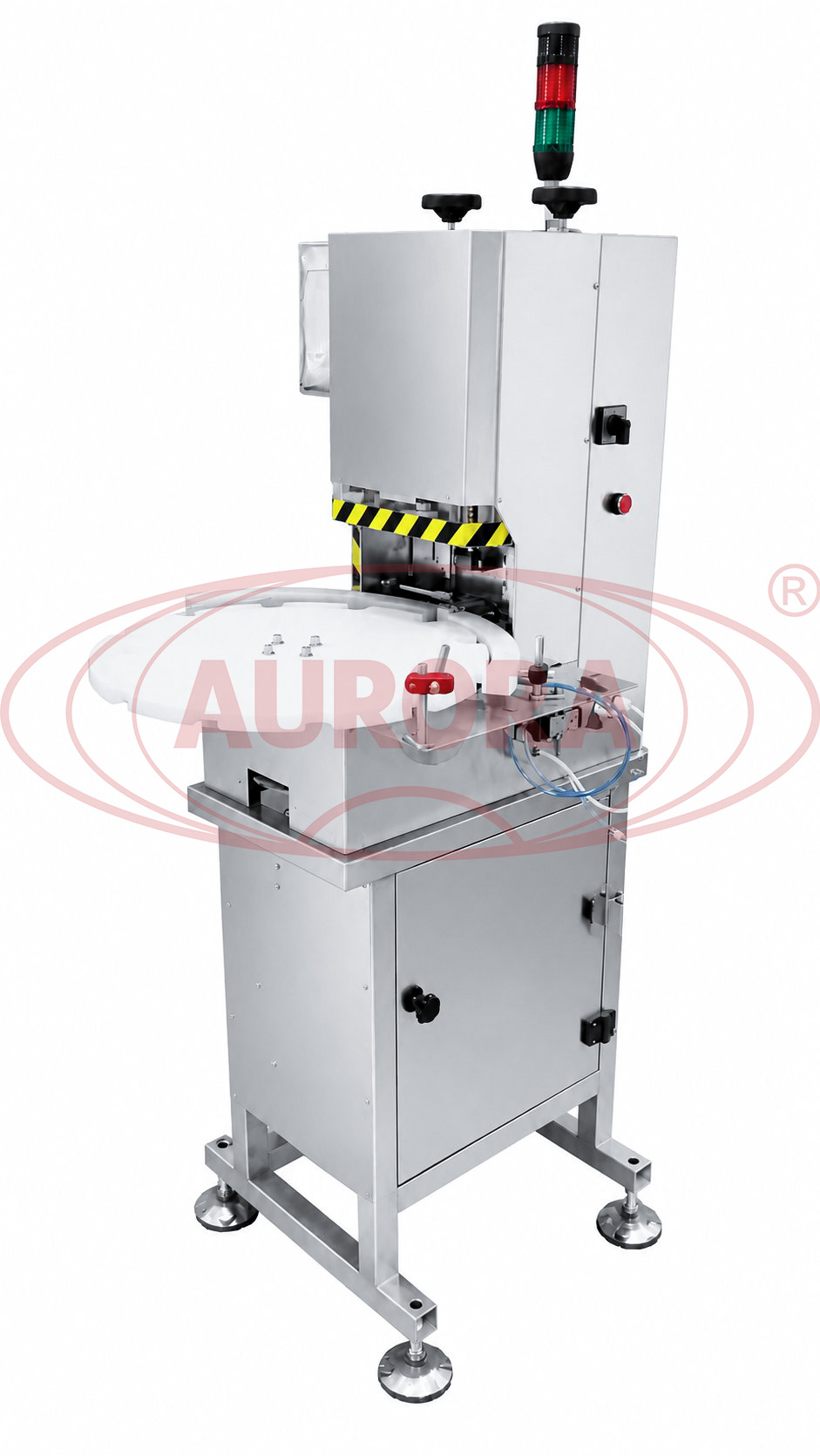

Основные элементы
- светосигнальная колонна;
- ручка регулировки нижнего положения закручивающей головки;
- ручка регулировки верхнего положения закручивающей головки;
- панель управления;
- место входа изделия;
- место выхода изделия;
- диск делительный;
- диск угловой;
- корпус;
- выключатель питания укупора;
- кнопка управления работой укупора в ручном режиме;
- датчик давления воздуха.
Преимущества
- Оптимальная плотность закрутки, исключающая «прокручивание» или «недокручивание»;
- Надежная фиксация ножек, обеспечивающая точность их позиционирования;
- Возможность встраивания укупора в технологические линии;
- Простота управления, ухода и обслуживания.
Универсальность
Возможность регулировки положения углового диска, высоты опускания закручивающей головки и другие конструктивные особенности данного укупора позволяют адаптировать его для работы с разными мебельными ножками, отличающимися по весу, габаритам и формату.
Удобство работы

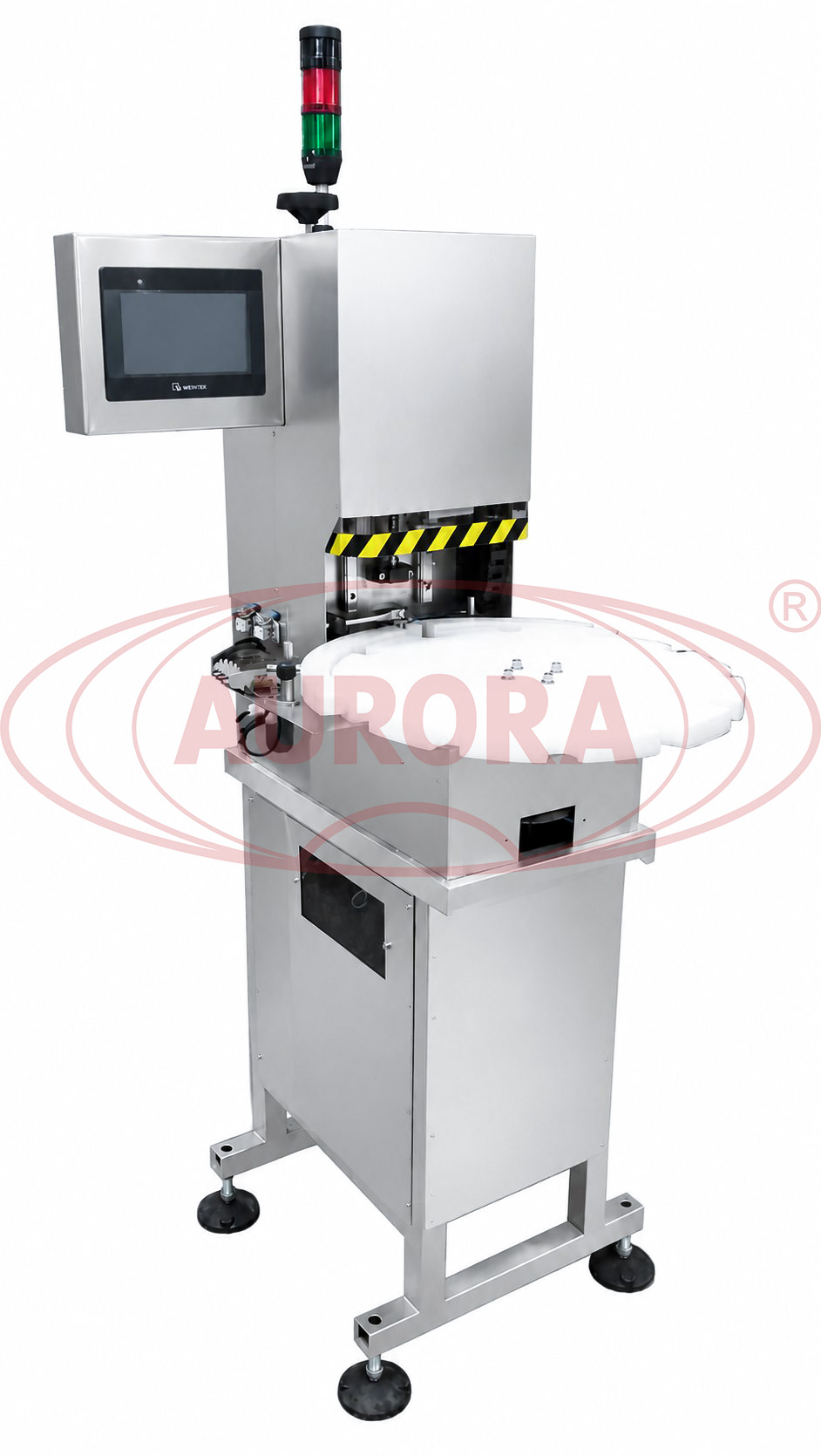

Укупор может работать в ручном или автоматическом режиме. При помощи панели управления с сенсорным экраном оператор может изменять положение каретки и механизма фиксации ножек, значение давления воздуха, работу датчика наличия изделия и других параметров.
Варианты исполнения

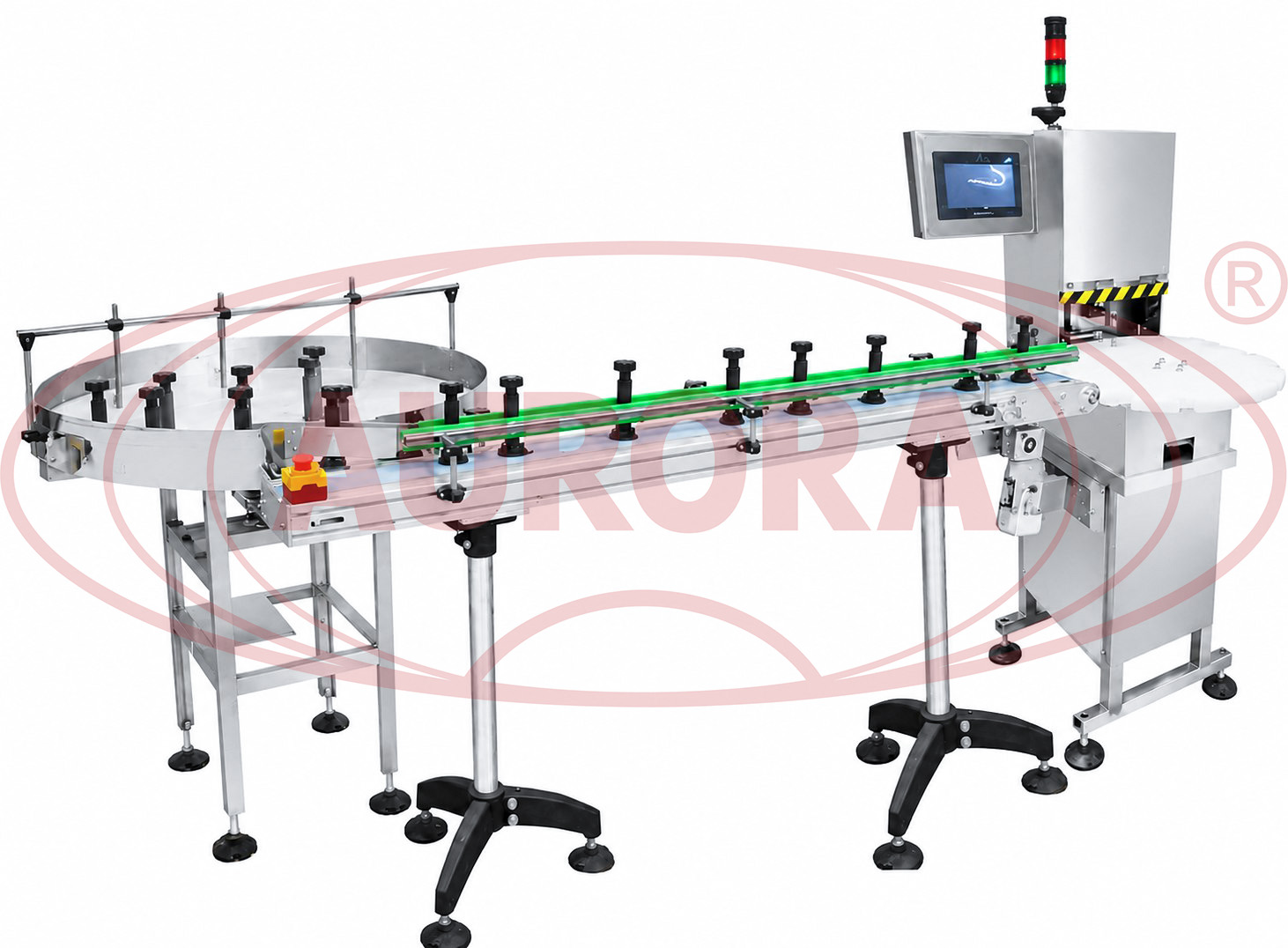

Исполнение данной укупорочной установки зависит от общей конфигурации оборудования и особенностей технологических процессов на предприятии Заказчика. При необходимости укупор может быть выполнен с входным столом, выходным столом/лотком и с другим вспомогательным оборудованием, позволяющим наиболее эффективно интегрировать его в существующее производство.
Безопасность
Оборудование сконструировано таким образом, что при грамотной настройке положения головки и других элементов позволяет избежать зажатия/замятия изделий в механизме закрутки и предотвратить случаи поломки самого механизма. В меню наладочного режима присутствуют индикаторы датчиков и работы исполнительных механизмов. Панель управления не позволит запустить укупор в работу, если хотя бы один из ключевых индикаторов не горит.
Тип: | линейные укупоры |
Производительность: | 2000 шт/ч |
Вес: | 105 кг |
Высота: | 1780 мм |
Количество укупорочных головок: | 1 шт |
Метод укупорки: | Закрутка с заданным моментом |
Мощность: | 0,8 кВт |
Напряжение: | 220 |
Продолжительность переналадки: | до 10 мин |
Тип изделия: | Опора мебельная |
Скорость вращения стола: | до 32 об/мин |
Диаметр вращающегося стола: | до 600 мм |
Высота изделия: | до 250 мм |
Длина: | 730 мм |
Ширина: | 800 мм |
Материал изготовления: | AISI 304, AISI 316, капролон медицинский белый |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
На видел показана новая разработка - автоматический укупор МЗ-400Е2М для сборки изделий
