Ориентатор тары ОТ-300 в комплектации с приемным элеватором БК-3000 – это высокопроизводительный комплекс, предназначенный для позиционирования ПЭТ-флаконов и выдачи на конвейер в правильном положении.
За счет поворотной звезды в ориентаторе выполняется перемещение и ориентирование тары в положение горлом вверх. Для позиционирования тары в пазах поворотной звезды и предотвращения заторов установлен ворошитель. Наличие обечайки позволяет предотвращать выпадение флаконов в процессе работы. Ориентатор изготавливается с защитным ограждением из оргстекла.
Элеватор оснащен вместительным загрузочным бункером и обеспечивает накопление тары, а также последующую подачу по ленточному транспортеру к желобу выгрузки. Ленточный конвейер имеет боковые пластины, двигатель и редуктор для передачи вращения на ведущую звёздочку. На ленте транспортёра установлены специальные гребни для захвата тары.
Оборудование позволяет полностью автоматизировать процессы ориентирования тары, что обеспечивает повышение производительности участка упаковки продукции и сокращение времени на выполнение ряда операций. Машина отличается простотой и удобством в эксплуатации и обслуживании.
За счет поворотной звезды в ориентаторе выполняется перемещение и ориентирование тары в положение горлом вверх. Для позиционирования тары в пазах поворотной звезды и предотвращения заторов установлен ворошитель. Наличие обечайки позволяет предотвращать выпадение флаконов в процессе работы. Ориентатор изготавливается с защитным ограждением из оргстекла.
Элеватор оснащен вместительным загрузочным бункером и обеспечивает накопление тары, а также последующую подачу по ленточному транспортеру к желобу выгрузки. Ленточный конвейер имеет боковые пластины, двигатель и редуктор для передачи вращения на ведущую звёздочку. На ленте транспортёра установлены специальные гребни для захвата тары.
Оборудование позволяет полностью автоматизировать процессы ориентирования тары, что обеспечивает повышение производительности участка упаковки продукции и сокращение времени на выполнение ряда операций. Машина отличается простотой и удобством в эксплуатации и обслуживании.
Назначение и область применения
Оборудование предназначено для подачи ПЭТ-тары, ориентирования и выдачи в правильном положении для транспортировки к последующей операции. Машина имеет широкий профиль применения и успешно используется в пищевой, фармацевтической, косметической, химической промышленности.Принцип работы
Перед началом работы в загрузочный бункер элеватора помещается тара. Лента транспортёра движется и захватывает тару, поднимая и перемещая ее до желоба выгрузки. Далее тара помещается в зону системы ориентации, где при помощи вращающегося поворотного диска, воздушных форсунок и направляющих осуществляется ориентирование тары дном вниз, а горлышком вверх. Далее тара транспортируется на следующую операцию.Основные элементы
- Автоматический ориентатор тары мод. ОТ-300;
- Элеватор мод. БК-3000;
- Шкаф управления.
Преимущества
- Стабильная и согласованная работа всех узлов;
- Адаптированность к работе с тарой двух типоразмеров и простота переналадки;
- Возможность интеграции с линиями розлива и другим упаковочным оборудованием;
- Удобство настройки, ухода и технического обслуживания.
Универсальность
Конструкцией оборудования предусмотрена возможность использования в работе тары двух типоразмеров. Переналадка на другой вид тары не занимает много времени и выполняется максимально просто.Удобство работы

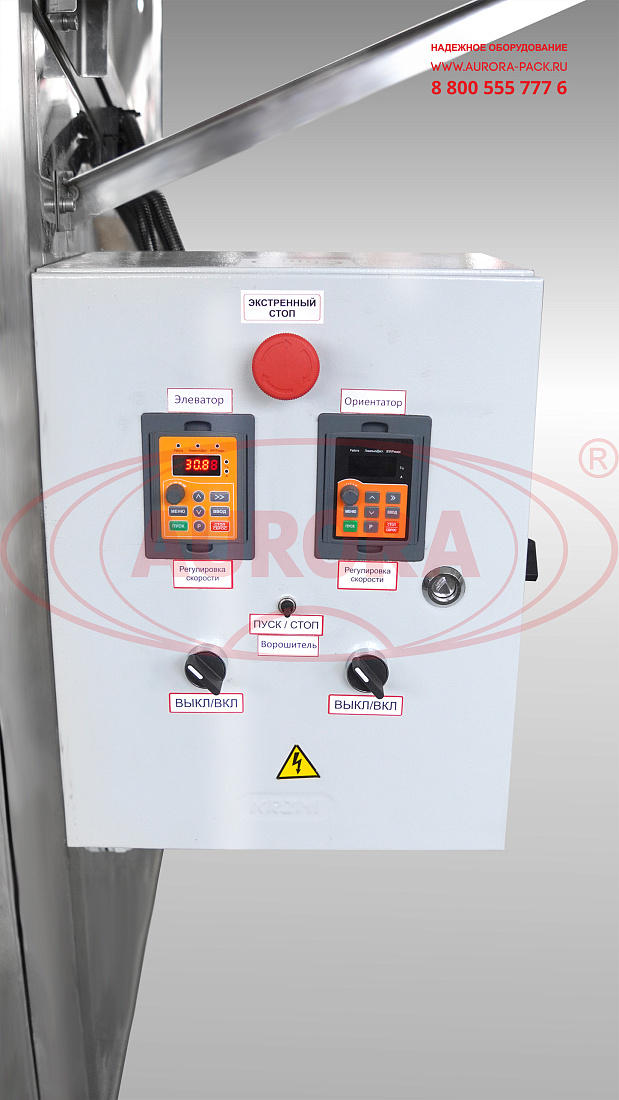

Настройка скорости движения ленточного транспортера, скорости вращения поворотной звезды, включение ворошителя производятся при помощи элементов регулировки и кнопок, расположенных на шкафу управления.Варианты исполнения
Данный ориентатор изготавливается в модификациях с различными габаритами и под тару требуемого формата, в том числе под нестандартные флаконы.Безопасность
Оборудование безопасно для жизни, здоровья и окружающей среды при соблюдении надлежащих условий его эксплуатации, хранения, транспортировки и утилизации. Ориентатор оснащен функцией «Экстренный стоп», которая позволяет оперативно остановить работу машины при возникновении нештатной ситуации на производстве.Отрасль: |
|
Автоматический ориентатор тары мод. ОТ-300: | |
Материал тары: | ПЭТ |
Габариты тары, мм: | 276 мм х Ø85 мм, 283 мм х Ø85 мм |
Количество типоразмеров тары, шт: | 2 |
Защитное ограждение из оргстекла: | В наличии |
Напряжение, В/Гц: | 220/50 |
Потребляемая мощность, кВт, до: | 1 |
Габаритные размеры, мм, до: | 1560×1800×1600 |
Вес ориентатора, кг: | 410 |
Элеватор мод. БК-3000: | |
Материал тары: | ПЭТ |
Габариты тары, мм: | 276 мм х Ø85 мм, 283 мм х Ø85 мм |
Количество типоразмеров тары, шт: | 2 |
Потребляемая мощность, кВт, до: | 0,2 |
Габаритные размеры, мм, до: | 2000×1990×1970 |
Вес, кг: | 235 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
