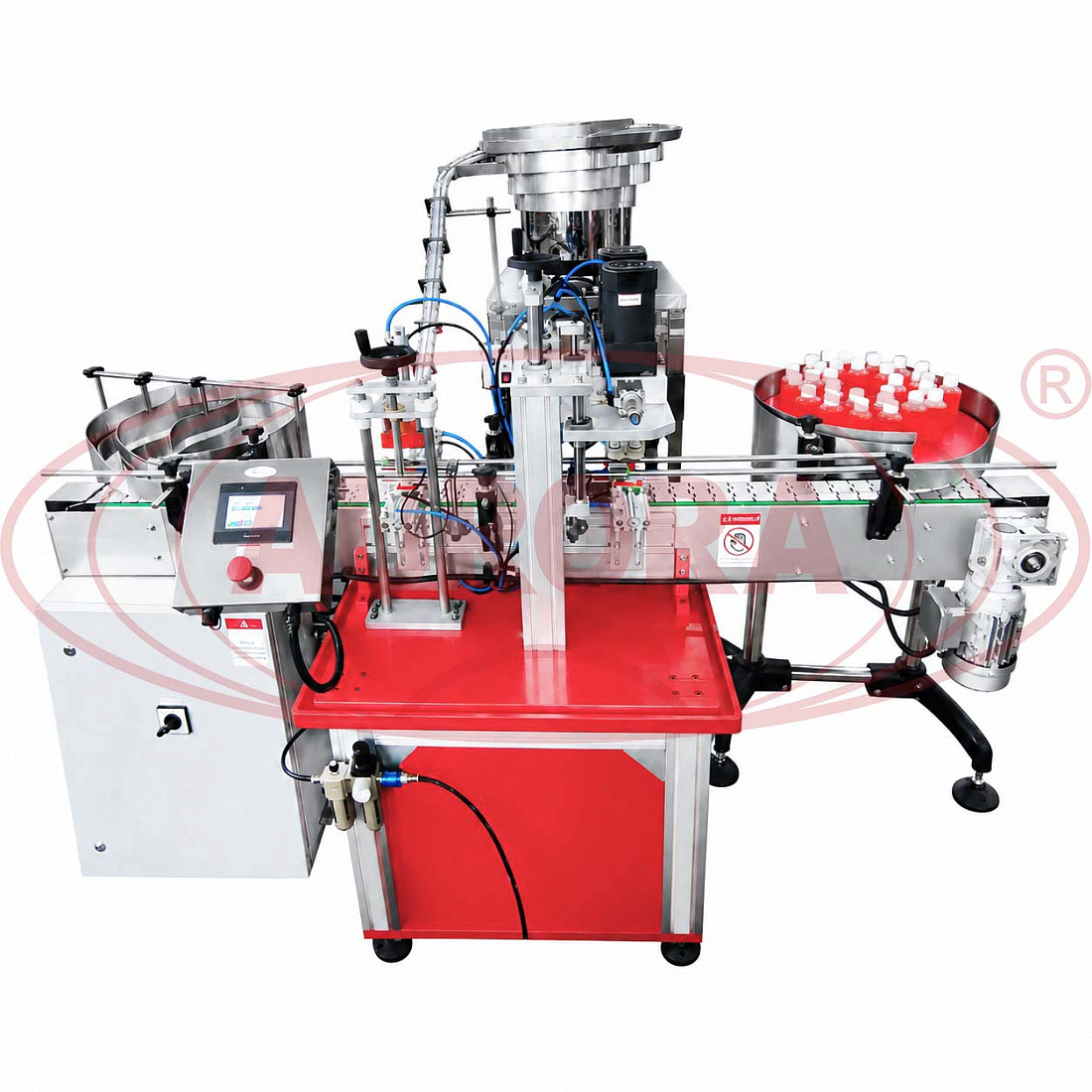

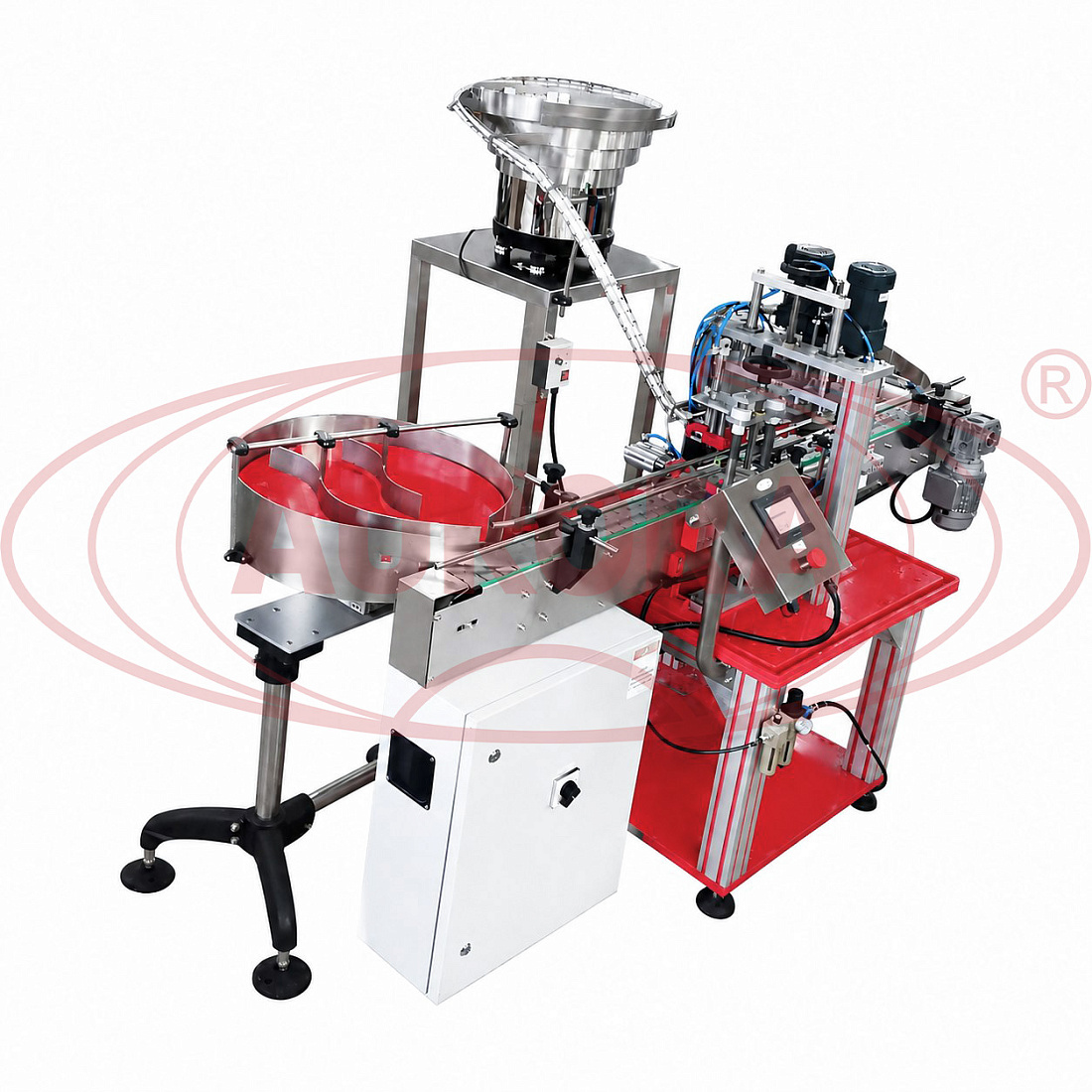

Линейный укупор мод. МЗ-ТЛ представлен в комплексном исполнении с системой ориентации крышек и поворотным столами. Оборудование обеспечивает полностью автоматическую реализацию всех процессов – от подачи ПЭТ-флаконов до выгрузки тары, качественно укупоренной пластиковыми крышками.

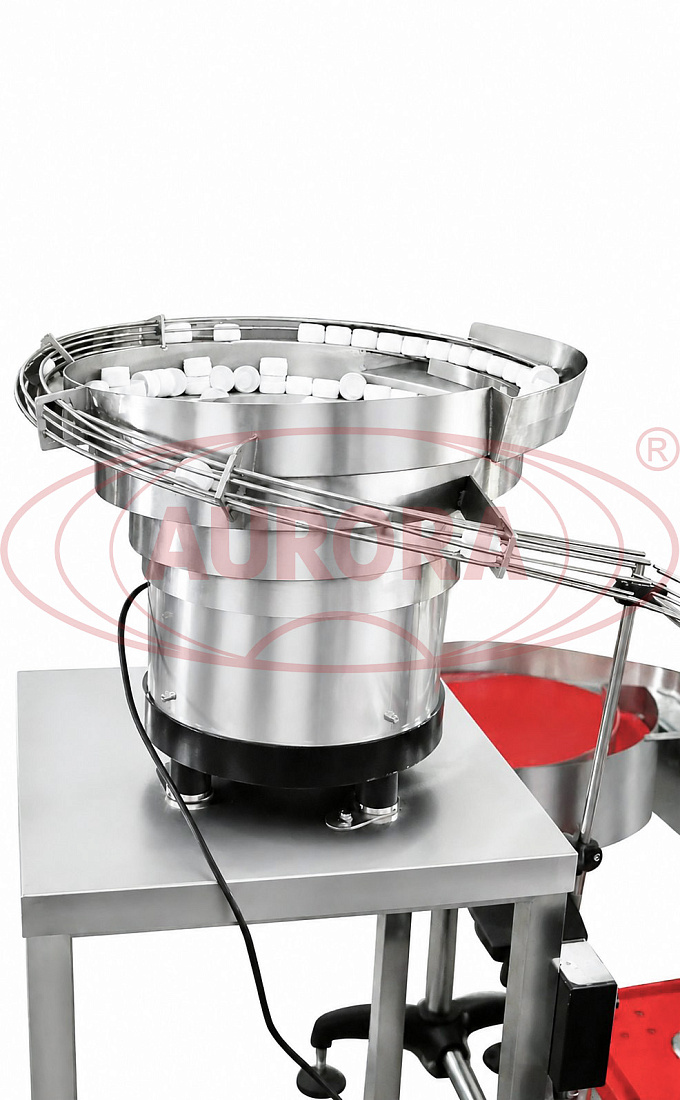

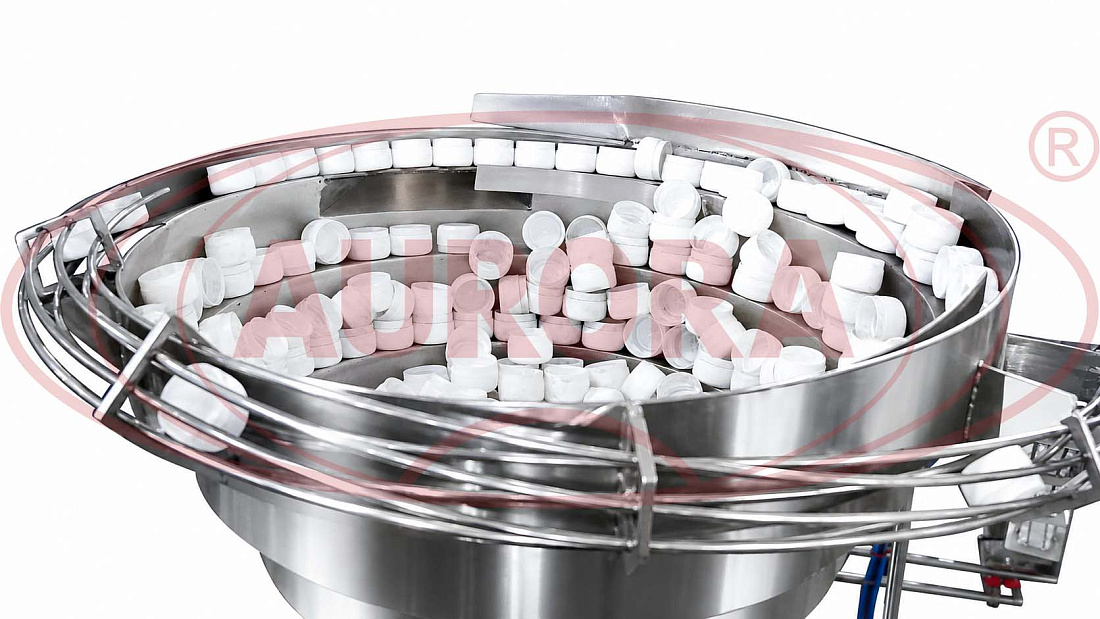

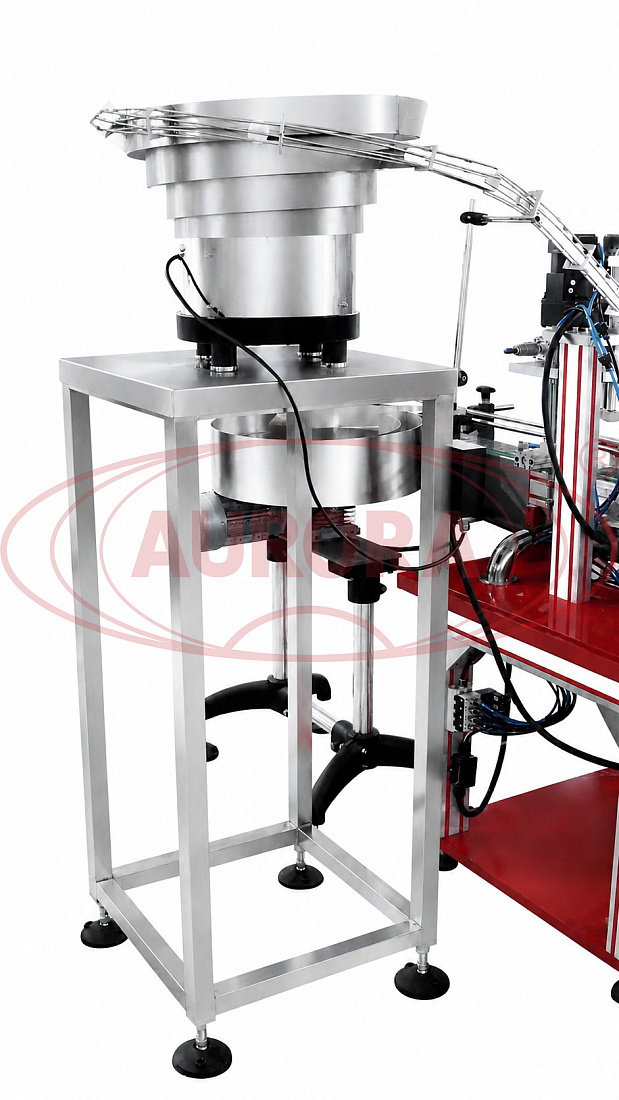

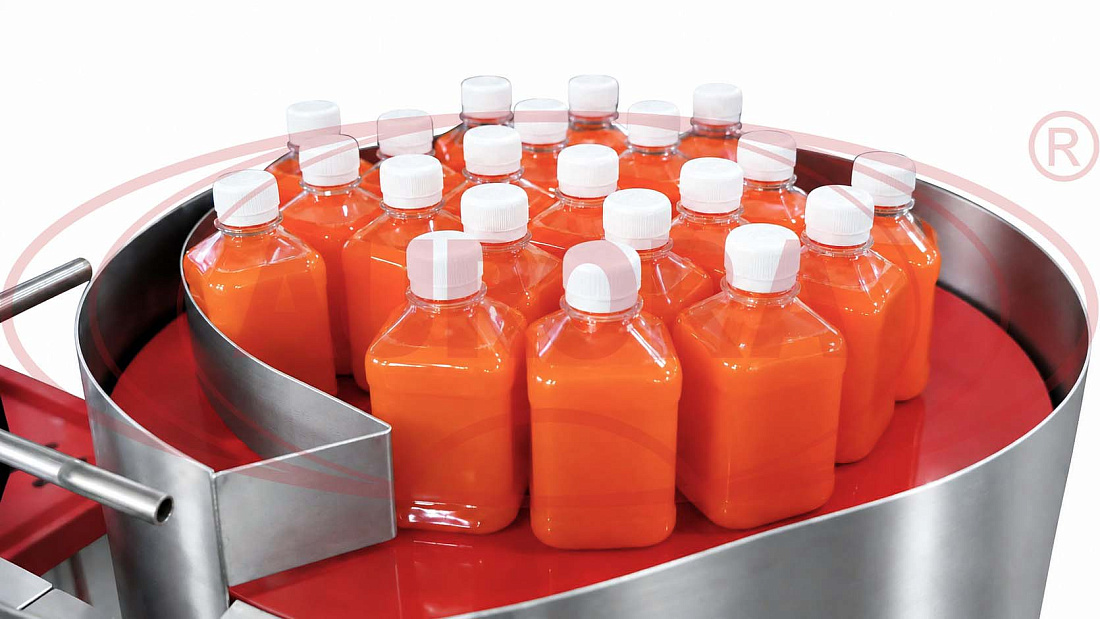

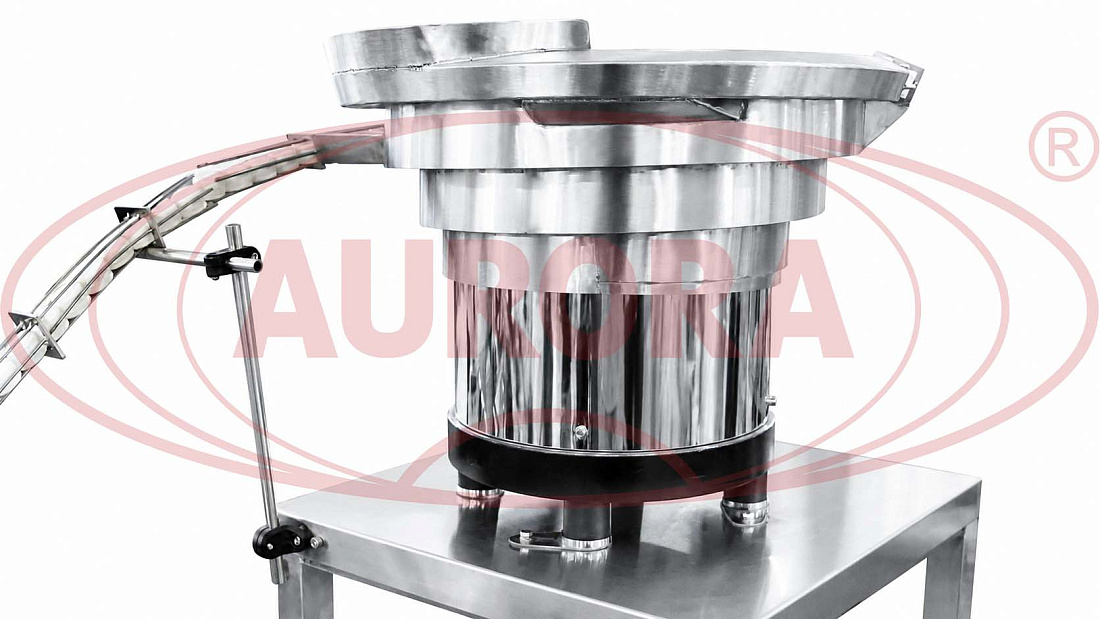

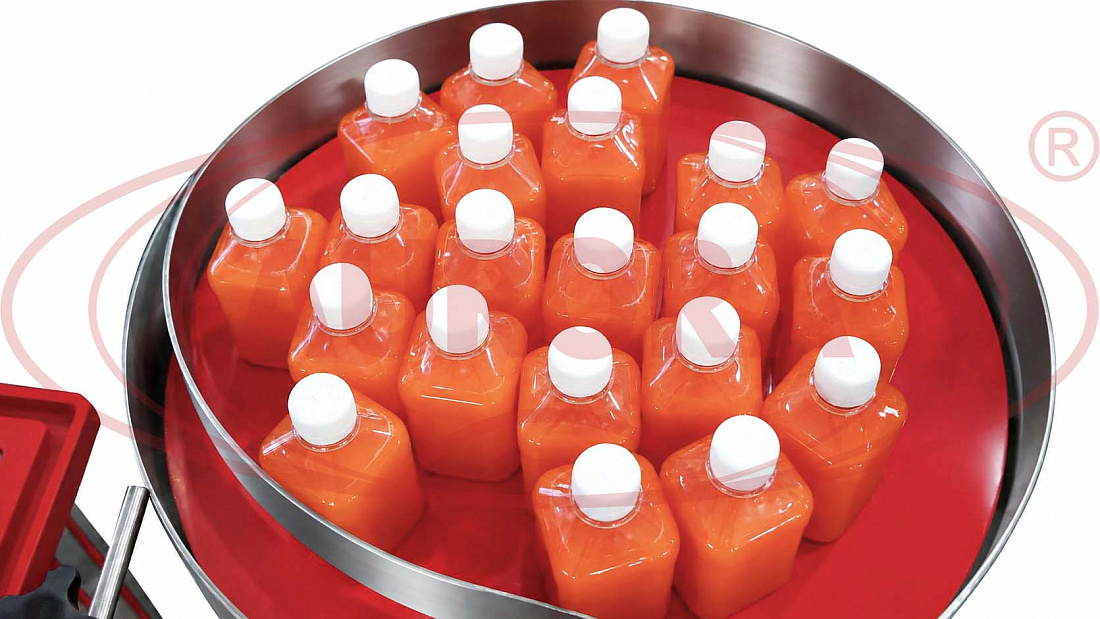

Позиционирование крышек, подача их в зону укупорки и предварительная установка на флаконы выполняется ориентатором вибрационного типа. Подача тары на транспортер осуществляется с поворотного дискового транспортера, а выгрузка укупоренных флаконов – на накопительный стол выдачи. От выпадения тары из технологических позиций защищают ограничители на транспортере.
Позиционирование крышек, подача их в зону укупорки и предварительная установка на флаконы выполняется ориентатором вибрационного типа. Подача тары на транспортер осуществляется с поворотного дискового транспортера, а выгрузка укупоренных флаконов – на накопительный стол выдачи. От выпадения тары из технологических позиций защищают ограничители на транспортере.
Назначение и область применения
Автомат укупорочный мод. МЗ-ТЛ предназначен для укупорки ПЭТ флаконов крышками закруткой с заданным моментом. Оборудование может применяться в фармацевтическом, косметическом, пищевом и химическом производстве для укупорки тары из ПЭТ материалов.Принцип работы

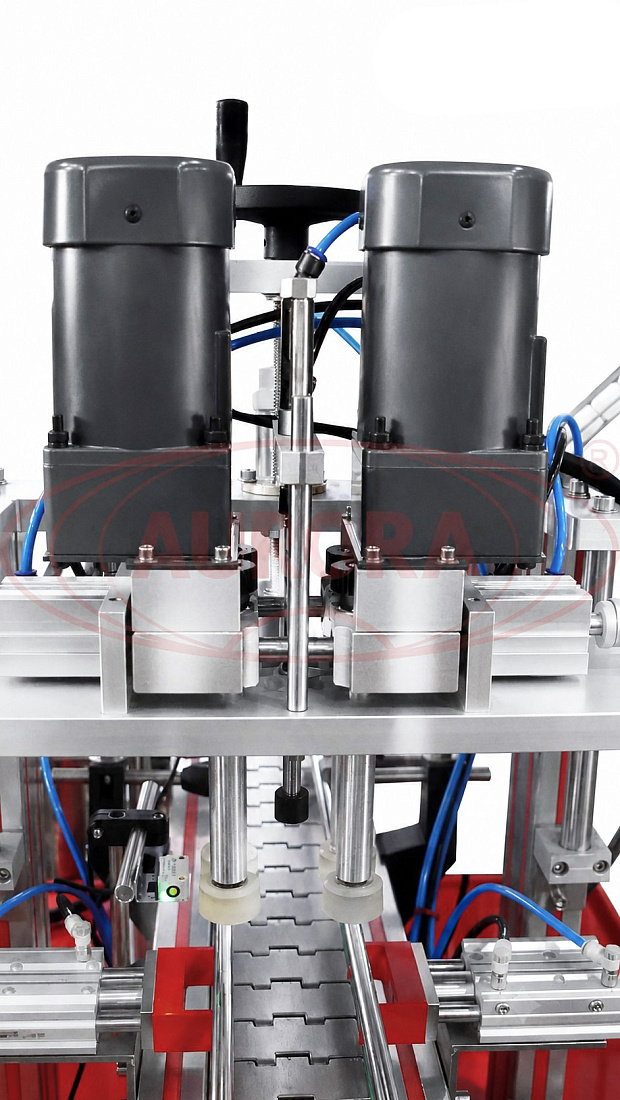

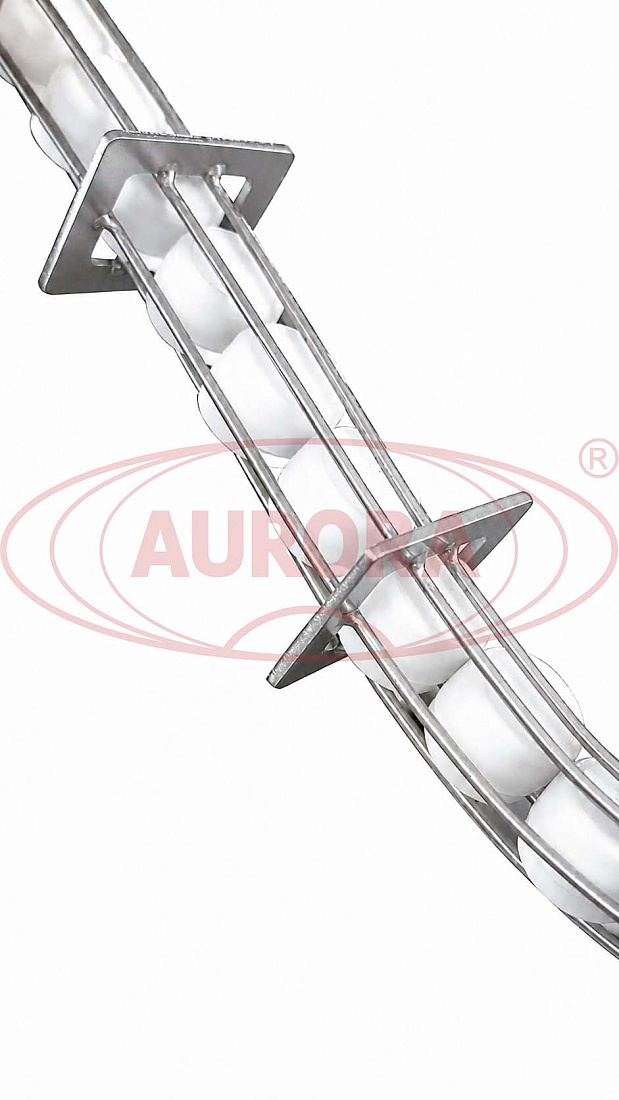

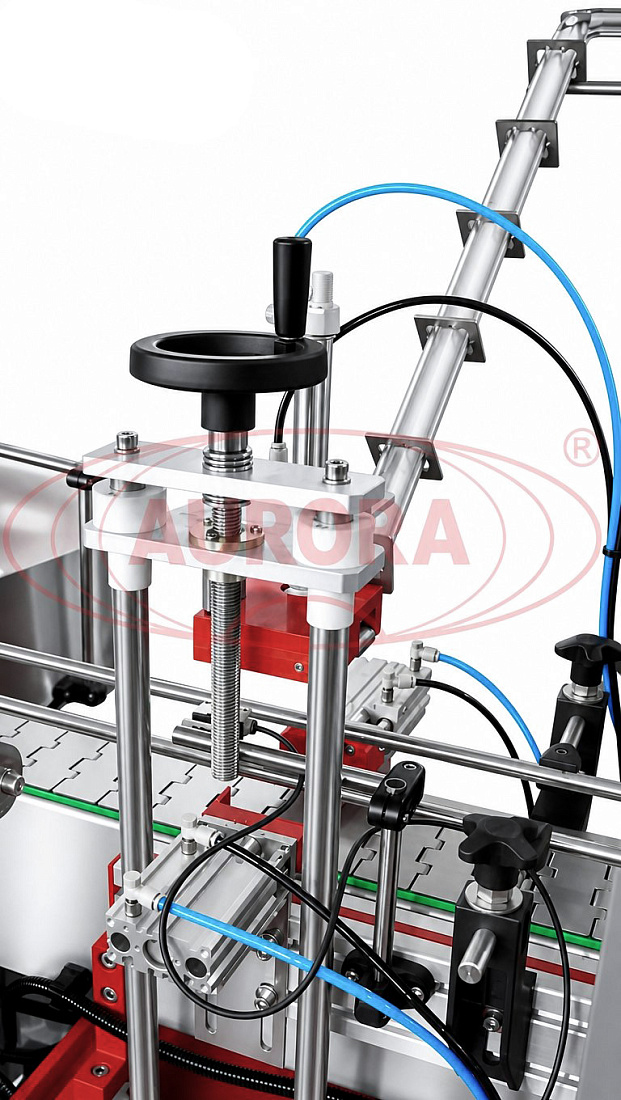

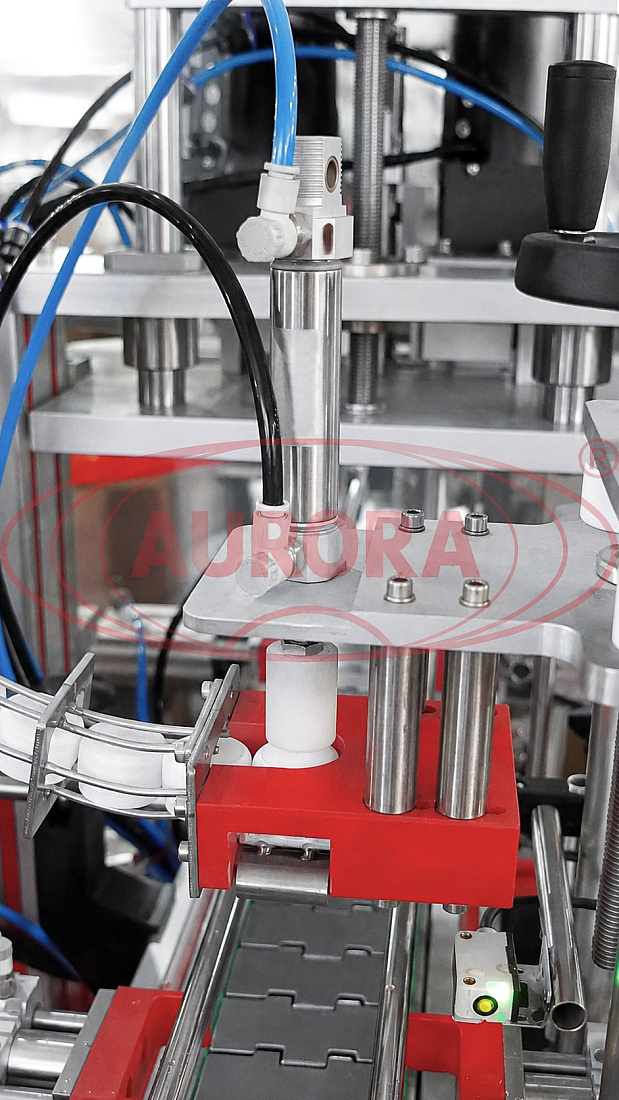

Тара предварительно устанавливается на приемный стол. После запуска оборудования флаконы перемещаются на транспортёр, по которому поступают в зону забивки и фиксируются прижимом тары. Из ориентатора по склизу на участок подаются колпачки, после чего выполняется их установка и забивка на флакон. Следующим этапом тара поступает в зону закрутки крышек. Стабилизация положения флаконов обеспечивается прижимом. Выдвигаются ролики укупорочной головки, которые с четырех сторон плотно обжимают крышку. Срабатывают электродвигатели и закручивают крышку с заданным моментом. Далее прижимы задвигаются, и укупоренный флакон по транспортеру перемещается на стол выгрузки.Основные элементы
- Автомат укупорочный мод. МЗ-ТЛ;
- Ориентатор крышки мод. ОК-В;

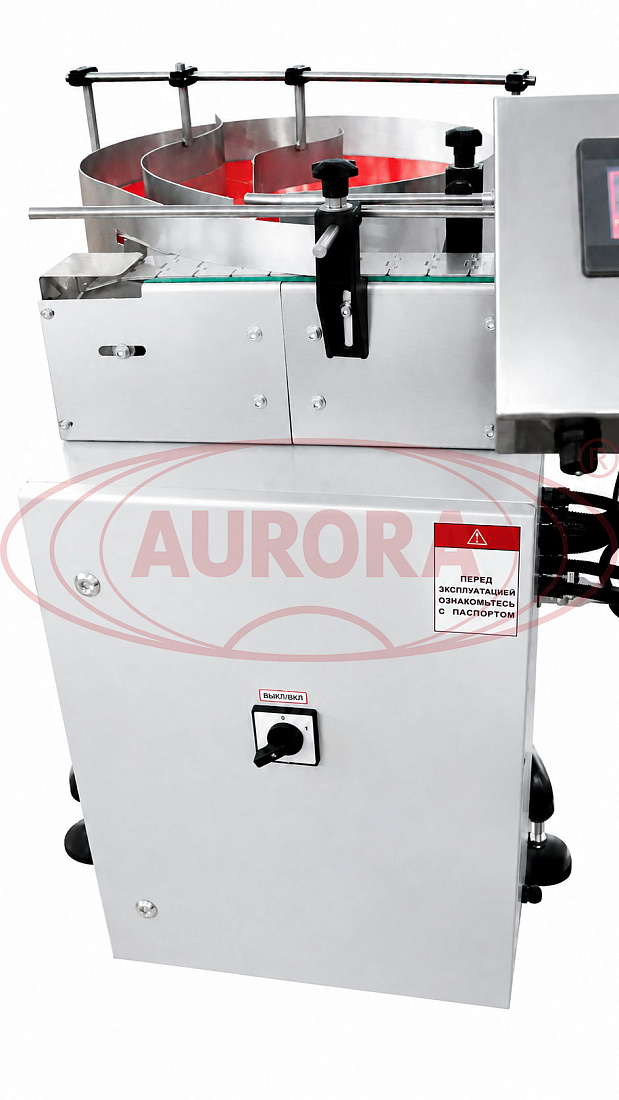

- Поворотный стол приемный мод. ТДМ;
- Поворотный стол выдачи мод. ТДМ.
Преимущества
- Высокая производительность;
- Полная автоматизация всех процессов, включая перемещение и накопление тары;
- Точная ориентация крышек и подача в зону укупорки в правильном положении;
- Герметичная закрутка крышек с заданным моментом;
- Возможность интеграции в комплексные линии розлива и упаковки.
Универсальность
Особенности исполнения конструктивных элементов оборудования позволяют регулировать отдельные узлы под тару с различными параметрами ширины и высоты.Удобство работы

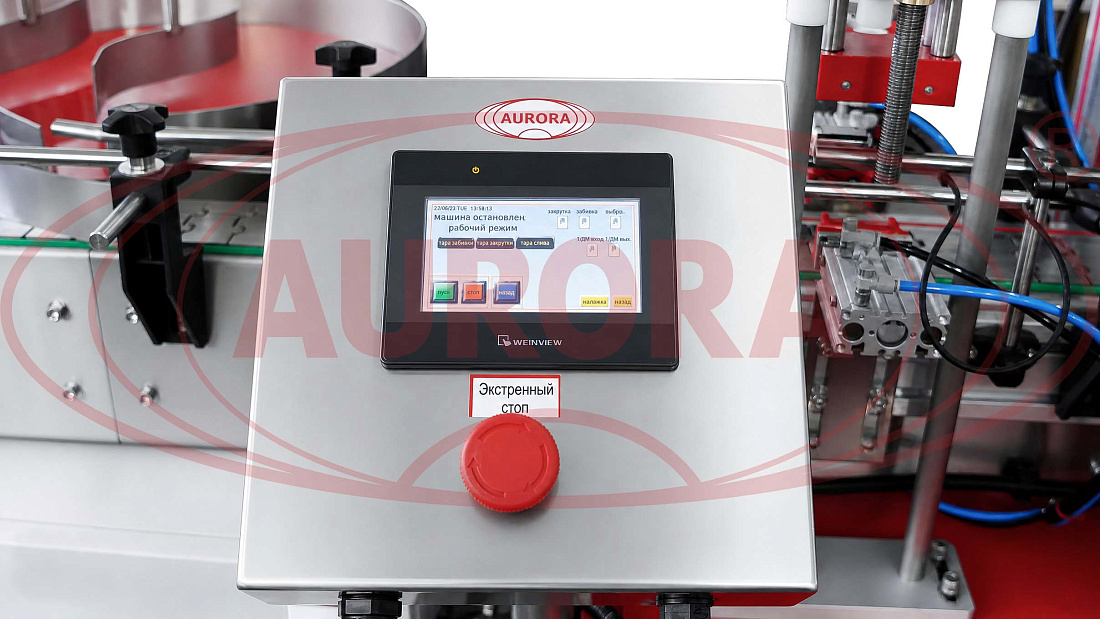

Ввод параметров и контроль за данными всех процессов осуществляется при помощи сенсорной панели управления. В главном окне производится запуск работы оборудования в автоматическом режиме, а также отображена информация о состоянии основных датчиков. Во время настройки работа отдельных узлов и механизмов проверяется их активацией через окно режима наладки.Варианты исполнения
Автоматические укупоры серии МЗ-ТЛ выпускаются в различных модификациях, в том числе для укупорки флаконов с триггерами, распылителями и спрей-колпачками, тары со скошенной горловиной типа «Утенок», инсулиновых и других флаконов.Безопасность
При соблюдении надлежащих условий эксплуатации, хранения, транспортировки и утилизации оборудование не представляет угрозы здоровью персонала и окружающей среде. При аварийных ситуациях на производственной площадке быстрая и безопасная остановка работы машины обеспечивается нажатием кнопки аварийной остановки, находящейся на панели управления.Отрасль: |
|
Автомат укупорочный: | |
Тип укупорки: | Закрутка с заданным моментом |
Тип флакона: | ПЭТ |
Тип крышки: | ПЭТ |
Количество потоков, шт.: | 1 |
Количество укупорочных голов, шт.: | 1 |
Количество роликов укупорочной головки, шт.: | 4 |
Тип транспортёра: | Пластинчатый линейный |
Материал пластин транспортера: | Нержавеющая сталь |
Потребляемая мощность, кВт, до: | 0,6 |
Электропитание, В/Гц: | 220/50 |
Габариты, мм (ориентировочно): | ~800×800×1770 |
Вес, кг (ориентировочно): | ~160 |
Ориентатор колпачков: | |
Тип ориентатора: | Виброориентатор |
Тип крышки: | ПЭТ |
Материал флакона: | ПЭТ |
Метод установки крышки: | Забивка |
Потребляемая мощность, кВт, до: | 0,5 |
Электропитание, В/Гц: | 220/50 |
Габаритные размеры, мм (ориентировочно): | ~1300×1350×2000 |
Вес, кг (ориентировочно): | ~100 |
Поворотный стол (приемный,выдачи): | |
Диаметр поворотного стола, мм: | 500 |
Потребляемая мощность одного стола, кВт: | 0,37 |
Электропитание, В/Гц: | 220/50 |
Габаритные размеры одного стола, мм, не более: | 600×600×1100 |
Вес одного стола, кг, до: | 60 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
