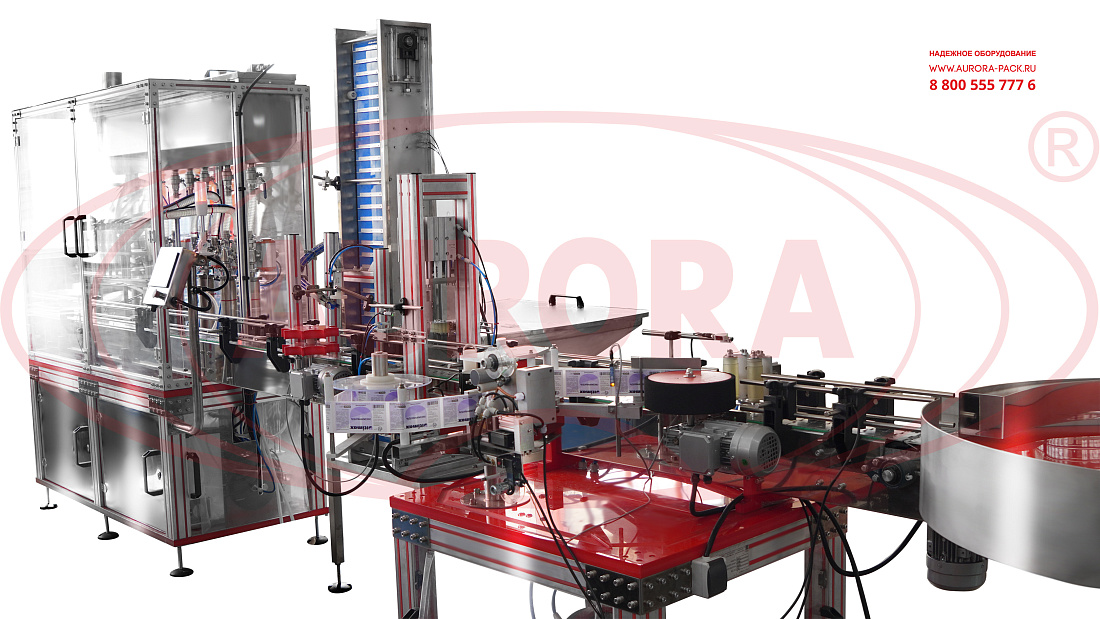

Высокопроизводительная линия «МАСТЕР» автоматически выполняет полный спектр операций по розливу и финальной упаковке разбавителей, растворителей и обезжиривателей для автомобильных ЛКМ. Оборудование реализует розлив продукции в ПЭТ-флаконы, подачу и установку крышек, нанесение этикеток на самоклеящейся основе и выгрузку готовой продукции в непрерывном поточном режиме.

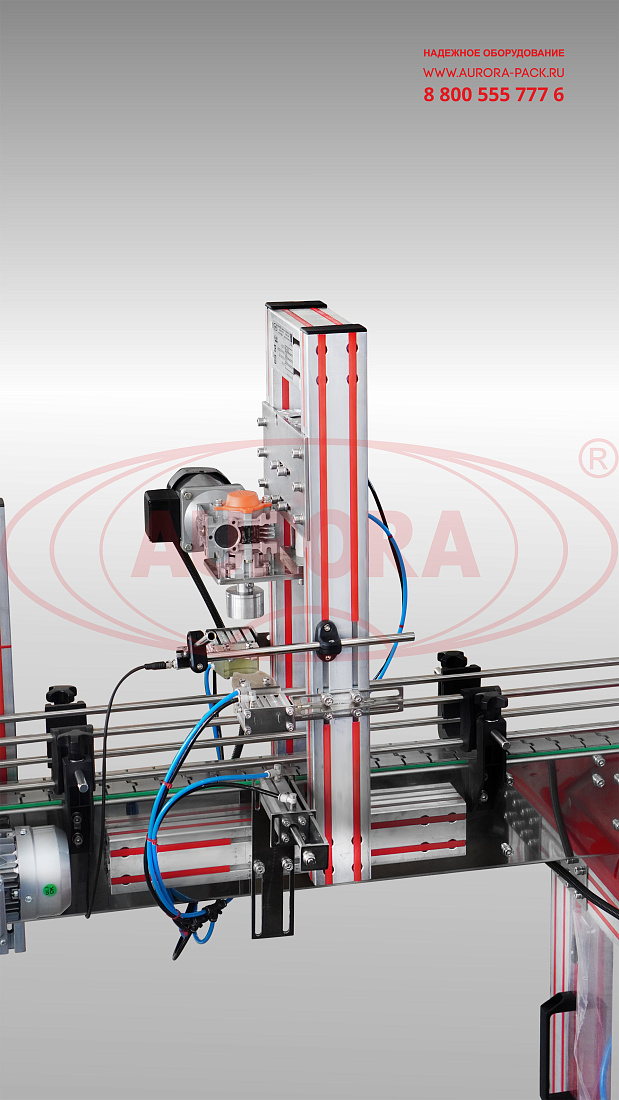

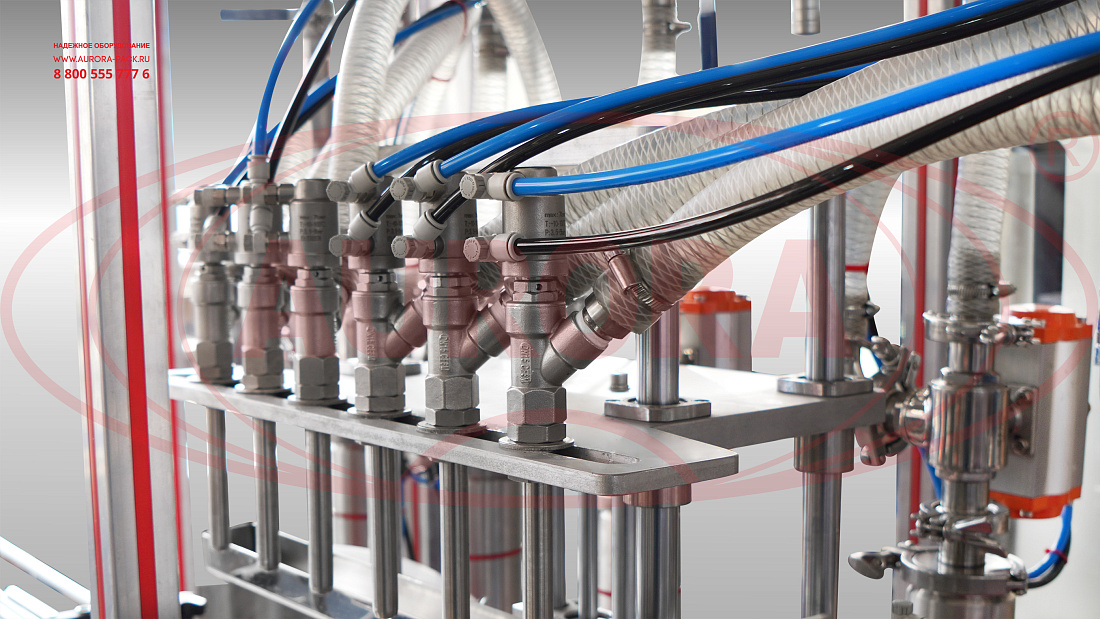

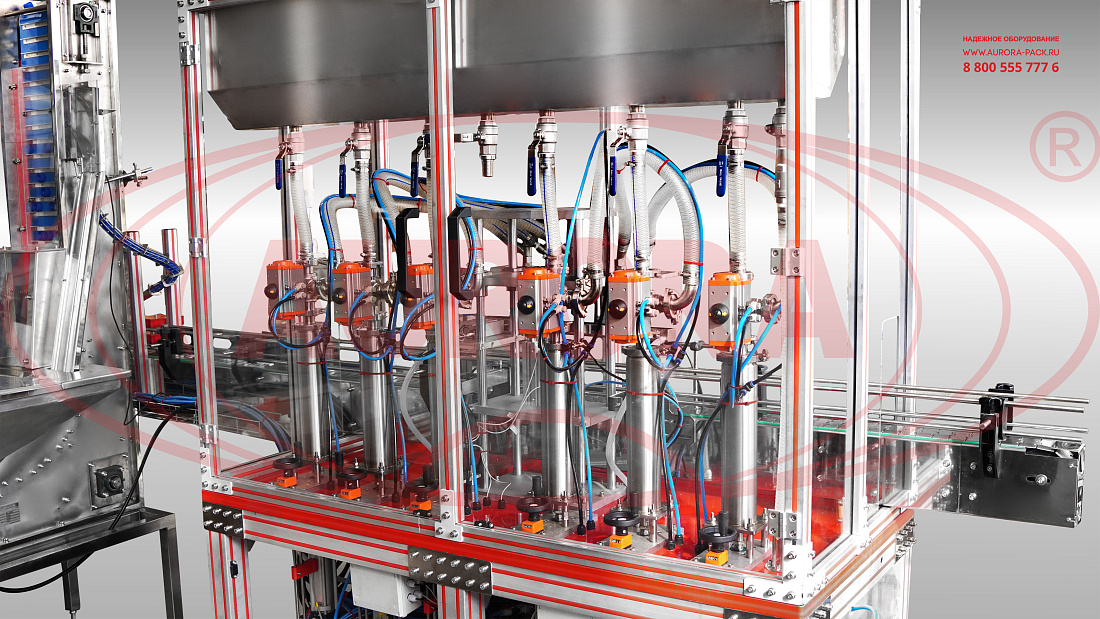

Поршневой дозатор с 6-ю соплами с высокой точностью производит наполнение тары в дозировке 500-1000 мл. За один цикл выполняется одновременный розлив в шесть ПЭТ-флаконов. Зона дозации оснащена защитным ограждением и кожухом для установки вытяжки. Ориентатор элеваторного типа обеспечивает правильное позиционирование крышек, их своевременную подачу по склизу в зону установки на тару. На склизе установлен датчик, при помощи которого определяется переполнение желоба крышками или их отсутствие. Укупорка флаконов осуществляется опускающейся головкой методом закрутки с заданным моментом. Для приема и накопления тары предусмотрен накопительный стол.
Поршневой дозатор с 6-ю соплами с высокой точностью производит наполнение тары в дозировке 500-1000 мл. За один цикл выполняется одновременный розлив в шесть ПЭТ-флаконов. Зона дозации оснащена защитным ограждением и кожухом для установки вытяжки. Ориентатор элеваторного типа обеспечивает правильное позиционирование крышек, их своевременную подачу по склизу в зону установки на тару. На склизе установлен датчик, при помощи которого определяется переполнение желоба крышками или их отсутствие. Укупорка флаконов осуществляется опускающейся головкой методом закрутки с заданным моментом. Для приема и накопления тары предусмотрен накопительный стол.
Назначение и область применения
Линия предназначена для группового розлива в ПЭТ-флаконы и бутылки, укупорки и этикетирования тары. Сфера применения оборудования обширна и включает производственные площадки предприятий, выпускающих автомобильную, строительную, промышленную и бытовую химию.Принцип работы

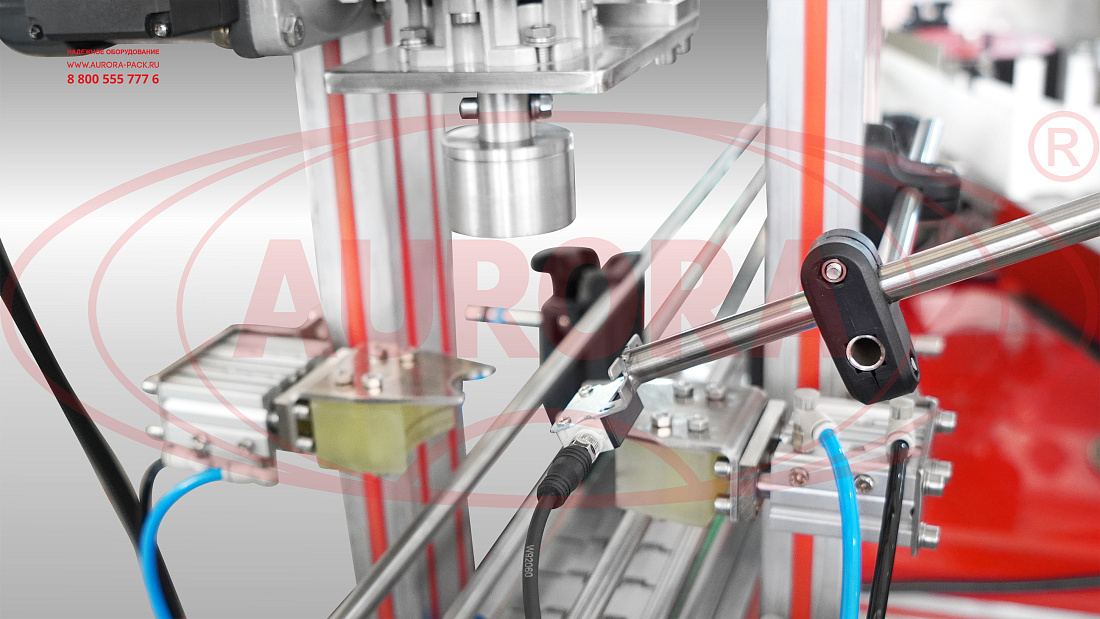

Группа тары, в которую будет производиться розлив, по транспортёру поступает в зону дозирования. Датчик наличия тары фиксирует появление флаконов, и количество тары, совпадающее с количеством дозирующих сопел, фиксируется отсекателями. Каплесборник задвигается, дозирующие сопла с пневмоклапанами опускаются, и производится дозация продукта. По завершении розлива выдвигается каплесборник для предотвращения попадания остатков продукта на транспортер и тару. Срабатывает выходной отсекатель, и наполненная тара движется по транспортёру на следующий технологический участок, а на розлив подается новая партия пустой тары. Наполненная тара переходит на участок установки крышек. Перед началом работы элеватора в бункер загрузочный засыпаются крышки. В процессе работы лента транспортёра движется и захватывает крышки. Некачественно захваченные крышки возвращаются назад в бункер. Крышки, плотно прилегающие к поверхности ленты, поднимаются вверх. Далее крышки по склизу попадают в узел установки крышки, где происходит предварительная установка крышки на тару. Затем флакон, двигаясь по транспортёру, поступает в зону закрутки. Тара фиксируется прижимами, после чего укупор закручивает крышку. Следующим этапом флакон перемещается в зону наклейки этикетки. Датчик наличия тары подает команду на запуск привод аппликатора. Этикетка отделяется от подложки и прикатывается обкатчиком на тару. Полностью упакованный продукт по транспортеру перемещается на приемный поворотный стол.Основные элементы
- Дозатор мод. МД-500ДЛ;

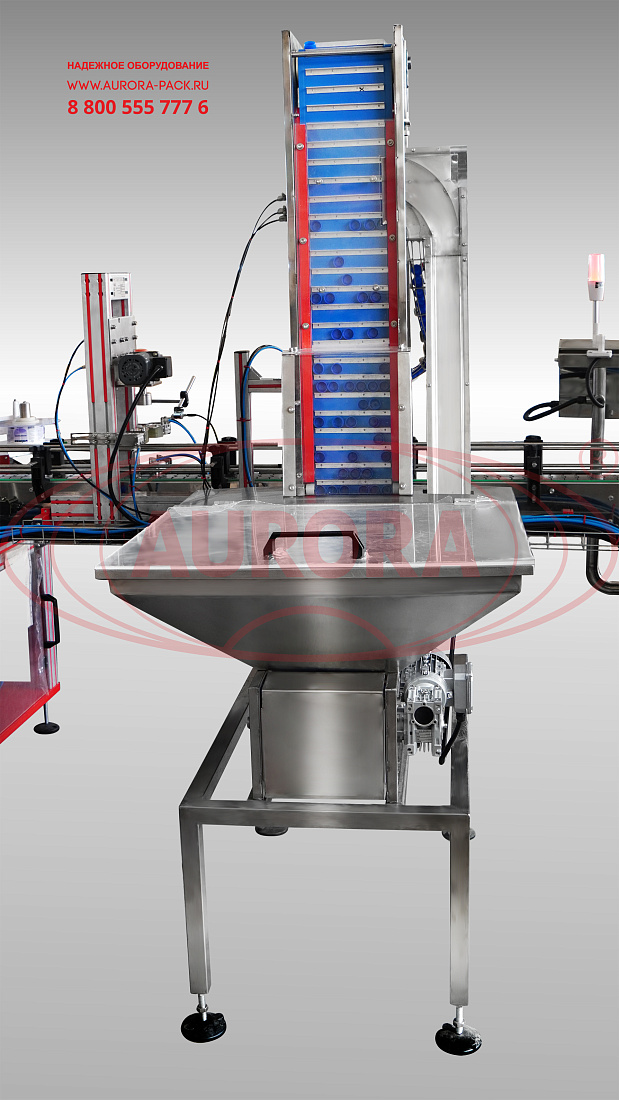

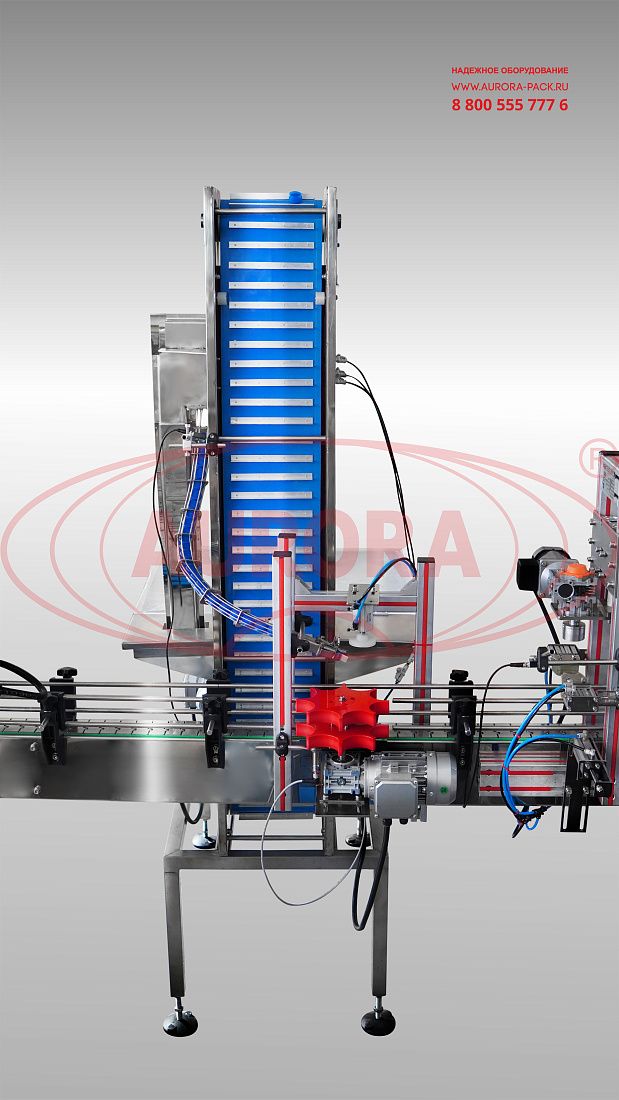

- Ориентатор элеваторного типа мод. БК-3000;

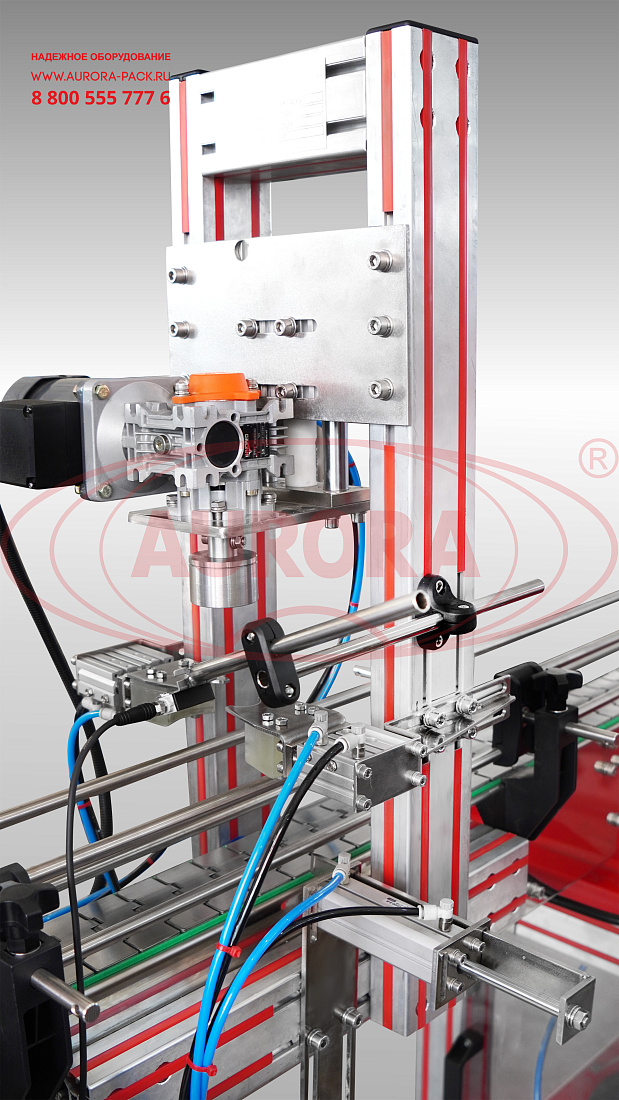

- Укупор мод. МЗ-400РЛ;

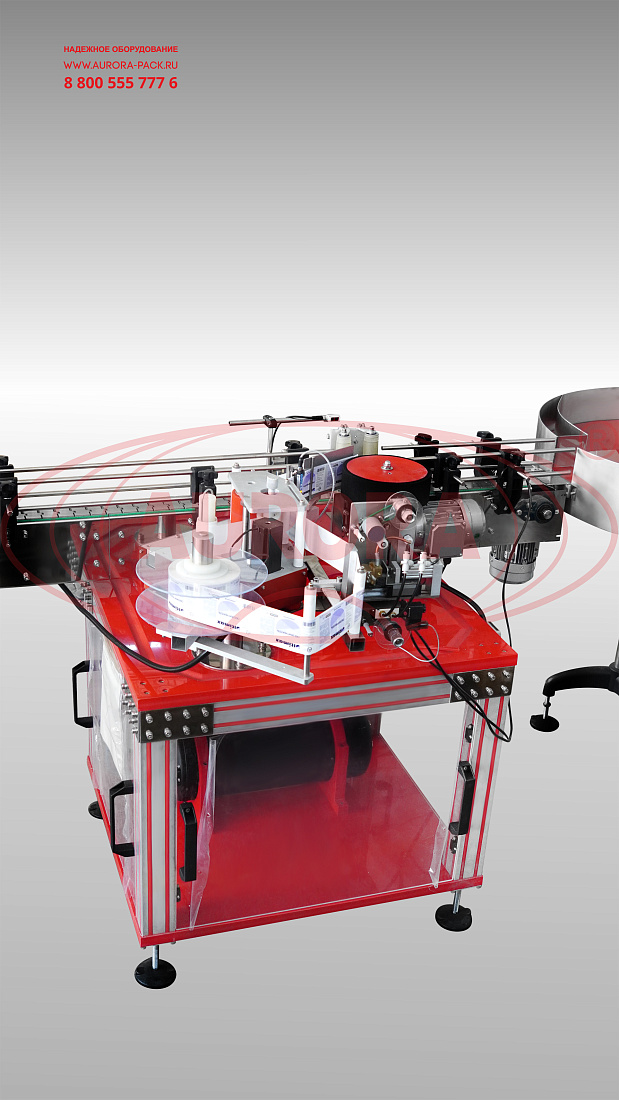

- Этикетировщик мод. АЭ-5;

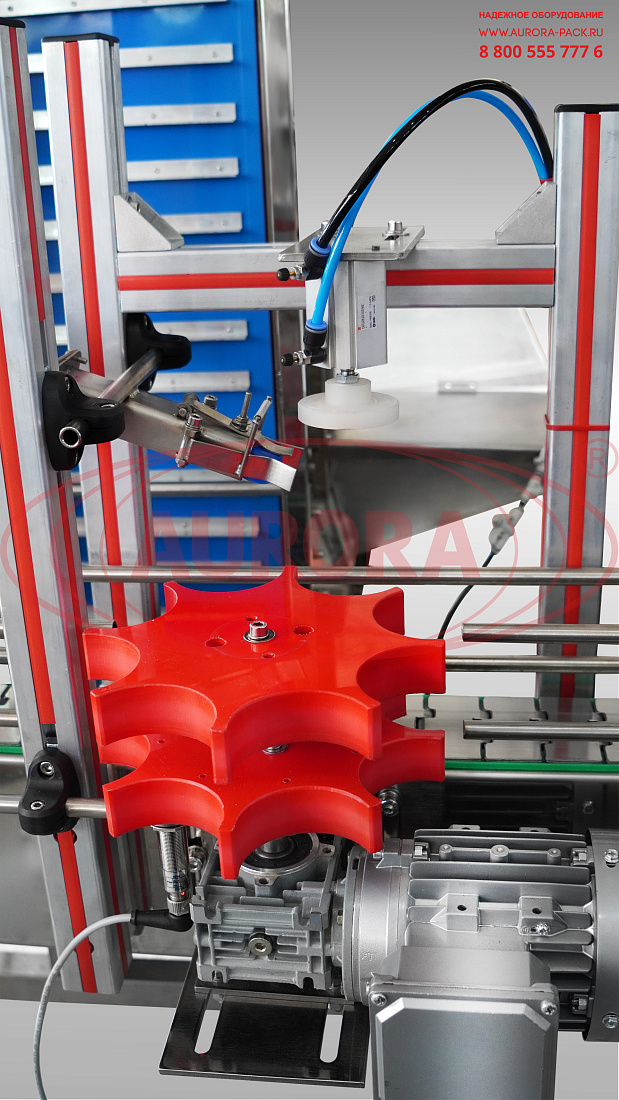

- Поворотный стол приемный мод. ТДМ-600.
Преимущества
- Высокая скорость работы и полная автоматизация всех процессов;
- Групповой розлив в несколько емкостей одновременно;
- Наличие в комплектации системы ориентирования крышек;
- Качественная укупорка, обеспечивающая герметичность тары;
- Ровное нанесение этикеток в поточном режиме.
Универсальность
Конструктивные особенности машины позволяют применять ее для розлива продуктов консистенцией от жидкого до гелеобразного в тару различного объема – от 0,5 л до 1 л.Удобство работы
Линия оснащена удобной панелью управления с интуитивно-понятным интерфейсом. В главном окне производится запуск работы оборудования в автоматическом режиме, а также отображена информация о состоянии основных датчиков. В наладочном экране производятся настройки задержек срабатывания узлов оборудования и других временных параметров. Каждый элемент можно включить индивидуально и проверить его работу. Карта настроек сохраняется в энергонезависимой памяти устройства, что избавляет от необходимости в повторной установке параметров при отключении оборудования от сети питания.Варианты исполнения
Линия может изготавливаться в модификациях, адаптированных к розливу высоко пенящихся и агрессивных продуктов, лакокрасочных изделий, химических реагентов в разные типы тары.Безопасность
При изготовлении оборудования используются качественные и нетоксичные материалы, которые не оказывают негативного воздействия на окружающую среду. Линия соответствует всем требованиям, предъявляемым к оснащению промышленных площадок химической отрасли.Отрасль: |
|

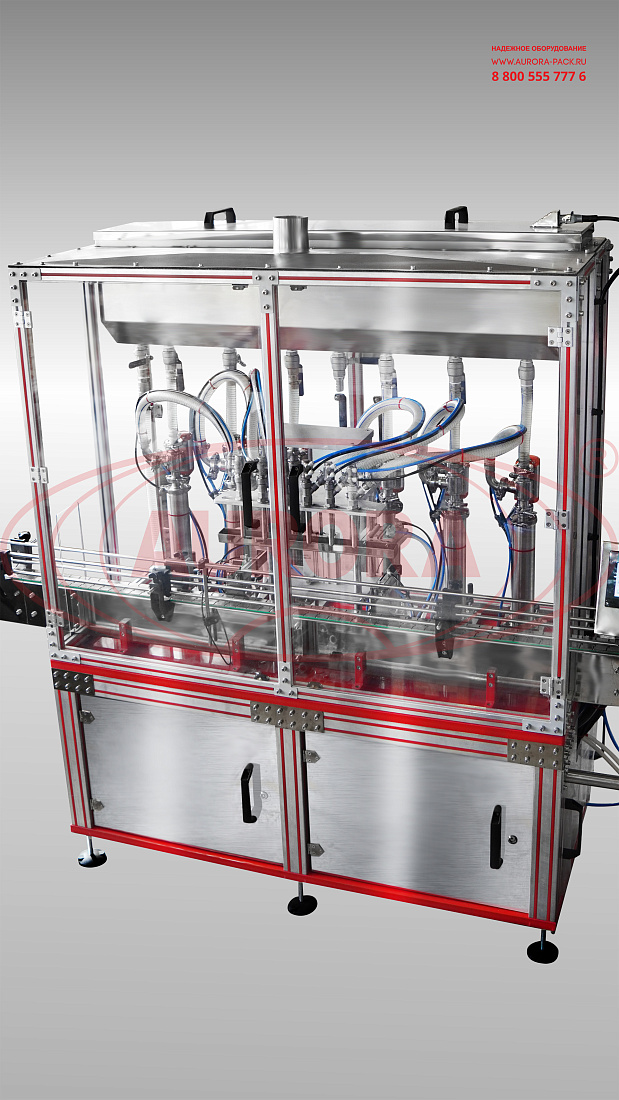

Автоматический дозатор мод. МД-500ДЛ: | |
Тип дозатора: | Поршневой |
Количество дозирующих сопел, шт.: | 6 |
Расположение сопел: | Линейно |
Количество потоков, шт: | 1 |
Тип продукта: | От жидкого до гелеобразного |
Объем дозирования, мл: | 500-1000 |
Каплесборник: | В наличии |
Регулировка дозы: | С помощью маховиков регулировки на дозирующих цилиндрах |
Пневмоцилиндр отсекателя: | SF 20X80-S-M |
Пневмоцилиндр поднятия/опускания сопел: | MGPM32TF-125Z |
Объем накопительной емкости, л: | 100 |
Защитное ограждение зоны дозации: | В наличии |
Тип транспортёра: | Пластинчатый нержавеющий |
Потребляемая мощность, кВт до: | 1 |
Напряжение питания, В/Гц: | 220/50 |
Габаритные размеры, (д×ш×в), мм (ориентировочно): | 2460×800×2200 |
Вес, кг, до: | 550 |
Ориентатор элеваторного типа мод. БК-3000: | |
Диаметр крышки, мм: | 28 |
Высота крышки. мм: | 15 |
Пневмоцилиндр забивщика: | CDQ2B20-30DMZ |
Потребляемая мощность, кВт, до: | 0,3 |
Электропитание, В/Гц: | 220/50 |
Вес, кг, до: | 130 |
Автоматический укупор мод. МЗ-400РЛ: | |
Тип укупорки: | Закрутка |
Количество потоков, шт.: | 1 |
Количество укупорочных голов, шт.: | 1 |
Диаметр крышки, мм: | 28 |
Высота крышки, мм: | 15 |
Электродвигатель укупорочной головы: | MC5IK60A1-S/S3TF |
Тип транспортёра: | Пластинчатый нержавеющий |
Параметры электросети, В/Гц: | 220/50 |
Потребляемая мощность, кВт, до: | 0,1 |
Габаритные размеры, (д×ш×в) мм (ориентировочно): | 500×500×1670 |
Вес, кг, до: | 30 |

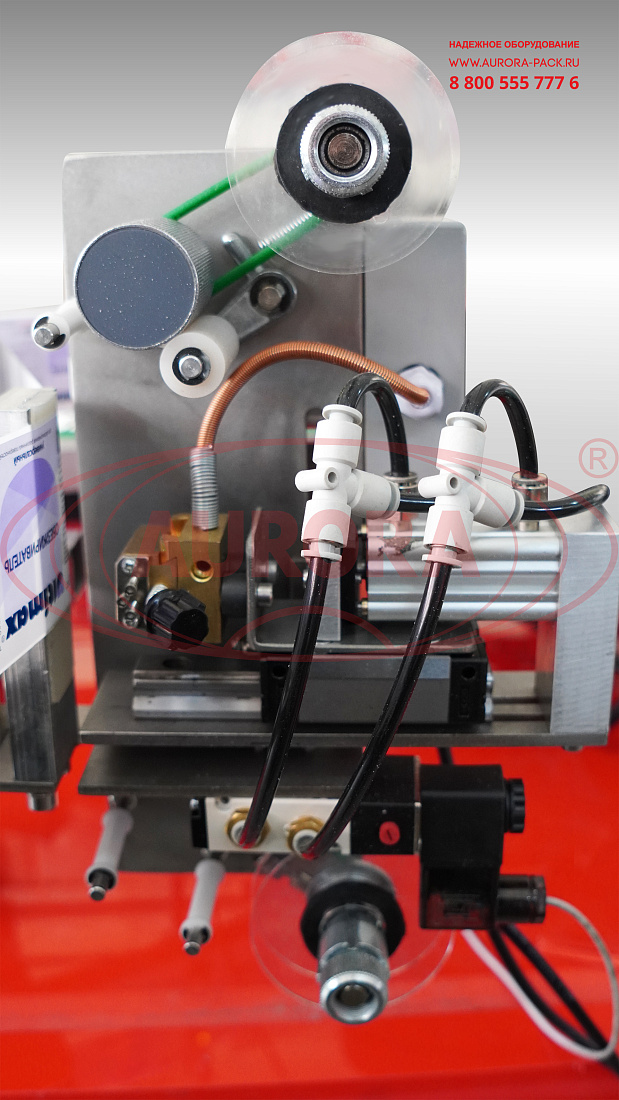

Автоматический этикетировщик мод. АЭ-5: | |
Тип этикетки: | Самоклеящаяся непрозрачная |
Флакон: | Цилиндрический |
Количество потоков, шт.: | 1 |
Количество аппликаторов этикеток, шт.: | 1 |
Тип обкатчика: | ОЭ-300 |
Тип транспортера: | Пластинчатый нержавеющий |
Потребляемая мощность, кВт до: | 1 |
Электропитание, В/Гц: | 220/50 |
Габаритные размеры (д×ш×в), мм (ориентировочно): | 950×1150×1270 |
Вес, кг, до: | 150 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
