Автоматическая машина модели МЗ-400УЛ – это профессиональное решение для быстрой и качественной сборки двухкомпонентных колпачков и укупорки тары. В состав линии включен сборщик с ориентаторами, где компоненты колпачков позиционируются правильным образом и соединяются в единое изделие. Для подачи колпачков в зону укупорки предусмотрен элеватор (податчик) с ленточным транспортером. На участке укупорки производится забивка колпачков на горло тары.
Все операции реализуются в непрерывном поточном режиме. Конфигурация оборудования позволяет интегрировать его в линии розлива, что позволит в разы увеличить производительность участка фасовки и упаковки продукции. Элементы линии регулируются для работы с разноформатными колпачками и флаконами.
Все операции реализуются в непрерывном поточном режиме. Конфигурация оборудования позволяет интегрировать его в линии розлива, что позволит в разы увеличить производительность участка фасовки и упаковки продукции. Элементы линии регулируются для работы с разноформатными колпачками и флаконами.
Назначение и область применения
Линия предназначена для реализации процессов сборки колпачков, состоящих из двух частей, подачи их в зону укупорки и забивки на тару. Оборудование широко применяется на предприятиях, выпускающих косметические средства, бытовую химию, пищевые и другие продукты.Принцип работы

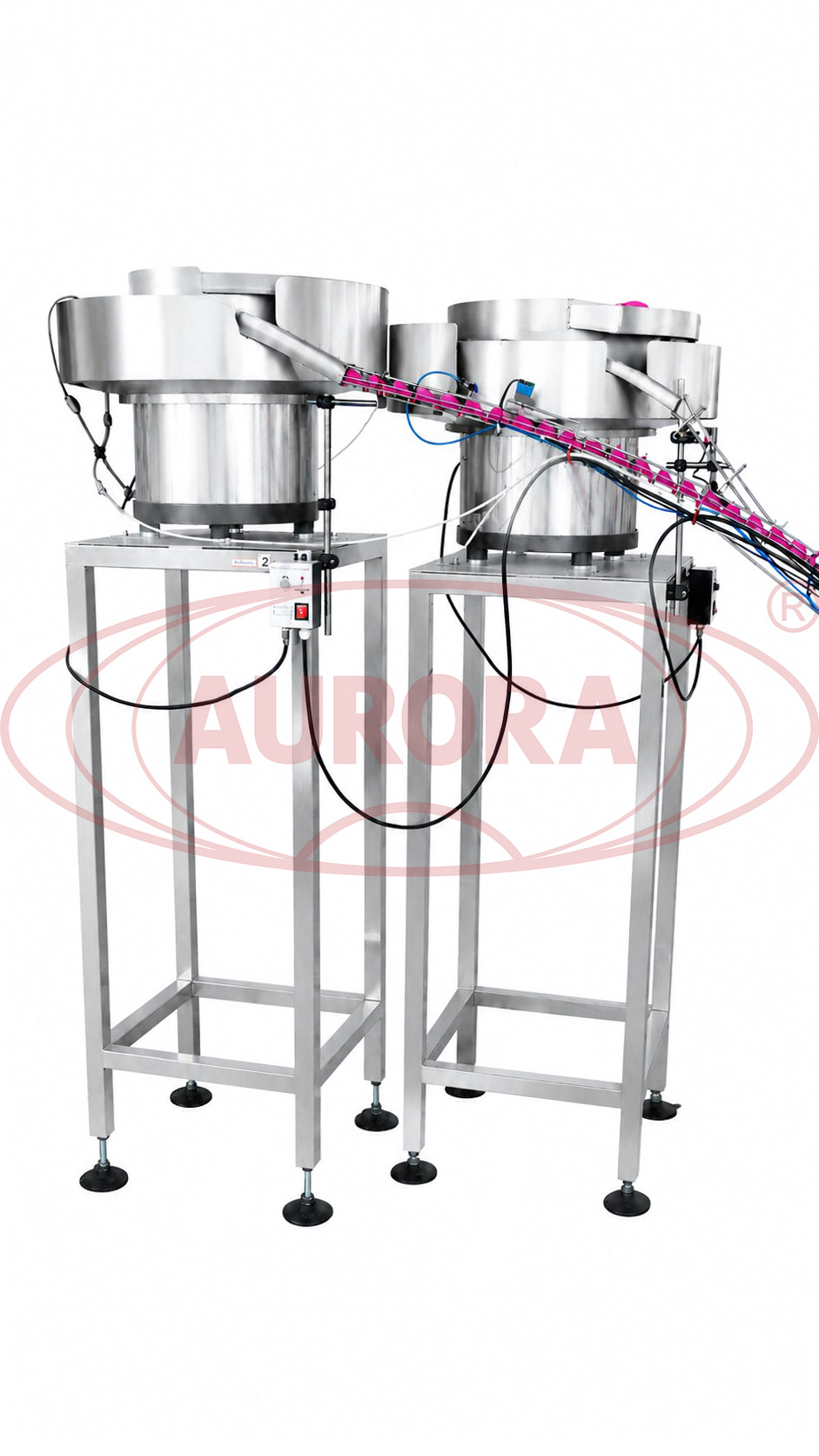

Перед началом работы в загрузочные бункеры сборщика засыпаются составные части колпачков. После этого на пультах управления включаются вибробазы ориентаторов, и части колпачков начинают движение по спиральной направляющей внутри бункера. Из бункера изделия попадают в канал подвода – склиз, по которому движутся к механизму сборки колпачков. Из канала подвода колпачки попадают в механизм забивки верхней части колпачков. Вертикальный прижим забивает колпачок на нижнюю часть, зафиксированную в кармане для колпачка. Происходит установка верхней части колпачка на нижнюю. Далее собранные колпачки по склизу движутся в зону выгрузки, откуда перемещаются в бункер элеватора. Лента транспортёра податчика в процессе движения захватывает колпачки. Колпачки, плотно прилегающие к поверхности ленты, поднимаются вверх для подачи на технологический участок укупорки. Изделия подаются по склизу в зону установки. Механизм захвата зажимает колпачок, и каретка с колпачками передвигается в зону забивки. Тара поступает в зону установки колпачка, где фиксируется прижимами. Далее механизм забивки производит установку колпачка на горло тары. Укупоренные емкости перемещаются в зону выгрузки.Основные элементы
- Автомат укупорочный мод. МЗ-400УЛ;
- Автоматический сборщик колпачков мод. МЗ-400УЛ;
- Устройство подачи колпачков мод. УПК-1;
- Панель управления.
Преимущества
- Точная и деликатная сборка компонентов колпачков;
- Быстрая подача готовых изделий в зону укупорки;
- Ровная и герметичная забивка изделий;
- Возможность использования в составе высокоскоростных линий розлива;
- Простота настройки и переналадки.
Универсальность
Сборочная машина МЗ-400УЛ может применяться для соединения верхних и нижних частей различных типов крышек, например, flip-top, disk-top, push-pull, twist-off и других.Удобство работы

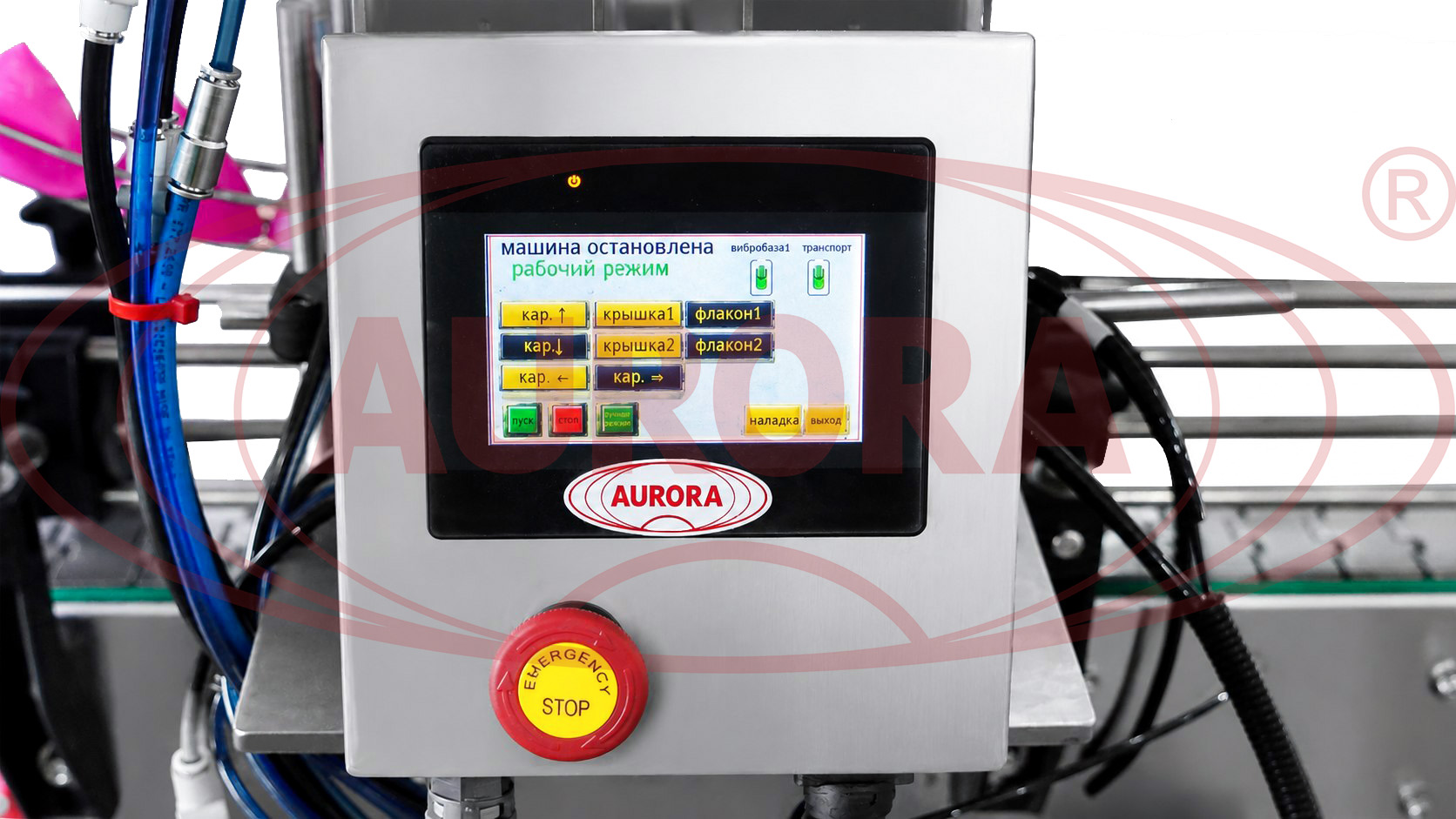

Для настройки параметров и контроля за работой линии предусмотрена сенсорная панель оператора. Возможности системы позволяют легко и быстро выбирать оптимальные режимы для каждого рабочего элемента, сохранять введенные данные и выполнять пробные запуски отдельных узлов машины.Варианты исполнения
Завод АВРОРА выпускает широкий спектр аналогичных сборочных линий под различные производственные задачи. В нашем каталоге представлен большой выбор машин серии МЗ-400СИ с двумя и более виброориентаторами под классические крышки и нестандартные колпачки (например, типа «камю», предназначенных для укупорки коньячных бутылок).Безопасность
Линия сборки крышек оснащена системой автоматического оповещения о сбоях и неисправностях, информация о которых оперативно поступает на пульт управления. При возникновении нештатных ситуаций на производственной площадки для экстренной остановки машины предусмотрена опция «Аварийный стоп».Отрасль: |
|
Автомат укупорочный мод. МЗ-400УЛ: | |
Тип укупорки: | Забивка |
Метод укупорки: | Пневматический |
Тип крышки: | ПЭТ |
Тип флакона: | ПЭТ |
Потребляемая мощность, кВт, до: | 1 |
Диапазон рабочего давления, МПа: | 0,8-1,0 |
Габаритные размеры в сборе, мм (ориентировочно): | 2700×800×1850 |
Вес, кг: | 300 |
Автоматический сборщик колпачков мод. МЗ-400УЛ: | |
Материал колпачка: | ПЭТ |
Напряжение питания, В/Гц: | 220/50 |
Сила тока, А: | 3/5 |
Потребляемая мощность, кВт, до: | 1 |
Давление сжатого воздуха, МПа: | 0,8-1,0 |
Габаритные размеры в сборе, мм, (ориентировочно): | 2200×1150×1800 |
Вес, кг, до: | 266 |
Устройство подачи колпачков мод. УПК-1: | |
Тип колпачков: | ПЭТ |
Напряжение питания, В/Гц: | 220/50 |
Потребляемая мощность, кВт, до: | 0,4 |
Габаритные размеры, мм, до: | 1150×900×2450 |
Вес, кг: | 157 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
