Полностью автоматизированный мини-комплекс завальцовки пенициллиновых флаконов гладкими колпачками К-2-20 представлен в еще более производительном исполнении с двумя закаточными головками. Установка оснащена накопительным столом подачи с направляющими для разделения тары и лотком выдачи, куда выгружаются укупоренные флаконы.

Основная рабочая зона имеет роторное исполнение за счет поворотного диска с индивидуальными слотами под флаконы. Устройство обеспечивает компактное размещение рабочих узлов и обеспечивает пошаговую работу укупора. Работа закаточных головок выполняется параллельно, что позволяет за один шаг укупоривать сразу два флакона.

Назначение и область применения

Оборудование предназначено для реализации процессов подачи стеклянной тары, укупорки алюминиевыми колпачками и выгрузки в накопительный лоток. Укупор МЗ-400Е2М применяется преимущественно в сфере производства фармацевтических и ветеринарных препаратов — пенициллина, антибиотиков, пробиотических лекарств и других.

Принцип работы

Тара с предварительно установленными колпачками с накопительного стола перемещается в зону выхода, где захватывается пазом делительного диска. Выполняется перемещение флаконов к модулям завальцовки. Закаточные головки опускаются и выполняют завальцовку. Укупоренные флаконы перемещаются в зону выхода, откуда переходят в лоток.

Основные элементы

  • Шкаф с злектрокомпонентами стола накопительного;
  • Кнопка «Аварийный Стоп»;
  • Кнопки «Пуск» и «Стоп»;
  • Сигнальный индикатор питания;
  • Стол накопительный ТДМ-600;
  • Диск делительный;
  • Датчик наличия тары;
  • Механизм завальцовки;

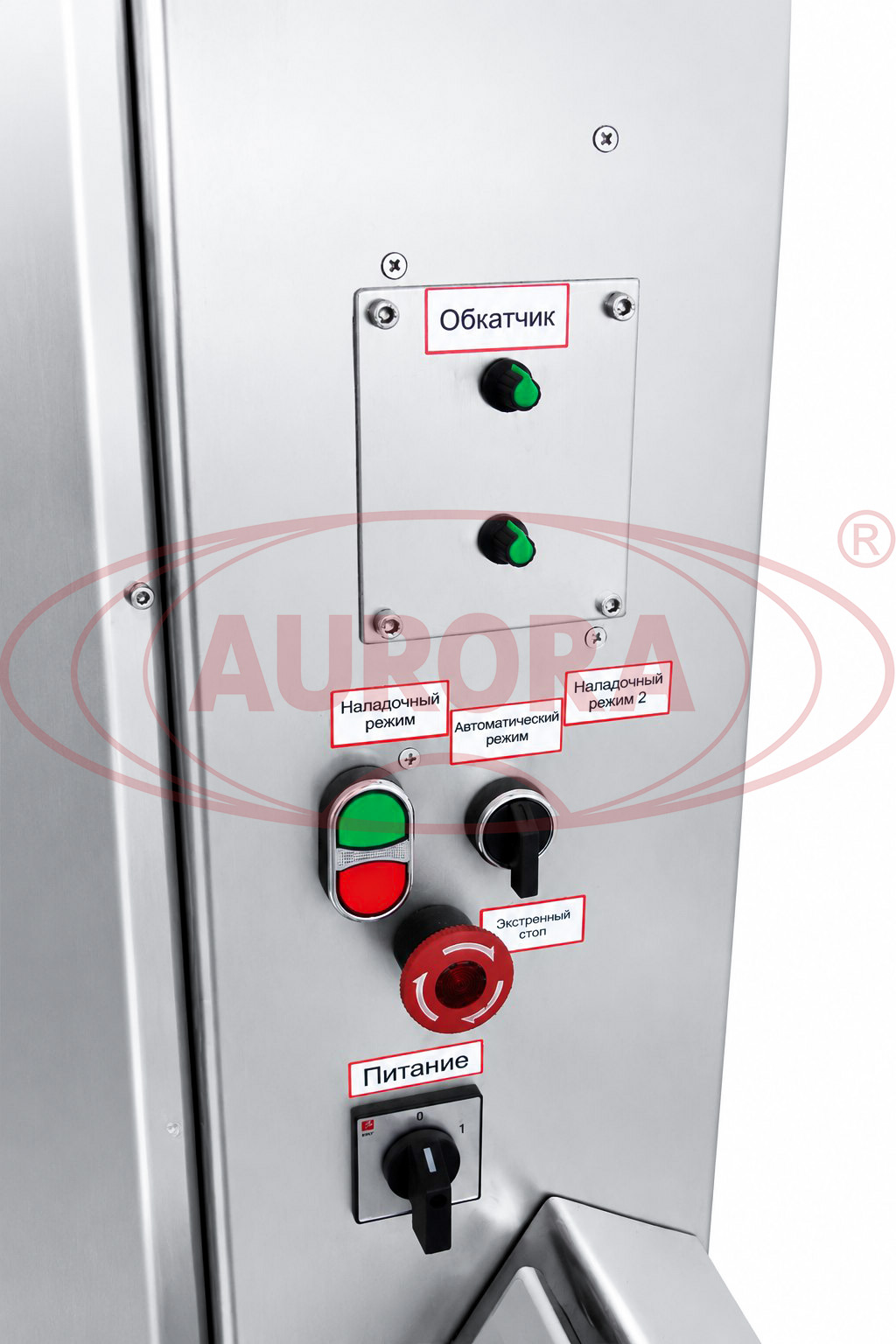

  • Кнопки «Пуск» и «Стоп» укупора;
  • Переключатель режима работы;
  • Кнопка «Аварийный Стоп»;
  • Регулятор частоты;
  • Вкл/Выкл. питания укупора;
  • Счетчик тары;
  • Выходной лоток;
  • Угловой диск.

Преимущества

  • Наличие двух укупорочных головок, которые работают синхронно;
  • Автоматическая подача и выгрузка флаконов;
  • Надежная фиксация тары в процессе перемещения и закатки;
  • Регулируемая высота опускания головок под тару различного формата;
  • Простой управленческий интерфейс.

Универсальность

В стандартной комплектации автомат адаптирован к работе с флаконами объемом 10 мл, но также может применяться для укупорки более крупной тары. В данном случае потребуется замена оснастки (вращающегося стола), которая не занимает много времени.

Удобство работы

Для удобства настройки автомата на работу в заданном режиме предусмотрена панель управления с сенсорным экраном и цветным меню.

Варианты исполнения

Данная модель имеет широкий ряд модификаций: с автоматическим ориентатором колпачков, выходным накопительным столом, а также более упрощенных вариациях без вспомогательных установок. По запросу мы изготавливаем укупорочный автомат для встраивания в линейные системы розлива и укупорки.

Безопасность

Встроенный датчик наличия тары обеспечивает своевременное срабатывание механизма укупорки, что исключает риск повреждения оборудования или боя тары.


Отрасль:
  • Комплексное оснащение фармацевтического производства
  • Ветеринария
Метод укупорки:Завальцовка
Производительность, шт/час, до:2000
Тип крышек:К-2-20 (гладкие)
Материал флакона:Стекло
Объем флаконов, мл:10
Количество завальцовочных роликов, шт.:3
Рабочая высота стола, мм:900±50
Диаметр вращающегося стола, мм:500
Скорость вращения стола, об./мин.:19
Размеры выходного лотка, мм:400×300×70
Напряжение, В/Гц:220/50
Потребляемая мощность, кВт:0,4
Габаритные размеры, мм, не более:2000×1000×2000
Вес, не более, кг:150

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
