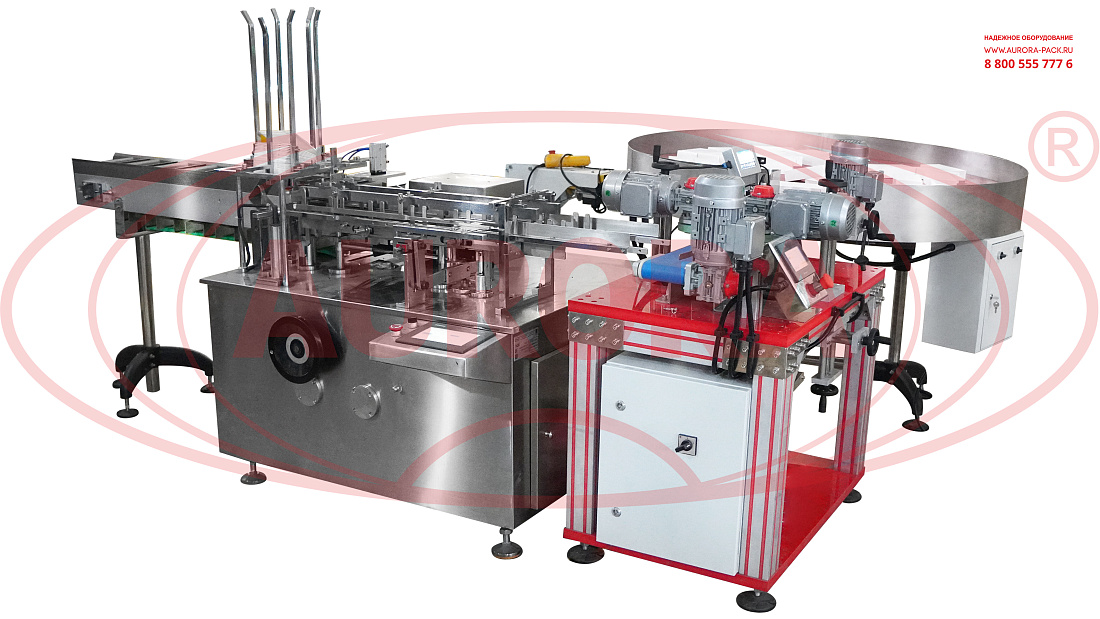

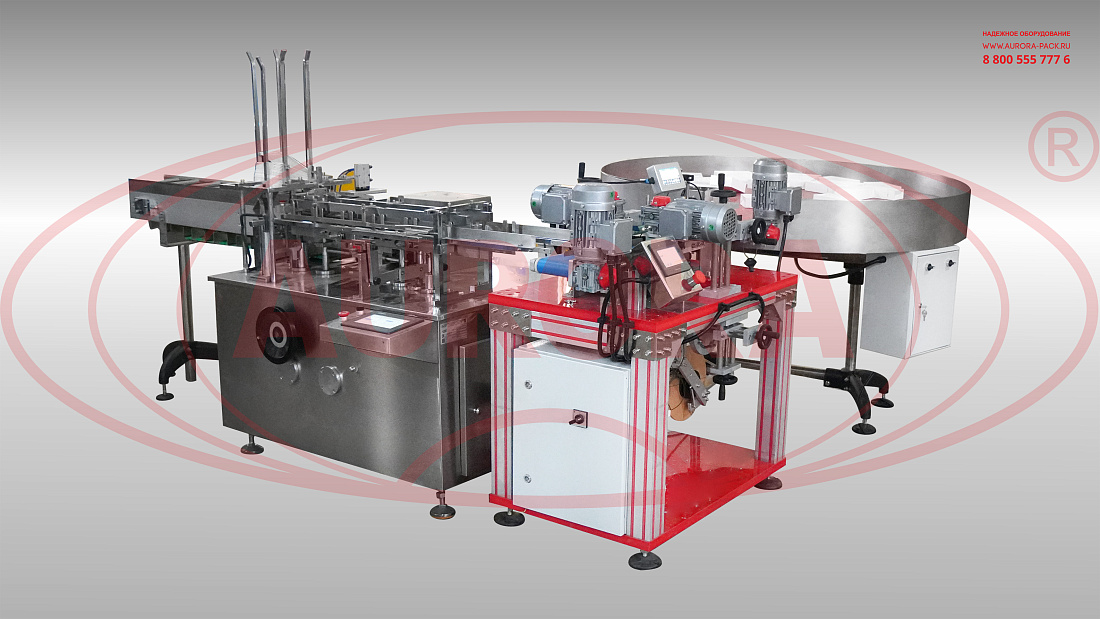

Автоматическая картонажная машина МЗ-400 с этикетировщиком

Высокоскоростная горизонтальная картонирующая машина модели МЗ-400 в комплектации с этикетировочной установкой АЭ-10 выполняет полный цикл операций по упаковке продукции в картонные коробки. Установка автоматически формирует короба из заготовок, вкладывает в них продукт, закрывает упаковку и осуществляет наклейку этикеток. Для загрузки заготовок предусмотрен вместительный магазин. Автоматический аппликатор адаптирован к нанесению самоклеящихся непрозрачных этикеток на упаковку плоской формы и оснащен прижимными щетками для разглаживания лейбла.
При разработке данного оборудование было уделено особое внимание вопросам эргономики, безопасности и удобства для обслуживающего персонала. Конструкция картонажной машины обеспечивает доступность для проведения обслуживания и профилактических работ. Беспрерывная работа картонатора, исключающая упаковку пустой коробки или подачу продукта при отсутствии картонных заготовок короба в зоне формирования, осуществляется с помощью синхронизации работы датчика наличия короба в зоне формирования и датчика наличия продукта.

Назначение и область применения

Автоматическая машина МЗ-400 предназначена для упаковки бутылок, флаконов, туб и другой продукции в индивидуальные картонные коробки. Оборудование имеет широкий профиль применения и может использоваться на площадках предприятий, пищевой, фармацевтической, косметической, химической и других отраслей промышленности.

Принцип работы

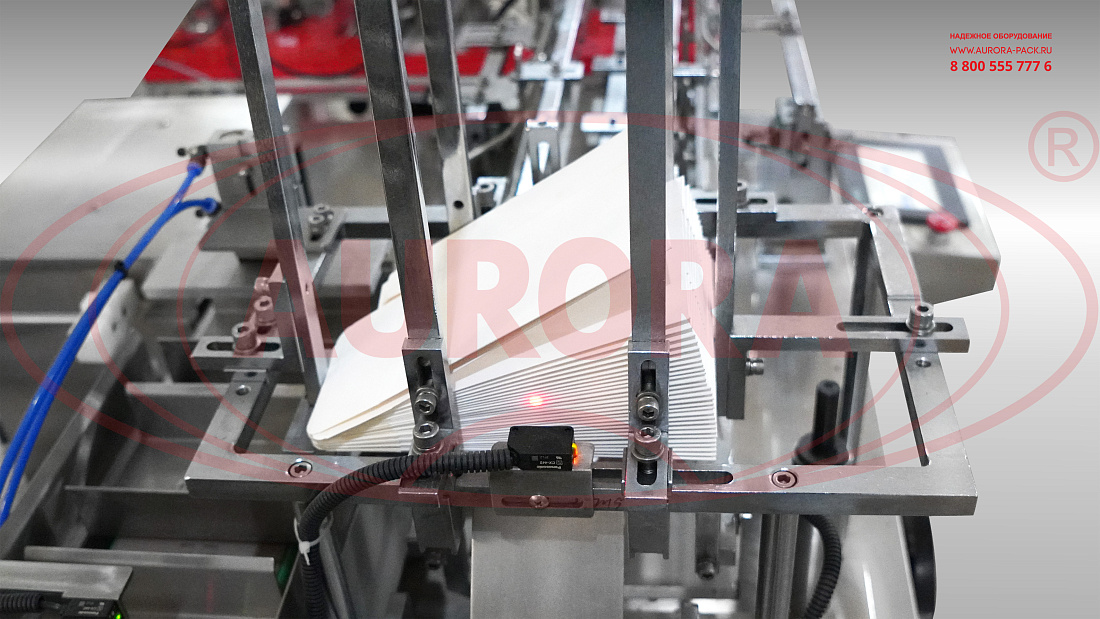

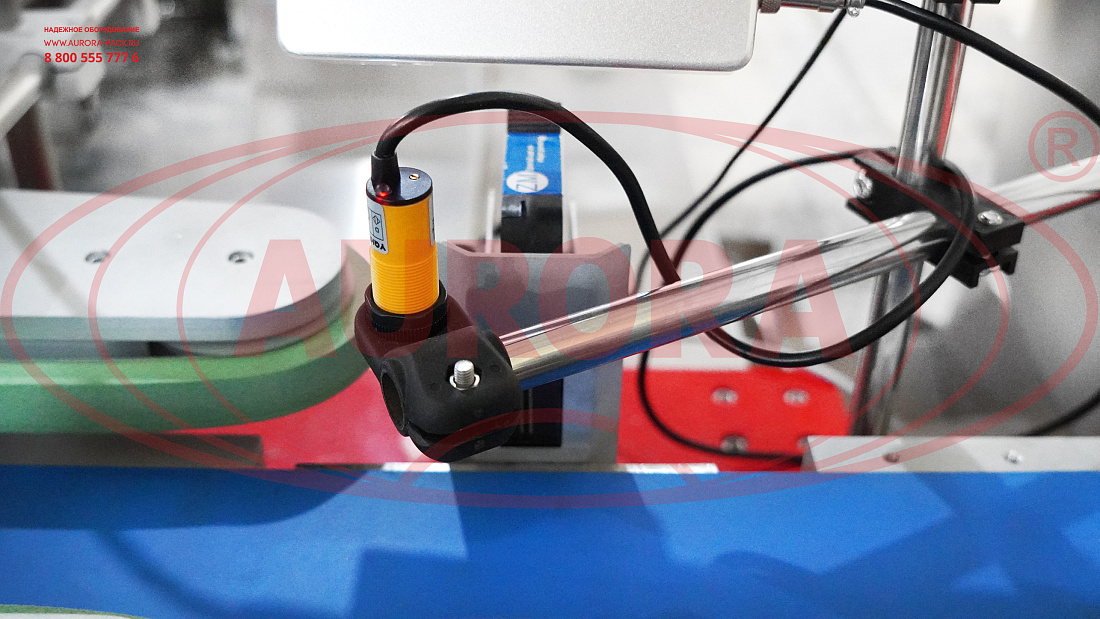

Коробки в сложенном виде укладываются оператором в специальный магазин, откуда по направляющим распределяются в ячейки транспортера. После срабатывания синхронизации датчиков наличия короба, наличия продукта и наличия заготовок короба в зоне формирования происходит наполнение короба продуктом при помощи механизма проталкивания. Коробки в сложенном виде одна за одной извлекаются вакуумными присосками из магазина заготовок при каждом такте устройства. С помощью механизма раскрытия заготовок короба и фиксаторов короба распрямляются и устанавливаются на конвейер. При продвижении по транспортеру зоны формирования картонного короба при помощи направляющих происходит складывание боковой крышки короба, при помощи прижимной пластины – верхнего подгибаемого клапана боковой крышки. По направляющим транспортера готовый продукт перемещается в зону этикетирования. Датчик наличия тары фиксирует появление упаковки, запуская привод аппликатора этикетки. Этикетка захватывается началом пачки, распределяясь по поверхности. Отделение этикеток от носителя (подложки) происходит за счет перегиба подложки вокруг адаптера (ножа) установки. Прижимная щетка задает необходимое направления наклеивания этикетки на заднюю крышку пачки. Пачка движется далее по транспортеру и захватывается лентами обкатчика, проходит зону наклейки этикетки и после снова поступает на транспортер. Использованную подложку подматывает приемная ось. Подложка закрепляется на ней с помощью устройства зацепления, обеспечивающего быструю зарядку рулона и быстрый съём использованной подложки. Коробка с этикеткой перемещается в зону выгрузки.

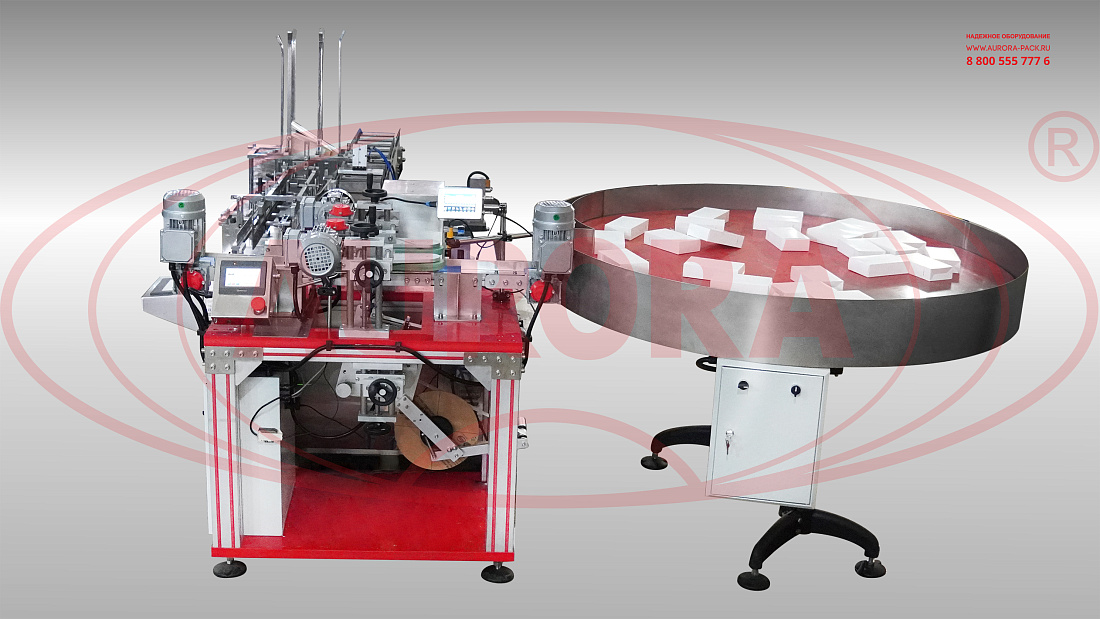

Основные элементы

• Корпус;

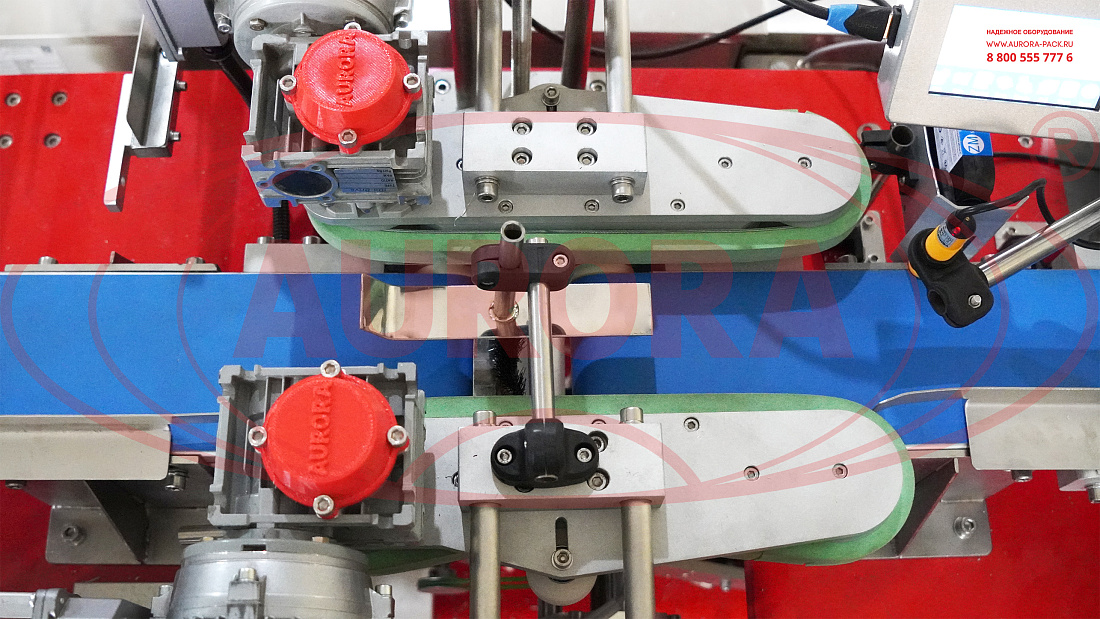

• Транспортер ленточного делителя упаковки/тары;
• Магазин для загрузки коробов, подлежащих формированию;

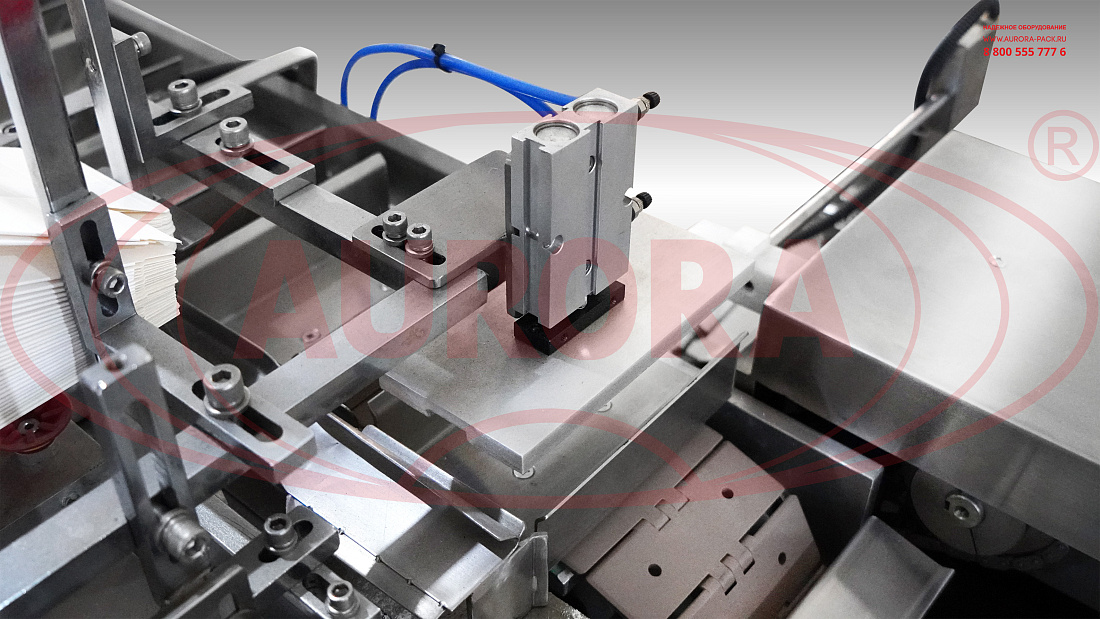

• Пневмоцилиндр прижима продукта/упаковки;

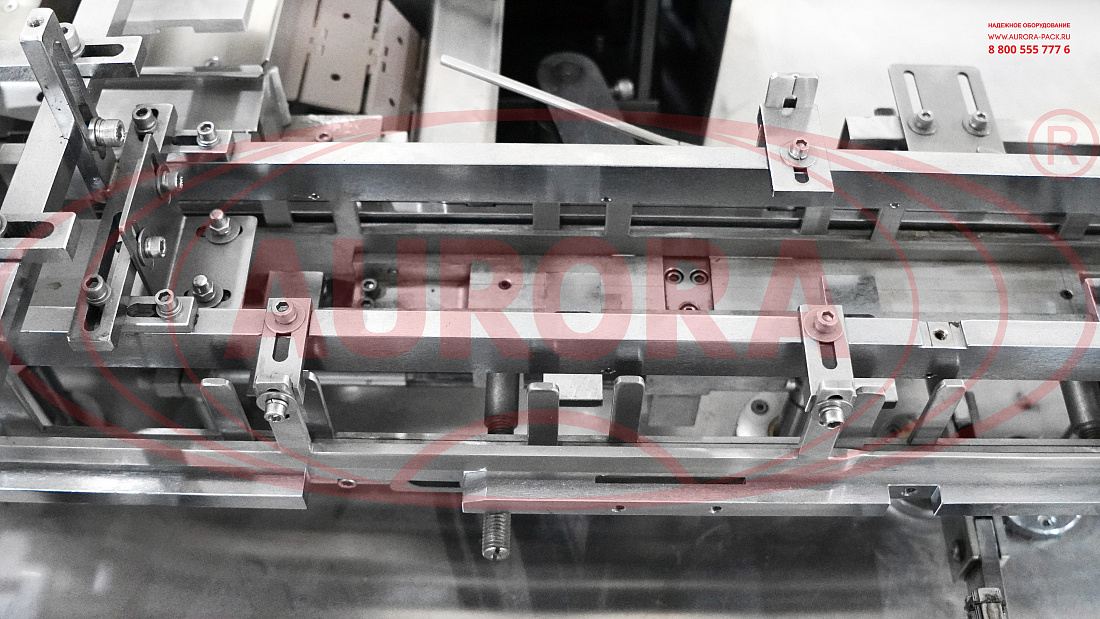

• Транспортер зоны формирования короба;

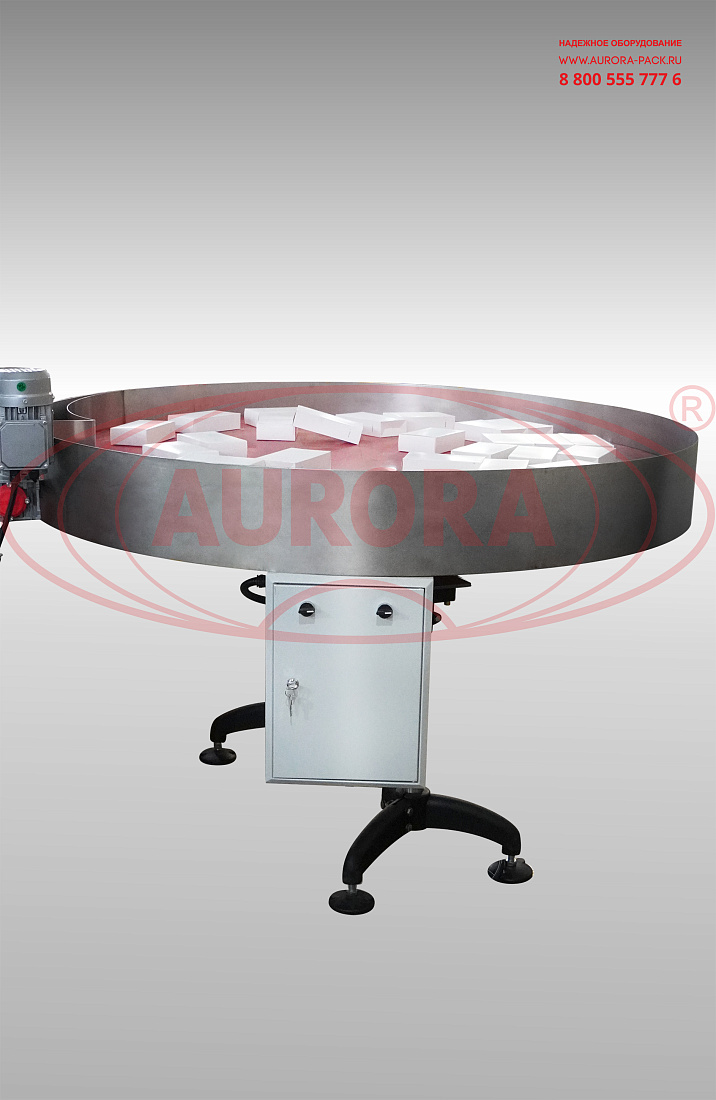

• Направляющие зоны выгрузки готового продукта;
• Блок подготовки воздуха;
• Сенсорная панель управления;
• Сетевой переключатель «Вкл/Выкл»;
• Кнопка «Экстренный стоп»;
• Маховик движения транспортера зоны формирования короба в ручном режиме;

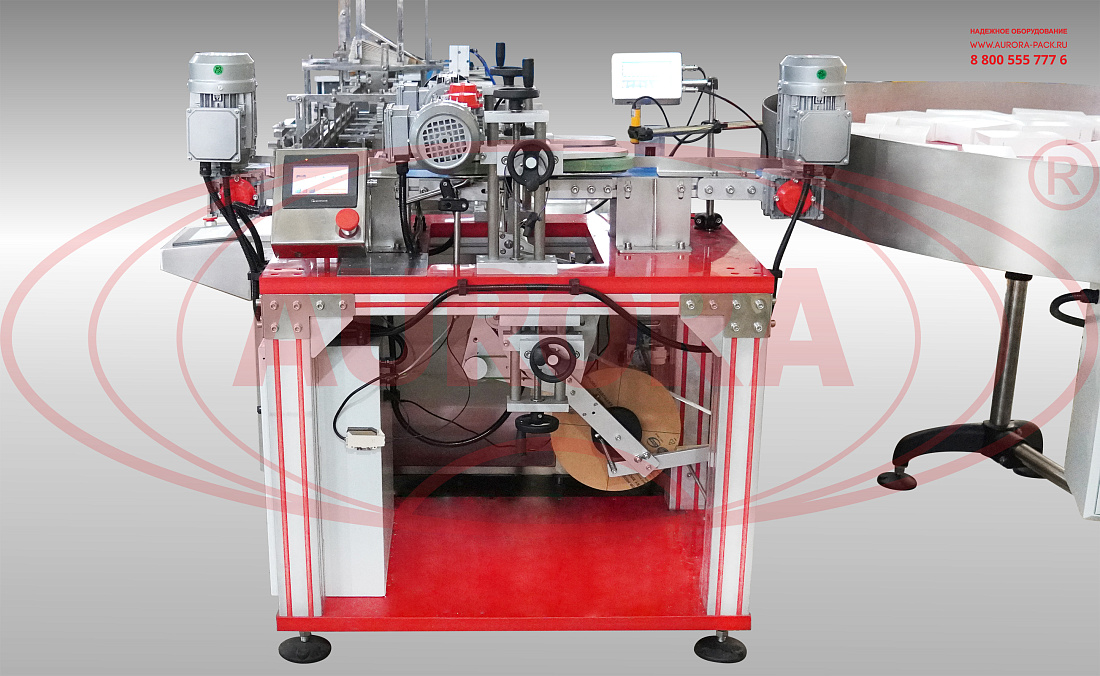

• Установка этикетировки АЭ-10.

Преимущества

• Высокая производительность – за один час работы машина упаковывает до 1200 коробок;
• Полная автоматизация всех процессов, что минимизирует нагрузку на персонал;
• Стабильность и синхронизация работы за счет наличия датчиков на всех участках;
• Прогрессивная система управления, обеспечивающая удобство настройки и контроля;
• Простота в уходе и обслуживании.

Универсальность

Конструктивные возможности картонатора позволяют выполнять переналадку для работы с коробками и пачками различных типоразмеров.

Удобство работы

Скорость картонирования, время запуска захвата коробок и другие ключевые параметры рабочих процессов выполняются при помощи панели управления, оборудованной цветным touch-screen экраном. Установка этикетирования оснащена собственной панелью, с которой также производится настройка маркиратора (при выборе машины в комплектации с ним).

Варианты исполнения

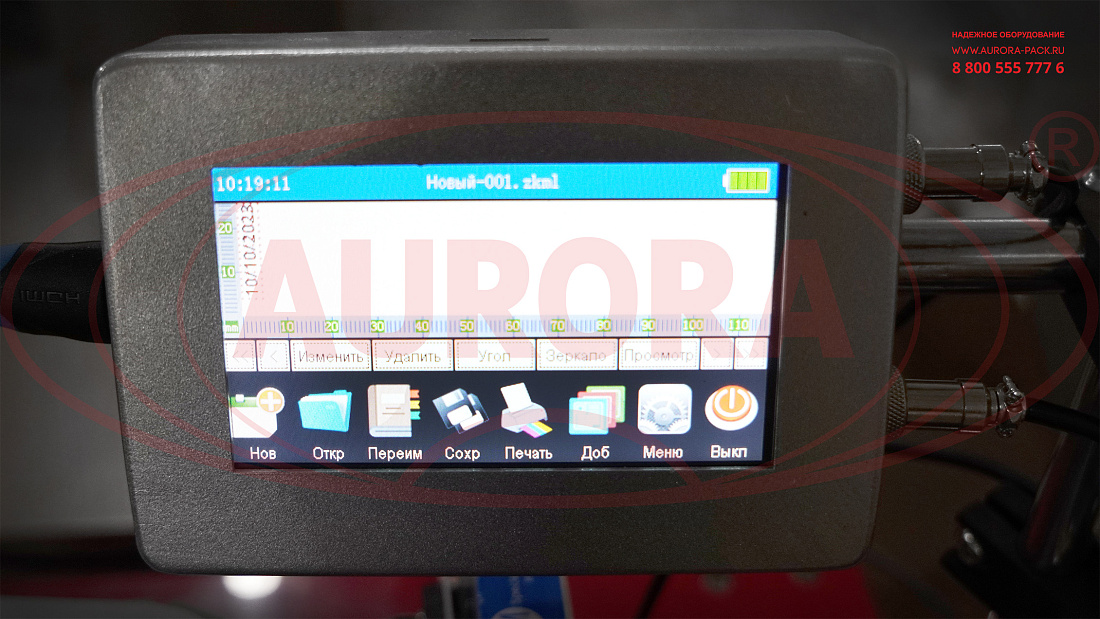

Картонажная машина может изготавливаться в расширенной комплектации с каплеструйным маркиратором, предназначенным для нанесения текстовой, цифровой и графической информации на коробки, в том числе DataMatrix, QR-кодов, штрих-кодов EAN-13 и других идентификационных обозначений.

Безопасность

Картонирующая машина соответствует всем требованиям, предъявляемым к оснащению пищевых, химических и фармацевтических производств. При изготовлении оборудования для упаковки продукции в коробки используются высококачественные материалы, которые не оказывают вредное воздействие на организм человека и окружающую среду на всех заданных режимах работы, предусмотренных в условиях эксплуатации.
