Широкоуниверсальная этикетировочная линия серии АЭ-5 обеспечивает качественное нанесение этикеток с датой на самоклеящейся основе на тару с последующей обкаткой. Установка имеет гибкую модульную архитектуру, которая предусматривает компактное размещение технологических узлов. Встроенный термотрансферный принтер проставляет на этикетке различные цифро-буквенные символы (дату, серию, место производства и т. д.).

Конструктивные возможности линии позволяют выполнять переналадку рабочих элементов для реализации различных технологий этикетирования — нанесения полностью круговых лейблов и контрэтикеток. Сразу после аппликации этикетка равномерно разглаживается по поверхности тары трехроликовым обкатчиком модели ОЭ-300. Общая производительность линии достигает 1800 шт/ч, что делает ее оптимальной для промышленных площадок со средним и крупным объемом выпускаемой продукции.

Назначение и область применения

Линия предназначена для этикетирования цилиндрических и круглых емкостей (банок, флаконов и других) лейблами на самоклеящейся основе. Оборудование широко применяется на предприятиях, выпускающих косметические уходовые средства, товары личной гигиены, кожные антисептики, средства бытовой химии, зоотовары и другую продукцию.

Принцип работы

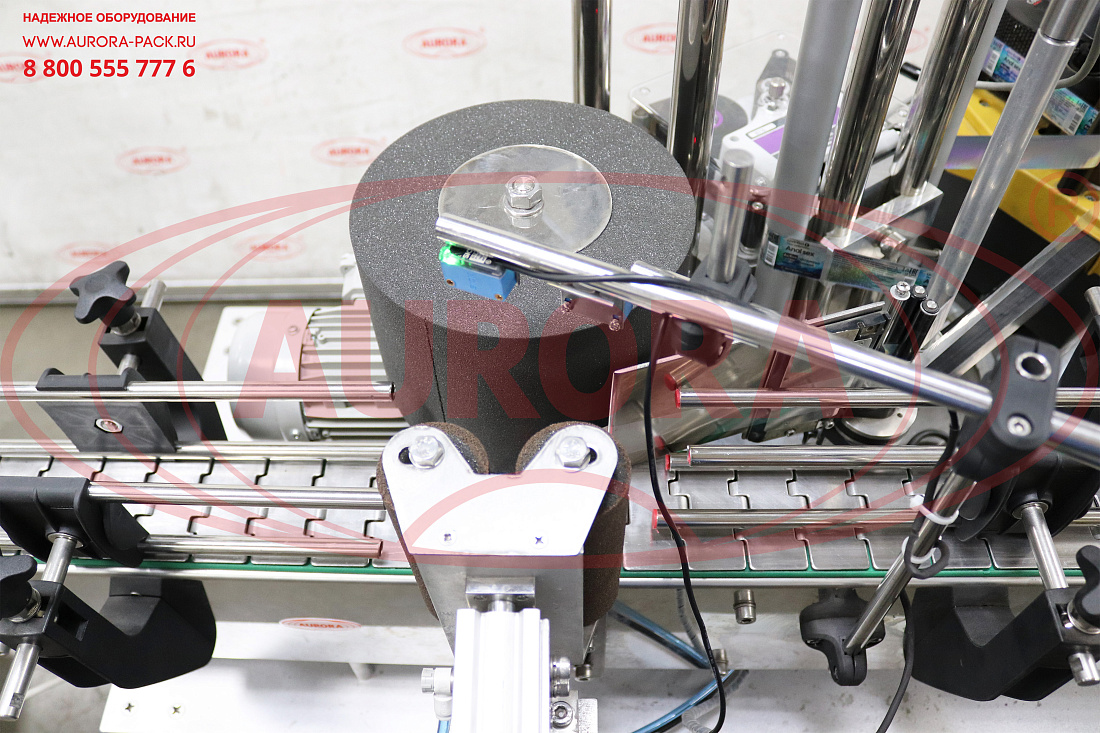

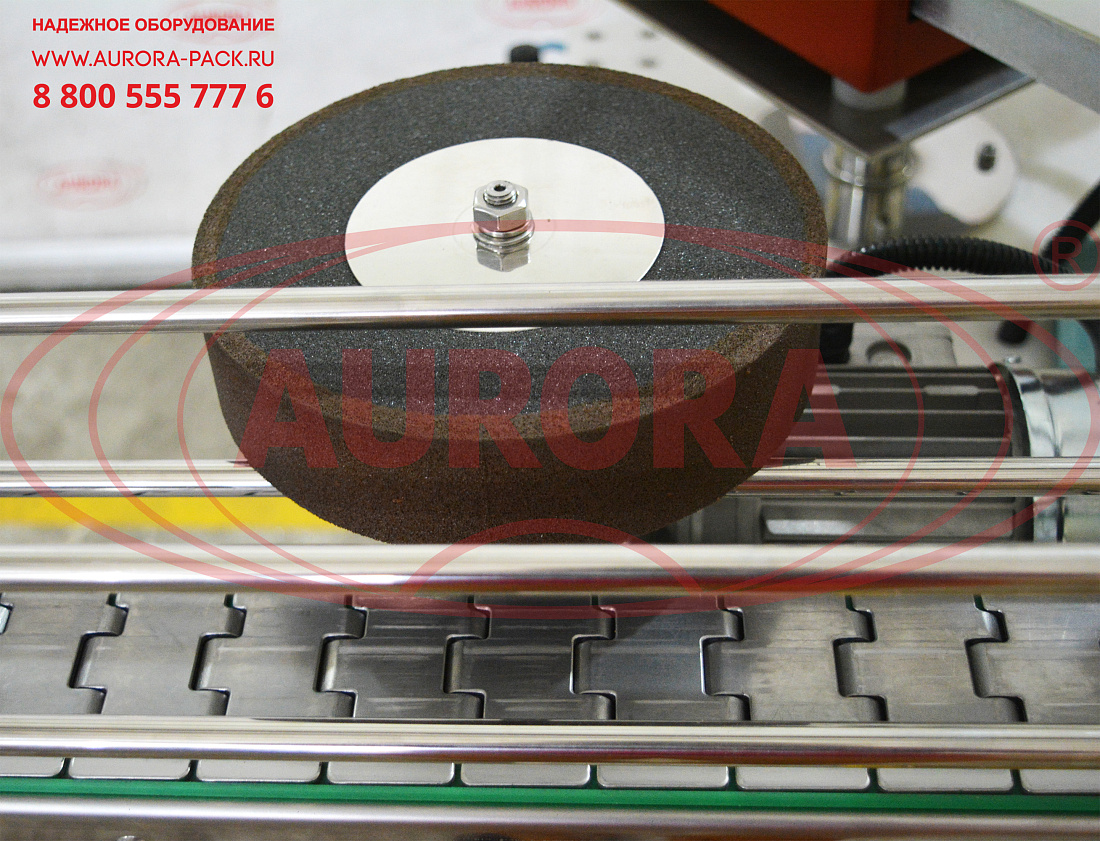

Тара по транспортеру поступает в зону этикетирования. При попадании флакона на позицию аппликации срабатывает датчик. Одна этикетка отделяется от подложки и наносится на поверхность тары. Парные ролики, посредством работы пневмоцилиндра, выдвигаются, прижимая тару к основному валику, таким образом производя разглаживание лейбла. Этикетированная тара продолжает движение по транспортеру к следующей технологической позиции.

Основные элементы

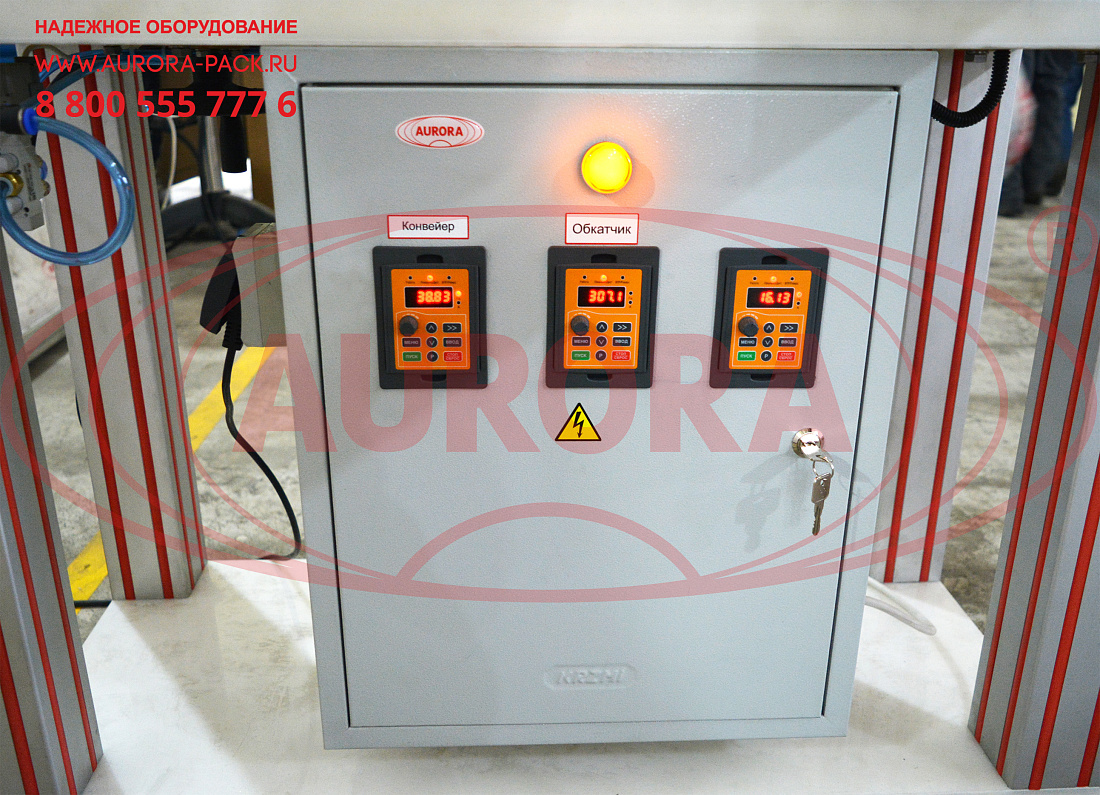

  • Шкаф с электрокомпонентами;
  • Датчик тары аппликатора;
  • Электродвигатель;
  • Транспортер;
  • Датчик наличия тары обкатчика;

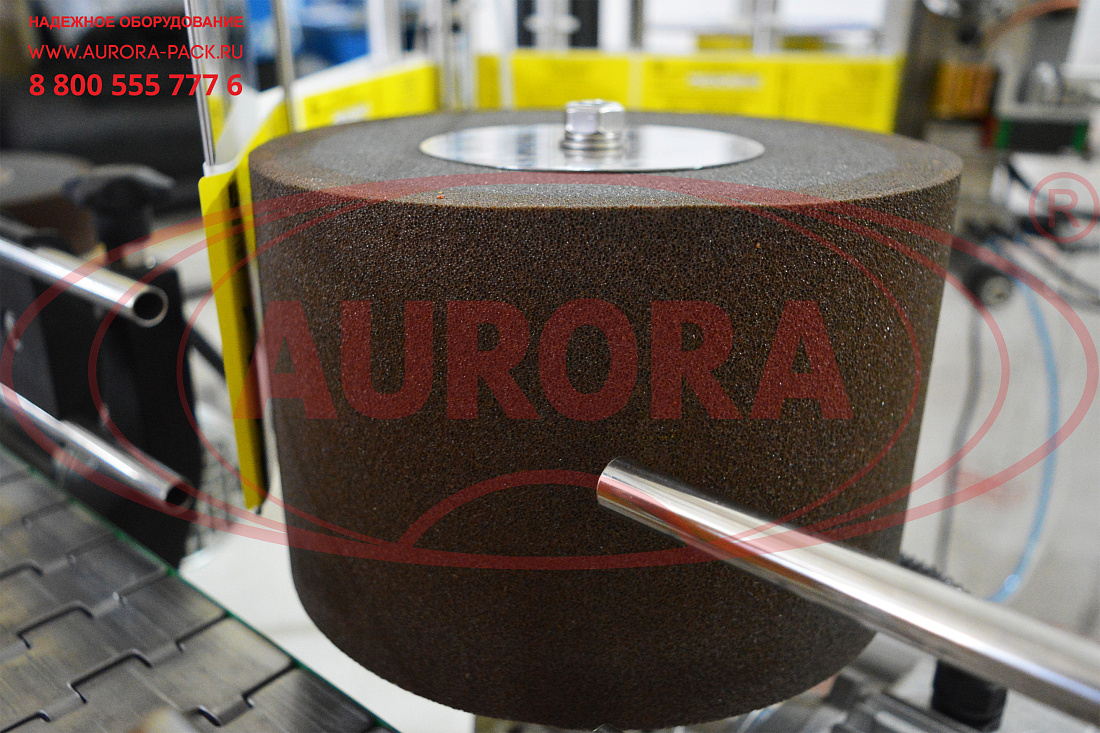

  • Обкатчик;

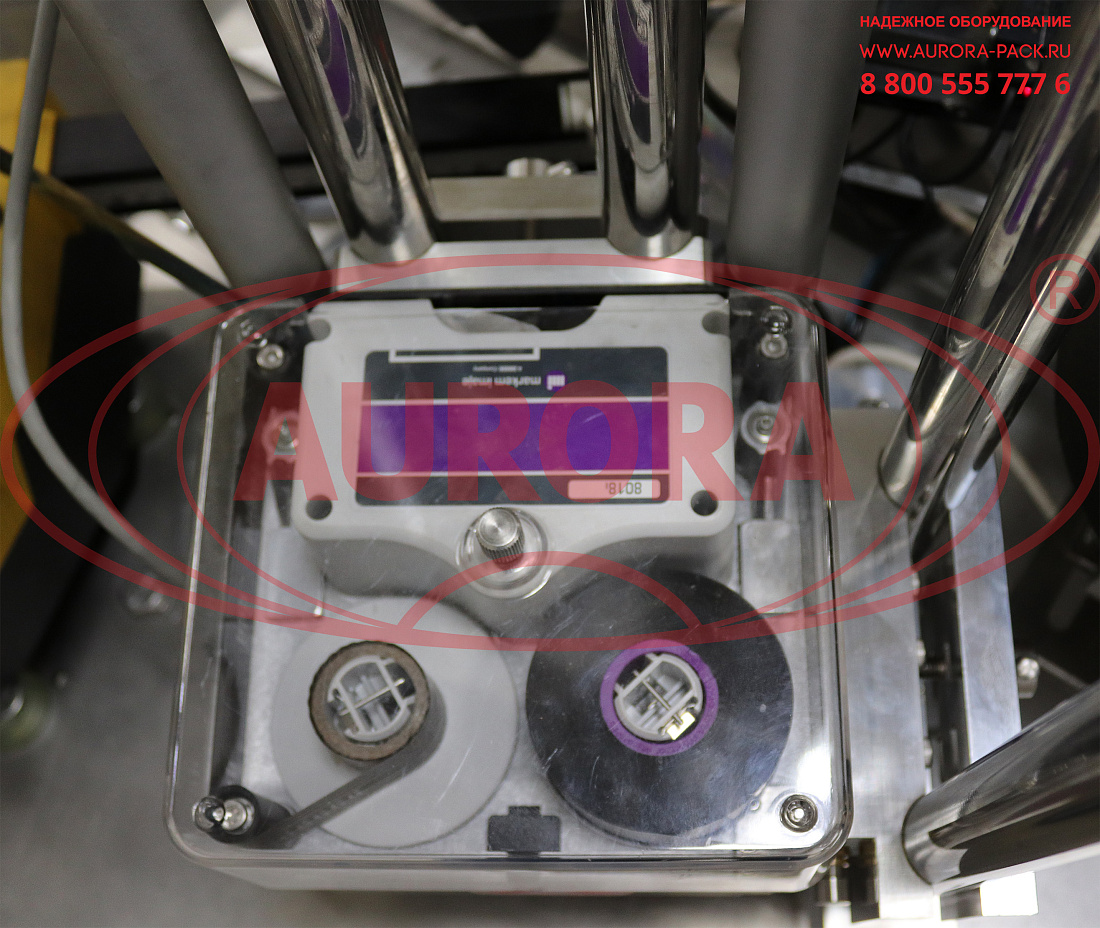

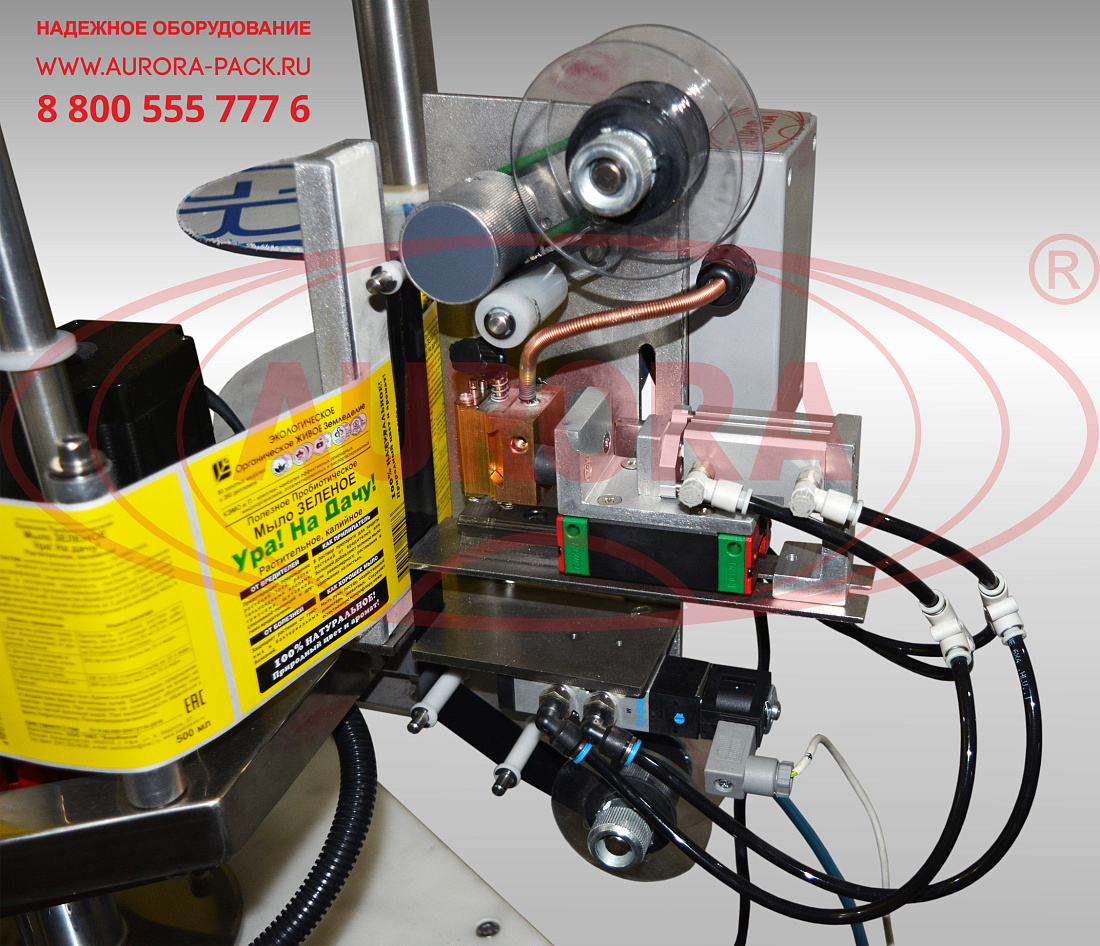

  • Датировщик;

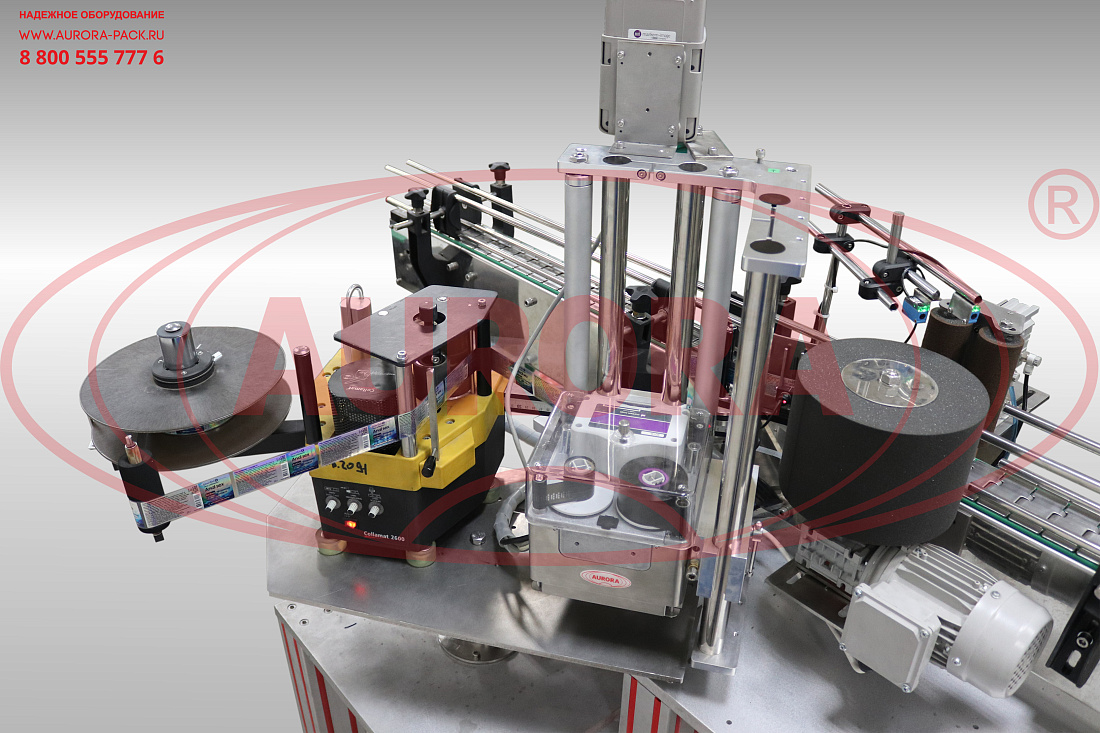

  • Аппликатор;

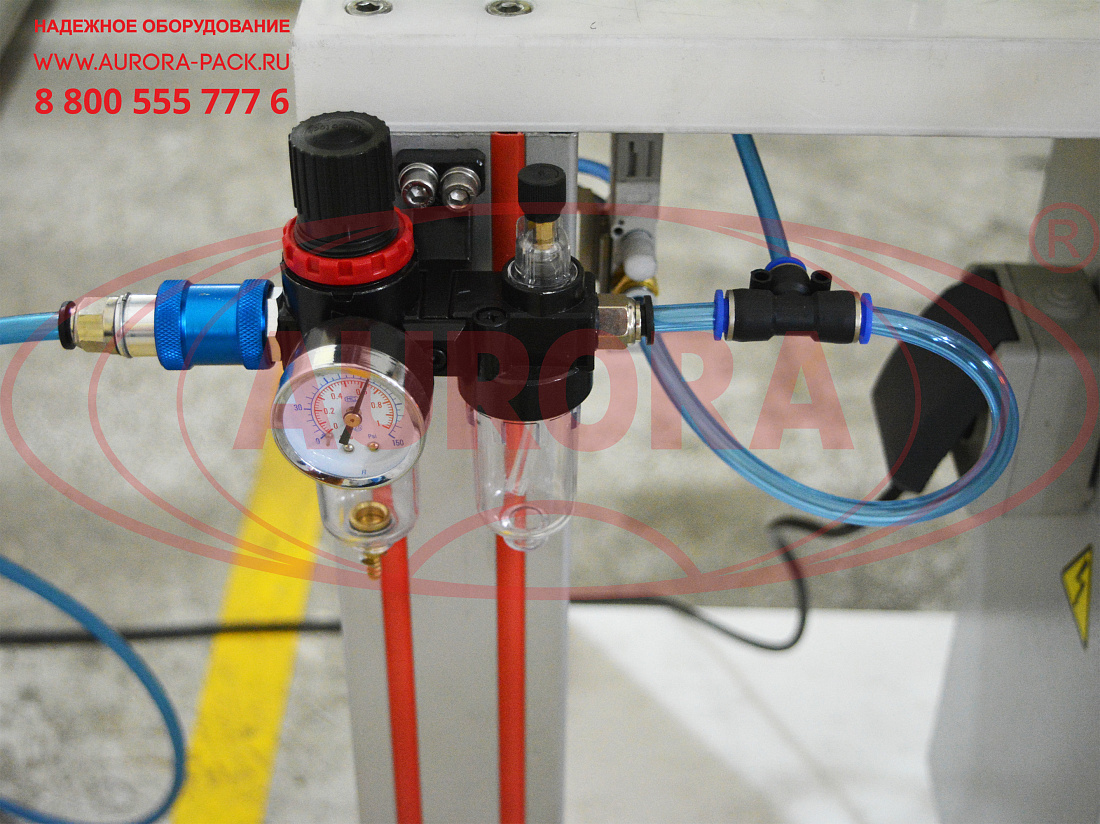

  • Блок подготовки воздуха (регулятор давления);
  • Кнопка «Аварийный стоп»;
  • Кнопки «Пуск» и «Стоп»;
  • Индикатор сети.

Преимущества

  • Точная наклейка маркировочных изделий без смещений и иных дефектов;
  • Синхронизация процессов аппликации и обкатки за счет наличия ультразвукового датчика наличия этикетки;
  • Широкие возможности переналадки для работы с этикетками различного формата и типа (круговые, секторные и т. д.);
  • Проставление четкого оттиска переменных данных о продукте термотрансферным принтером;
  • Простота наладки и обслуживания.

Универсальность

Линия демонстрирует качественное нанесение лейблов высотой от 30 до 130 мм и диаметром от 80 до 190 мм на тару широкого диапазона типоразмеров.

Удобство работы

Компактный пульт управления с простым пользовательским интерфейсом позволяет удобно и быстро произвести настройку режима работы. Переналадка выполняется при помощи эргономичных механических регуляторов.

Варианты исполнения

Линия выпускается в модификациях с двумя аппликаторами для одновременного нанесения фронтальной и задней этикетки, с адаптацией к нанесению прозрачных этикеток, в двухпоточном исполнении, а также для работы с квадратными и плоскими флаконами.

Безопасность

Линия изготавливается в строгом соответствии с ключевыми стандартами промышленной безопасности. Полная автоматизация процессов исключает риск случаев травматизма. Для экстренной остановки работы предусмотрена опция «Аварийный стоп».

Отрасль:
  • Косметика
  • Комплексное оснащение фармацевтического производства
  • Химия
  • Другие отрасли промышленности
Производительность, шт/час, до:1800
Датчик наличия этикетки:Ультразвуковой
Давление сжатого воздуха, МПа:0,6-0,8
Напряжение, В/Гц:220/50
Потребляемая мощность, кВт:0,4
Габаритные размеры, мм, не более:2000х 1050х1500
Вес, не более, кг:150
Размеры этикеток, мм:Высота 30-130, Диаметр 80-190
Скорость раздачи, м/мин:От 3,0 до 15
Точность нанесения этикетки, мм:±3

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
