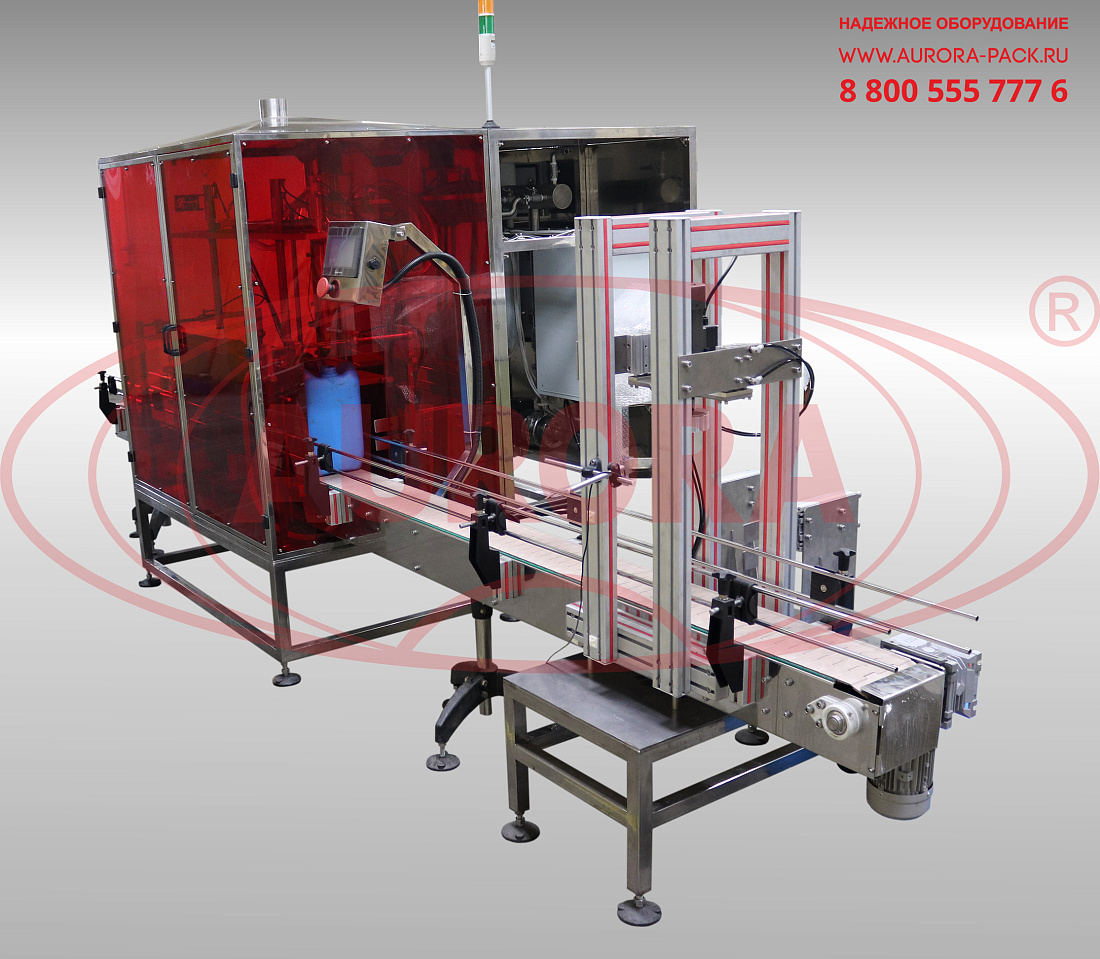

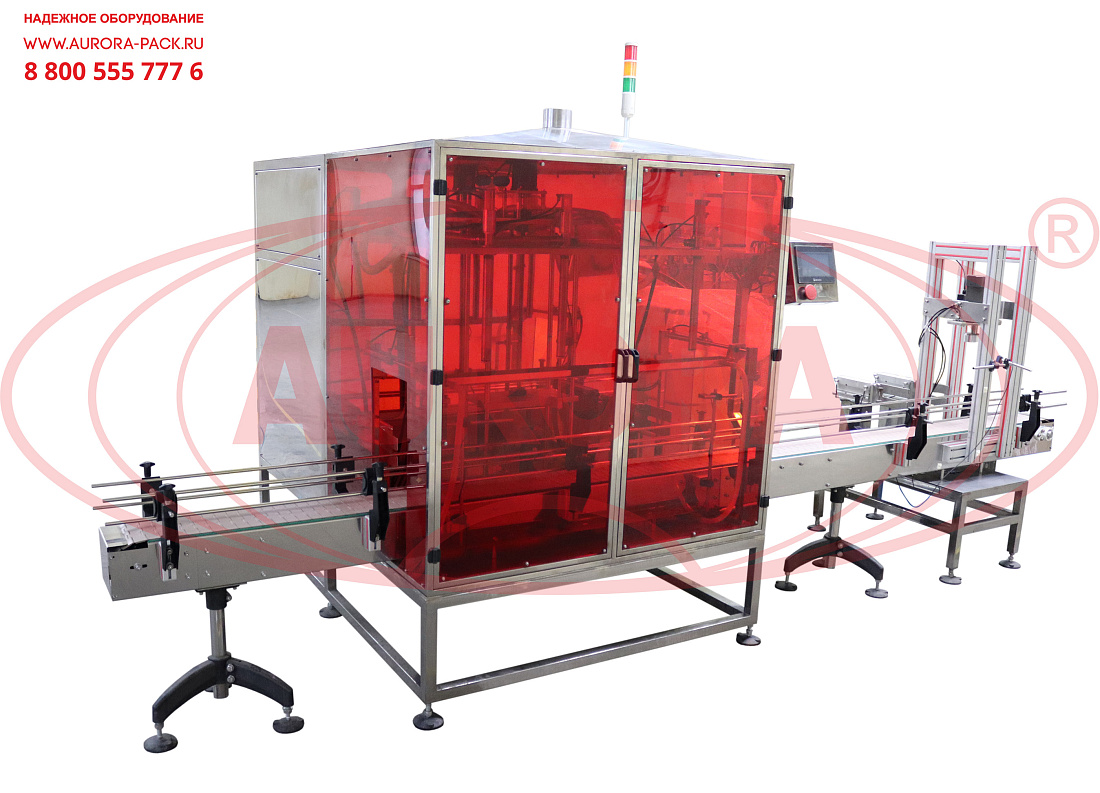

Линия розлива высоко пенящихся агрессивных веществ на расходомерах в канистры 20л серии "МАСТЕР"

Широкоуниверсальная линия розлива спроектирована специально для фасовки сильнопенящихся продуктов в крупногабаритную тару. Линия состоит из двух основных функциональных узлов — четырехсопельного дозатора и станции закрутки крышек. Розлив осуществляется при помощи расходомеров, что позволяет достигать высоких показателей точности и минимизировать излишнее пенообразование продукта.

Технологическая зона дозирования выполнена в защитном корпусе, что обеспечивает чистоту при реализации процесса. На входе в линию установлен насос подачи серии ХМ со степенью защиты IP 54, который адаптирован к работе с химически активными жидкостями с плотностью до 1300 кг/м3. Укупорочный модуль выполняет точную и деликатную укупорку канистр винтовыми крышками. Все процессы реализуются в поточном режиме и управляются при помощи PLC-системы с прогрессивными функциональными возможностями и доступным интерфейсом.

Назначение и область применения

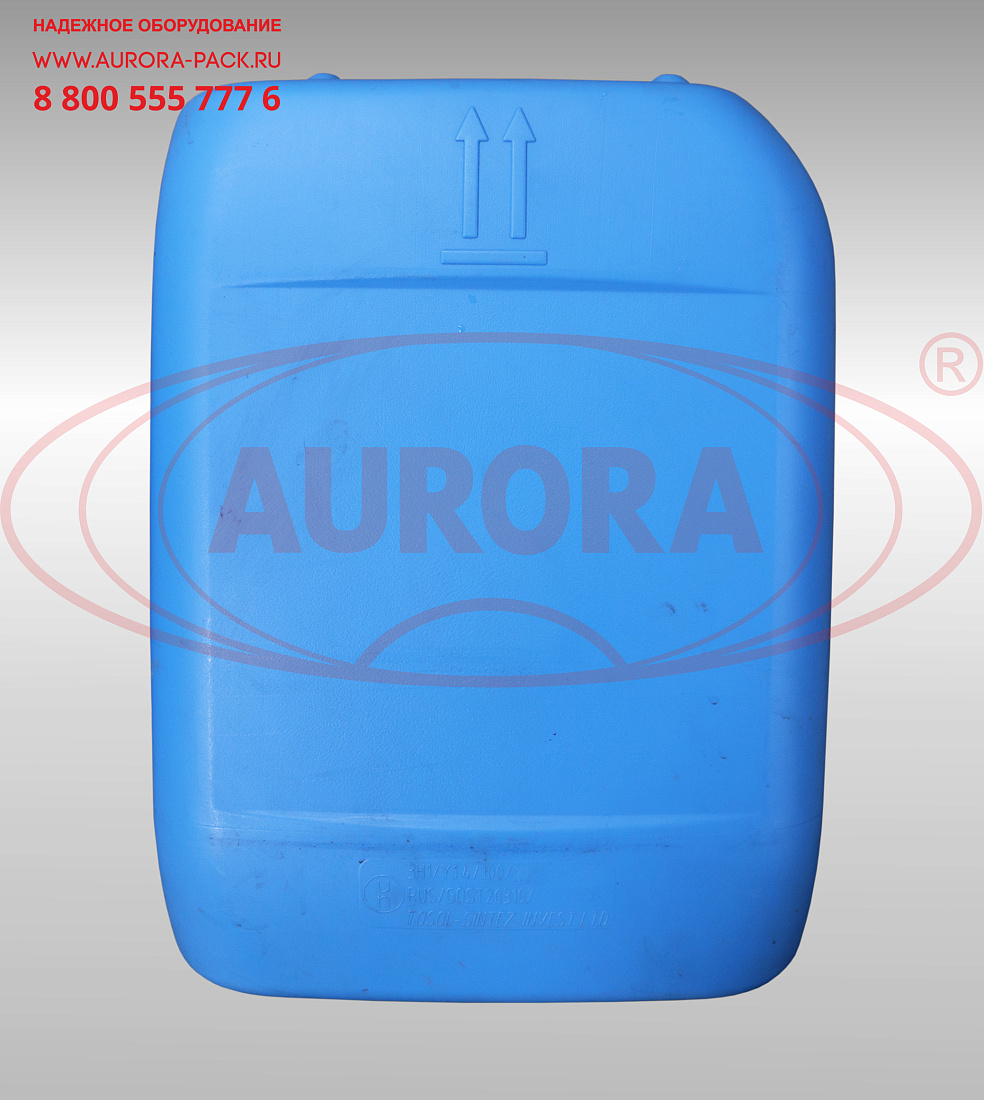

Линия предназначена для выполнения цикла упаковочных операций — дозированной подачи продукта в ПЭТ-канистры объемом 5 л или 20 л и последующей укупорки крышек методом закрутки с заданным моментом. Оборудование широко применяется на участках фасовки удобрений, строительных жидкостей, автомобильной косметики, жидкого мыла, шампуней и широкого спектра других продуктов.

Принцип работы

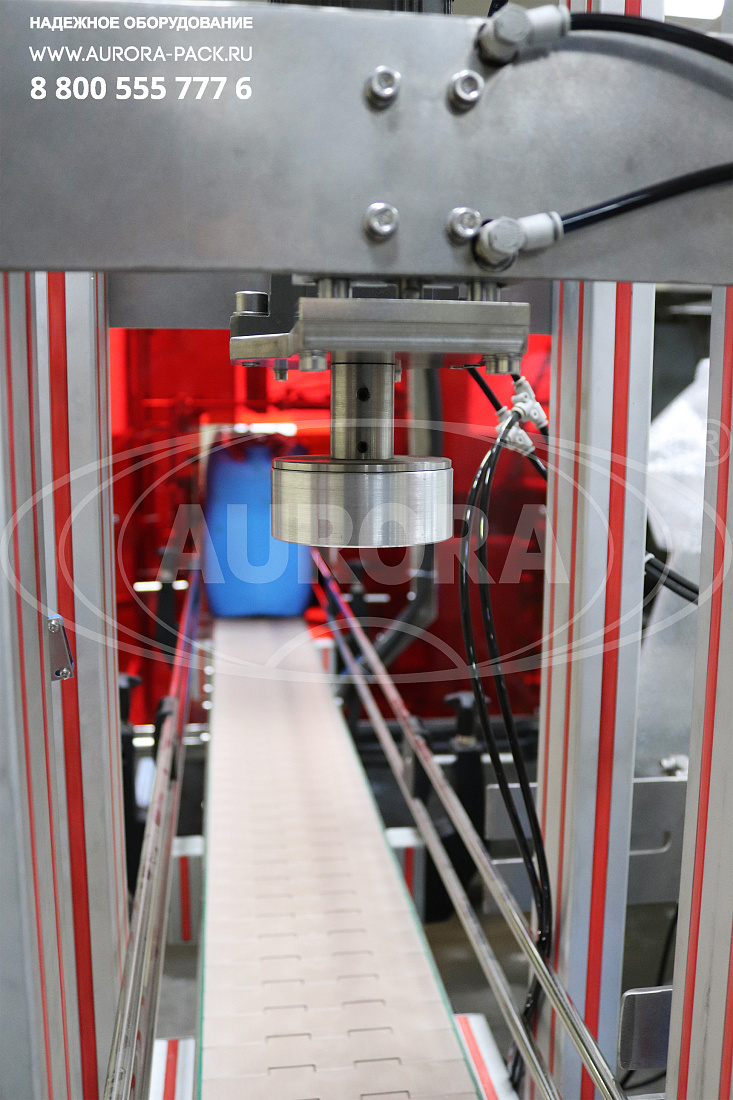

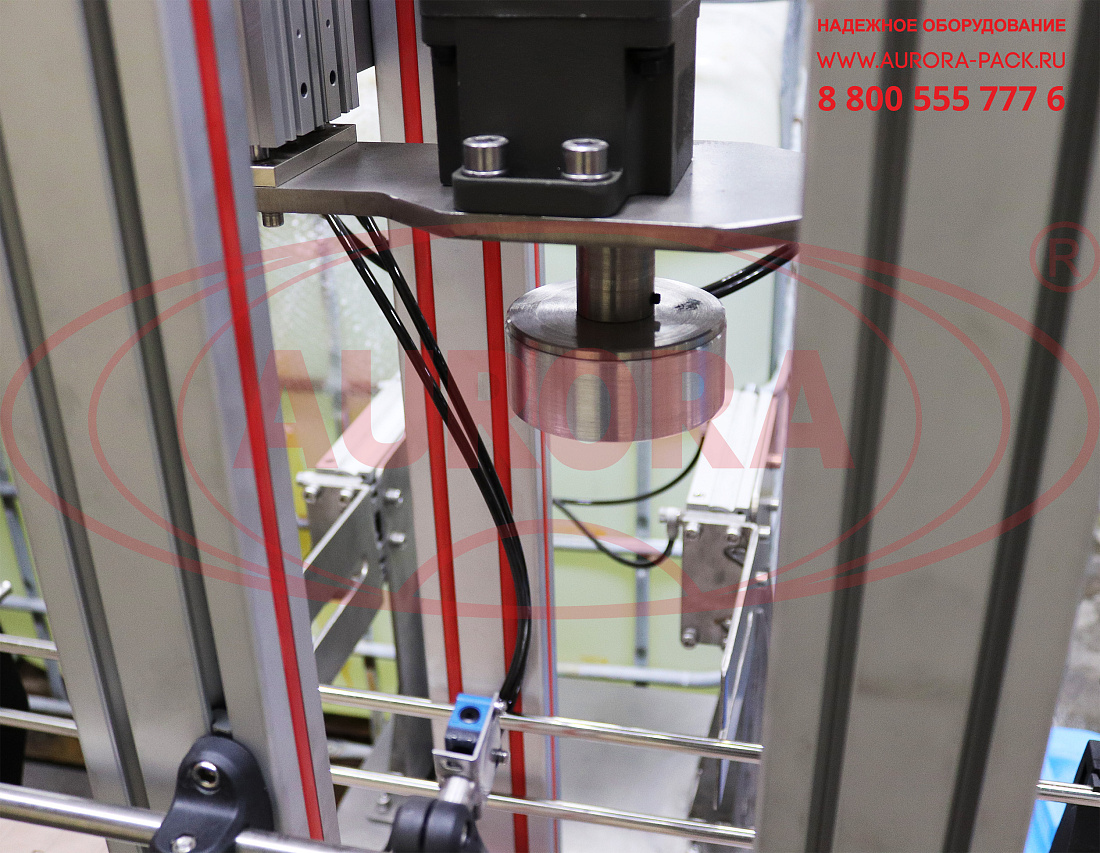

Канистры по транспортёру перемещается в зону розлива. Датчик подает сигнал о поступлении первых четырех канистр, после чего задвигается каплесборник, и сопла плавно опускаются. Производится дозирование, в процессе которого сопла поднимаются параллельно с уровнем жидкости в канистрах. По окончанию дозирования каплесборник задвигается, и канистры возобновляют движение по транспортёру в зону закрутки. В процессе перемещения оператор вручную устанавливает крышки на канистры, а затем укупорочная головка закручивает крышку. Канистра двигается далее в зону выхода или на следующий технологический участок.

Основные элементы

Автомат розлива МД-500ДЛ:

• Рама;
• Технологическая зона дозирования;
• Вытяжка;
• Светосигнальная колонна;
• Панель управления;
• Защитный корпус;
• Линейный транспортёр.

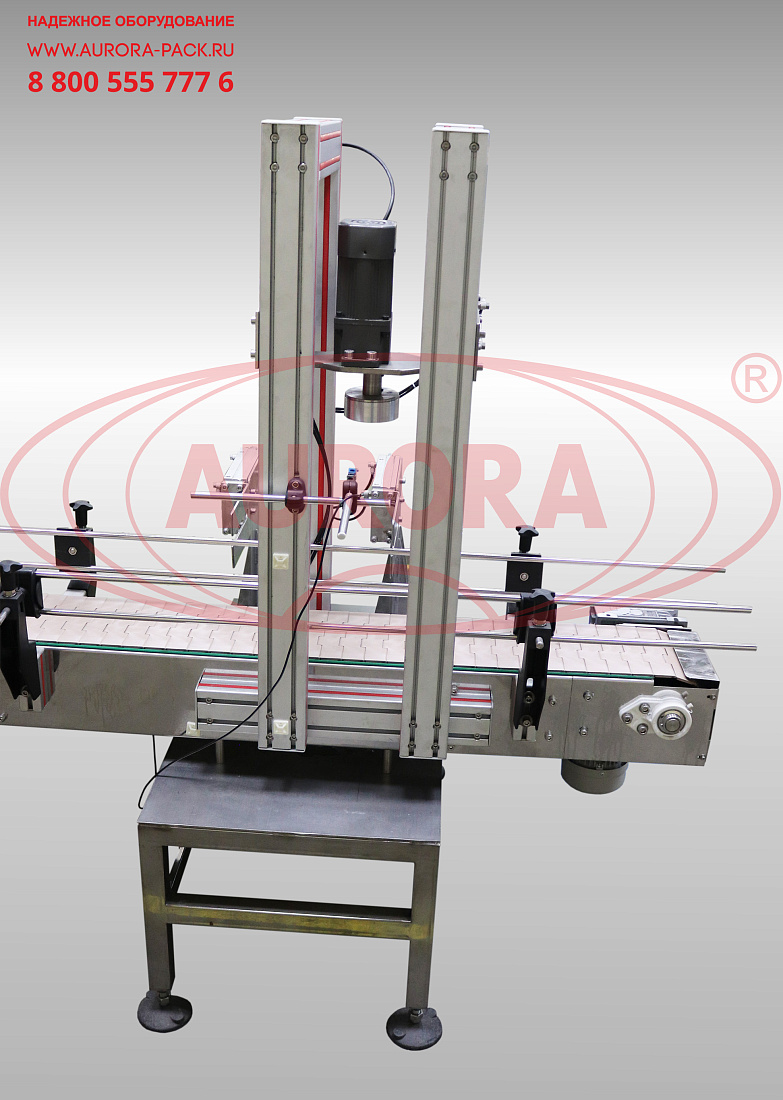

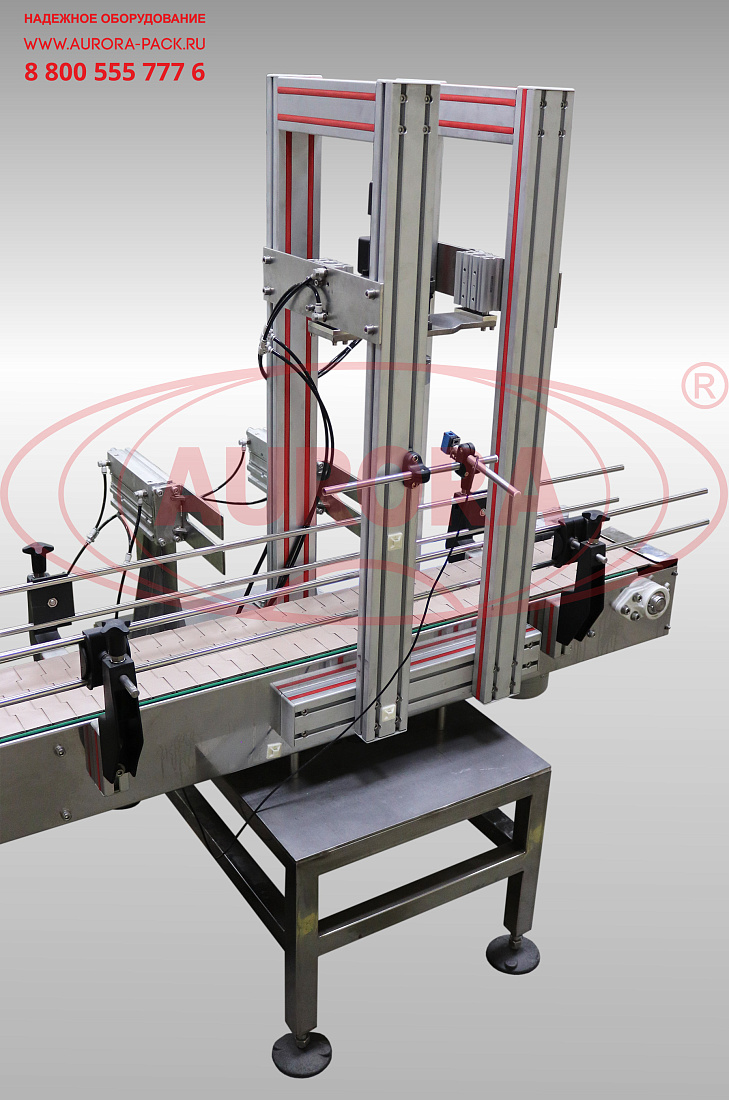

Автоматический линейный укупор МЗ-400РЛ:

• Стойка;
• Рельс;
• Отсекатель входной;
• Датчик наличия тары;
• Укупор;
• Опорная рама;
• Регулировочная пластина;
• Отсекатель выходной;
• Транспортер;
• Регулируемые ножки.

Преимущества

• Индивидуальная настройка объема дозируемого продукта для каждого цилиндра;
• Регулировка положения дозирующих сопел в соответствии с габаритами тары;
• Функция замедления скорости дозирования позволяет достигать высокой точности;
• Проточная часть насосов изготовлена из высококачественной нержавеющей стали AISI 316;
• Быстрая и ровная закрутка крышек без риска их деформации;
• Простота управления, ухода и обслуживания.

Универсальность

Линия подходит для работы с продуктами жидкой, вязкой и гелеобразной консистенции. При необходимости производится переналадка на канистры другого формата.

Удобство работы

Детальная настройка работы узлов и контроль за ходом всех процессов выполняются при помощи панели оператора с сенсорным экраном. Функция сохранения параметров избавляет от необходимости повторного ввода данных при каждом запуске оборудования.

Варианты исполнения

Данная линия изготавливается в исполнении со станциями забивки, системой нанесения этикетки, датировщиком и другим дополнительным оборудованием, которое позволит расширить функциональные возможности комплекса.

Безопасность

Установка отвечает всем требованиям промышленной безопасности и демонстрирует надежную работу даже с легковоспламеняющимися продуктами. Система встроенных датчиков обеспечивает стабильную реализацию процессов и отсутствие технических сбоев.
