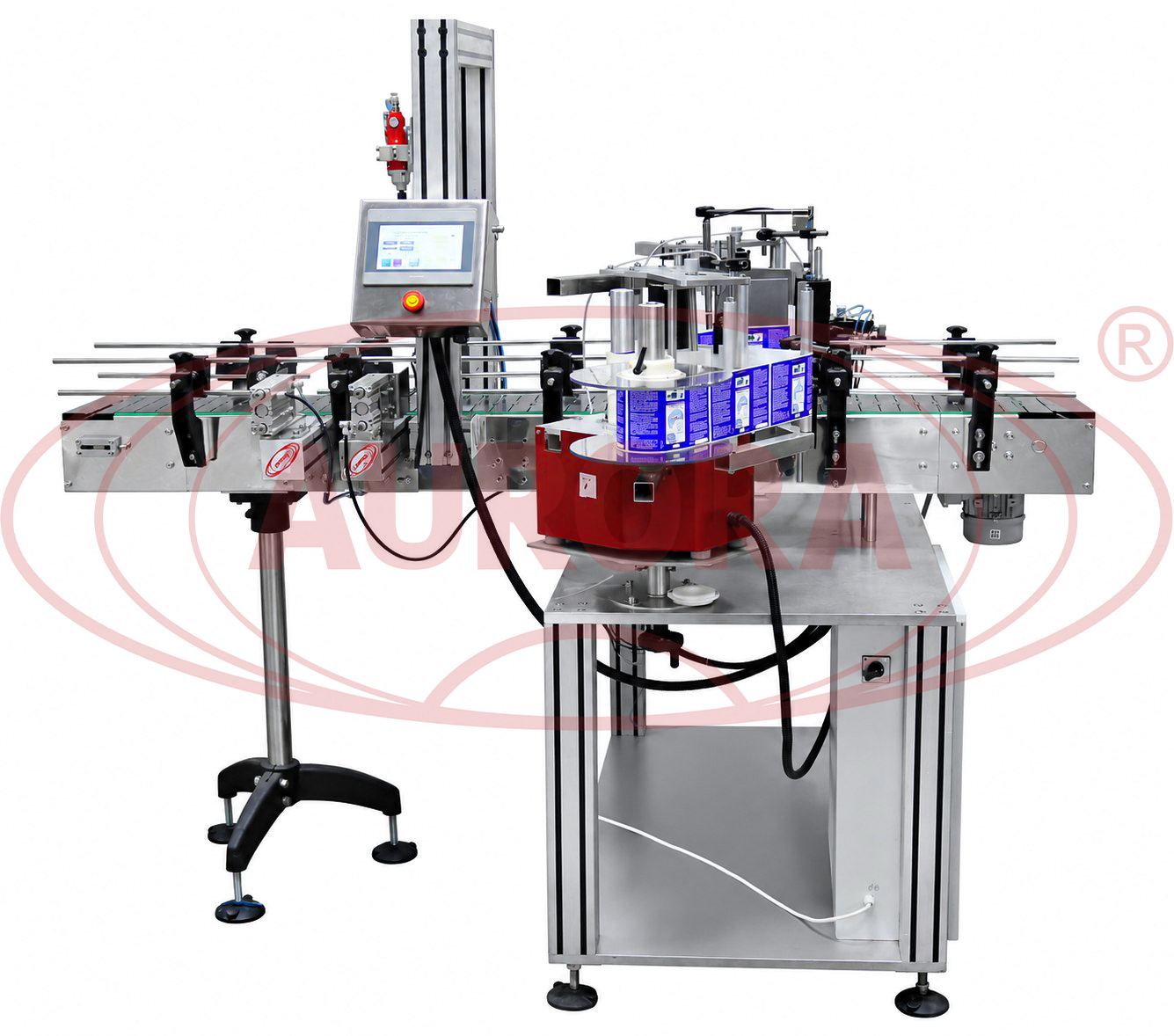

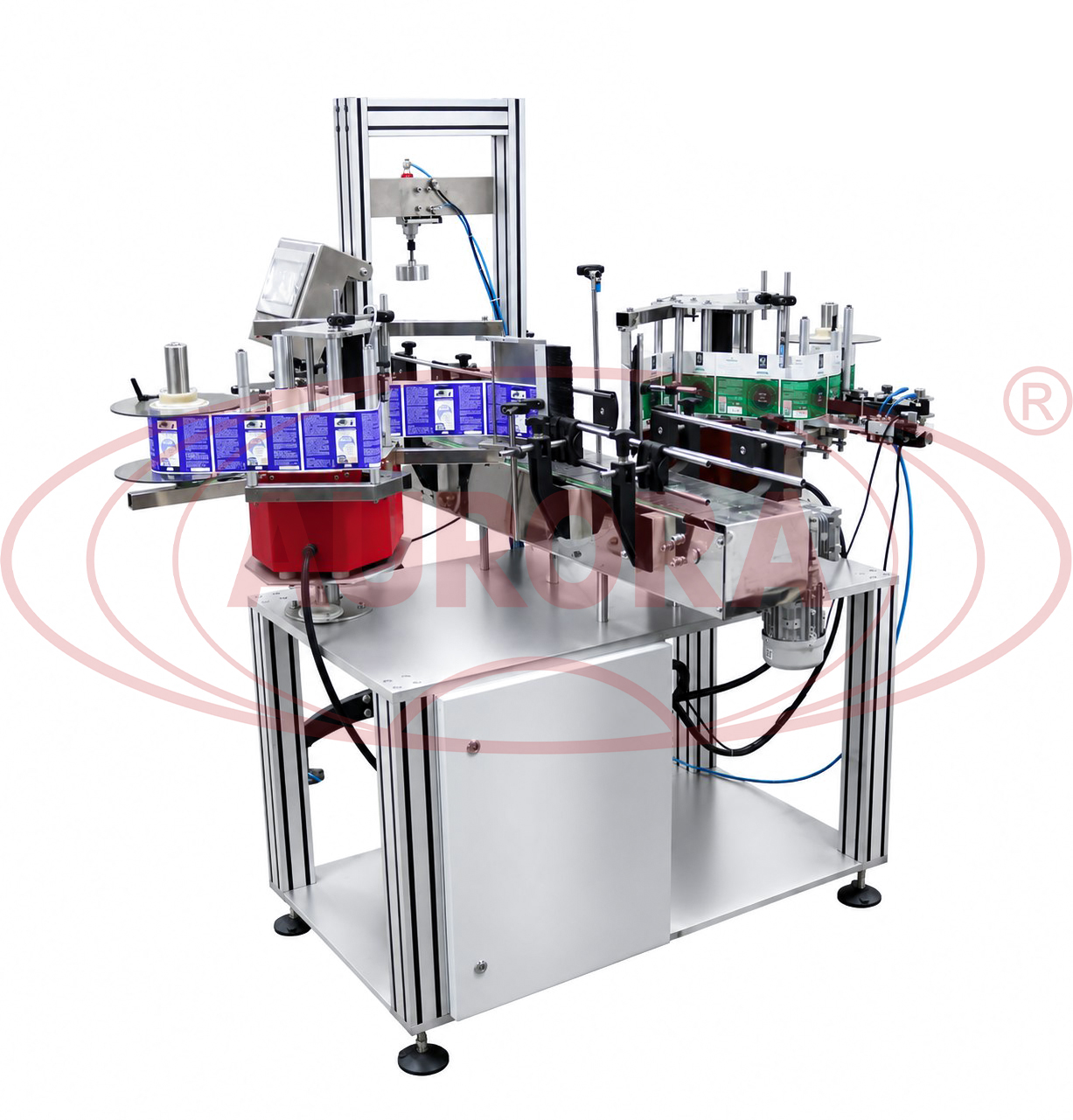

Малогабаритная машина линейного типа качественно и быстро реализует непрерывный цикл упаковочных операций в автоматическом режиме. Линия выполнена на базе модульной концепции, позволяющей значительно экономить рабочее пространство. Основными рабочими узлами являются участки укупорки и этикетировки. Межоперационное перемещение тары выполняется пластинчатым конвейером.

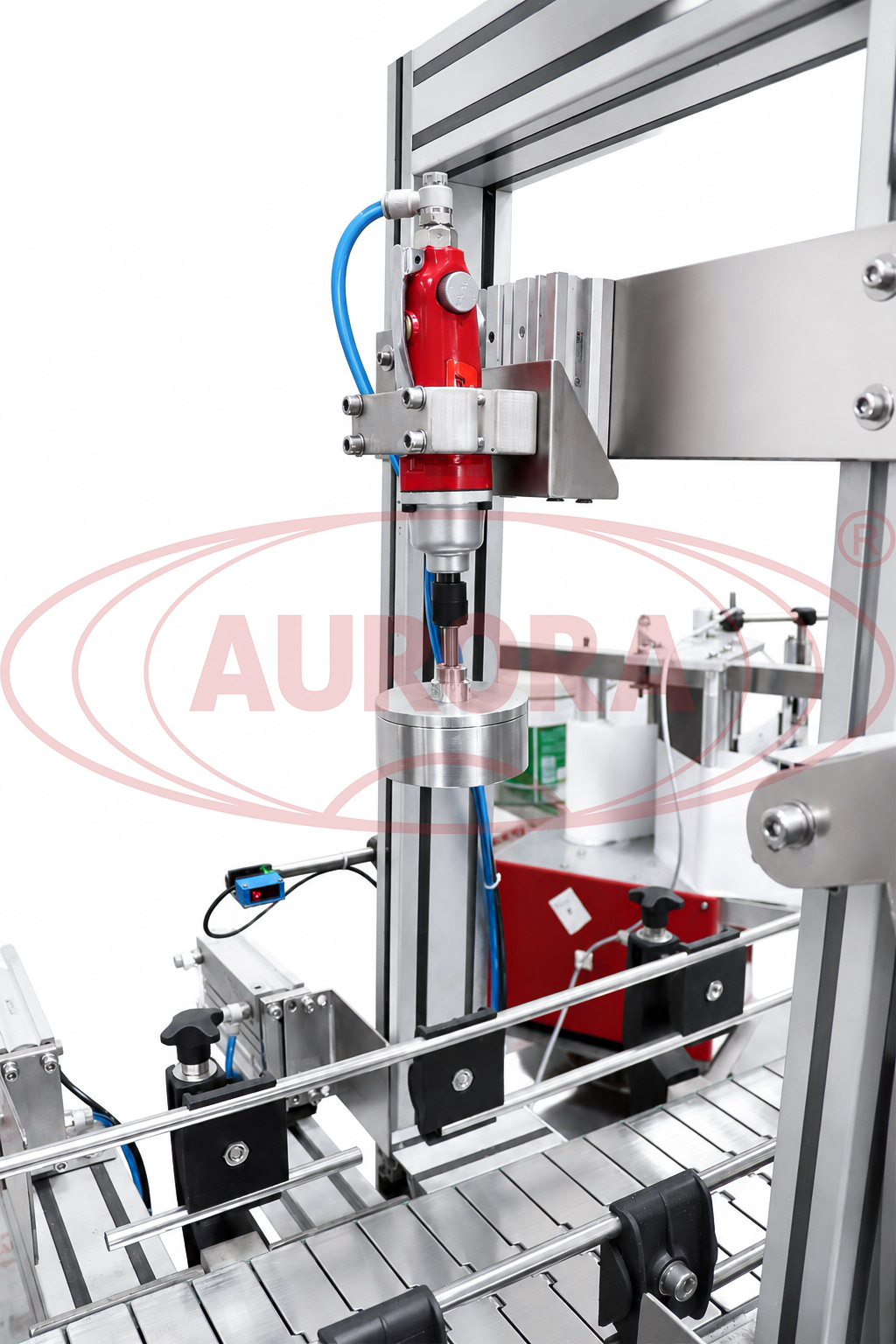

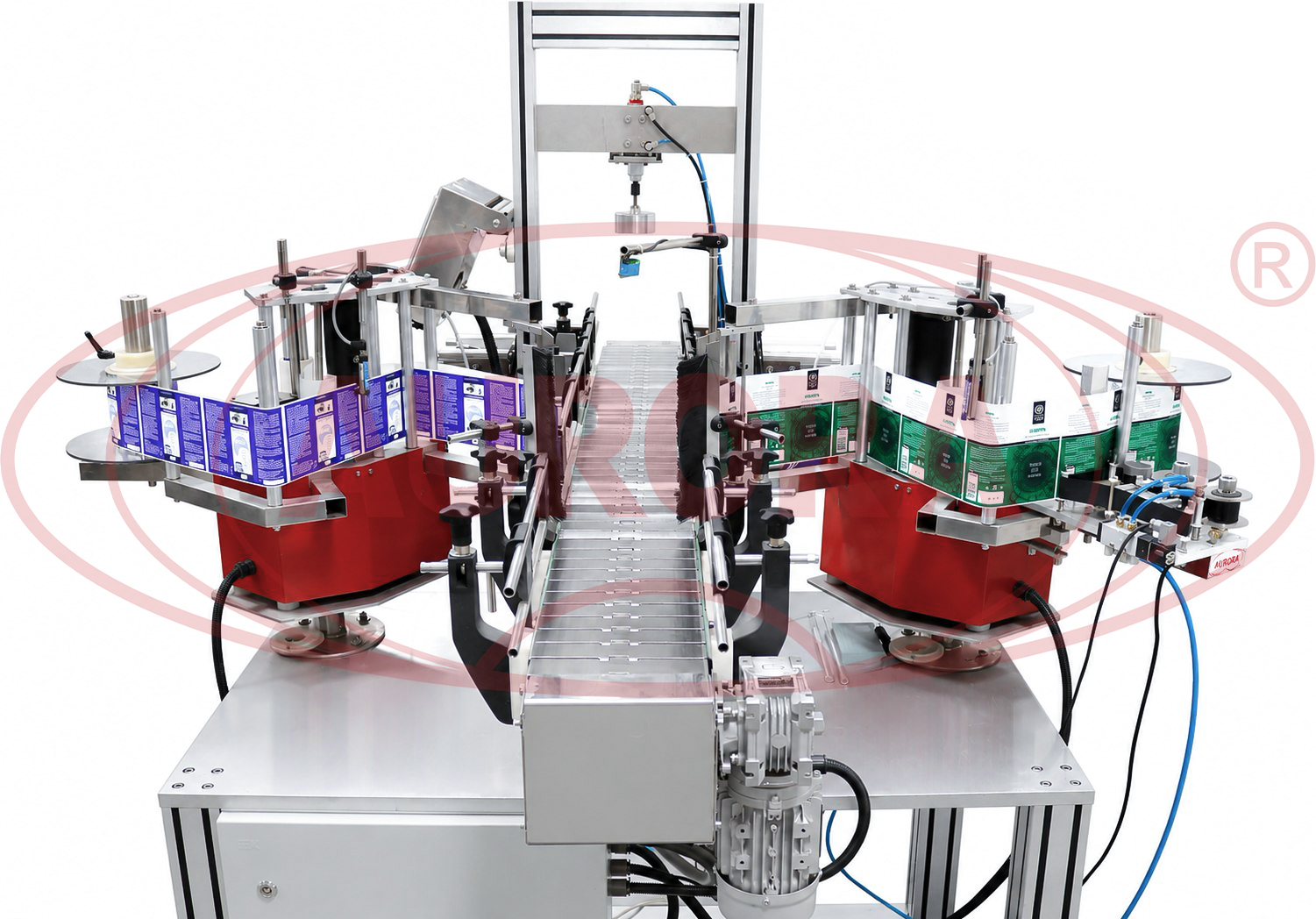

Укупорочная головка оснащена системой подъема, благодаря которой опускается до уровня горловины тары. Узел адаптирован к закрутке винтовых крышек. Установка лейблинга реализует технологию двустороннего этикетирования. Система деликатной обкатки бережно распределяет полотно этикетки по поверхности тары, что исключает ее деформацию или отклеивание. Работа всех узлов синхронизирована и регулируется посредством общей панели управления.

Назначение и область применения

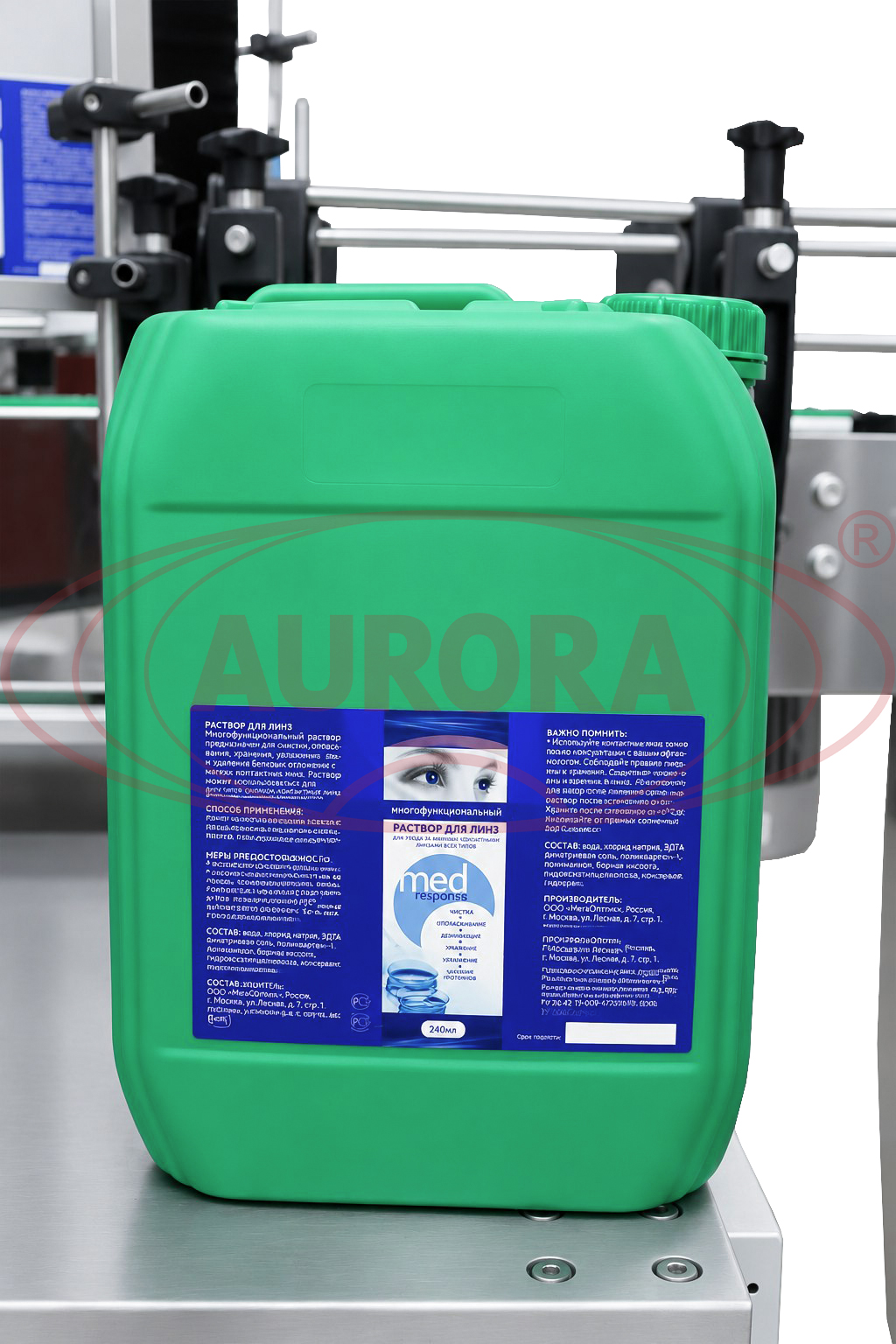

Линия предназначена для автоматической реализации процессов укупорки канистр и других видов ПЭТ и стеклянной тары методом закрутки с заданным моментом, а также нанесения самоклеящихся этикеток на две стороны тары с последующей обкаткой. Установка применяется на площадках предприятий, выпускающих удобрения, кормовые добавки, косметические средства и другие продукты.

Принцип работы

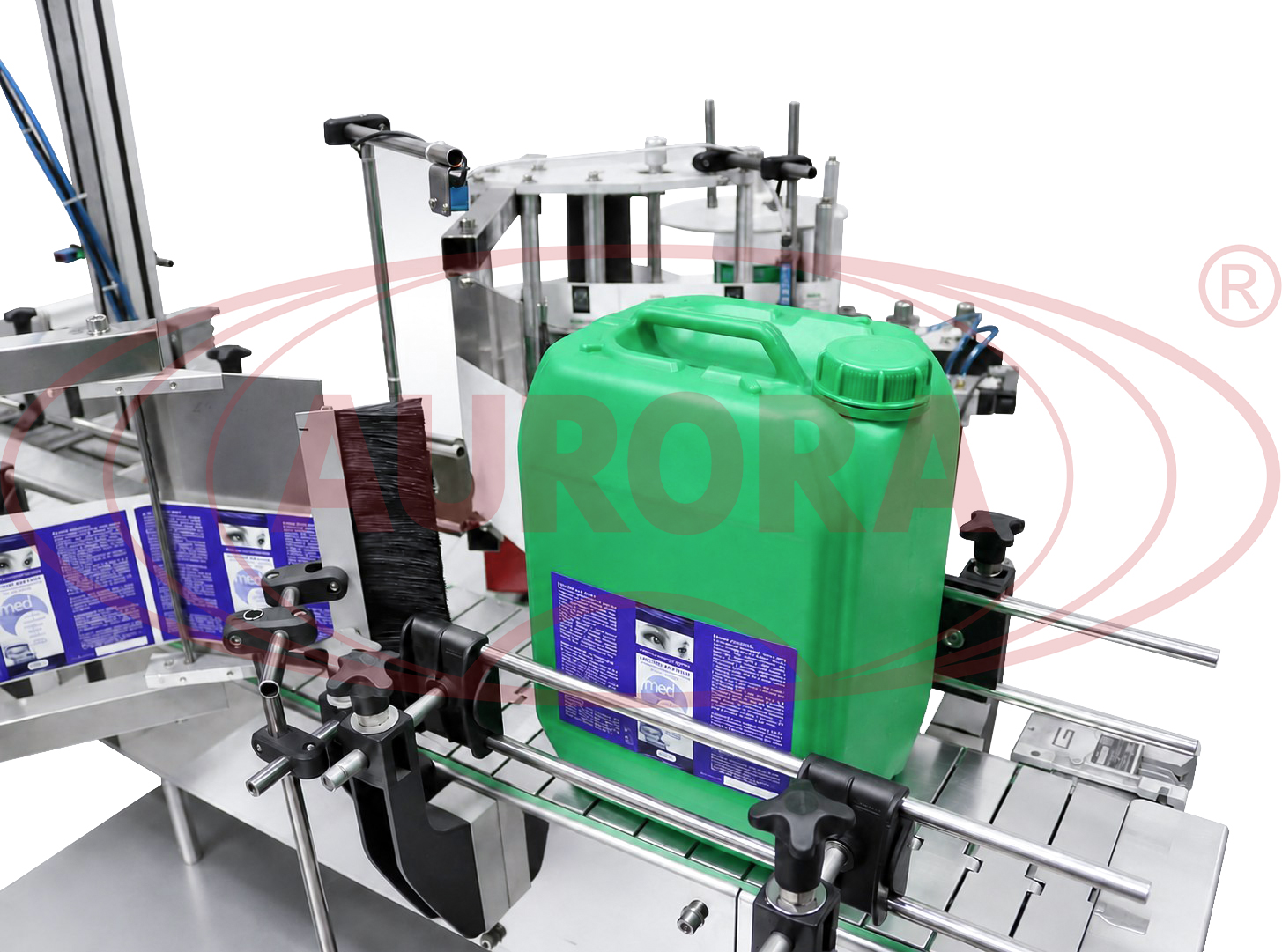

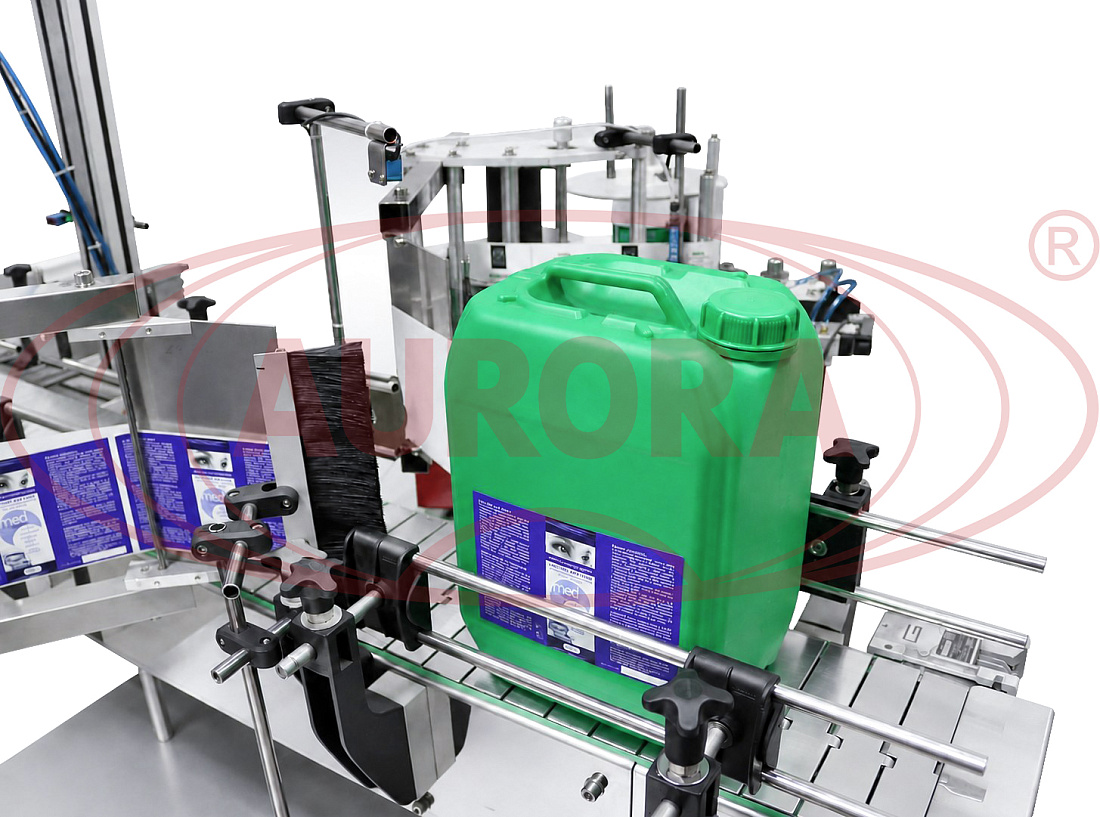

Емкости (тара) с установленными крышками перемещаются по транспортеру в зону укупорки. На входе в участок тара фиксируется отсекателями, после чего укупорочная головка производит закрутку крышки. Далее срабатывает выходной отсекатель, и тара возобновляет движение по транспортеру к следующему участку – этикетировки. Этикетки отделяются от подложек и наносятся на обе стороны тары, после чего разглаживаются специальными щетками.

Основные элементы

Укупор линейный МЗ-400РЛ:

  • Транспортер;
  • Отсекатели входные;
  • Датчик наличия тары;
  • Укупор;
  • Опорная рама;
  • Панель управления;
  • Кнопка «Аварийный стоп»;
  • Блок подготовки воздуха (регулятор давления);
  • Отсекатели выходные.

Автоматический этикетировщик АЭ-5:

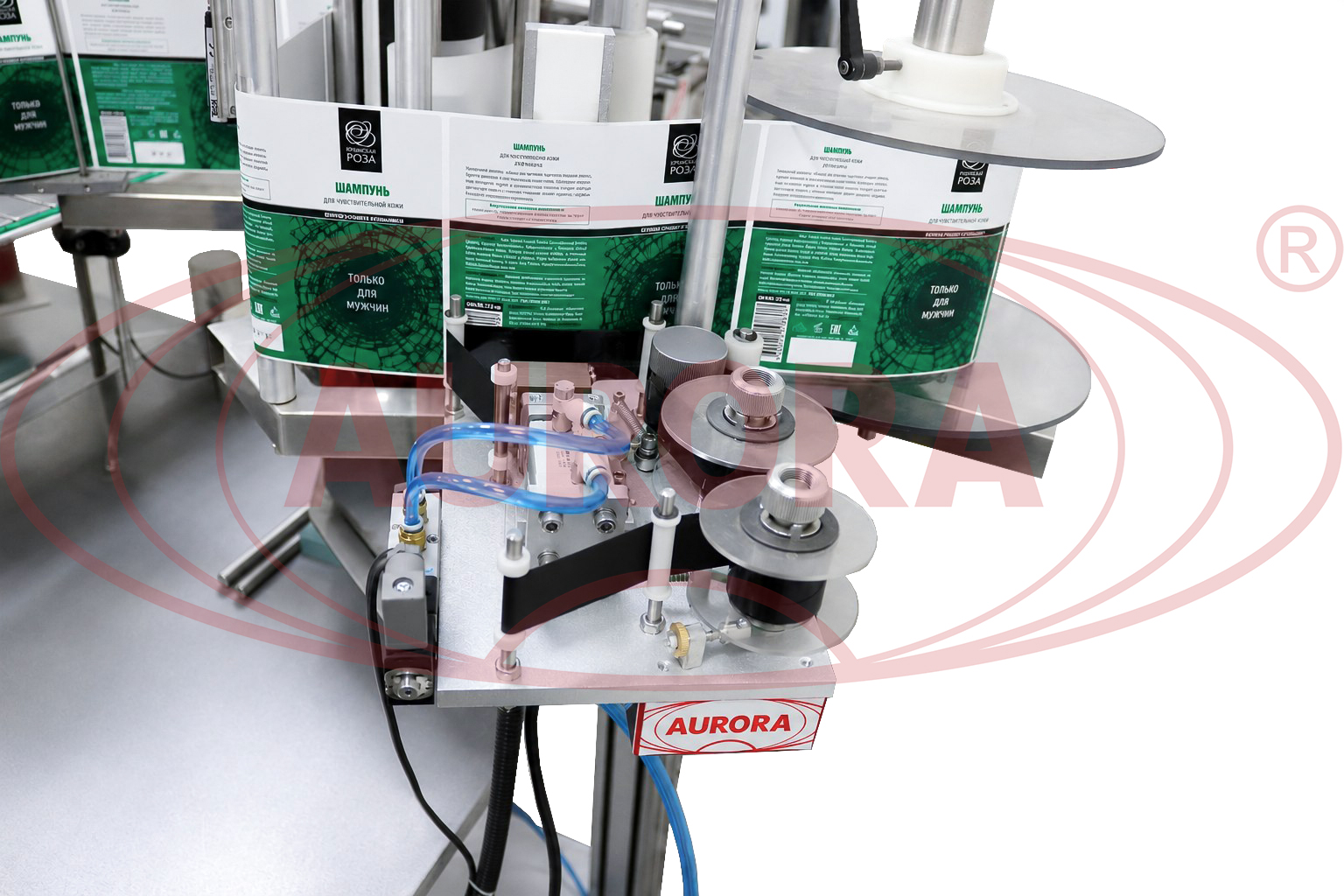

  • Аппликаторы самоклеящихся этикеток;
  • Устройство разглаживания этикетки (щетки);
  • Датчик наличия тары;
  • Стойка для аппликатора;
  • Датчики наличия этикетки;
  • Линейный транспортёр;
  • Шкаф с электрокомпонентами.

Преимущества

  • Укупорка реализуется максимально деликатно и позволяет достигать полной герметичности тары;
  • Прецизионные аппликаторы выполняют высокоточное и ровное этикетирование;
  • Система разглаживающих щеток обеспечивает отсутствие воздушных полостей на этикетке;
  • Датчики и другие специальные устройства обеспечивают согласованность работы узлов линии;
  • Возможность работы с крупногабаритной тарой (канистры, линии и т. д.);
  • Возможность интеграции с другими упаковочными станциями;
  • Простой и доступный интерфейс управления.

Универсальность

Все основные элементы рабочих узлов оснащены системами регулировки, что позволяет без лишних усилий проводить переналадку для работы с тарой и крышками различных форматов.

Удобство работы

Установка имеет компактную и эргономичную конструкцию, что обеспечивает удобство для персонала при проведении наладки, обслуживания и других эксплуатационных работ. Управление рабочими параметрами выполняется при помощи сенсорной панели с цветным дисплеем.

Варианты исполнения

Данная линия может быть дополнена участками дозирования, подачи и съема тары, групповой упаковки, ориентации колпачков и другими узлами. В соответствии с особенностями тары и технологии укупорки установка может изготавливаться со станцией забивки, запайки, вакуумной укупорки. По индивидуальному запросу этикетировочный узел может быть выполнен с одним аппликатором, системой обкатки и иными функциональными возможностями.

Безопасность

Составное оборудование линии изготовлено из пищевой нержавеющей стали AISI 304 и других экологичных и нетоксичных материалов. Предусмотрена возможность экстренной остановки при возникновении нештатной ситуации.

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Отрасль:
  • Косметика
  • Пищевое производство
  • Химия
Метод укупорки:Закрутка с заданным моментом
Производительность, шт/час, до:1000
Диапазон внешнего диаметра крышки, мм:40/62
Диапазон скорости закрутки, об/мин:до 800
Внутренний диаметр фитинга, мм:8
Погрешность отбраковки крышек, %:5
Тип этикетки:2 сторонняя
Объем тары, л:5/10/20
Точность нанесения этикетки, мм:±3
Скорость раздачи, м/мин:От 3,0 до 15
Тип транспортера:Пластинчатый нержавеющей
Диапазон рабочего давления компрессора, МПа:0,6-0,8
Напряжение, В/Гц:220/50
Потребляемая мощность, кВт:0,3
Габаритные размеры, мм, не более:4000х1900х1900
Вес, кг:170

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
