Автоматическая малогабаритная линия розлива и укупорки "Мастер" МЗ-400ЕД

Описание
Характеристики
Видео
Комплектация

Назначение и область применения

Данная линия строится на модульной архитектуре, являющейся основополагающей для всех выпускаемых линий розлива. Дозатор и автомат укупорочный могут работать как в линии, так и как самостоятельные элементы.

Существенными достоинствами данной линии являются: ее малогабаритное исполнение, быстрота переналадки и возможность использования самых различных типов флаконов.

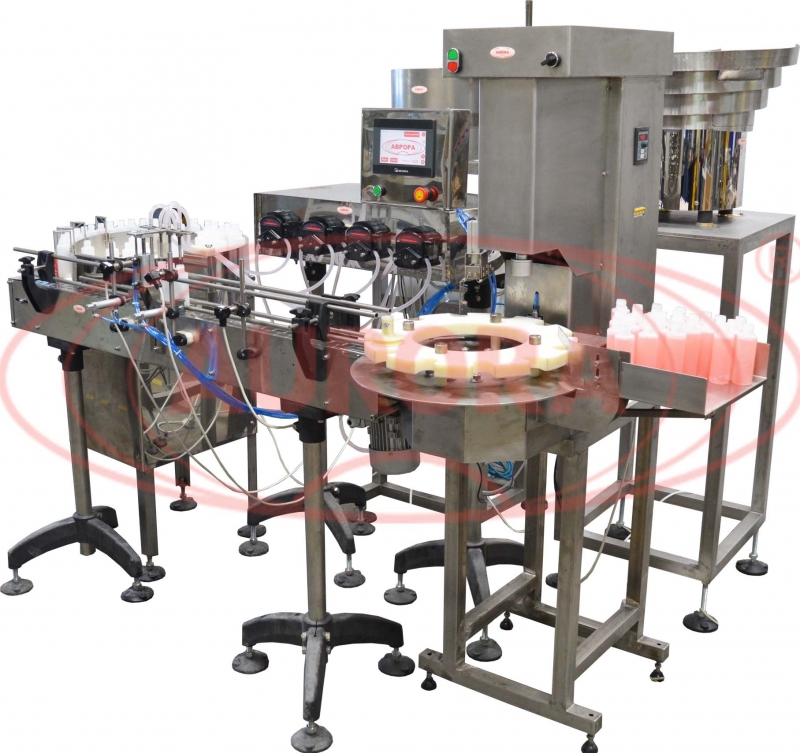

Автоматическая малогабаритная линия розлива и укупорки предназначена для дозированной подачи жидкого, средневязкого продукта во флаконы с последующей ориентацией колпачков, их укупоркой и выгрузкой готовой продукции. Оборудование может использоваться в фармацевтическом, пищевом, химическом, парфюмерном, косметическом предприятиях. При производстве линии были использованы наши собственные разработки. Для ее изготовления применены следующие материалы: нержавеющая сталь: AISI304, AISI316L, капролон медицинский, трубки силиконовые медицинские.

Принцип работы

На стол подачи устанавливаются флаконы, в ориентатор  засыпаются крышки для укупорки, в емкость на 30 литров заливается продукт. Включается автомат укупорочный, установка дозирования и стол ТДМ-600.

На пульте управления при заводских настройках модуля нажимается клавиша «Старт».

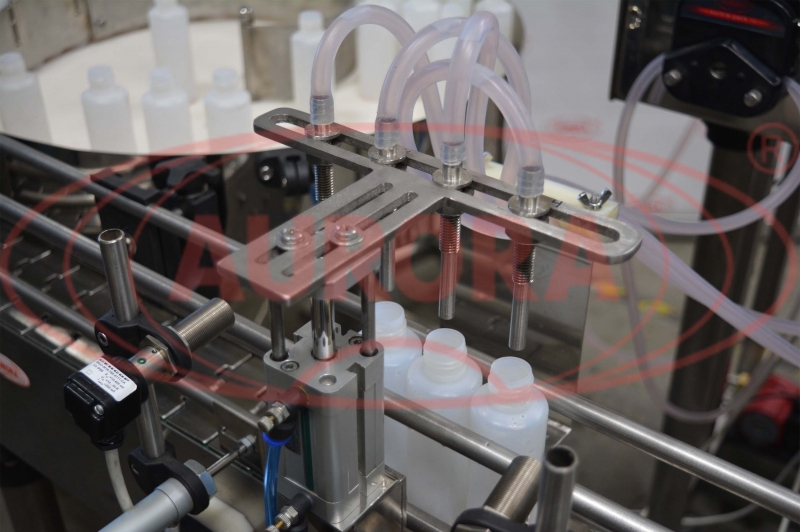

Флаконы со стола выдачи двигаются по транспортеру к технологической позиции дозирования. Срабатывает датчик №1, отсекатель №2 блокирует движение флаконов. Датчиком №1 отсчитывается 4 флакона и отсекатель №1 блокирует движение оставшихся флаконов. Держатель с помощью пневмоцилиндра опускается, сопла опускаются во флаконы, производится наполнение флаконов, после наполнения держатель поднимается. Отсекатель №2 освобождает наполненные флаконы. Датчиком №2 отчитывается 4 наполненных флакона и отсекатель №1 освобождает движение оставшихся на технологической линии флаконов.

После всех операций на выход поступает готовая наполненная и укупоренная тара.

При понижении уровня жидкости в емкости происходит срабатывание поплавкового датчика, который управляет насосом. Происходит наполнение емкости 30л. Когда уровень жидкости доходит до нужной отметки, срабатывает другой датчик, который останавливает работу насоса.

Основные элементы

  1. Установка дозирующая МДП-200Л.

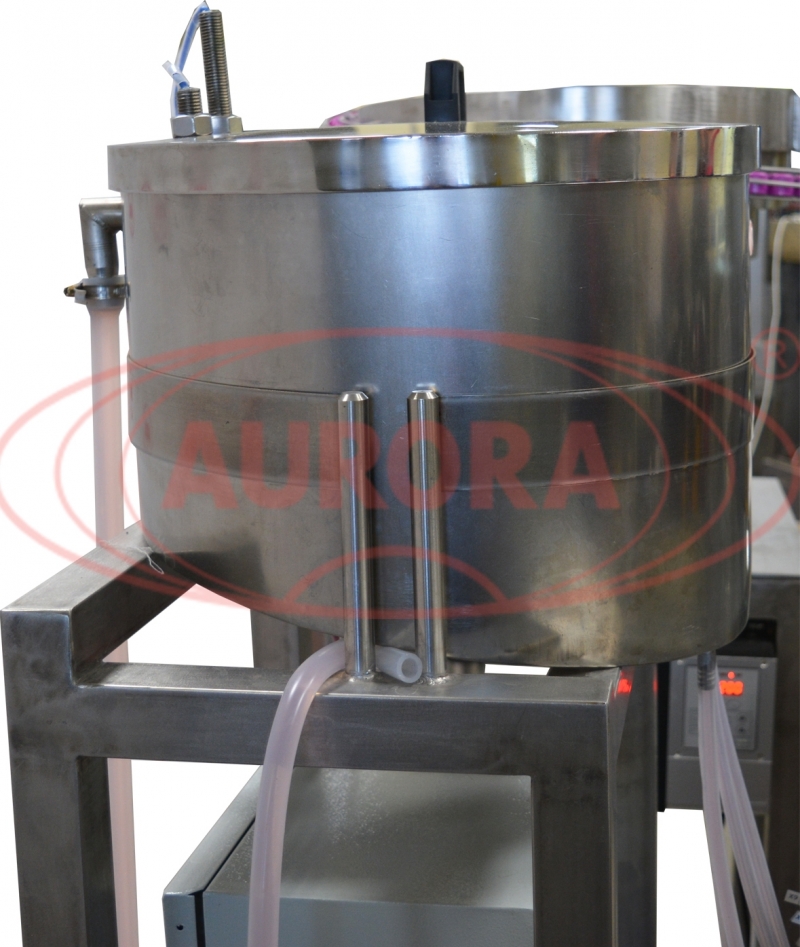

  2. Емкость промежуточная на 30 литров с перекачивающим насосом и датчиком уровня жидкости.

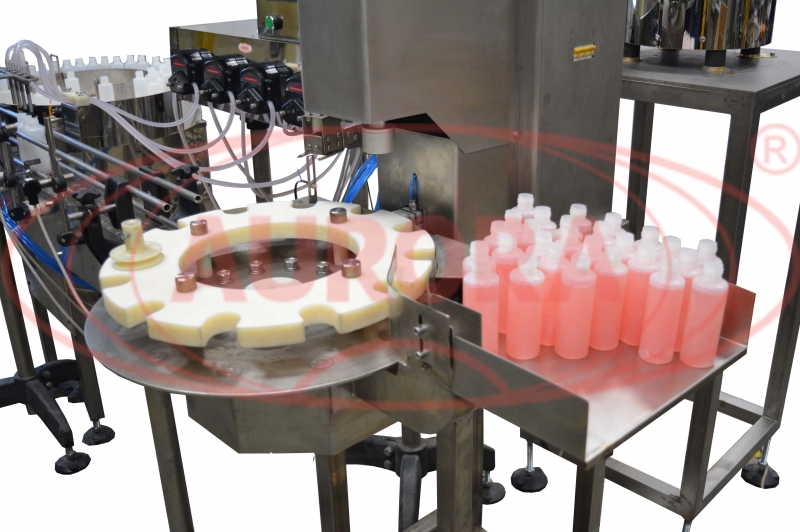

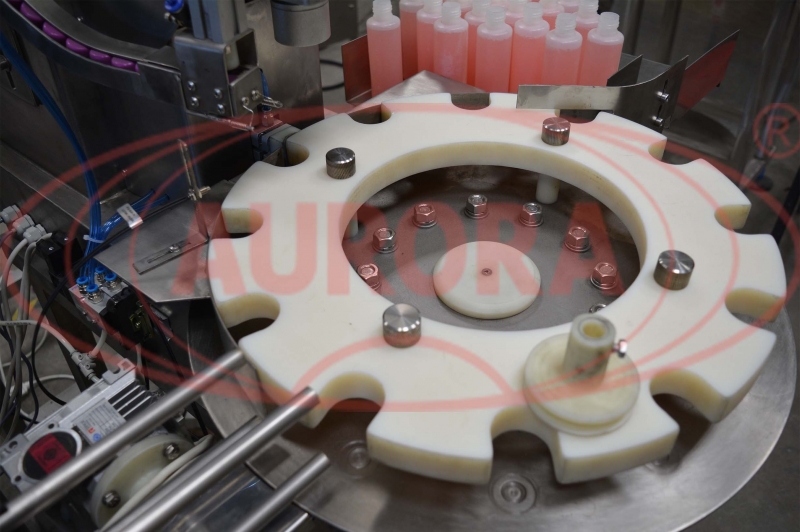

  3. Автомат укупорочный МЗ-400Е2М.

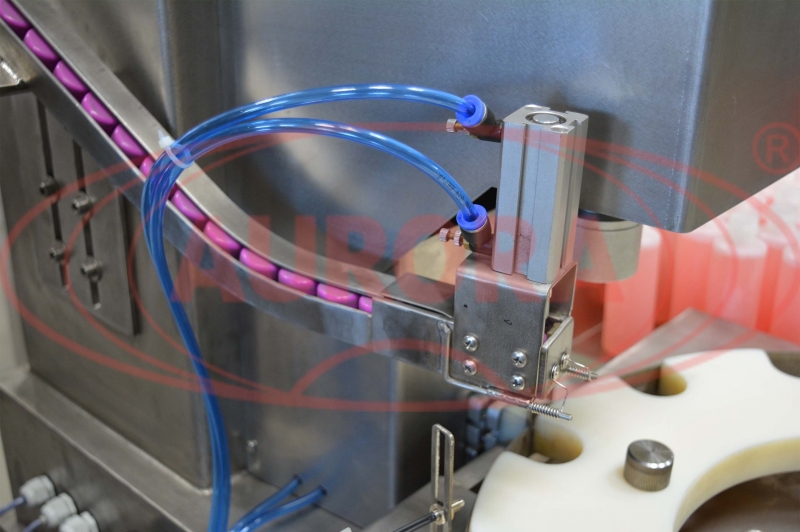

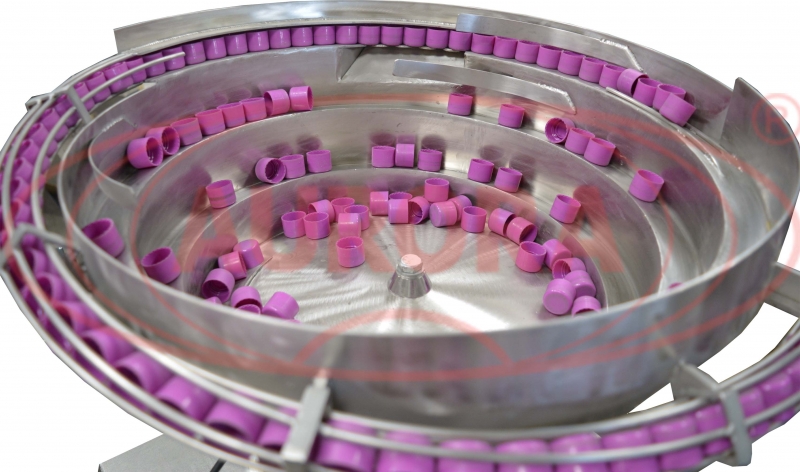

  4. Ориентатор крышек.

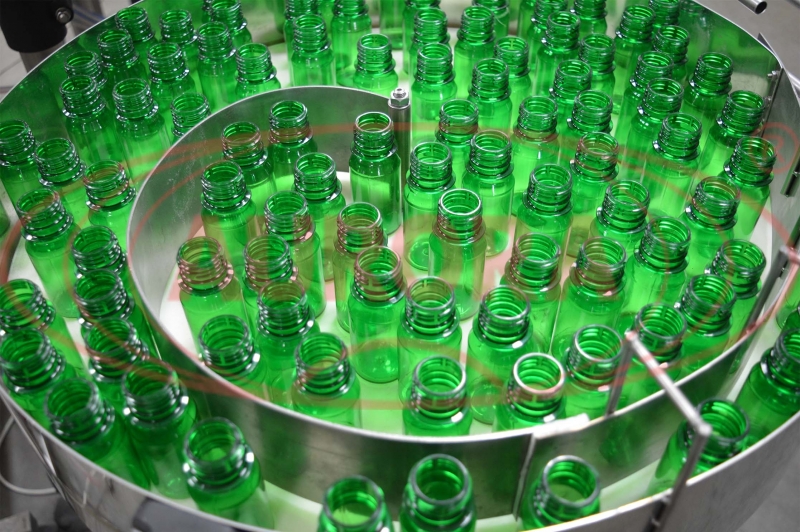

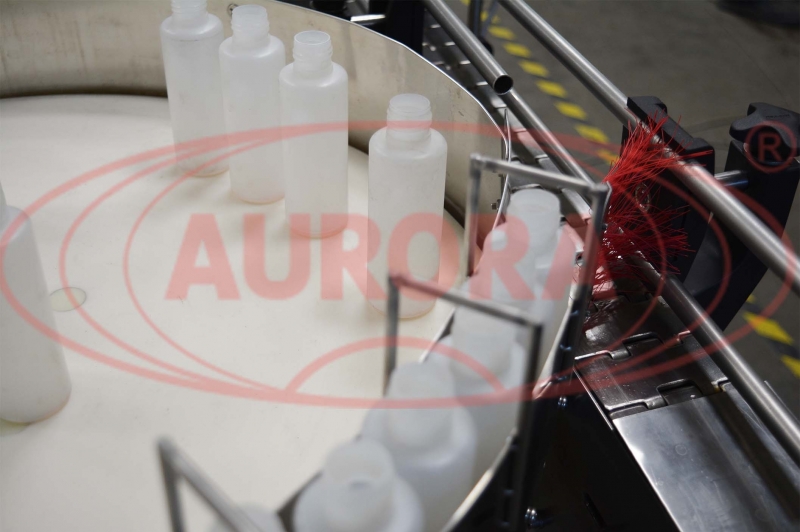

  5. Стол подачи ТДМ-600.

Преимущества

  1. Малые габаритные размеры.
  2. Мобильность - каждый узел легко отсоединяется и перемещается по рабочей зоне.
  3. Высокая производительность.
  4. Высокая точность дозирования и постоянство дозы.
  5. Оригинальная конструкция сопел, предотвращающих эффект «последней капли».
  6. Возможность переналадки линии на другой тип флаконов.

Универсальность

Широкая универсальность линии обусловлена оригинальной конструкцией механизмов укупорки и розлива, а также простой переналадкой на другой вид тары, которая в среднем занимает от 5 до 10 минут.

Удобство в работе

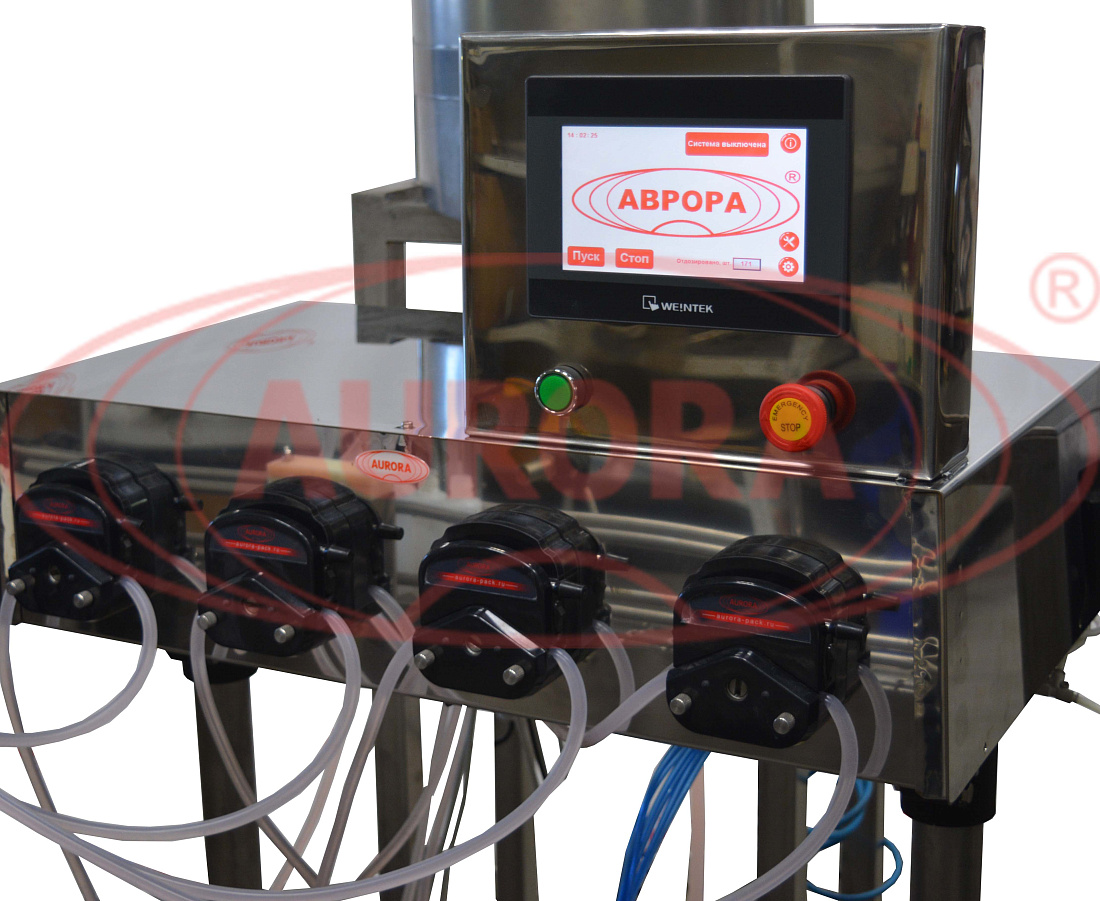

Машина имеет удобную панель управления, находящуюся на установке дозирующей МДП-200Л.

Безопасность

Руки оператора не находятся в зоне укупорки, что предотвращает несчастные случаи.

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Тип: автомат
Производительность: 2000 шт/ч
Тип дозатора: Механические дозаторы
Диапазон розлива: 1-1000 мл
Тип тары: Пластиковая тара
Температура разливаемого продукта: 40 °С, не более
Тип линии розлива: Линии розлива бытовой и промышленной химии
Метод укупорки: Закрутка заданным моментом
Высота: 1750 мм
Длина: 2300 мм
Ширина: 1750 мм

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Малогабаритная линия розлива и укупорки «Мастер»

На видео представлена автоматическая малогабаритная линия розлива и укупорки, предназначенная для дозированной подачи жидкого, средневязкого продукта во флаконы с последующей ориентацией колпачков, их укупоркой и выгрузкой готовой продукции. Преимущества линии в ее малых габаритах, мобильности, высокой производительности, возможности переналадки на другой тип флаконов.

Шланг силиконовый

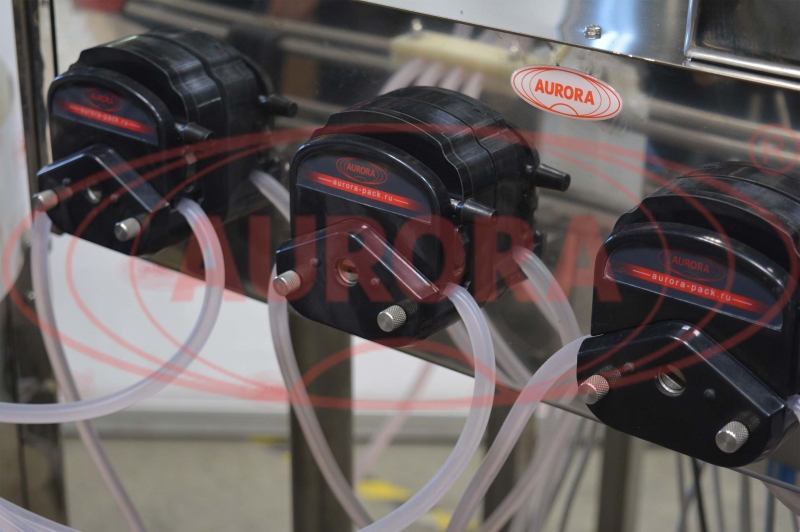

Шланг силиконовый предназначен для направления потока продукта. Используется как комплектующий для поршневых и расходный материал для перистальтических дозаторов.
