Блок розлива БР-100 с функцией сдвига сопел в исполнении EX (взрывозащита)

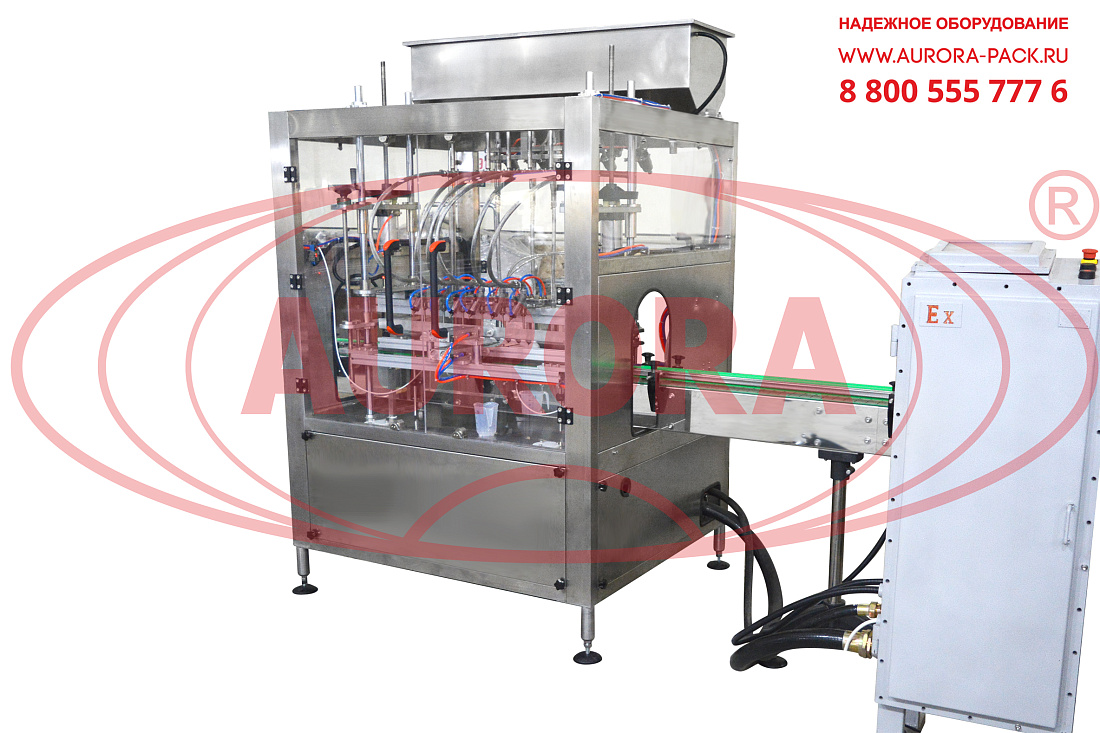

Высокопроизводительный дозирующий автомат БР-100 поршневого типа представлен в исполнении с шестью сдвигающимися соплами. Данная конструктивная особенность позволяет за один цикл дозирования наполнять 6 или 12 флаконов. Сопла установлены на подвижных кронштейнах и могут передвигаться вдоль конвейера.

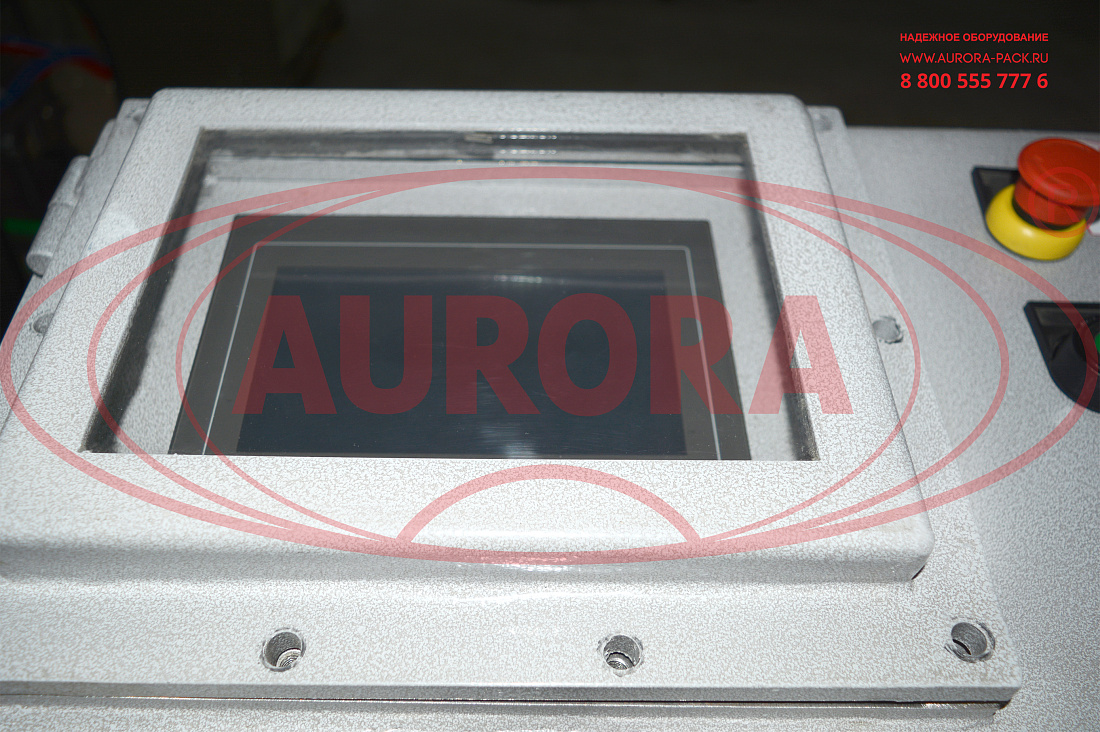

 Управление, настройка и контроль параметров осуществляются при помощи сенсорной панели оператора. Для определения тары в механизме фиксации используются оптические датчики. Взрывозащищенное исполнение элементов управления обеспечивает безопасность эксплуатации установки на производствах с повышенной пожарной опасностью.

Назначение и область применения

 Дозатор предназначен для дозированной подачи продукта в группу флаконов объемом 50-250 мл. Оборудование может применяться для розлива антисептиков, дезсредств, лекарственных препаратов, ветеринарной продукции, косметики, товаров бытовой и автомобильной химии.

Принцип работы

 Перед запуском дозатора оператор подключает его к системам подачи электроэнергии и воздуха, подключает насосы к расходной емкости и устанавливает флаконы на транспортер. Далее выполняется запуск, и флаконы перемещаются по конвейеру в технологическую зону дозирования. Контроль количества поступающих на участок флаконов осуществляется датчиками. На участке розлива тара фиксируется отсекателями, после чего горлышки флаконов зажимаются устройством прижима задвигается каплесборник, и сопла опускаются. Производится дозирование продукта в нечетные флаконы, затем сопла поднимаются, сдвигаются и производят розлив в четные флаконы. По окончанию дозирования сопла, прижим и каплесборник возвращаются в исходные позиции. Срабатывает выходной отсекатель, и наполненные флаконы возобновляют движение по транспортёру к зоне укупорки.

Основные элементы

 1. Датчик входного отсекателя;

 2. Отсекатель входной;

 3. Прижим;

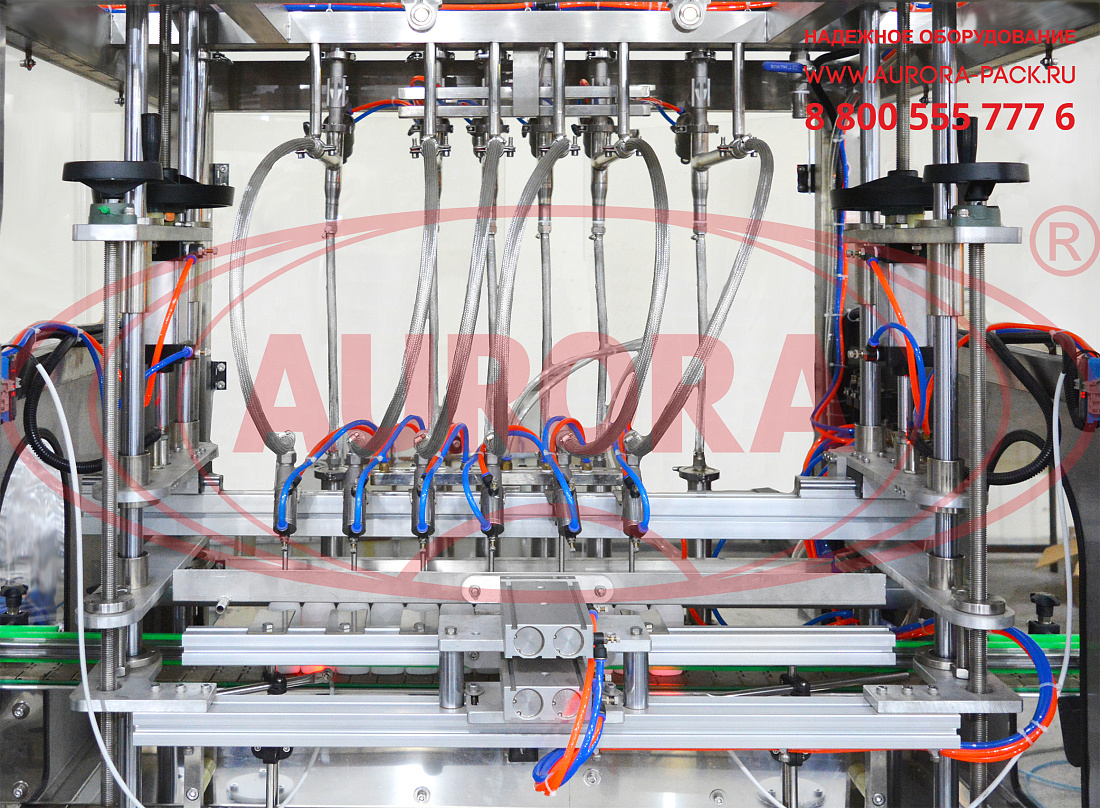

 4. Сопла с пневмоклапанами;

 5. Индуктивные датчики;

 6. Пневмоцилиндры поднятия и опускания сопел;

 7. Маховики точечной регулировки высоты сопел;

 8. Шланги подачи продукта в сопла;

 9. Каретка сопел;

 10. Каплесборник (ванна);

 11. Отсекатель выходной;

 12. Датчик выходного отсекателя;

 13. Пневмоцилиндр каплесборника;

 14. Пневмоцилиндр прижима;

 15. Корпус;

 16. Емкость;

 17. Шкаф с электрокомпонентами.

Преимущества

• Два режима дозирования — в 6 флаконов (без сдвига сопел) или в 12 флаконов (со сдвигом сопел);

• Наполнение флаконов осуществляется в два этапа на различных скоростях, благодаря чему отсутствует излишнее пенообразование продукта;

•  Розлив выполняется плавно, без толчков и пульсации, что обеспечивает сохранение структуры продукта;

•  Узел дозирования имеет закрытое исполнение и оснащен удобными дверцами.

Универсальность

 Эргономичные маховики и другие регулировочные устройства позволяют выполнять детальную подстройку высоты положения отдельных элементов для тары различных габаритов

Удобство работы

 Блок управления оснащен панелью оператора с экраном touch screen, с помощью которой производится настройка рабочих параметров. Текущее состояние системы и информация о ходе процессов отображается в режиме реального времени.

Варианты исполнения

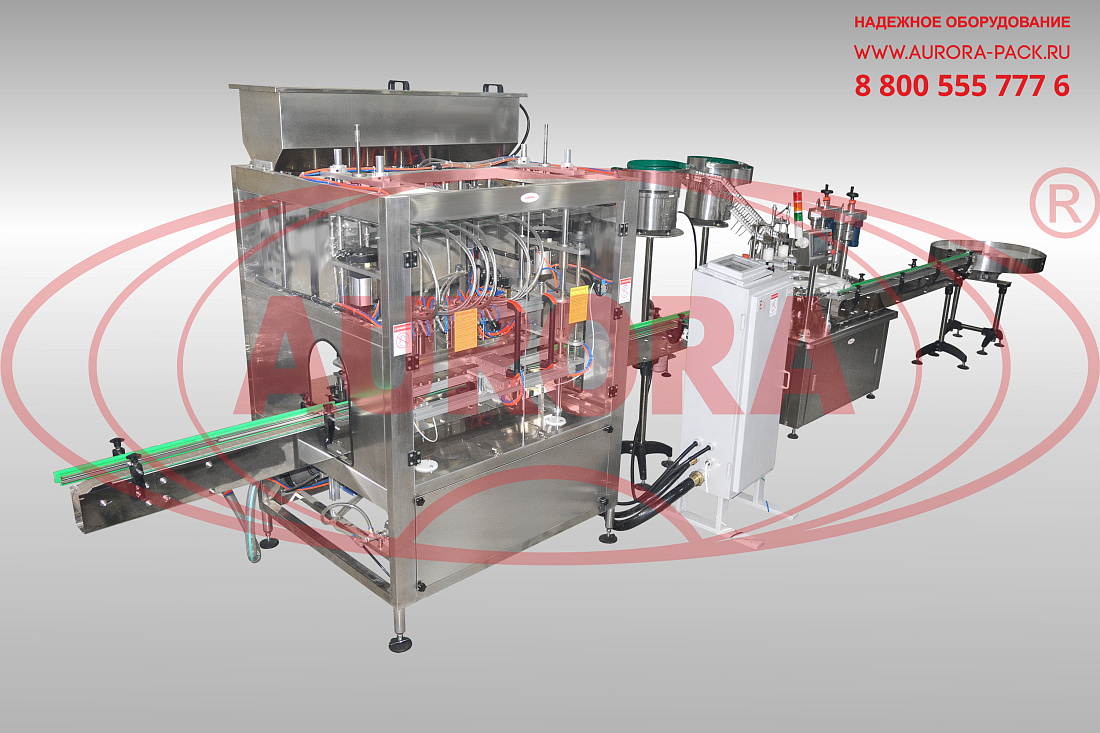

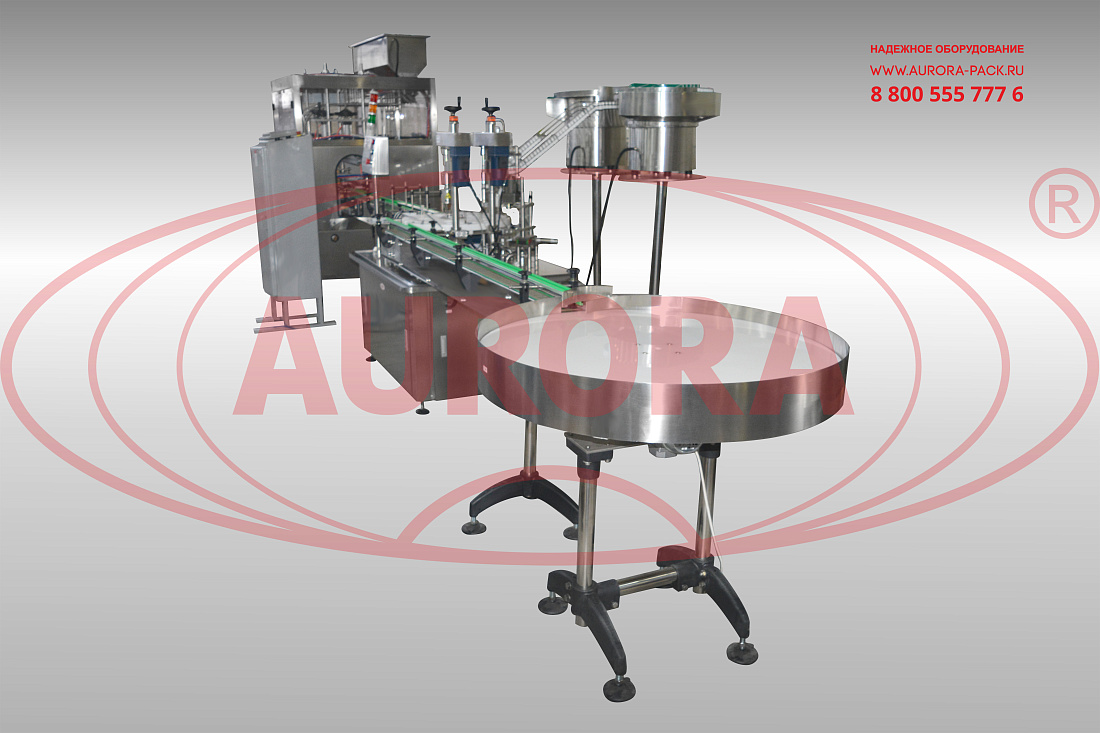

 Опционально дозатор комплектуется другим количеством сопел (8,10,12 и больше) и может поставляться совместно с модулем укупорки в качестве полноценной линии розлива.

Безопасность

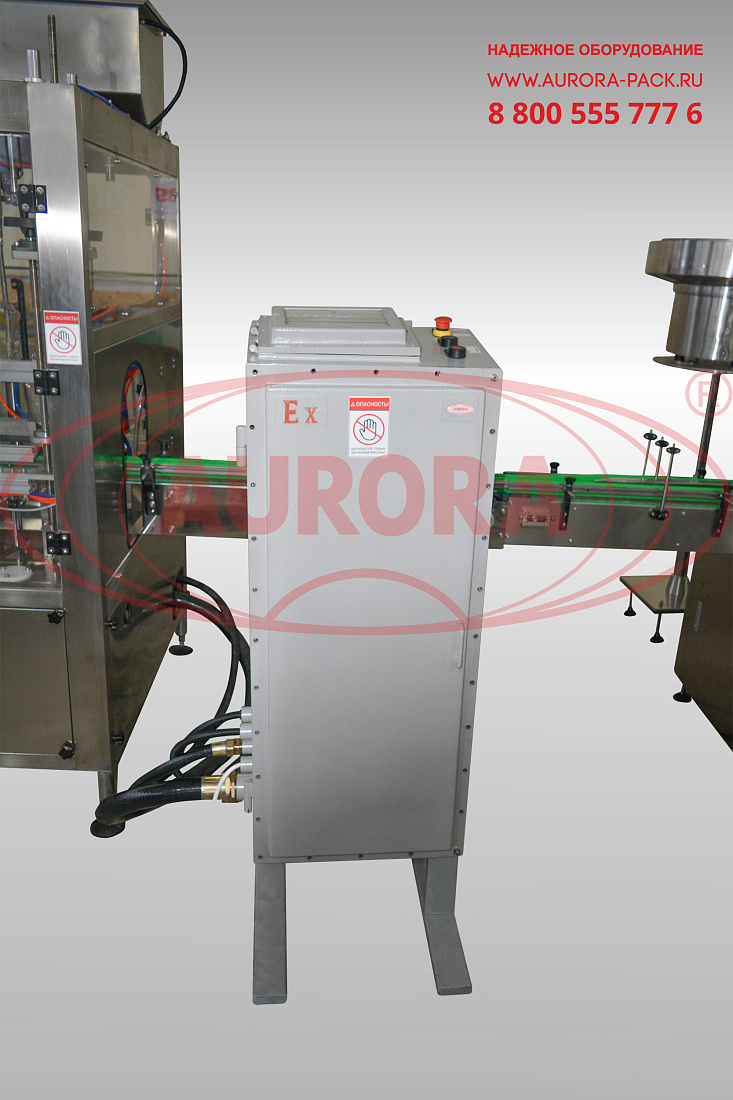

В данной модели насос подачи продукта и шкаф управления изготовлены во взрывозащищенном исполнении.
