Автоматический моноблок (6000 в час) фасовки алюминиевых туб «Мастер» МЗ-400ЕД

Описание
Характеристики
Документация

Деятельность современных пищеперерабатывающих, косметических и медицинских предприятий включает ряд технологических процессов, без которых выпуск продуктов был бы невозможен. Особое место в общей производственной цепочке занимает этап фасовки тары, поскольку его результат напрямую влияет на восприятие потребителем товара. Как показывает практика, компании, занимающие лидирующие позиции на рынке своей отрасли, применяют в производстве высокоавтоматизированное оборудование, которое справляется с задачей наполнения туб макисмально быстро и качественно.

Автоматический моноблок (6000 в час) фасовки алюминиевых туб «Мастер» МЗ-400ЕД — уникальная разработка конструкторского бюро «АВРОРА ПАК ИНЖИНИРИНГ». Применение новейших технологий позволило нашей команде воплотить в данной модели все требования к функционалу, предъявляемые производителями к тубофасовочным установкам. Машина изготовлена на собственной производственной площадке, оснащенной мощным узкоспециализированным оборудованием, в соответствии с международными стандартами качества.

Назначение и область применения

Данный моноблок предназначен для автоматизации процесса наполнения алюминиевых туб продуктами с жидкой, пастообразной и вязкой консистенцией. Номинальный объем используемых туб может варьироваться от 2 до 2000 мл. Машина применяется на средних и крупных производствах, осуществляющих выпуск фармацевтической продукции (медицинские мази и гели), косметики (крема, шампуни, лосьоны), а также пищевых продуктов (соусы, горчица, муссы).

Принцип работы

Машина для наполнения и запайки туб имеет блок управления. Все операции задаются в меню управления и выводятся на сенсорную панель управления. Машина автоматически осуществляет процесс загрузки туб, позиционирования, наполнения укупорки и выгрузки готовой продукции. Оператору достаточно контролировать процесс загрузки пустых туб и выпуска готовой продукции.

Система фасовки представляет собой поршневой дозатор. Продукт подается из приемной емкости в верхней части моноблока. Дозирование осуществляется группой. При попадании тубы под оптический датчик (располагается в месте установки первого по ходу движения дозирующего сопла) подается сигнал на открытие цилиндра и происходит дозирование. Объем дозировки задается в меню машины при помощи PLC. Далее тубы подаются на запайку.

Тип укупорки — обжим/ сворачивание алюминиевой тубы. Температура запайки также задается в меню машины при помощи PLC.

Основные элементы

  •  корпус;
  •  панель управления;
  •  поворотный (центральный) диск (для перемещения туб в технологические позиции);
  •  питатель (для подачи туб из кассеты на поворотный стол);
  •  кассета (для накопления и выдачи туб);
  •  ворошитель (для предотвращения застревания туб в питателе);
  •  забивщик тубы (для фиксирования тубы в нужном положении);
  •  механизм ориентации тубы с датчиком;
  •  поршневой дозатор;
  •  емкость с продуктом;
  •  система предварительного разогрева туб;
  •  система запайки;
  •  датировщик;
  •  отсекатель;
  •  выталкиватель;
  •  лоток выгрузки.

Преимущества

  •  Многофункциональность. Моноблок автоматически устанавливает тубы, ориентирует их, дозирует в них продукт, запаивает и проставляет дату;
  •  Универсальность. Модель может быть переналажена под необходимый тип тубы путем несложной переналадки;
  •  Долговечность. В производстве применяется нержавеющая сталь и другие высококачественные материалы, что обеспечивает длительный срок эксплуатации.
  •  Компактность. Габариты установки позволяют разместить ее даже в небольших цехах и стесненных производственных помещениях.

Универсальность

Данная модель может быть адаптирована под фасовку туб любых типоразмеров, что позволяет использовать ее при производстве разных продуктов.

Удобство работы

Легкость в эксплуатации обеспечивается удобной системой управления, которая позволяет задать настройки под определенный вид туб, скорость работы установки и другие индивидуальные параметры.

Варианты исполнения

Моноблок комплектуется в соответствии с техническим заданием Заказчика. В зависимости от типа продукта устройство может быть оснащено одним или двумя дозирующими соплами. Для густых веществ устанавливаются стационарные сопла, для более жидких — опускающиеся. Обеспечение дополнительного функционала достигается за счет оснащения системами нагрева и перемешивания продукта, устройствами продувки и впрыска нагретого сжатого воздуха в тубы перед розливом.

Безопасность

Для обеспечения безопасности работы персонала моноблок оснащен защитным ограждением. Кроме того, установка оборудована системой остановки всех процессов, которая может быть включена оператором при возникновении аварийной ситуации на производстве.

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Тип: автомат
Производительность: 4800 - 6000 шт/ч
Тип дозатора: Поршневой
Количество укупорочных головок: от 2 шт
Тип тары: Алюминиевые тубы
Тип этикетировщика: Ручные механические этикетировщики
Мощность: от 7,5 кВт
Вес: 1300 кг
Напряжение: 220
Отрасль:
  • Косметика
  • Фармацевтика
  • Пищевое производство
Продолжительность переналадки: 10 - 20 мин
Высота: от 2100 мм
Количество печатаемых строк: от 2 шт
Длина: от 2150 мм
Ширина: от 1100 мм
Тип тубной машины: Автоматическое оборудование для туб
Количество дозирующих сопел: от 2 шт

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Разрешающие документы
[Разрешающие документы]
Членский билет Союза "Торгово-промышленная палата Саратовской области"
[Разрешающие документы]
Отказное письмо по 10-му регламенту "О безопасности машин и оборудования"
[Разрешающие документы]

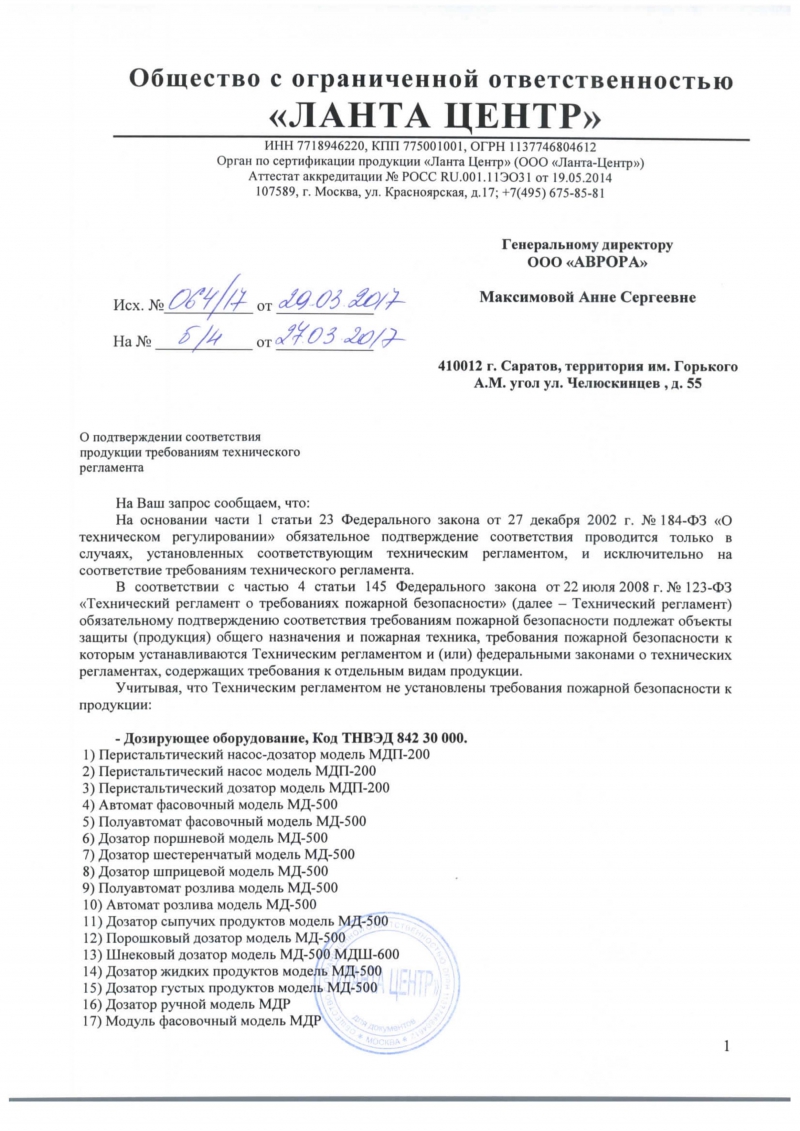

Отказное письмо по пожарной безопасности
[Разрешающие документы]
Сертификат ISO системы менеджмента качества

Настоящий сертификат удостоверяет, что система менеджмента качества применительно к производству фармацевтического, пищевого, химического и резервуарного оборудования соответствует требованиям ГОСТ ISO 9001-2015 (ISO 9001:2015)

[Разрешающие документы]
Сертификат ISO системы менеджмента качества

Настоящий сертификат удостоверяет, что система менеджмента качества ООО НПП "Аврора" применительно к производству фармацевтического, пищевого, химического и резервуарного оборудования соответствует требованиям ГОСТ ISO 9001-2011 (ISO 9001:2011)

[Разрешающие документы]
Сертификат ISO системы менеджмента качества

Настоящий сертификат удостоверяет, что система менеджмента качества ООО НПП "Аврора" применительно к производству фармацевтического, пищевого, химического и резервуарного оборудования соответствует требованиям ГОСТ ISO 9001-2011 (ISO 9001:2011)

[Разрешающие документы]
Письмо о безопасности машин
