Автоматический моноблок для фасовки полимерного клея в саше-пакеты «МАСТЕР»
Описание
Характеристики
Видео
Документация
Вопросы по оборудованию
Вопросы по оборудованию
Остались вопросы? напишите нам
Высокопроизводительная фасовочно-упаковочная машина «МАСТЕР» - это универсальный мини-комплекс, предназначенный для расфасовки вязких и густых продуктов в трехшовные пакеты «саше». Установка подходит для фасовки термоотверждаемых продуктов, таких как клей на основе глины и другие. В качестве материала пакета может использоваться фольгированная пленка различной толщины.
Моноблок автоматически выполняет размотку пленки, формование пакета, фасовку продукта, запайку пакета, отрезание и создание европробоя. Установка оснащена высокоточным дозатором поршневого типа. В данной модели регулятор давления сжатого воздуха (блок подготовки воздуха) находится во внутренней части корпуса дозатора. В состав узла включена емкость для подачи продукта. Машина оснащена удобной панелью управления и встроенным счетчиком готовой продукции.
Моноблок автоматически выполняет размотку пленки, формование пакета, фасовку продукта, запайку пакета, отрезание и создание европробоя. Установка оснащена высокоточным дозатором поршневого типа. В данной модели регулятор давления сжатого воздуха (блок подготовки воздуха) находится во внутренней части корпуса дозатора. В состав узла включена емкость для подачи продукта. Машина оснащена удобной панелью управления и встроенным счетчиком готовой продукции.
Назначение и область применения
Моноблок предназначена для порционной фасовки продукта в саше-пакет и последующей его запайки. Оборудование применяется для упаковки термоотвердевающего клея, жидкого пластика, латексных, эпоксидных и других клеевых составов.Принцип работы

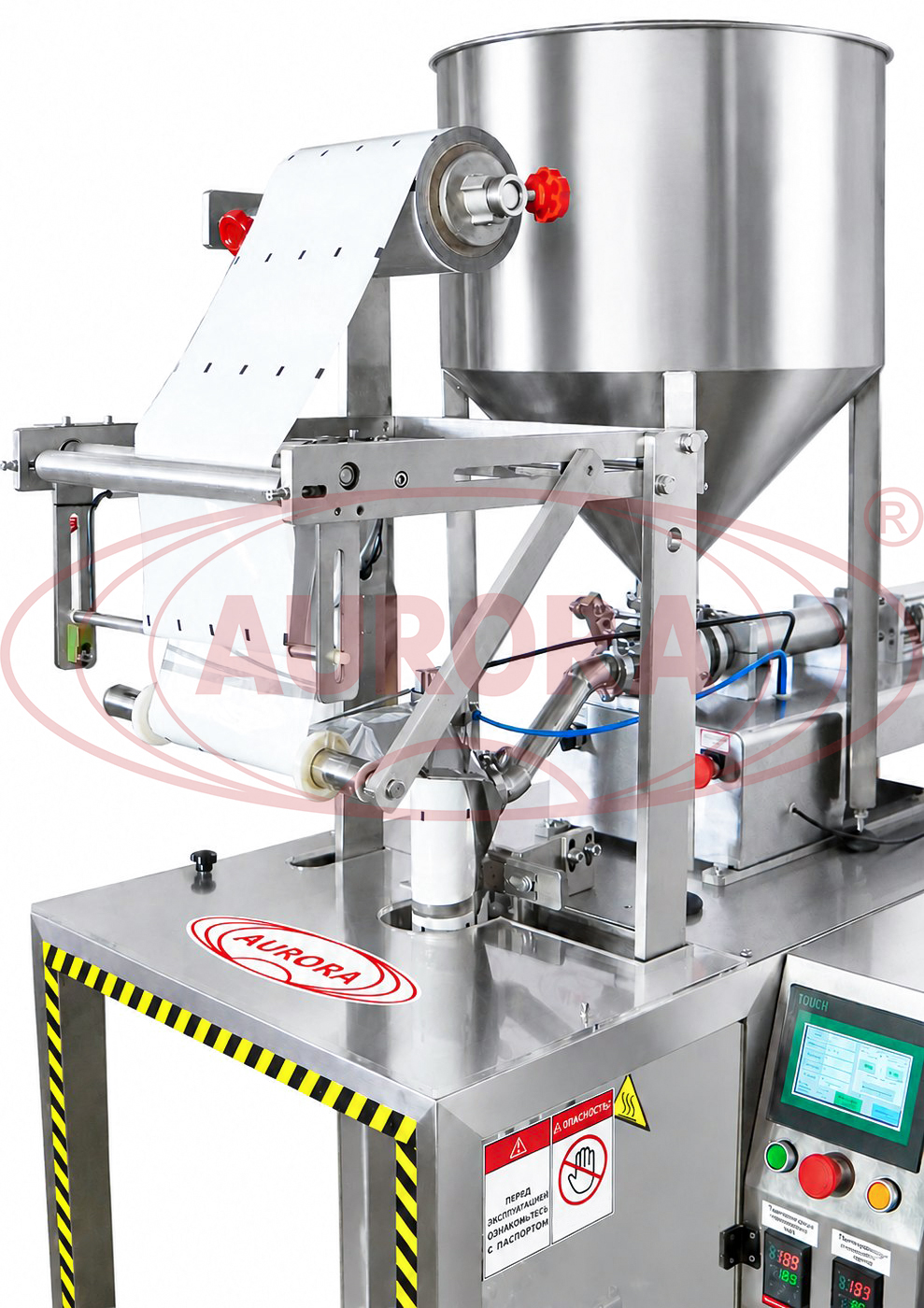

Катушка с фольгированной пленкой, установленная на ролик, при помощи механизма подачи плёнки разматывается и выдаёт необходимое количество пленки. Подача плёнки контролируется датчиком. Фольгированная пленка проходит через фотометку, позволяющую синхронизировать работу моно-блока относительно положения пакета на этапах фасовки и запайки. Далее пленка заходит в блок формования, где происходит ее складывание пополам и придания требуемой формы. Сформованный пакет поступает на механизм запайки плёнки, который запаивает пакет снизу и сбоку. Следующим этапом выполняется дозация продукта, после чего происходит запайка верхней части пакета. На заключительном этапе готовый саше-пакет поступает в зону его отрезания.Основные элементы
- Корпус с электрокомпонентами;
- Блок формования пакета;
- Блок розлива продукта;
- Механизм подачи плёнки;
- Ограничительные кольца;
- Бункер;
- Фотодатчик;
- Блок запайки плёнки;
- Блок формирования европробоя;
- Блок отрезания готового саше-пакета;
- Панель управления.
Преимущества
- Полный цикл операций — от подачи пленки до выдачи упакованного продукта;
- Высокоточная система дозирования;
- Качественная и прочная запайка пакетов;
- Простота очистки и нетребовательность в обслуживании.
Универсальность
Возможности моноблока позволяют выполнять фасовку продуктов различной консистенции в объеме 50-500 мл в саше пакеты высотой до 300 мм и шириной до 100 мм.Удобство работы

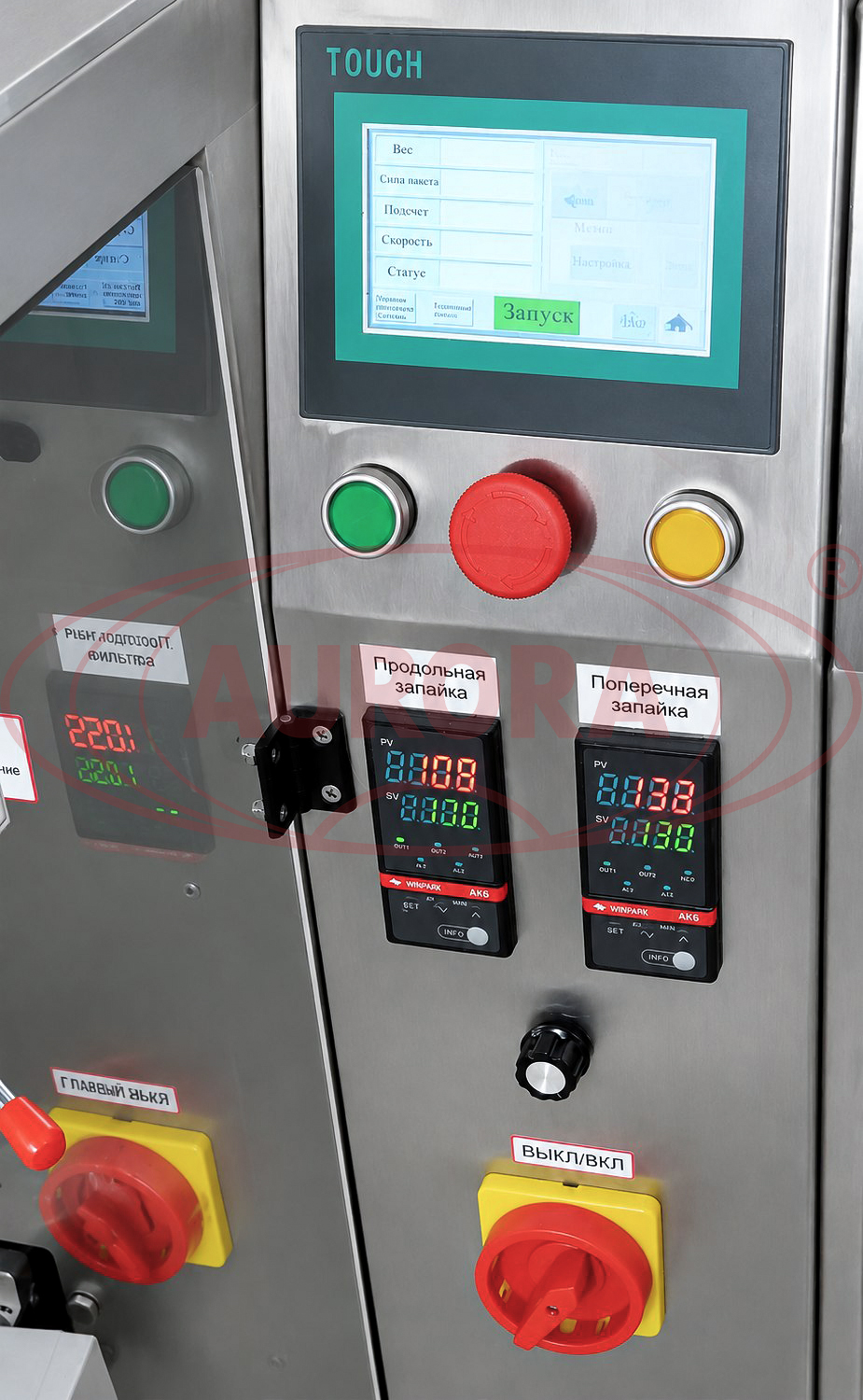

При помощи сенсорной панели управления оператор может быстро выполнить настройку длины саше-пакета, скорости протяжки пленки, времени разреза края пакета и других параметров. В окне «Время дозации» осуществляют настройки объема дозы. В данной модели предусмотрена функция «Остановка по количеству», которая позволяет настроить цикл работы машины по количеству готовых пакетов.Варианты исполнения
Исполнение машины зависит от типа и формы пакета, от требуемого количества швов, консистенции продукта и других индивидуальных особенностей. Мы выпускаем аналогичные машины для фасовки в пакеты «doy-pack» и «flow-pack».Безопасность
Полная автоматизация исключает риск производственного травматизма при надлежащем исполнении правил эксплуатации оборудования. При возникновении экстренной ситуации для немедленного отключения моноблока используется кнопка «Аварийный стоп».Отрасль: |
|
Тип продукта: | Поликлей |
Материал тары: | Фольгированная пленка |
Тип укупорки: | Запайка |
Толщина пакета, микрон: | 115 |
Количество швов, шт: | 3 |
Производительность, шт/мин: | 10 |
Дозировка, мл: | 50-550 |
Погрешность дозирования, %: | 2 |
Потребляемая мощность, кВт: | 3 |
Напряжение, В/Гц: | 220/50 |
Габаритные размеры (ДхШхВ), не более, мм: | 1750х1000х2050 |
Масса, кг: | 265 |
Рекомендуемая температура запайки, °C: | 195 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
