Автоматический моноблок фасовки и запайки пластиковых и ламинатных туб «Мастер» МЗ-400ЕД с чиллером

Полностью автоматизированная моноблочная станция фасовки в тубы – отличное решение для оснащения крупных производств, предъявляющих высокие требования к качеству упаковки продукции. Моноблок выполняет операции загрузки туб, ориентации, дозирования, нагрева, запайки, простановки даты и обрезки материала.

Установка отличается конструктивной универсальностью: все механизмы регулируются по высоте, что позволяет осуществлять переналадку в соответствии с тубами различных типоразмеров. Механизм сортировки и ориентации туб оснащен системой деликатной укладки, благодаря которой тубы поступают в рабочую зону в правильном положении. Прецизионная система механической регулировки дозы позволяет достигать высокой точности фасовки, минимизируя риск погрешности.

Назначение и область применения

Моноблок предназначен для реализации полного цикла процессов упаковки продукта в пластиковые/ламинатные тубы – от подачи пустых тубных заготовок до выдачи наполненных и запаянных туб с проставленной датой. Оборудование используется на площадках предприятий, выпускающих фармацевтическую, пищевую, косметическую продукцию в тубах

Принцип работы

Туба перемещается в механизм сортировки, где ориентируется и укладывается в вакуумный укладчик. Далее туба устанавливается в стакан поворотного диска с помощью забивщика, после чего попадает под ось позиционирования. Правильность положения тубы определяется датчиком тары. Затем определяется фотометка, и туба отправляется в механизм фасовки. Наполненная туба попадает в сектор нагрева и запайки, где специальный механизм выдавливает дату на получившемся шве. Далее туба переходит в механизм обрезки, где нож срезает складку. На последнем этапе туба попадает в желоб выгрузки.

Основные элементы

• Желоб выгрузки туб;
• Механизм позиционирования;
• Механизм сортировки;
• Механизм дозирования продукта;
• Расходная емкость с устройством перемешивания продукта;
• Механизм запайки;
• Поворотный диск со стаканами;
• Механизм обрезания складки туб;
• Желоб выгрузки обрезанных складок.

Преимущества

• Точность и согласованность выполнения операций;
• Компактный 8-позиционный поворотный стол;
• Система ориентирования тубы по фотометке;
• Емкость с рубашкой подогрева и устройством перемешивания;
• Простой интерфейс управления.

Универсальность

Элементы данного моноблока легко переналаживаются для работы с тубами различного объема, высоты и диаметра. Это позволяет использовать машину в производстве нескольких линеек продукции.

Удобство работы

Данный моноблок оснащен панелью с экраном touch screen, с помощью которой выполняется настройка работы узлов, диагностика и управление параметрами процессов.

Варианты исполнения

Оборудование имеет широкий спектр модификаций – с прессом подачи продукта, аппликатором этикеток, станцией впрыска азота и другим функциональным оснащением.

Безопасность

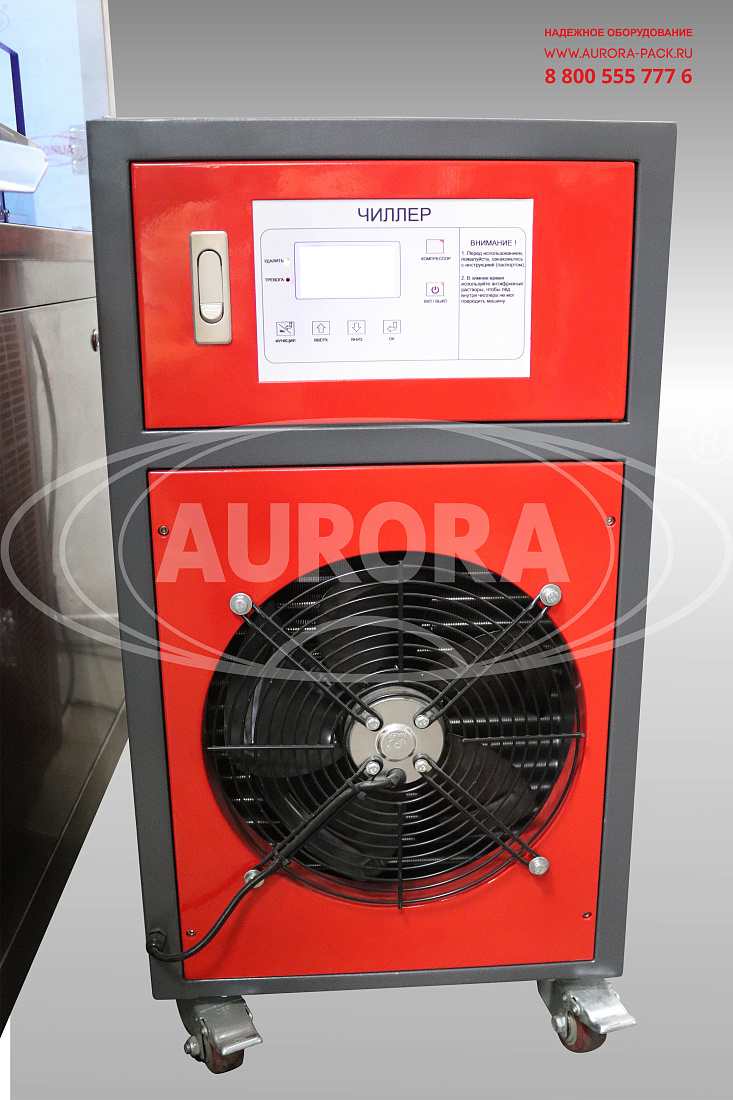

Установка изготавливается в соответствии с требованиями стандартов промышленной безопасности. Рабочие операции выполняются автоматически, без участия персонала, что исключает риск возникновения травматизма. Встроенный чиллер осуществляет охлаждение запаечной головки и фена, обеспечивая защиту устройств от перегрева.
