Автоматический моноблок фасовки пластиковых и ламинатных туб «Мастер» МЗ-400ЕД

Описание
Характеристики
Видео
Документация

Назначение и область применения

Оборудование гарантирует высокое качество готовой продукции, в частности точность дозировки и запайку сварного шва.

Данная модель идеально подходит как для больших, так и для маленьких туб. Легкая смена форматов позволяет без труда переходить с одного размера тубы на другой. Также моноблок позволяет работать со сложными продуктами большей вязкости.

Тубный моноблок «Мастер» МЗ-400ЕД  предназначен для дозированной подачи жидких, пастообразных и вязких продуктов в тубы, а также их запайку и проставление даты. Изделие может применяться на фармацевтических, косметических, пищевых и химических производствах.

Изделие не предназначено для розлива агрессивных (концентрированных растворов кислот и щелочей) и легковоспламеняющихся жидкостей.

Моноблок отвечает все стандартам GMP. Для его изготовления применены следующие материалы: нержавеющая сталь, AISI304, AISI316L, капролон медицинский, трубки силиконовые медицинские.

Принцип работы

Тубы из кассеты с помощью питателя поступают на поворотный стол моноблока, туба устанавливается в стакан и забивается в необходимое положение, после чего она ориентируется и перемещается в позицию дозирования. Продукт в дозатор подается из емкости. После дозирования туба предварительно изнутри по краю нагревается, после этого производится нагрев и запайка тубы. Край тубы обрезается для придания шву красивого вида. Готовая туба выталкивается и выпадает через лоток выгрузки в накопительную емкость.

Основные элементы

  1. Панель управления
  2. Поворотный стол, предназначенный для перемещения туб в технологические позициии. В столе закреплены подстаканники для фиксации туб
  3. Питатель для поштучной подачи туб из кассеты
  4. Кассета для накопления и выдачи туб (в касету тубы выкладываются колпачками к стенке)
  5. Ворошитель для предотвращения зависаний туб в питателе
  6. Забивщик тубы в стакан для фиксации тубы в  положении, чтобы она  не выпадала из стакана
  7. Механизм ориентации тубы с датчиком - устанавливает тубу  рабочее положение

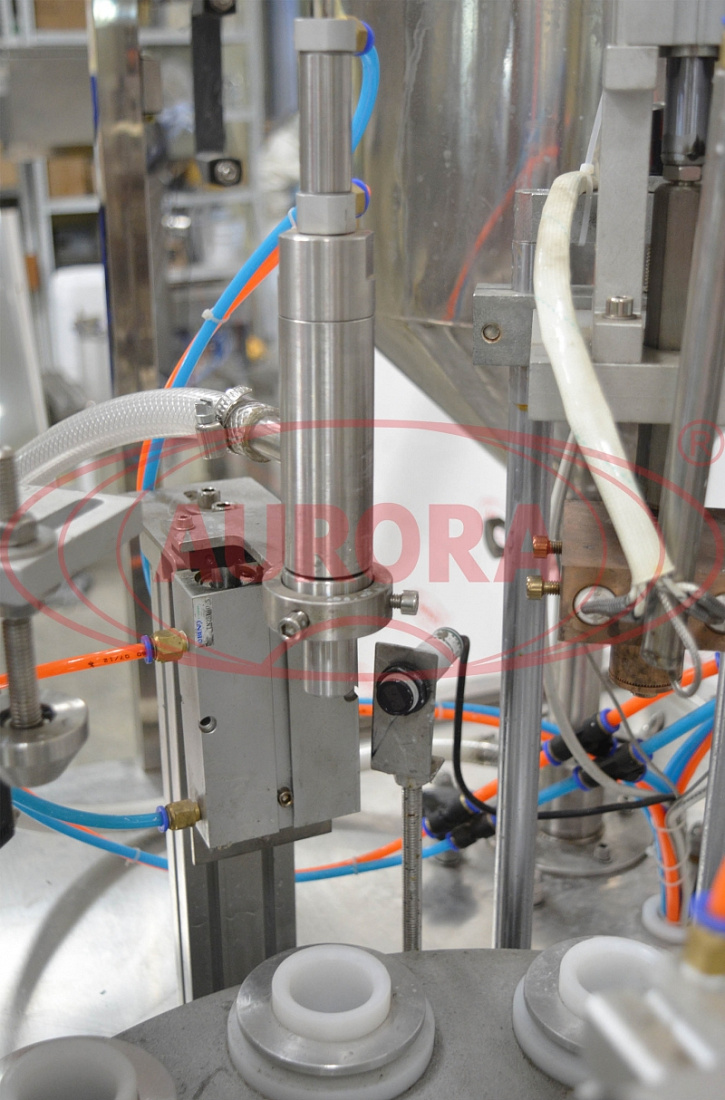

  8. Дозатор
  9. Емкость с продуктом
  10. Система предварительного разогрева тубы  (туба разогревается изнутри)
  11. Система запайки
  12. Датеровщик
  13. Отсекатель для обрезки запаянного края тубы, чтобы придать шву красивый вид
  14. Выталкиватель для выталкивания готовой тубы из стакана
  15. Лоток выгрузки

Преимущества

  1. Моноблок автоматически устанавливает тубы, ориентирует их, дозирует в них продукт, запаивает и проставляет дату
  2. Легкая смена форматов позволяет переходить с одного размера туб на другой
  3. Машина гарантирует высокое качество готовой продукции
  4. Простая настройка объема дозирования, температуры, времени запайки

Удобство в работе

Оборудование имеет аварийную кнопку «стоп» и удобную панель управления.

Варианты исполнения

Данный тубный моноблок может подвергаться модификации:

- исполнение для алюминиевых туб

- исполнение для агрессивных (концентрированных растворов кислот и щелочей) и легковоспламеняющихся жидкостей

Безопасность

Оборудование оснащено защитным укрытием

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Тип: автомат
Производительность: 1800 шт/ч
Тип дозатора: Поршневой
Количество укупорочных головок: 1 - 2 шт
Тип тары:
  • Пластиковые тубы
  • Ламинатные тубы
Тип этикетировщика: Ручные механические этикетировщики
Мощность: 5 кВт
Вес: 526 кг
Напряжение: 220,380
Рабочее давление: 0,6 МПа
Отрасль:
  • Косметика
  • Фармацевтика
  • Пищевое производство
  • Химия
Тип продукта: Вязкий
Продолжительность переналадки: 5 - 20 мин
Высота: 1950 мм
Количество печатаемых строк: 1 - 2 шт
Длина: 1200 мм
Ширина: 1100 мм
Тип тубной машины: Автоматическое оборудование для туб
Количество дозирующих сопел: 1 - 2 шт

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Фасовка и запайка ламинатных туб (100 мл)

На видео показана фасовка и запайка туб объемом 100 мл с помощью автоматического моноблока "Мастер" МЗ-400ЕД


Фасовка и запайка ламинатных туб (5 гр)

На видео показана фасовка и запайка ламинатных туб объемом 5 гр с помощью автоматического моноблока "Мастер" МЗ-400ЕД
