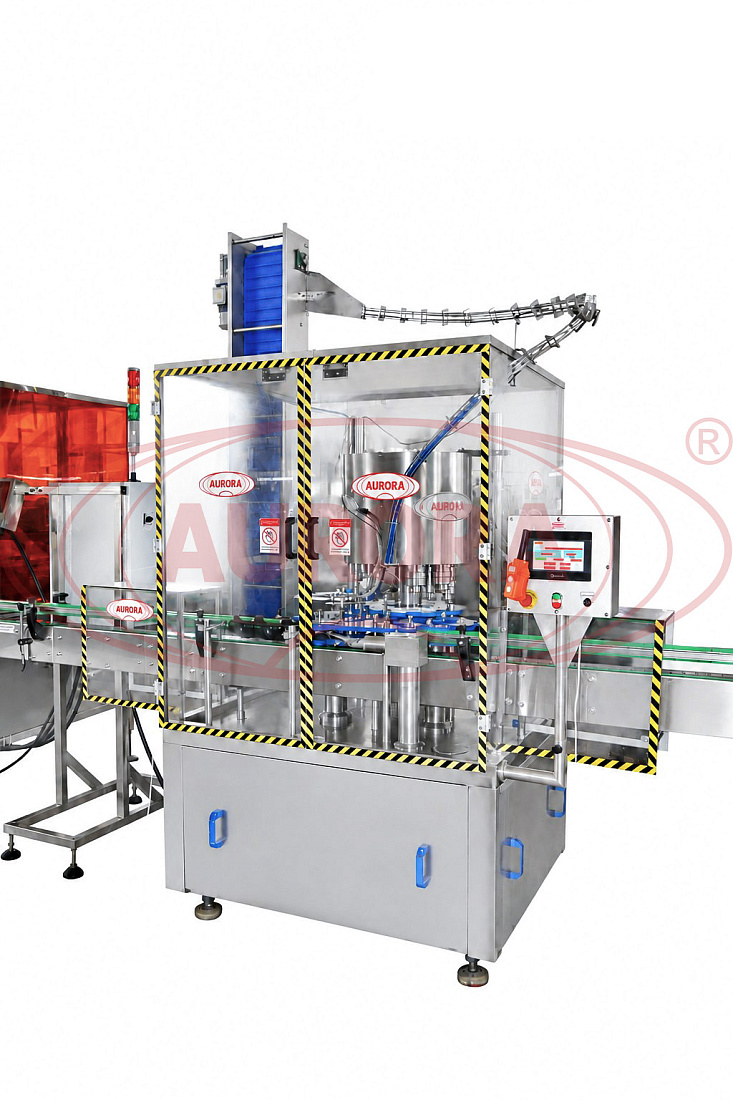

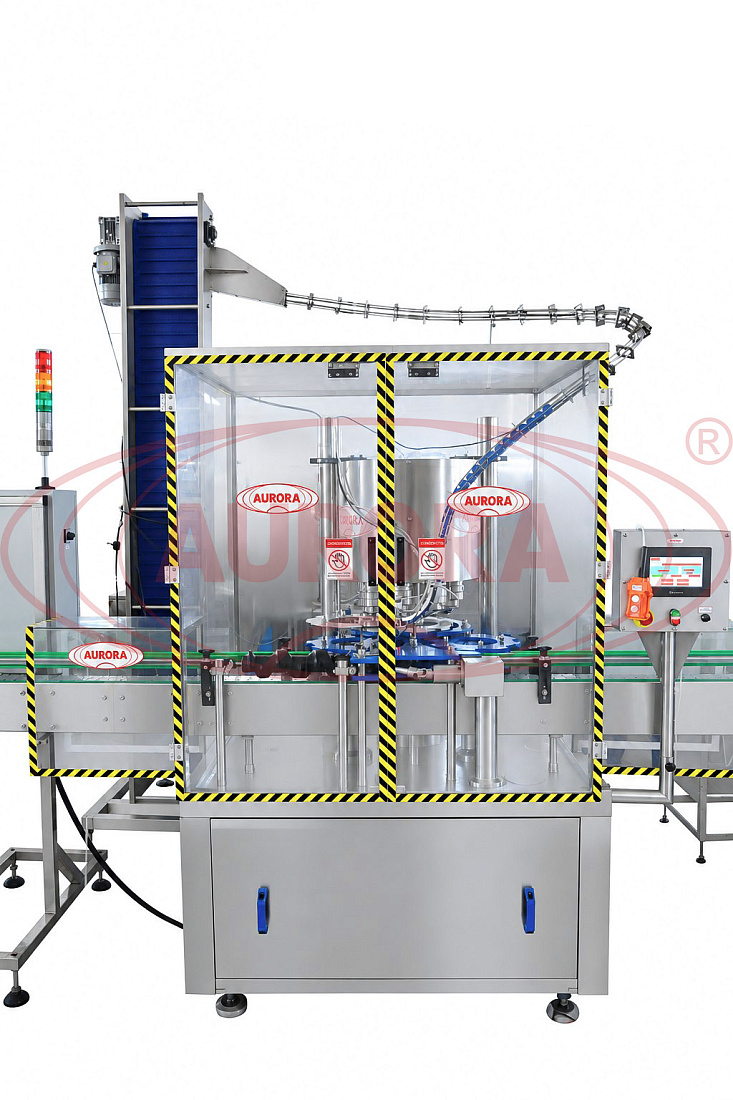

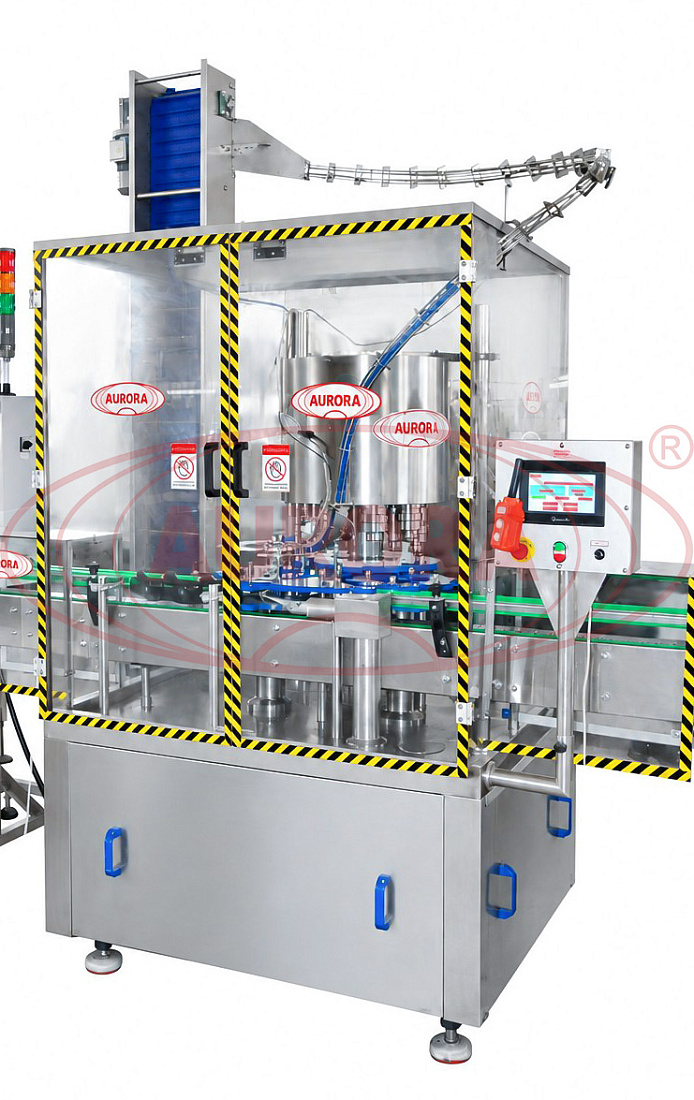

Автоматический роторный укупор с 8-ю укупорочными головками и ориентатором крышек

Описание
Характеристики
Видео
Документация
Вопросы по оборудованию

Вопросы по оборудованию

Остались вопросы? напишите нам

Нажимая на кнопку, Вы даете согласие на обработку персональных данных и соглашаетесь с политикой конфиденциальности.

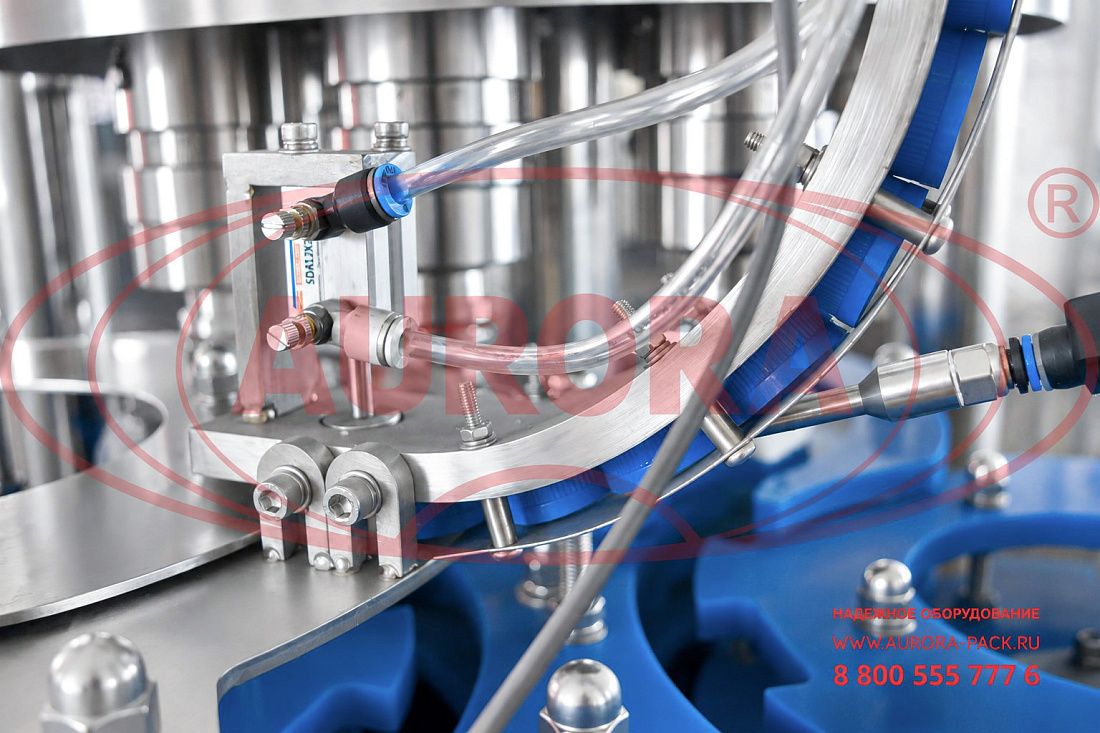

Высокопроизводительный роторный укупорочный автомат реализует непрерывное выполнение всех операций укупорочного цикла. Комплекс состоит из трех функциональных зон — подачи и установки крышки, укупорки и распределения укупоренных флаконов для подачи на основной конвейер. Каждая зона имеет карусельное исполнение за счет поворотных модулей с индивидуальными пазами под каждую тару.

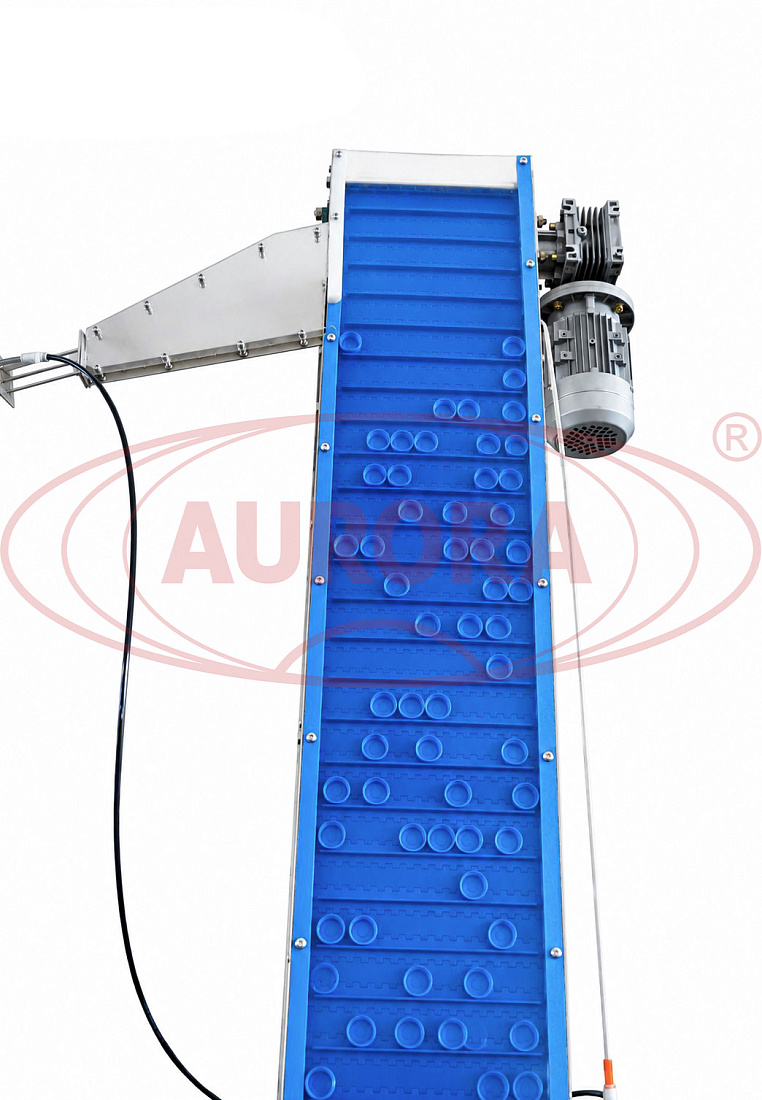

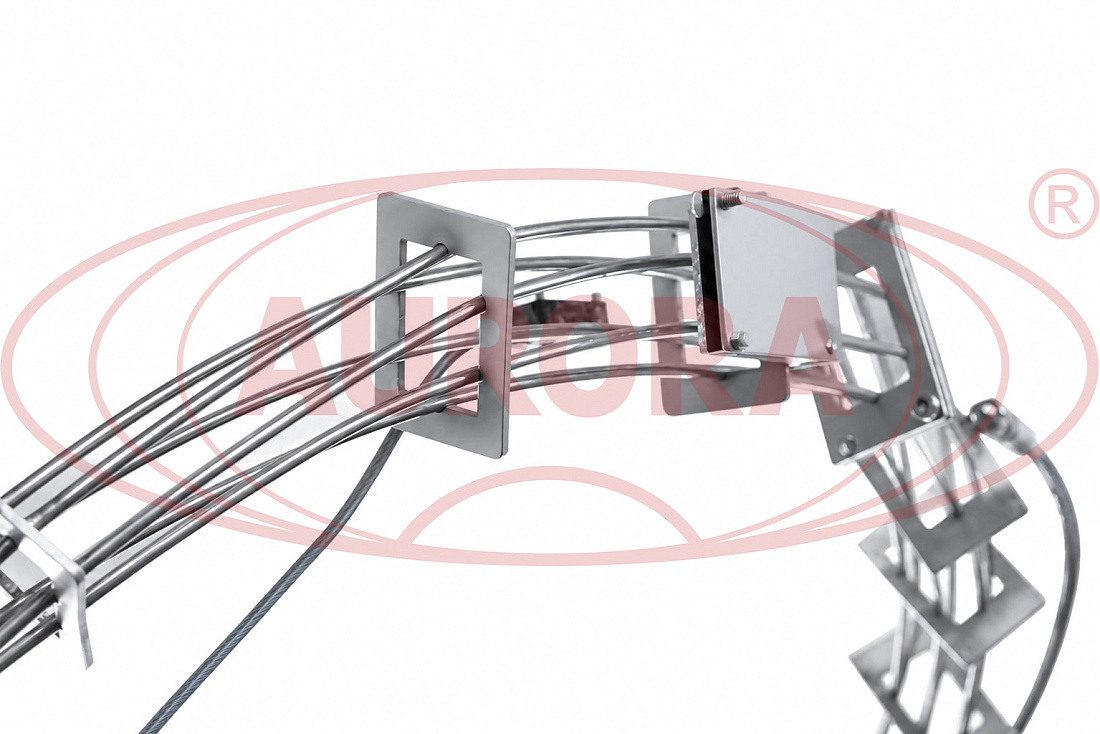

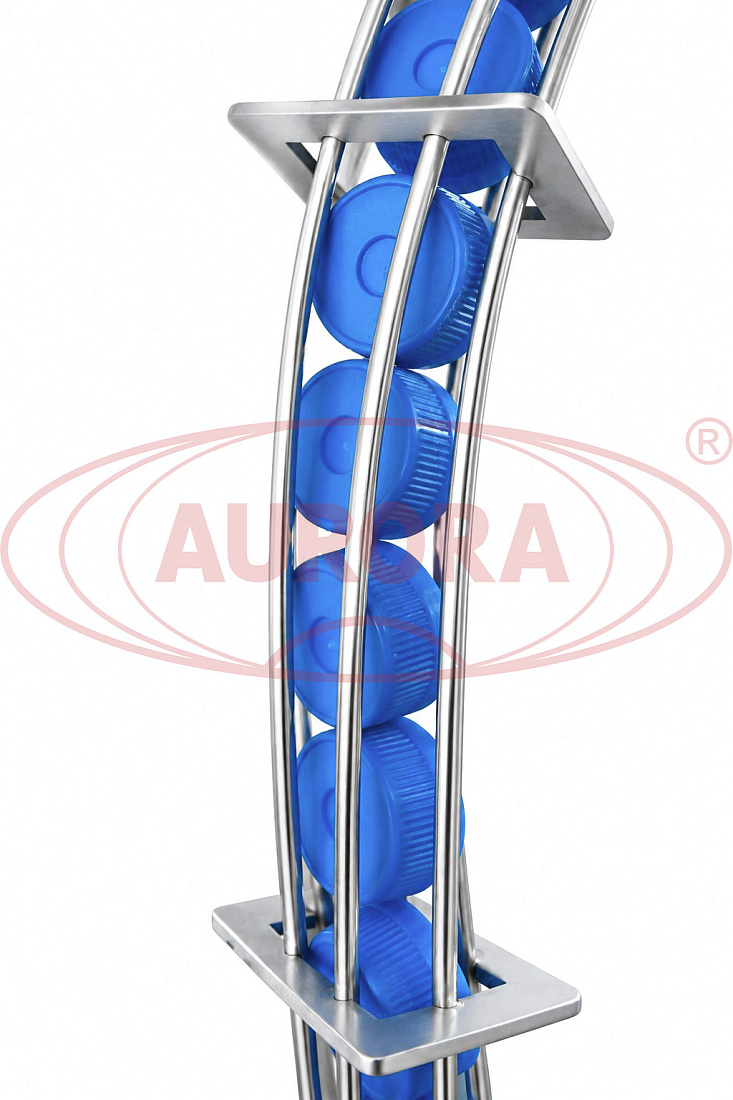

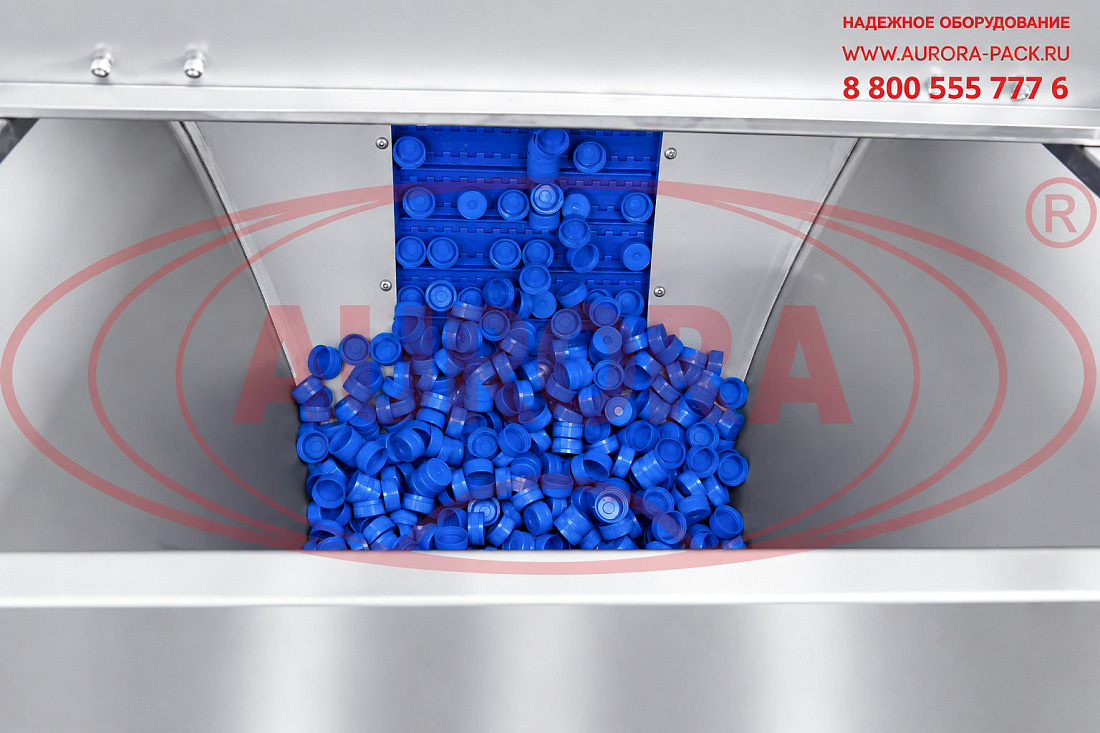

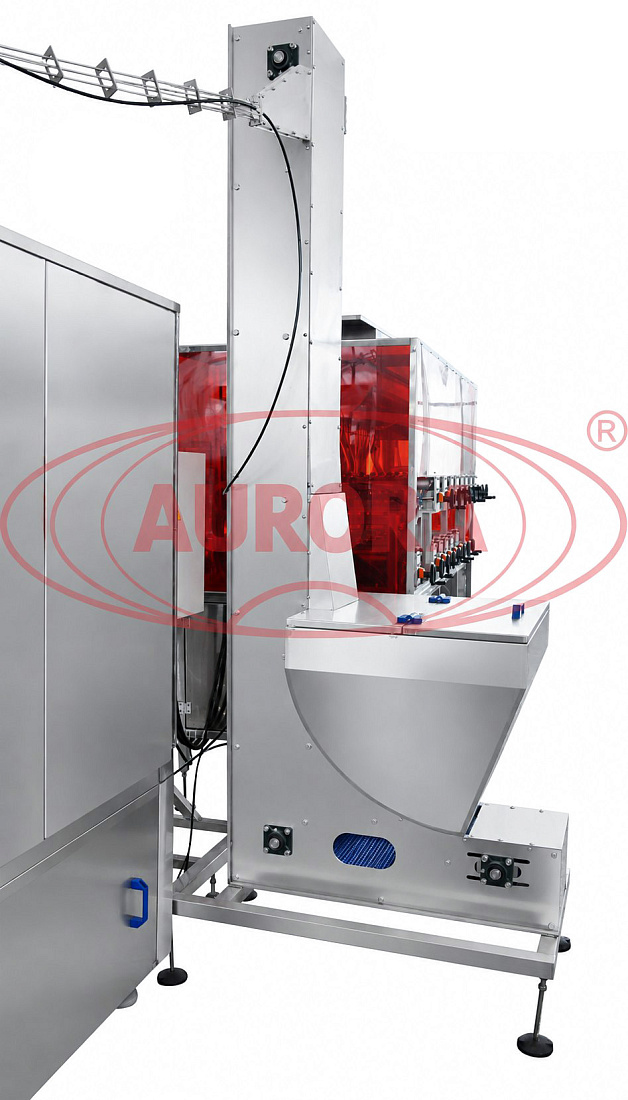

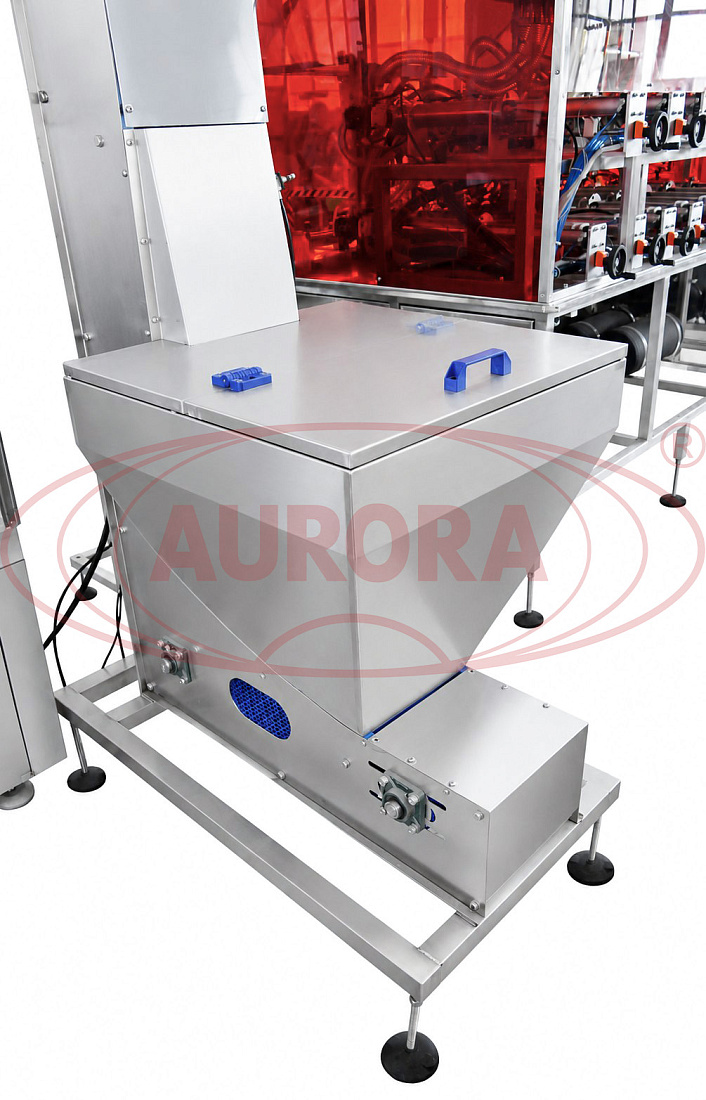

Машина оснащена 8-ю укупорочными головками. Подача крышек в правильном положении осуществляется из ориентатора элеваторного типа с вместительным загрузочным бункером. Рабочие операции реализуются параллельно на трех участках. Все процессы выполняются согласованно в соответствии с заданным программным режимом.

Назначение и область применения

Установка предназначена для укупорки ПЭТ флаконов ПЭТ крышками методом закрутки с заданным моментом. Установка может применяться для укупорки средств бытовой и промышленной химии, косметической продукции, товаров личной гигиены, ветеринарных и фармацевтических препаратов.

Принцип работы

По ленте транспортера тара перемещается к направляющему валу, который распределяет тару по пазам поворотного стола подачи тары. Далее тара направляется в механизм укупорки. Встроенный датчик определяет

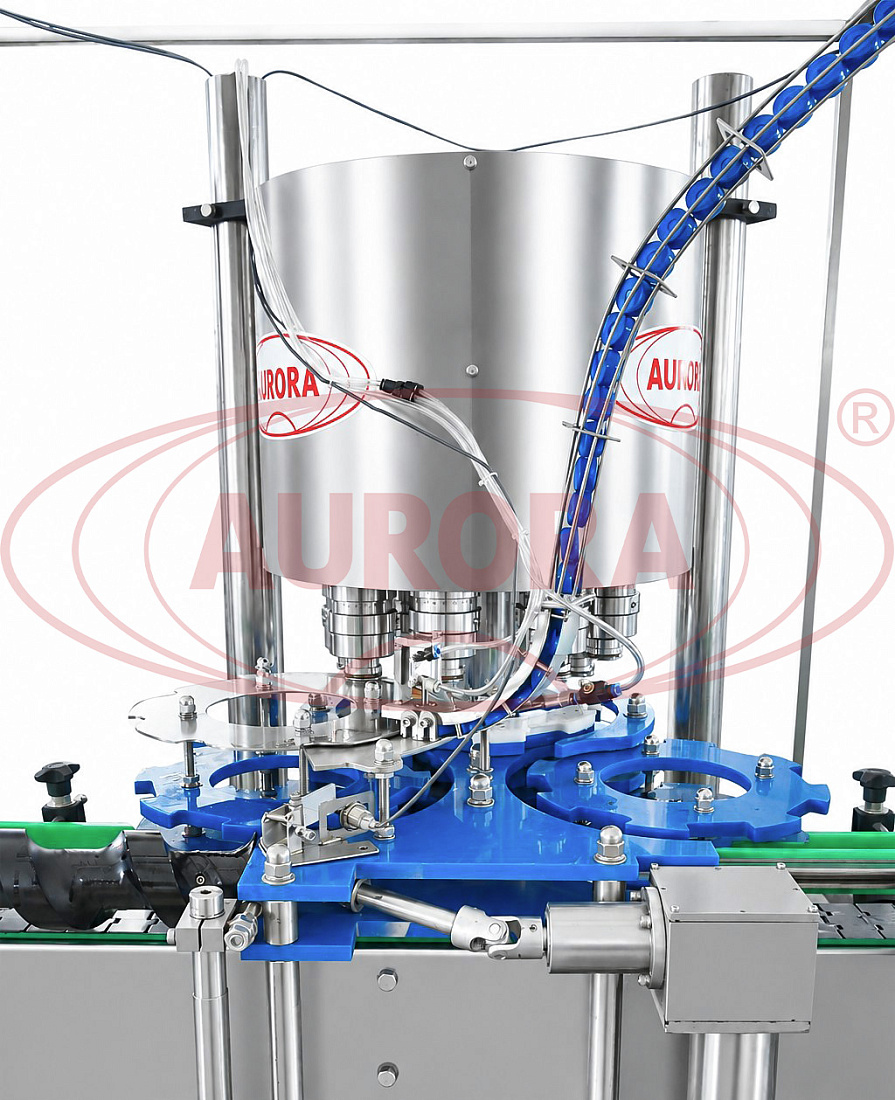

наличие тары и подает команду на ориентатор. Работа датчика тары синхронизирована с работой датчика производительности, который расположен в нижней части установки. Система ориентации, получив сигнал, выполняет подачу крышки. Укупорочный патрон опускается и захватывает крышку. Затем патрон с крышкой опускается на тару, после чего выполняется непосредственно укупорка. Далее тара переходит на поворотный стол приема укупоренных флаконов, откуда перемещается на основной транспортер и переходит на следующий этап.

Основные элементы

  • Корпус с электрокомпонентами;
  • Защитный кожух тары;
  • Защитные двери;
  • Ориентатор;
  • Датчики дверей;
  • Технологическая зона укупорки;
  • Панель управления;
  • Линейный транспортер;
  • Электропривод транспортера;
  • Стойка.

Преимущества

  • Тара автоматически направляется и поступает с заданным интервалом за счет работы делительного вала;

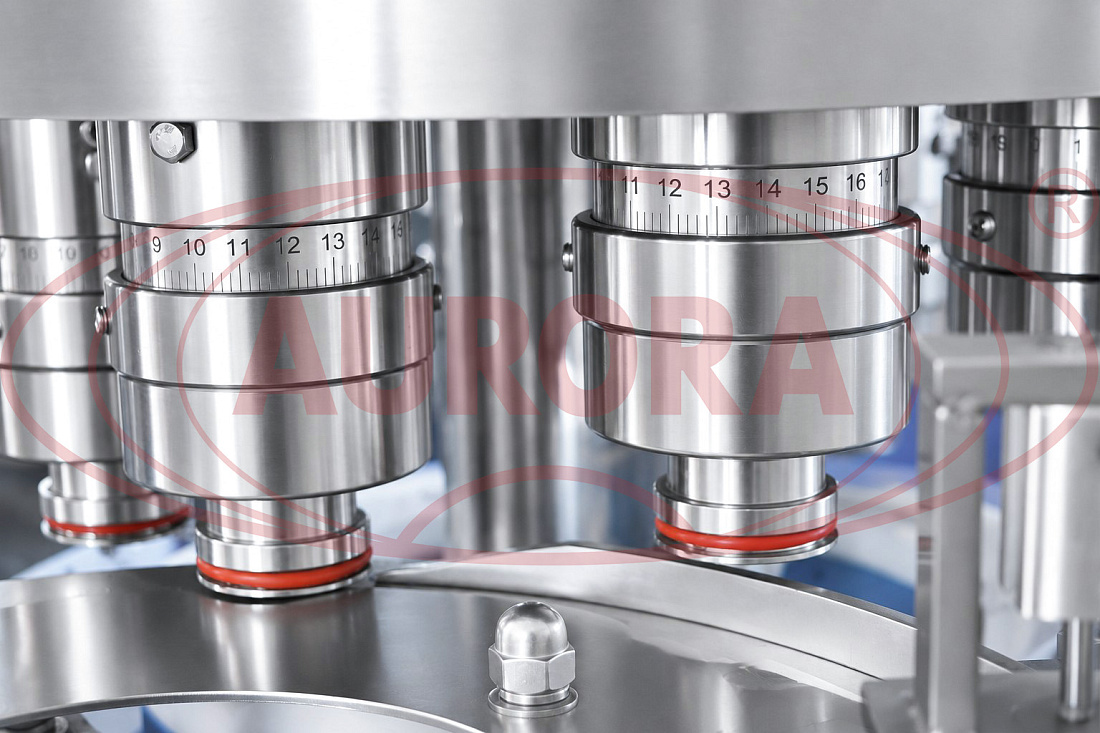

  • Укупорочные патроны легко регулируются под разноформатные крышки;
  • Машина имеет закрытое исполнение с защитным ограждением из оргстекла;
  • Конструкция оборудования отвечает требованиям стандарта GMP.

Универсальность

Данная укупорочная машина может переналаживаться для работы с крышками и тарой различного формата и размера. Для переналадки может потребоваться сменная оснастка, которую мы изготавливаем по запросу.

Удобство работы

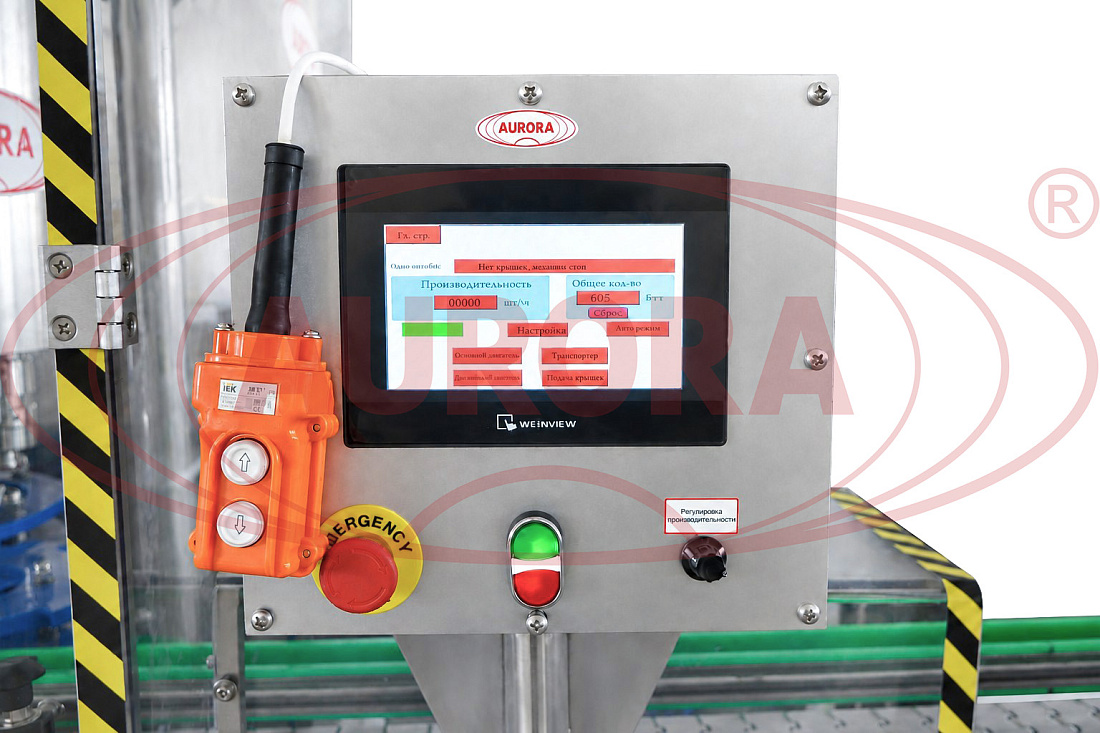

Укупор оснащен сенсорной панелью управления, при помощи которой легко осуществляется настройка скорости транспортера, времени задержки подачи крышек и другие параметры, обеспечивающие синхронизацию процессов.

Варианты исполнения

Мы изготавливаем данный автомат с различным количеством укупорочных головок, а также с дополнительными установками (системой контроля качества укупорки, отбраковочным модулем, ориентаторами под другие типы крышек и колпачков). Укупор может быть выполнен в качестве автономной машины (в том числе с накопительными столами подачи и выдачи тары), а также для интеграции в существующую линию розлива.


Безопасность

Конструкция закрытого типа минимизирует риск возникновения производственных травм и обеспечивает бесконтаминационную рабочую среду. Встроенные датчики подают сигнал о несанкционированном открытии бокса во время работы.

Отрасль:
  • Косметика
  • Комплексное оснащение фармацевтического производства
  • Ветеринария
  • Химия
Тип укупорки:Закрутка
Тип тары:ПЭТ флаконы
Тип крышек:ПЭТ
Количество укупорочных голов, шт.:8
Погрешность отбраковки крышек, %:5
Защитное ограждение:Оргстекло
Датчики дверей:Да
Потребляемая мощность (укупор), не более кВт:2
Напряжение питания (укупор) В/Гц:238/50
Габариты (укупор), мм:1300×1100×2100
Вес (укупор), кг:400
Потребляемая мощность (ориентатор), не более кВт:0,4
Напряжение питания (ориентатор) В/Гц:220/50
Габариты (ориентатор), мм:800×800×2600
Вес (ориентатор), кг:150

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
