Автоматический вакуумный укупор карусельного типа МЗ-В12Л с ориентатором элеваторного типа ОК-ЭЛ

Высокопроизводительный укупорочный комплекс выполняет качественную укупорку стеклянных банок металлическими крышками «Твист офф» (Twist off) вакуумным методом. Особенностью машины является усовершенствованная конструкция с вакуумной укупорочной головкой, которая плотно закручивает крышки, при этом откачивая воздух внутри упаковки. Благодаря уменьшению содержания кислорода в банке отсутствует риск развития патогенных микроорганизмов, что положительно влияет на качество продукта.

Установка оснащена поворотным столом с 12 посадочными местами под каждую тару. Крышки автоматически устанавливаются в правильном положении и подаются в зону укупорки из ориентатора. Применение данного укупора позволяет выполнять эффективное вакуумирование продукции в автоматическом режиме. Технология, реализуемая машиной, позволяет увеличивать срок годности продукта и защищать упаковку от несанкционированного вскрытия.

Назначение и область применения

Оборудование предназначено для закрутки стеклянных банок крышками методом вакуумной укупорки. Машина широко востребована в деятельности компаний пищевой индустрии, выпускающих маринованные и консервированные овощи, грибы, фрукты, а также варенье, джемы, мед, мясные и рыбные консервы, паштеты, риеты, и другие продукты питания.

Принцип работы

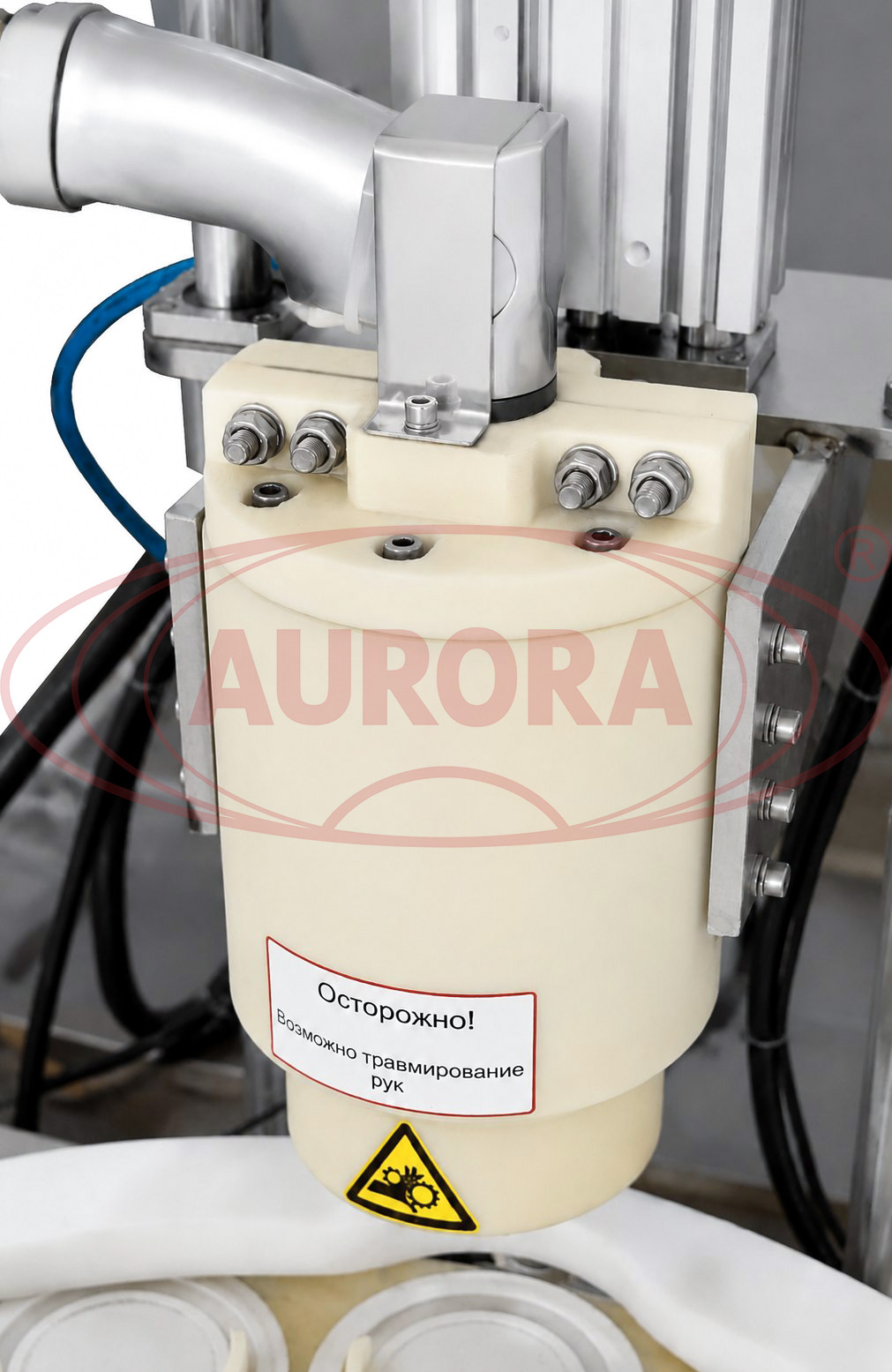

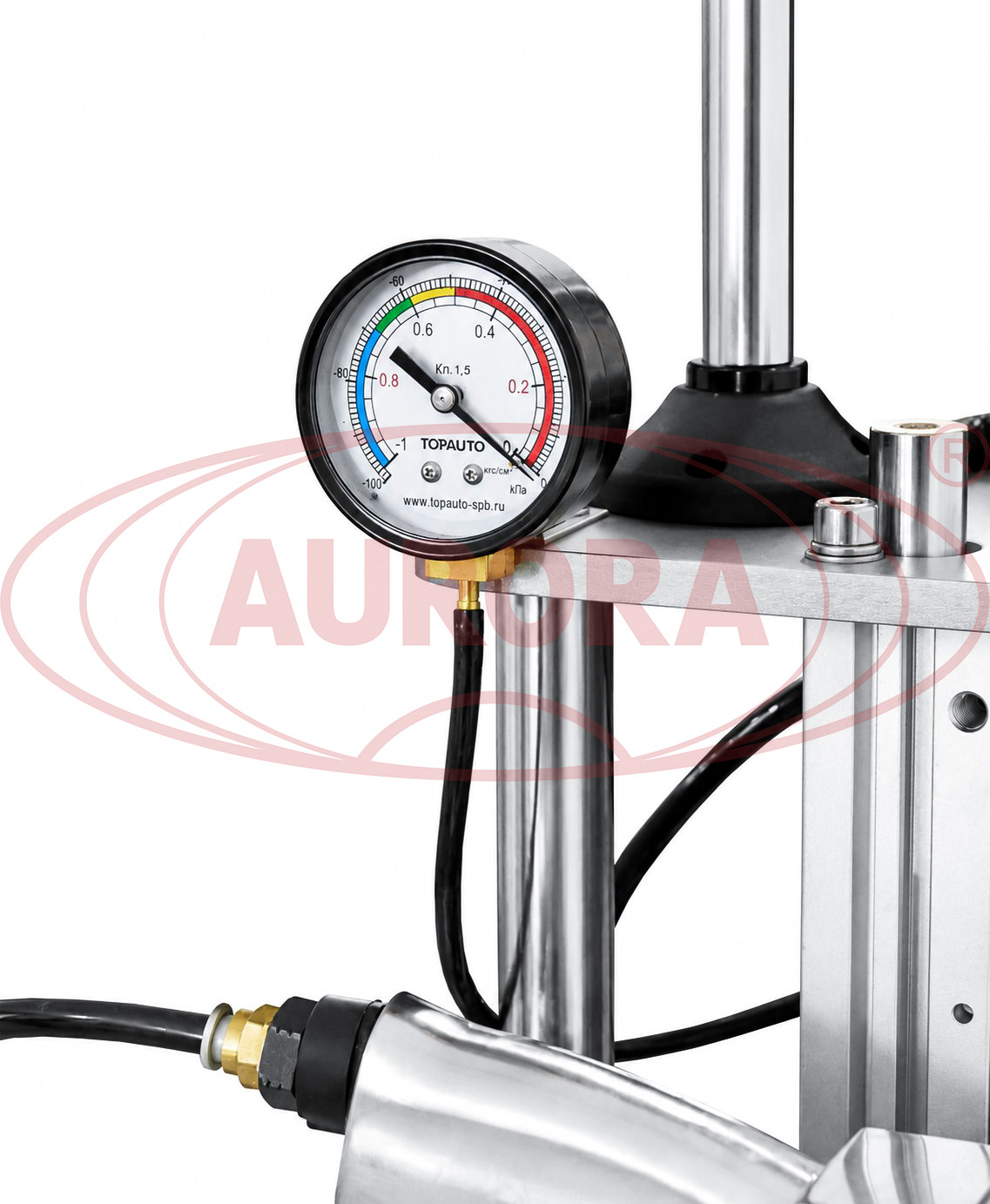

Тара по транспортеру перемещается на поворотный стол, посредством которого поступает под механизм установки крышки. Крышки из загрузочного бункера поднимаются при помощи ленточного транспортера. Крышки, плотно прилегающие к поверхности ленты, поднимаются вверх до желоба выгрузки, из него крышки подаются в ориентатор. Неправильно захваченные крышки падают обратно в бункер. Далее банка с установленной крышкой попадает под вакуумную укупорочную головку. Укупорочная головка опускается, и из нее откачивается воздух, создавая тем самым вакуумное усилие. Когда давление достигает 60-70 кPа (зеленая зона), головка начинает вращение, закручивая крышку. При достижении давления 70-100 кPа (синяя зона) процесс укупорки завершается, после чего укупорочная головка поднимается. Далее тара перемещается на следующий технологический участок.

Основные элементы

• Линейный транспортер;
• Поворотная звезда;

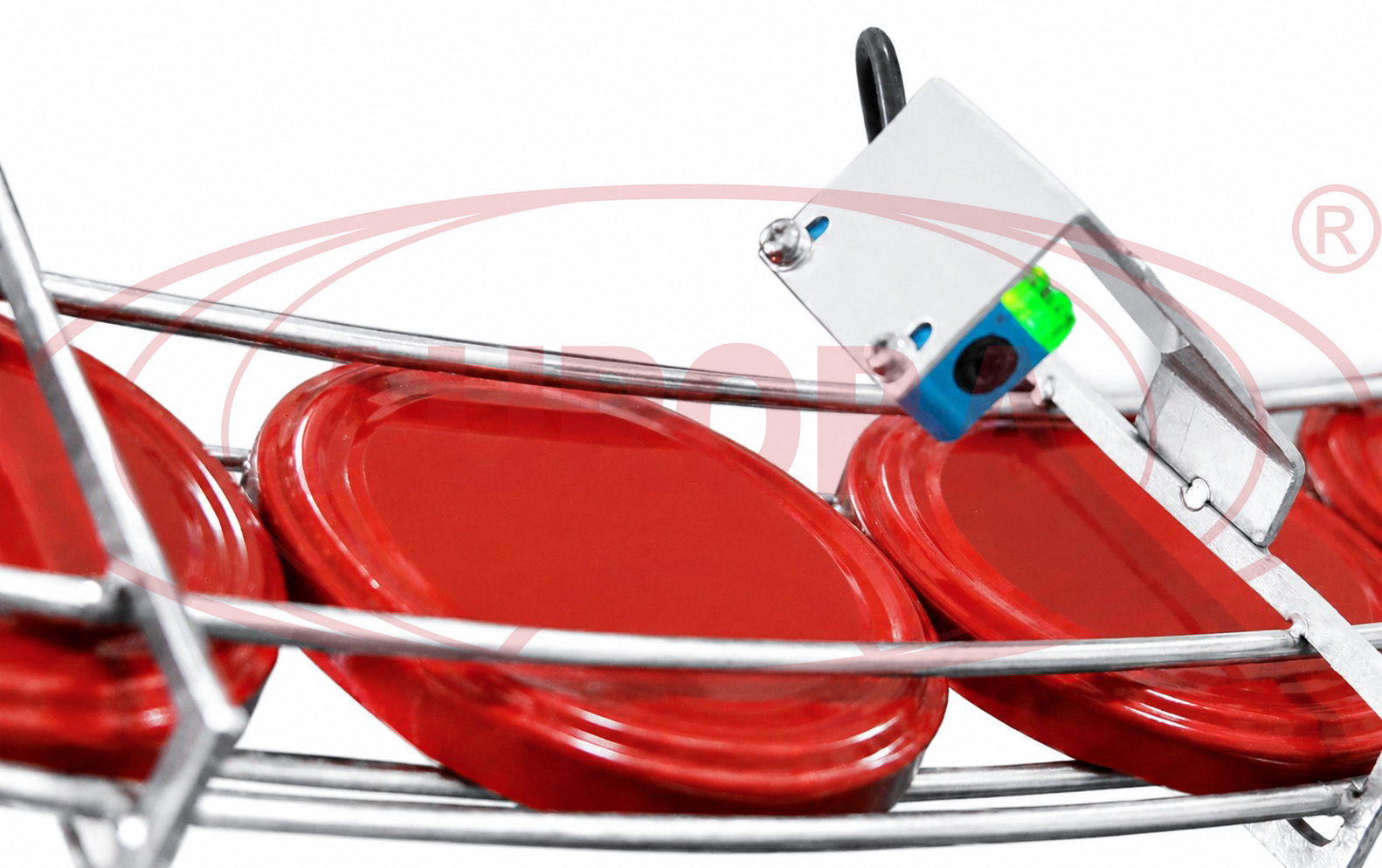

• Датчик наличия крышек;

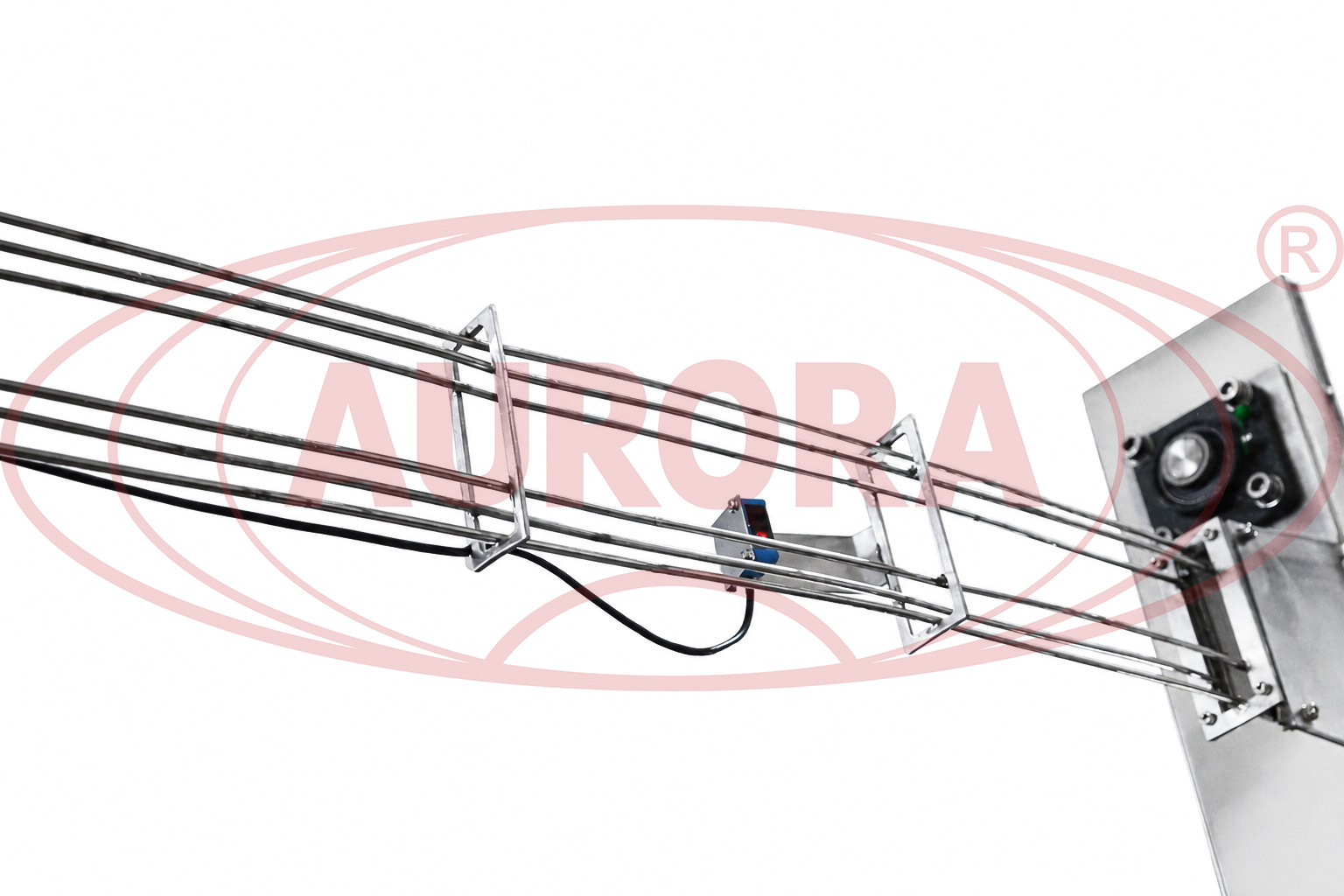

• Склиз;
• Ориентатор;
• Автомат закаточный;
• Панель управления.

Преимущества

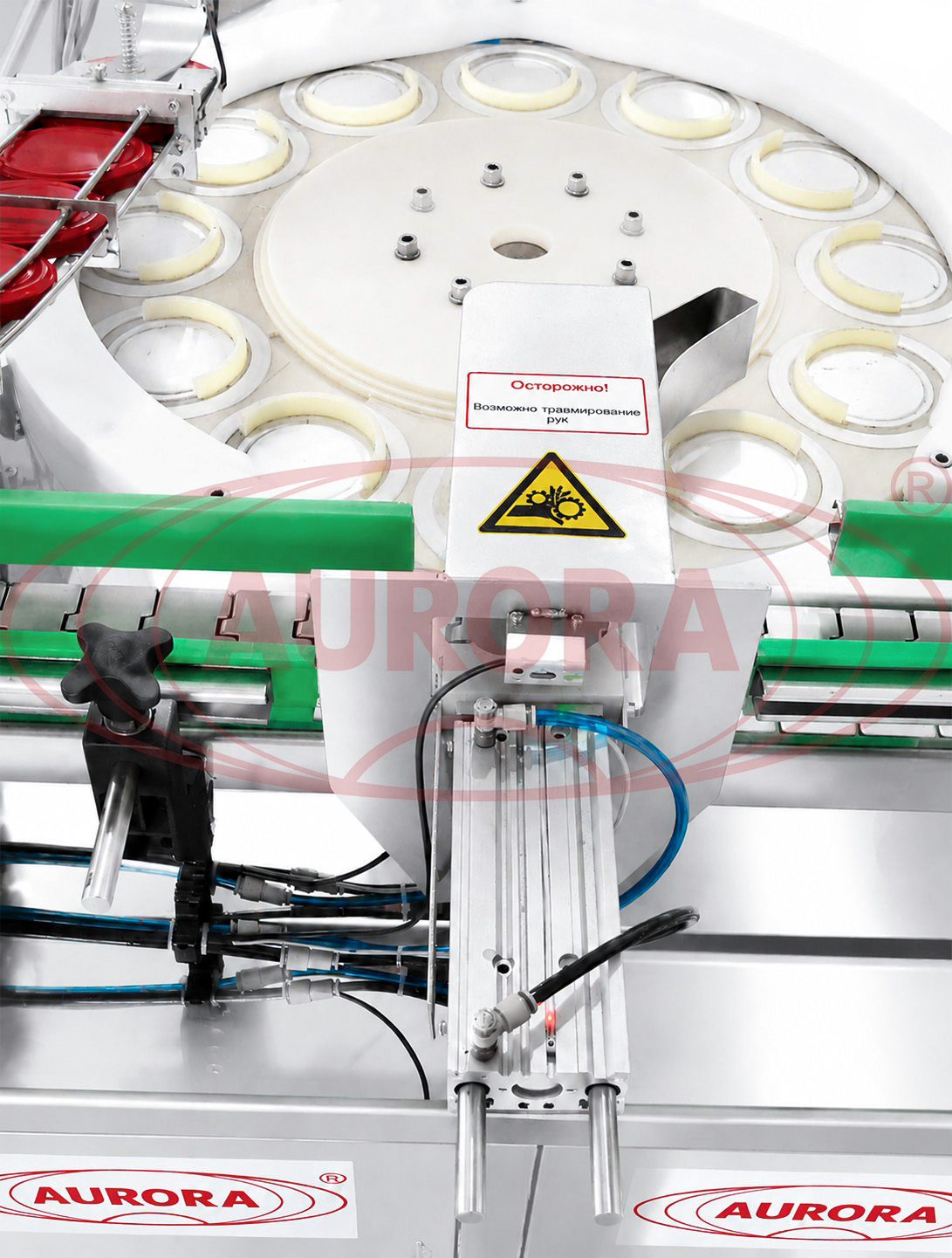

• За счет поворотного стола выполняется позиционирование крышек на стадии ориентации и укупорки;
• Крышки своевременно подаются и автоматически устанавливаются на тару;
• При помощи регулировочных ножек легко регулируется положение ориентатора по высоте;

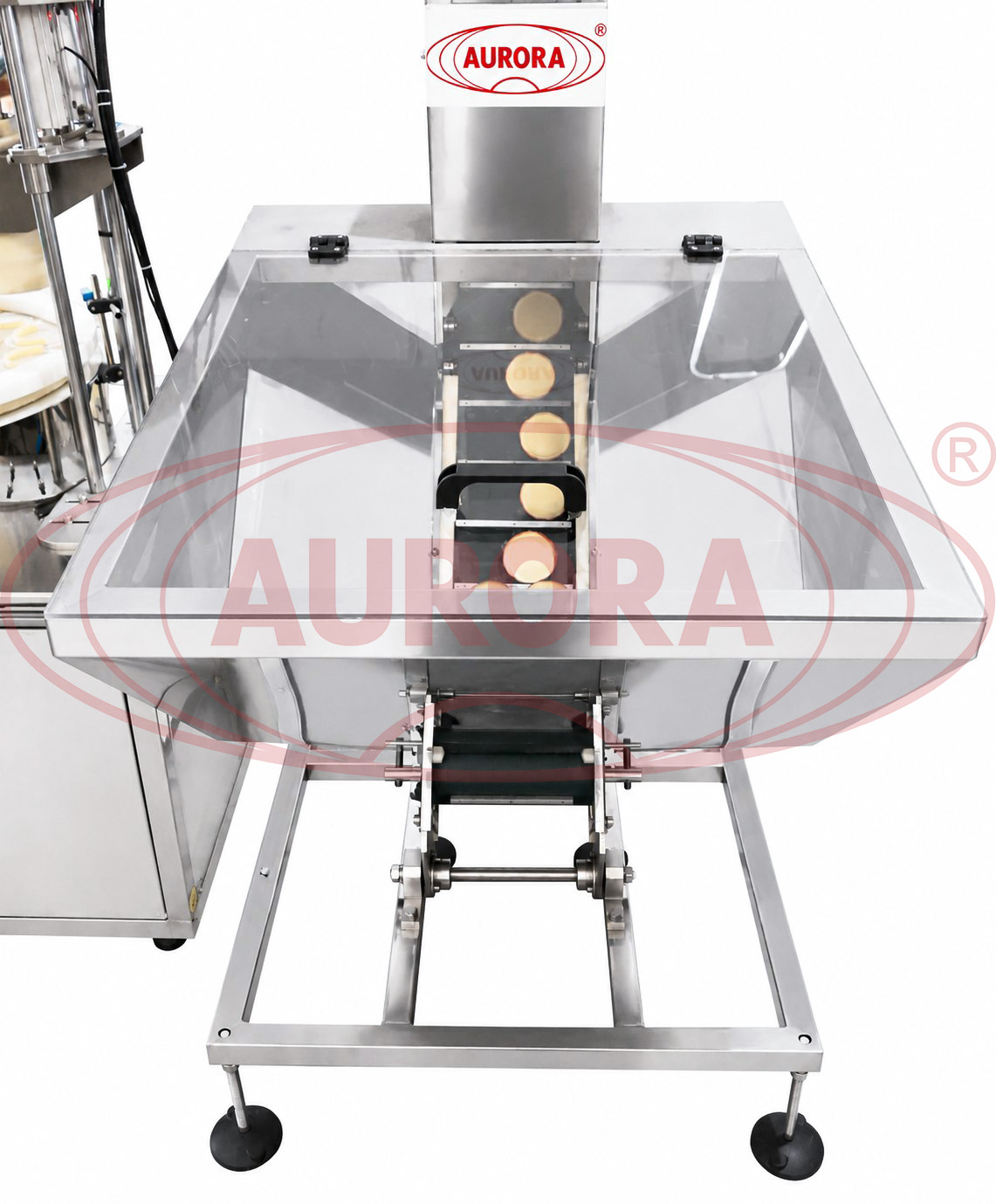

• Ориентатор оснащен вместительным бункером емкостью до 500 шт.;
• Для исключения мёртвых зон в загрузочном бункере приварены треугольные вставки.

Универсальность

Высота транспортера регулируется в соответствии с высотой рабочего стола, что позволяет легко изменять положение установки. Машина может интегрироваться с другим упаковочным оборудованием линейного типа (дозаторами, этикетировщиками).

Удобство работы

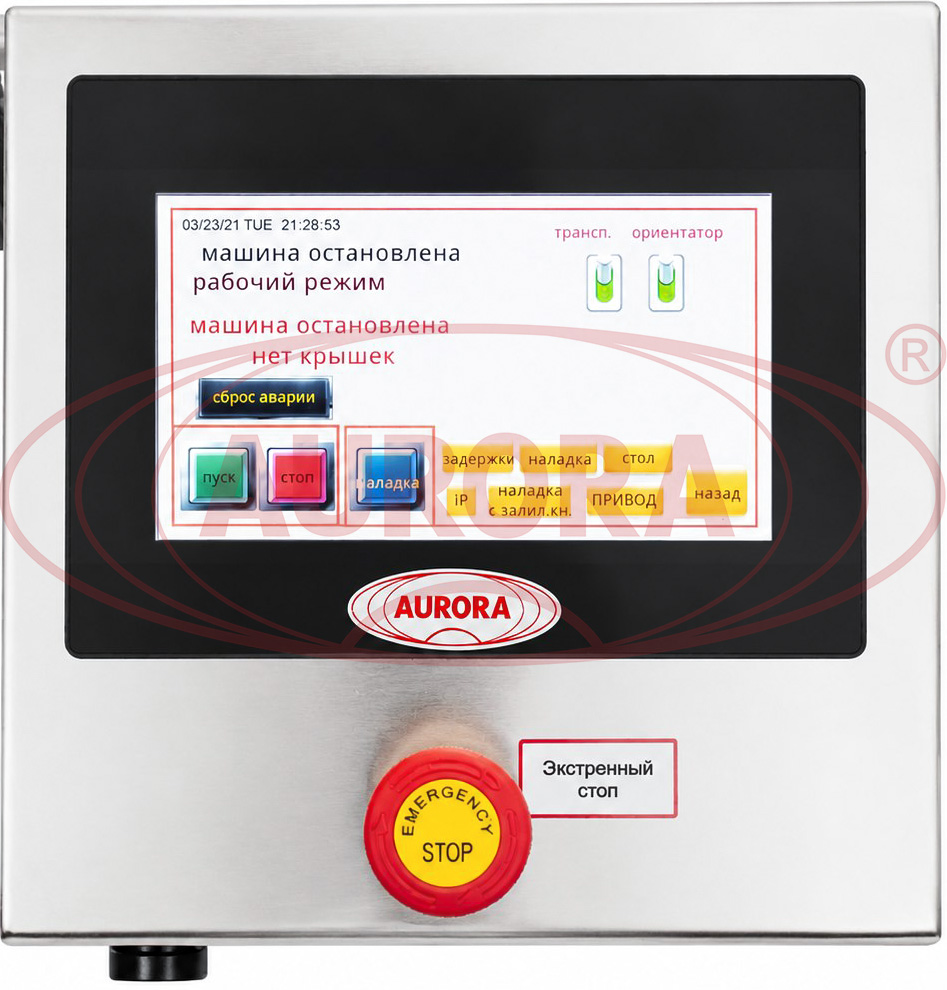

Установка оснащена прогрессивной системой управления на базе PLC. Для настройки рабочих параметров, запуска и контроля за количеством укупоренной продукции установлена удобная панель с экраном touch screen.

Варианты исполнения

В представленной комплектации оборудование адаптировано к работе с банками объемом 330 мл с диаметром горловины 82 мм. Опционально мы изготавливаем данный укупор в исполнении, разработанном под банки различного объема, формы и габаритов.

Безопасность

Укупор оснащен датчиками, которые с высокой точностью определяют наличие тары и крышки на позициях, что обеспечивает своевременное срабатывание рабочих механизмов и отсутствие сбоев.
