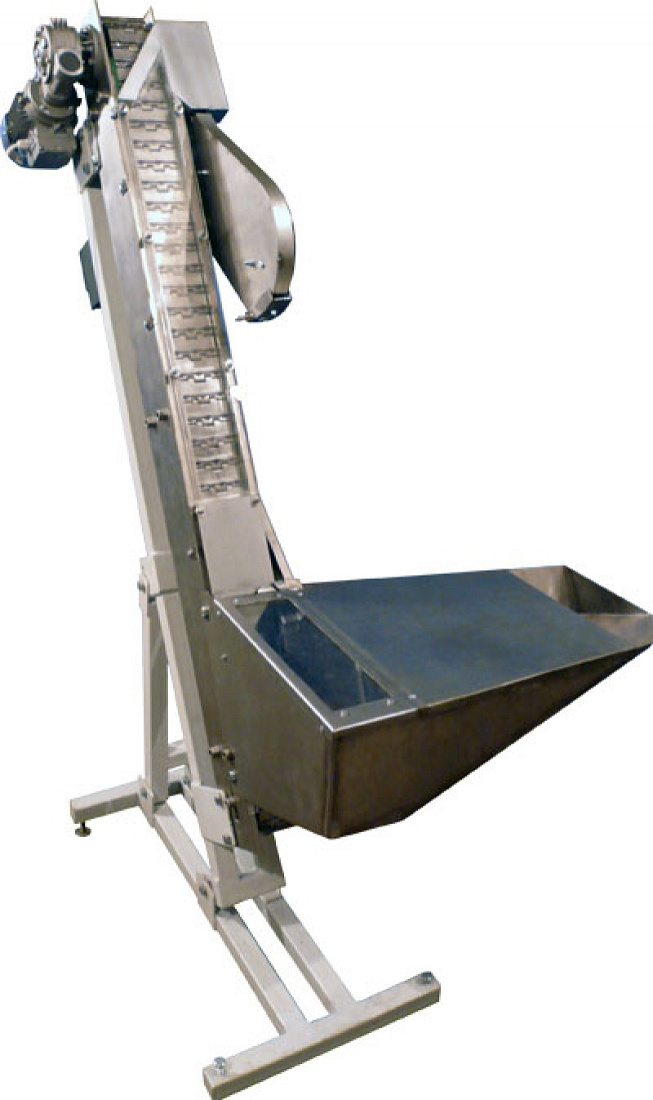

Ориентатор элеваторного типа БК-3000

Описание
Характеристики
Видео
Документация

Ориентатор элеваторного типа БК-3000 — высокопроизводительная установка, применяющаяся для автоматизации процесса ориентирования крышек перед укупоркой. Данное оборудование разработано специалистами «АВРОРА ПАК ИНЖИНИРИНГ» с учетом последних технологий, принятых в сфере производства медицинских препаратов различного типа и назначения.

Установка отличается наличием вместительного бункера и рассчитана на ориентацию до 4000 крышек в час, что позволяет осуществлять процесс максимально оперативно. Благодаря опции предварительного закручивания крышки, которой оснащена машина, обеспечивается эффективность последующего укупоривания тары.

Назначение и область применения

Ориентатор элеваторного типа БК-3000 предназначен для ориентирования пластмассовых винтовых крышек, накидывания их на тару и последующей подачи в зону укупорки. Установка используется фармацевтическими и ветеринарными компаниями на начальном этапе укупорочного цикла для завальцовки флаконов с лекарственными средствами.

Принцип работы

Оператор помещает крышки в бункер-накопитель. Далее при помощи элеваторного транспортера крышки поднимаются на заданную высоту и перемещаются в выходной желоб. Отсюда колпачки подаются в зону укупорки по склизу, где накидываются на флаконы. При переполнении желоба срабатывает датчик, который задерживает крышки и останавливает ленту ориентатора.

Основные элементы

  •  бак загрузочный;
  •  транспортёр сортирующий;
  •  разветвитель;
  •  лекала ориентирующие;
  •  желоб перепускной;
  •  механизм установки крышек.

Преимущества

  •  Ориентатор в полностью автоматическом режиме осуществляет не только ориентирование и накидывание колпачка, но и закручивание на 1,5-2 оборота;
  •  Данная модель может быть встроена в любую линию розлива — как нашего, так и стороннего производства;
  •  При необходимости смены колпачка оборудование переналаживается путем замены насадки ориентации;
  •  Установка отличается простотой монтажа, эксплуатации и обслуживания.

Универсальность

Благодаря особой конструкции бункера данный ориентатор применим для работы с крышками разных размеров, и может использоваться для производства разных товаров.

Удобство работы

Управление установкой осуществляется при помощи отдельностоящего блока, отличающегося упрощенным интерфейсом. Для оперативной остановки работы машины предусмотрена система «аварийный стоп».

Варианты исполнения

Ориентатор элеваторного типа БК-3000 производится как в базовом, так и в индивидуальном исполнении, максимально соответствующем особенностями производственных задач Заказчика. Разработка каждой установки осуществляется в соответствии с техническим заданием.

Безопасность

Работа данного ориентатора полностью автоматизирована, что исключает участие оператора в непосредственном процессе, исключая случаи возникновения производственных травм. Пожарная и экологическая безопасность установки подтверждена соответствующей документацией и сертификатами ISO.

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Тип: автомат
Производительность: 3000 - 4000 шт/ч
Тип тары: Пластиковая тара
Мощность: от 0,4 кВт
Вес: 96 кг
Напряжение: 220
Отрасль:
  • Фармацевтика
  • Ветеринария
Продолжительность переналадки: 10 - 15 мин
Высота: 1700 мм
Длина: 1100 мм
Ширина: 850 мм
Тип ориентатора: Ориентаторы крышек элеваторного типа

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Работа моноблока МЗ-400ЕД "Мастер" с ориентатором крышки БК-3000

Работа моноблока Мастер с ориентатором крышек элеваторного типа. Аналогов в России нет.

Работа ориентатора элеваторного типа БК-3000

В данном видео продемонстрирована работа ориентатора элеваторного типа БК-3000
