Автоматический дозатор БР-100М

Описание
Характеристики
Видео
Документация

Линейный автоматический объемный дозатор БР-100М представляет собой упрощенную версию блока розлива БР-100. В отличие от стандартной версии БР-100, которая оборудована поршневыми дозаторами, БР-100М – это объемный линейный дозатор, оснащенный отсечными клапанами и опускающимися соплами с системой удаления последней капли. БР-100М обладает меньшими габаритами и весом, неприхотлив в обслуживании и способен дозировать как жидкие, средневязкие продукты и пенящиеся жидкости.

Блок розлива БР-100М оснащается приемной емкостью из стали AISI 304L или AISI 316L объемом от 100 литров и опционально оснащается датчиком уровня продукта в емкости и подкачивающим насосом для поддержания уровня продукта в приемной емкости. Данный линейный дозатор предусматривает возможность встраивания в технологическую фасовочную линию как нашего, так и стороннего производства.

Назначение и область применения

Автоматический дозатор БР-100М предназначен для дозирования жидких, вязких, густых и агрессивных продуктов в стеклянную и пластиковую тару с диапазоном розлива от 50 до 250 мл. Машина широко востребована в пищевой, фармацевтической, химической и косметической отрасли для дозирования широкого диапазона продуктов (джемы, соусы, пюре, напитки, крема, шампуни, средства бытовой химии и ряда других).

Принцип работы

Оператор производит запуск установки, после чего тара начинает движение по транспортеру. В позиции розлива емкости помещаются под сопла дозаторов, датчик отсчитывает заданное количество флаконов (относительно количества сопел), срабатывают отсекатели, производится фиксация тары, опускаются дозаторы, далее происходит розлив продукта. После розлива тара освобождается и двигается далее по транспортеру на следующую технологическую позицию. Для регулировки уровня продукта в емкости может быть установлен поплавковый датчик. При низком уровне жидкости датчик запускает работу насоса, который заполняет емкость продуктом.

Основные элементы

  •  транспортер (ленточный или пластинчатый);

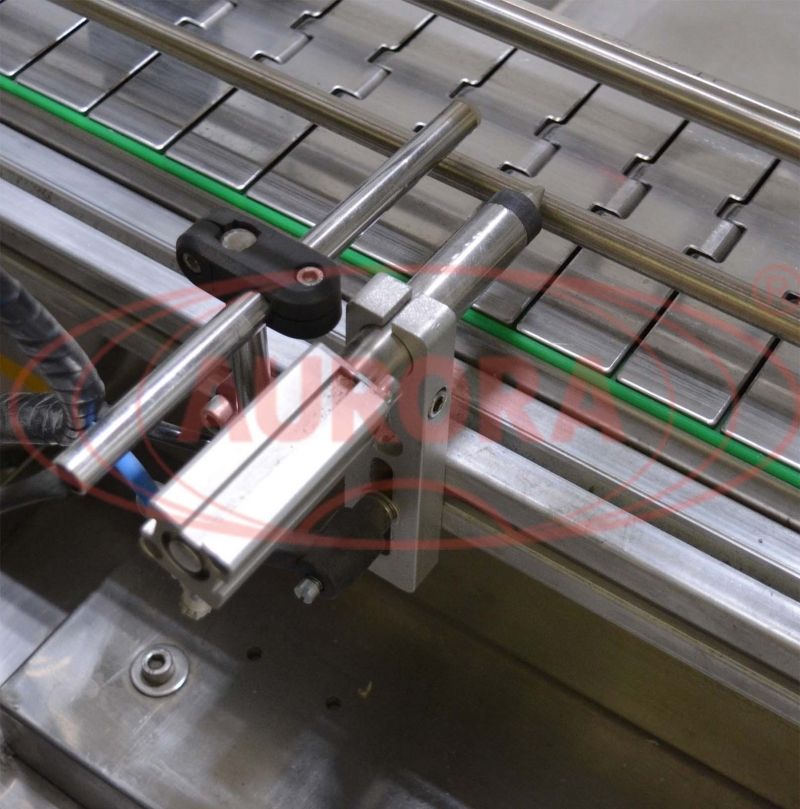

  •  пневмо-отсекатели;
  •  емкость для продукта, оснащенная поплавковым (или любым другим) датчиком уровня (опционально);
  •  магистрали, предназначенные для подвода продукта к соплам;
  •  отсекатели;
  •  устройство фиксации тары;

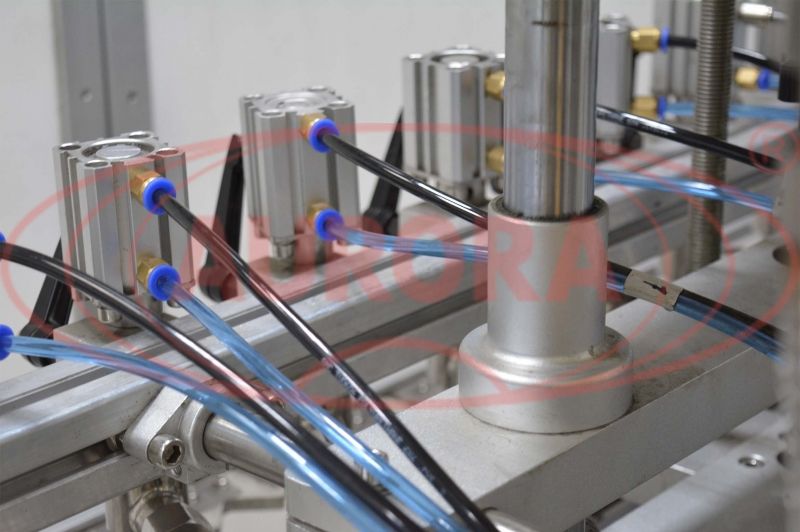

  •  дозирующие сопла с пневматическими клапанами;
  •  панель управления с сенсорным экраном;
  •  защитное укрытие (опционально);
  •  датчики наличия тары.

Преимущества

  •  Применение объемного принципа дозирования и использование отсечных электроклапанов позволяет осуществлять фасовку в значительно большем диапазоне, чем на вакуумных или поршневых дозаторах и при этом без существенных переналадок;
  •  Установка может работать как автономно, так и в составе фасовочно-упаковочных линий;
  •  Основной тип материала, применяемого в производстве дозатора — высокопрочная нержавеющая сталь, обеспечивающая устойчивость оборудования к коррозии, температурным и механическим воздействиям.

Универсальность

Данная установка может производить розлив и наполнение тары широкого диапазона форматов.

Удобство работы

Блок розлива БР-100М работает в автоматическом режиме. Для наладки, обкатки и проверки работы используется ручной режим. Настройки функционирования дозатора задаются при помощи дисплея управления.

Варианты исполнения

Мы имеем положительный опыт в изготовлении и наладке дозирующего оборудования. Это позволяет нам выпускать различные модификации данной модели — с системами счета продукции, отбраковки, с установкой специальных сопел с пеноотсосом (для сильно пенящихся продуктов). При необходимости повышения производительности возможно увеличение объема бака (приемной емкости) для загрузки большего количества продукта. Опционально блок розлива может быть изготовлен из кислостойкой стали (для розлива агрессивных жидкостей). Также возможно изготовление дозатора во взрывозащищенном исполнении для розлива легковоспламеняющихся жидкостей (ЛВЖ).

Безопасность

Защитное укрытие обеспечивает защиту продукта при розливе от возможного внешнего (механического) загрязнения, а также обеспечивает безопасность работы оператора.

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Тип: автомат
Производительность: 3000 шт/мин
Тип дозатора: Автоматические линейные поршневые дозаторы
Диапазон розлива: 100-5000 мл
Тип тары:
  • Стеклянная тара
  • Пластиковая тара
Тип линии розлива: Линии розлива бытовой и промышленной химии
Мощность: 0,6 кВт
Вес: 200 кг
Напряжение: 220
Рабочее давление: 0,4-0,6 МПа
Отрасль:
  • Косметика
  • Фармацевтика
  • Ветеринария
  • Химия
Тип продукта:
  • Вода и негазированные напитки
  • Агрессивная жидкость
Высота: 1800 мм
Длина: 2100 мм
Ширина: 1000 мм
Количество дозирующих сопел: 10 шт

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
