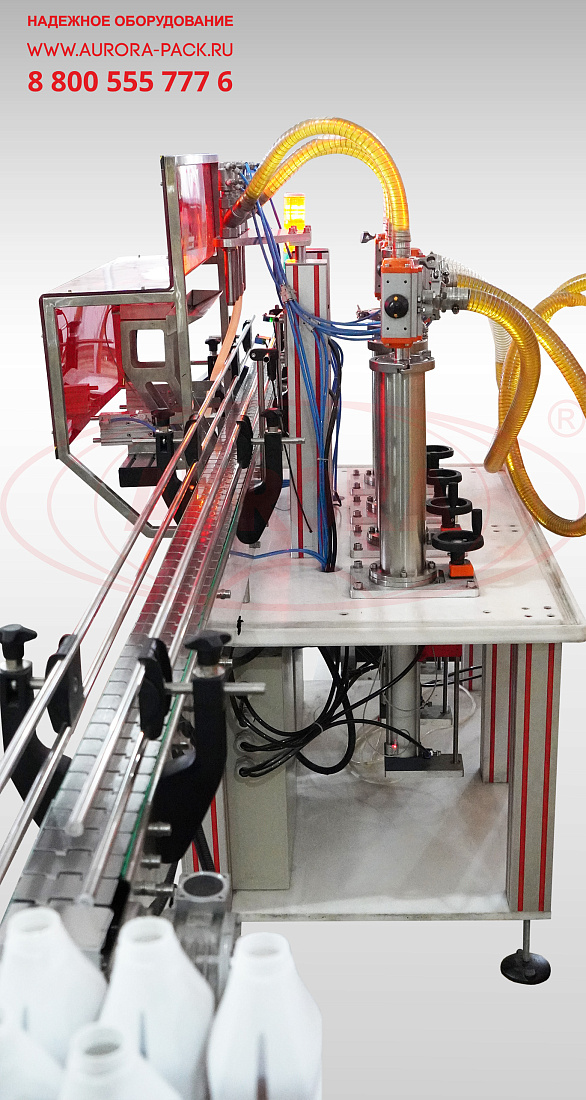

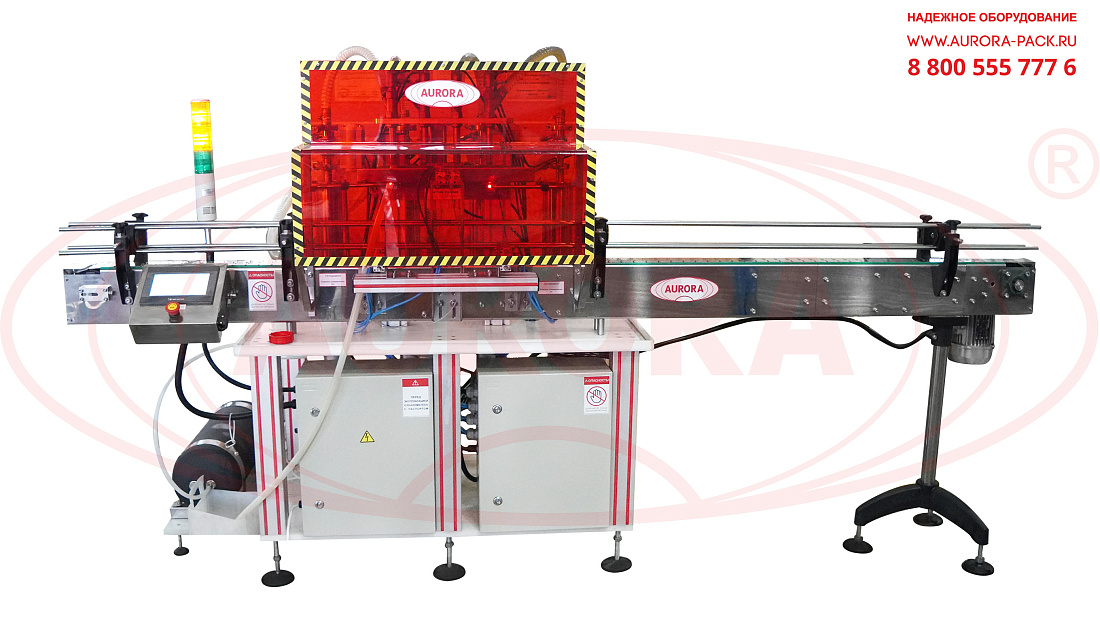

Четырехсопельный дозатор Niagara-P для розлива машинного масла

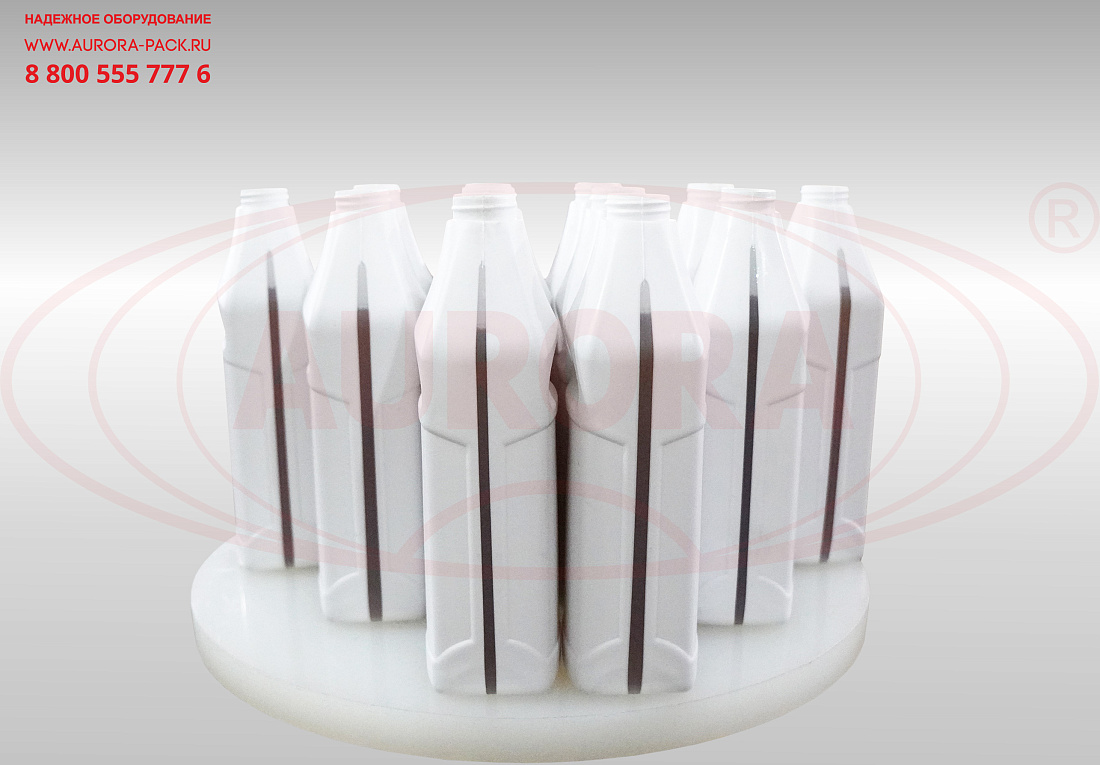

Автоматический линейный дозатор поршневого типа МД-500ДЛ выполняет высокоточную фасовку моторных масел и других сильновязких продуктов в ПНД-бутылки. Машина оснащена мощной дозирующей системой с функцией забора продукта, пластинчатым транспортером и сенсорной панелью оператора. Благодаря многоканальному исполнению за один цикл розлива наполняется сразу 4 емкости. Диапазон дозирования варьируется в пределах 10-1000 мл.

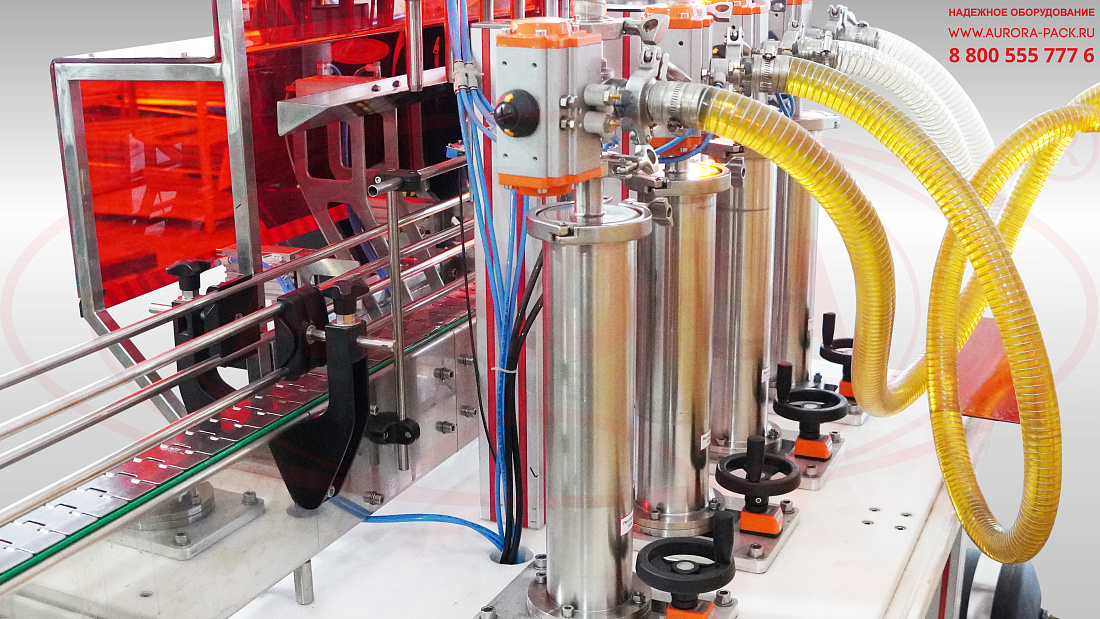

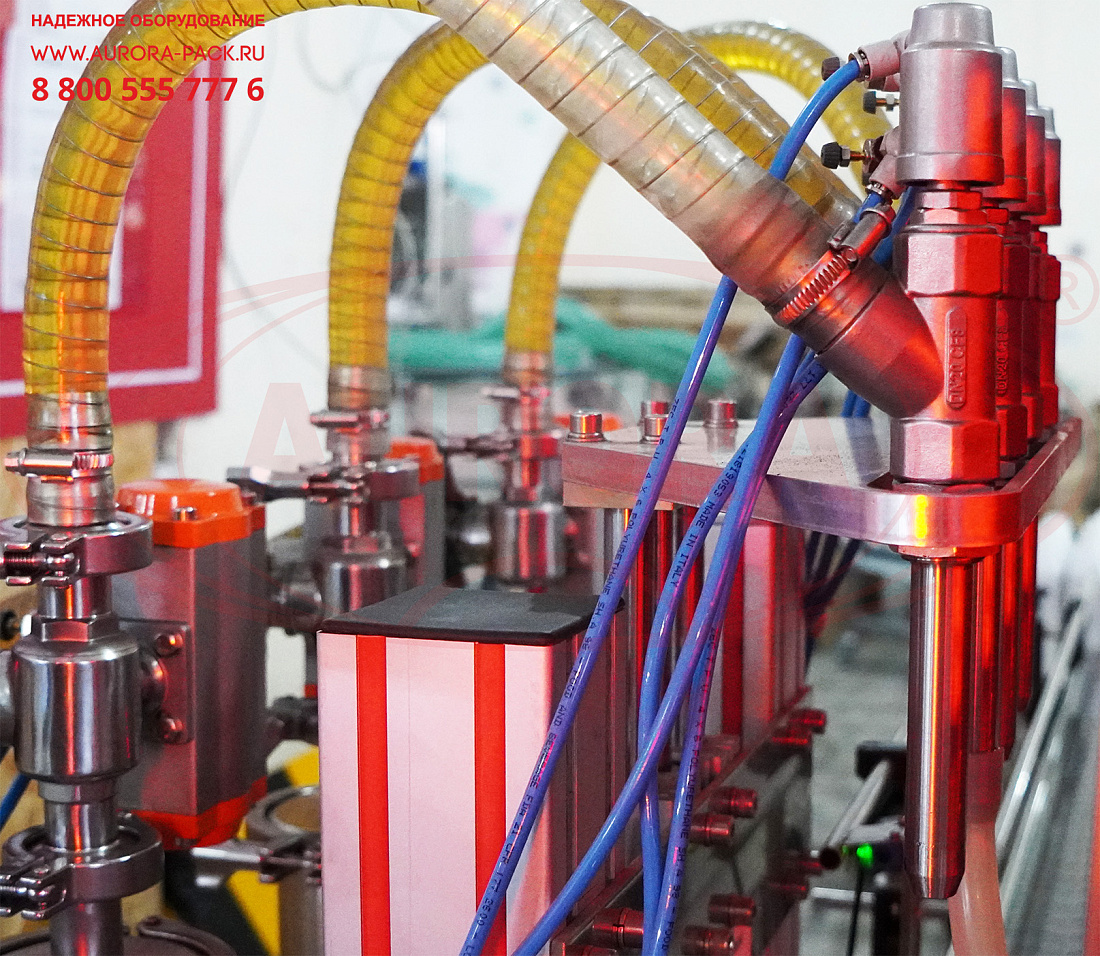

Полная автоматизация процессов обеспечивается встроенной PLC-системой с возможностью установки различных программ и мониторинга за ходом работы в режиме реального времени. Каждое сопло имеет индивидуальную настройку и закреплено на подвижном кронштейне, что позволяет изменять положение в соответствии с габаритными размерами флакона. Общая производительность машины может развиваться до 1000 шт/час.

Назначение и область применения

Оборудование предназначено для дозированной подачи жидкого или вязкого продукта в 4 емкости одновременно в автоматическом режиме. Дозатор применяется для розлива минеральных, полусинтетических и синтетических автомобильных масел, а также технических жидкостей и широкого спектра химической продукции.

Принцип работы

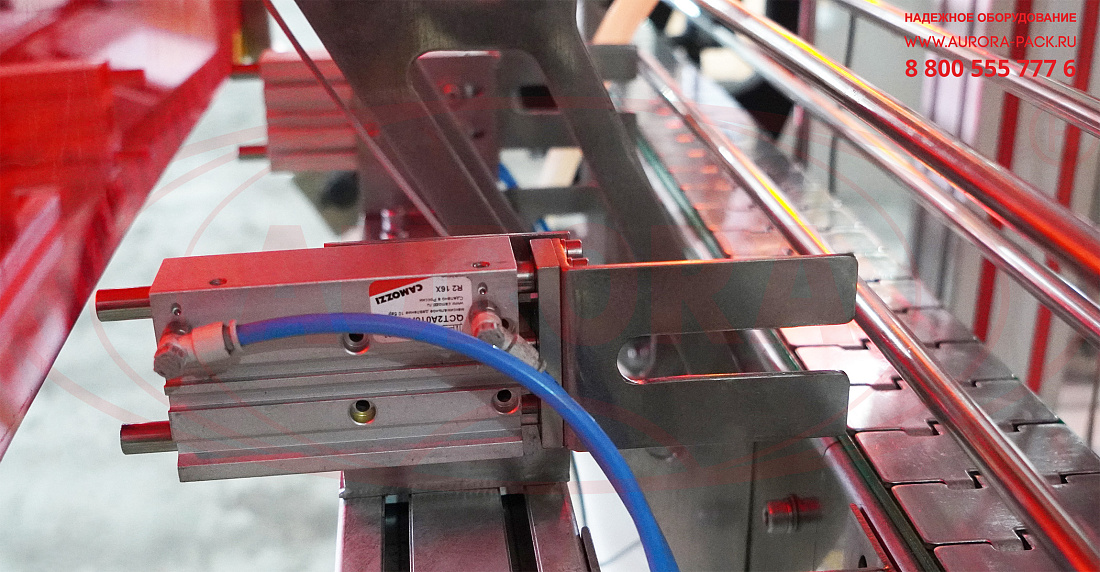

Флаконы поступают в зону розлива по транспортеру. При попадании емкостей на участок под соплами срабатывают отсекатели, которые фиксируют положение тары с двух сторон, обеспечивая неподвижное положение флаконов. Работа отсекателей запускается от сигнала датчика наличия тары, который определяет необходимое количество поступивших флаконов. Выдвигается каплесборник, дозирующие сопла опускаются, после чего выполняется подача продукта. После окончания розлива каплесборник задвигается, сопла возвращаются на исходную позицию, выходной отсекатель освобождает тару, и наполненные флаконы перемещаются транспортером в зону выхода.

Основные элементы

• Технологическая зона дозирования;
• Транспортер линейный;
• Кнопка «Аварийный стоп»;
• Панель управления;

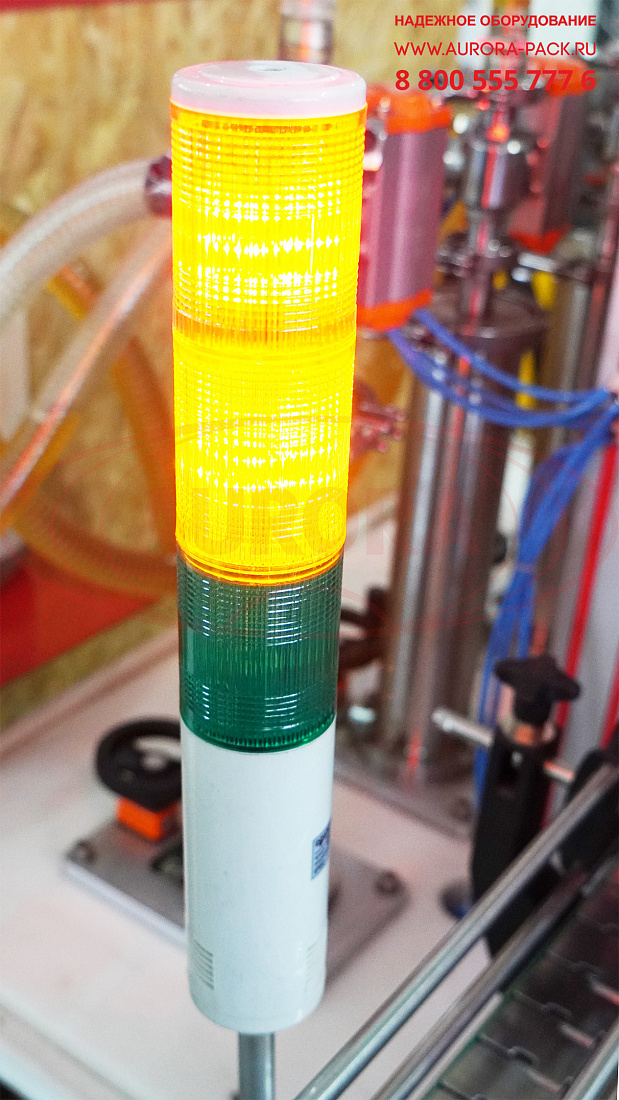

• Светосигнальная колонна;
• Защитное ограждение;
• Электродвигатель транспортера.

Преимущества

• Высокая точность фасовки вязких жидкостей;
• Четырехсопельное исполнение узла дозирования;
• Функция автоматического забора продукта;
• Возможность использования в составе фасовочно-упаковочных линий;
• Настройка дозы в широком диапазоне.

Универсальность

Дозирующий автомат МД-500ДЛ оснащен элементами регулировки положения узлов и деталей, что обеспечивает возможность переналадки оборудования для розлива в различные по объему и форме флаконы и бутылки.

Удобство работы

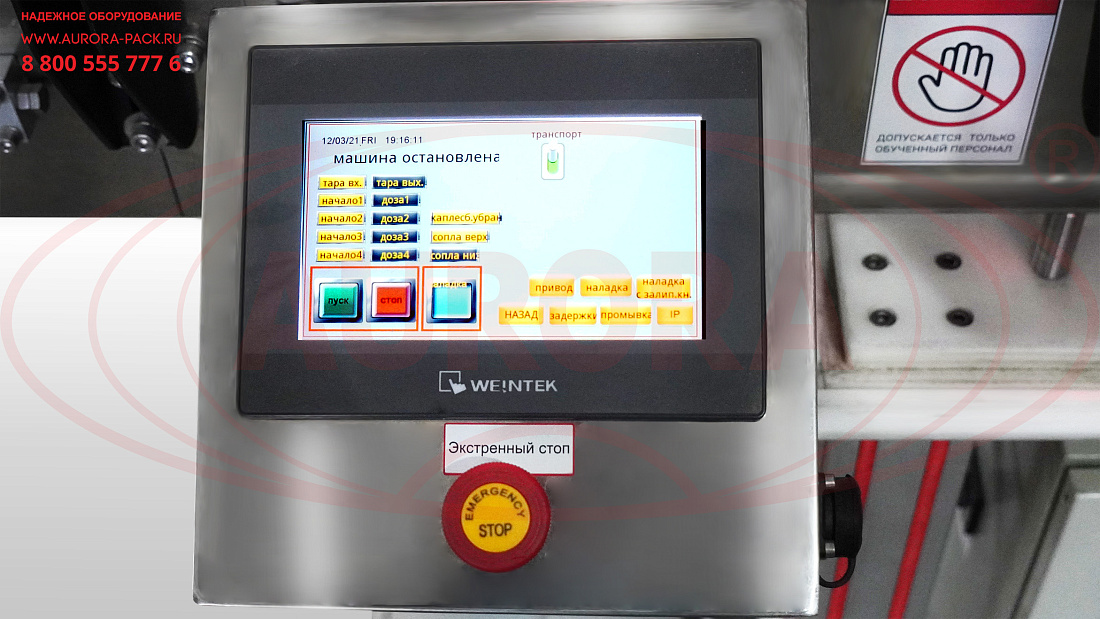

Дозатор имеет простой управленческий интерфейс. На панели оператора с сенсорным экраном производится настройка ключевых параметров — скорости приводов, срабатывания отсекателей, опускания сопел и других .

Варианты исполнения

Машина розлива МД-500ДЛ выпускается в еще более производительной модификации с 16-ю соплами (до 4800 шт/час), с приемной емкостью для продукта, с усиленными уплотнениями для розлива едких масс, а также в специсполнении для фасовки горячих продуктов.

Безопасность

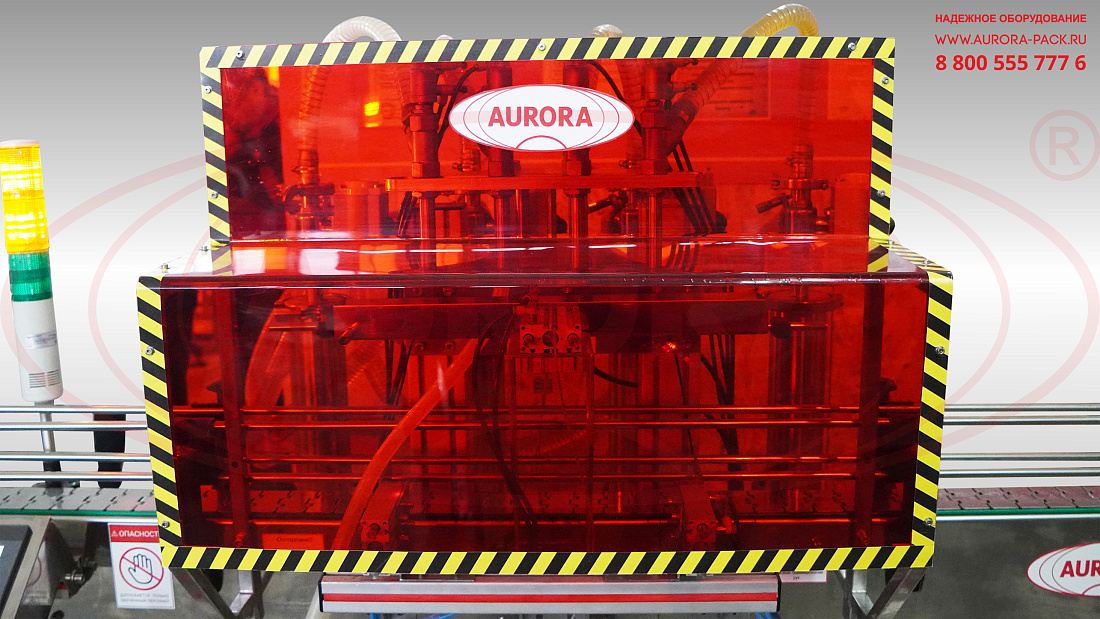

Технологическая зона дозирования оборудована защитным боксом, что исключает риск попадания паров продукта во внешнюю среду в процессе розлива. Для быстрой остановки машины при возникновении нештатной ситуации на производстве предусмотрена функция «аварийный стоп».
