Модульная этикетировочная линия с двумя автономными потоками представляет собой комплекс, выполненный в концепции «2-в-1». Участок для этикетирования цилиндрических и круглых бутылок и флаконов оснащен круговым обкатчиком, который равномерно распределяет полотно этикетки по поверхности тары. Второй участок выполнен с прижимными щетками для приглаживания этикеток на плоских поверхностях и дополнен верхним транспортером, который обеспечивает стабильное положение легкой и неустойчивой тары.

Каждый из потоков оснащен собственной транспортерной системой и индивидуальной системой управления. Встроенные оптические датчики обеспечивают стабильную работу и синхронное взаимодействие узлов. Две линии, реализованные в одной машине, могут работать как параллельно, так и по отдельности. Данная модель позволяет сэкономить место на производственной площадке и в полной мере обеспечивает потребности крупных производств, выпускающих продукцию в разноформатной таре.

Назначение и область применения

Линия предназначена для этикетирования цилиндрических, овальных и плоских емкостей самоклеящимися этикетками. Оборудование может использоваться на участках упаковки косметики, бытовой химии, антисептиков и дезинфицирующих средств, фармпрепаратов, ветеринарной и агрохимической продукции.

Принцип работы

Тара поступает в зону этикетирования по транспортеру. Встроенный датчик фиксирует ее появление и подает соответствующий сигнал на привод аппликатора. Одна этикетка отделяется от подложки и наносится на поверхность тары в заданном месте. Далее производится приглаживание лейбла при помощи обкатчика на участке для цилиндрической тары и разглаживание прижимными щетками в зоне этикетирования плоской тары. Готовые упаковки двигаются далее по конвейеру в зону выгрузки или на следующий рабочий участок.

Основные элементы

  • Мультистойка;
  • Транспортер (2 шт.);
  • Аппликатор (2 шт);
  • Датчик этикетки;

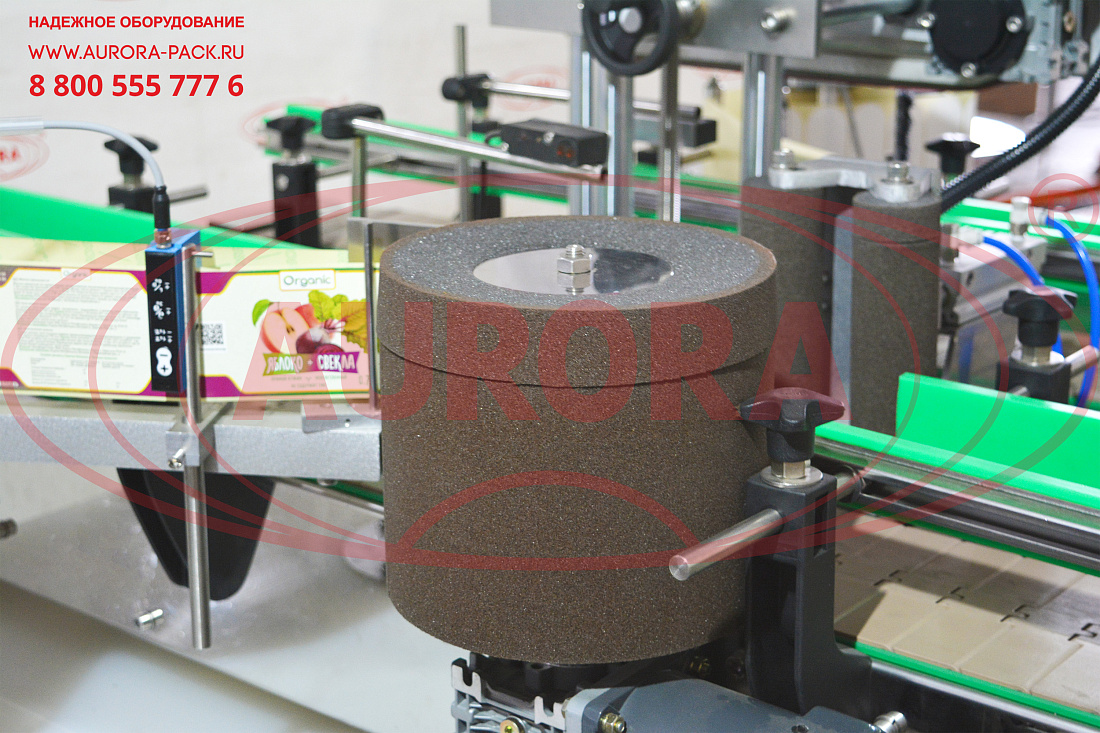

  • Обкатчик;
  • Прижимные валики;
  • Верхний прижимной транспортер;
  • Кнопка «Аварийный стоп»;
  • Панель управления (2 шт);
  • Блок подготовки воздуха;
  • Шкаф с электрокомпонентами;
  • Электродвигатель транспортера (2 шт).

Преимущества

  • Сдвоенное исполнение с двумя транспортерами обеспечивает гибкость работы;
  • Высокотехнологичные аппликаторы обеспечивают ровное нанесение лейблов без загибов и других дефектов;
  • Для каждого вида тары подобраны оптимальные системы обкатки, позволяющие максимально равномерно разгладить этикетку после нанесения;
  • Линия может использоваться как отдельная этикетировочная машина или интегрироваться в линию розлива в качестве участка этикетирования.

Универсальность

Линия успешно применяется для этикетирования бутылей и флаконов с различными габаритами и разных видов формы, в том числе нестандартной.

Удобство работы

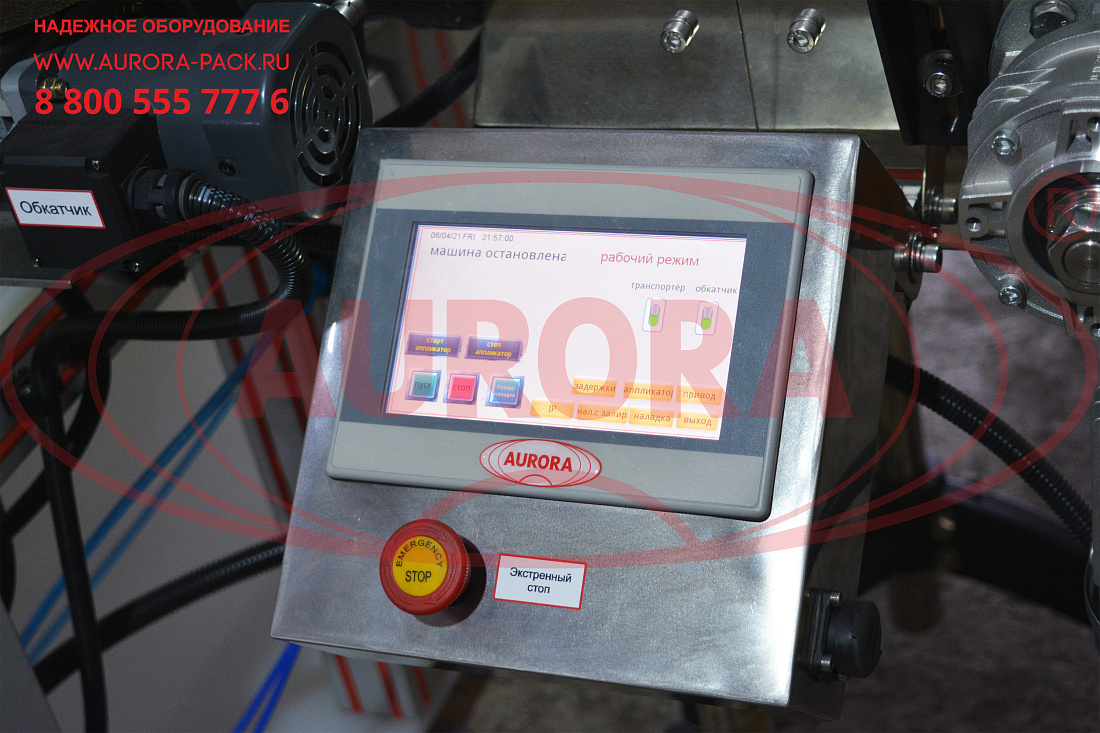

Автономное управление каждым потоком линии обеспечивает удобство проведения настройки и наладки. В данной модели установлены две панели оператора, оборудованные сенсорными экранами для легкого ввода данных и выбора параметров. Выбранные режимы сохраняются в памяти устройств, что не требует повторной перенастройке при последующем включении машины.

Варианты исполнения

Оборудование выпускается в модификациях с адаптацией потоков под различные виды тары — стеклянные банки, ПЭТ-флаконы, ПДН-бутылки, коробки, контейнеры, пакеты и другие упаковки. Данная линия может изготавливаться в более упрощенном исполнении с одним потоком. По индивидуальному запросу мы комплектуем установку устройствами для нанесения даты и других переменных данных о продукте.

Безопасность

Линия работает полностью автоматически, оператору не требуется придерживать тару или выполнять другие ручные действия во время работы, что исключает риск получения травм при работе с оборудованием.

Отрасль:
  • Косметика
  • Комплексное оснащение фармацевтического производства
  • Ветеринария
  • Химия
Тип этикетки:Самоклеящаяся
Тип транспортера:Пластинчатый пластиковый
Ширина транспортерной ленты, мм:150
Длина транспортера, мм:1500
Высота транспортера, мм:950±50
Давление сжатого воздуха, МПа:0,6-0,8
Напряжение, В/Гц:220/50
Потребляемая мощность, кВт:1
Габаритные размеры, мм, не более:1600×2000×1550
Вес, не более, кг:250
Скорость раздачи, м/мин:От 3,0 до 15
Минимальная ширина этикетки:50
Точность нанесения этикетки, мм:±3
Погрешность нанесения этикетки, мм:±5

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
