Двухпоточная линия укупорки и этикетировки круглых ПЭТ-банок
Вопросы по оборудованию
Остались вопросы? напишите нам

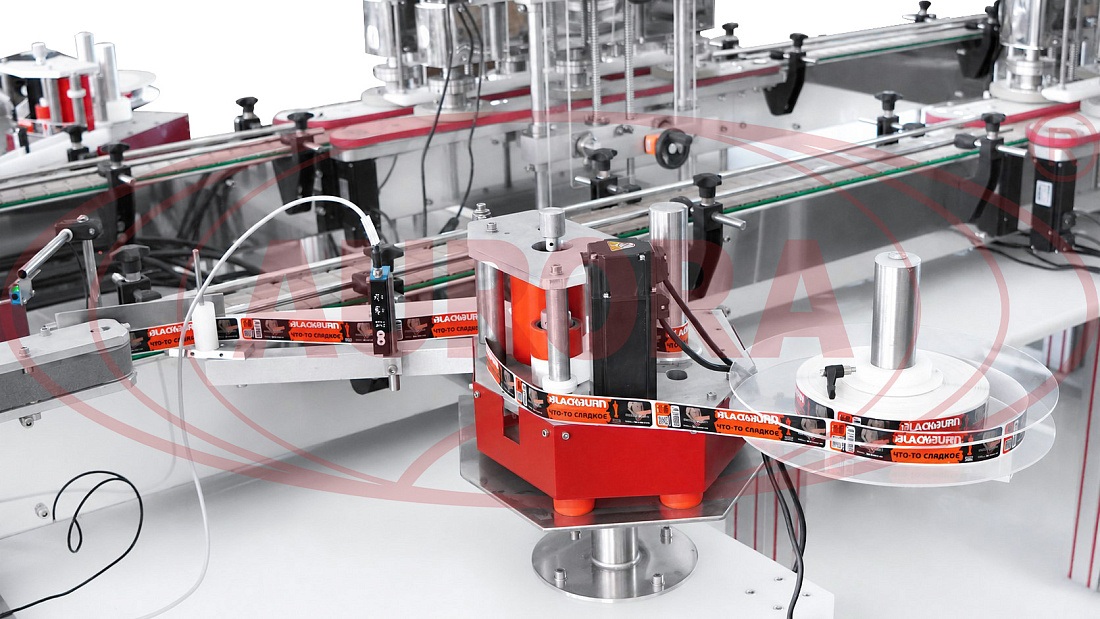

Ключевая особенность линии — нанесение различных видов этикеток, в том числе штрих-кодов и кодов Data Matrix, содержащих уникальную информацию о товаре. Комплекс оснащен шестью аппликаторами этикеток AURO-500 с датчиками и индивидуальными системами обкатки. Линия работает автоматически согласно выбранной программе цикла. Производительность оборудования развивается до 6000 шт/час.
Назначение и область применения
Линия предназначена для укупорки пластиковых банок крышками закруткой с заданным моментом и этикетирования самоклеящимися потребительскими и идентификационными этикетками в поточном режиме. Оборудование широко применяется для упаковки кальянного табака, косметики, химической и пищевой продукции.Принцип работы

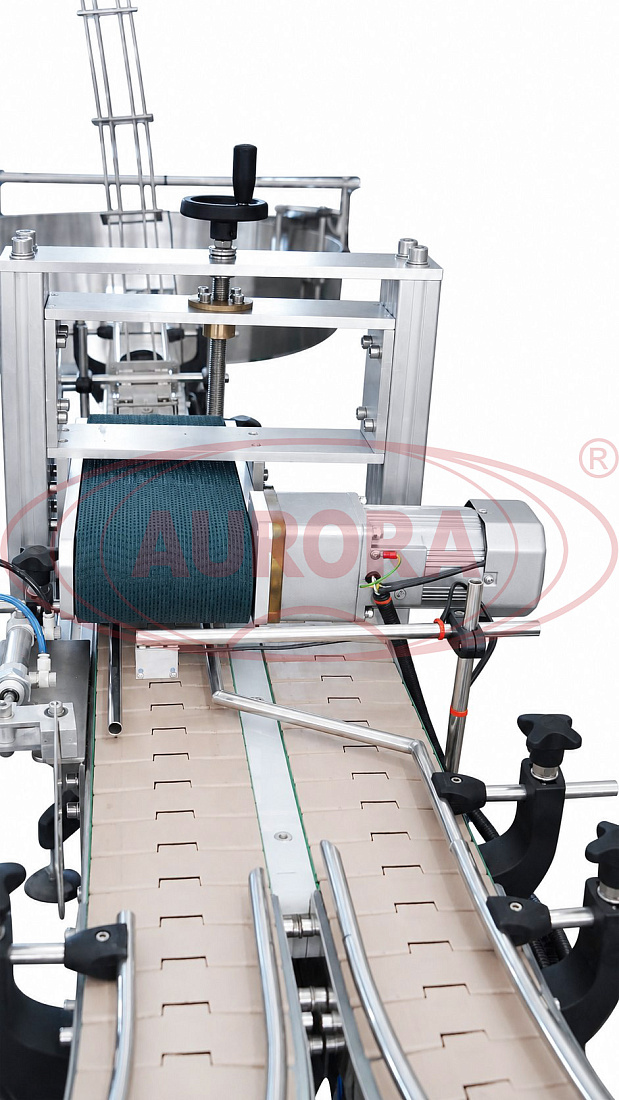

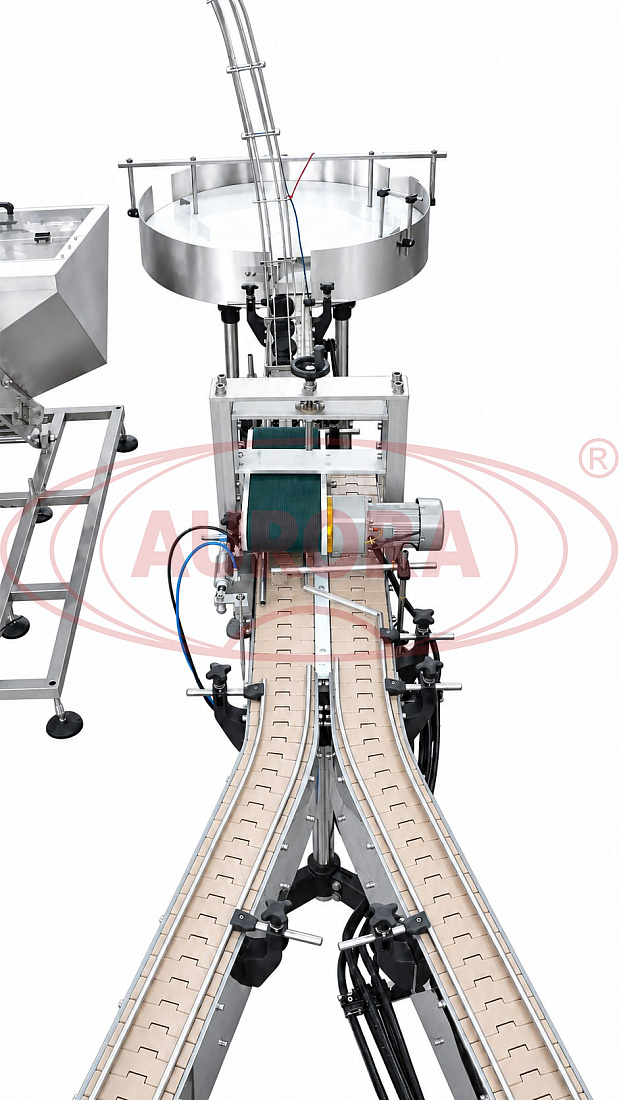

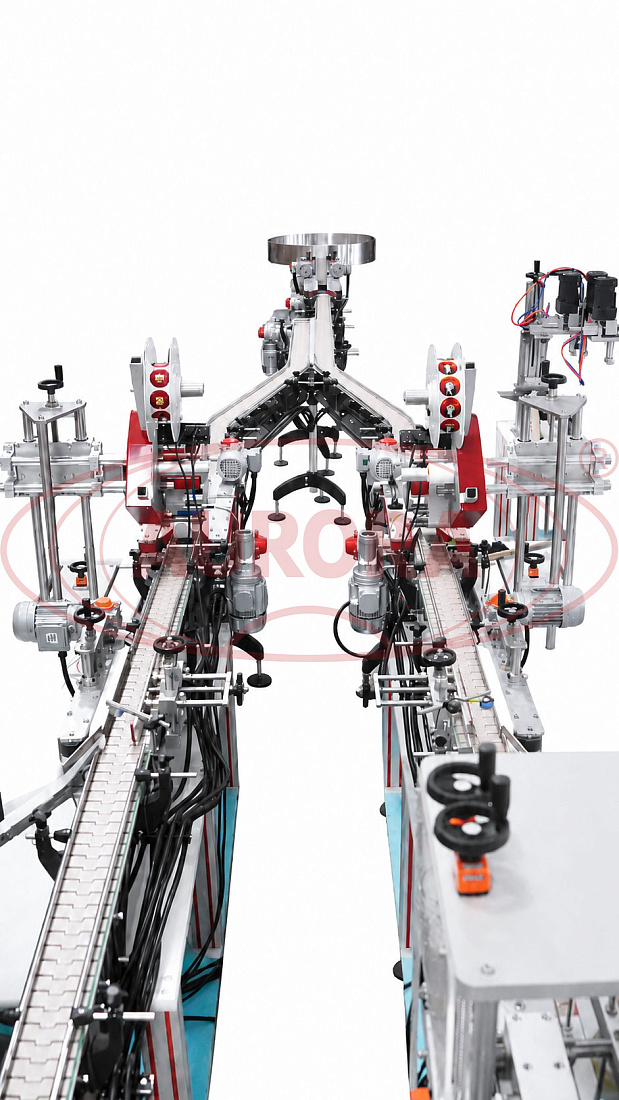

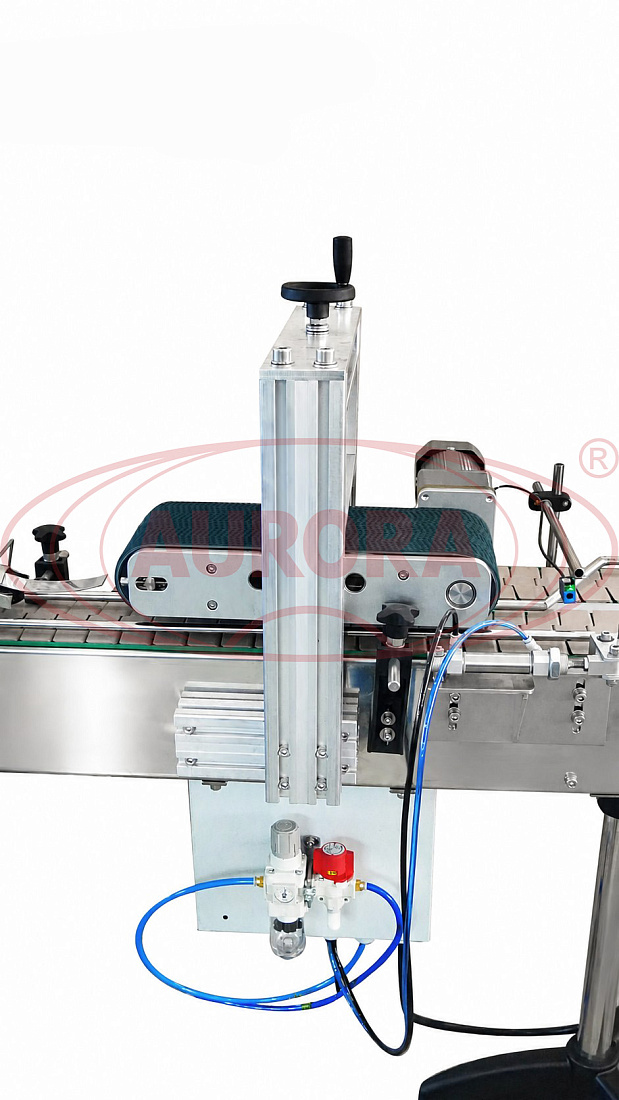

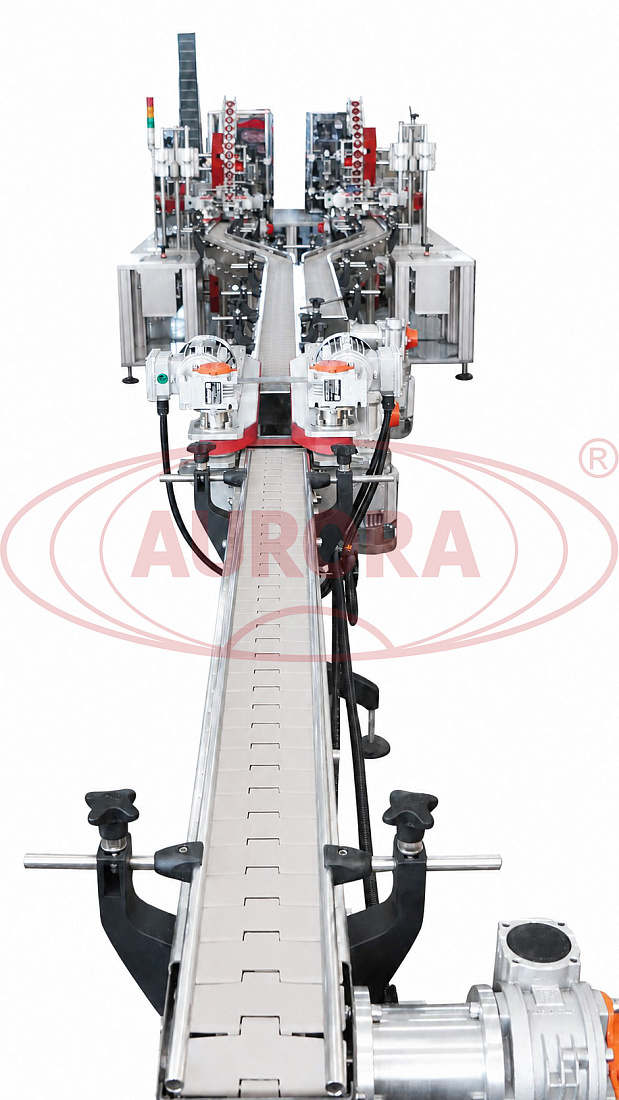

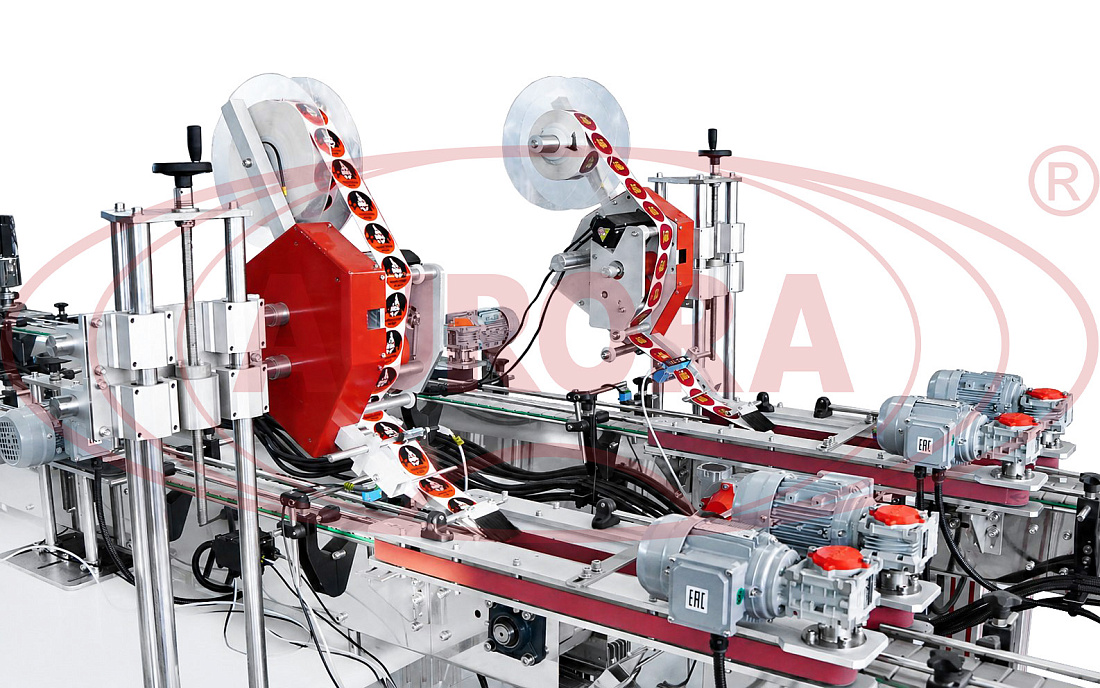

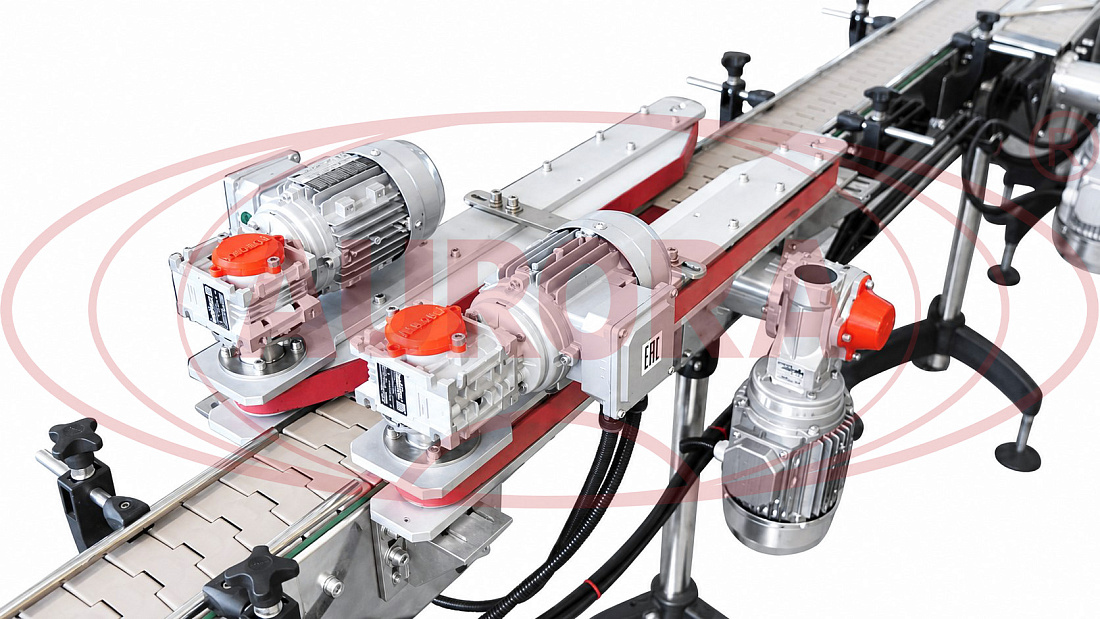

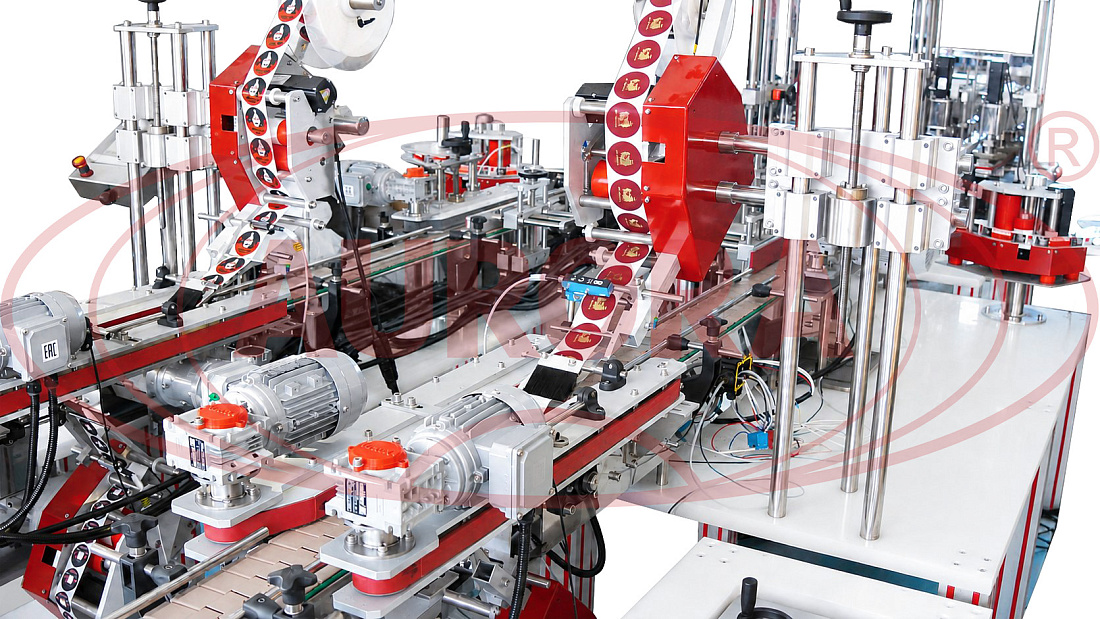

Тара помещается на поворотный стол, в загрузочный бункер ориентатора элеваторного типа засыпаются крышки. На панели управления нажимается кнопка «Пуск». Тара по поворотному столу перемещается на транспортер и попадает в зону предварительной установки крышки. На тару накидывается крышка, затем выполняется обкатка верхним прижимным обкатчиком. Далее тара поступает в зону делителя. Датчик наличия тары фиксирует ее появле-ние, и, при прохождении заданного количества тары, направляющая лопатка делителя срабатывает, отсекает и направляет заданное число тары на второй поток транспортера. Количество тары, отсекаемой делителем потока, задает-ся в окне «задержки» сенсорной панели управления оператора. Далее тара, распределенная делителем по двум потокам, поступает в зону этикетировки и наклейки круговой этикетки. После тара попадает в зону наклейки верхней этикетки, а далее — в зону наклейки нижней этикетки. Этикетки приглажива-ются обкатчиками или прижимными щетками. После зоны этикетировки тара движется по транспортеру, два потока объединяются в один, и тара попадает на транспортер в зону нанесения идентификационного знака с установлен-ным обкатчиком.Основные элементы

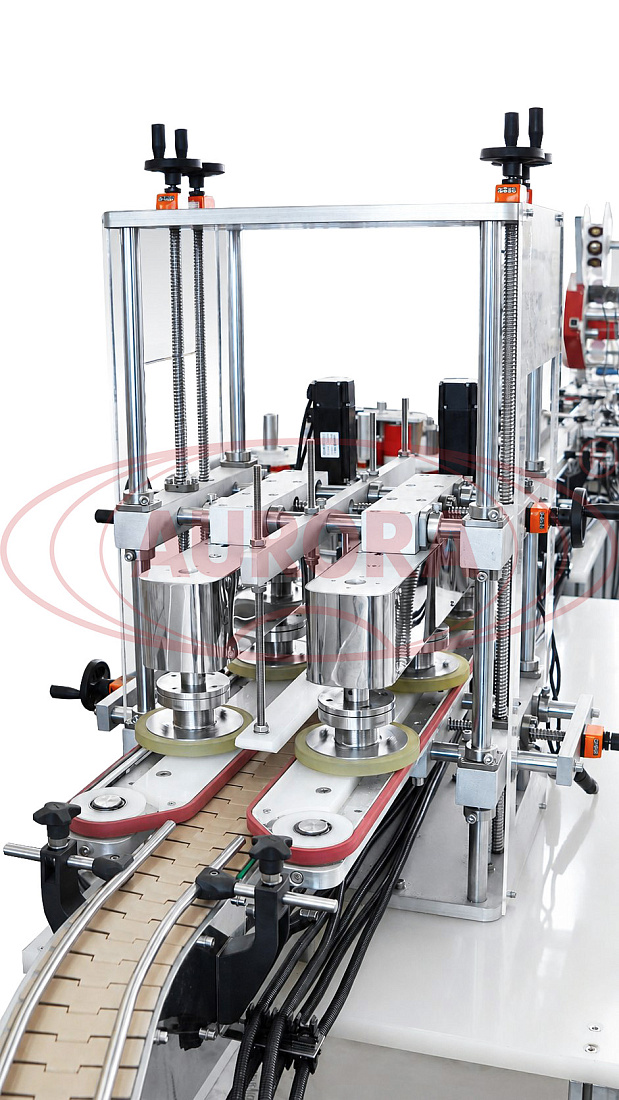

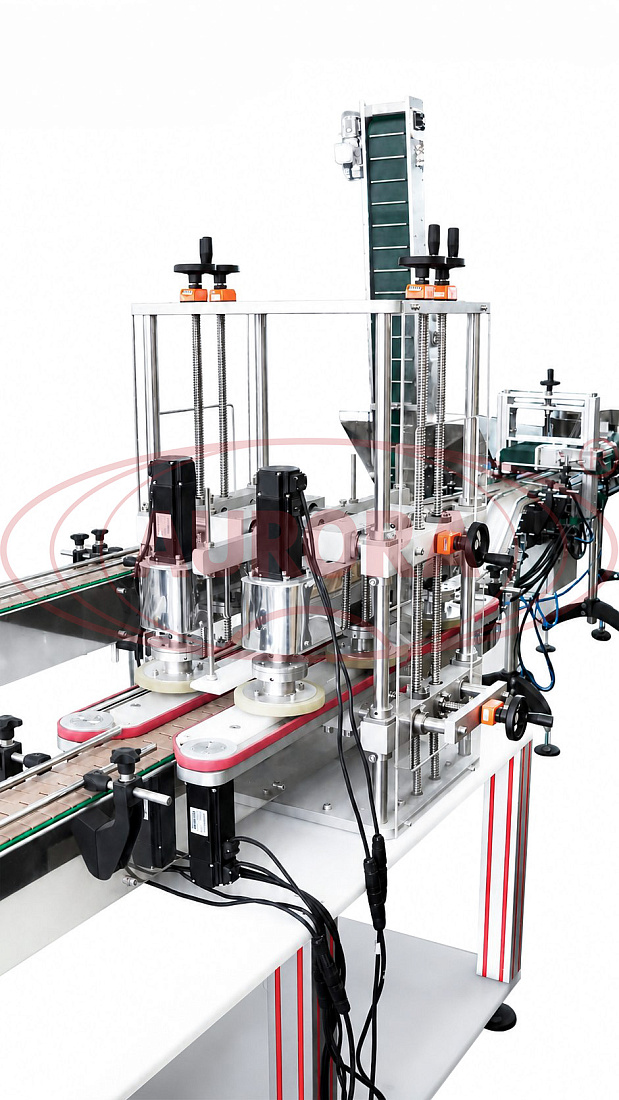

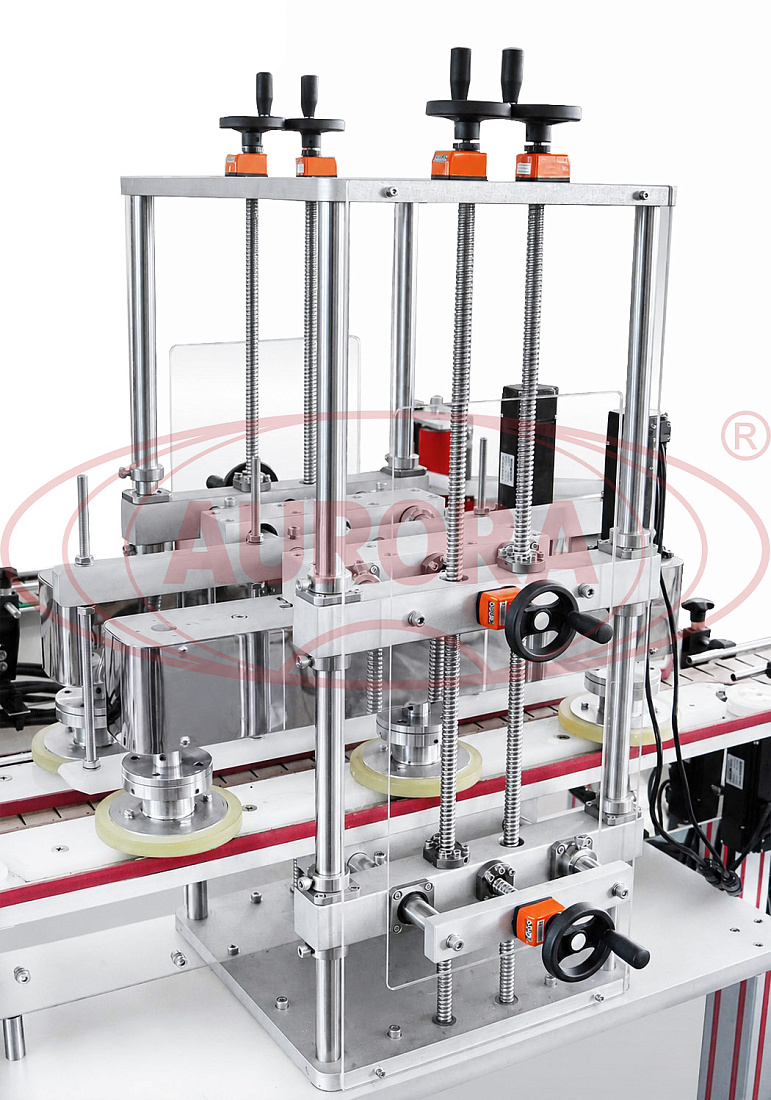

- Двухпоточный линейный укупор МЗ-400Е2ЛС
- Линия этикетировки АЭ-5;

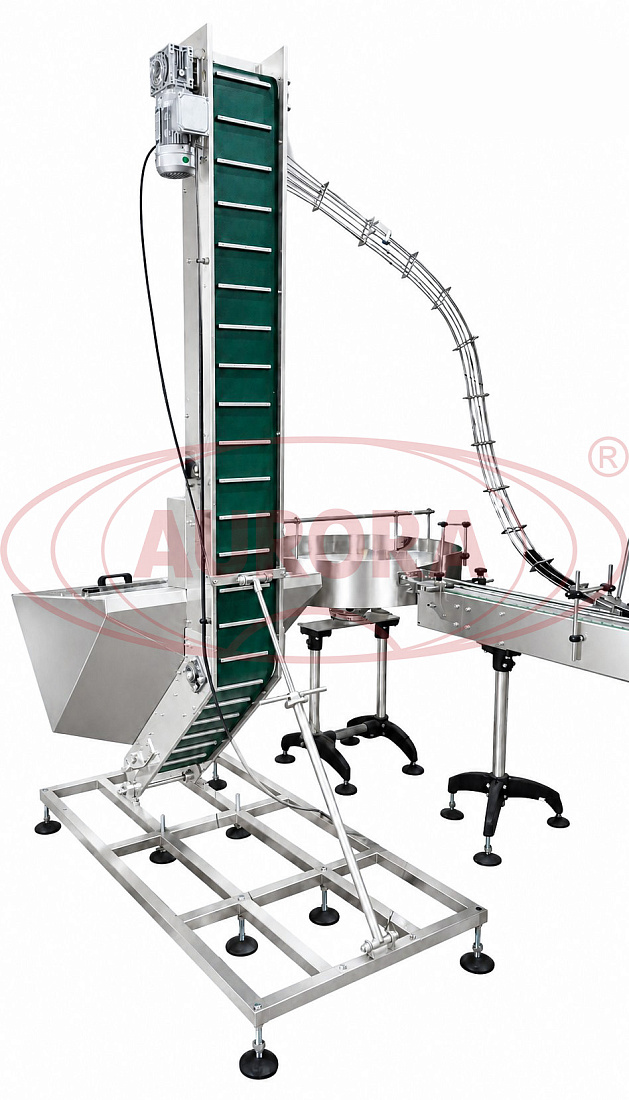

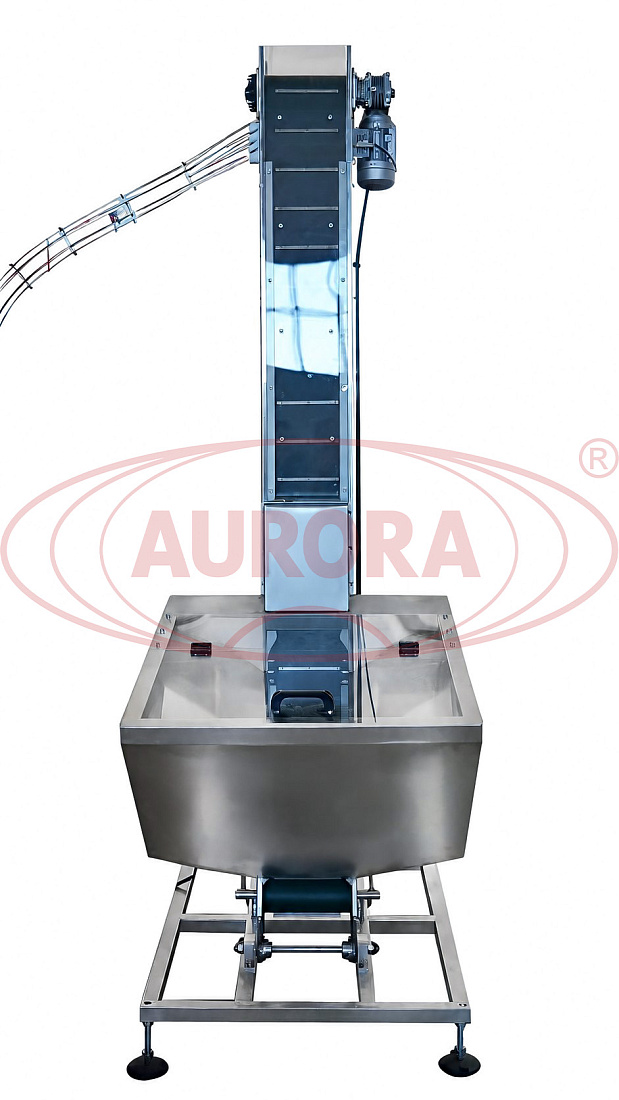

- Ориентатор элеваторного типа БК-3000;
- Транспортер линейный ТЛ;

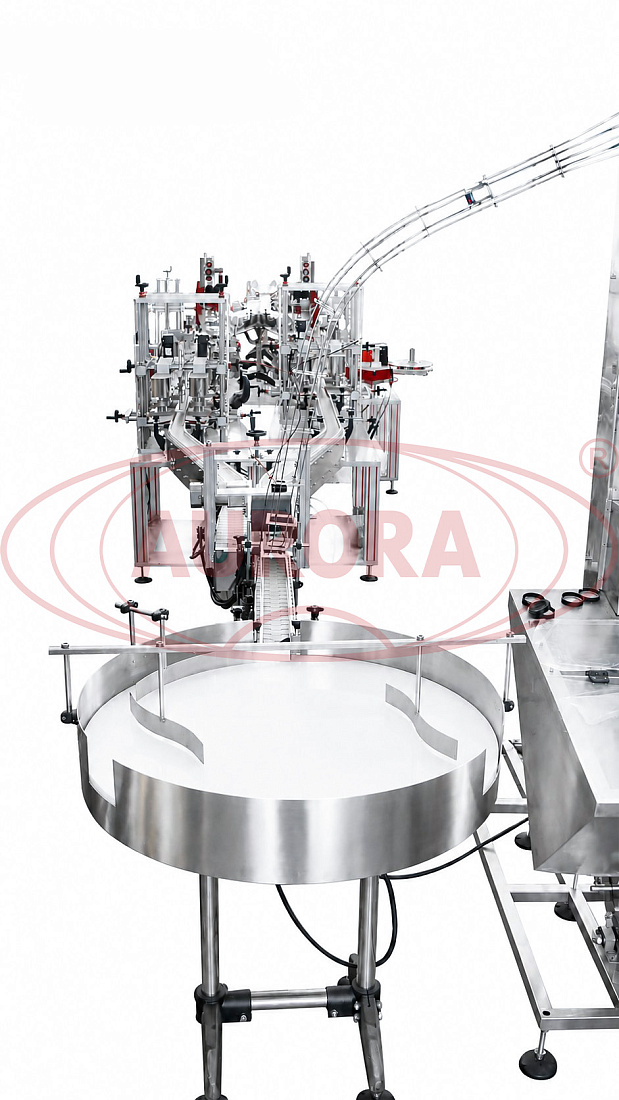

- Поворотный стол ТДМ-600;
- Панель управления;
- Шкаф с электрокомпонентами;
- Шкаф с пневмокомпонентами.
Преимущества
- Конструктивная адаптивность к работе с круглыми ПЭТ-банками и флаконами;
- Высокая точность закрутки крышек с заданным моментом;
- Автоматическоя ориентирование крышек;
- Нанесение трех видов этикеток на три стороны тары;
- Возможность интеграции с дозирующим и другим упаковочным оборудованием.
Универсальность
Оборудование отличается конструктивной гибкостью, благодаря которой достигается возможность работы с различными видами тары. Переналадка может потребовать установки сменных комплектов оснастки, которые мы при необходимости дополнительно изготовим под каждый вид тары.Удобство работы
Управление линией АЭ-5 реализуется при помощи сенсорной панели на базе PLC. В меню устройства можно не только задать параметры работы каждого узла, но и увидеть все данные о запущенных процессах. Каждый элемент комплекса может предварительно отлаживаться в режиме пробного запуска.Варианты исполнения
Линия укупорки и этикетировки АЭ-5 выпускается в модификациях, разработанных для флаконов и банок различных габаритов и формы, в том числе нестандартной. По индивидуальному запросу мы комплектуем установку датировщиком и другими дополнительными узлами.Безопасность
Линия реализует все процессы полностью автоматически, и непосредственное участие персонала в работе не требуется. Конструктивные особенности комплекса обеспечивают отсутствие риска выпадения тары или крышек, а встроенные датчики позволяют максимально точно синхронизировать работу узлов и избегать возникновения сбоев.Отрасль: |
|
Метод укупорки: | Закрутка с заданным моментом |
Производительность, шт./час, до: | 5000-6000 |
Количество аппликаторов этикеток AURO-500, шт: | 6 |
Напряжение, В/Гц: | 220/50 |
Давление сжатого воздуха, МПа: | 0,8-1,0 |
Потребляемая мощность, кВт, до: | 9 |
Габаритные размеры, мм, до: | 16700×3000×2600 |
Вес, кг, до: | 1900 |
Ориентатор БК-3000: | |
Напряжение, В/Гц: | 220/50 |
Потребляемая мощность электродвигателя, кВт: | 0,18 |
Габаритные размеры, мм, до: | 2100×800×2600 |
Вес, кг, до: | 150 |
Аппликатор этикеток AURO-500: | |
Скорость раздачи, м/мин: | От 3,0 до 10 |
Тип этикетки: | Самоклеящаяся |
Минимальная ширина этикетки, мм: | 50 |
Высота этикетки, мм: | 20-175 |
Погрешность нанесения этикетки, мм: | ±5 |
Поворотный стол ТДМ-600: | |
Диаметр вращающегося диска, мм: | 980 |
Высота борта, мм: | 100 |
Потребляемая мощность электродвигателя поворотного стола, кВт: | 0,37 |
Напряжение, В/Гц: | 220/50 |
Габаритные размеры стола, мм, не более: | 1100×1100×1200 |
Масса, кг, не более: | 75 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
