Двухпоточный укупор МЗ-ТЛ для флаконов со скошенной горловиной «Утенок» с ориентаторами колпачков
Описание
Характеристики
Видео
Документация
Вопросы по оборудованию
Вопросы по оборудованию
Остались вопросы? напишите нам

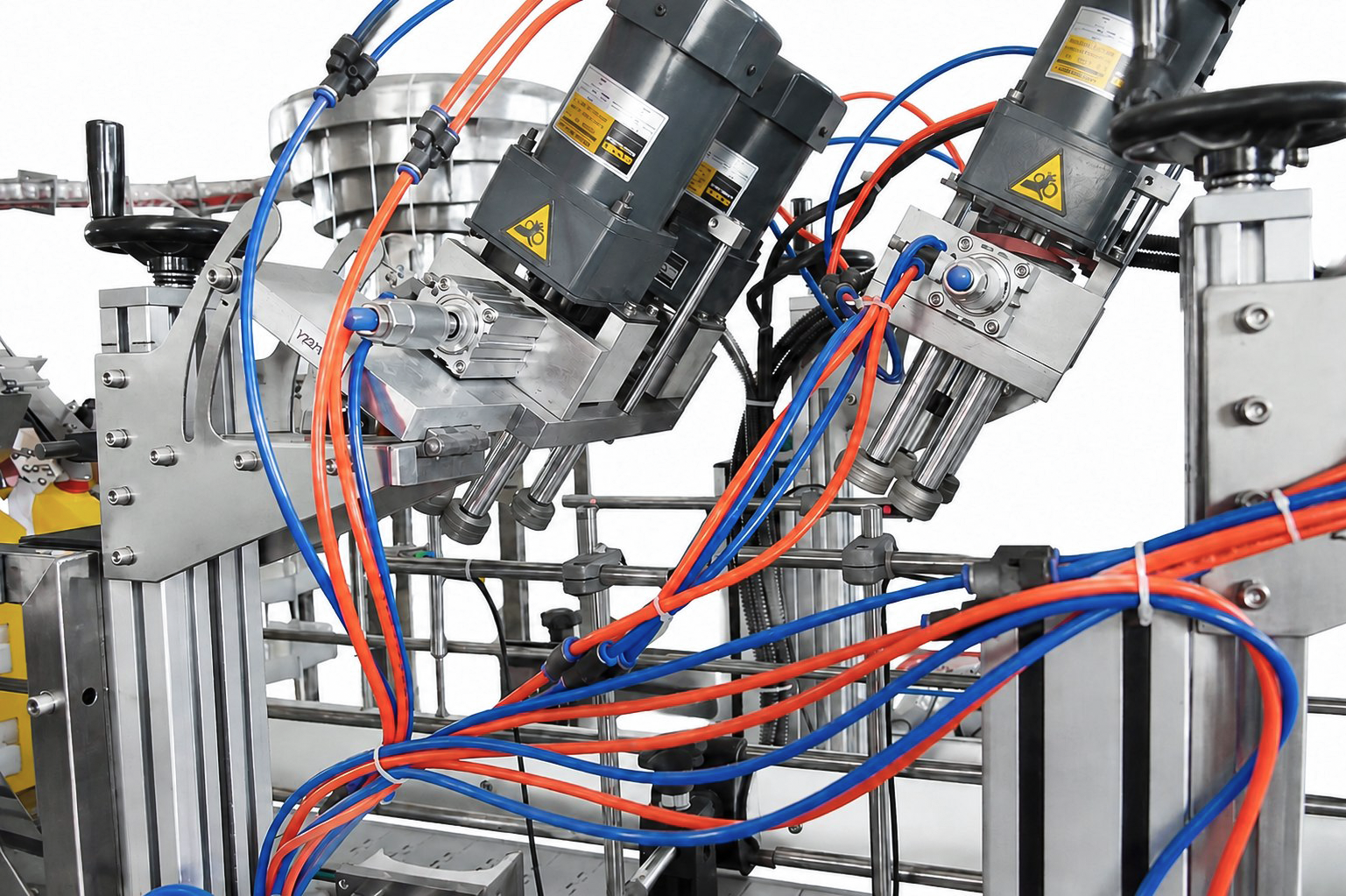

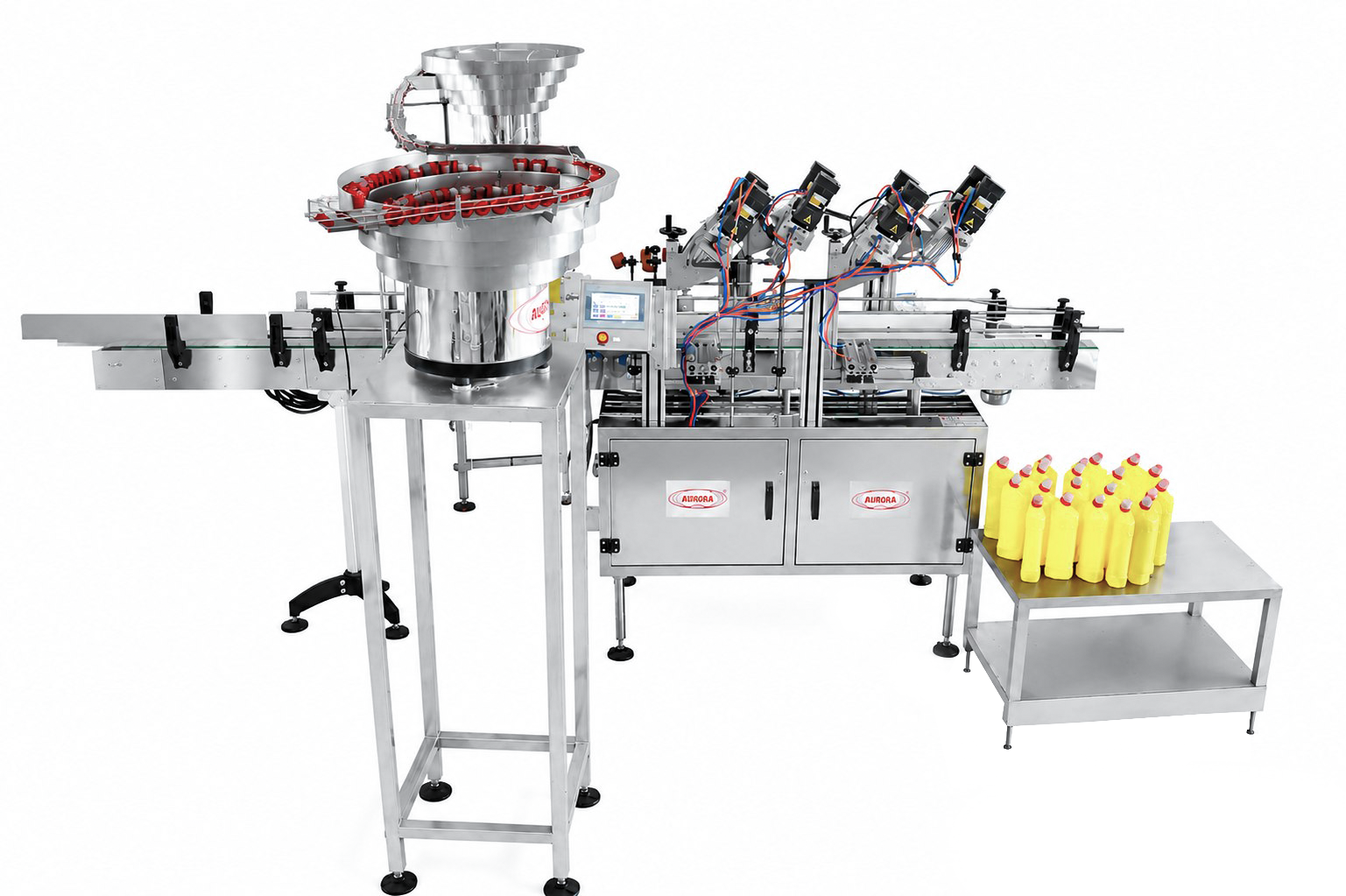

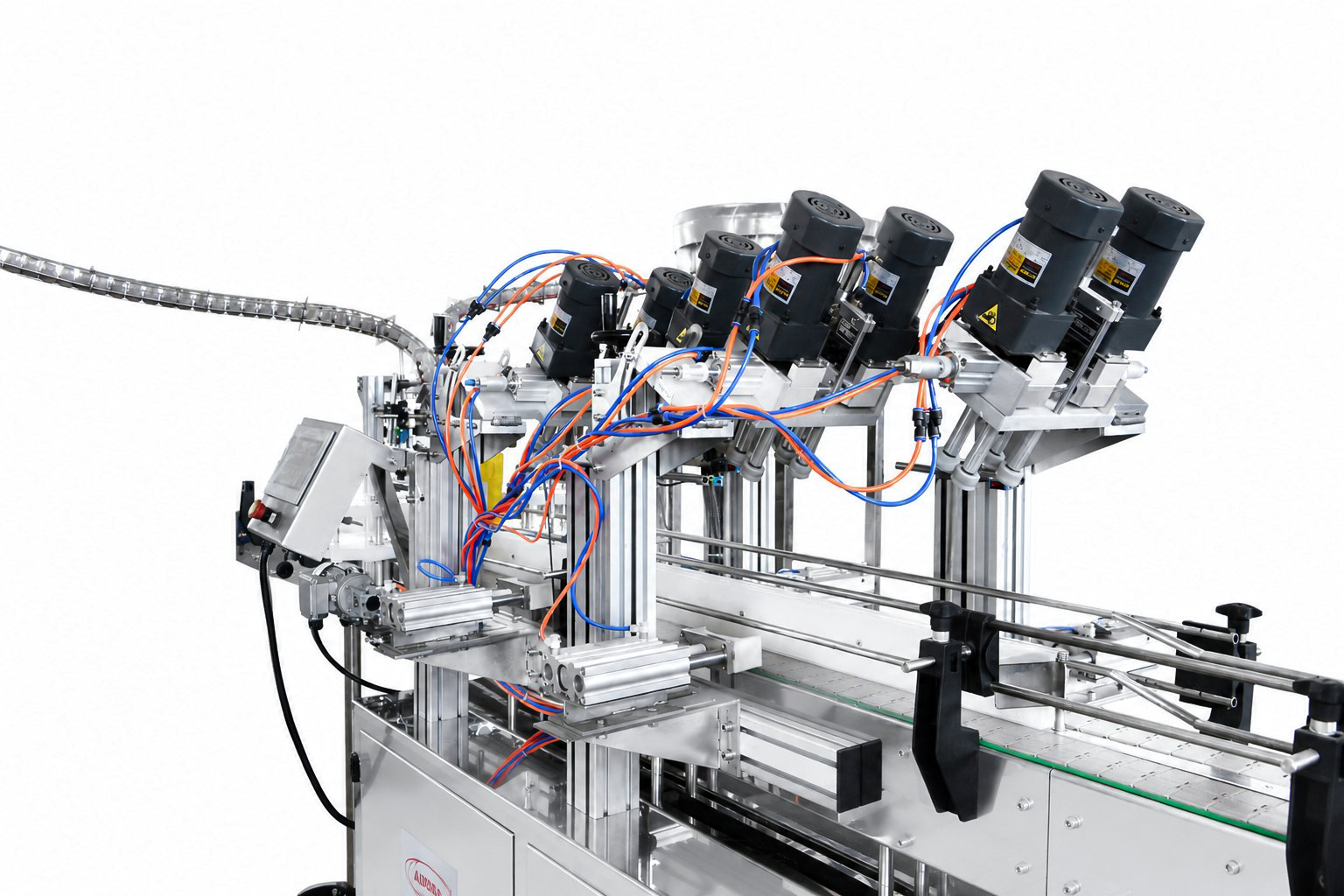

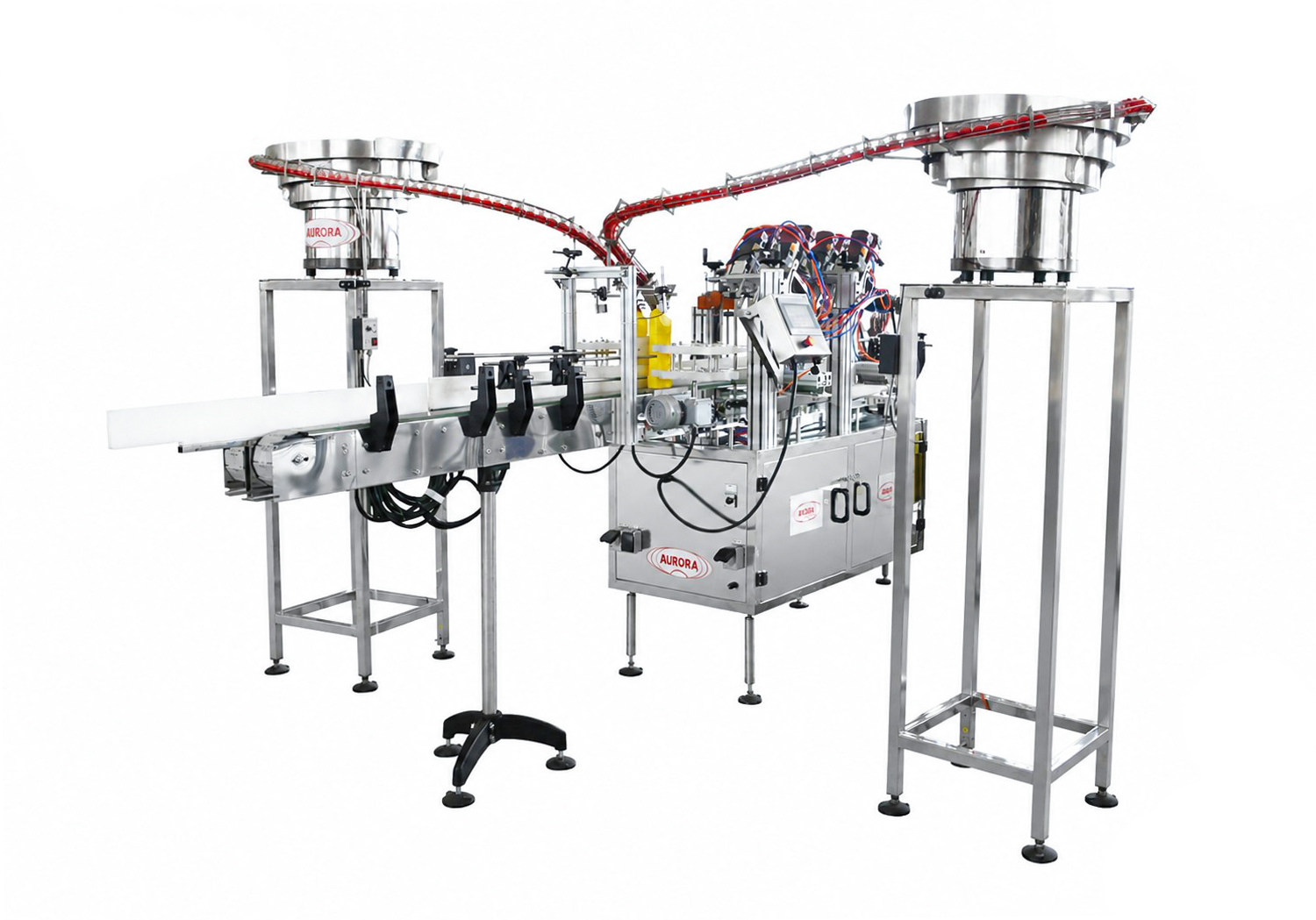

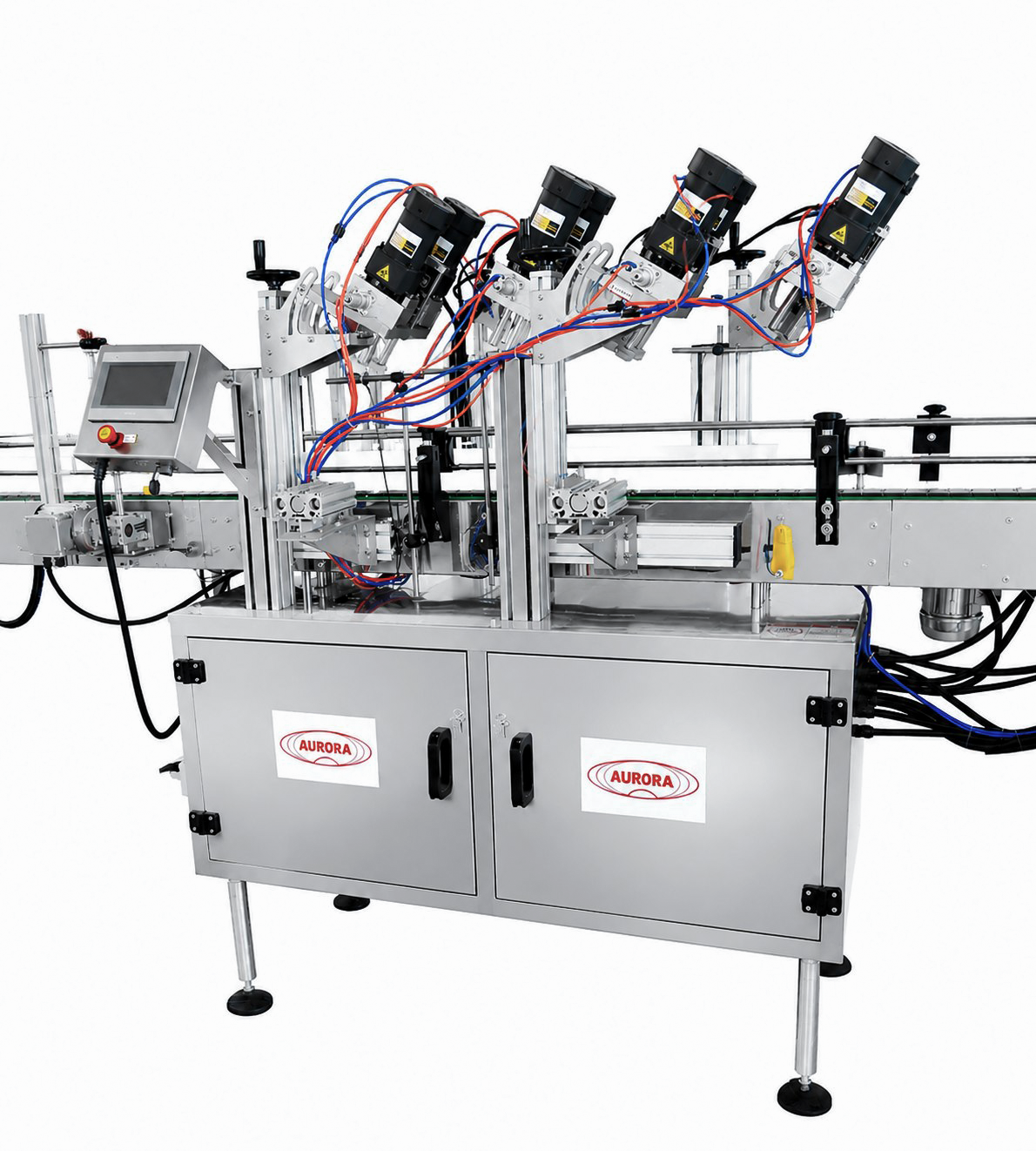

Высокопроизводительный линейный укупор серии МЗ-400Е2Л представлен в специальном исполнении для закрутки двухкомпонентных колпачков на ПНД-бутылках типа «Утенок». Укупор имеет двухпоточную конструкцию. Каждый из потоков оснащен двумя четырехроликовыми головками, которые установлены под косым углом для достижения максимальной точности при работе с упаковками со скошенной горловиной.

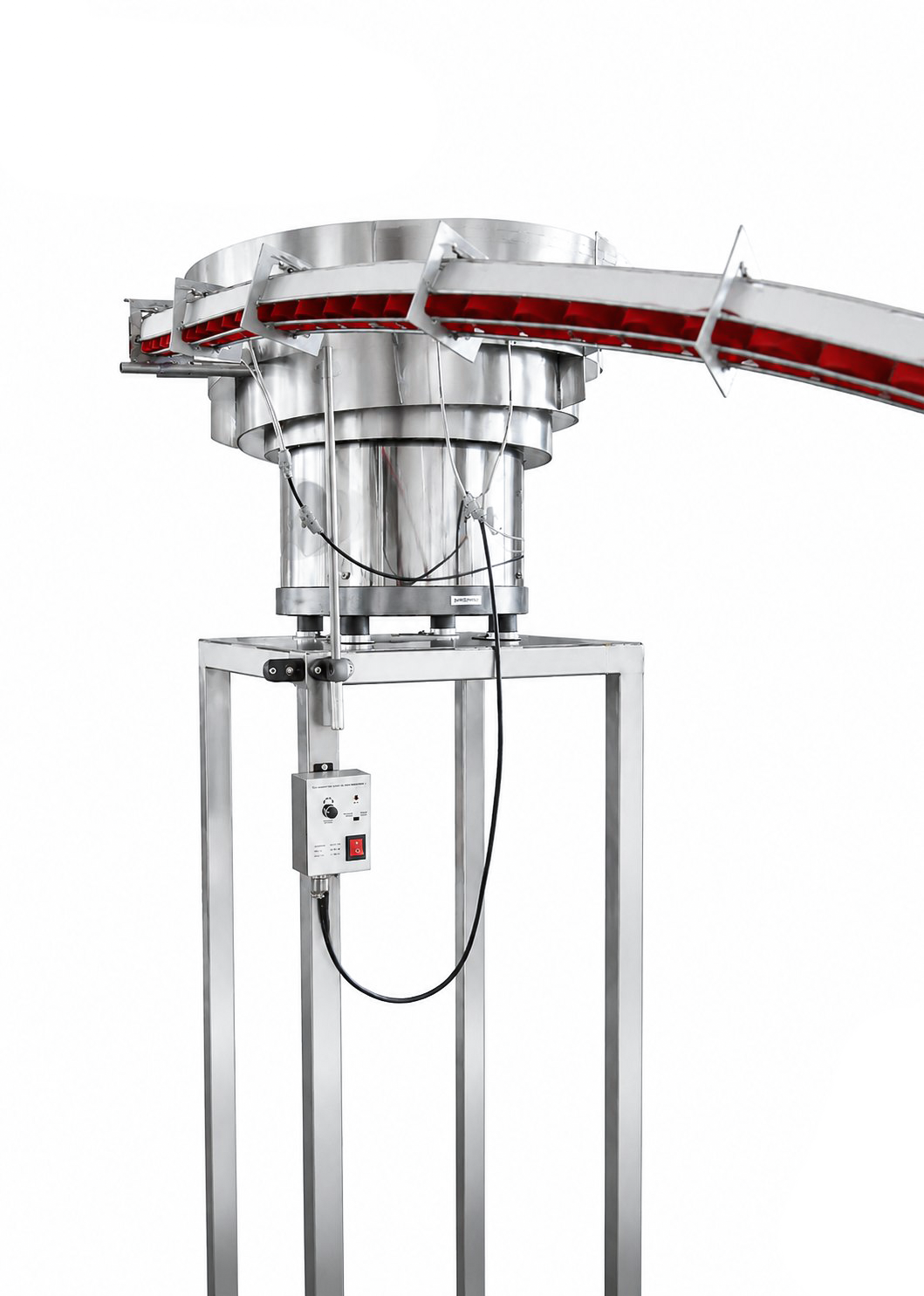

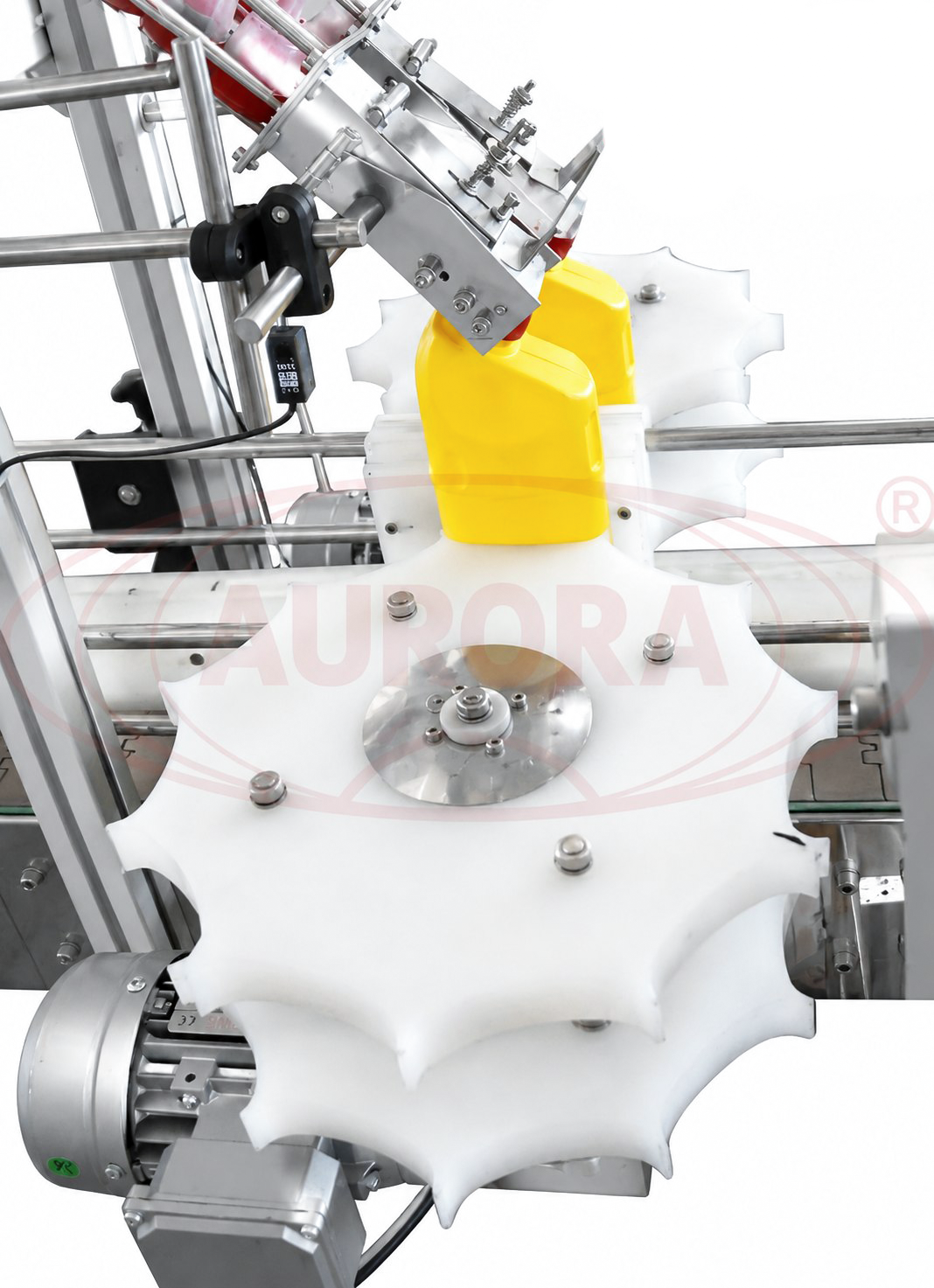

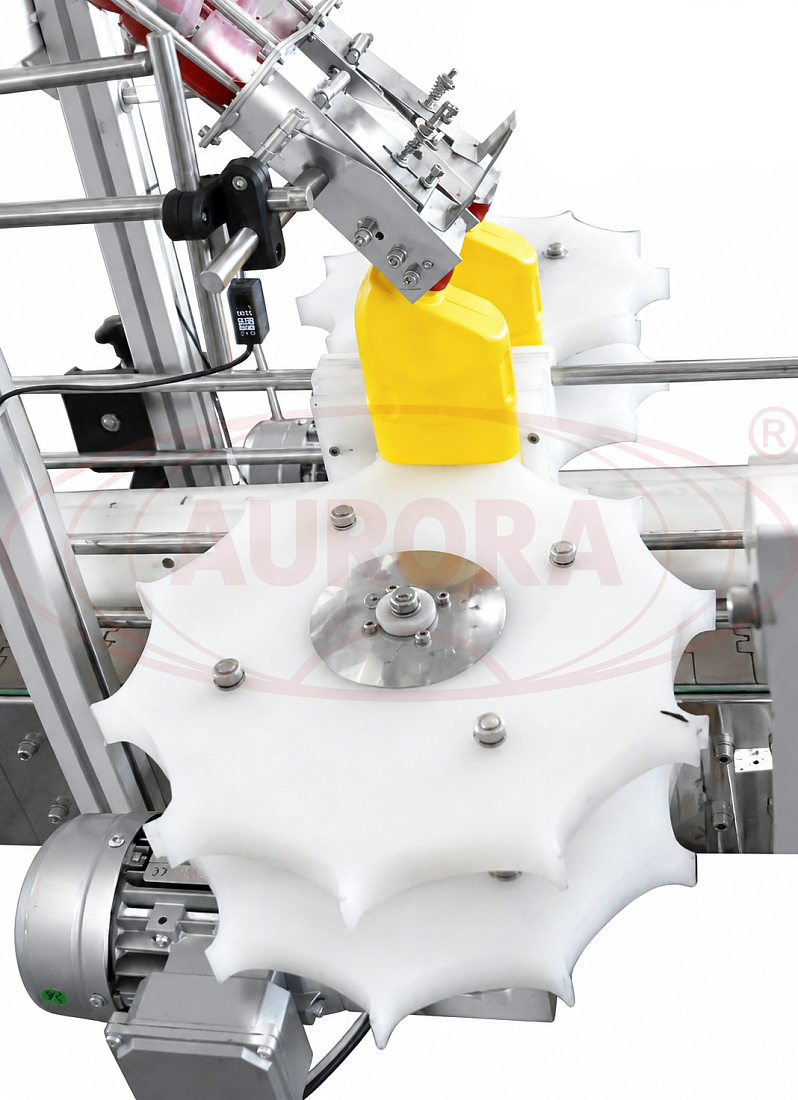

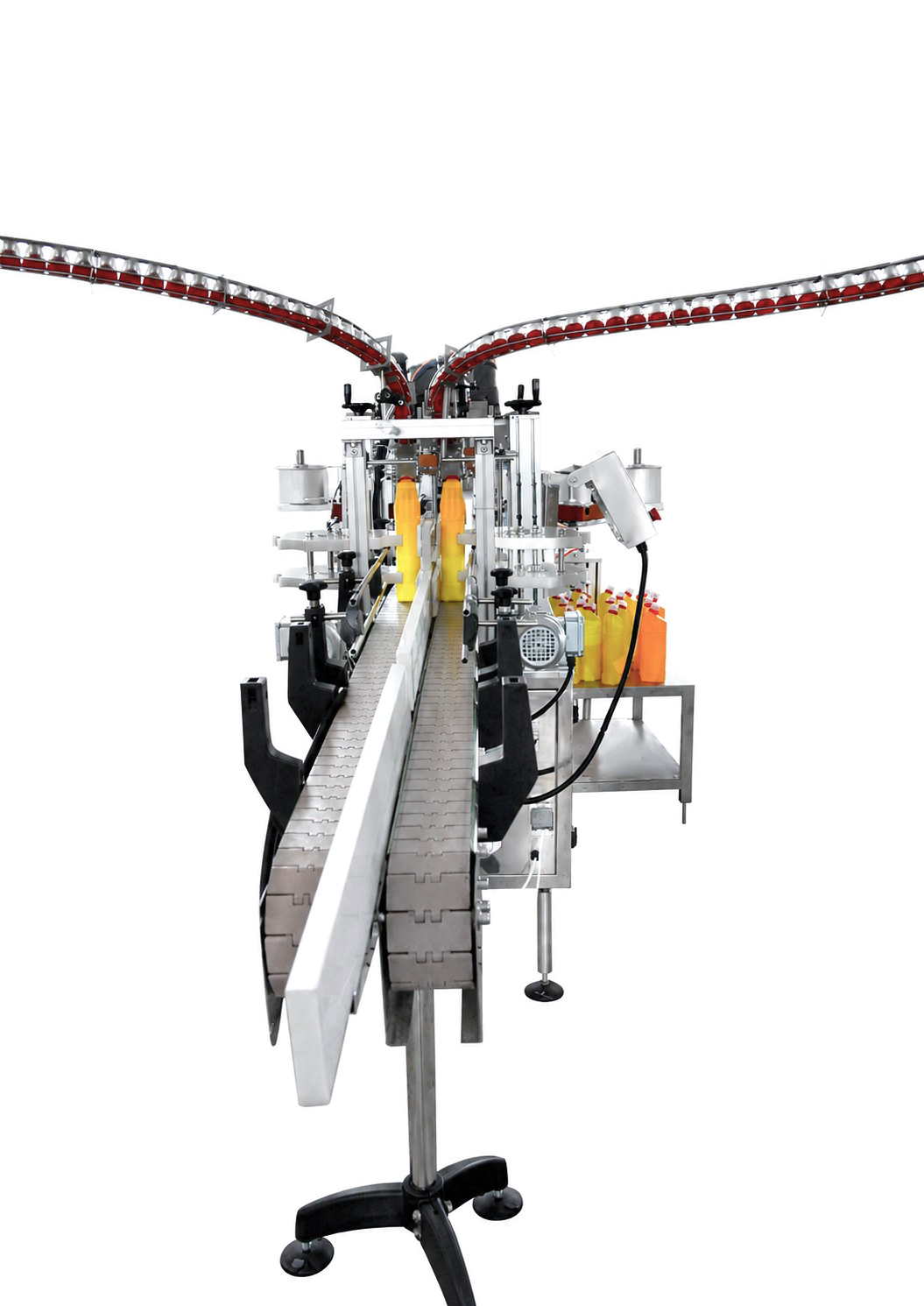

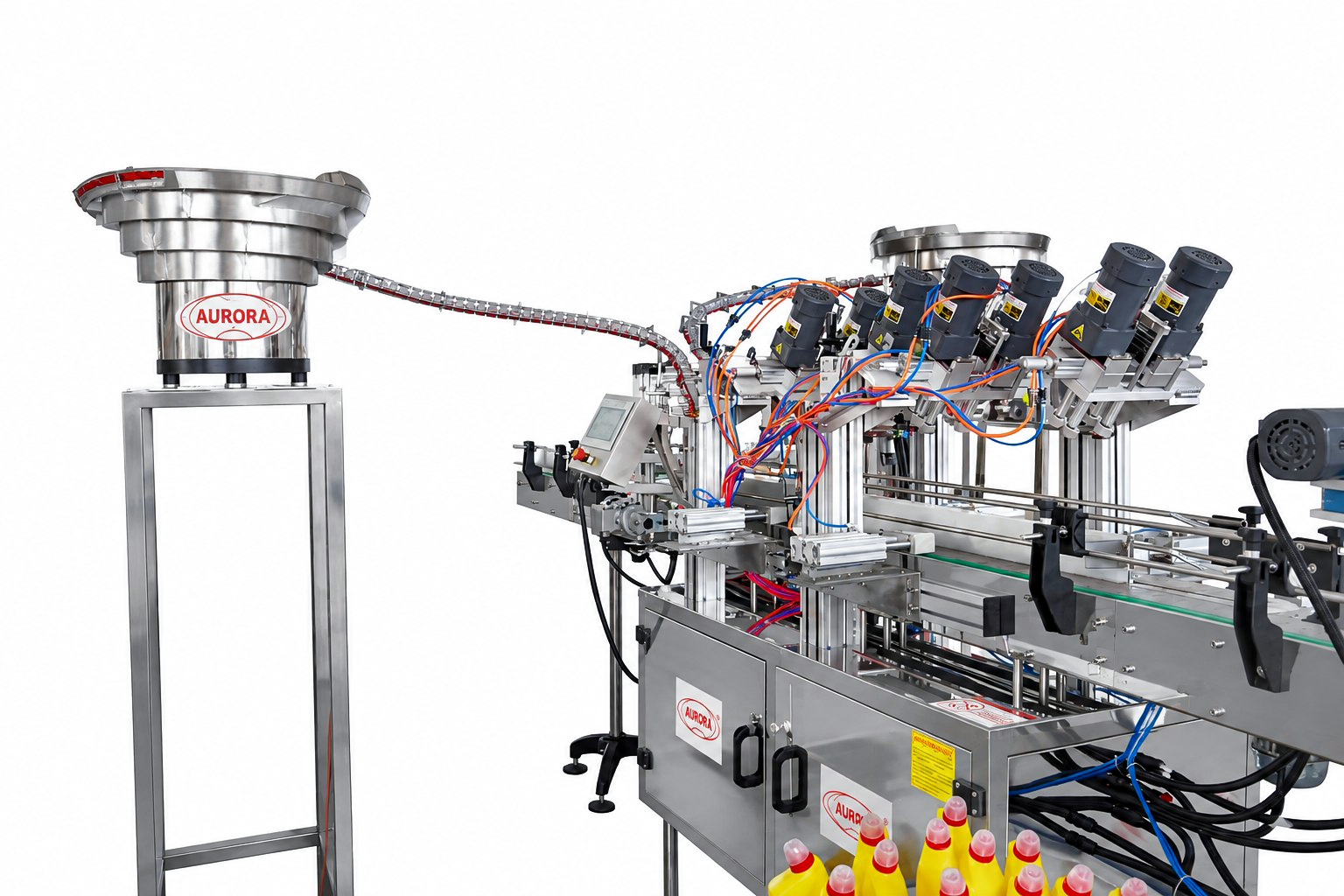

В состав оборудования включены два ориентатора вибрационного типа модели ОК-2000, которые автоматически подают колпачки в рабочую зону. Зона предварительной установки колпачка укомплектована поворотной звездой, которая обеспечивает точное позиционирование тары. Тара перемещается при помощи пластинчатого транспортера. Между двумя потоками установлен разделитель.
В состав оборудования включены два ориентатора вибрационного типа модели ОК-2000, которые автоматически подают колпачки в рабочую зону. Зона предварительной установки колпачка укомплектована поворотной звездой, которая обеспечивает точное позиционирование тары. Тара перемещается при помощи пластинчатого транспортера. Между двумя потоками установлен разделитель.
Назначение и область применения
Укупор МЗ-400Е2Л предназначен для закрутки колпачков с заданным моментом на ПЭТ-бутылях и флаконах, имеющих скошенную горловину. Оборудование применяется преимущественно для упаковки чистящих и моющих средств, очистителей для канализационных труб и других товаров бытовой химии.Принцип работы
Тара перемещается по двум потокам в технологическую зону установки колпачка. Поворотный диск фиксирует флакон, и один колпачок из склиза ориентатора устанавливается на горловину тары. Далее флакон с колпачком перемещается в зону укупорки. Перед укупорочной головкой установлен датчик, который срабатывает при появлении тары в зоне ее действия. Ролики головки смыкаются, плотно обжимая крышку, после чего начинают вращаться, укупоривая ее с заданным моментом. По окончании процесса ролики раздвигаются, и тара продолжает движение по транспортеру в зону выхода.Основные элементы
- Корпус;
- Панель управления;
- Датчик наличия тары;
- Разделитель;
- Механизм укупорки;
- Транспортёр линейный;
- Прижим тары;
- Технологическая зона предварительной установки колпачков.
Преимущества
- Двухпоточное исполнение;
- Четыре укупорочные головки;
- Автоматическая ориентация колпачков;
- Быстрая и точная закрутка колпачков в поточном режиме.
Универсальность
Укупорочные головки и упоры регулируются по высоте под размер тары, что позволяет использовать машину для укупорки разноформатных бутылок и флаконов.Удобство работы

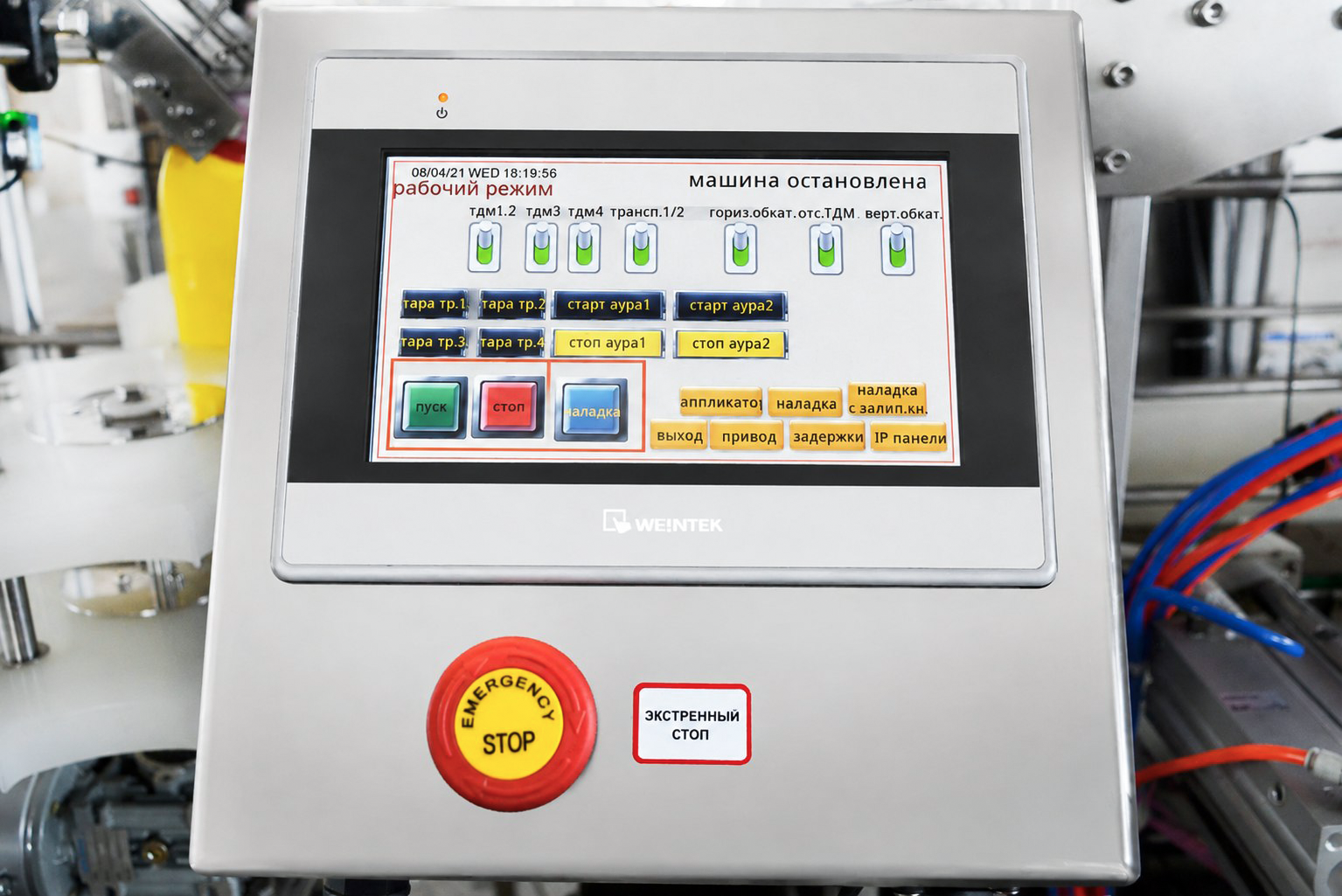

Управление укупором осуществляется с панели, оснащенной экраном touch screen. Здесь можно выполнить настройку каждого узла — укупорочных головок, прижимов, датчиков и других элементов. Предусмотрена возможность предварительной проверки работы в режиме наладки. Выбранные параметры сохраняются, и при последующем включении не требуется повторная настройка.Варианты исполнения
Укупор МЗ-400Е2Л изготавливается по типовым и индивидуальным проектам. Данная машина выпускается в вариации с двумя укупорочными головками с меньшей производительностью. Машина может быть адаптирована к работе в составе линии розлива и упаковки.Безопасность
Оборудование изготавливается в соответствии с требованиями к промышленной безопасности с применением высококачественных материалов и надежных комплектующих. Прогрессивная система управления и встроенные датчики минимизируют риск возникновения сбоев.Отрасль: |
|
Автоматический укупор МЗ-400Е2Л: | |
Тип укупорки: | Закрутка с заданным моментом |
Тип колпачка: | ПЭТ |
Материал тары: | ПЭТ |
Количество потоков, шт.: | 2 |
Количество укупорочных голов, шт.: | 4 |
Количество роликов укупорочной головки, шт.: | 4 |
Погрешность отбраковки, %: | ±5 |
Давление сжатого воздуха, МПа: | 0,6-1,0 |
Потребляемая мощность, не более кВт: | 1,2 |
Электропитание, В/Гц: | 220/50 |
Габариты, мм: | 2600х700х1850 |
Вес, кг: | 200 |
Ориентатор колпачков ОК-2000: | |
Ёмкость загрузочного бака, шт.: | 300 |
Напряжение питания, В/Гц: | 110/220/50/60 |
Сила тока, А: | 3/5 |
Потребляемая мощность, кВт, не более: | 0,4 |
Габаритные размеры, мм, не более: | 560×510×2400 |
Вес, кг, не более: | 100 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
