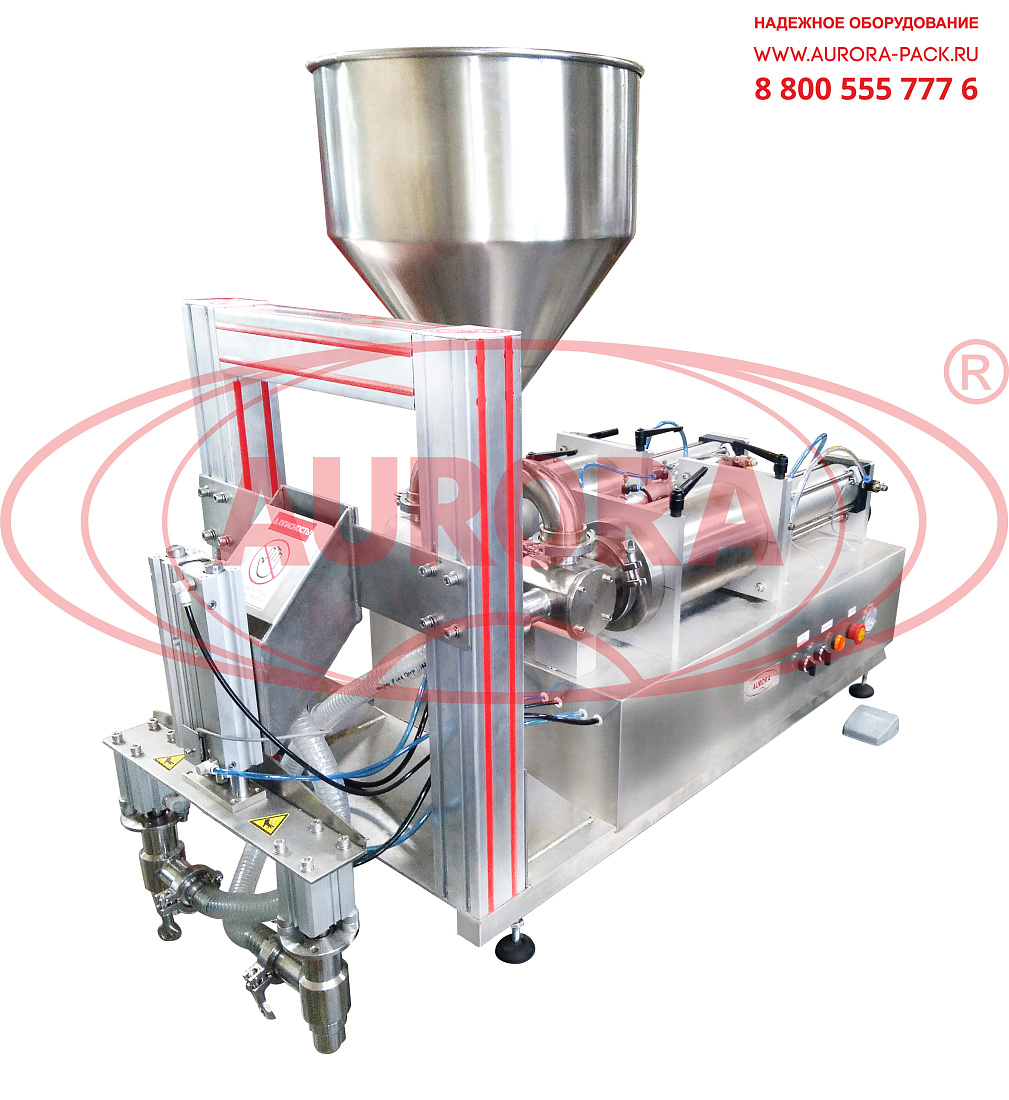

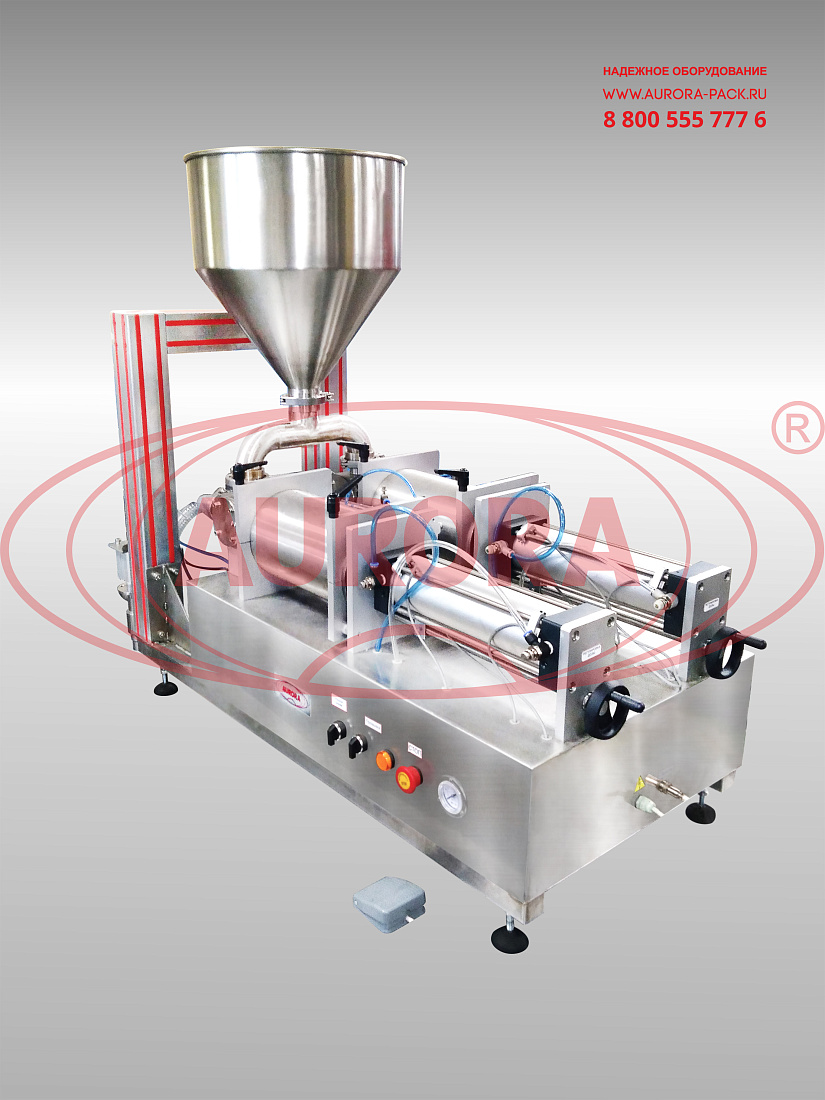

Двухсопельный полуавтоматический дозатор МД-500Д5 с механизмом опускания сопел

Описание
Характеристики
Видео
Документация
Вопросы по оборудованию

Вопросы по оборудованию

Остались вопросы? напишите нам

Нажимая на кнопку, Вы даете согласие на обработку персональных данных и соглашаетесь с политикой конфиденциальности.

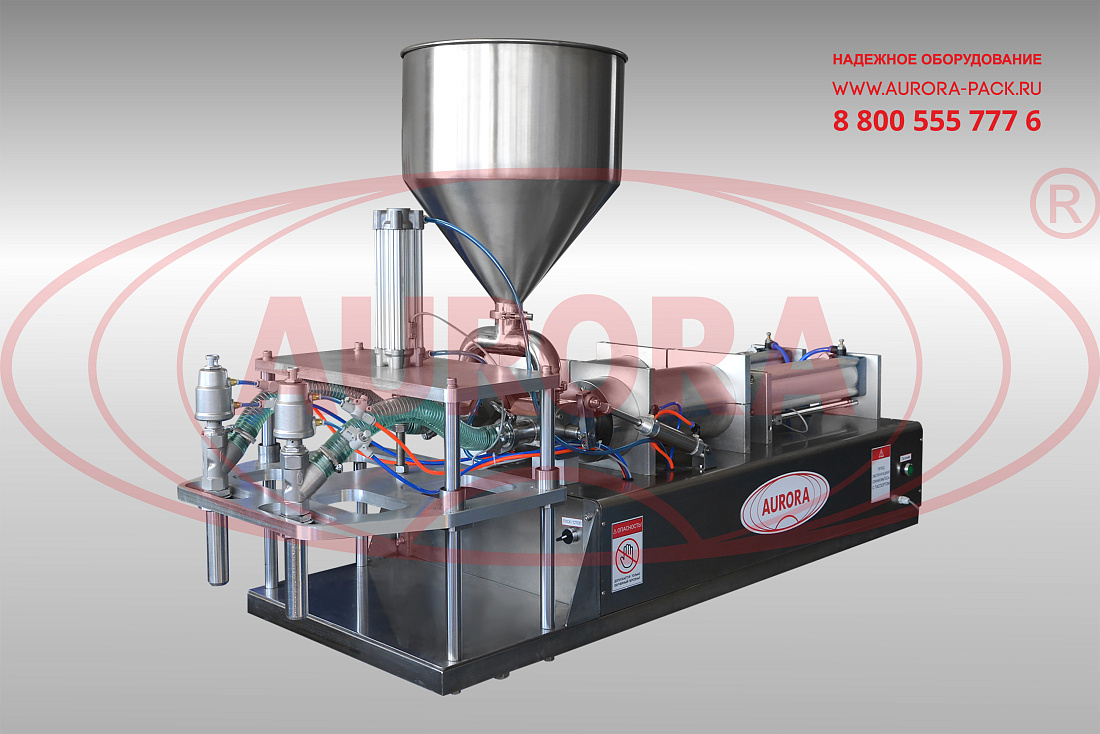

Установка розлива МД-500Д5 выполнена на базе поршневых дозаторов и отлично справляется с фасовкой жидких и слабовязких масс. Модель выполнена с приемной емкостью объемом 30 л из нержавеющей стали. Встроенная система опускания сопел обеспечивает минимум контакта продукта с внешней средой и предотвращает потерю объема при розливе за счет отсутствия разбрызгиваний.

Машина отличается простотой в эксплуатации. Дозирование реализуется в ручном режиме, по нажатию педали, с прерывным повторением цикла. Удобные регуляторы скорости позволяют достигать оптимальных скоростей всасывания и дозирования. Оборудование имеет компактный лаконичный дизайн с эргономичной настольной конструкцией.

Назначение и область применения

Дозатор предназначен для розлива пищевых жидких продуктов ежедневного потребления и неагрессивных химических веществ в потребительскую тару объемом 5000 мл (канистры, бутыли, мини-бочки).

Принцип работы

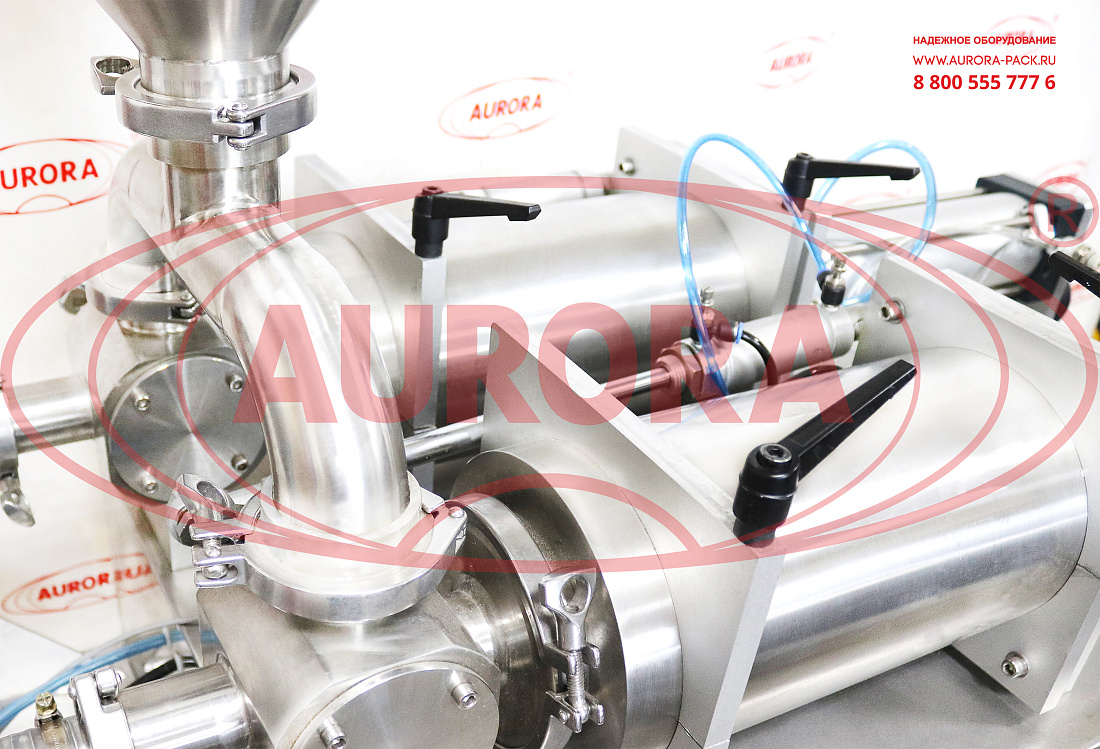

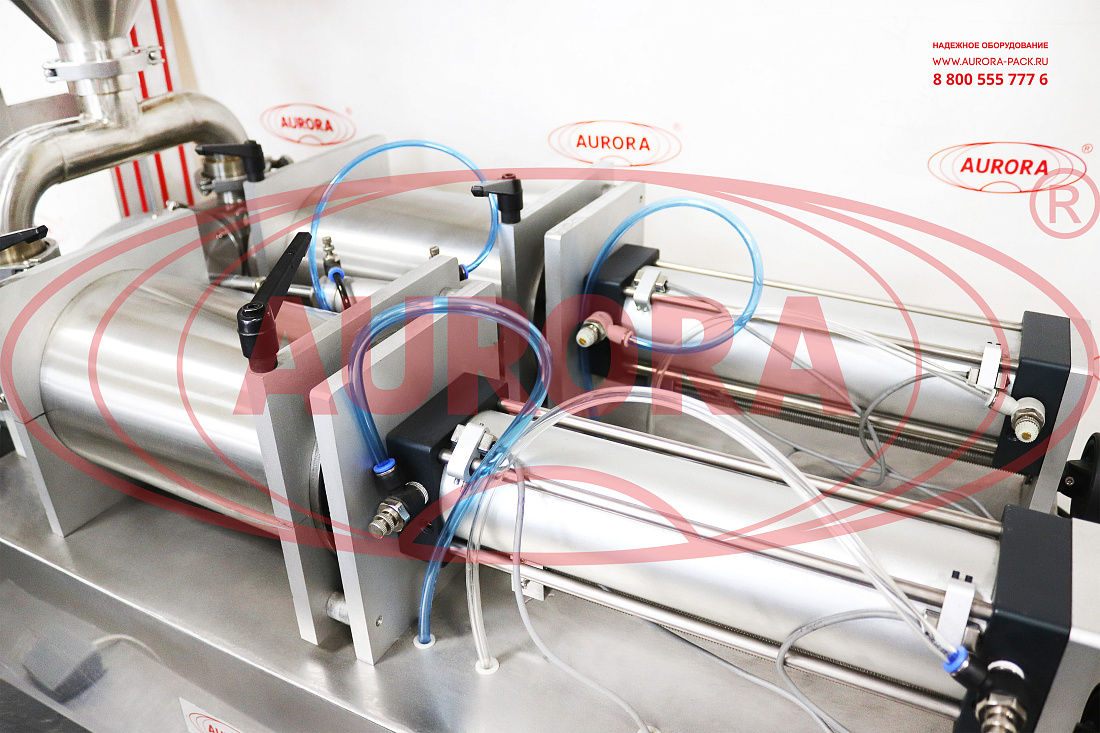

В дозаторе используются поршневые механизмы дозирования с обратными клапанами. Продукт из ёмкости поступает в цилиндр для продукта в момент открытия хода клапана, после заполнения цилиндра клапан закрывается.

При наполнении цилиндра для продукта поршень перемещается вправо, далее поршень создает обратное давление, перемещаясь влево, открывается ход клапана, затем передний однонаправленный клапан, и происходит дозирование.

Основные элементы

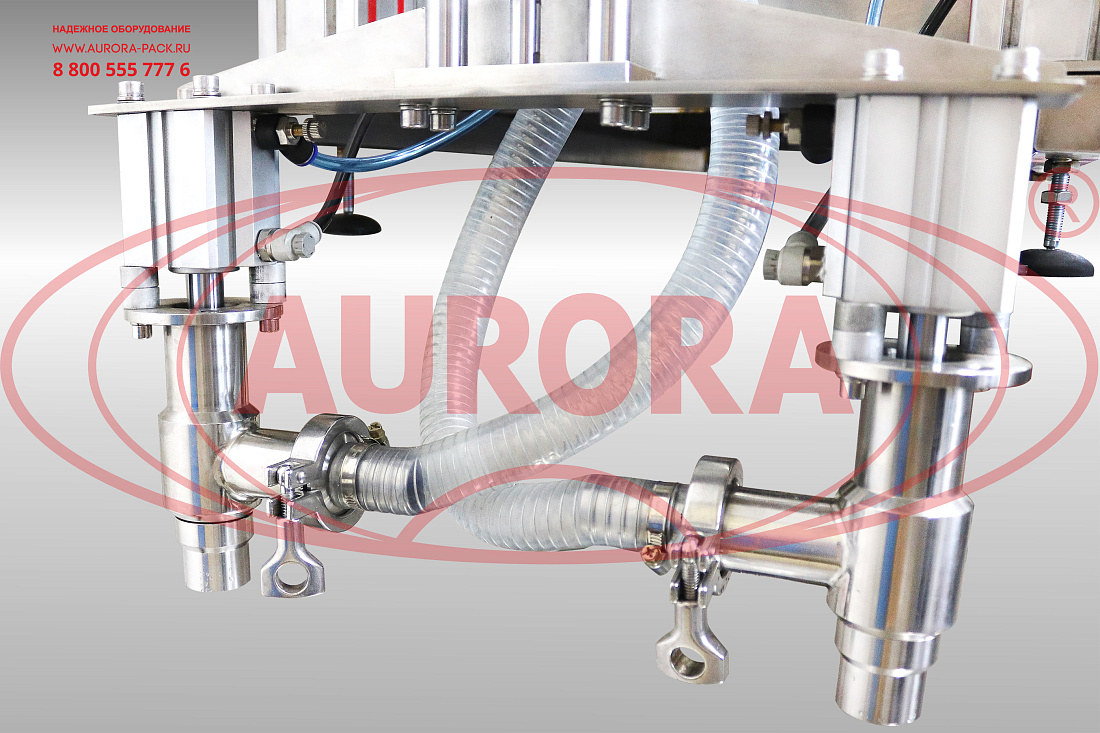

  • Сопла;

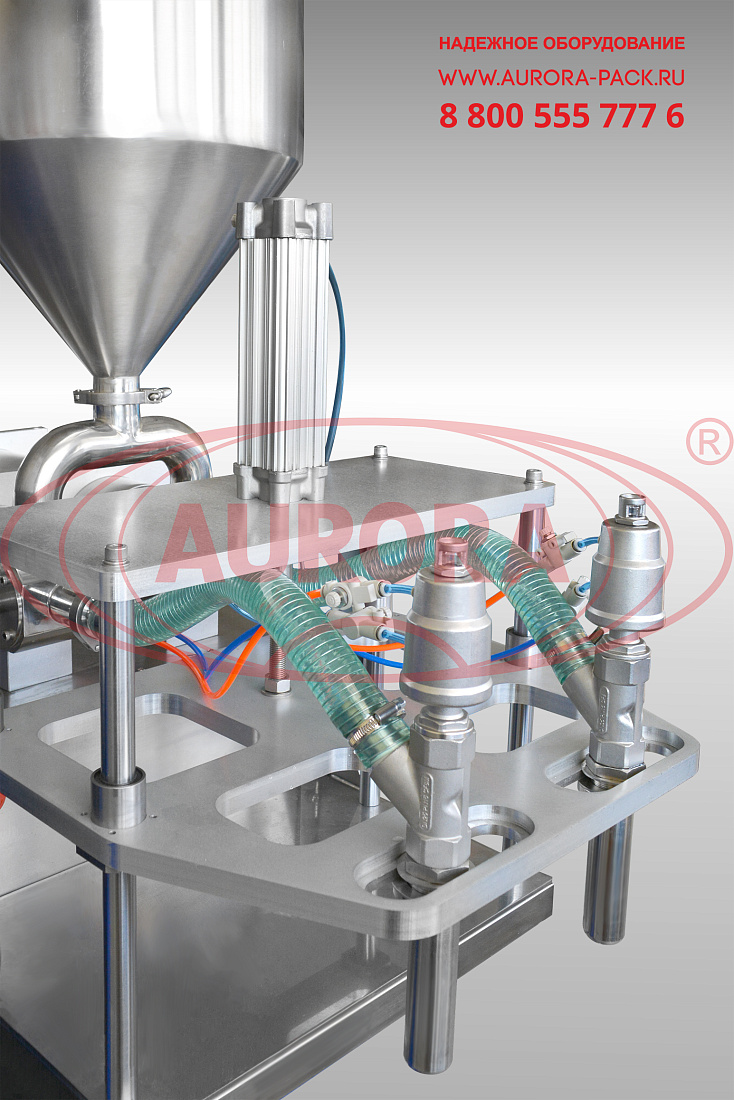

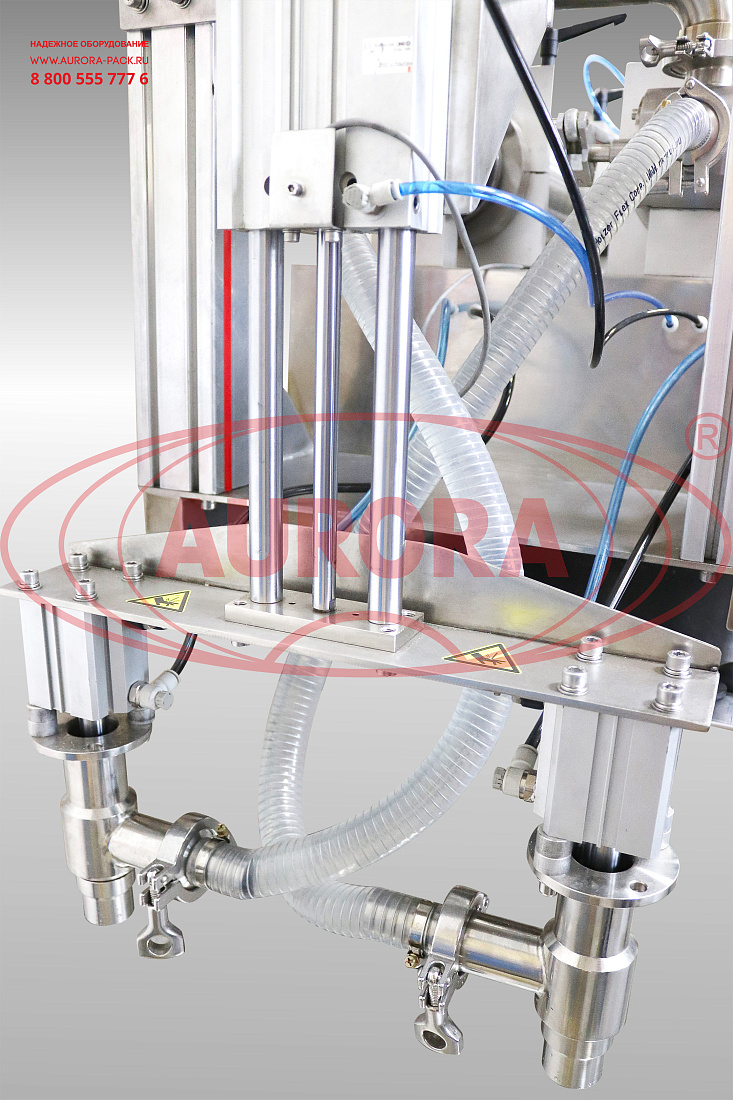

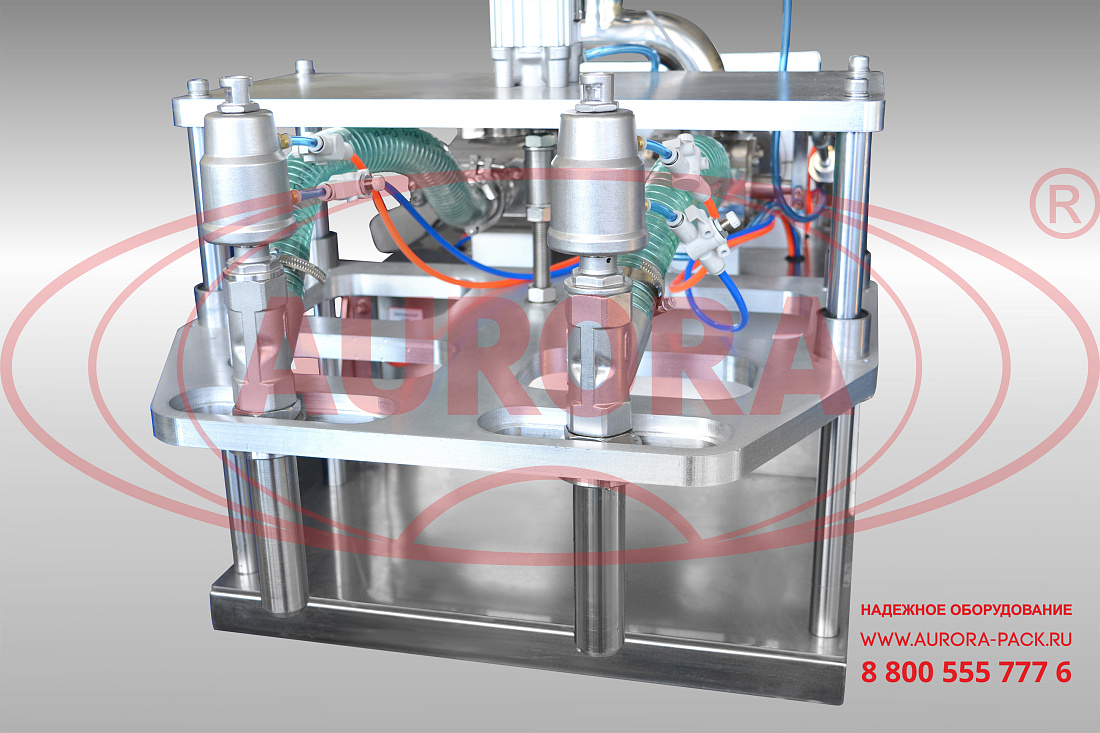

  • Пневмоцилиндр опускания сопел;

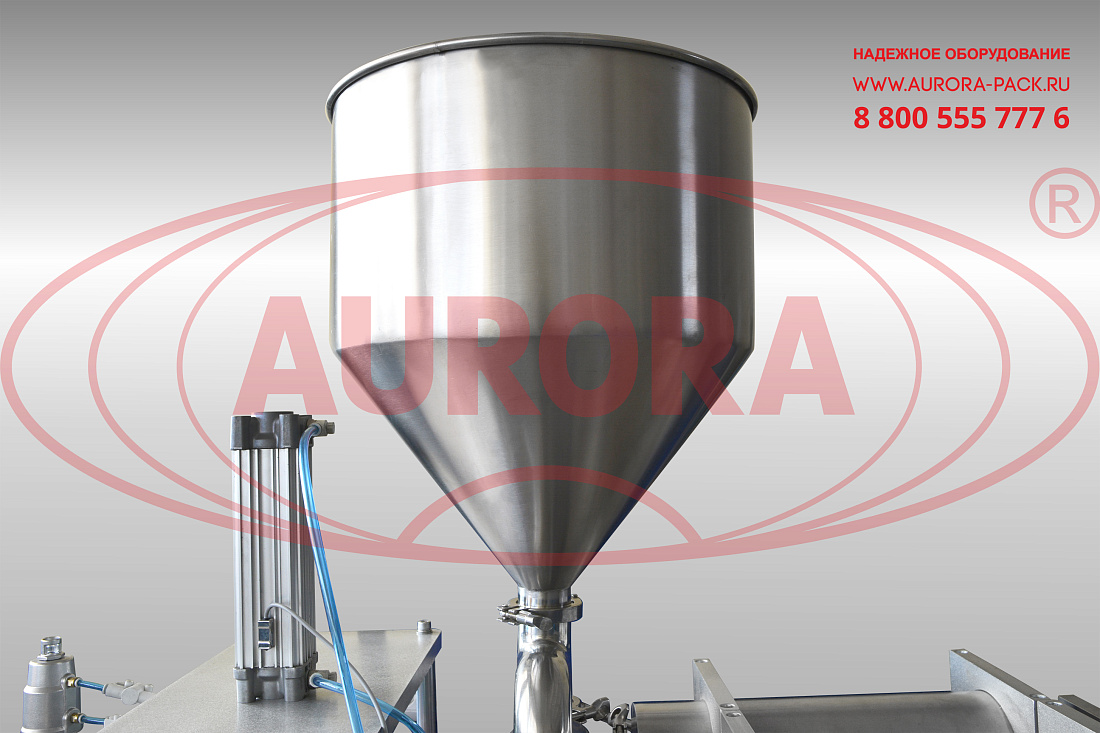

  • Ёмкость;

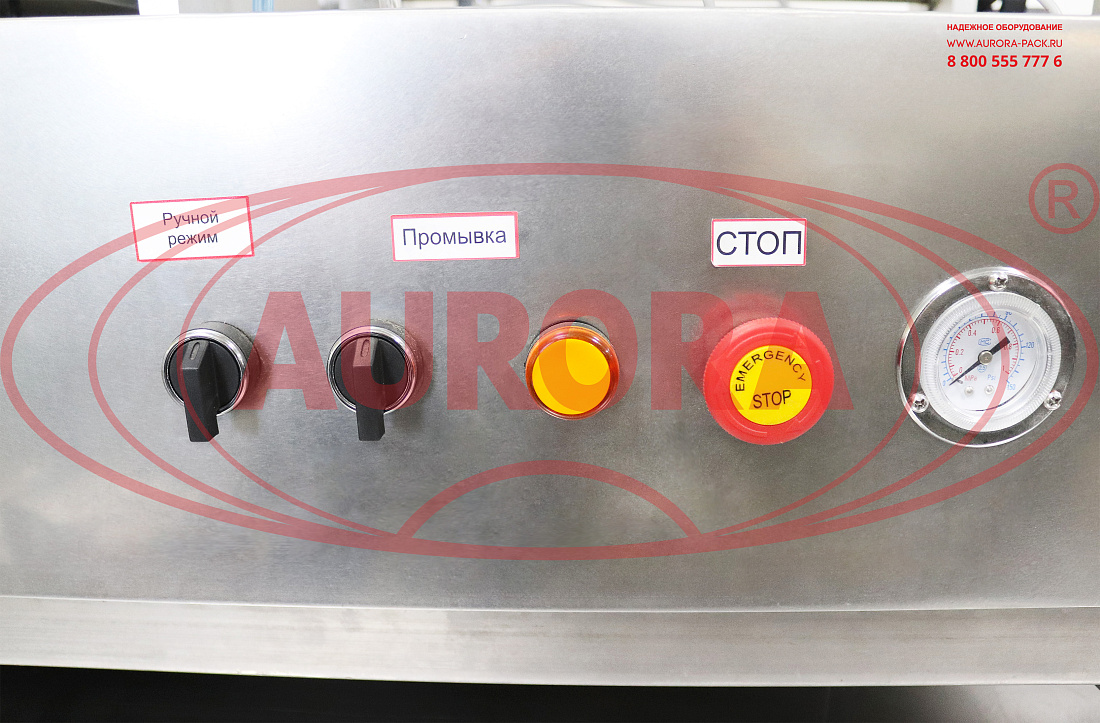

  • Манометр;
  • Кнопка «Аварийный Стоп»;

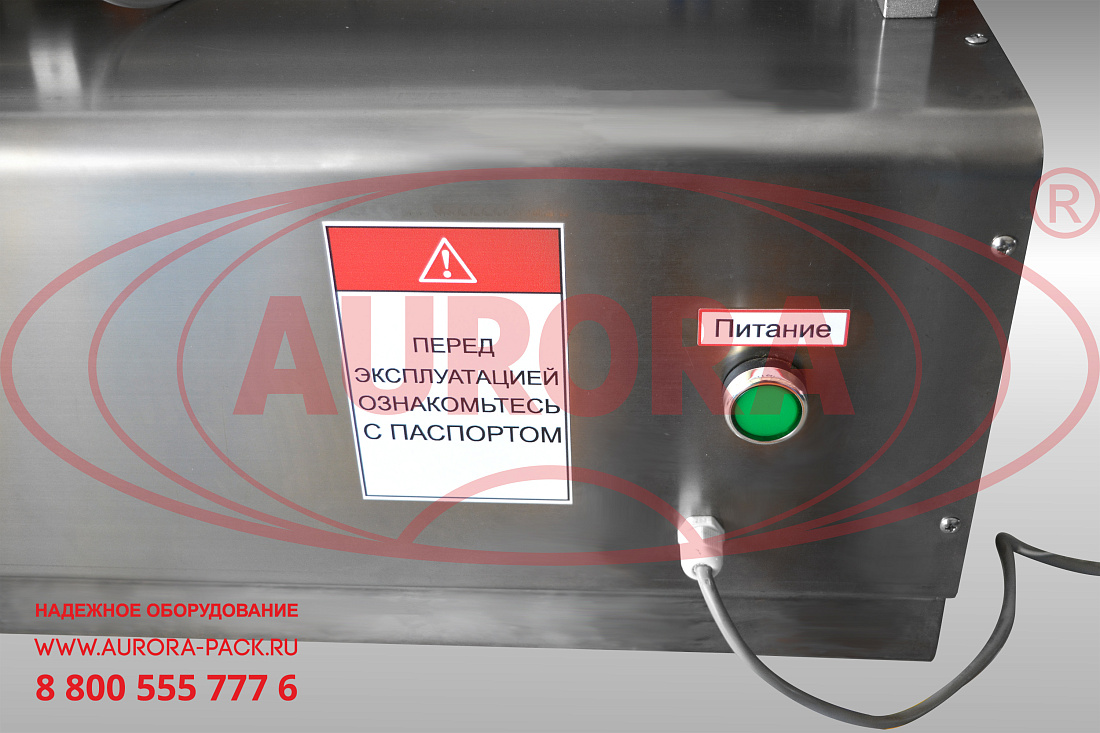

  • Индикатор сети;
  • Кнопка включения промывки;
  • Кнопка включения ручного режима;
  • Трехходовой клапан;
  • Регулятор скорости всасывания;
  • Регулятор скорости дозирования;
  • Маховик — регулятор дозы;
  • Разъём подключения педали;
  • Разъём подключения питания;

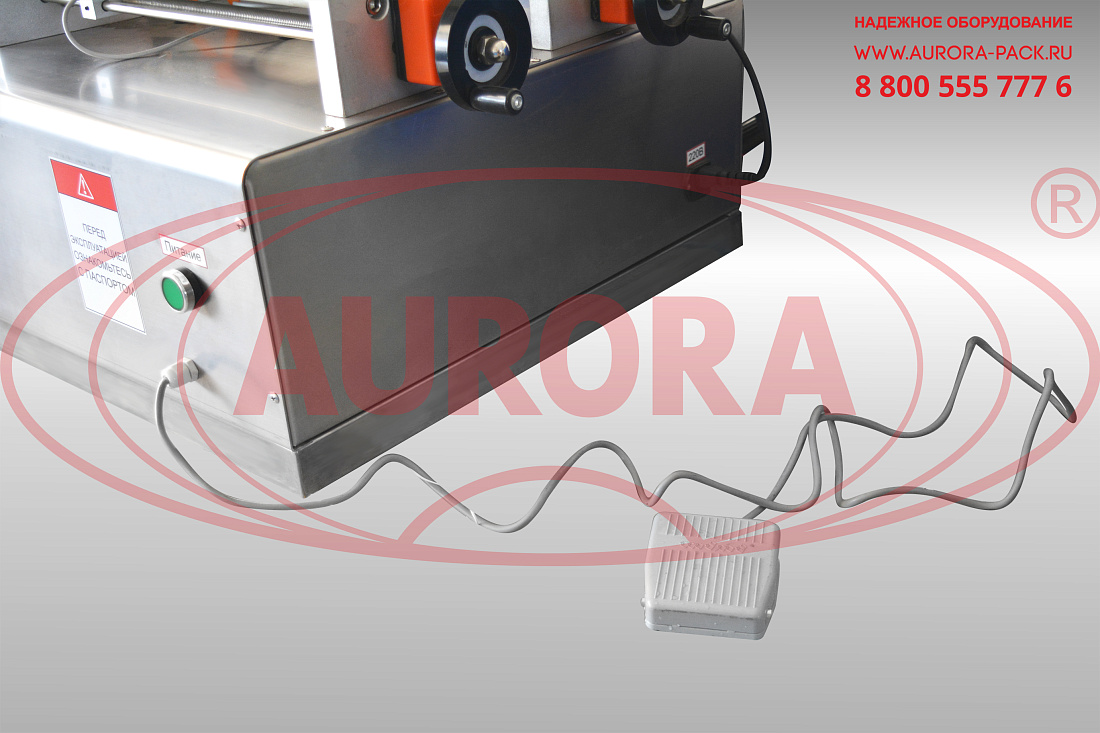

  • Педаль;
  • Корпус с электро- и пневмокомпонентами.

Преимущества

  • Система опускания сопел на пневмоцилиндрах;
  • Наполнение сразу двух единиц тары;
  • Высокая точность дозирования;
  • Доступный управленческий интерфейс;
  • Простота промывки внутренней части и внешнего ухода.

Универсальность

Дозатор имеет удобные системы регулировки скорости всасывания и других рабочих параметров, которые позволяют настраивать машину для дозирования продуктов с различной степенью вязкости.

Удобство работы

Оборудование имеет простые системы ручной регулировки параметров, которые расположены на передней части корпуса. Конструкция дозатора позволяет легко осуществлять визуальный контроль за ходом рабочего процесса.

Варианты исполнения

Наш завод выпускает широкий спектр модификаций данного дозатора: с устройством перемешивания, рубашкой подогрева и охлаждения, функцией забора продукта, а также в специальном взрывозащищенном исполнении.

Безопасность

Для изготовления оборудования используется нержавеющая сталь марки AISI304, медицинский капролон и другие качественные материалы, которые не оказывают влияния на свойства и качества дозируемого продукта.

Габариты, мм (Д х Ш х В): 1350х600х1100
Вес: 80 кг
Точность дозирования: погрешность = ±5%
Мощность: 0,02 кВт
Напряжение: 220 В
Рабочее давление: 0,6-0,8 МПа
Отрасль:
  • Пищевое производство
  • Химия
  • Другие отрасли промышленности
Объем емкости: 30 л
Объем дозирования: 5000 мл (1 сопло)

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
