Двухсопельный поршневой дозатор МД-500ДЛ Мини

Описание
Характеристики
Документация

Линейный дозатор МД-500ДЛ Мини представляет собой высокоточный дозирующий комплекс, выполненный на базе дозаторов поршневого типа. Установка отличается от классической модификации МД-500ДЛ меньшими по объему цилиндрами в составе дозирующего узла и более компактными габаритами. Мощная поршневая система розлива эффективно справляется с фасовкой не только жидких продуктов, но и сильновязких масс, таких как шпатлевка, мастика, глицерин, густые гели или тротил.

Машина реализует деликатное и аккуратное дозирование: сопла опускаются до дна тары, а затем поднимаются наравне с продуктом. Это позволяет сохранить исходную структуру продукта, избежав возникновения пенообразования и других нежелательных явлений. После розлива остатки продукта попадают в каплесборник, а рабочая поверхность всегда остается чистой.

Назначение и область применения

Дозатор модели МД-500ДЛ Мини предназначен для розлива продуктов жидкой, гелеобразной, пастообразной и вязкой консистенции в тару. Установка применяется для розлива лакокрасочных изделий, густых косметических гелей, лекарственных мазей и паст, соусов, широкого спектра средств бытовой и автохимии.

Принцип работы

Поток тары поступает по траспортеру в зону розлива. При входе на участок оптические датчики отсчитывают два флакона, далее срабатывает пневмоотсекатель, и движение оставшегося потока блокируется. Сжатый воздух, поступающий в пневмоцилиндр, приводит в действие поршень. В результате происходит опускание сопел в тару, и начинается подача продукта. В процессе наполнения сопла поднимаются в соответствии с уровнем продукта, постепенно возвращаясь в исходное положение. После дозирования выдвигается каплесборник, а наполненная тара перемещается на следующую операцию.

Основные элементы

  • транспортер;
  • отсекатель тары;
  • сопла розлива с обратными клапанами;

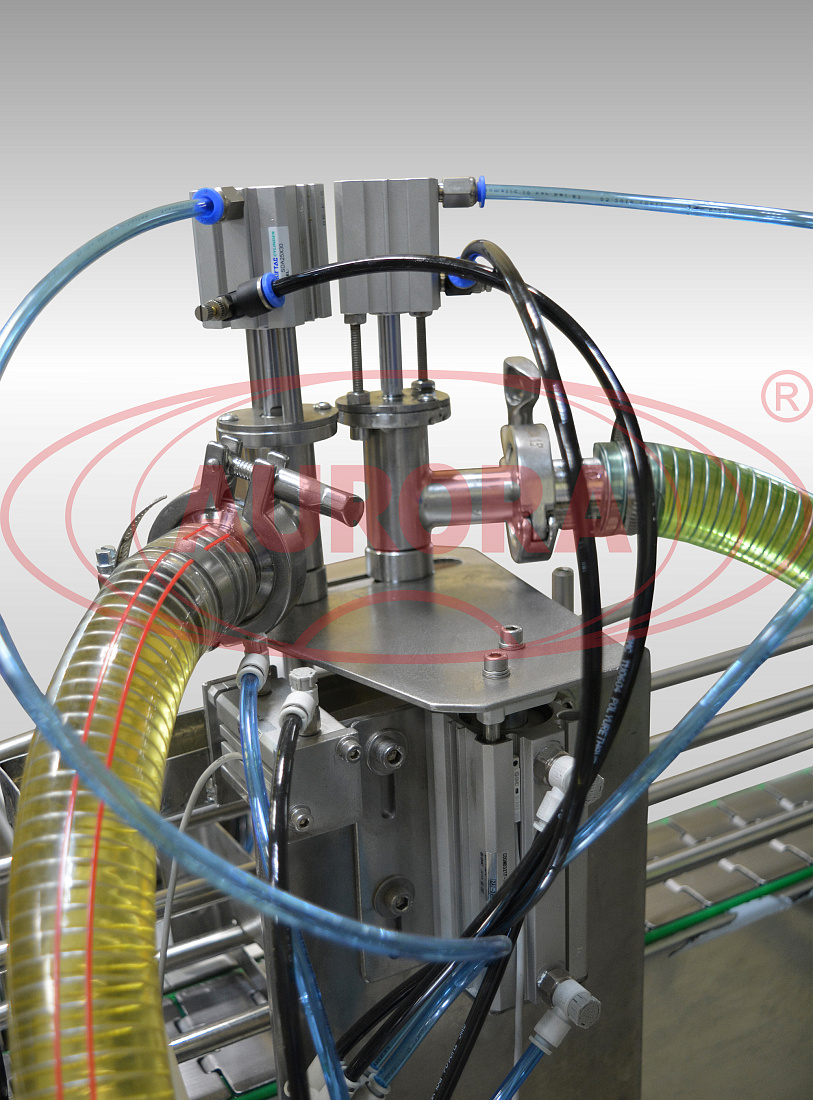

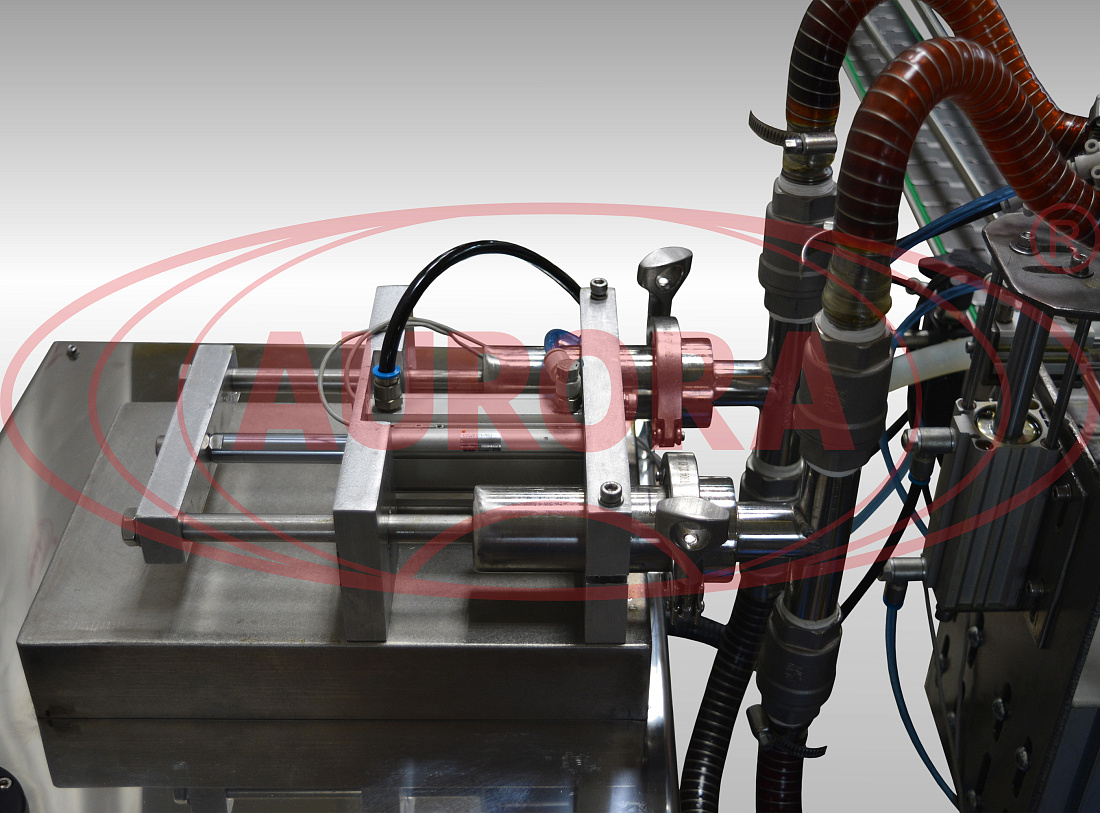

  • поршневые пневмоцилиндры;
  • лоток-каплесборник;
  • армированные патрубки подачи продукта.

Преимущества

  • Баланс точности и высокой скорости розлива;
  • Эффективность работы с продуктами высокой вязкости;
  • Возможность интеграции с другим оборудованием и встраивания в упаковочные линии;
  • Простота эксплуатации;
  • Легкость ухода и очистки.

Универсальность

Модуль розлива, представленный в данной модели, может применяться для фасовки продукта в большом диапазоне доз в различную по габаритам и формату тару.

Удобство работы

Дозатор оснащен прогрессивной системой управления. Все процессы настраиваются и контролируются при помощи панели с сенсорным экраном.

Варианты исполнения

В зависимости от требуемой производительности система розлива может иметь до 12 поршней. Опционально машина может комплектоваться различными по объему пневмоцилиндрами и специальной оснасткой для горячего розлива.

Безопасность

Пневматический привод поршневого розлива обеспечивает безопасность работы с оборудованием. Дозатор оснащен сигнальным светофором, который отображает текущее состояние процессов и оповещает о возникновении сбоев в работе.

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Производительность: до 1200 шт/час
Диапазон розлива: 7-30 мл
Точность дозирования: погрешность ±1% (при дозировании воды)
Габариты, мм (Д х Ш х В): 2000х1100х1400
Мощность: 0,5 кВт
Вес: 250 кг
Напряжение: 220 В
Рабочее давление: 0,4-0,6 МПа
Отрасль:
  • Косметика
  • Фармацевтика
  • Пищевое производство
  • Ветеринария
  • Химия

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
