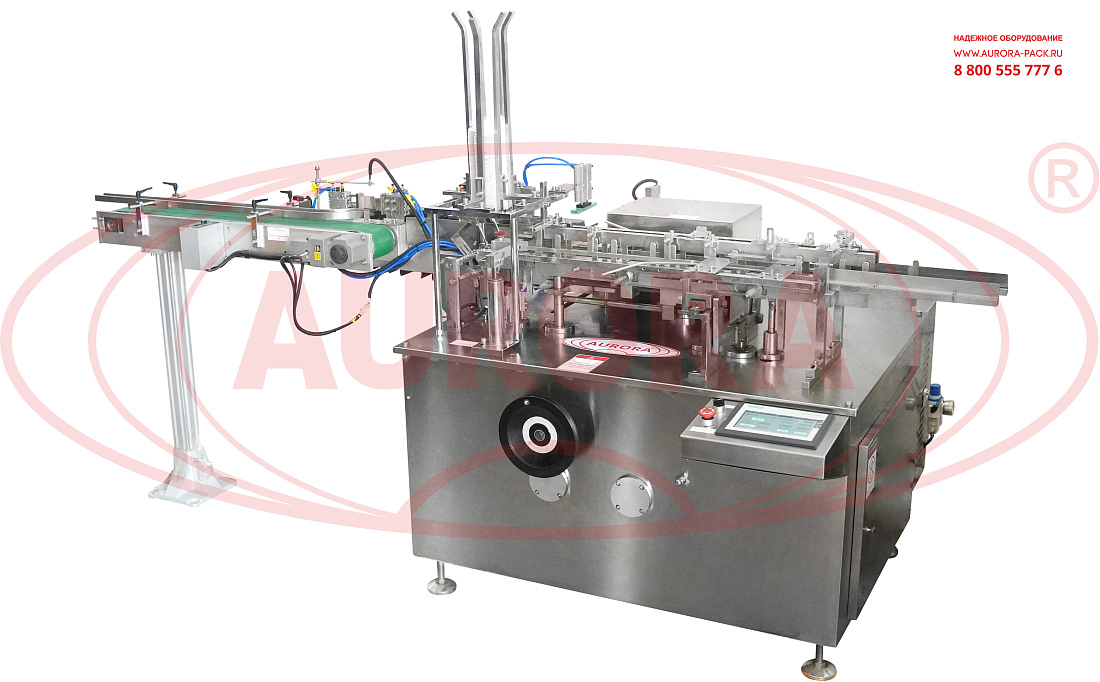

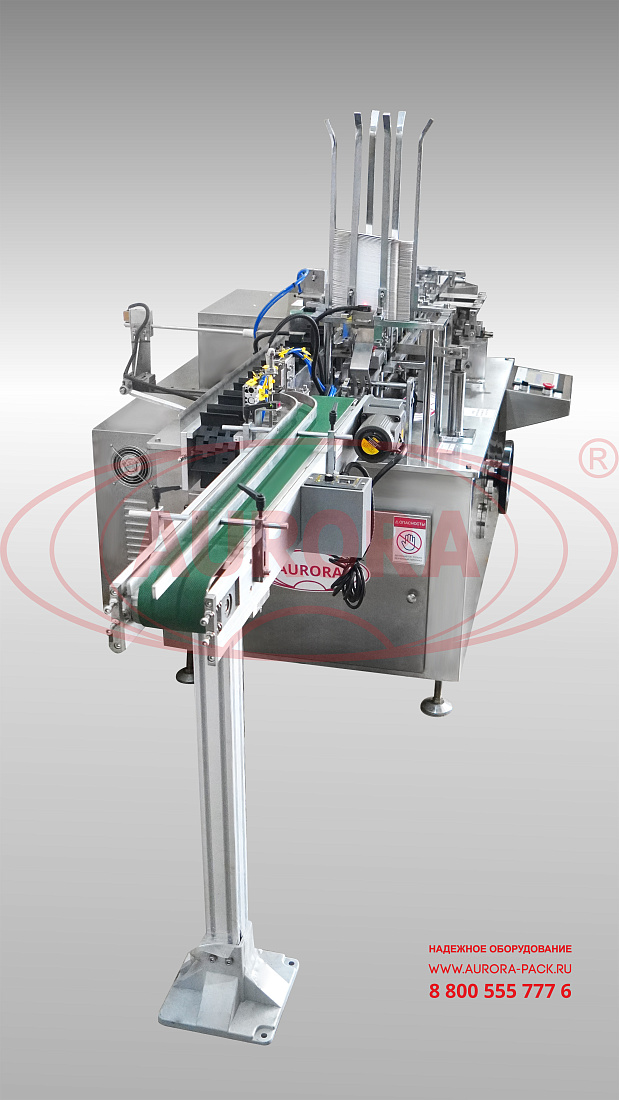

Высокоскоростное оборудование для упаковки флаконов в индивидуальные картонные коробки обеспечивает стабильную и быструю работу в условиях крупносерийных производств. Картонажная машина автоматически выполняет подачу изделий, формирование коробок из заготовок, вкладывание флаконов и закрытие коробок. Конструктивные возможности установки позволяют изменять размеры коробок в соответствии с текущими задачами и выполнять переналадку для упаковки нескольких видов продукции.

Картонатор АКМ-6000 оснащен системой автоматического обнаружения ошибок: при отсутствии коробок выдается аварийный сигнал, и работа оборудования приостанавливается. При обнаружении пустых коробок (например, когда закончился вкладываемый продукт) упаковка не производится. Беспрерывная работа картонажной машины, исключающая упаковку пустой коробки, осуществляется за счет синхронизации работы датчика наличия короба и датчика наличия тары.

Машина оснащена высокоинтеллектуальной системой управления на базе цифровых технологий. Панель настроек выполнена с дружественным интерфейсом и дисплеем touch screen. Установка отличается простотой в использовании, высокой энергоэффективностью и подходит для работы с картоном различной плотности.

Назначение и область применения

Картонирующая машина АКМ-6000 предназначена для упаковки бутылок, флаконов или туб в индивидуальные картонные коробки. Оборудование широко востребовано в сферах производства парфюмерно-косметической, фармацевтической, ветеринарной и пищевой продукции.

Принцип работы

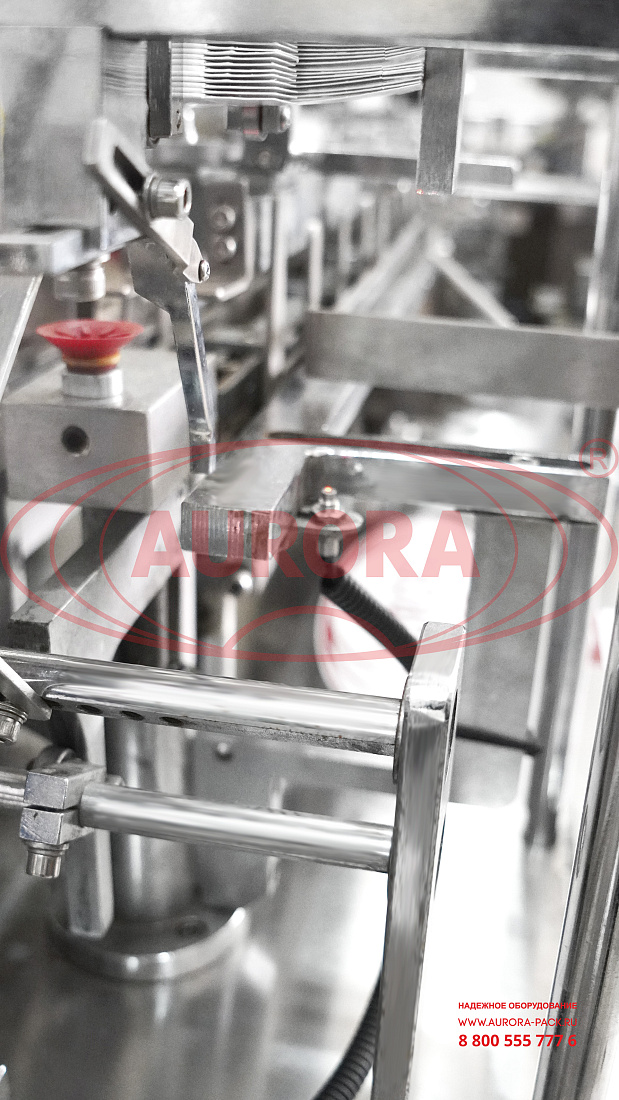

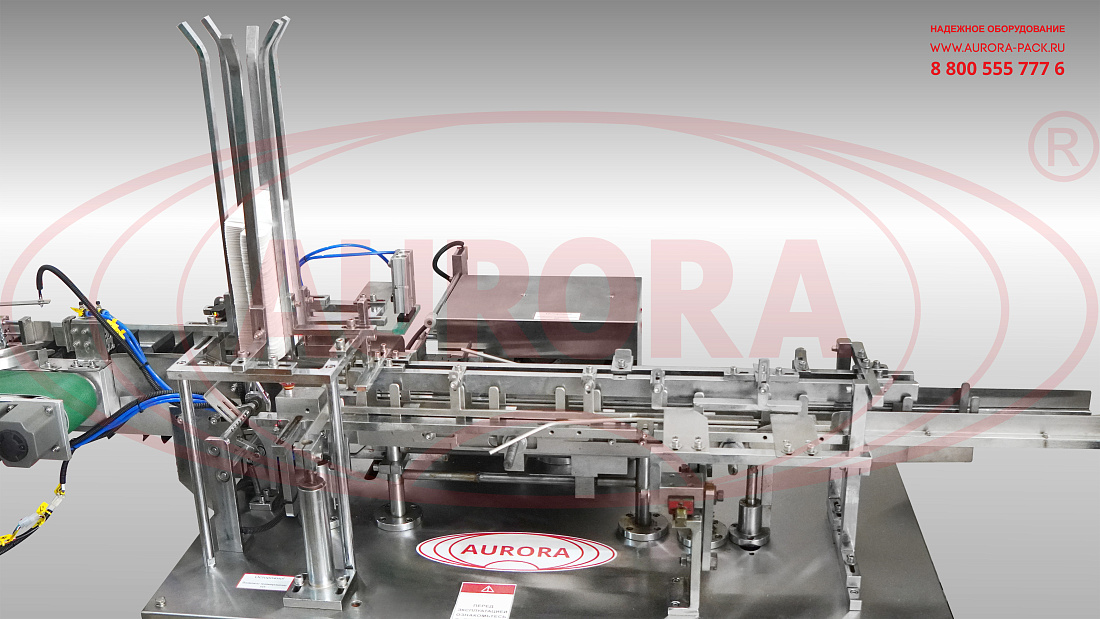

Подача продукции осуществляется посредством входного конвейера, где выполняется разделение флаконов по одному в индивидуальные ячейки транспортера. Сложенные коробки из магазина загрузки подаются при помощи устройства вакуумного захвата. Далее производится раскрытие коробки, формирование боковых стенок и подача изделий на конвейер. Затем за счет работы толкателя продукт вкладывается в коробку. После срабатывания синхронизации датчиков наличия короба и наличия продукта выполяется закрытие торцевых и бокового клапанов короба, и полностью упакованный продукт поступает на участок выгрузки.

Основные элементы

• Маховик движения транспортера зоны формирования короба в ручном режиме;

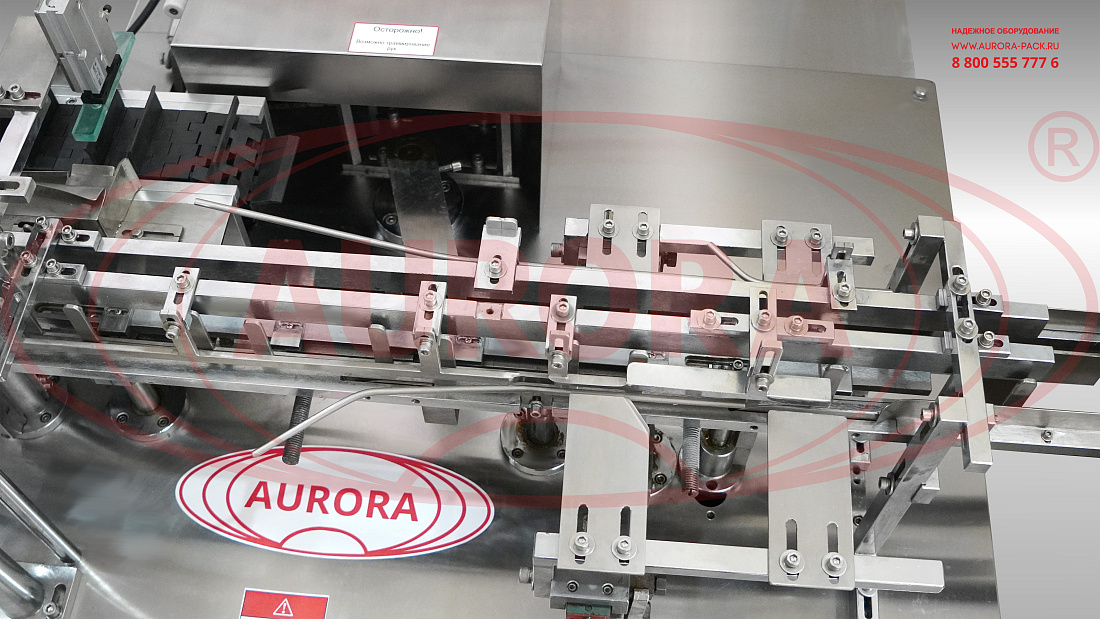

• Транспортер зоны формирования короба;
• Технологическая зона подачи заготовок короба;

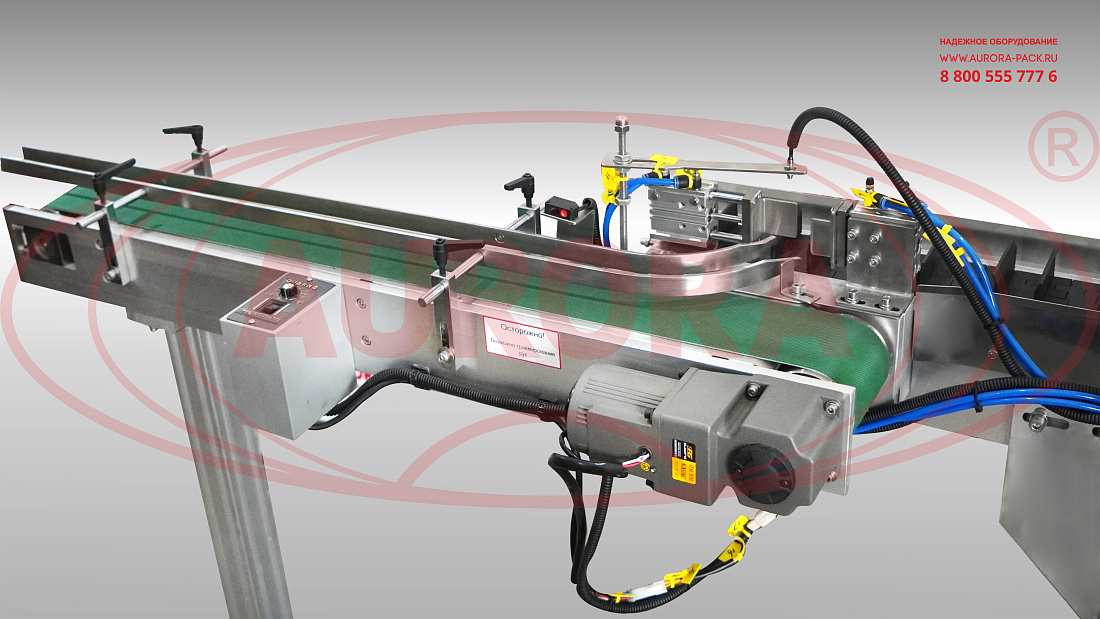

• Подающий продукт транспортер;

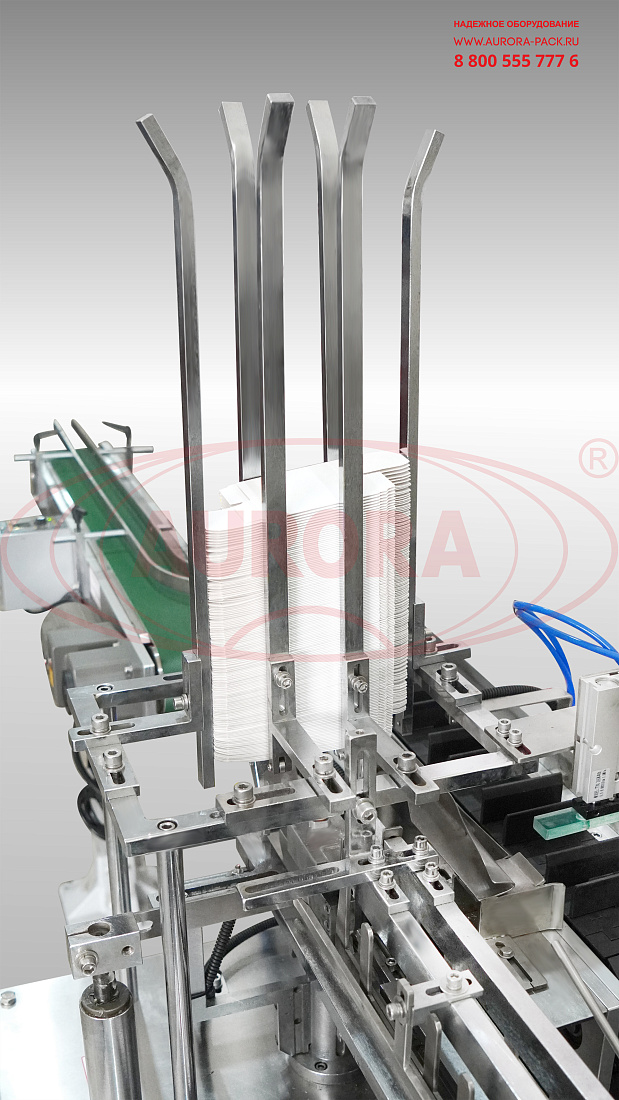

• Магазин для загрузки коробов, подлежащих формированию;

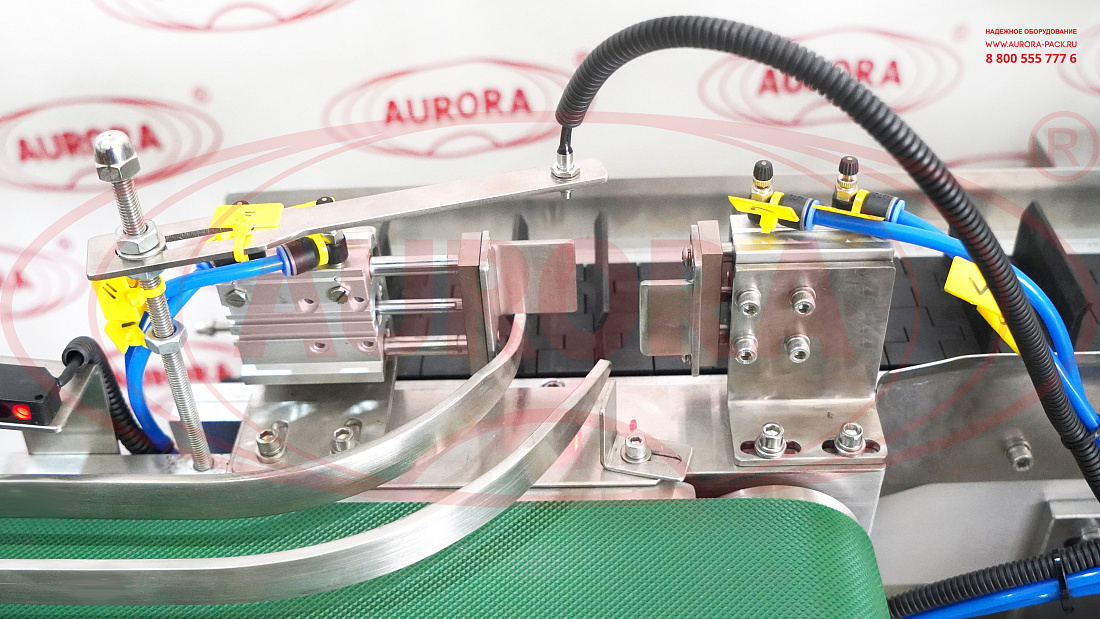

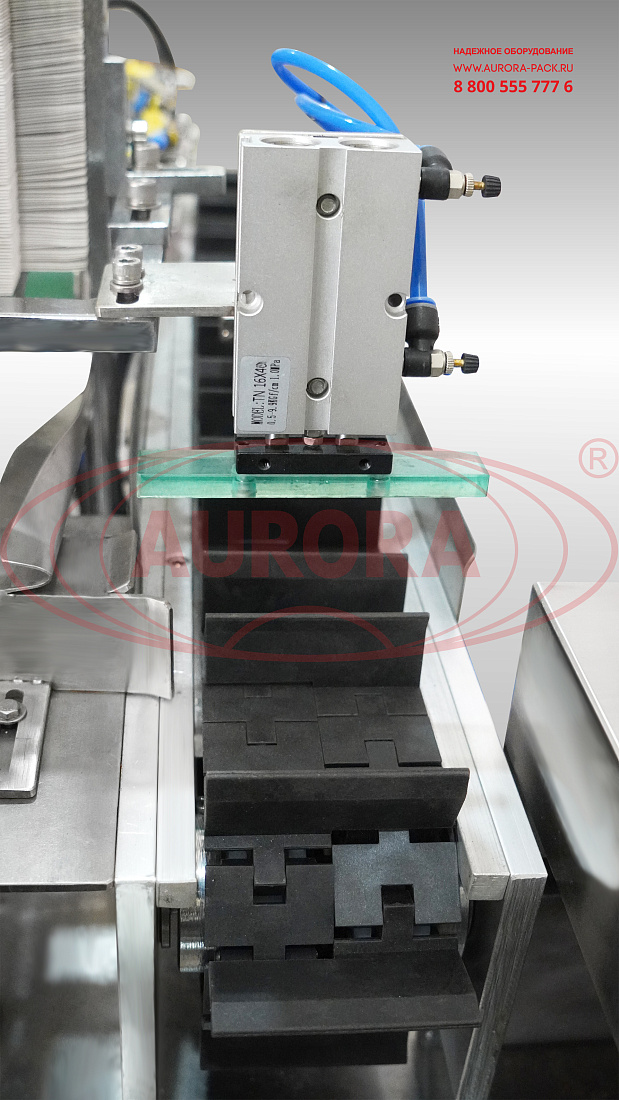

• Пневмоцилиндр прижима тары;

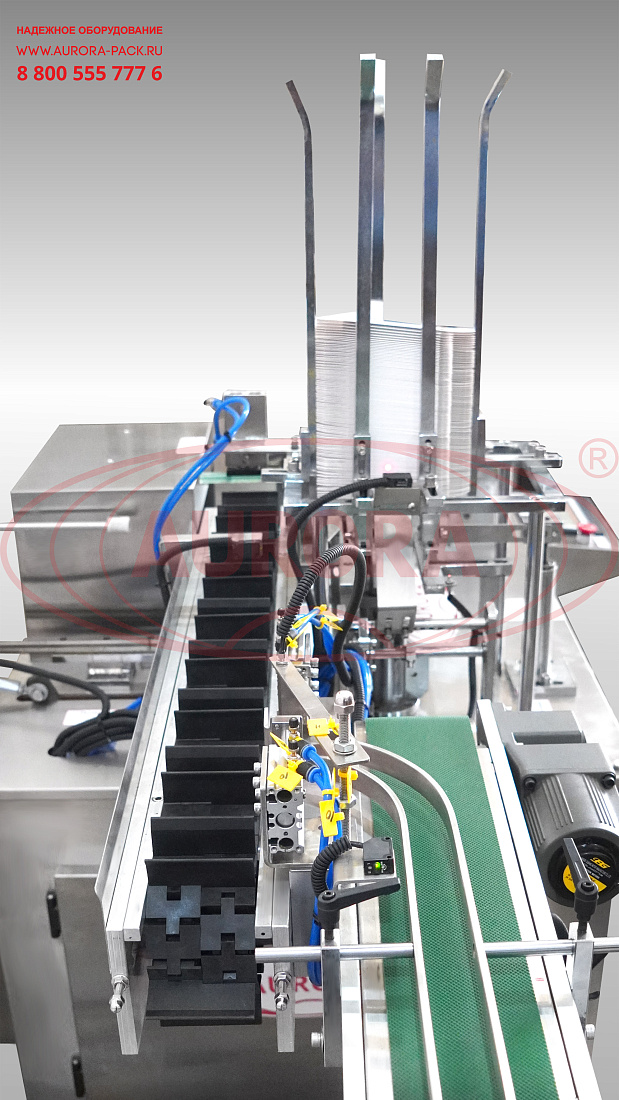

• Транспортер ленточного делителя тары;
• Механизм толкателя тары;
• Направляющие тары в зону выгрузки;
• Шкаф с электрокомпонентами;
• Блок подготовки воздуха;
• Сетевой переключатель «Вкл/Выкл»;
• Кнопка «Экстренный стоп»;
• Сенсорная панель управления.

Преимущества

• Высокая производительность — до 40 шт/мин (зависит от размеров упаковки и индивидуальных особенностей эксплуатации);
• Бесперебойная работа в условиях высокой интенсивности;
• Автоматическая система защиты от сбоев и перегрузок;
• Простота и удобство настройки, управления и переналадки;
• Возможность использования в интеграции с машинами розлива, тубонаполнительным и другим упаковочным оборудованием.

Универсальность

Простота переналадки горизонтальной картонажной машины позволяет быстро менять форматы коробок, что обеспечивает гибкость применения. Широкий диапазон регулировок дает возможность использовать коробки различной формы, в том числе нестандартной.

Удобство работы

Все детальные настройки работы картонирующей машины задаются на панели управления, оснащенной сенсорным экраном. Скорость работы, количество готовой продукции, информация о сбоях и другие приоритетные данные отображаются на дисплее в режиме реального времени. Система автоматического оповещения об ошибках обеспечивает удобство контроля за работой.

Варианты исполнения

Оборудование изготавливается в соответствии с требуемой технологией упаковки коробок (закрытие бумажных замков или нанесение термоклея). По запросу заказчика картонажная машина АКМ-6000 может быть укомплектована дополнительным блоком для вкладывания инструкций/ аннотаций в коробки. Если требуется простановка даты выпуска, номера партии и других сведений о продукте, то мы предлагаем дополнительное оснащение маркиратором.

Безопасность

При соблюдении заданных условий эксплуатации, хранения, транспортировки и утилизации оборудование безопасно для окружающей среды, жизни и здоровья, обслуживающего персонала. При обнаружении ошибок машина автоматически останавливает работу и выдает соответствующее оповещение на пульт управления.
