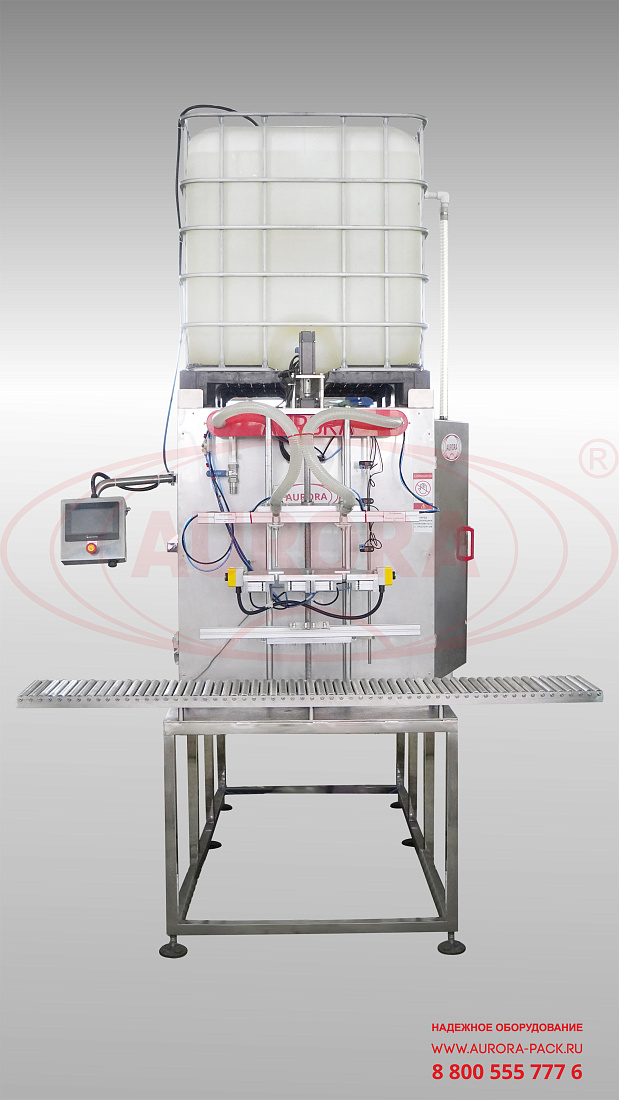

Высокопроизводительный дозатор линейного типа выполняет точный и быстрый розлив жидких и вязких продуктов в ПЭТ-канистры объемом до 60 л и пакеты типа «Дой-пак». Дозатор производит розлив в полуавтоматическом режиме. Розлив осуществляется посредством гравитационного метода, контролируется временными задержками и осуществляется открытием/закрытием пневматических кранов. Система сопел приводится в движение серводвигателем с винтовым подъемным механизмом.
Установка оснащена рольгангом, обеспечивающим возможность перемещения крупногабаритной тары. Технологическая зона дозирования выполнена со специальными механизмами для фиксации упаковок «Дой-пак». В комплектацию машины включен еврокуб с креплениями и насос для подачи продукта в емкость. Производительность установки на таре объемом 10 л достигает 180 шт/час.
Установка оснащена рольгангом, обеспечивающим возможность перемещения крупногабаритной тары. Технологическая зона дозирования выполнена со специальными механизмами для фиксации упаковок «Дой-пак». В комплектацию машины включен еврокуб с креплениями и насос для подачи продукта в емкость. Производительность установки на таре объемом 10 л достигает 180 шт/час.
Назначение и область применения
Дозатор МД-500Д3Б предназначен для дозированной подачи жидкого продукта в тару в полуавтоматическом режиме. Оборудование используется для расфасовки широкого спектра продуктов — косметических средств, продуктов питания, автомобильной и бытовой химии.Принцип работы
Канистры, в которые будет производиться розлив, оператор помещает на платформу под дозирующие сопла и производит запуск. Продукт поступает из основной ёмкости в раздаточную. Когда уровень продукта в раздаточной ёмкости достигает установленного датчиком уровня, подача продукта из основной ёмкости в раздаточную приостанавливается. Давление продукта, необходимое для розлива, создается за счет разницы высоты между соплами и емкостью с продуктом. Далее сопла с пневмоклапанами опускаются. Затем автомат дозирует продукт в заданном объеме, после чего оператор убирает с платформы тару и ставит под сопла следующую пару канистр.Основные элементы
- Рама;

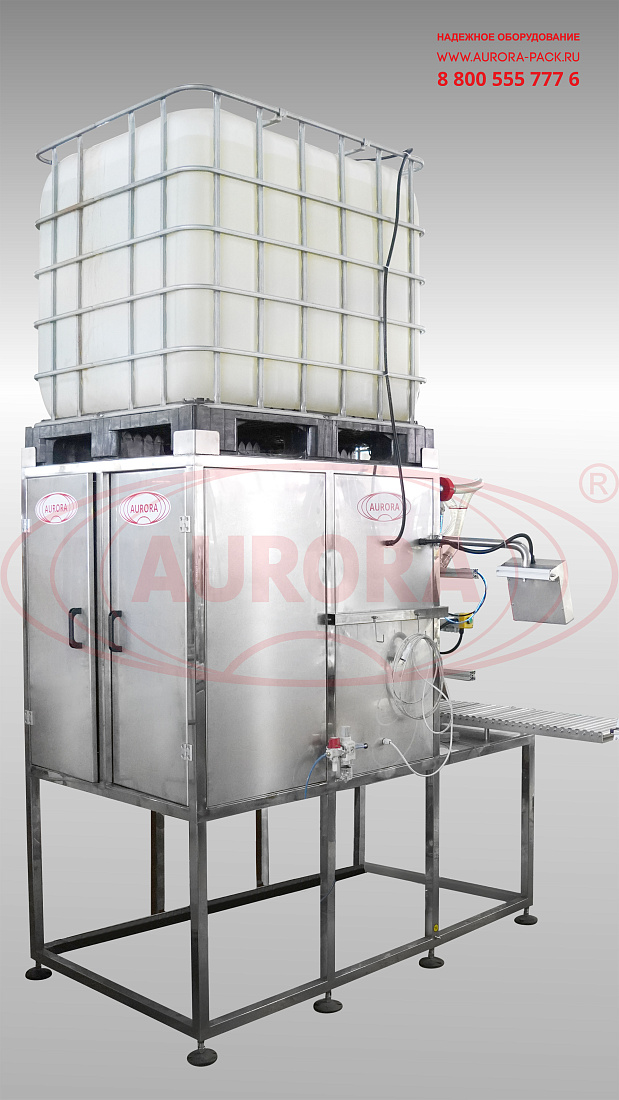

- Еврокуб с креплениями;

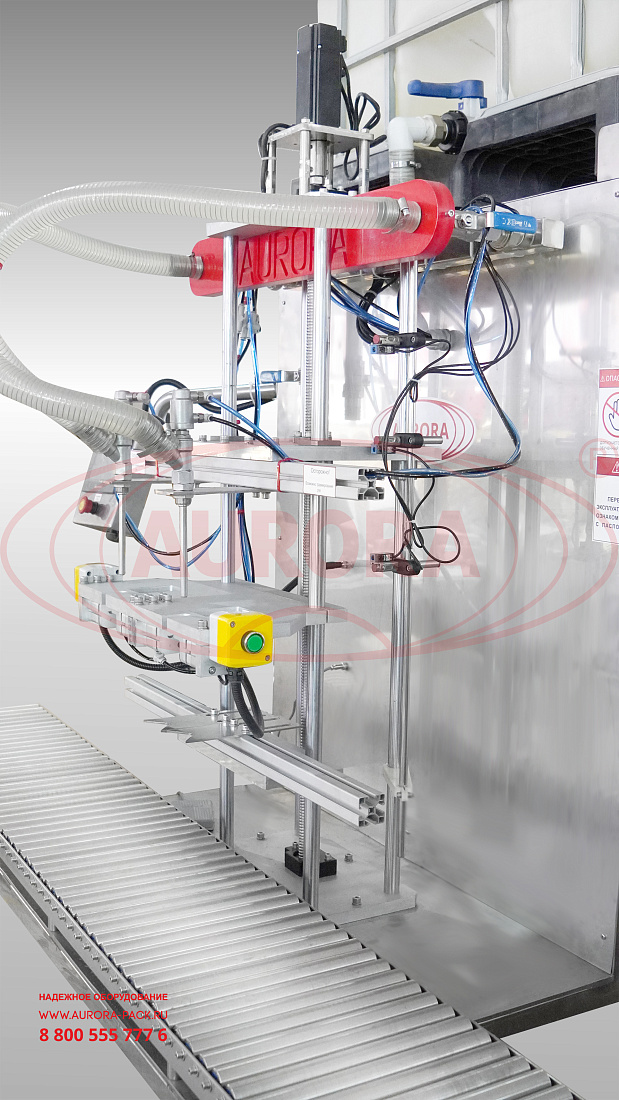

- Сервопривод механизма подъема сопел;

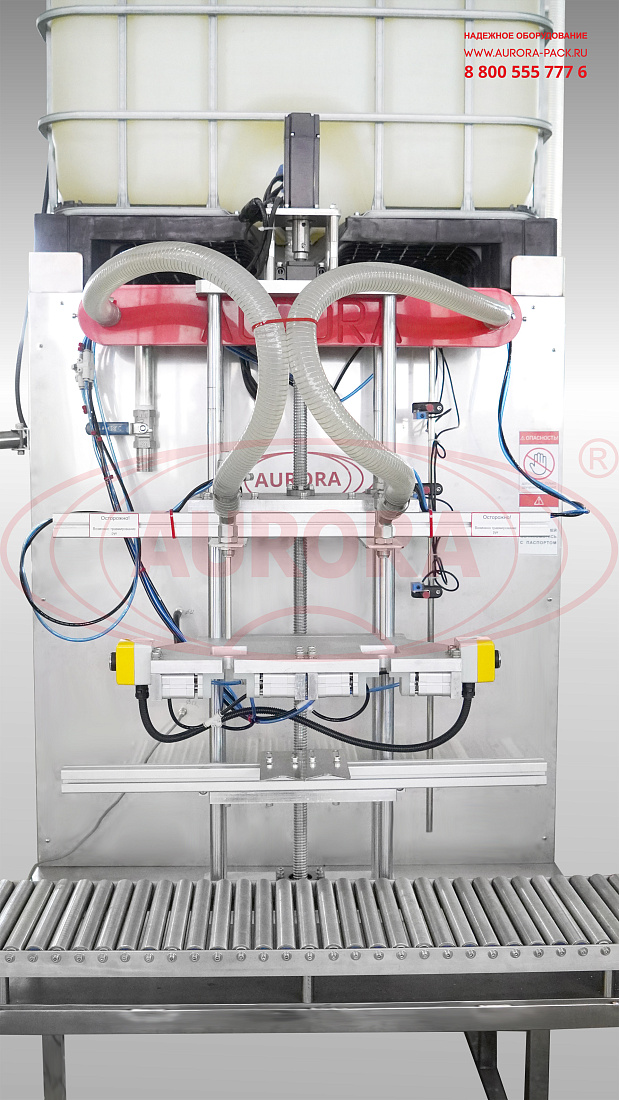

- Дозирующие сопла;
- Каплесборник;
- Рольганг;

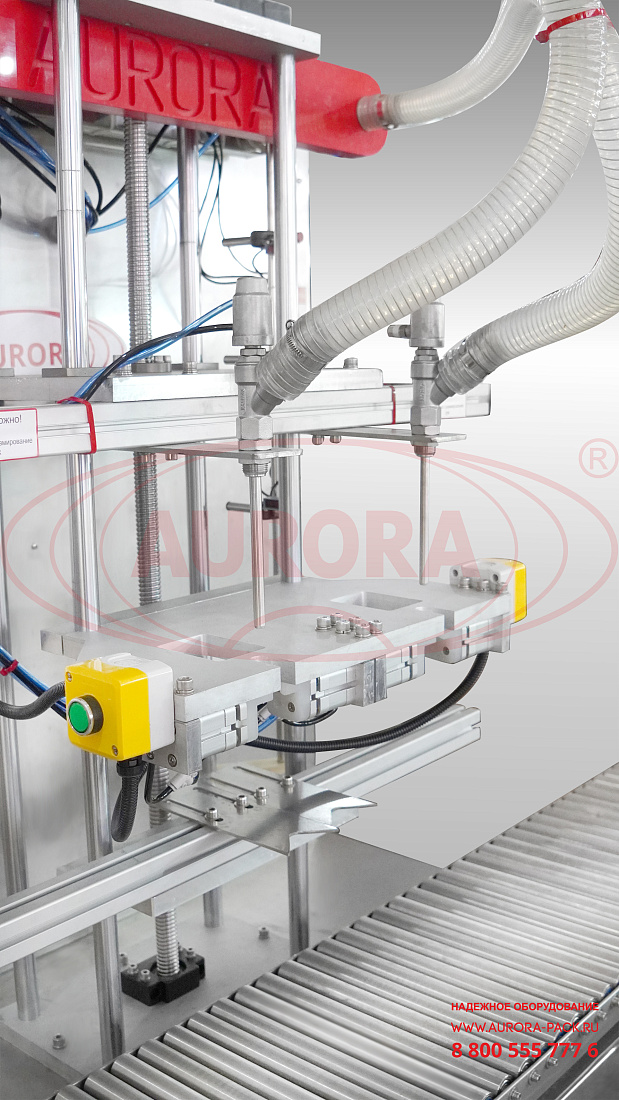

- Механизм фиксации упаковки типа «Дой-пак»;
- Кнопка «Аварийный стоп».
Преимущества
- Адаптация к фасовке в канистры и упаковки типа «Дой-пак»;
- Широкая вариативность объема используемой тары - 1/5/10/20/50 л;
- Быстрый налив за счет гравитационной системы на расходомерах;
- Система умного розлива «ASF» с функцией подъема сопел;
- Одновременная фасовка в две тары;
- Простота переналадки.
Универсальность
Дозатор имеет широкий диапазон розлива — от 1000 мл до 50000 мл, что дает возможность фасовать продукт как в мини-канистры, так и в крупную тару.Удобство работы

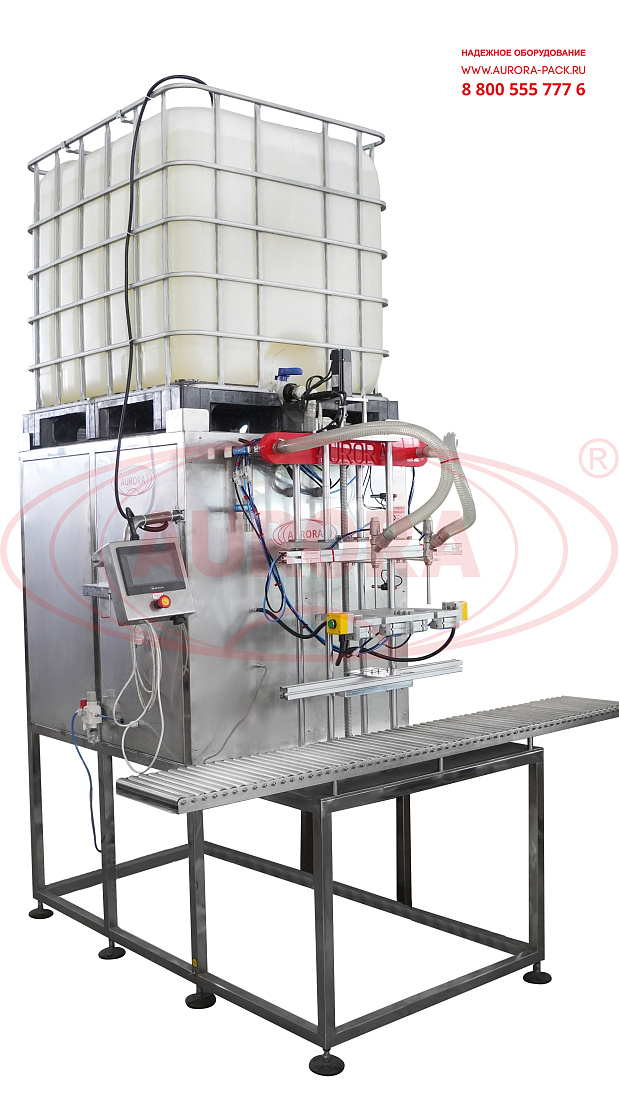

Для настройки и контроля за работой оборудования предусмотрена сенсорная панель управления, выполненная на базе PLC. При помощи виртуальной клавиатуры можно легко и быстро настроить параметры работы узлов. Введенные данные сохраняются в памяти устройства. В окне режима наладки можно проверить работоспособность отдельных элементов установки.Варианты исполнения
Дозирующая машина МД-500Д3Б выпускается в EX-исполнении (взрывозащита), что обеспечивает безопасность при работе с легковоспламеняющимися продуктами.Безопасность
Дозатор оснащен системой «Аварийный стоп», позволяющей экстренно остановить работу всей установки при возникновении нештатной ситуации на производстве.Отрасль: |
|
Производительность, шт/час (на канистре 10 кг), до: | До 180 |
Тара: | Канистры / Упаковки типа «Дой-пак» |
Объем тары, л: | 1/5/10/20 |
Тип розлива: | Гравитационный по расходомерам |
Дозирующие сопла, шт.: | 2 |
Диапазон дозирования, мл: | 1000-50000 |
Погрешность дозирования, %: | ±5 |
Система розлива: | ASF «Умный розлив» |
Наличие датчиков уровня в емкости: | Есть |
Потребляемая мощность, кВт, до: | 3,5 |
Напряжение питания, В/Гц: | 220/50 |
Давление сжатого воздуха, МПа: | 0,8-1,0 |
Габариты дозатора, мм: | 2270×2040×3108 |
Масса, не более, кг: | 700 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
Гравитационный дозатор на расходомерах для розлива в канистры и пакеты «Дой-пак» МД-500Д3Б (1 литр)
Гравитационный дозатор на расходомерах для розлива в канистры и пакеты «Дой-пак» МД-500Д3Б (10 л)
Гравитационный дозатор на расходомерах для розлива в канистры и пакеты «Дой-пак» МД-500Д3Б (20 л)
Гравитационный дозатор на расходомерах для розлива в канистры и пакеты «Дой пак» МД-500Д3Б (Дой-Пак)
