Картонажная машина АКМ-6000 А1 в правостороннем исполнении
Вопросы по оборудованию
Остались вопросы? напишите нам
Горизонтальный картонирующий комплекс АКМ-6000 А1 реализует высокоскоростную и качественную укладку тары и инструкций в картонные упаковки. В результате деликатной работы механизмов обеспечивается формирование ровного короба с аккуратно уложенным содержимым. Система управления на базе PLC позволяет производить высокоточную настройку каждого узла для установки оптимального режима.

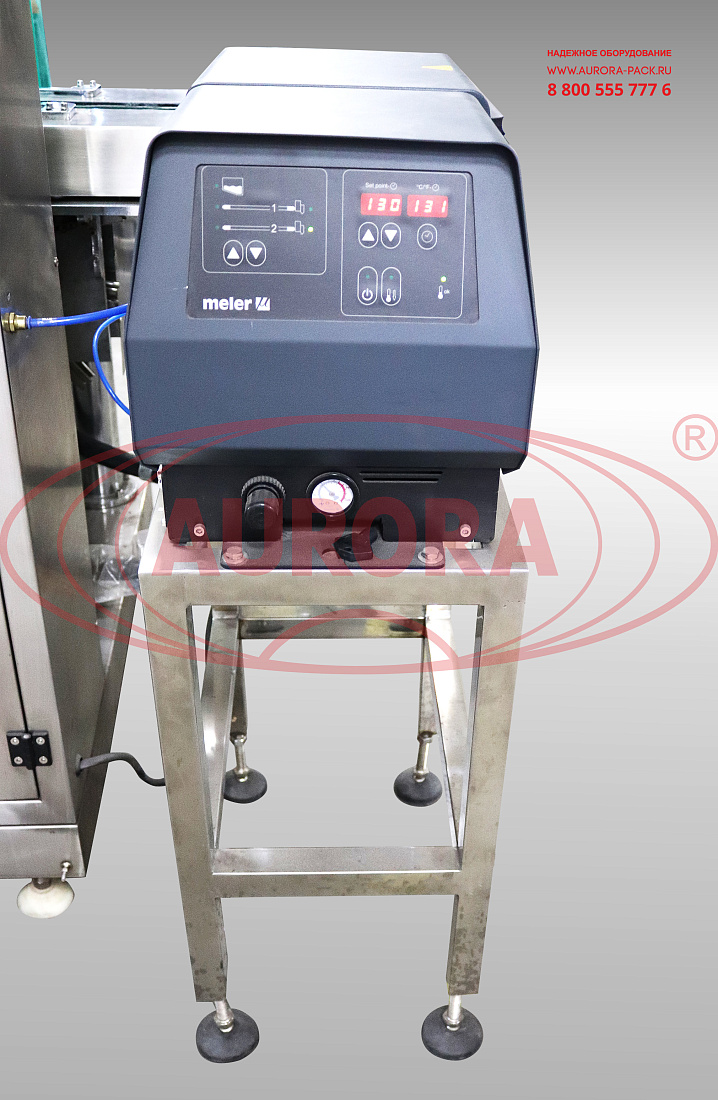

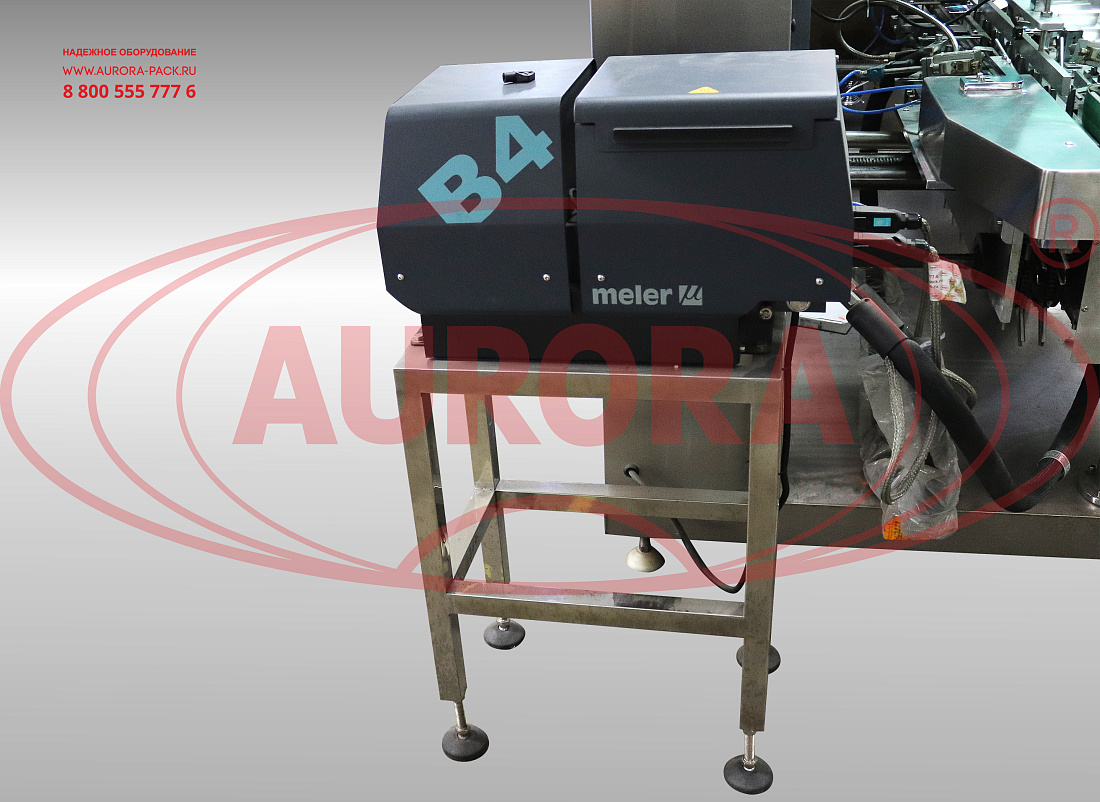

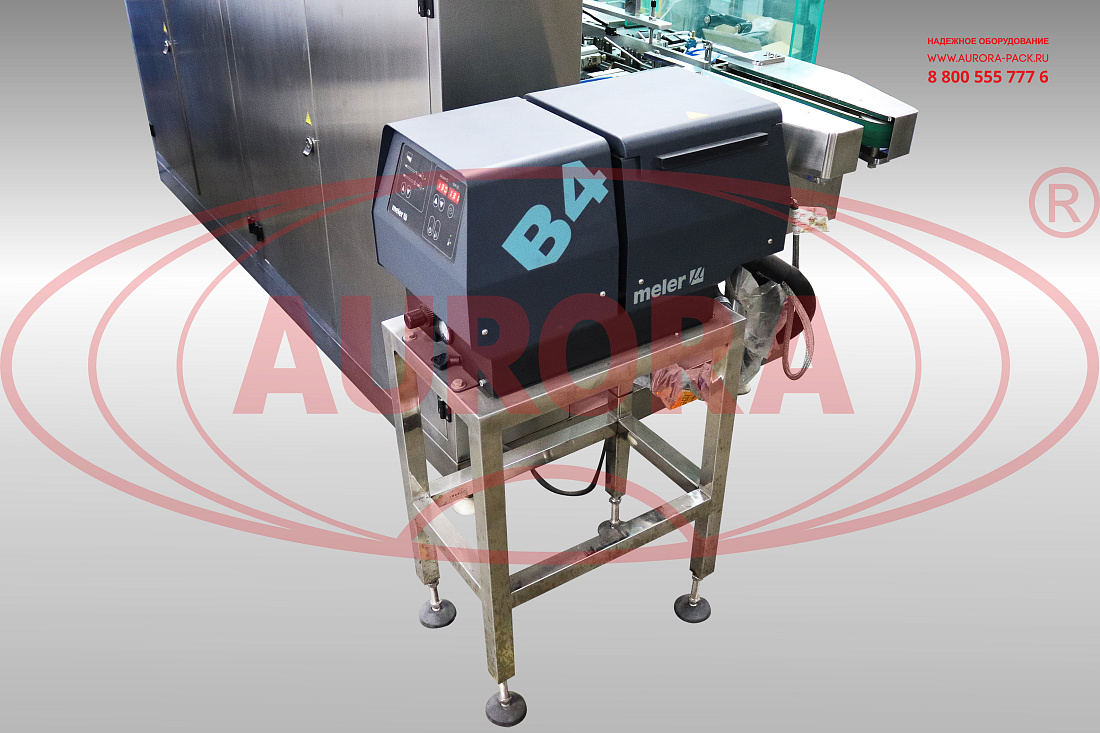

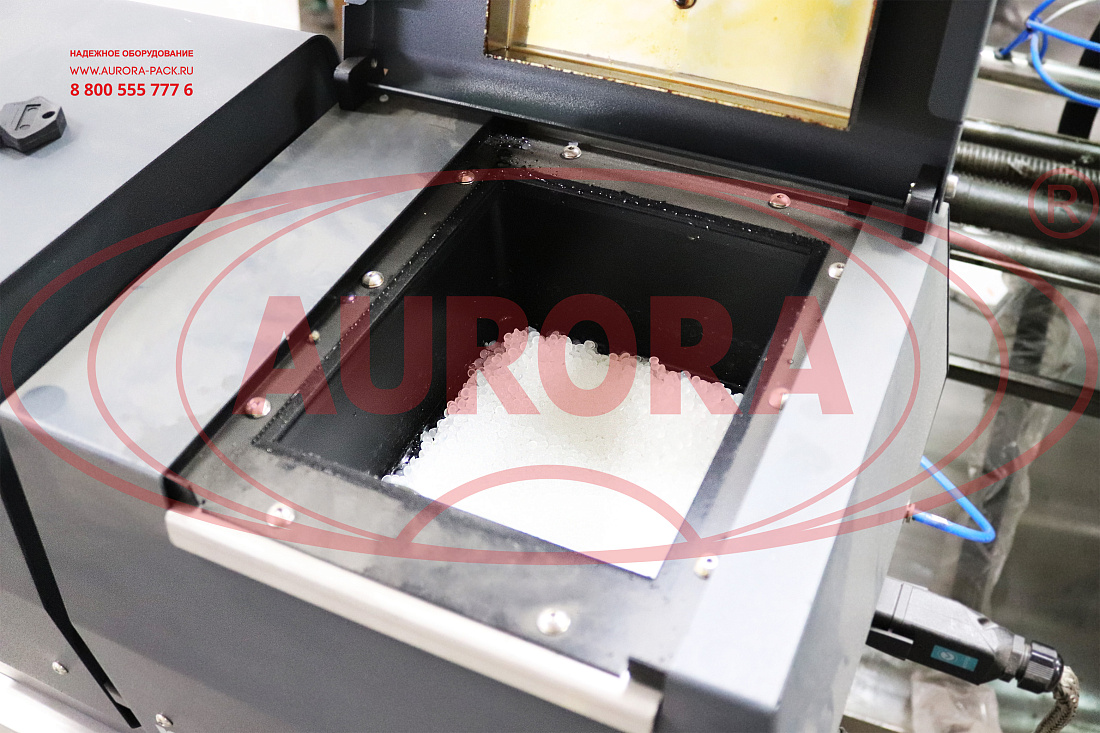

Оборудование рассчитано на эксплуатацию в условиях производств с большими объемами выпускаемой продукции. Каждый технологический этап завершается многоступенчатым автоконтролем качества за счет систем датчиков синхронизации. При отсутствии тары или инструкции срабатывает отбраковщик, и изделие сбрасывается в отдельный лоток. Благодаря специальному исполнению клеевой базы термоклей расходуется максимально экономично, а рабочая зона при этом остается чистой. Машина дополнена каплеструйным принтером для нанесения маркировочных данных на упаковку.
Назначение и область применения
Картонажная машина АКМ-6000 А1 предназначена для упаковки блистеров, бутылок, флаконов или туб в картонные коробки. Установка наиболее востребована предприятиями, выпускающими лекарственные препараты, пищевые продукты, косметические средства и товары бытовой химии.
Принцип работы

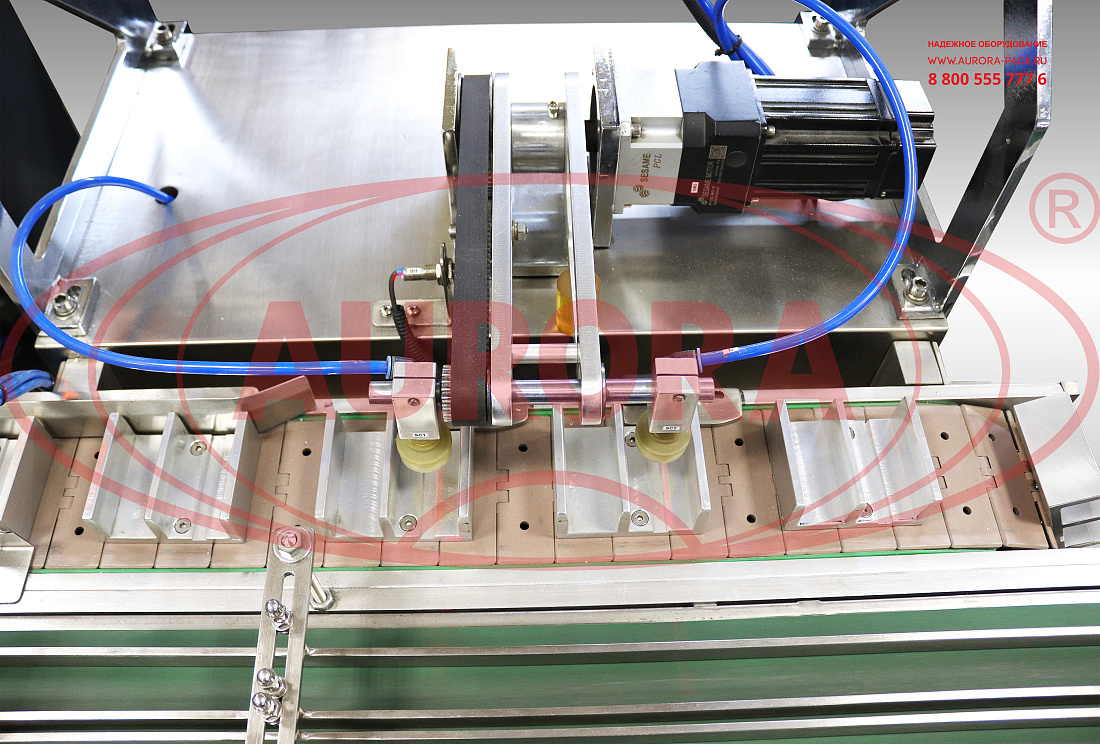

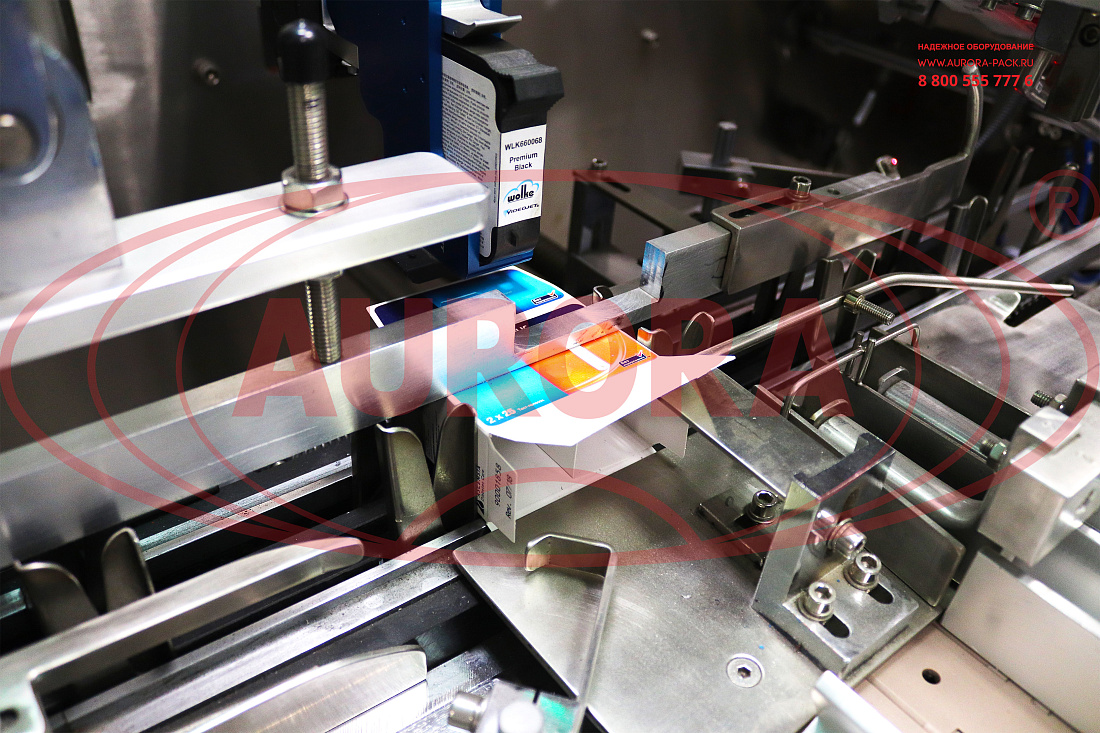

Предварительно загруженные инструкции и картонные пачки при помощи механизмов подачи подаются в ячейки транспортера (наличие инструкции контролируется датчиком). Затем в ячейки транспортера с имеющими инструкциями поступают пластиковые флаконы. Картонные пачки при помощи механизма подачи передаются в блок формовки. Баночки с инструкциями при помощи толкателя перемещаются в картонные коробки. Далее на коробку наносится печатная информация при помощи печатающей головки принтера, после чего посредством клеевой форсунки на нижний и верхний клапаны коробки наносится клей. После нанесения клея производится заклейка коробки при помощи механизма прижима. На заключительном этапе готовая коробка подается на выходной стол или в специальный контейнер/лоток.
Основные элементы
- транспортер;

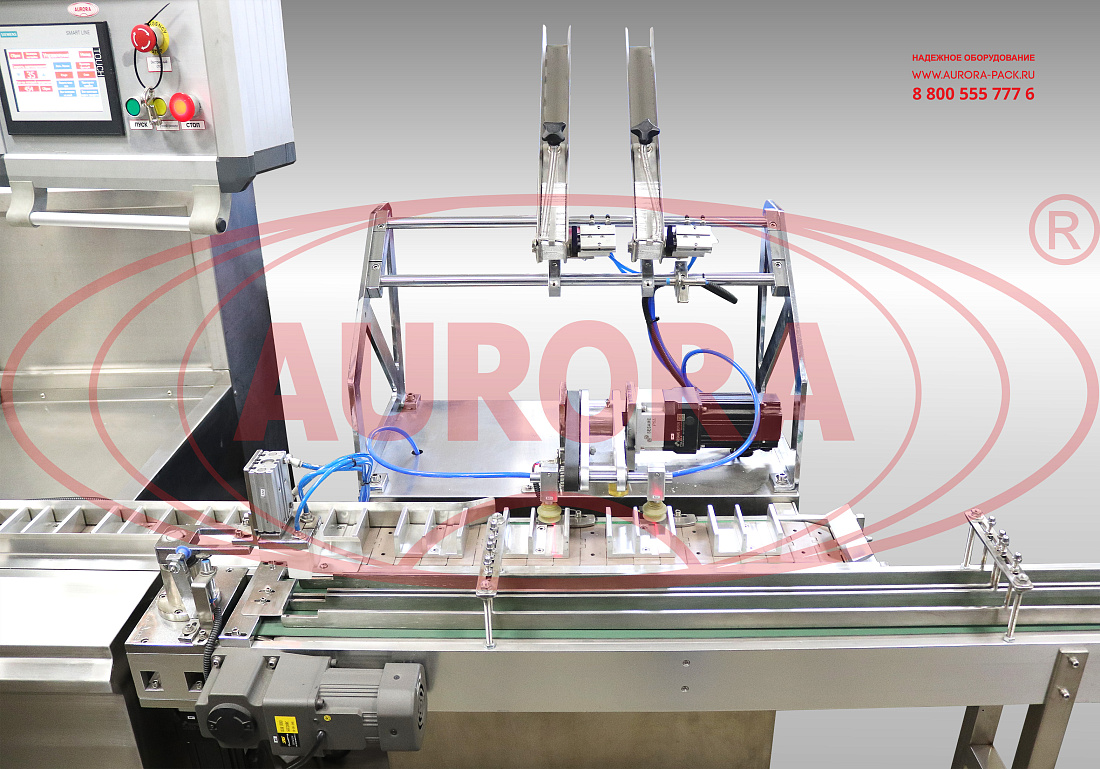

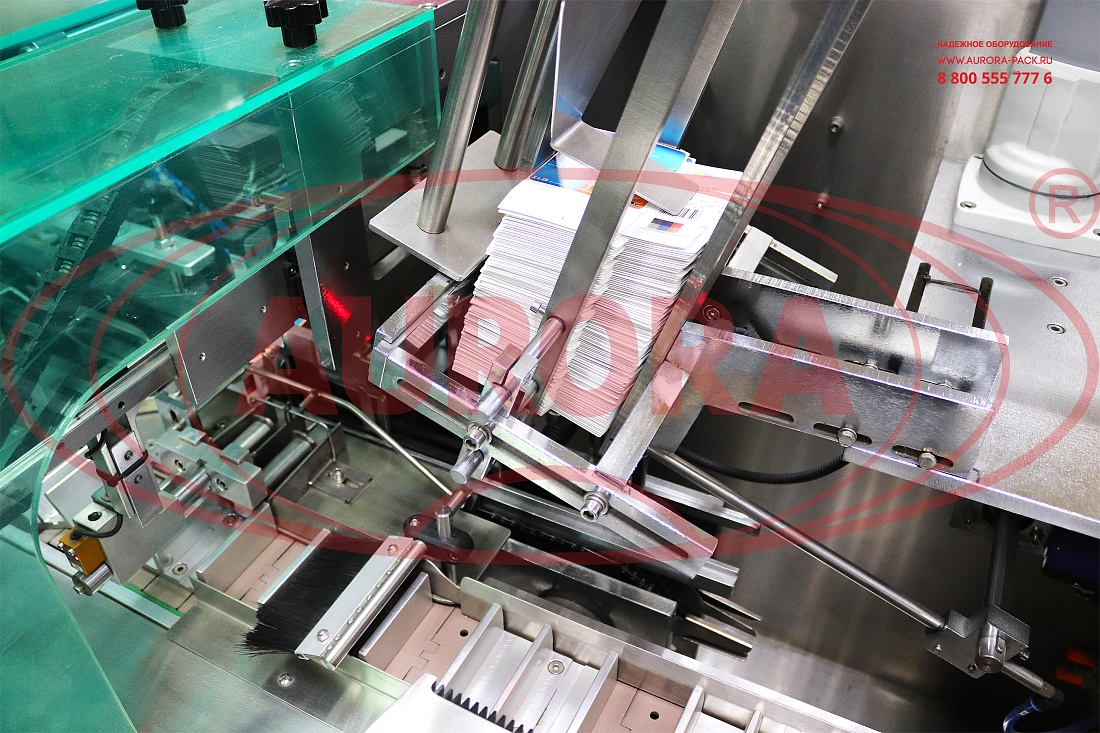

- магазин инструкций;
- датчик наличия инструкций;
- механизм подачи инструкций в ячейку транспортера;
- датчик наличия пластиковых баночек;
- механизм подачи баночек в ячейку;
- панель управления;
- датчик синхронизации баночек и инструкций;
- отбраковщик

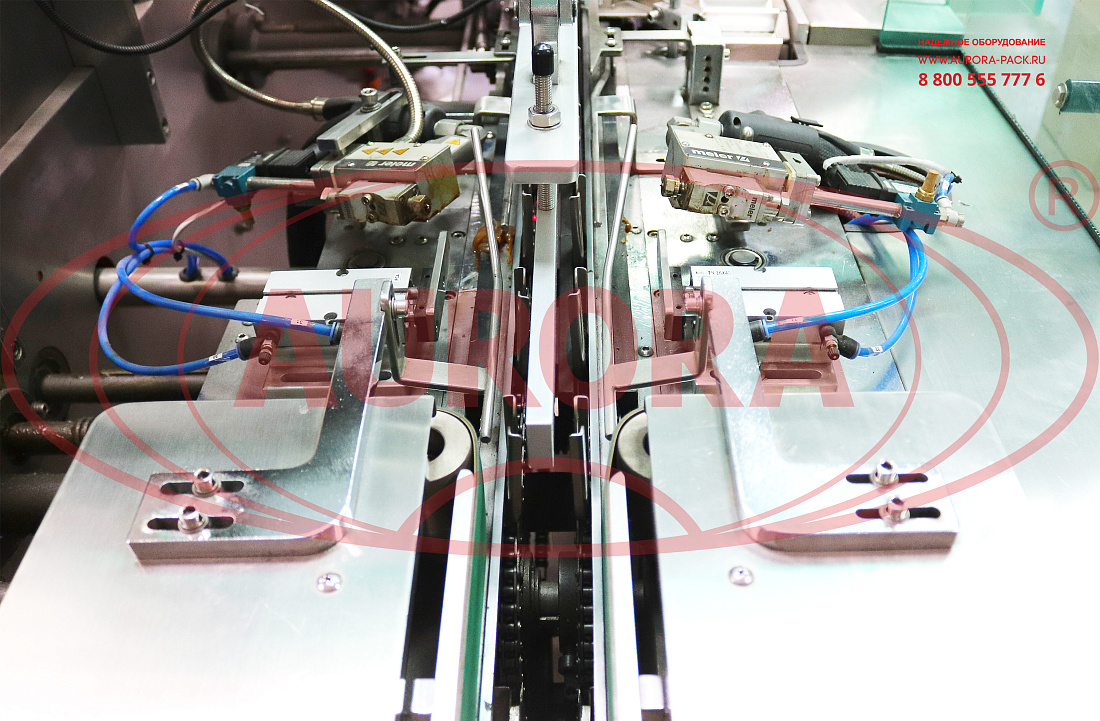

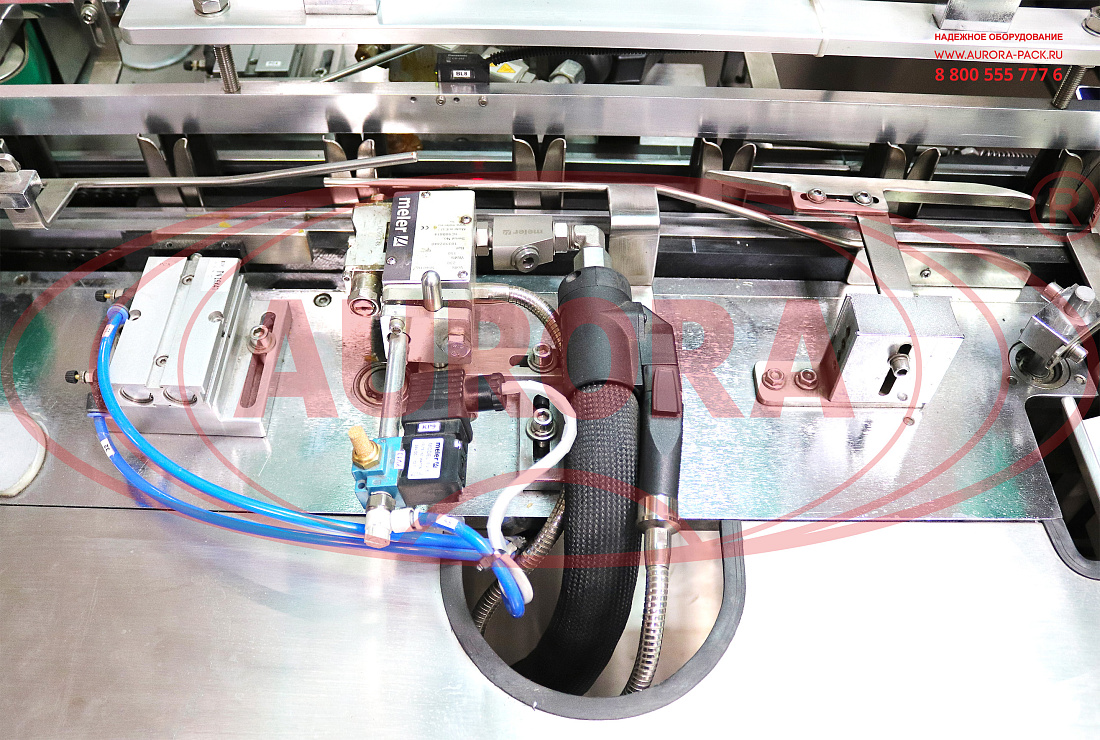

- форсунка клеевая;
- пневматический прижим коробки после нанесения клея;
- ленточный делитель;
- датчик клея;
- датчик индукционный;
- толкатель;
- механизм подачи коробок в формовку;
- датчик наличия коробок;
- магазин картонных пачек.
Преимущества
- Идеальная синхронизация работы участков;
- Система датчиков контроля и отбраковки;
- Встроенная функция диагностики;
- Возможность работы с двойными упаковками.
Универсальность
Конструкцией комплекса предусмотрена возможность переналадки под различные типы изделий – флаконы с крышками и без, коробки большого диапазона размеров, упаковки с инструкциями и без вложений.
Удобство работы
Машина функционирует в автоматическом режиме. Управление, настройка и контроль за ходом выполнения операций реализуется при помощи панели с экраном touch screen.
Варианты исполнения
Данная модель может быть модифицирована для работы с упаковочными изделиями большого формата. Также оборудование выпускается в левостороннем исполнении.
Безопасность
Оборудование дополнено защитными кожухами, которые обеспечивают выполнение процессов без рисков производственного травматизма и попадания клеевой массы за пределы рабочего участка.
Производительность: | 2500 шт/час |
Габариты, мм (Д х Ш х В): | 4400х1250х1950 |
Высота: | рабочая высота стола - 960 мм |
Скорость: | вращения стола - 19 об/мин |
Мощность: | 6,5 кВт |
Напряжение: | 220/380 В |
Отрасль: |
|
Высота тары: | 52 мм |
Диаметр корпуса тары: | 30 мм |
Давление воздуха: | 0,8-0,9 МПа |
Диаметр вращающегося стола: | 600 мм |
Размер картонной коробки: | Размер одинарной коробки, мм (ДхШхВ): 43х38х55; Размер двойной коробки, мм (ДхШхВ): 82х43х55; |
Ширина ленты: | транспортера - 160 мм |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
