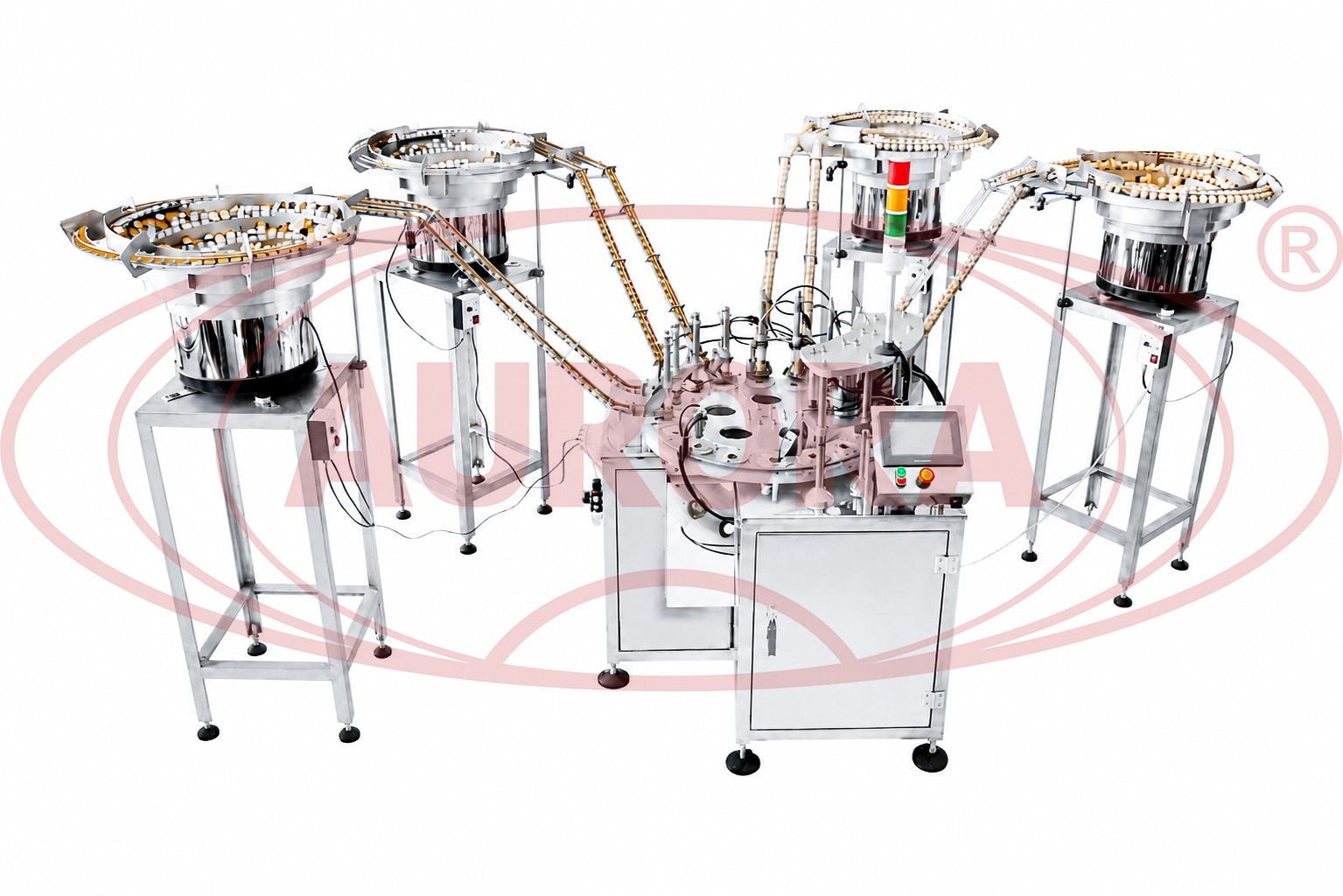

Полностью автоматическая укопорочная машина карусельного типа выполняет качественную завальцовку алюминиевых колпачков на корковых пробках. В ее состав входят четыре вибрационных ориентатора, которые правильным образом переворачивают и подают колпачки в зону укупорки. Одновременно выполняется укупорка сразу 4-х комплектов колпачков с пробками, что позволяет развивать высокую производительность — до 3000 шт/час.

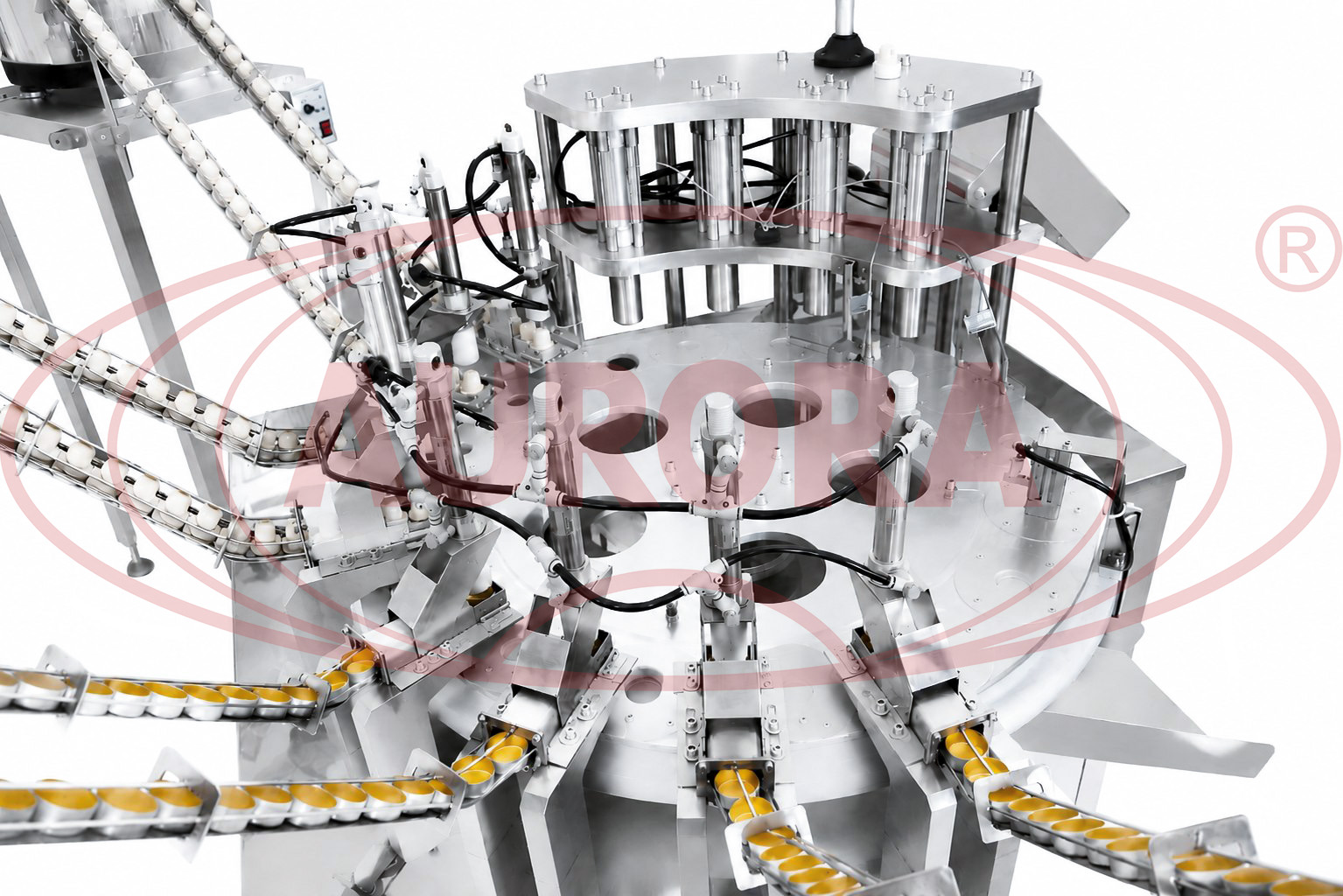

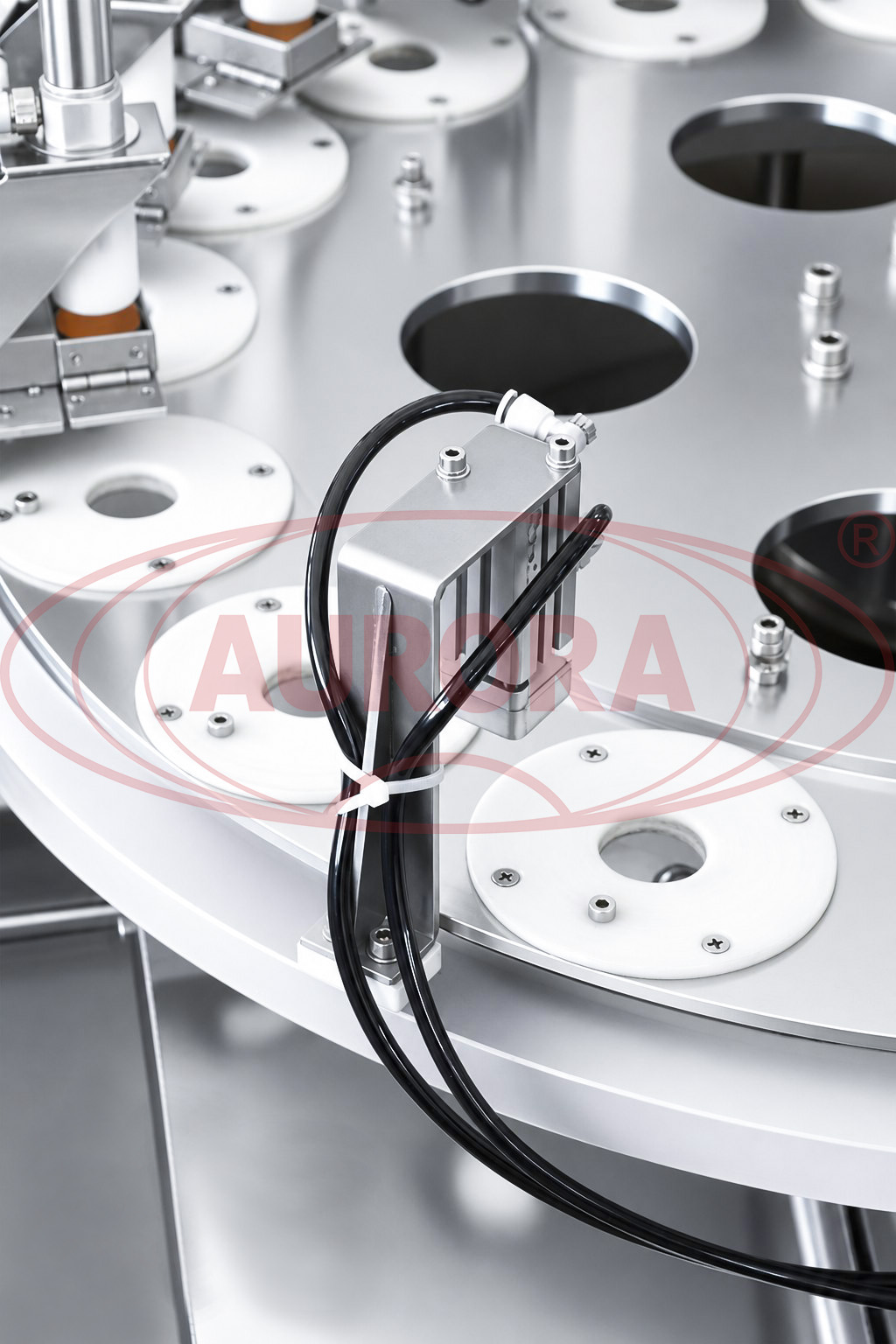

Перемещение и позиционирование колпачков и пробок реализуется вращающимся диском с пошаговым принципом работы. Изделия надежно фиксируются в индивидуальных посадочных местах. Встроенные датчики метки обеспечивают стабильную работу поворотного стола. Оборудование изготавливается с применением коррозиеустойчивых и долговечных материалов.

Назначение и область применения

Укупор предназначен для сборки колпачков, состоящих из двух компонентов —пробки и внешнего алюминиевого колпачка. Оборудование может применяться в качестве автономной станции или в составе машин для укупорки медицинских флаконов, винных бутылок, емкостей с растительным маслом, парфюмерных флакончиков и других видов тары.

Принцип работы

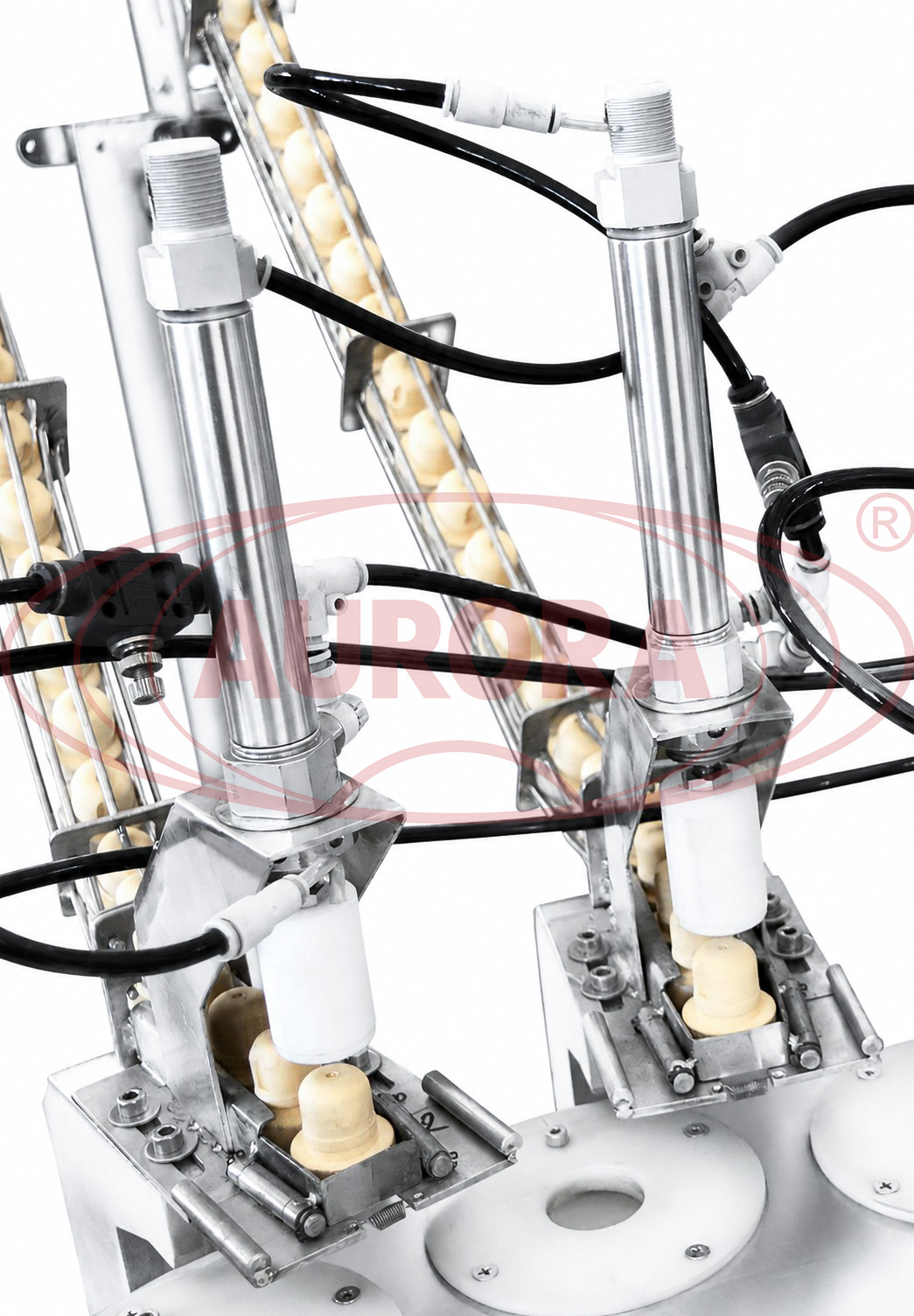

Колпачки поступают в механизм установки и забиваются в посадочные места. Далее поворотный стол делает один шаг, и 4 колпачка перемещаются в зону установки пробок. Следующим этапом пробки забиваются в колпачки и поступают в зону укупорки, где 4 укупорочные головки завальцовывают колпачки на пробках. После завальцовки колпачки с пробками перемещаются в зону выхода и выталкиваются в лоток готовой продукции.

Основные элементы

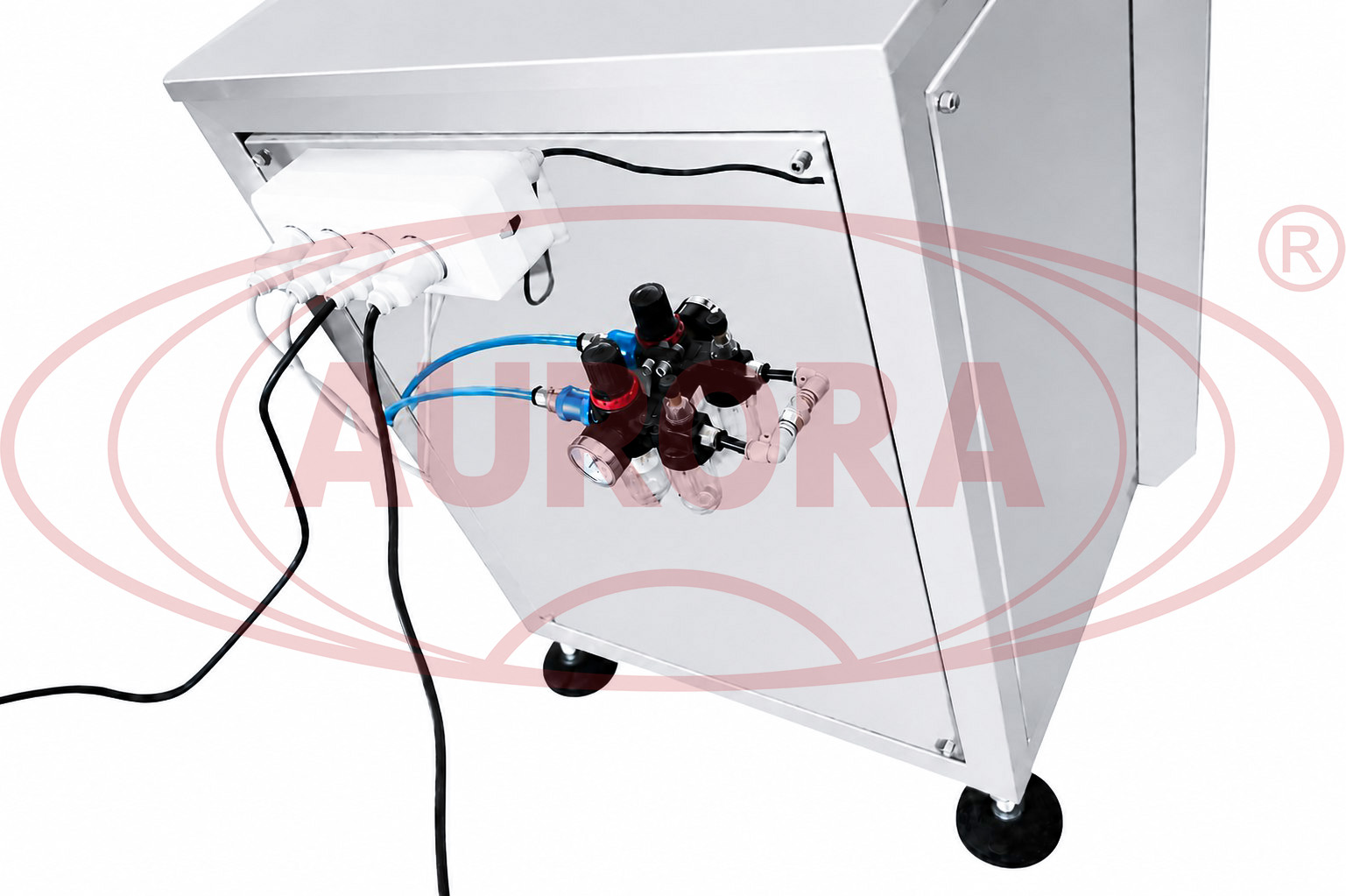

  • Блок подготовки сжатого воздуха;
  • Блок управления ориентатором;

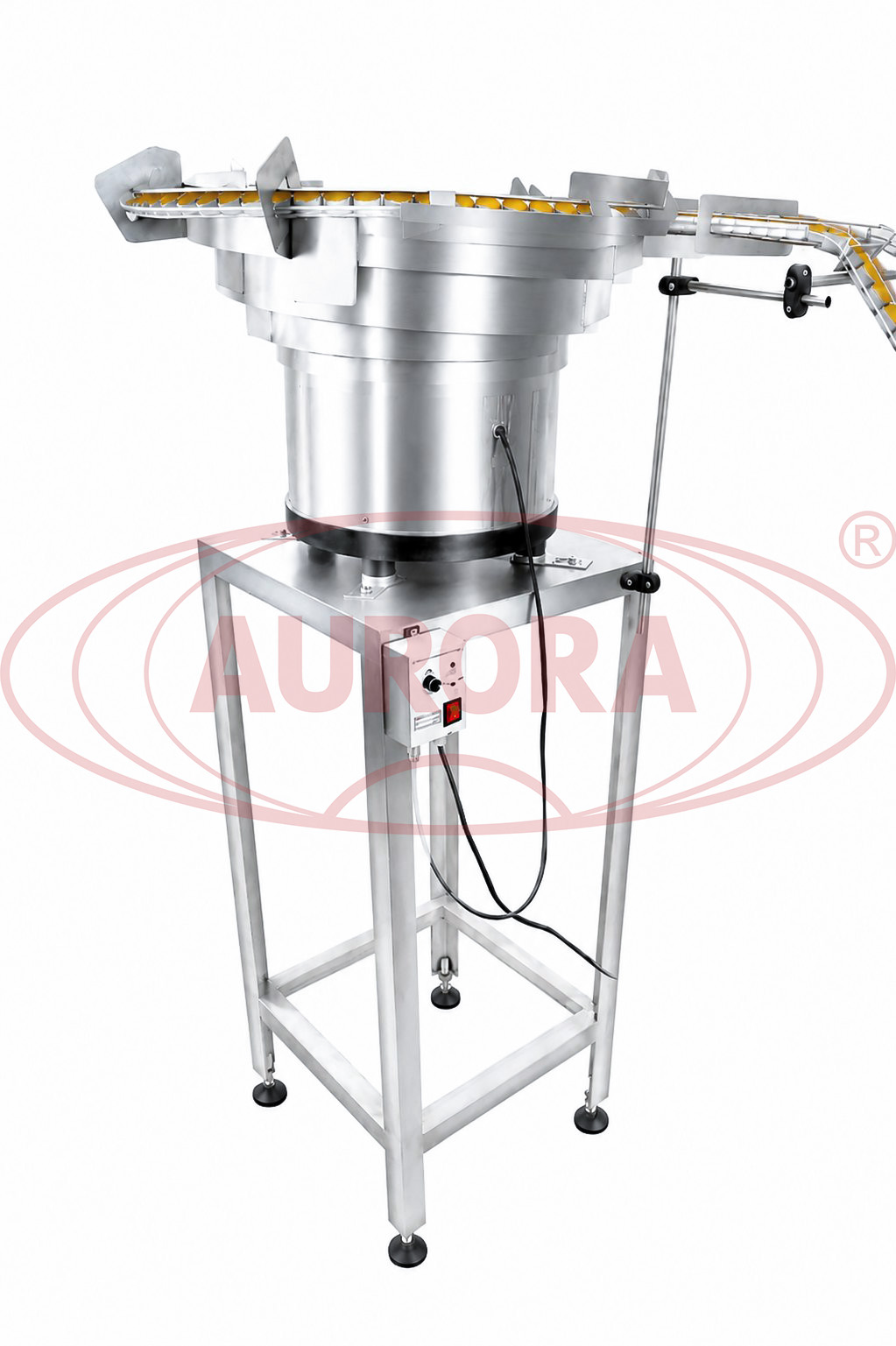

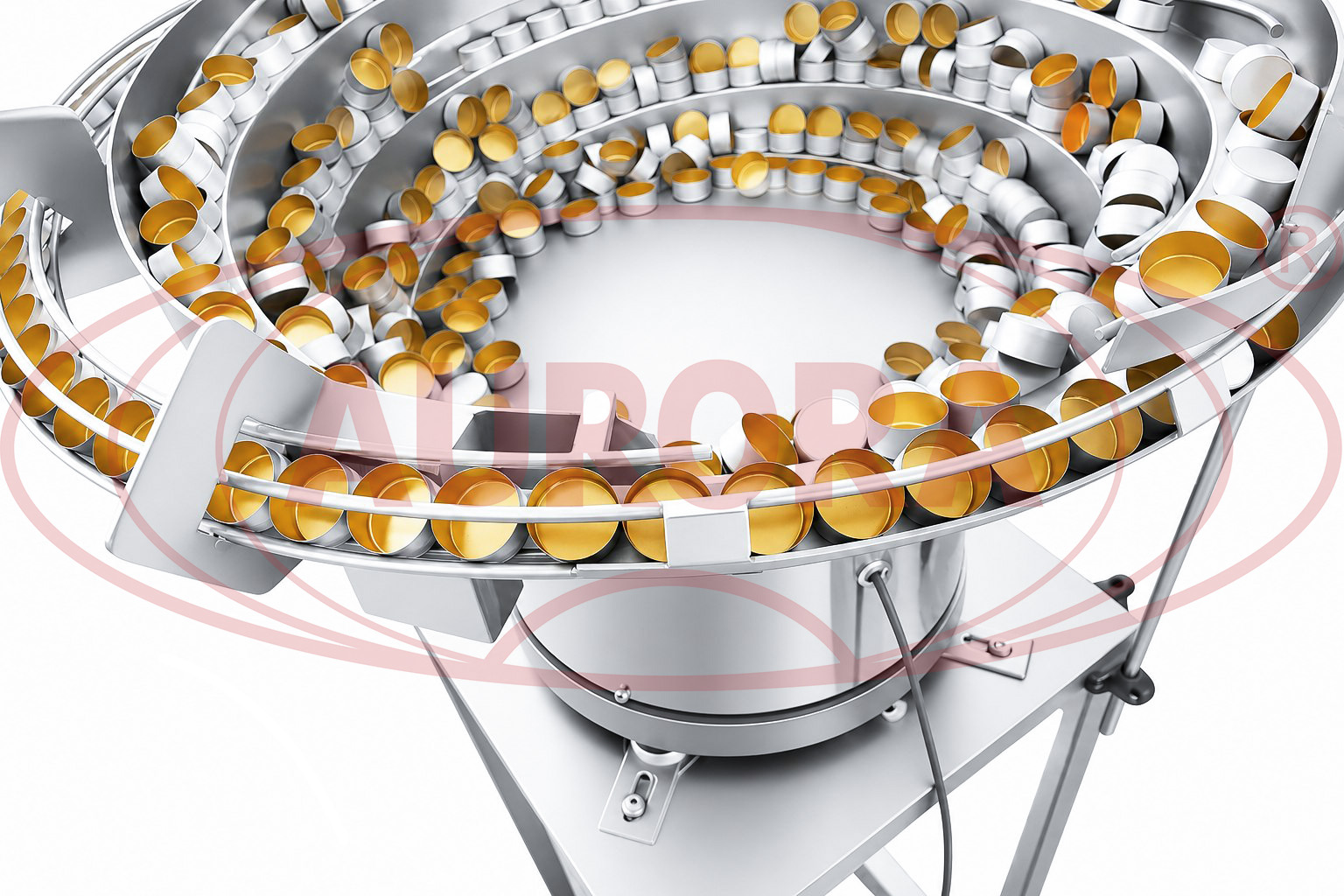

  • Ориентаторы колпачков ОК-2000;

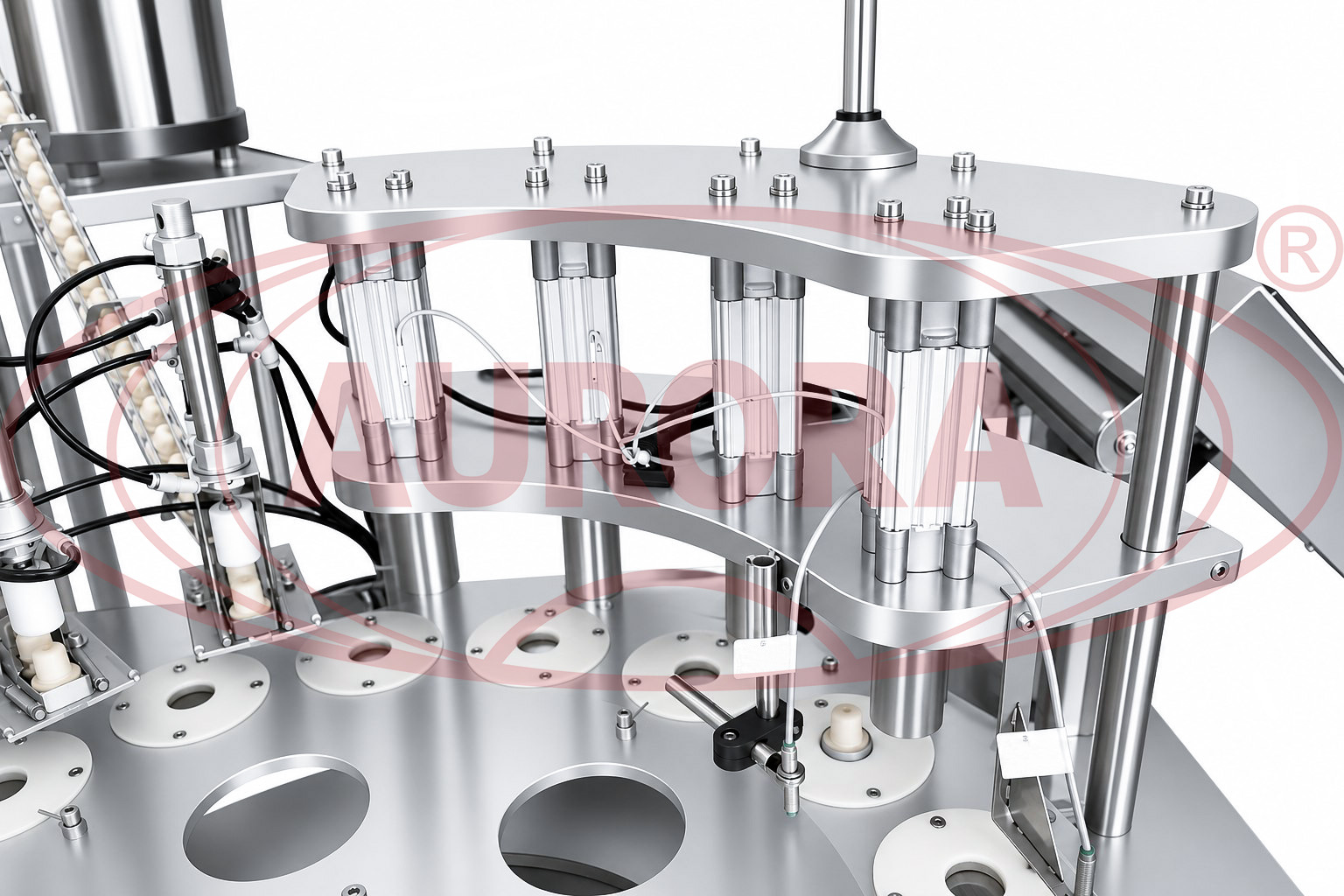

  • Технологическая зона укупорки;

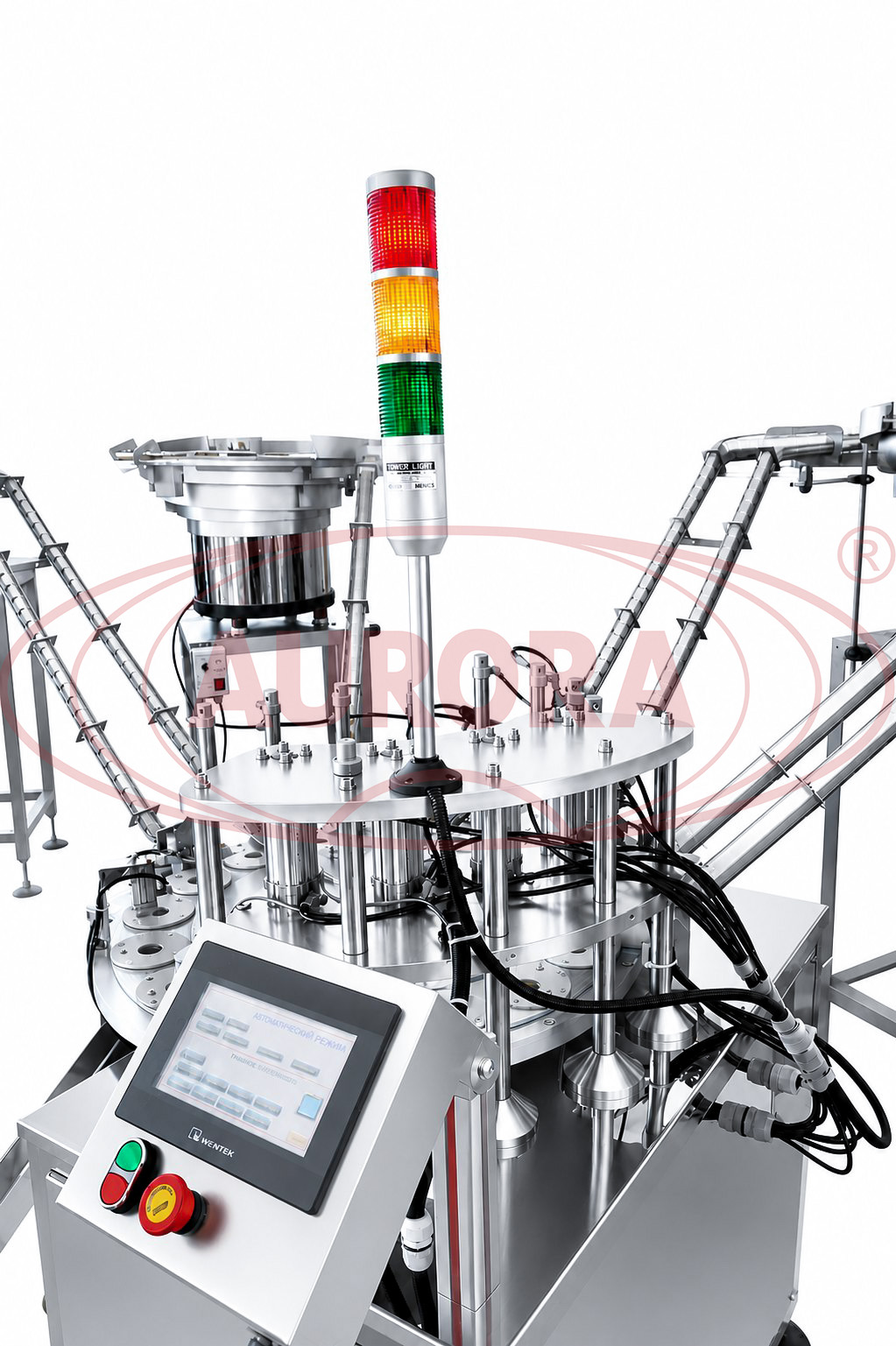

  • Светосигнальная колонна;
  • Ориентаторы пробок ОП-2000;
  • Панель управления;
  • Кнопка «Аварийный стоп»;
  • Кнопки «Пуск и Стоп»;
  • Шкаф с электро и пневмокомпонентами;

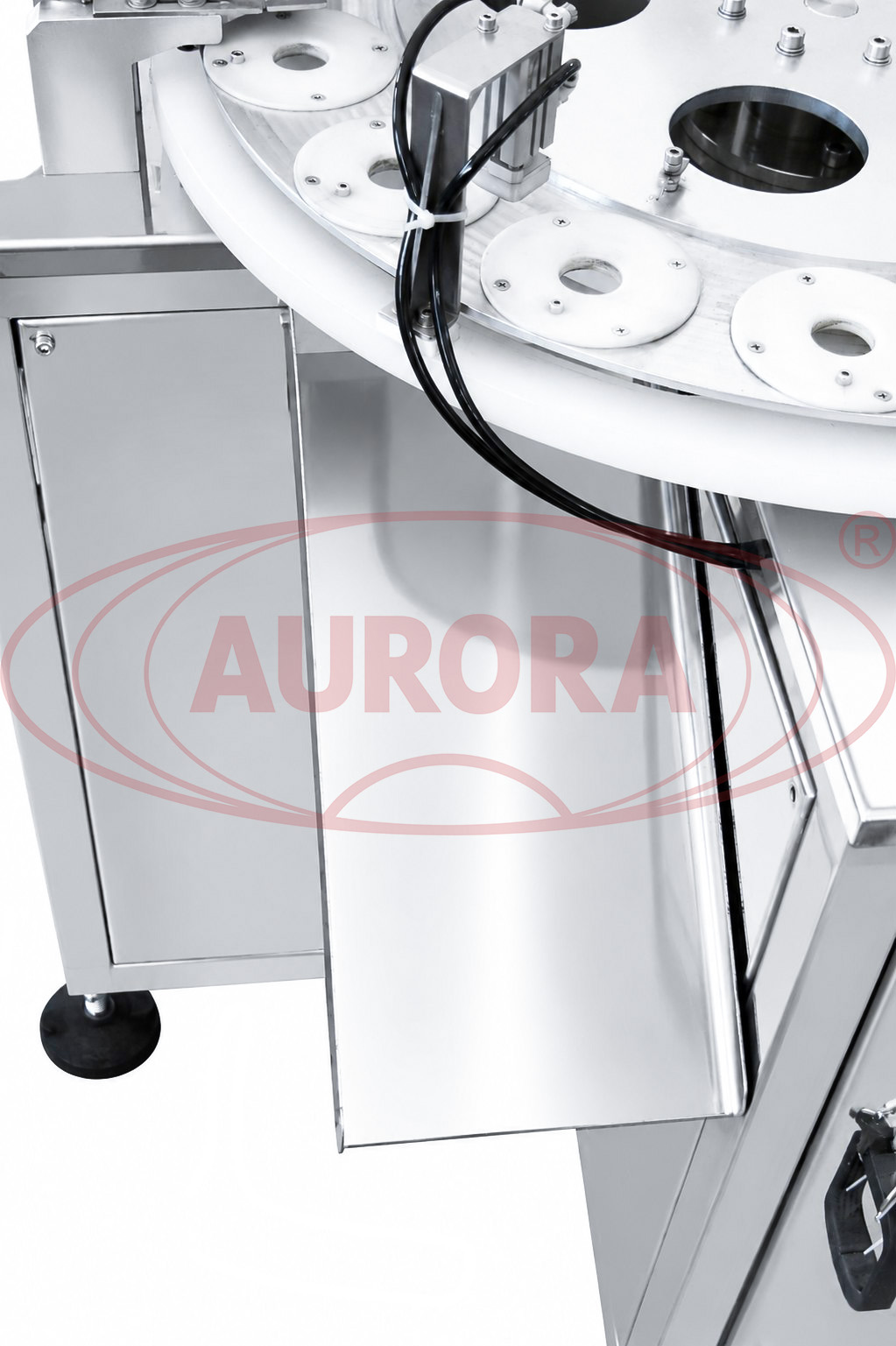

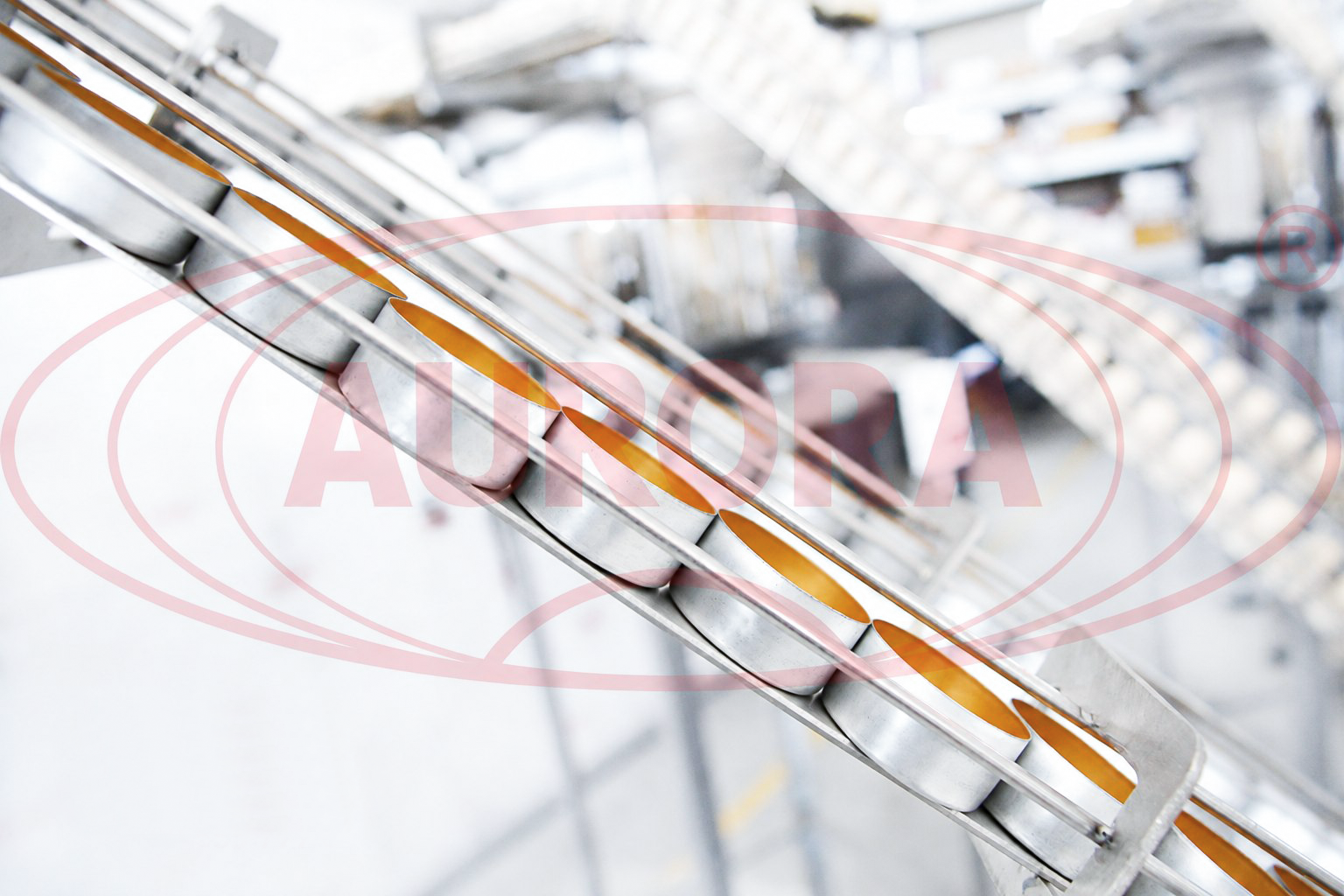

  • Выходной лоток готовой продукции.

Преимущества

  • Компактная конструкция рабочей зоны за счет системы с 16-позиционным поворотным столом;
  • Автоматическое ориентирование колпачков и пробок при помощи ориентаторов;
  • Согласованность взаимодействия узлов благодаря системе специальных датчиков;
  • Простота эксплуатации и обслуживания.

Универсальность

Высота положения механизма укупорки может регулироваться, что позволяет использовать машину для сборки колпачков различного формата.

Удобство работы

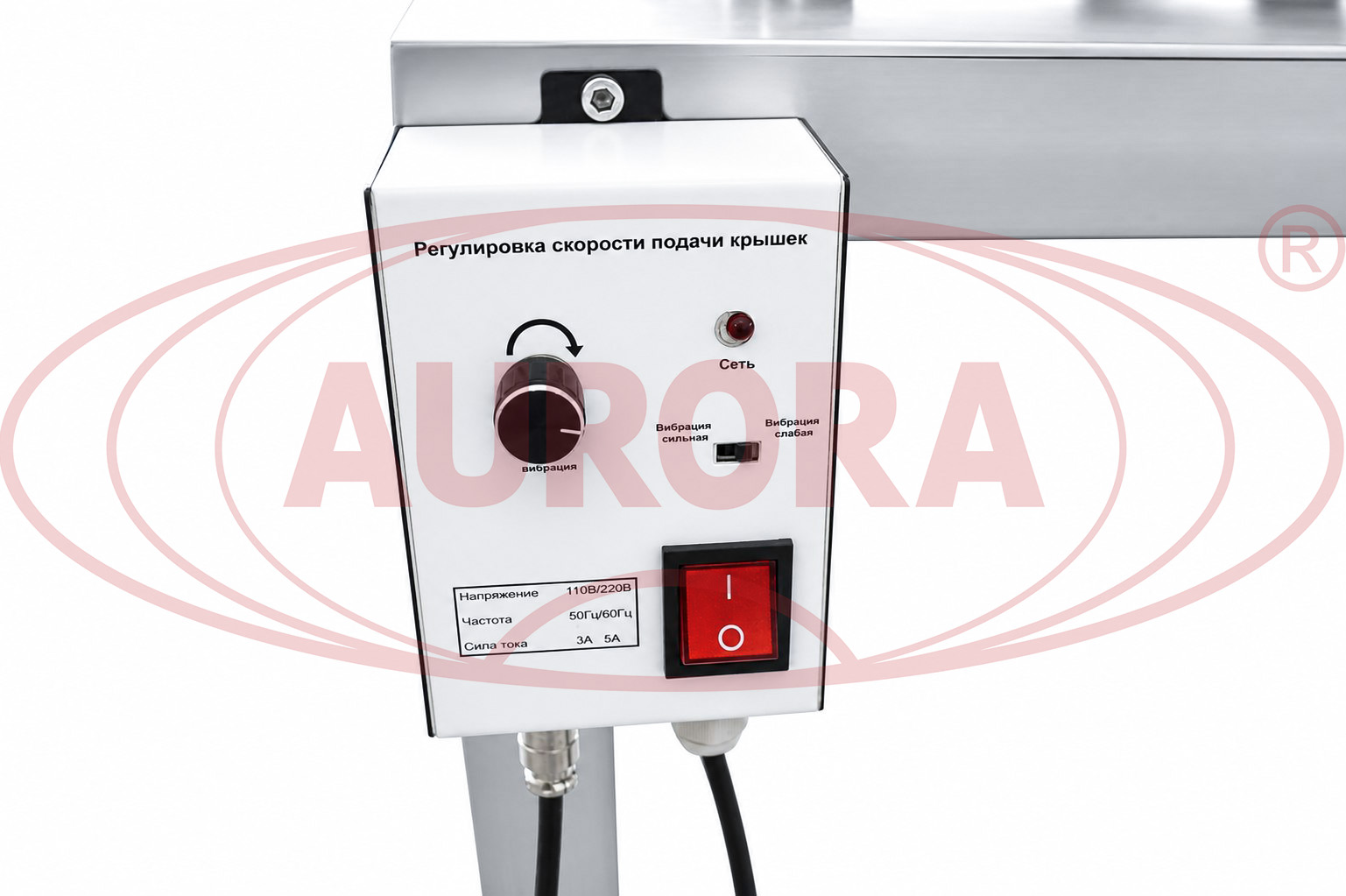

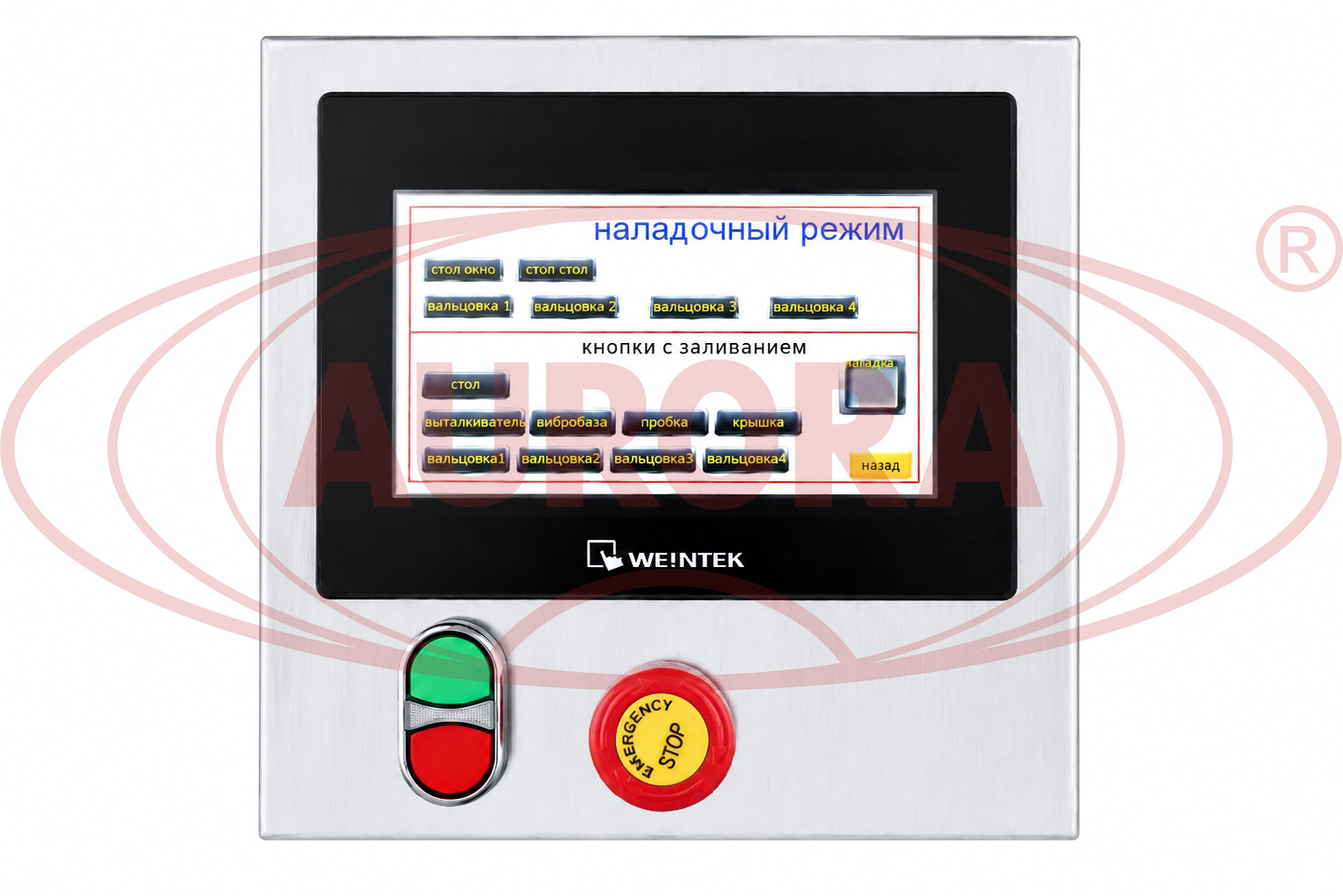

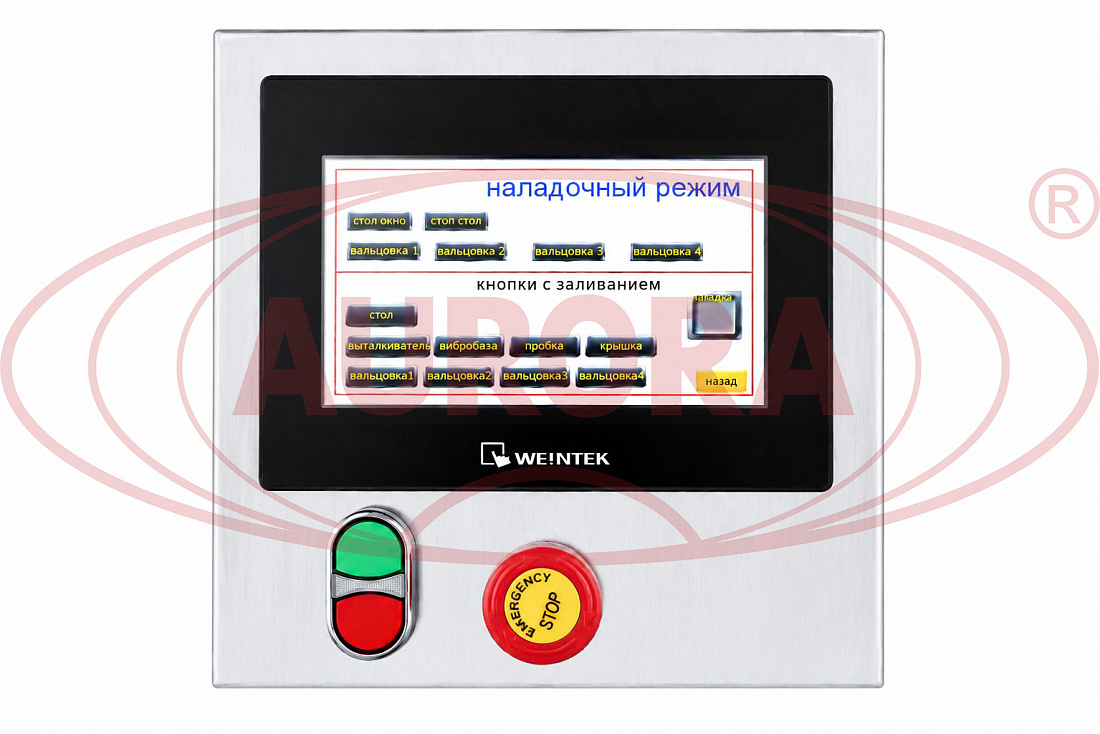

Настройка основных параметров рабочего цикла выполняется посредством панели с touch screen экраном и интуитивно-простым интерфейсом. Ориентаторы оснащены собственными блоками управления, при помощи которых осуществляется регулировка силы вибрации.

Варианты исполнения

Данная модель может изготавливаться в индивидуальном исполнении, в соответствии с типом и формой различных укупорочных средств. Для предприятий сегмента малого бизнеса мы выпускаем упрощенную модификацию с двумя ориентаторами.

Безопасность

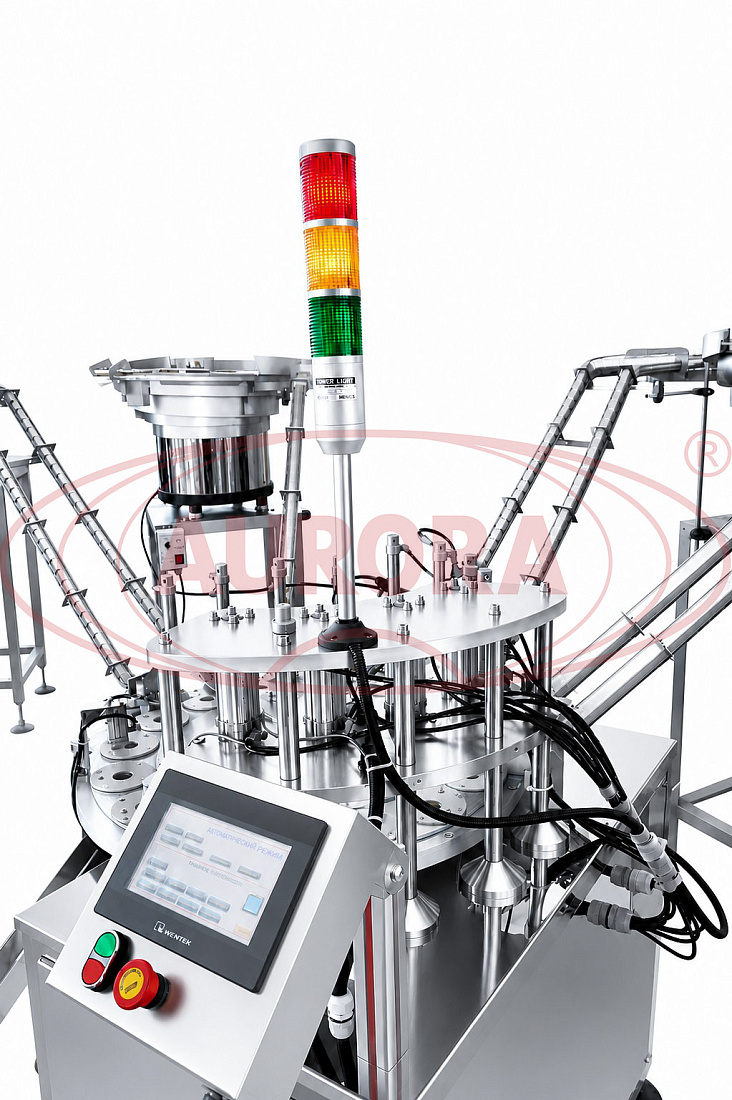

Установка оснащена светосигнальной колонной, благодаря которой оператор может оперативно получать информацию о возникновении каких-либо сбоев в работе.
Отрасль:
  • Косметика
  • Пищевое производство
  • Химия
Тип укупорки:Завальцовка
Производительность, шт./час, до:3000
Тип колпачка:Алюминиевый
Размер колпачка (диам/выс), мм:28/14
Тип пробки:Корковая (возможны другие типы)
Количество укупорочных головок, шт.:4
Количество посадочных мест, шт:16
Погрешность отбраковки, %, до:5
Давление сжатого воздуха, МПа*:0,6-1,0*
Потребляемая мощность, не более кВт:2,4
Электропитание, В/Гц:220/50
Габариты, мм:3500х2500х1800
Вес укупора, кг:800
Ёмкость загрузочного бака ориентатора колпачков, шт.:300
Вес ориентатора колпачков, кг, не более:100
Ёмкость загрузочного бака пробок, шт.:300
Вес ориентатора пробок, кг, не более:100

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
