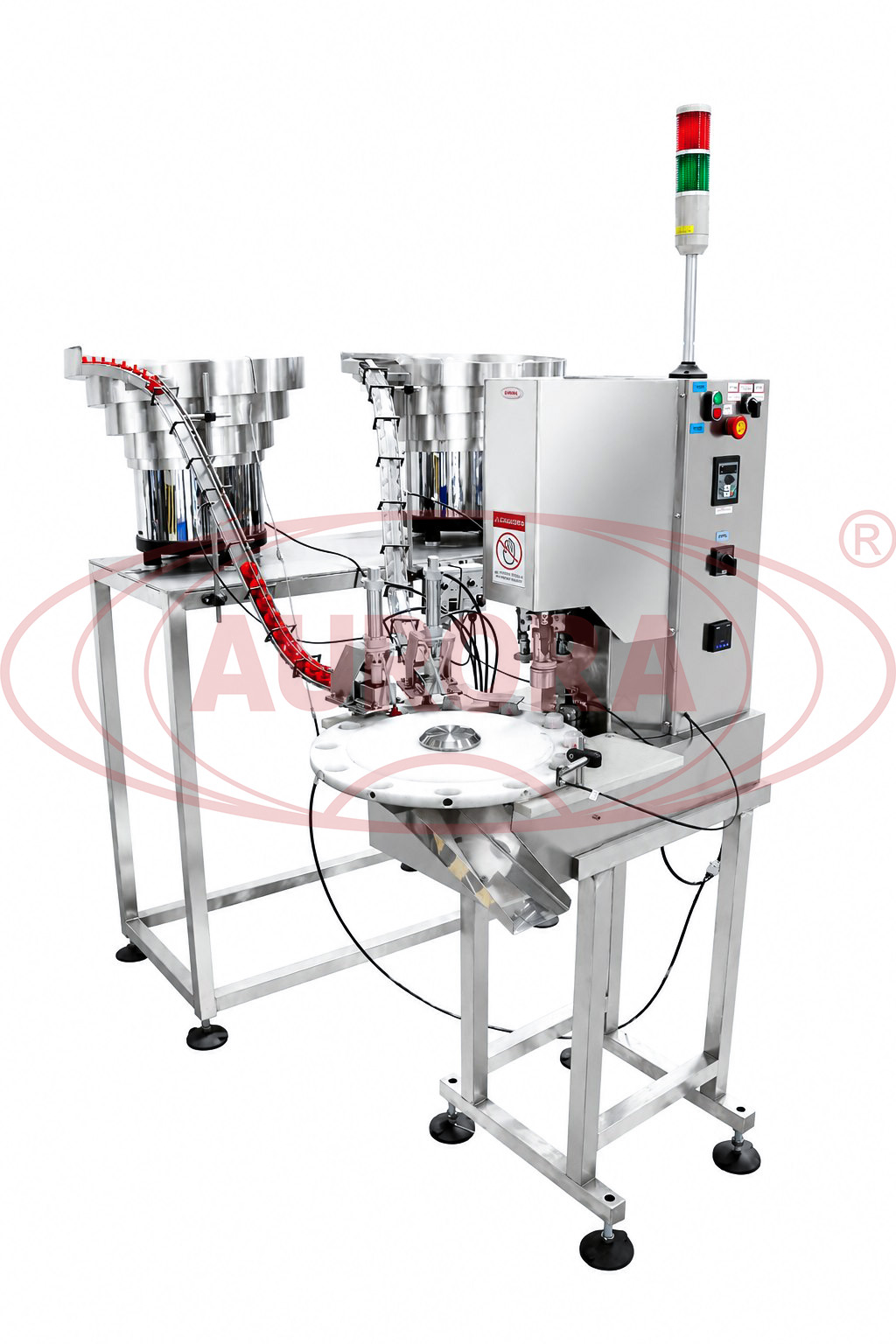

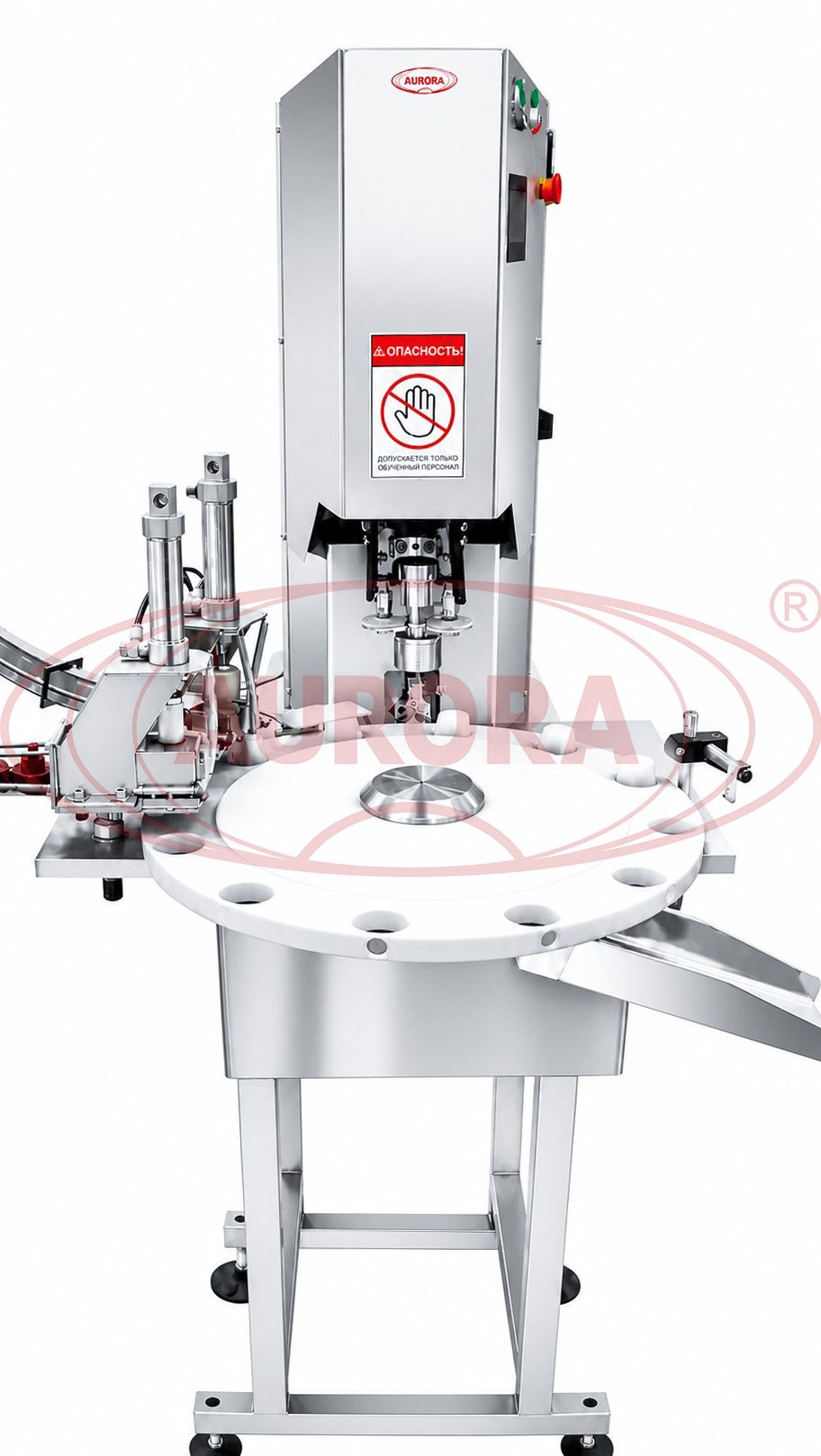

Линейный укупор МЗ-400Е2М для сборки двухкомпонентных колпачков — это комплекс автоматической ориентации, подачи и сборки изделий, предназначенных для последующей укупорки тары. Позиционирование и подача компонентов колпачков выполняются виброориентаторами. Модуль сборки включает участки установки нижнего компонента, забивки верхнего компонента, выравнивания изделия и закрутки с заданным моментом. Для компактного размещения рабочих операций укупор оснащен поворотным столом на 12 позиций.

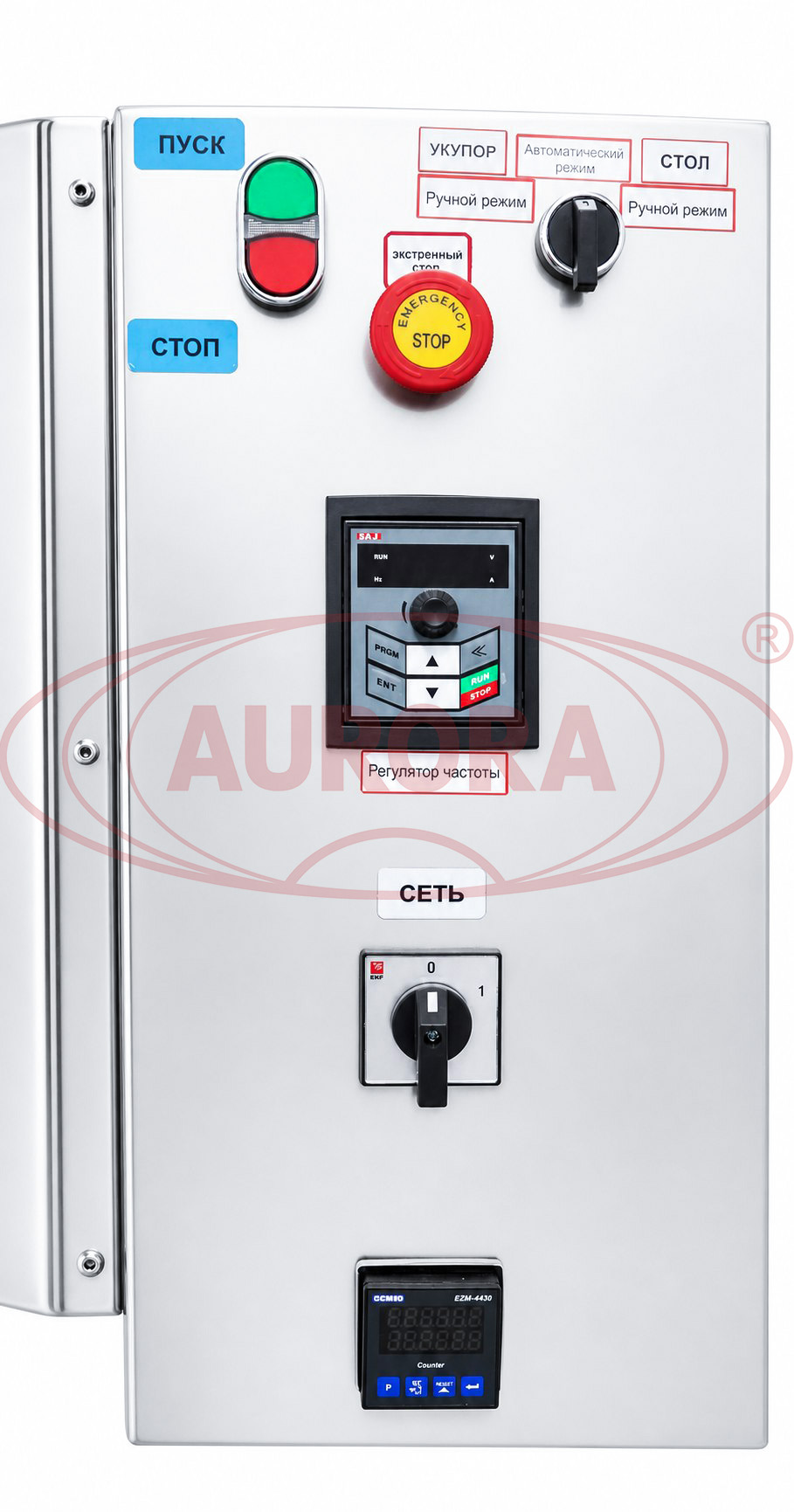

Оборудование имеет простой интерфейс управления. Идеальная синхронизация процессов и высокая точность работы достигаются за счет оснащения волоконно-оптическими датчиками. Для удобства контроля за количеством изделий укупор дополнен счетчиком готовой продукции.

Назначение и область применения

Линейный укупор МЗ-400Е2М предназначен для автоматической ориентации, позиционирования и сборки колпачков. Оборудование может применяться на любых производствах, выпускающих продукцию в бутылках, флаконах и других емкостях, укупориваемых двухкомпонентными колпачками. Наиболее широко данная технология укупорки используется компаниями химической, пищевой и косметической индустрии.

Принцип работы

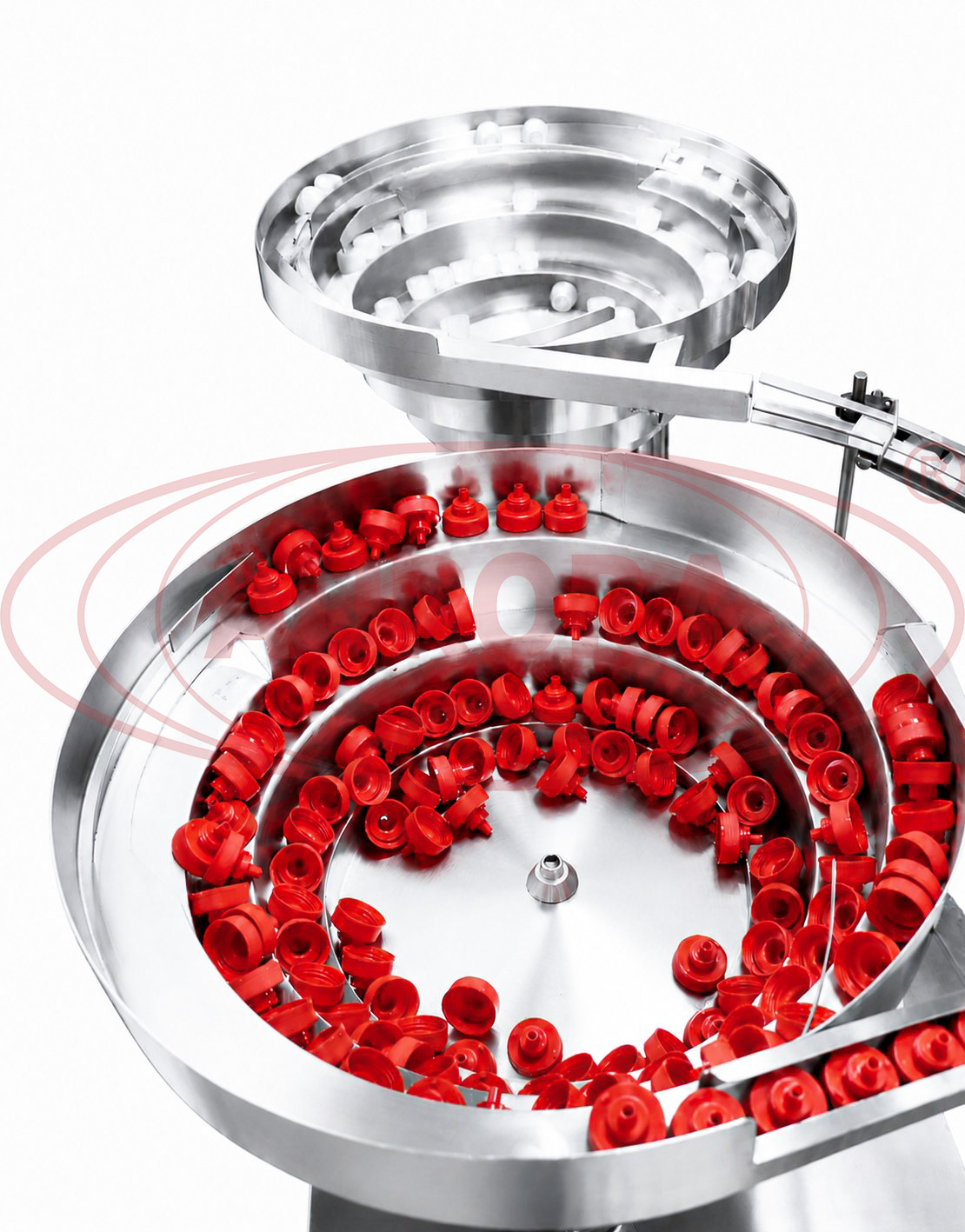

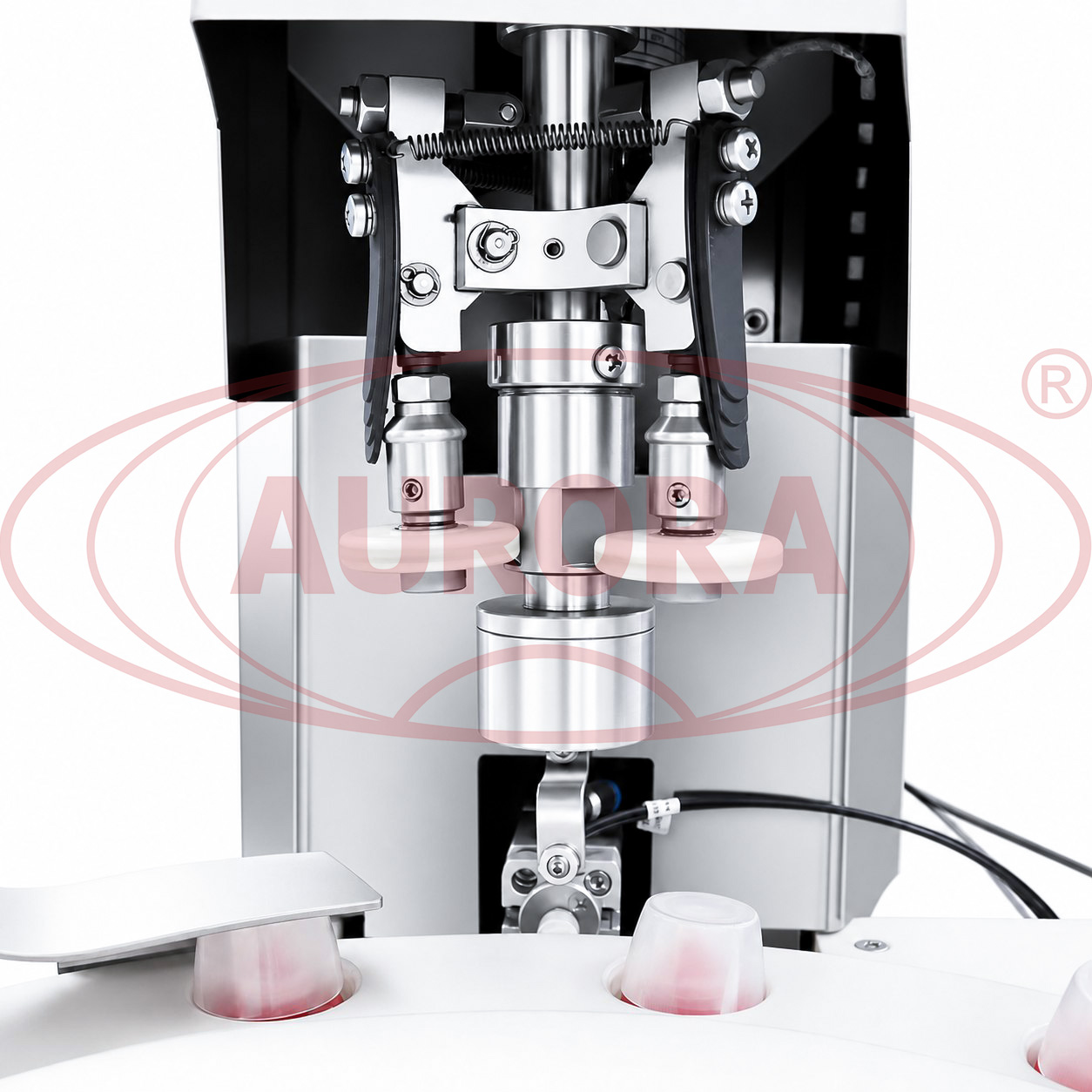

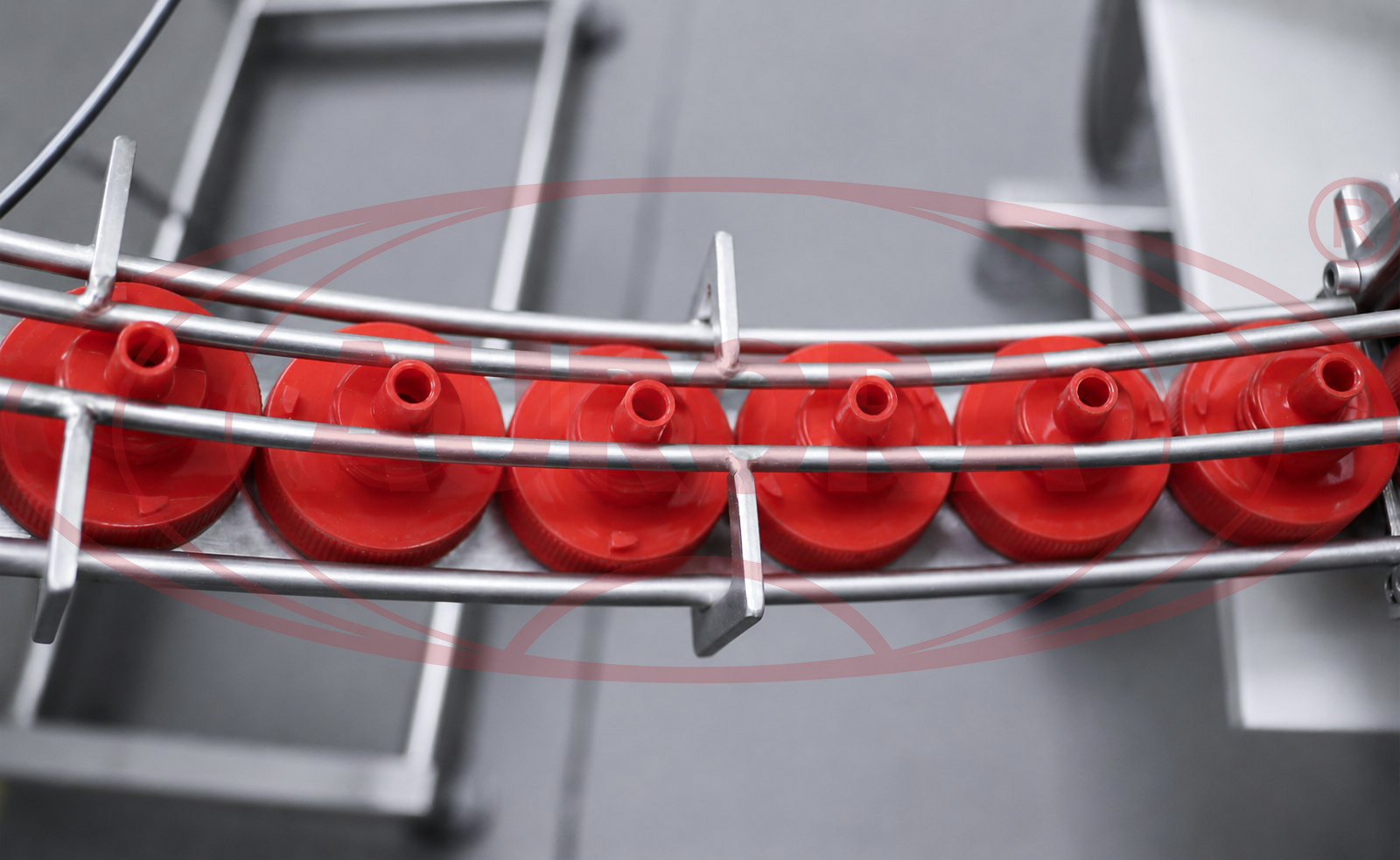

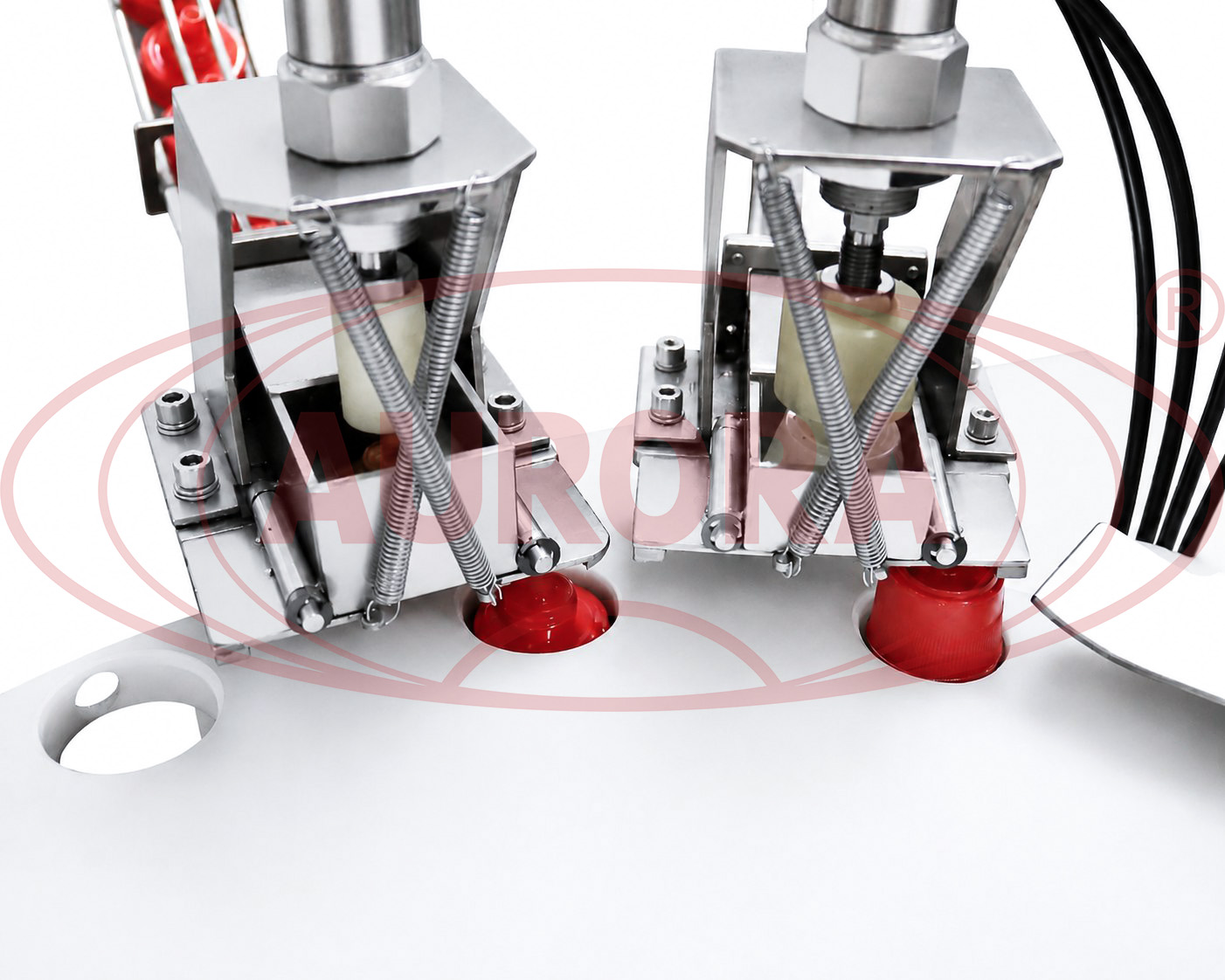

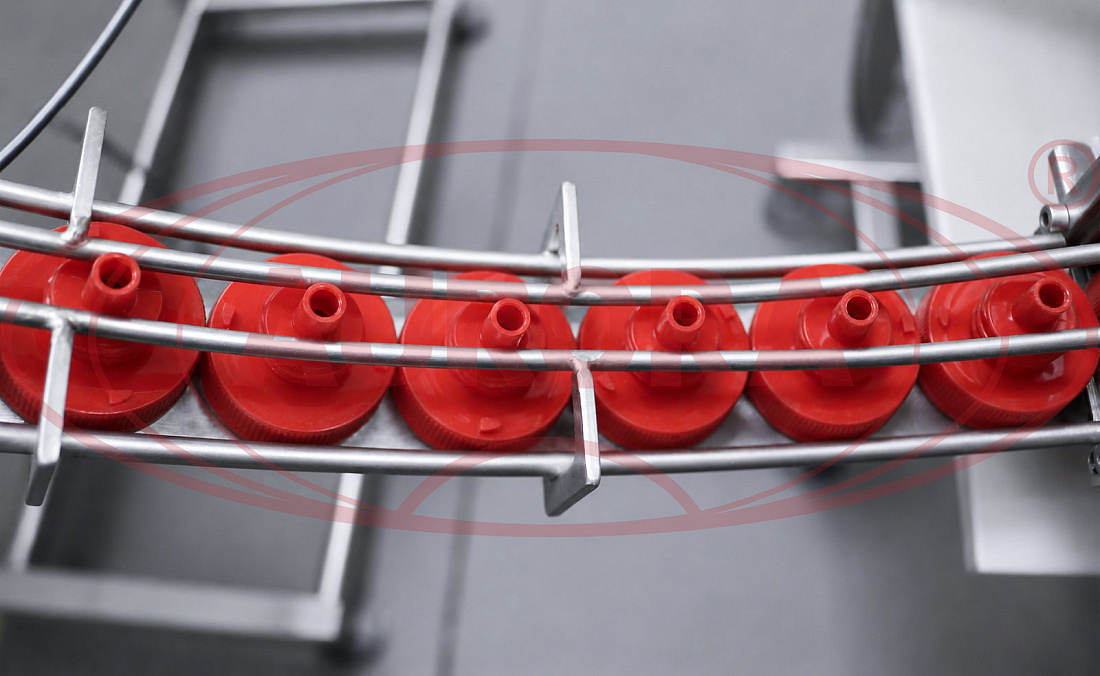

Составные части колпачка — верхний и нижний компоненты — позиционируются в вибробазе, откуда в правильном положении поступают по склизам в укупорочный автомат. Поворотная «звездочка» захватывает нижний компонент. На следующем шаге верхний компонент забивается на нижний, после чего выравнивается специальным устройством. Далее соединенные части перемещаются в укупорочный пост. Укупорочная головка опускается до уровня изделия и выполняет закрутку верхнего компонента. Полностью собранный колпачок попадает в выходной лоток.

Основные элементы

  • укупорочный автомат МЗ-400Е2М;
  • виброориентатор нижнего компонента;
  • виброориентатор верхнего компонента;
  • поворотная «звездочка»;
  • стол (рама);
  • лоток выгрузки;
  • оптоволоконные датчики;
  • элементы управления.

Преимущества

  • Точное достижение заданного момента при закрутке;
  • Опция подсчета готовой продукции;
  • Полное соответствие требованиям GMP;
  • Возможность интеграции с другим упаковочным оборудованием.

Универсальность

При необходимости возможно проведение адаптации оборудования для работы с крышками флип-топ, диск-топ, пуш-пулл и других типов.

Удобство работы

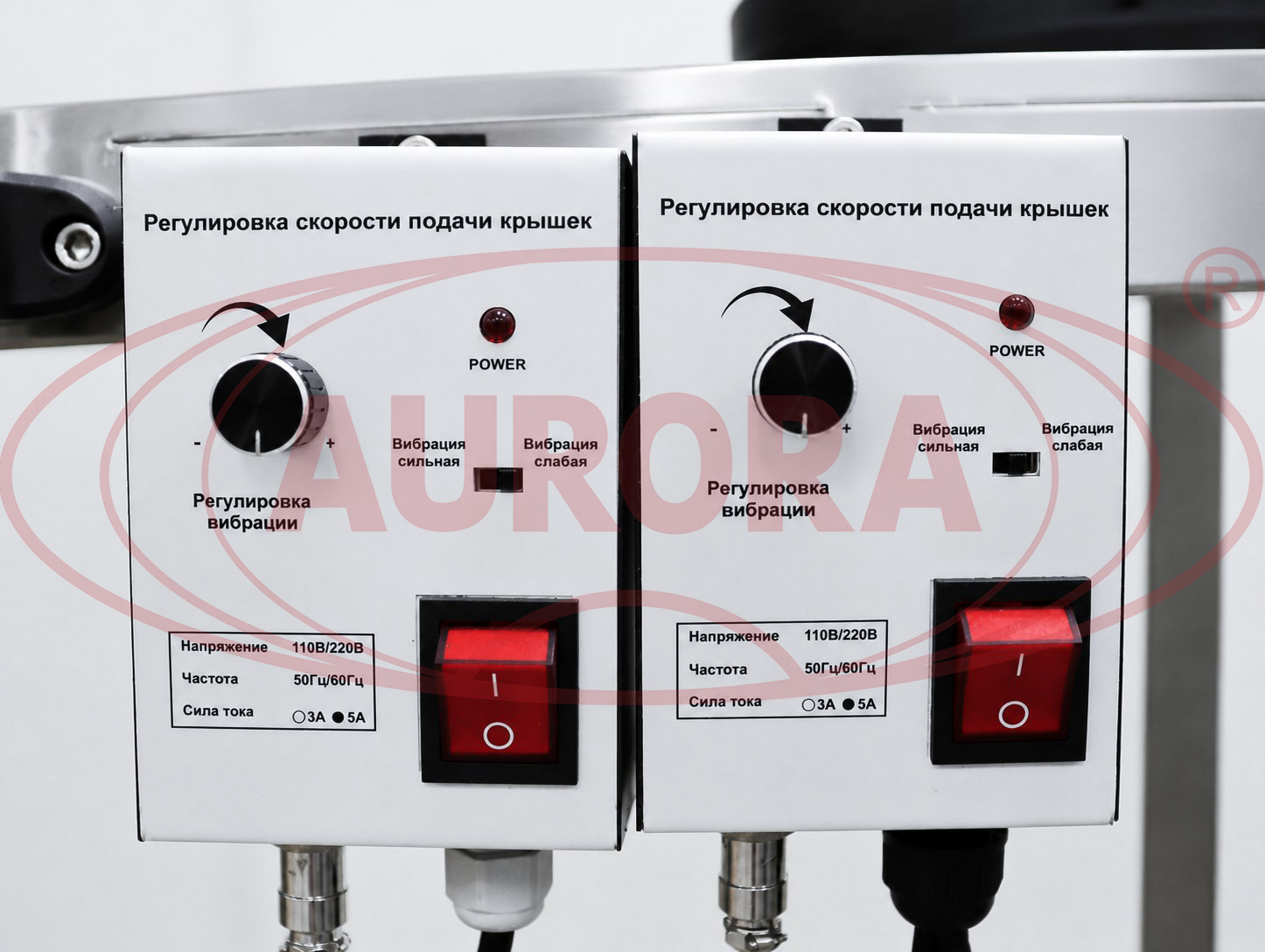

Ключевые рабочие узлы — ориентаторы и укупор — располагают собственными блоками управления, что позволяет настраивать их индивидуально.

Варианты исполнения

Машина может быть адаптирована для сборки практически любых укупорочных средств, включая многокомпонентные пробки и крышки с аппликаторами, дозаторами и другими насадками. Комплектация установки зависит от особенностей колпачка и требуемого функционала. При необходимости могут быть добавлены модули ориентации элеваторного типа.

Безопасность

При отсутствии какого-либо компонента автомат приостанавливает работу до устранения неисправностей. Информация о возникших сбоях выводится на светосигнальную колонну.

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Габариты, мм (Д х Ш х В): 1000х660х2050
Вес: 60 кг
Метод укупорки: Закрутка с заданным моментом
Мощность: 400 Вт
Напряжение: 220 В
Емкость магазина флаконов: 12 шт
Отрасль:
  • Косметика
  • Пищевое производство
  • Химия

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
