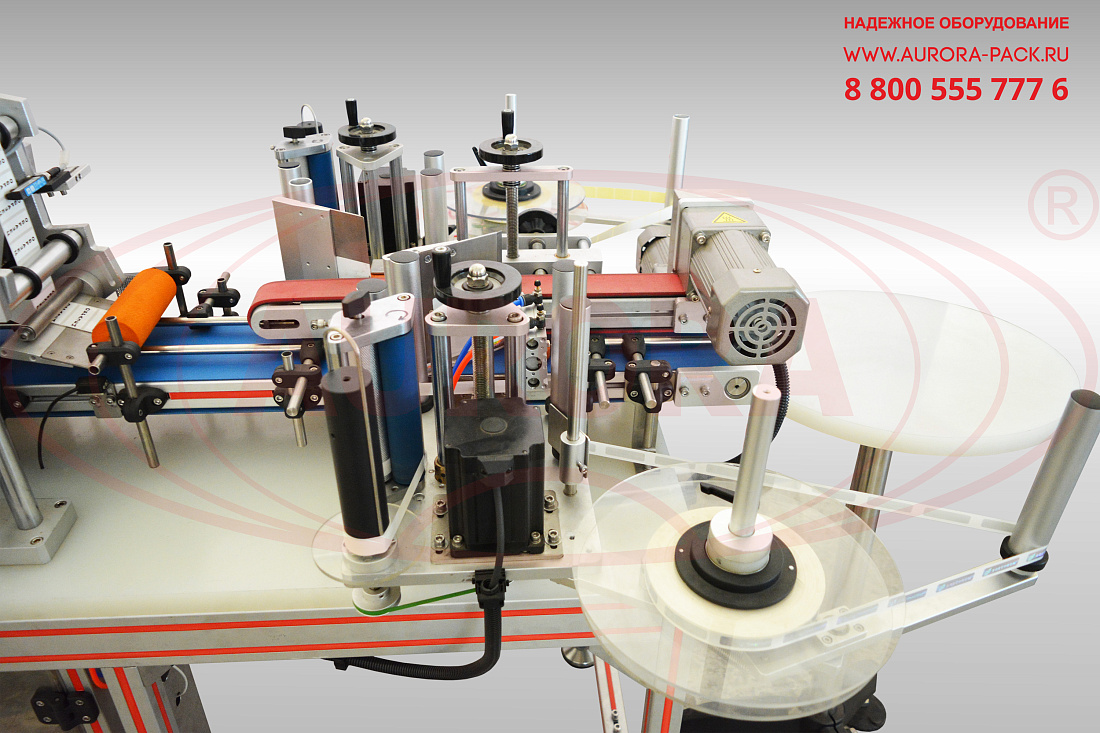

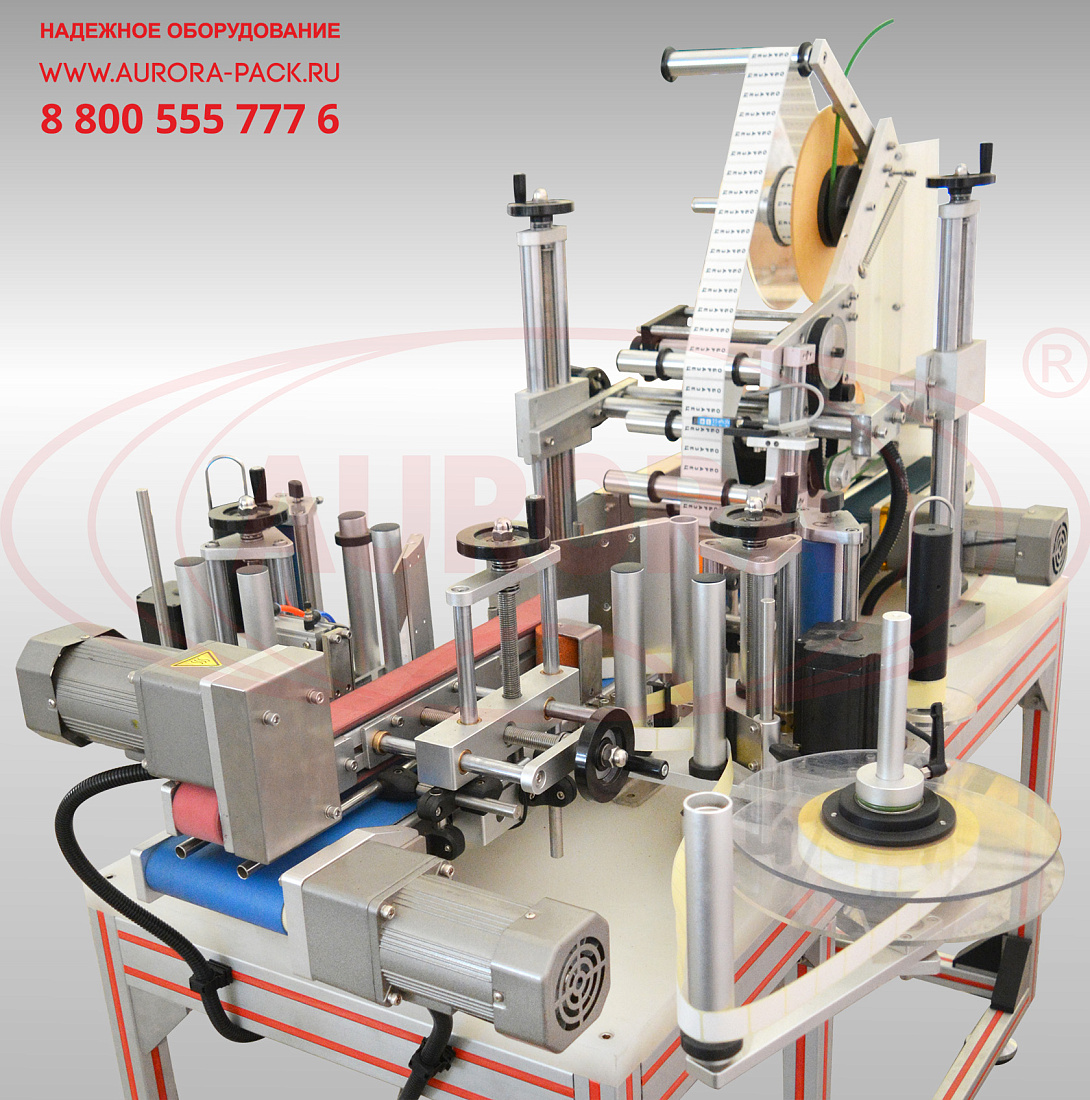

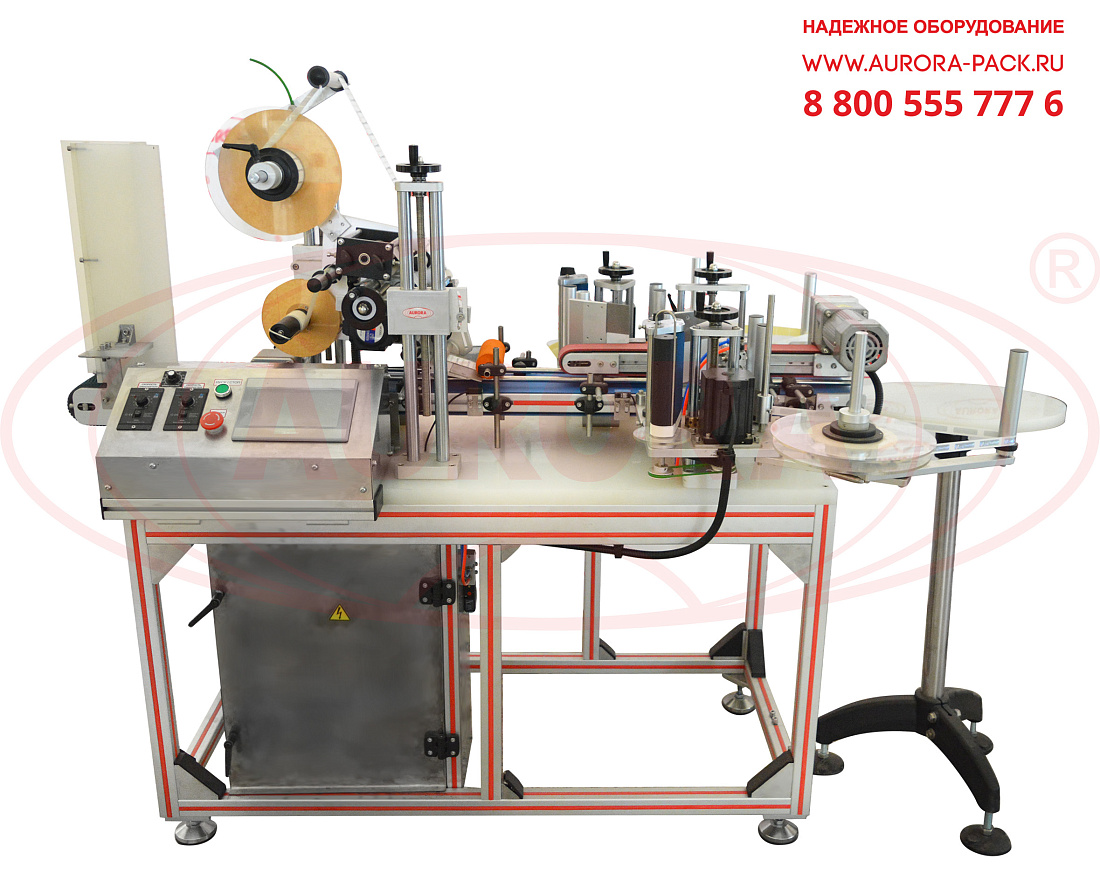

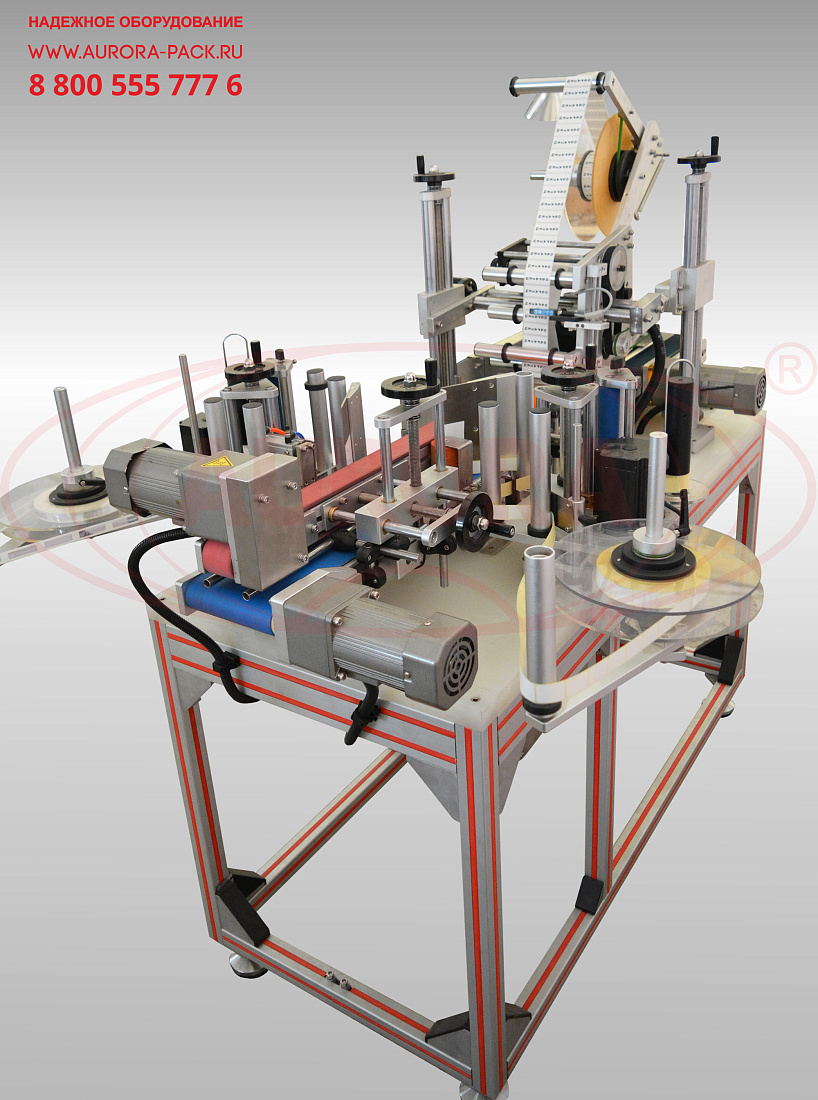

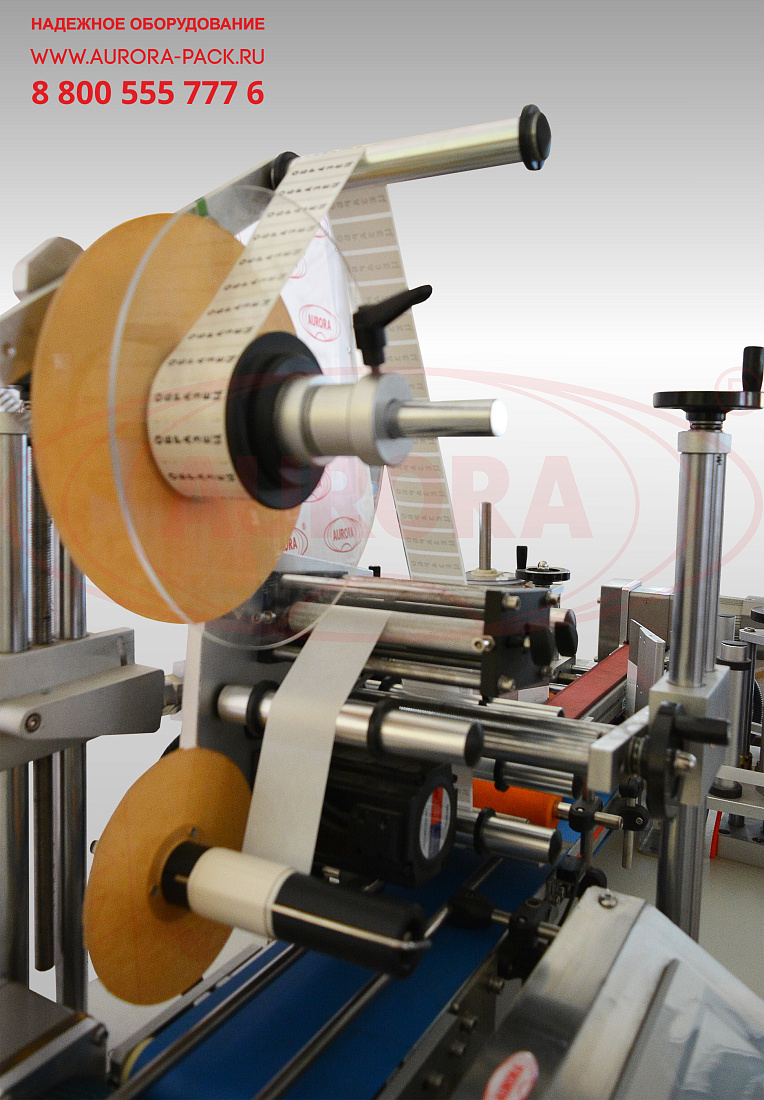

Линия для нанесения защитных этикеток на табачные изделия АЭ

Автоматическая линия для этикетирования пачек серии АЭ-5 — это универсальная модульная машина, которая быстро и качественно выполняет лейблинг изделий в непрерывном поточном режиме. В конструкцию линии включены две зоны этикетирования, которые работают параллельно. Первая зона предназначена для наклеивания потребительской/ предупредительной этикетки на фронтальную или заднюю поверхность пачки. Участок укомплектован верхним аппликатором и роликовым обкатчиком. Вторая зона разработана специально для нанесения на пачку боковых Г-образных защитных этикеток (акцизных марок). Подача этикеток осуществляется с двух боковых аппликаторов, а для достижения ровности нанесения установлен верхний прижимной транспортер.
Оборудование подходит для этикетирования разноформатных пачек и легко переналаживается под изделия с различными габаритами. Перемещение пачек выполняется ленточным конвейером. Линия управляется при помощи PLC-системы с обширным набором рабочих программ. Синхронизация работы достигается за счет встроенных оптических датчиков, благодаря которым рабочие механизмы срабатывают своевременно.

Назначение и область применения

Этикетировочная линия АЭ-5 предназначена для нанесения стандартных и защитных этикеток на самоклеящейся основе на пачки с последующей обкаткой. Оборудование применяется в сфере производства табачной продукции, в том числе кальянных смесей.

Принцип работы

Пачки помещаются во входной лоток и по одной подаются на транспортер в зону этикетирования, где фиксируются датчиком наличия тары. Подается команда на механизм этикетировки, далее этикетка зацепляет пачку и наносится на поверхность тары. Нож отрезает этикетку от подложки, после чего обкатчик равномерно разглаживает лейбл. Пачка движется по конвейеру далее, позиционируется и выравнивается при помощи направляющих и верхнего прижимного транспортера. Аппликаторы 2 и 3 наносят защитные, которые затем разглаживаются обкатчиками. Готовые пачки выгружаются на накопительный стол или следующий технологический участок.

Основные элементы

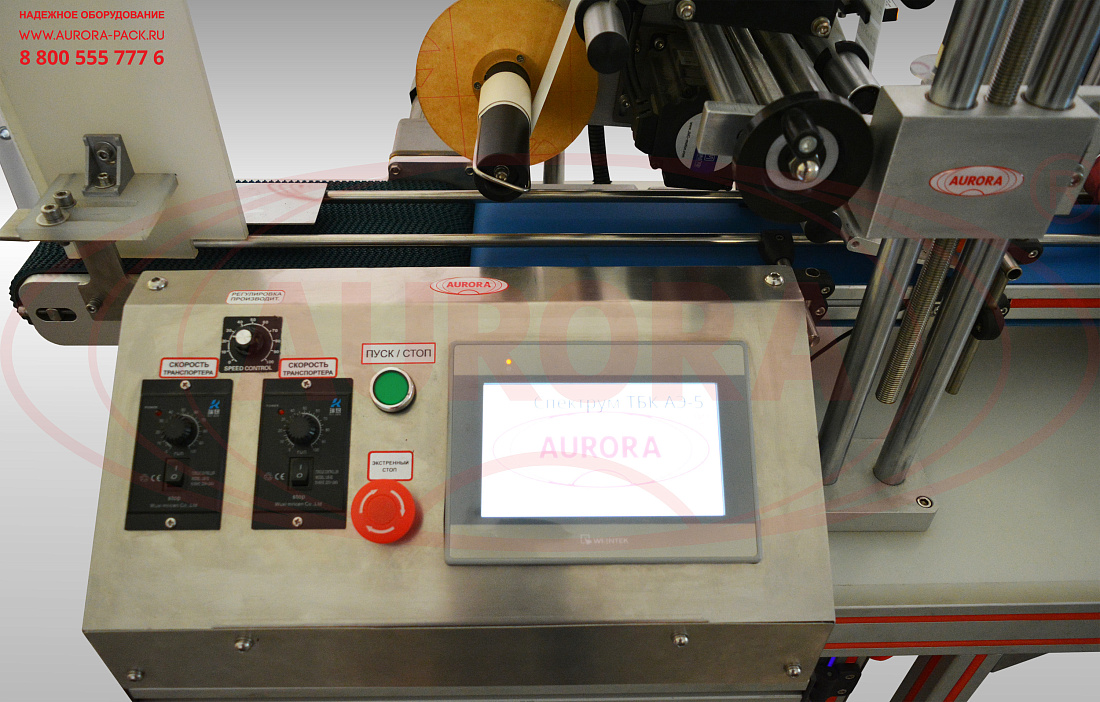

• Панель управления;
• Блок управления;
• Аппликатор этикеток 1;
• Аппликатор этикеток 2;
• Аппликатор этикеток 3;
• Приемный лоток;
• Транспортер ленточный;
• Стойка;
• Обкатчик.

Преимущества

• Нанесение потребительских этикеток и акцизных марок;
• Простота регулировки под различные виды и форматы упаковок;
• Прецизионные аппликаторы, выполняющие лейблинг с высокой точностью;
• Равномерная обкатка этикеток исключает их отклеивание;
• Полностью автоматизированная работа.

Универсальность

Линия адаптирована к работе с различными упаковками — пачками, коробками, пакетами и другими изделиями с плоскими поверхностями. Переналадка не занимает много времени и осуществляется при помощи удобных систем регулировки.

Удобство работы

Линия оснащена простыми системами механических настроек. Высота наклейки этикетки регулируется ограничительными кольцами, расположенными на валах следования ленты. Регулировка предвылета этикетки осуществляется перемещением датчика по вертикали и производится при первом запуске. При использовании этикеток разной длины может потребоваться дополнительная регулировка. Угол наклона ножа регулируется в зависимости от диаметра флакона. Для регулировки скорости движения транспортеров установлены частотные преобразователи. Основные параметры работы устанавливаются в панели управления, оснащенной сенсорным экраном.

Варианты исполнения

По запросу Заказчика данная линия может быть модифицирована под этикетирование других типов упаковок (банок, флаконов, бутылок и т. д.). При необходимости в нанесении потребительских этикеток с двух сторон машина может быть укомплектована устройством для переворота упаковки.

Безопасность

В процессе работы не требуется участие персонала, что избавляет от риска производственного травматизма. При надлежащей настройке и эксплуатации случаи порчи этикеток и упаковок исключаются.
