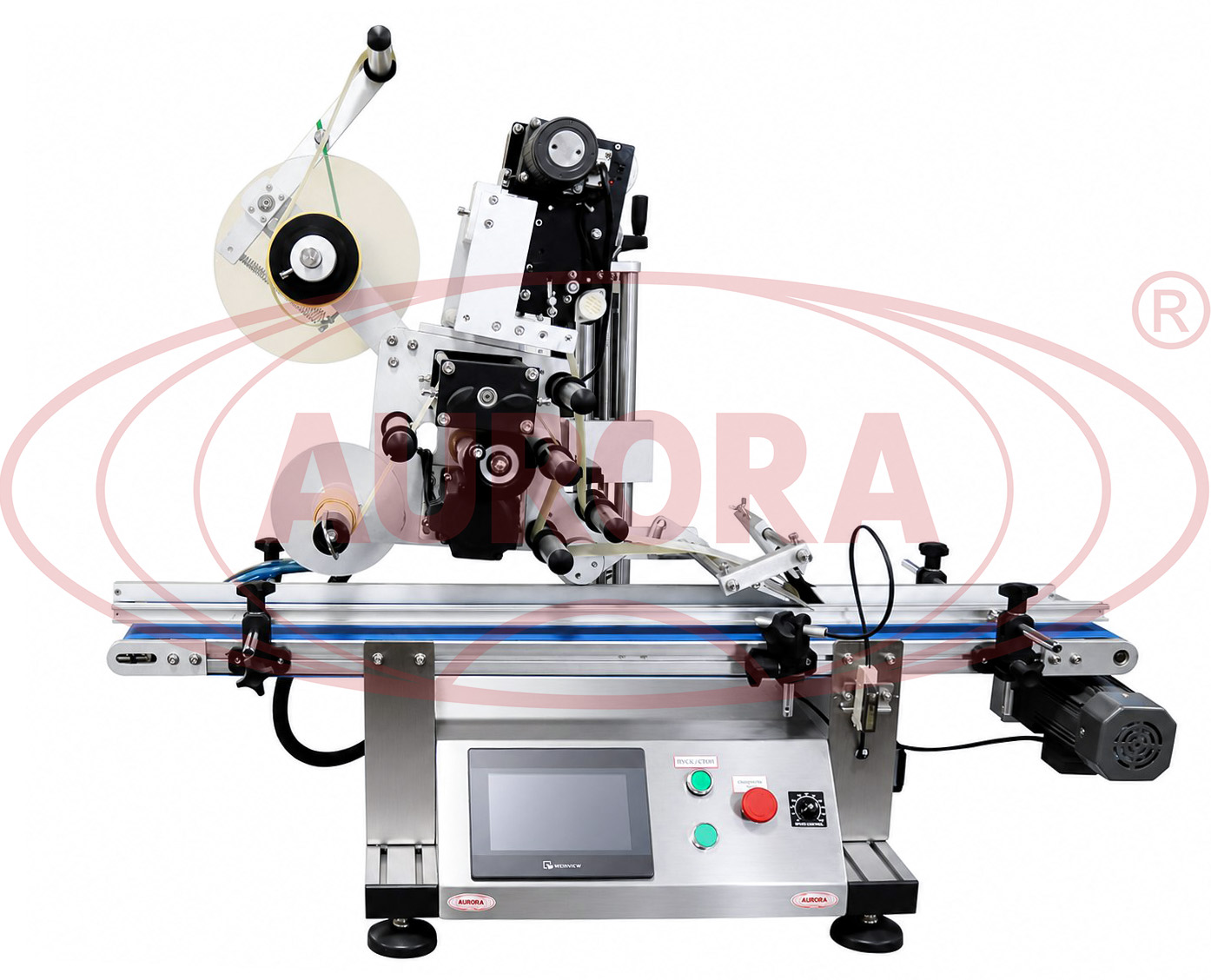

Высокотехнологичный этикетировочный комплекс выполняет качественный лейблинг как стандартных цилиндрических флаконов, так и вакуумных пакетов, контейнеров, коробок и других упаковок с плоскими поверхностями. Установка оснащена универсальным аппликатором, ленточным транспортером, деликатной разглаживающей щеткой и термотрансферным принтером для нанесения даты. Аппликатор выполнен с двумя прижимающими валиками, что обеспечивает надежную фиксацию и плавный ход полотна с этикетками при работе.

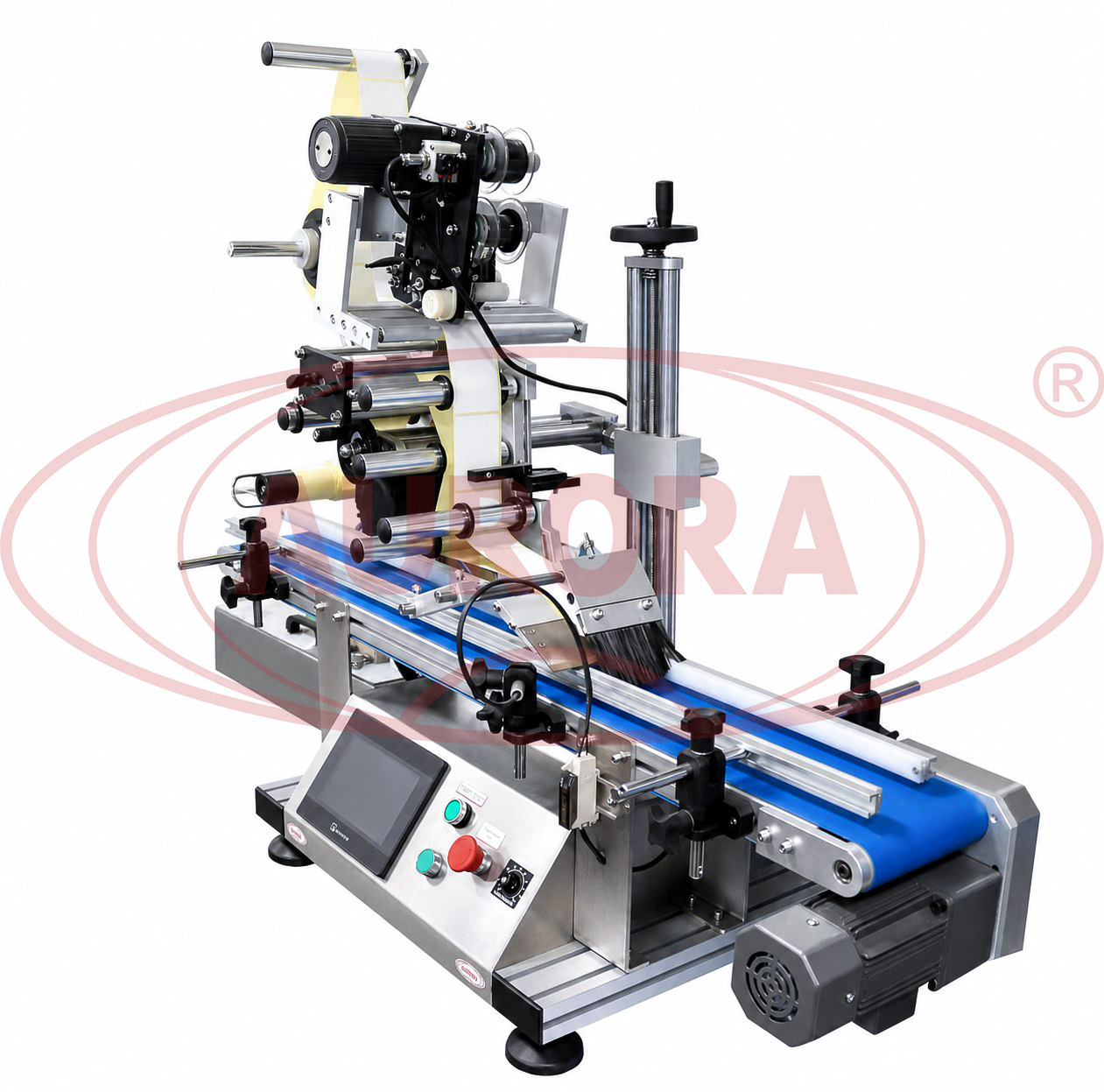

Достоинством данной модели является компактность конструкции и гибкость за счет возможности как автономной эксплуатации, так и в составе комплексной упаковочной линии. Высота этикетировочной станции регулируется в широком диапазоне, что позволяет подстраивать положение оборудования в соответствии с индивидуальными особенностями производства.

Назначение и область применения

Установка предназначена для горизонтального нанесения самоклеящихся этикеток на флаконы, пакеты flow-pack и викет-пакеты из полипропиленовой, полиэтиленовой, целлофановой и термоусадочной пленки, а также на тару с плоскими поверхностям. Установка применяется на участках упаковки хлебобулочных и кондитерских изделий, молочных продуктов, косметических и химических средств, разнообразных штучных товаров.

Принцип работы

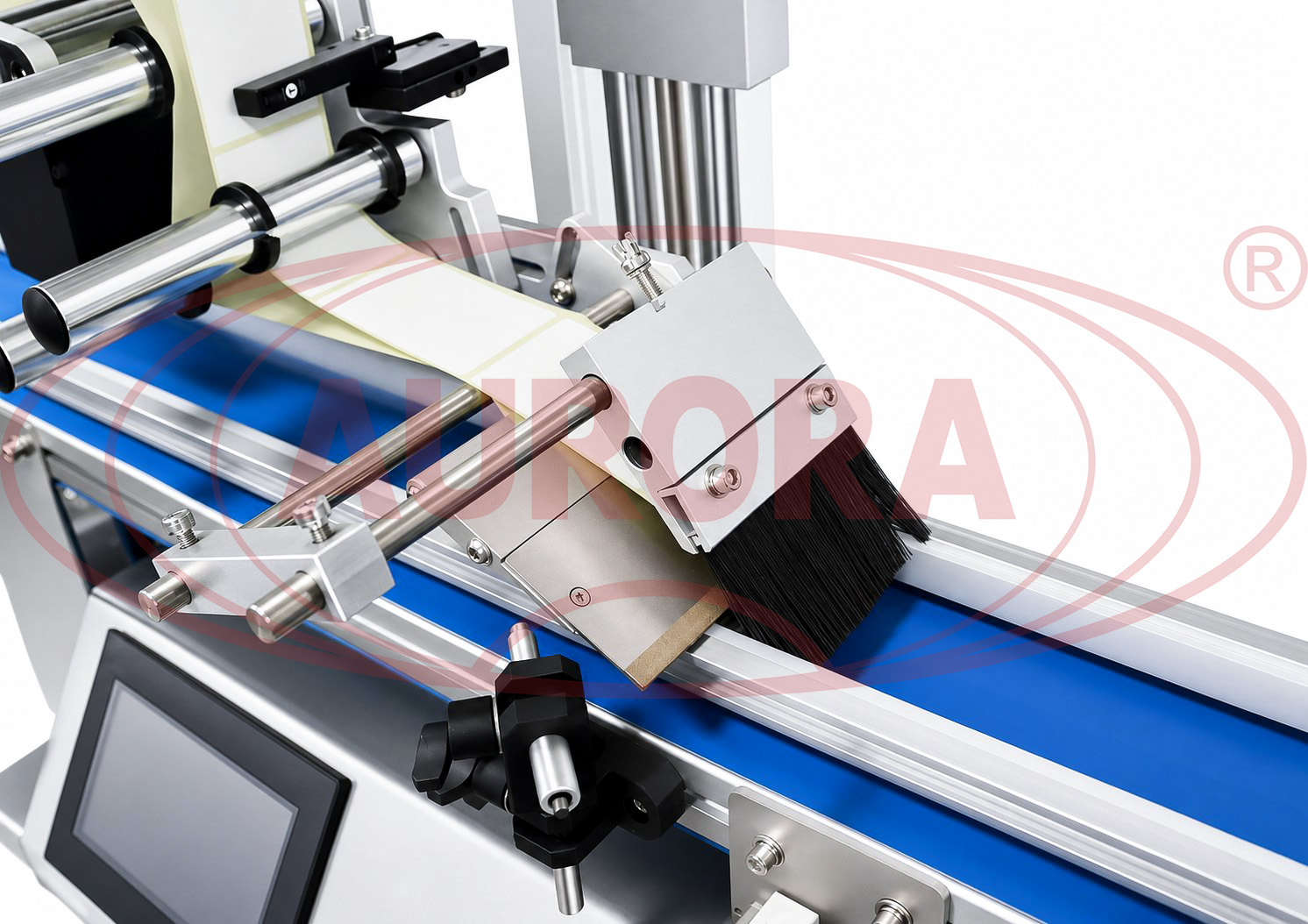

Флаконы выставляются вручную или подаются автоматически на транспортер, по которому передвигаются к узлу этикетирования. На входе в данную зону установлен датчик наличия тары, который фиксирует о ее появлении на позиции и подает команду на механизм этикетировки. Этикетка захватывается флаконом, распределяясь по поверхности тары. Нож отрезает этикетку от подложки, а прижимная щетка равномерно разглаживает ее. Далее флакон движется на следующий технологический участок.

Основные элементы

  • Регулятор скорости транспортера;
  • Кнопка «Аварийный стоп»;
  • Кнопка «Пуск»;
  • Кнопка вкл/выкл. питания;
  • Сенсорная панель
  • управления;
  • Линейный транспортер;
  • Механизм этикетировки;
  • Электродвигатель.

Преимущества

  • Точность нанесения и деликатное разглаживание лейбла;
  • Простота установки/ замены этикетировочной ленты;
  • Наличие оптических датчиков этикеток и наличия тары;
  • Встроенный датировщик;
  • Счетчик готовой продукции.

Универсальность

Машина имеет широкие возможности регулировки положения различных узлов, которые позволяют перенастраивать ее для работы с разноформатными упаковками.

Удобство работы

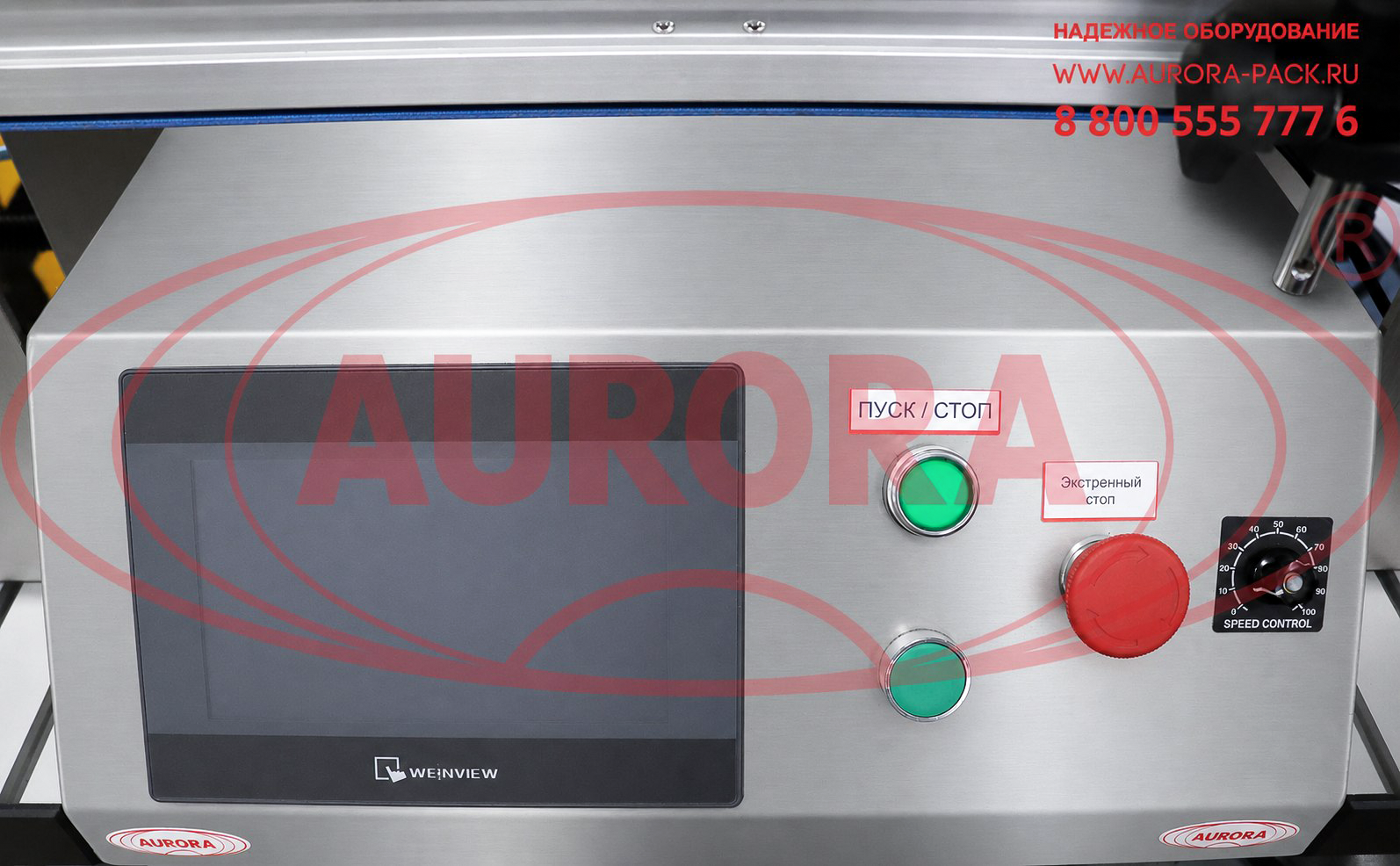

Панель управления оснащена цветным сенсорным экраном. Датировщик имеет собственный блок управления и синхронизируется с этикетировщиком при помощи микроконтроллера.

Варианты исполнения

Установка может быть укомплектована аппликаторами различных моделей для работы с высокими, широкими и другими нестандартными этикетками.

Безопасность

Выполнение рабочих операций реализуется в автоматическом режиме, без необходимости во вмешательстве оператора, что исключает риск производственного травматизма.

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Отрасль:
  • Косметика
  • Пищевое производство
  • Химия
  • Другие отрасли промышленности
Скорость подачи этикетки, м/мин:3 - 15
Длина этикетки, мм:10 - 230
Ширина этикетки, мм:10 - 150
Точность нанесения этикетки, мм:± 3
Диаметр посадочного ролика, мм:64
Максимальный диаметр рулона с этикетками, мм:300
Погрешность наклеивания этикетки, мм:± 5
Тип транспортера:Ленточный
Ширина ленты транспортера, мм:150
Рекомендуемая влажность рабочего помещения, %:15-60
Диапазон температур рабочего помещения, град. С:10 – 40
Напряжение питания, В:220
Частота, Гц:50
Напряжение питания датчиков, В:24
Потребляемая мощность, кВт, не более:0,36
Габаритные размеры, мм:1200 х 600 х 1000
Вес, кг, не более:100

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
