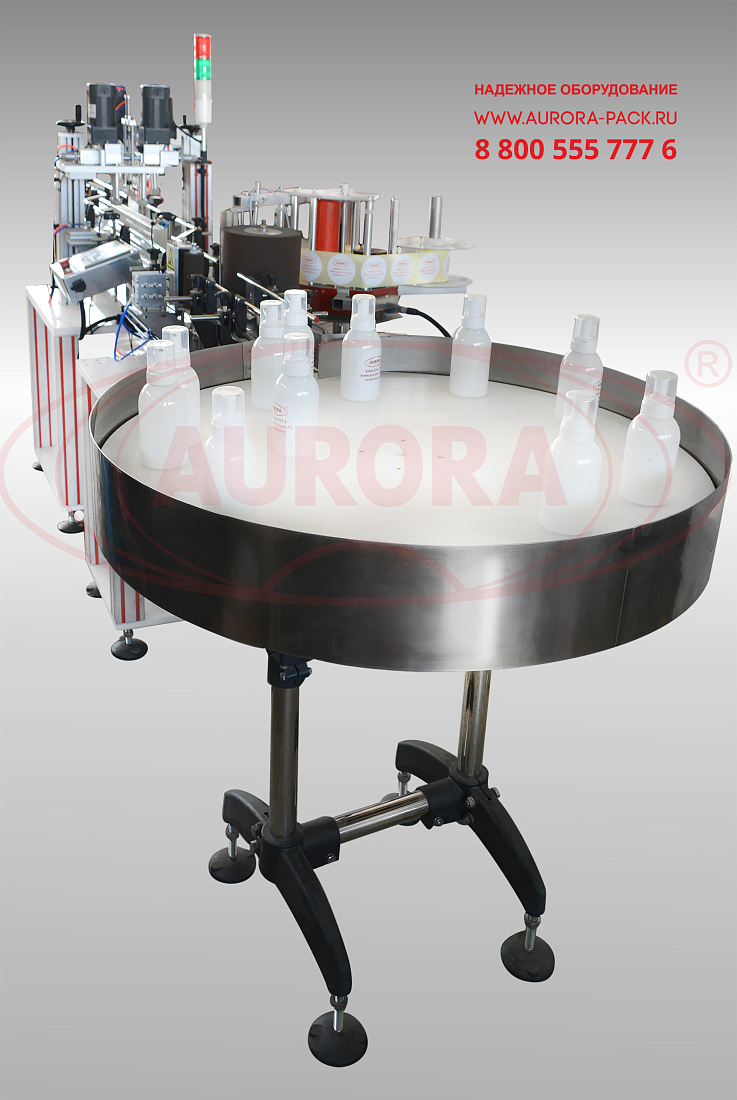

Линия этикетировки и укупорки цилиндрических ПЭТ-флаконов с распылителями

Описание
Характеристики
Видео
Документация
Вопросы по оборудованию

Вопросы по оборудованию

Остались вопросы? напишите нам

Нажимая на кнопку, Вы даете согласие на обработку персональных данных и соглашаетесь с политикой конфиденциальности.

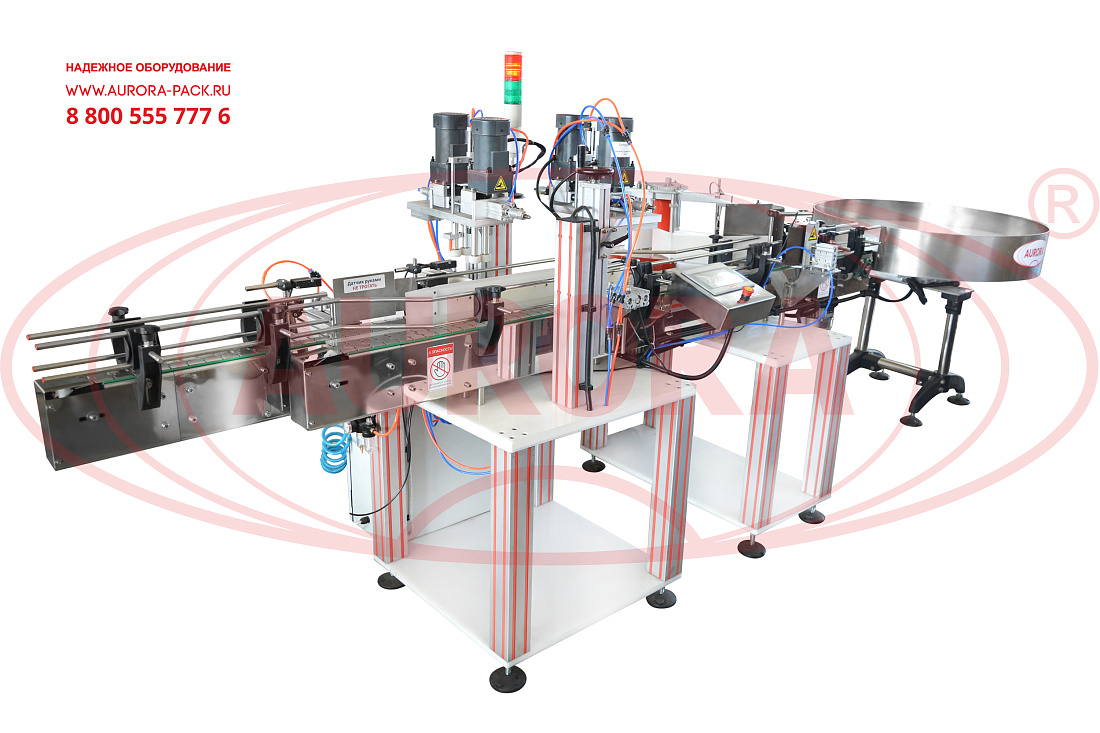

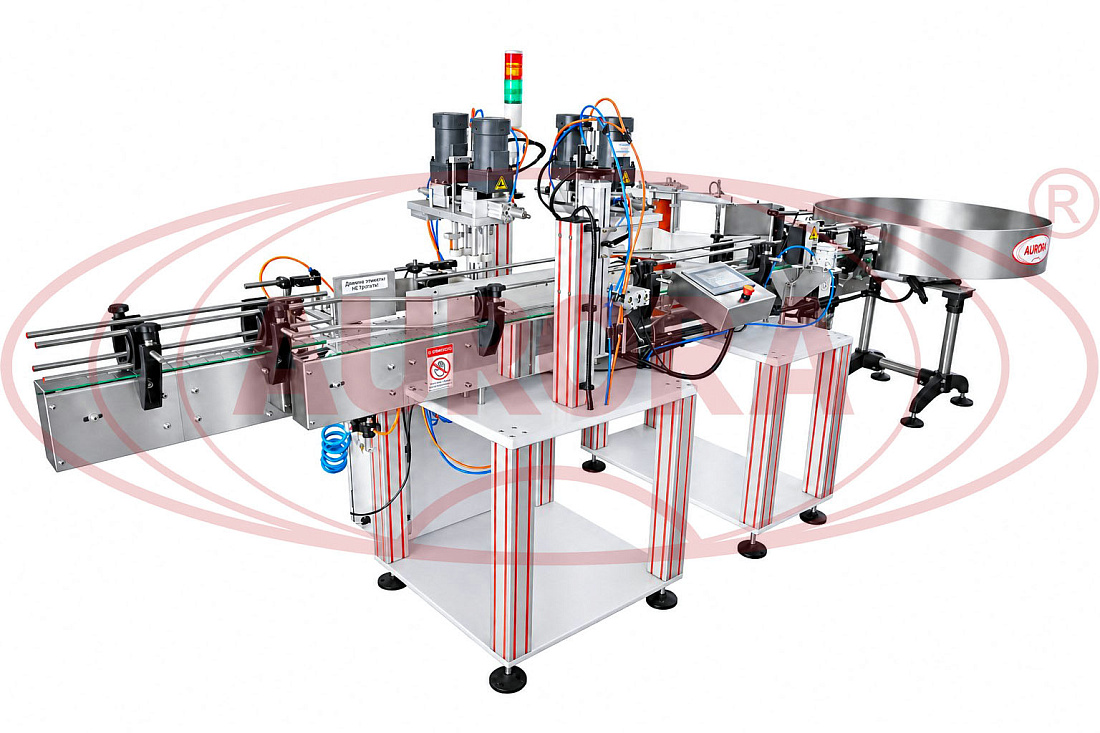

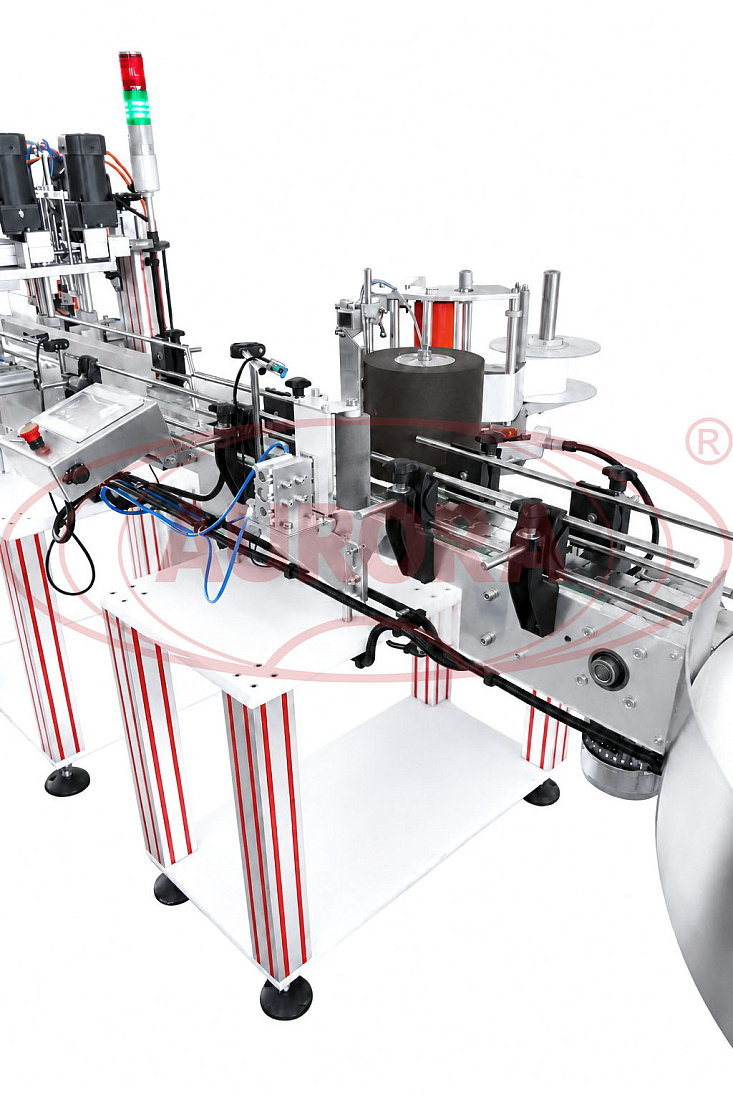

Высокопроизводительная полуавтоматическая линейная машина укупорки и этикетировки разработана с учетом особенностей фасовки жидкостей в ПЭТ-флаконы с триггерными колпачками и спрей-дозаторами. Ключевым преимуществом линии является двухпоточная система укупорки, благодаря которой закрутка колпачков выполняется параллельно двумя роликовыми укупорочными головками. При работе с оборудованием предполагается ручная установка колпачков, остальные операции выполняются в режиме автоматического цикла.

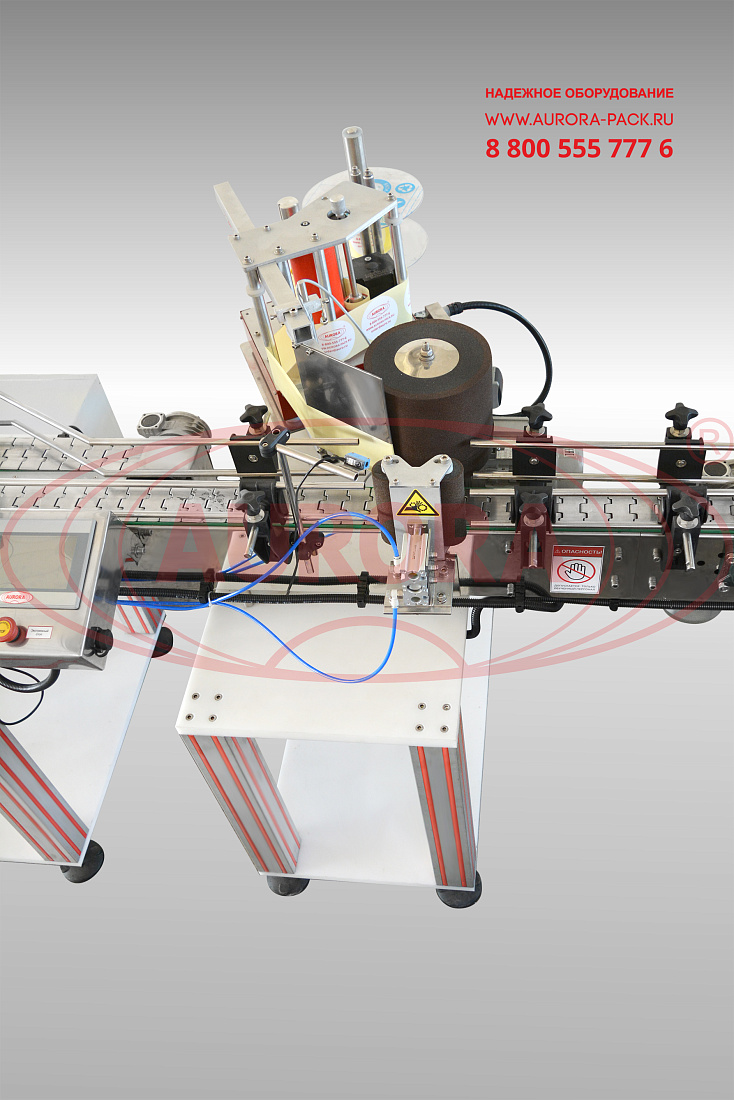

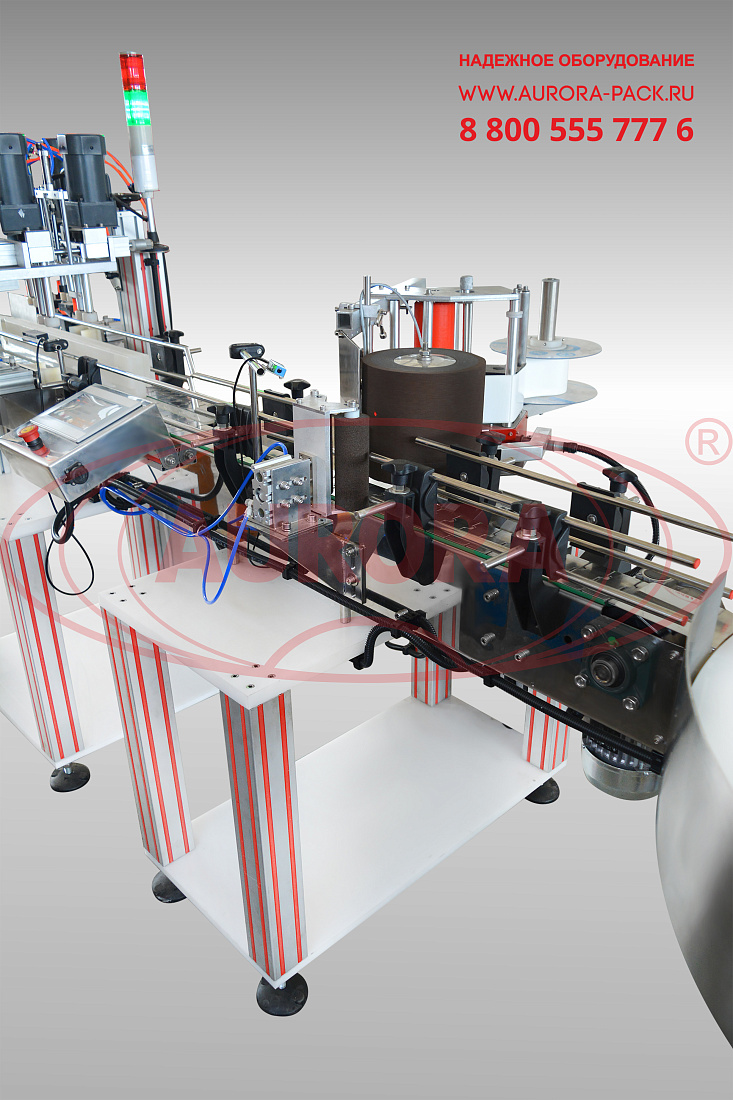

Этикетировочная станция укомплектована системой маркировки в реальном времени на базе каплеструйного принтера. Снижение расхода ленты осуществляется с помощью цифрового управления лентой, обеспечивающего большее количество отпечатков на рулон. Также присутствует устранение ручной корректировки текста, что уменьшает влияние человеческого фактора. Линия может использоваться как автономная единица оборудования или интегрироваться в упаковочные комплексы.

Назначение и область применения

Линия предназначена для выполнения процессов укупорки ПЭТ-флаконов колпачками с триггерами/ распылителями и наклеивания этикеток на самоклеящейся основе. Оборудование широко применяется в косметической индустрии, в сфере производства антисептических спреев, товаров личной гигиены и бытовой химии.

Принцип работы

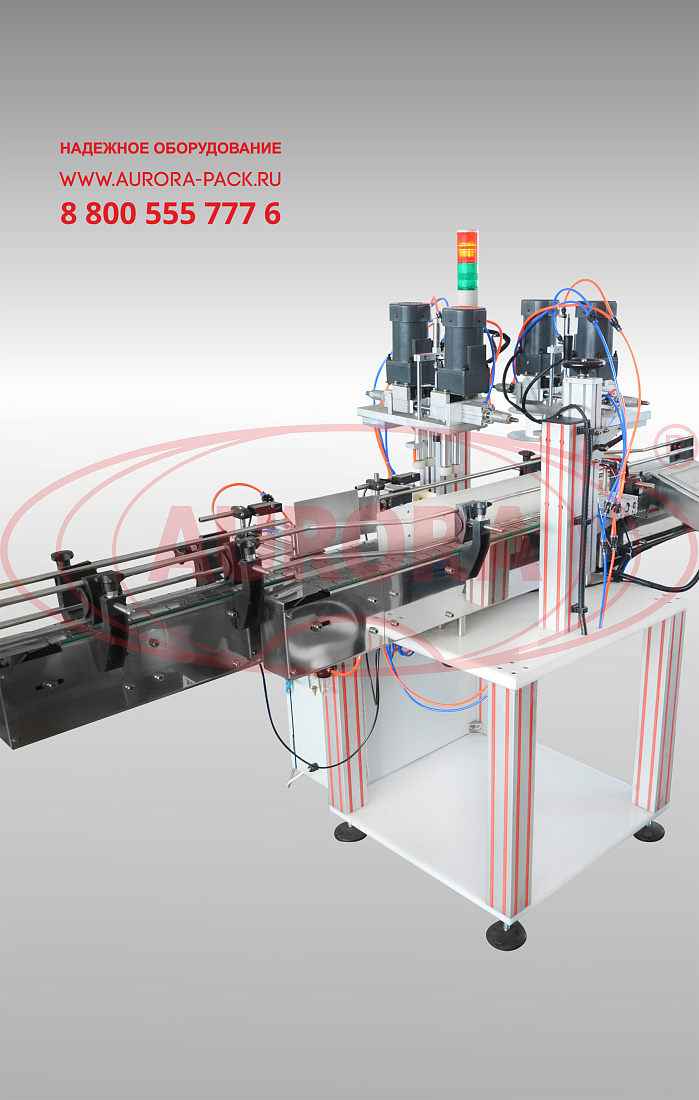

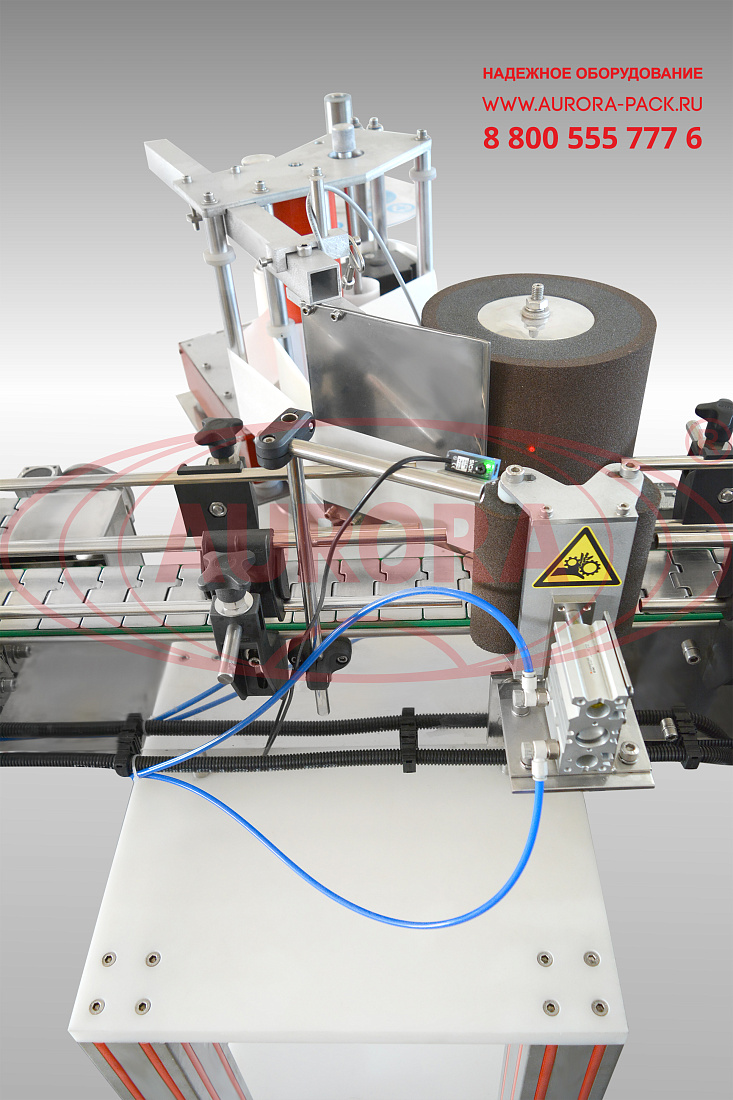

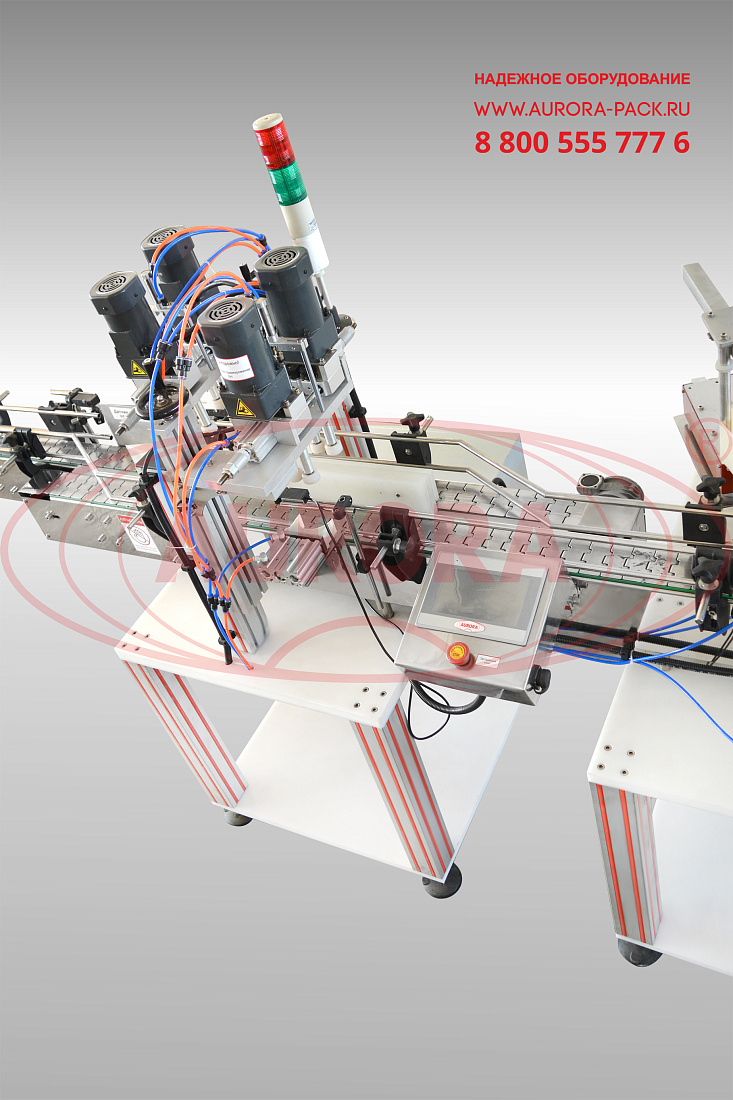

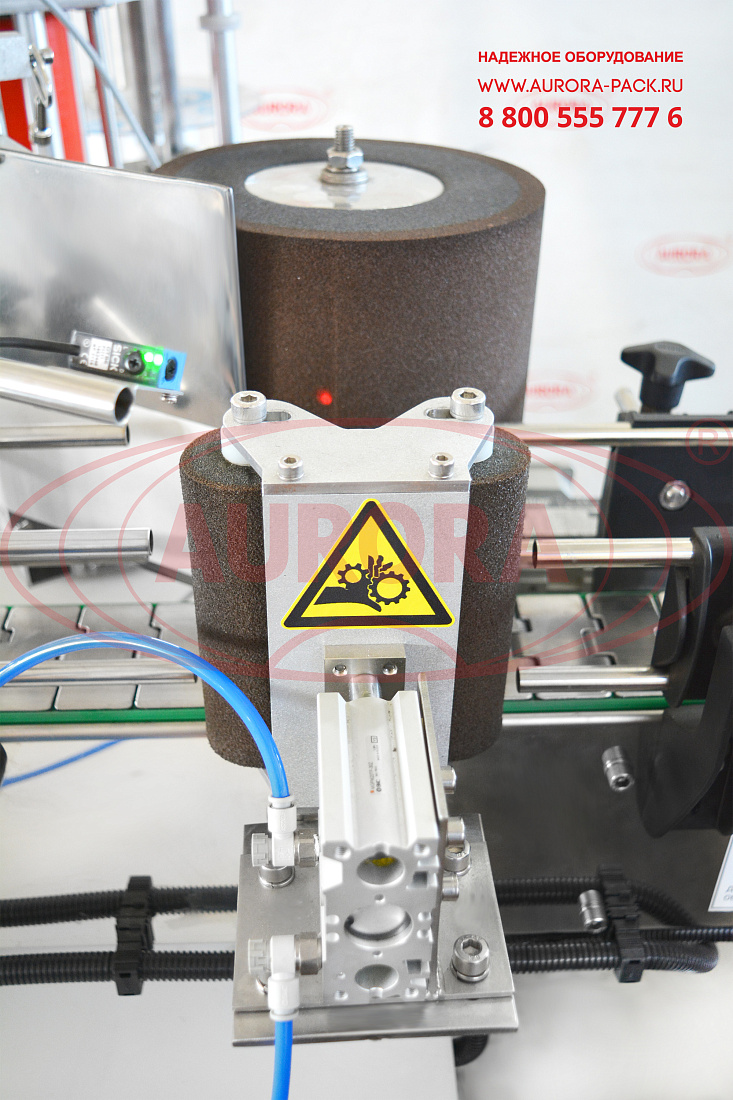

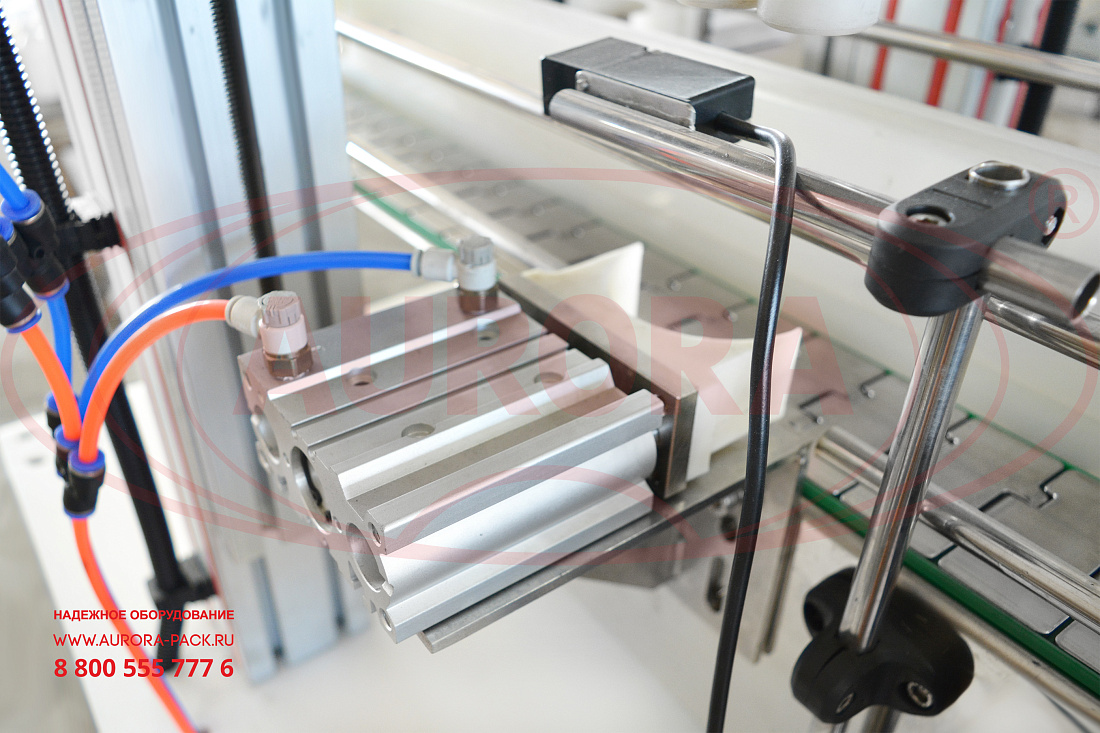

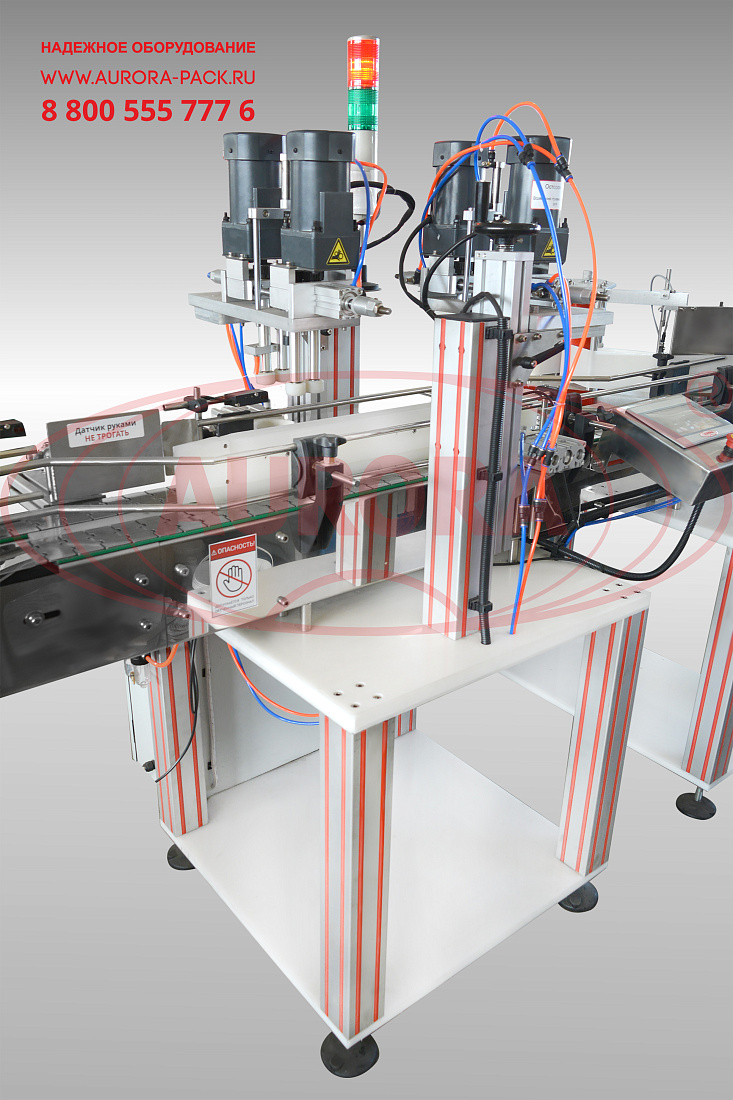

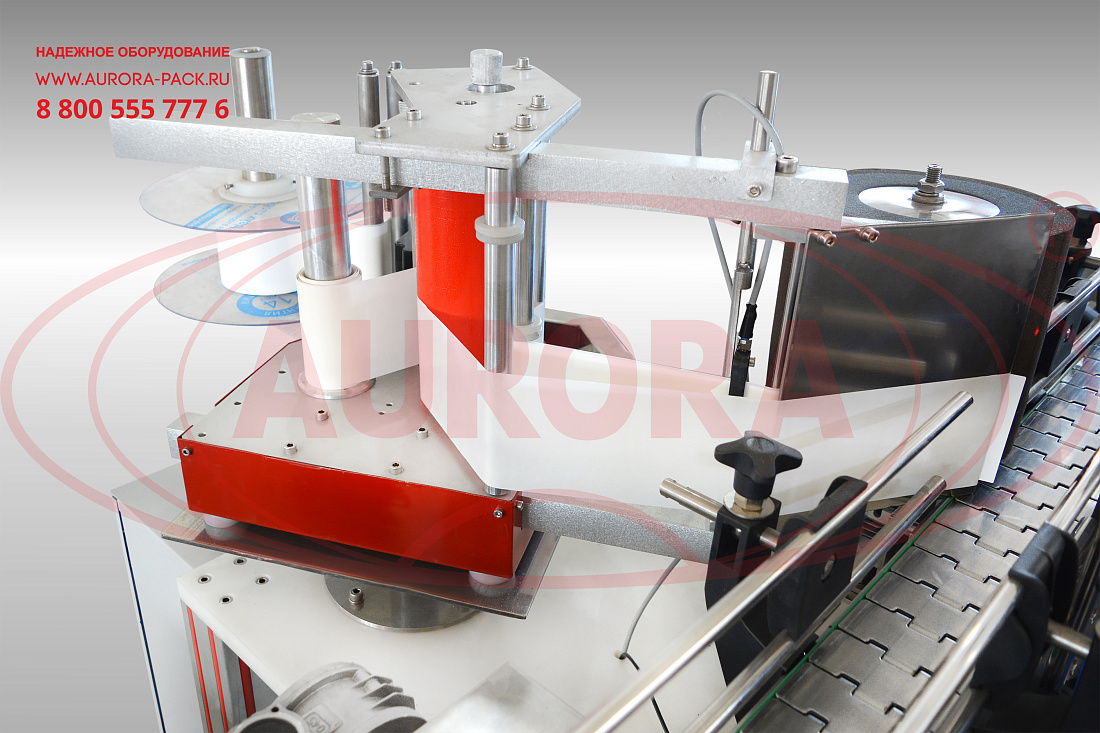

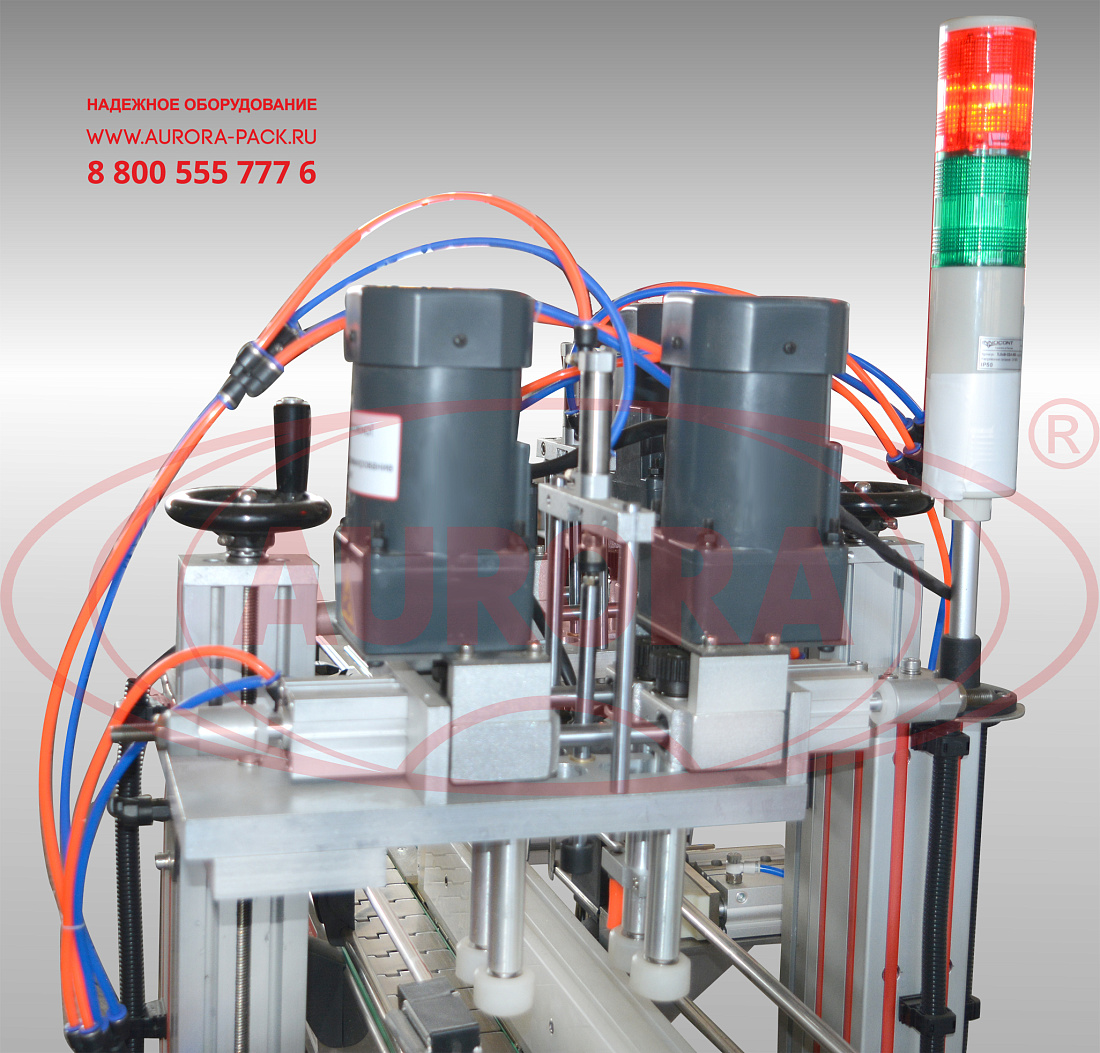

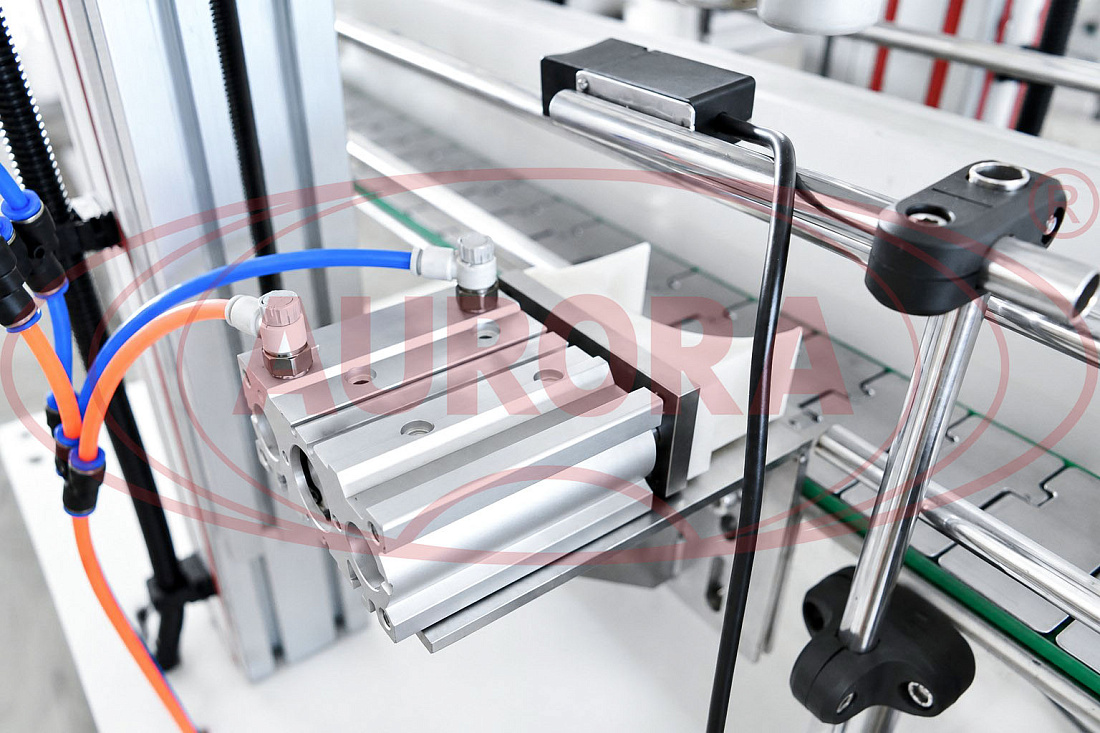

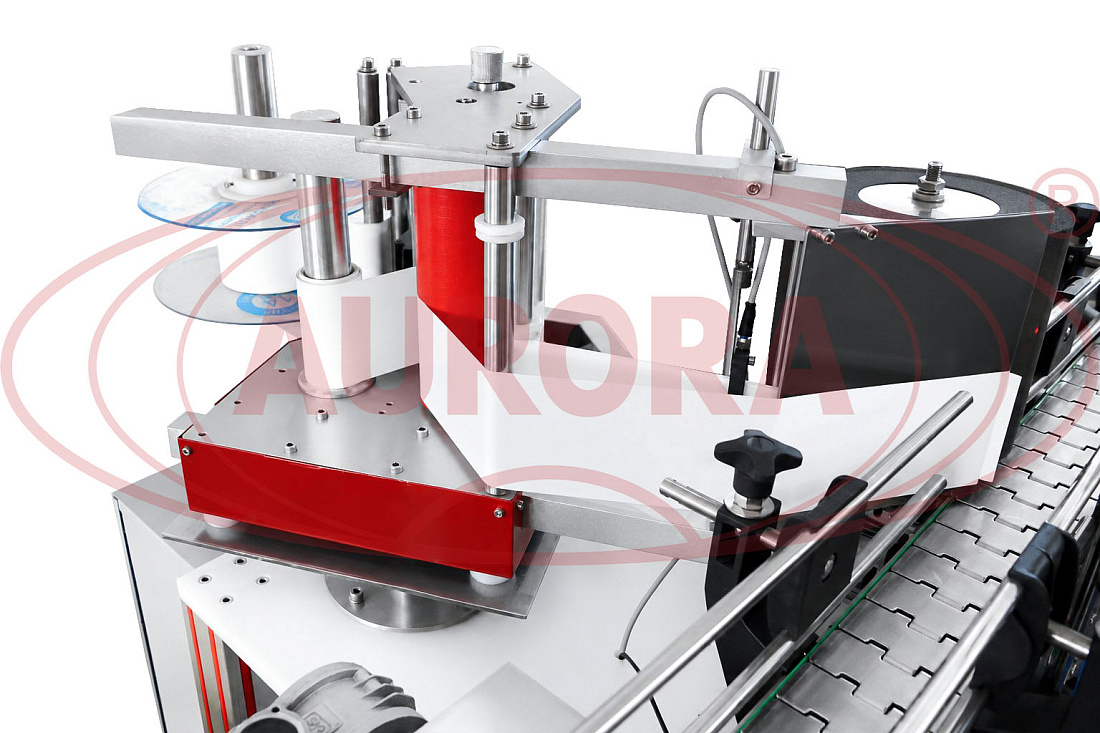

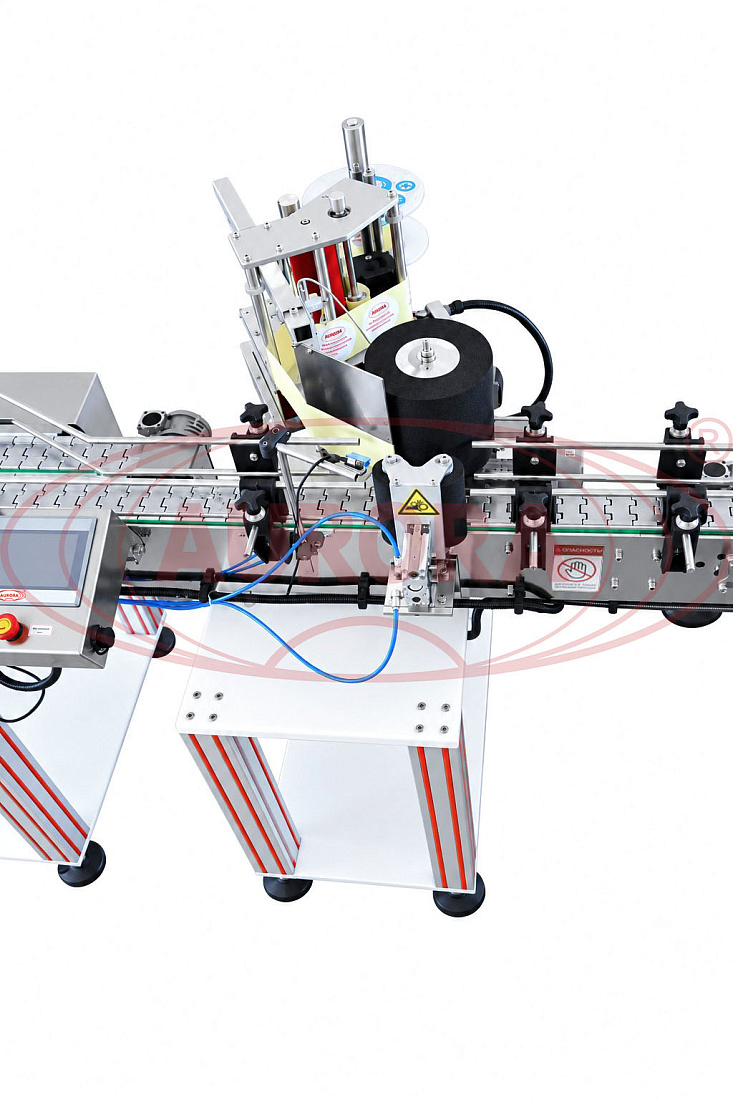

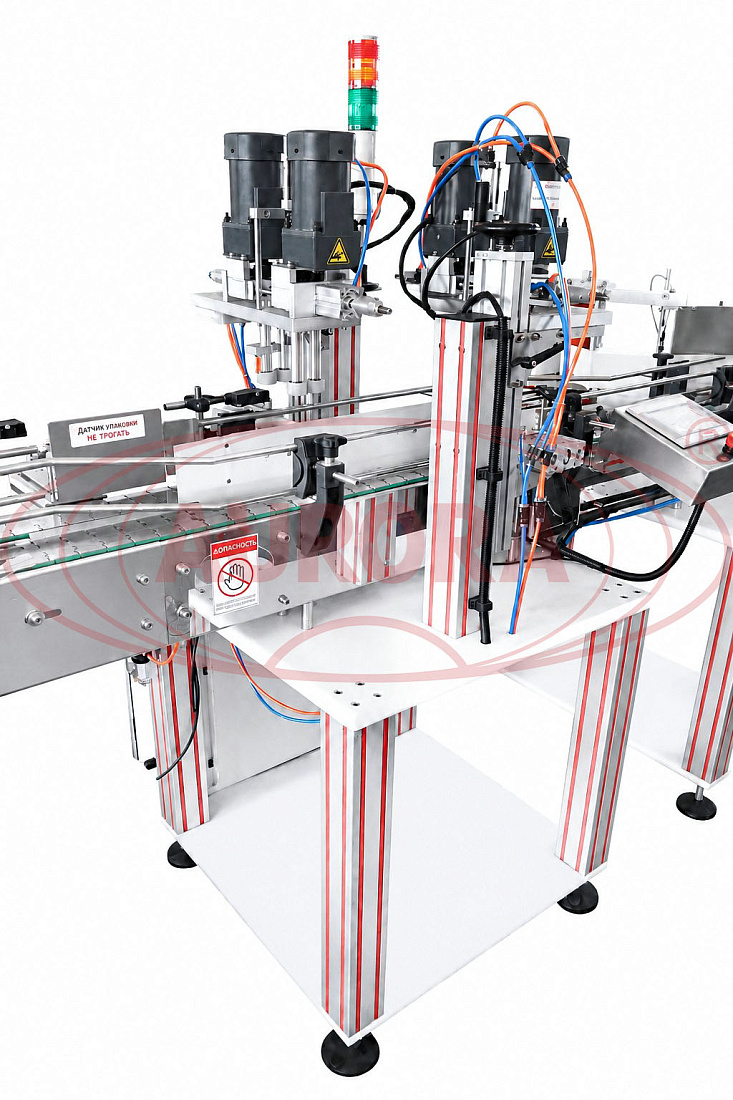

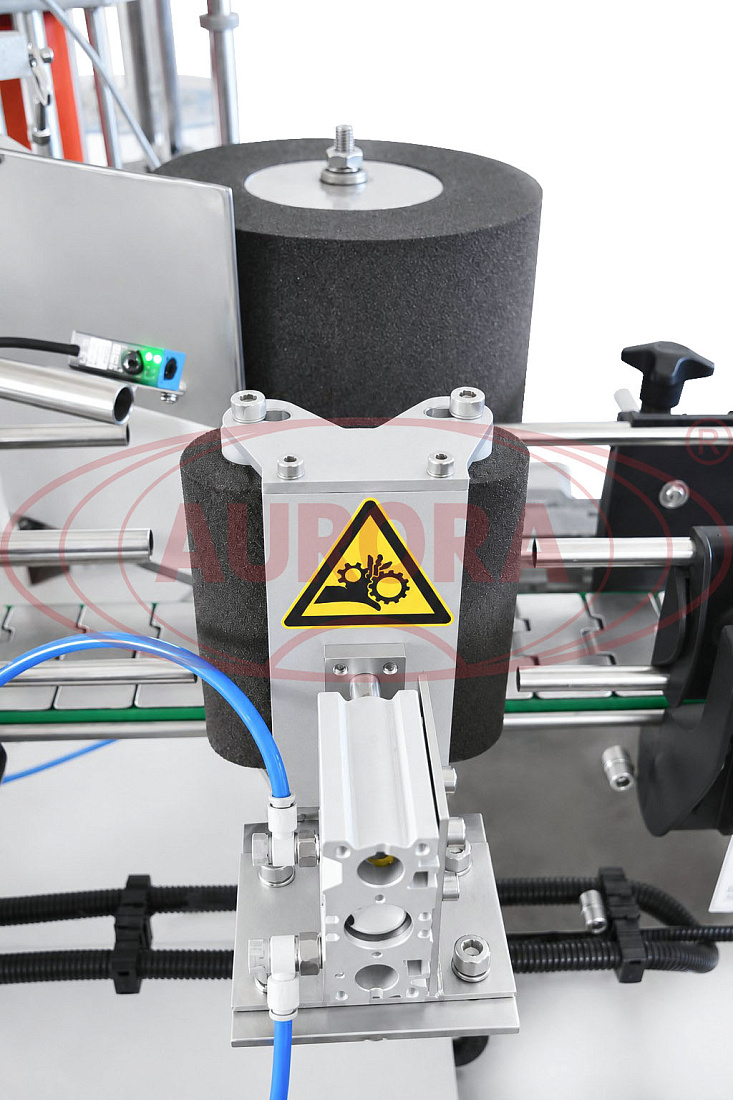

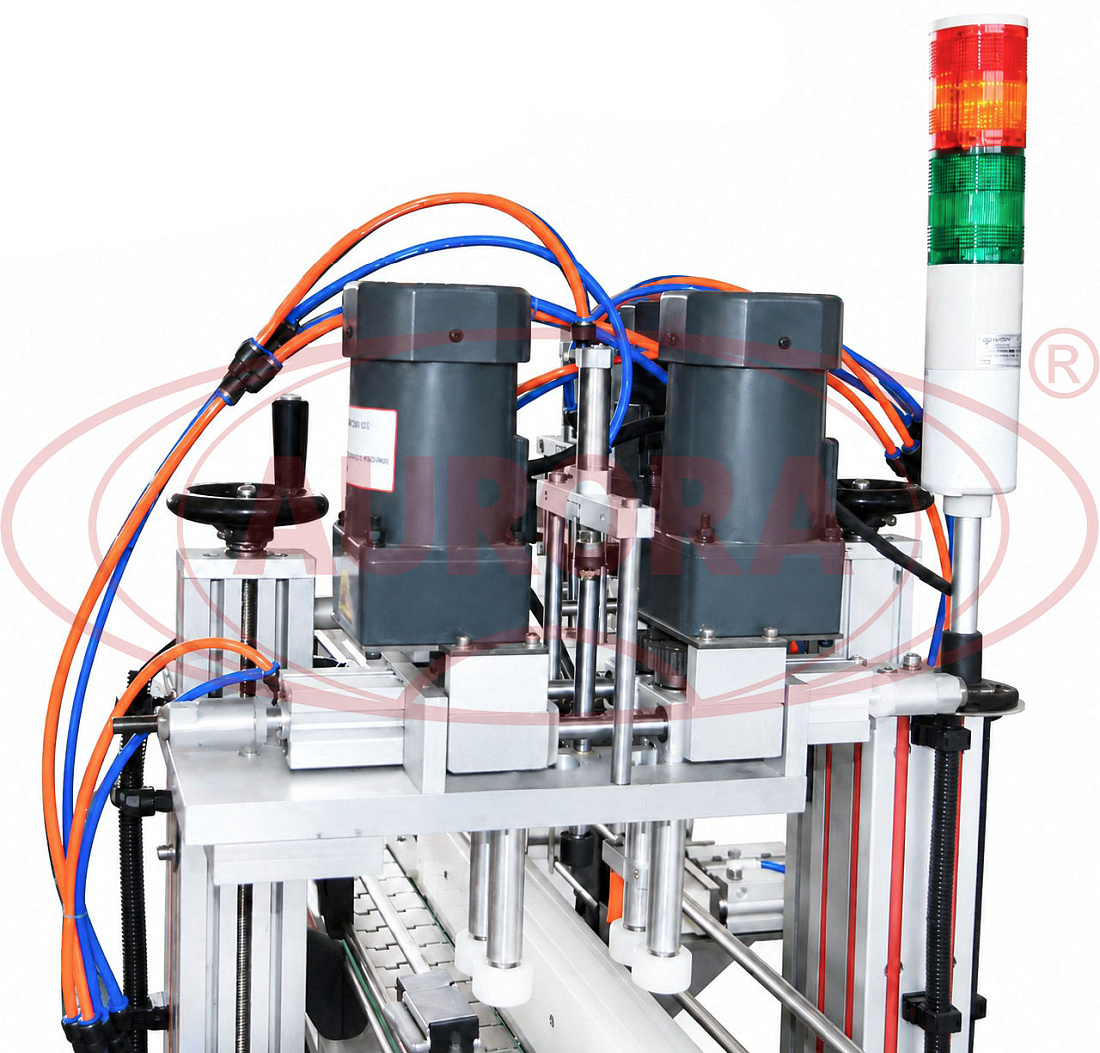

Флаконы с предварительно вставленными колпачками с насадками перемещаются по транспортеру в зону укупорки. На входе в участок установлен о устройство для разделения флаконов на два потока с заданным интервалом. Тора поступает к механизму укупорки, срабатывает датчик, после чего выдвигается держатель, который фиксирует флакон. Ролики укупорочной головки, плотно обжимая колпачок, закручивают его с заданным моментом. Далее два потока вновь объединяются в один, по которому флаконы передвигаются в зону этикетирования. После получения сигнала от датчика о наличии тары на позиции аппликатор выдает этикетку, после чего она захватывается флаконом и прикатывается обкаточными валиками.

Основные элементы

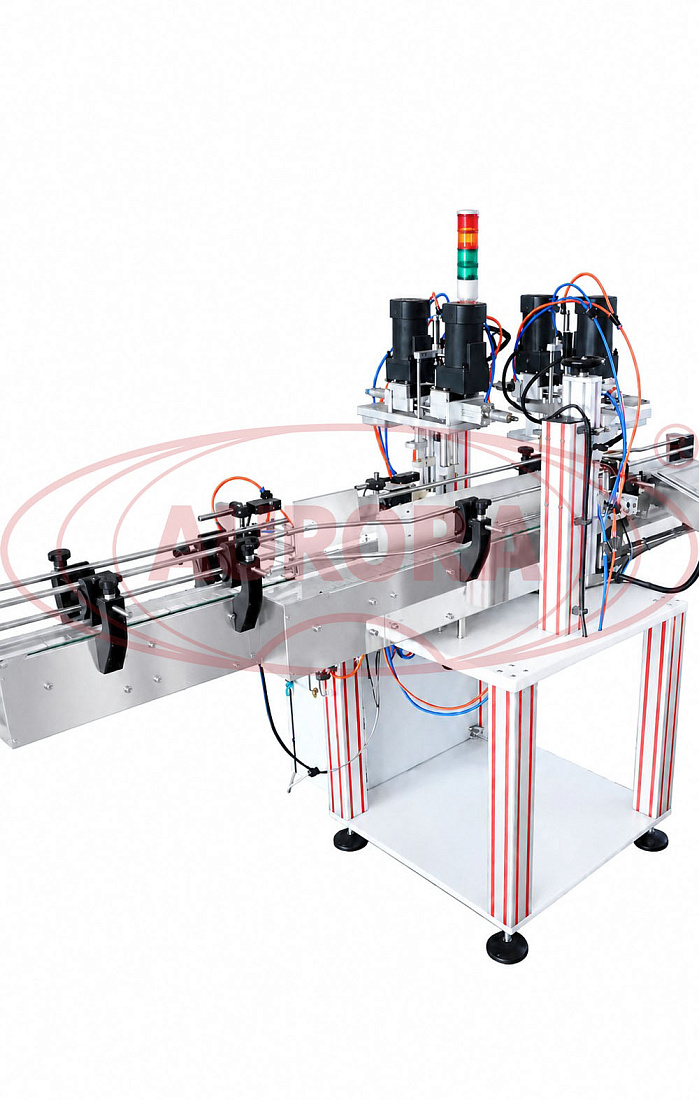

  • Автомат укупорочный МЗ-400Е2Л;
  • Линия этикетировки АЭ-5;
  • Транспортер;
  • Панель управления.

Преимущества

  • Двухпоточное исполнение укупорочного участка;
  • Деликатная закрутка колпачков с различными насадками (триггер-помпы, распылители);
  • Возможность нанесения круговых или секторных этикеток;
  • Встроенный каплеструйный принтер;
  • Простота настройки, ухода и обслуживания.

Универсальность

Линия розлива и укупорки оснащена системами механических регулировок, позволяющих изменять положение отдельных элементов для работы с тарой различной формы и габаритов.

Удобство работы

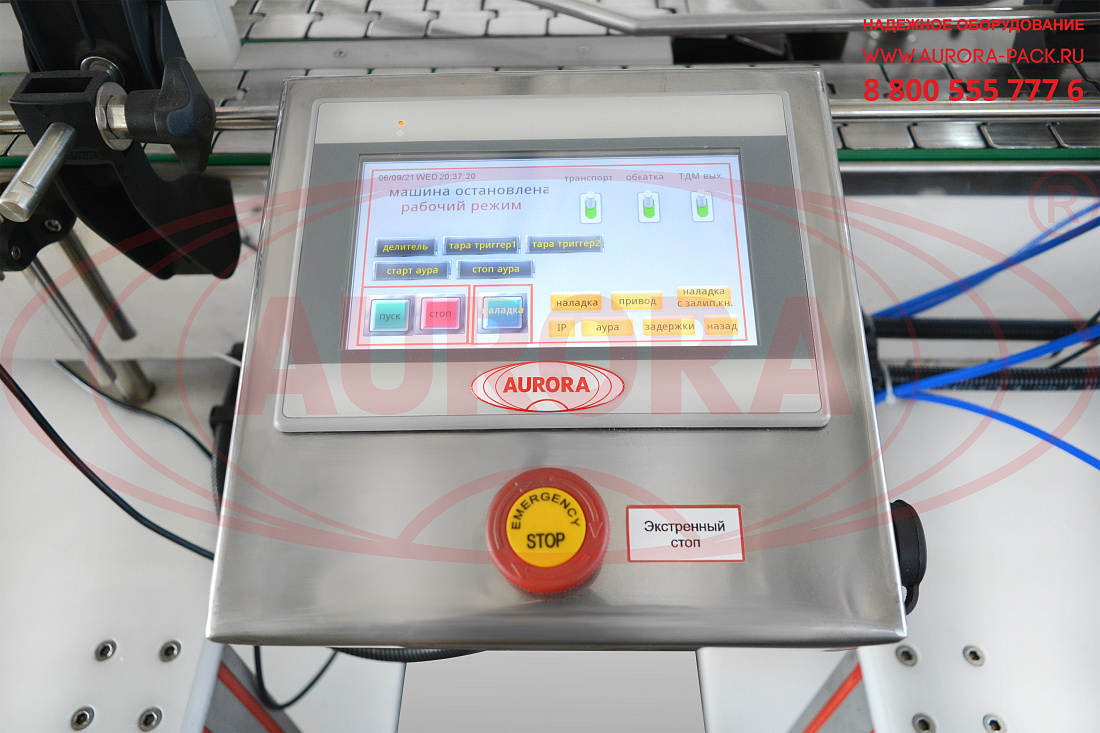

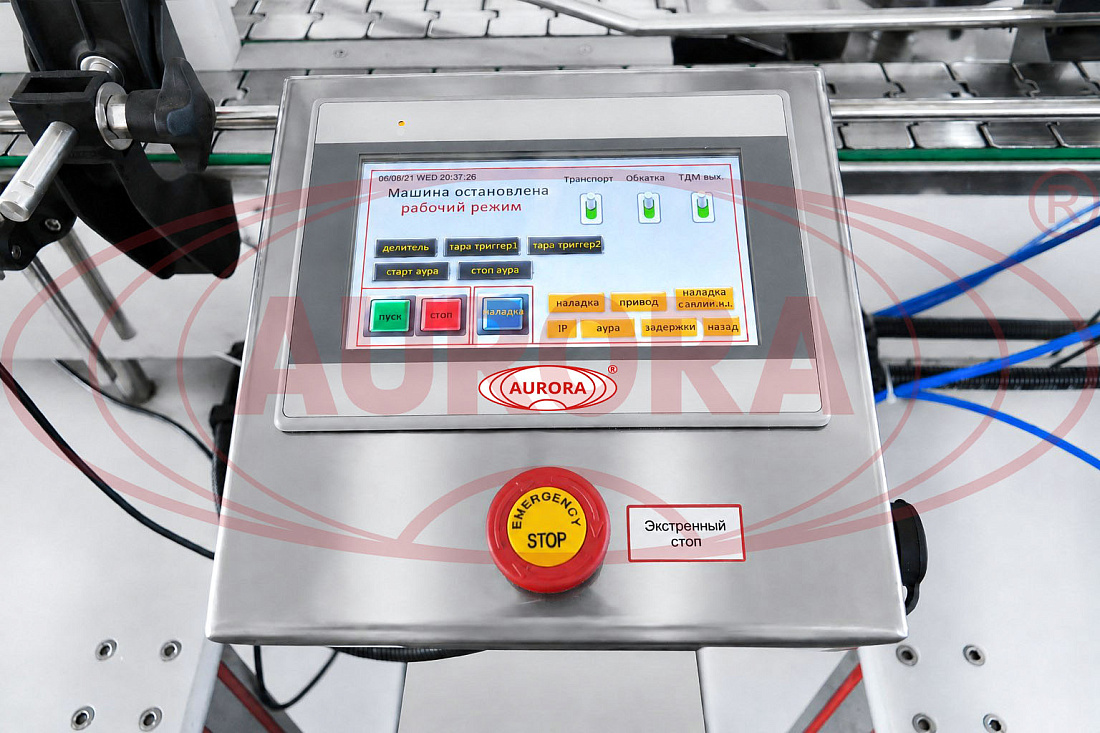

Для управления линией предусмотрена удобная панель оператора с развитым интерфейсом и широким набором опций. Реализована возможность сохранения нескольких режимов работы для разных типов флаконов.

Варианты исполнения

Данная линия имеет ряд модификаций, в том числе с автоматическим ориентатором колпачков, системой забивки колпачков, машиной для нанесения слив-этикеток и другими дополнительными станциями. По запросу мы изготавливаем вспомогательное оснащение (накопительные столы, верхний прижимной транспортер для неустойчивой тары и другие установки).

Безопасность

При производстве оборудования используется нержавеющая сталь и другие высококачественные материалы, которые проходят тщательный отбор и все необходимые проверки. Конструкция линии соответствует требованиям эргономичности, промышленной безопасности и нормам стандарта GMP.
Отрасль:
  • Косметика
  • Химия
Автоматический укупор МЗ-400Е2Л:
Тип укупорки:Закрутка с заданным моментом
Количество потоков, шт.:2
Количество укупорочных голов, шт.:2
Количество роликов укупорочной головки, шт.:4
Погрешность отбраковки, %:±5

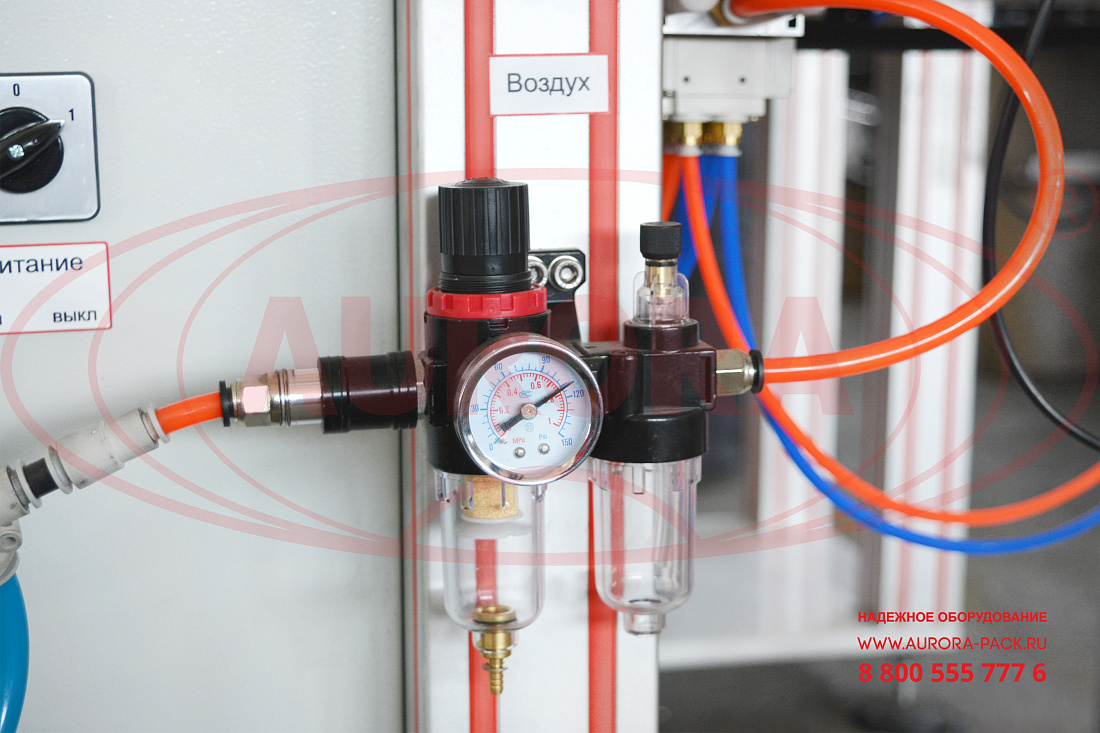

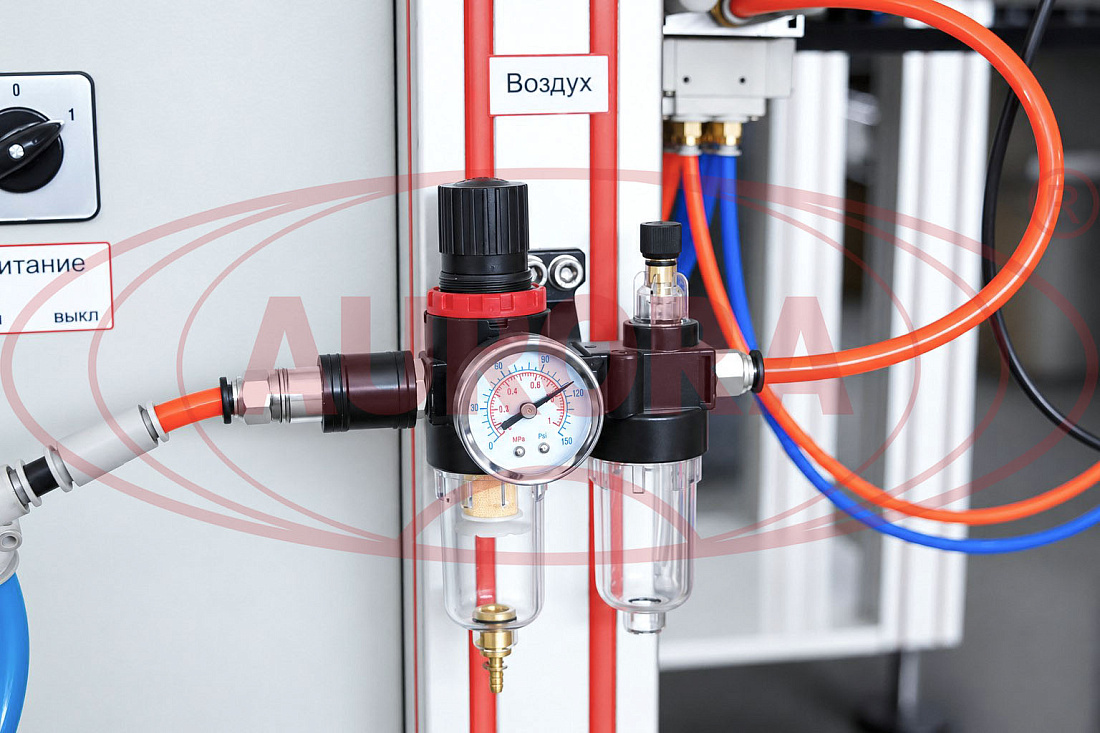

Давление сжатого воздуха, МПа:0,6-1,0
Потребляемая мощность, не более кВт:0,75
Электропитание, В/Гц:220/50
Габариты, мм:1800х1000х1700
Вес, кг:150
Этикетировочная линия АЭ-5:
Тип этикетки:Самоклеящаяся
Точность нанесения этикетки, мм:±3
Скорость раздачи, м/мин:От 3,0 до 15
Минимальная ширина этикетки:50
Минимальная длина этикетки, мм:20
Точность остановки, мм:при 10 м/мин ± 5мм
Давление сжатого воздуха, МПа:0,6-0,8
Напряжение, В/Гц:220/50
Потребляемая мощность, кВт:0,6
Габаритные размеры, мм, не более:1000×1200×1200
Вес, не более, кг:170

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
