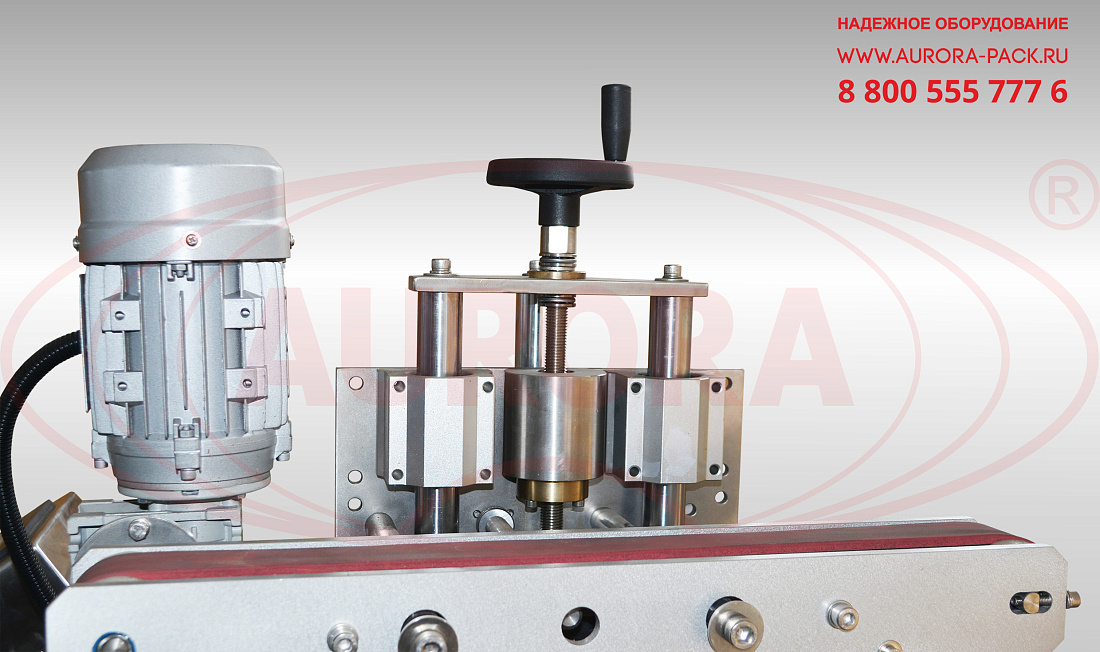

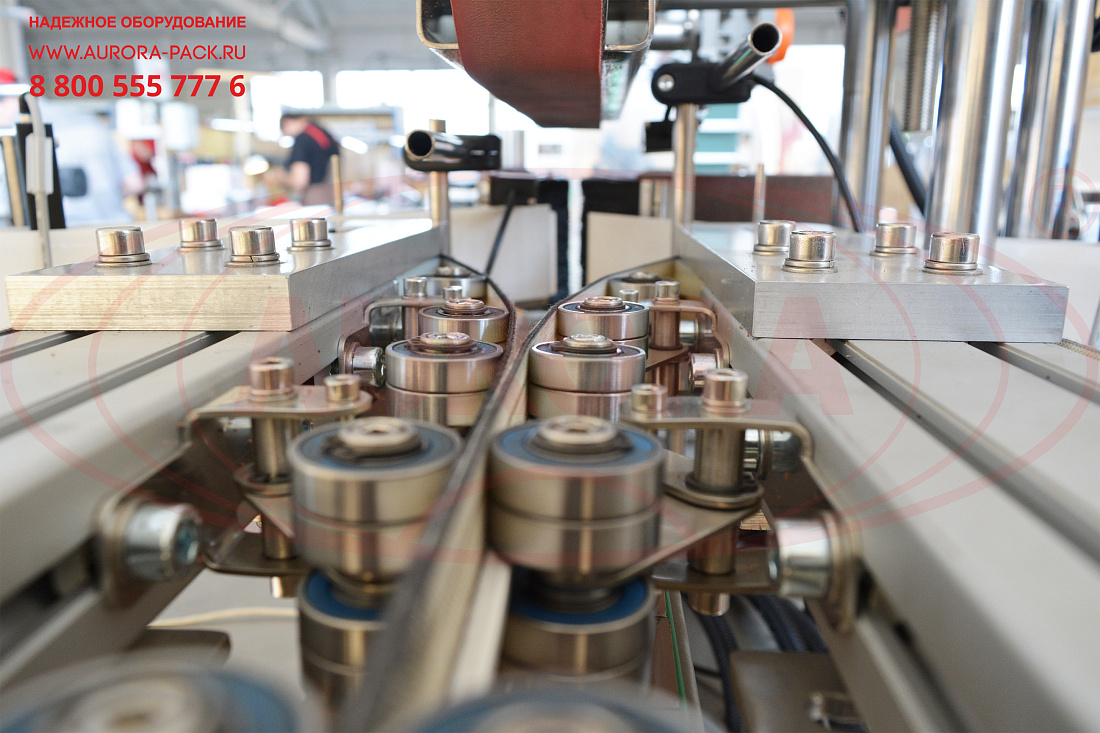

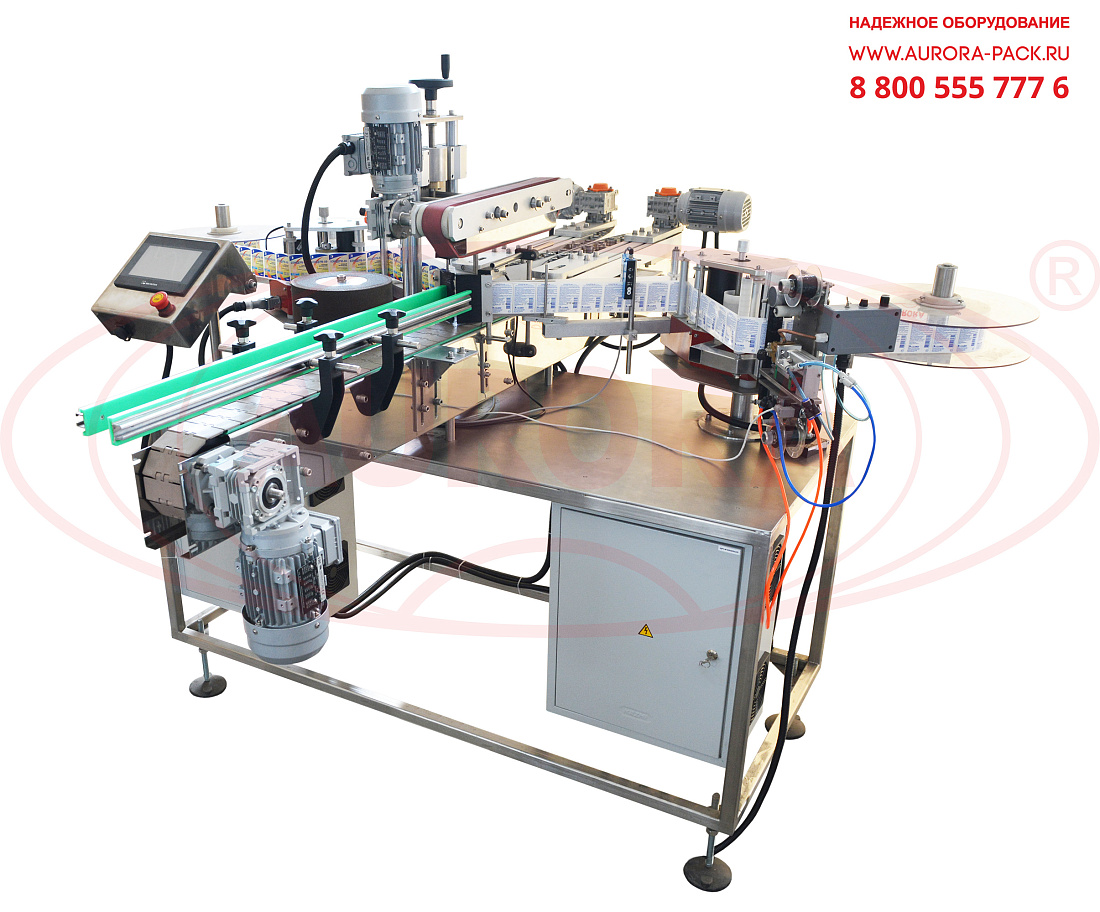

Автоматическая этикетировочная линия серии АЭ-5 в специальном создана с учетом всех особенностей лейблинга легких и неустойчивых флаконов с плоскими сторонами в поточном режиме. Машина оснащена системами ориентирования тары, благодаря которым достигается стабильно ровный ход флаконов и отсутствует риск опрокидывания. За счет работы вертикального ориентатора обеспечивается стабилизация положения тары. Горизонтальный ориентатор выполняет выравнивание, ориентирование флаконов и выдачу их в правильном положении на конвейер для транспортировки к последующей операции.

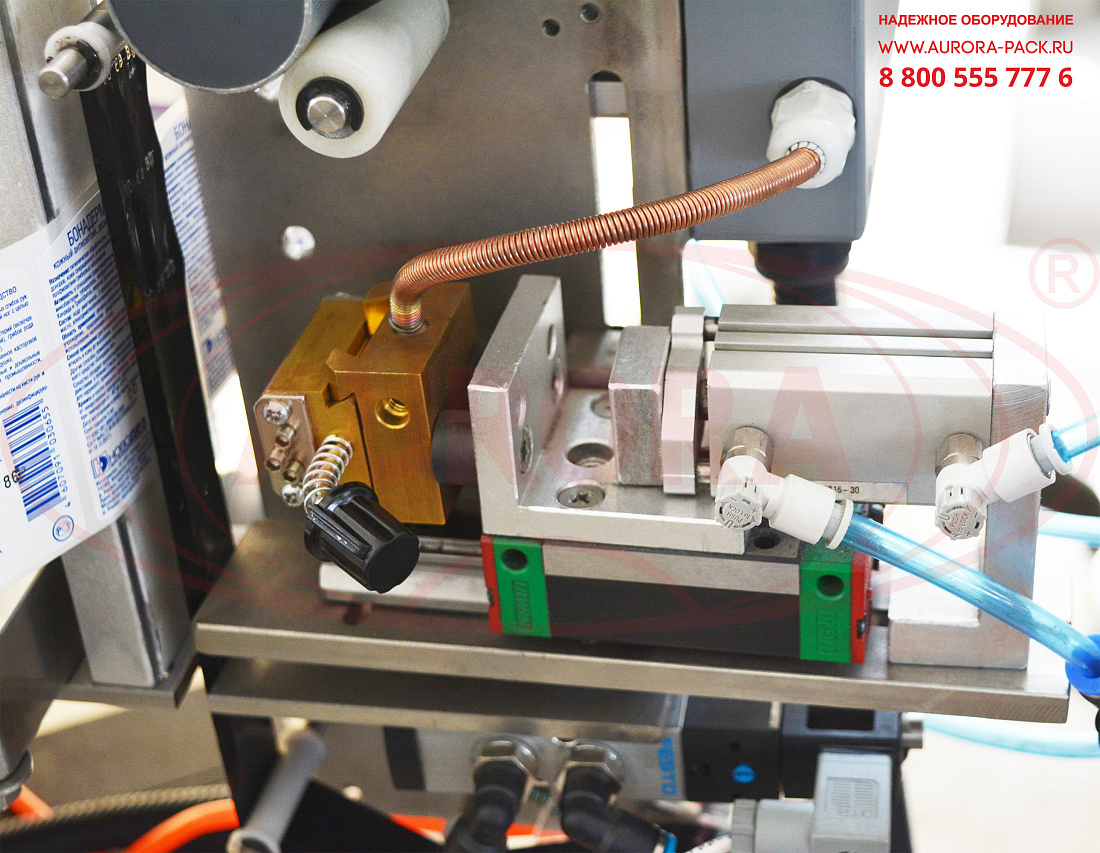

Линия выполнена с двумя аппликаторами AURO-500, которые наносят самоклеящиеся этикетки на флаконы с двух сторон. Встроенный термотрансферный принтер демонстрирует высокое качество печати даты, серии, номера и других переменных данных о продукте. Транспортировка флаконов осуществляется пластинчатым конвейером. Основной материал, используемый при изготовлении линии — нержавеющая сталь.

Назначение и область применения

Линия предназначена для этикетирования плоских ПЭТ-флаконов лейблами на самоклеящейся основе с двух сторон, ориентирования тары и разглаживания наклеенных этикеток. Оборудование успешно используется в деятельности компаний, выпускающих косметику, антисептики, фармпрепараты, ветеринарные продукты, гигиенические товары, бытовую химию.

Принцип работы

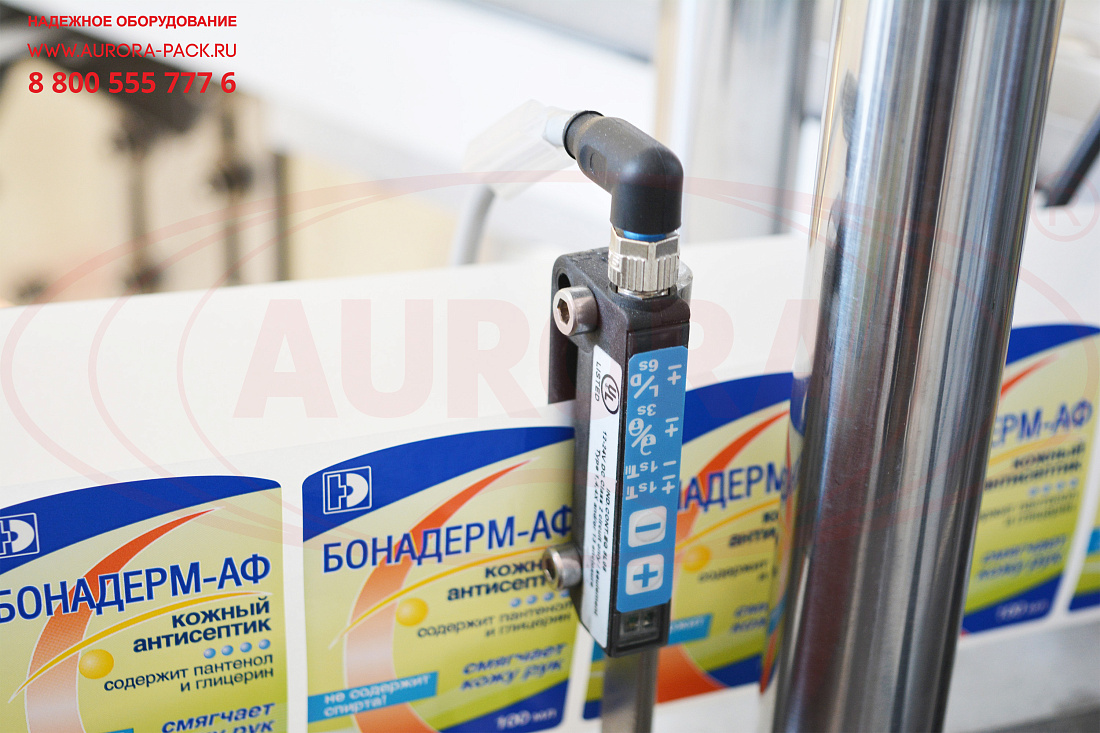

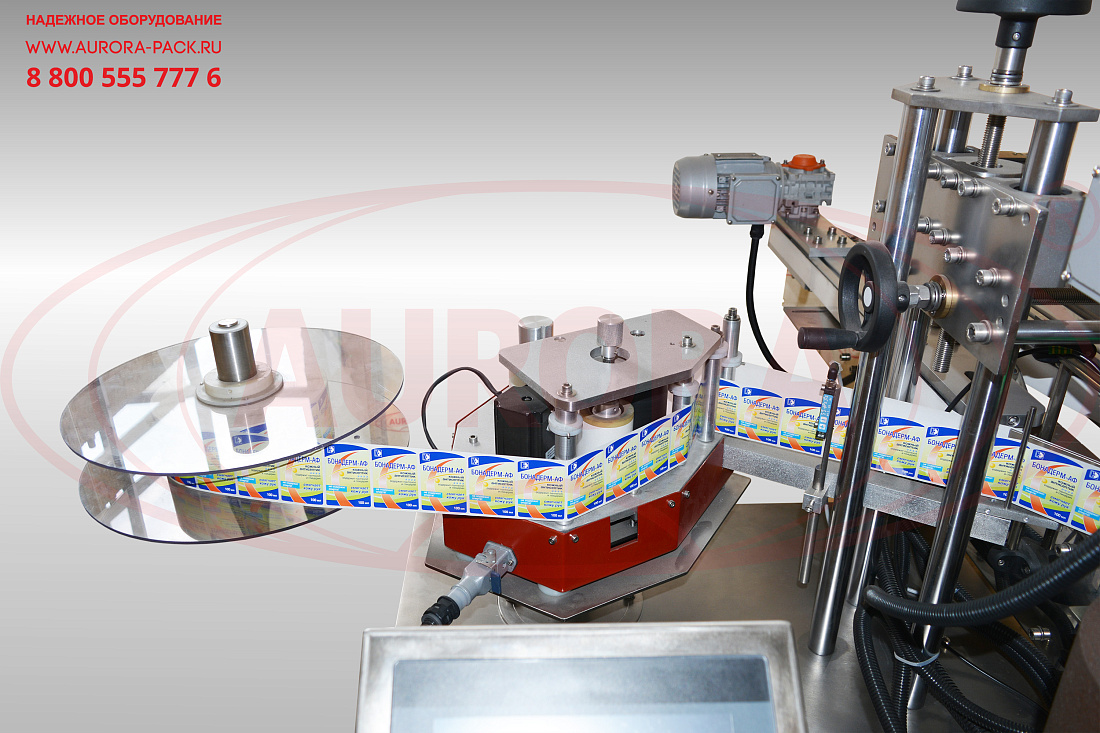

Тара по транспортеру попадает в зону действия ориентаторов, которые выравнивают ее положение. Далее флакон поступает на участок с аппликаторами. Отделение этикеток от носителя происходит за счет перегиба подложки из силиконизированной бумаги вокруг адаптера установки. Подложку протягивает ведущий ролик, соединенный с валом шагового привода аппликатора. Работой привода управляют два датчика: датчик флакона и датчик этикетки. Датчик флакона запускает привод аппликатора при входе упаковки в зону его действия. При протяжке подложки рулона лента перегибается вокруг адаптера, одна этикетка отделяется от подложки и захватывается упаковкой. После этого прижимные щетки приглаживают этикетку на упаковке, обеспечивая максимально плотное распределение полотна по поверхности.

Основные элементы

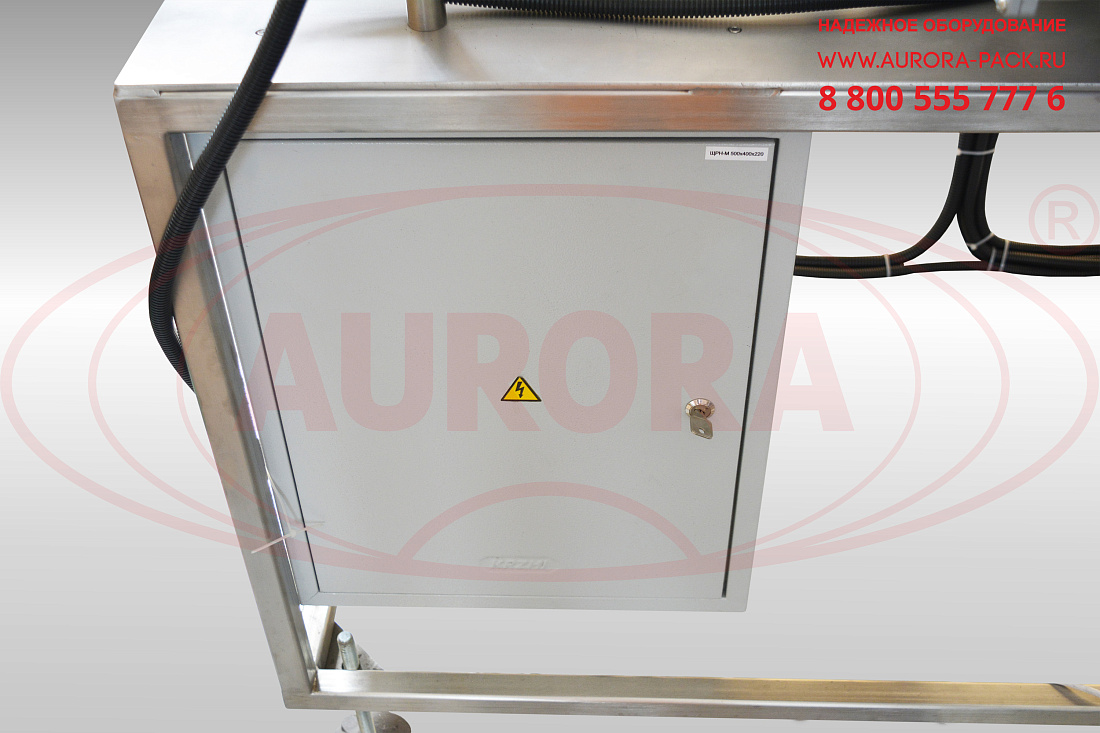

  • Шкафы с электрокомпонентами;
  • Панель управления;
  • Транспортер;

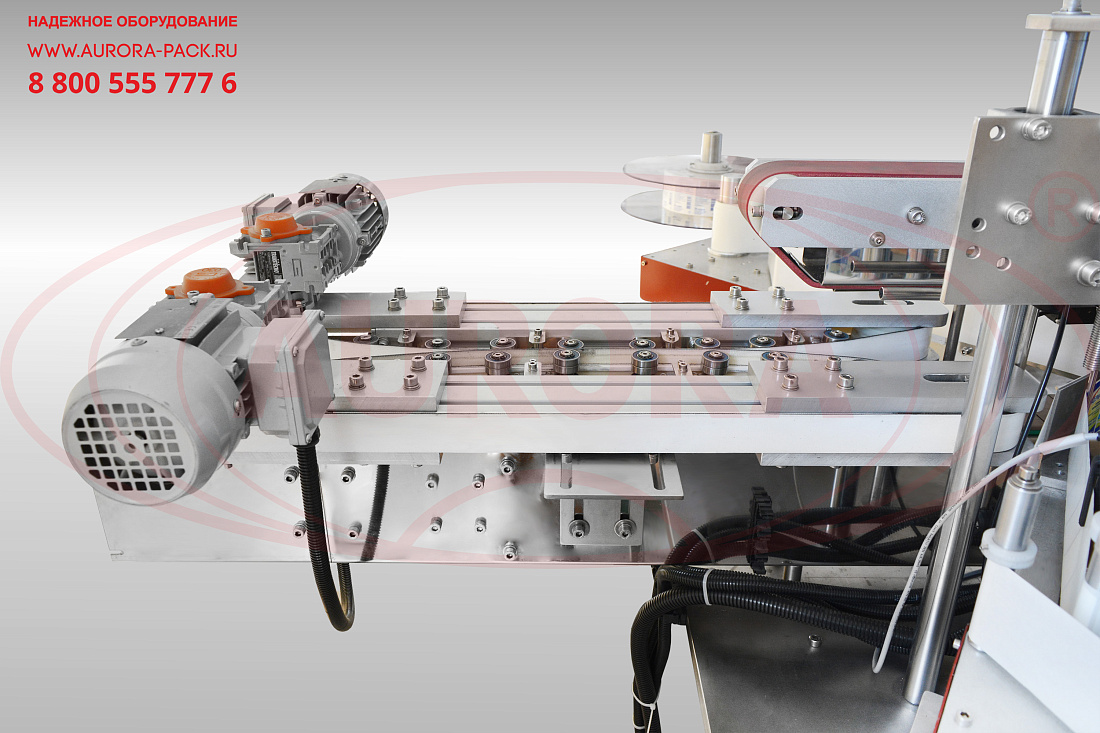

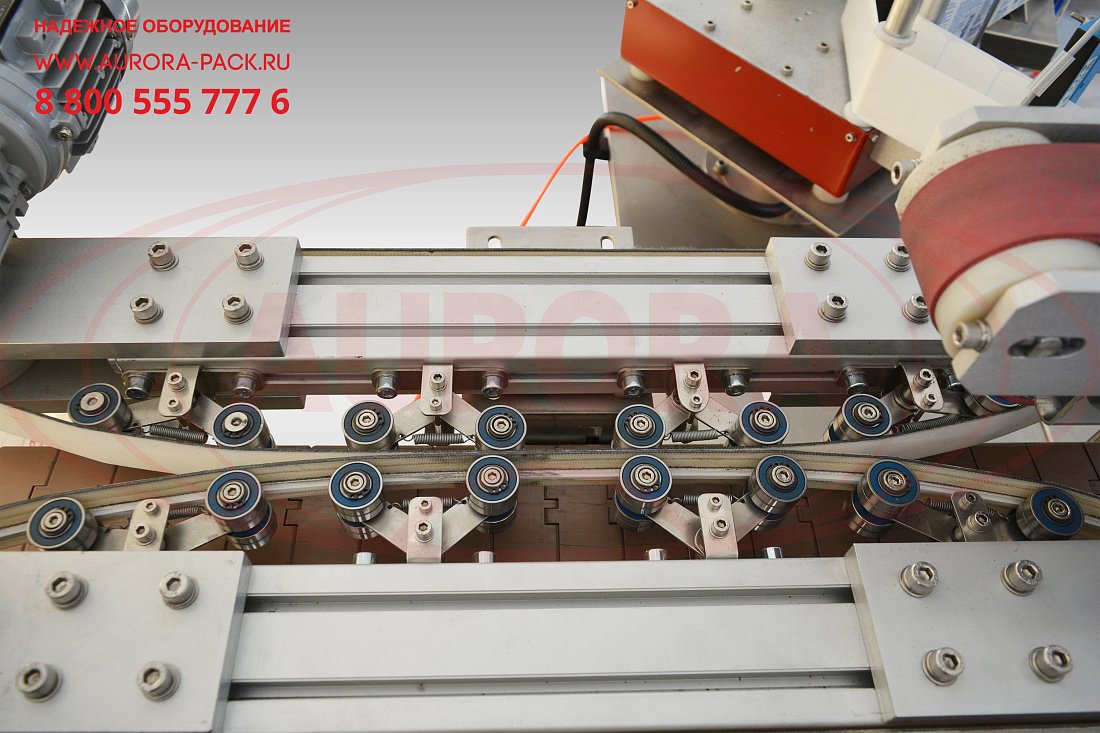

  • Ориентатор горизонтальный;
  • Ориентатор вертикальный;
  • Аппликатор-1;
  • Датчик тары;

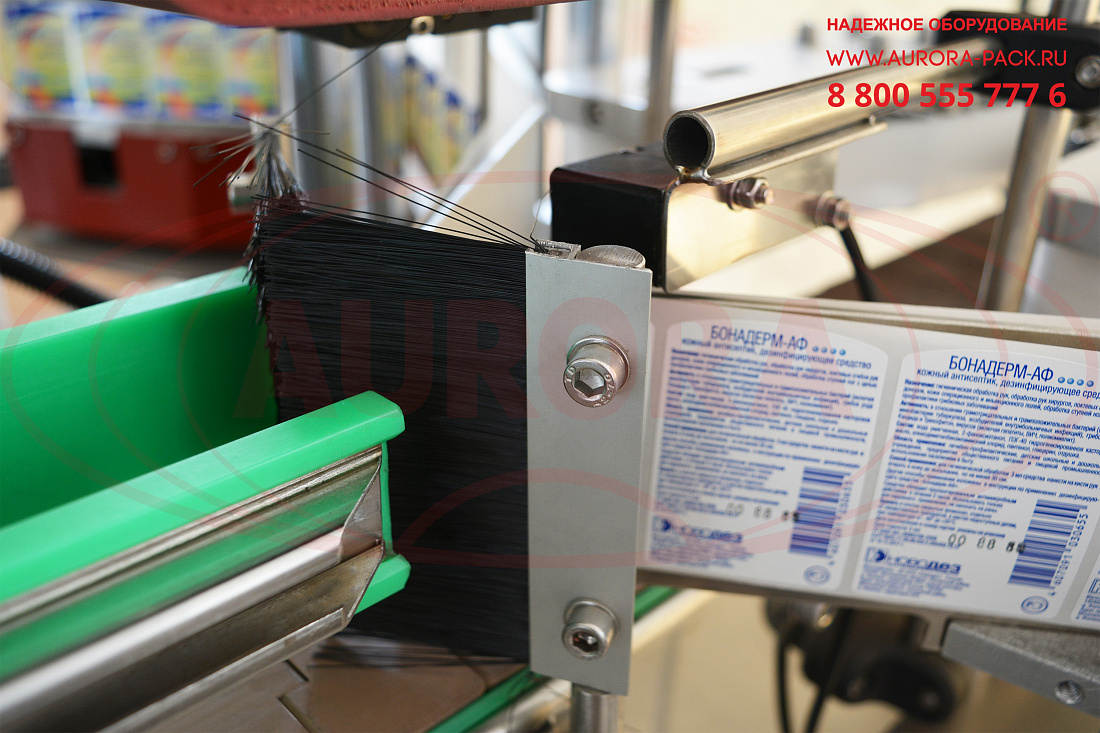

  • Прижим (обкатчик);
  • Аппликатор-2.

Преимущества

  • Адаптивность к работе с разноформатными плоскими флаконами;
  • Одновременное двустороннее этикетирование;
  • Система вертикального и горизонтального ориентирования тары;
  • Синхронизация выполнения всех операций цикла;
  • Возможность интеграции в линии розлива и упаковки.

Универсальность

Возможности линии позволяют выполнять переналадку для использования этикеток и флаконов различных типоразмеров.

Удобство работы

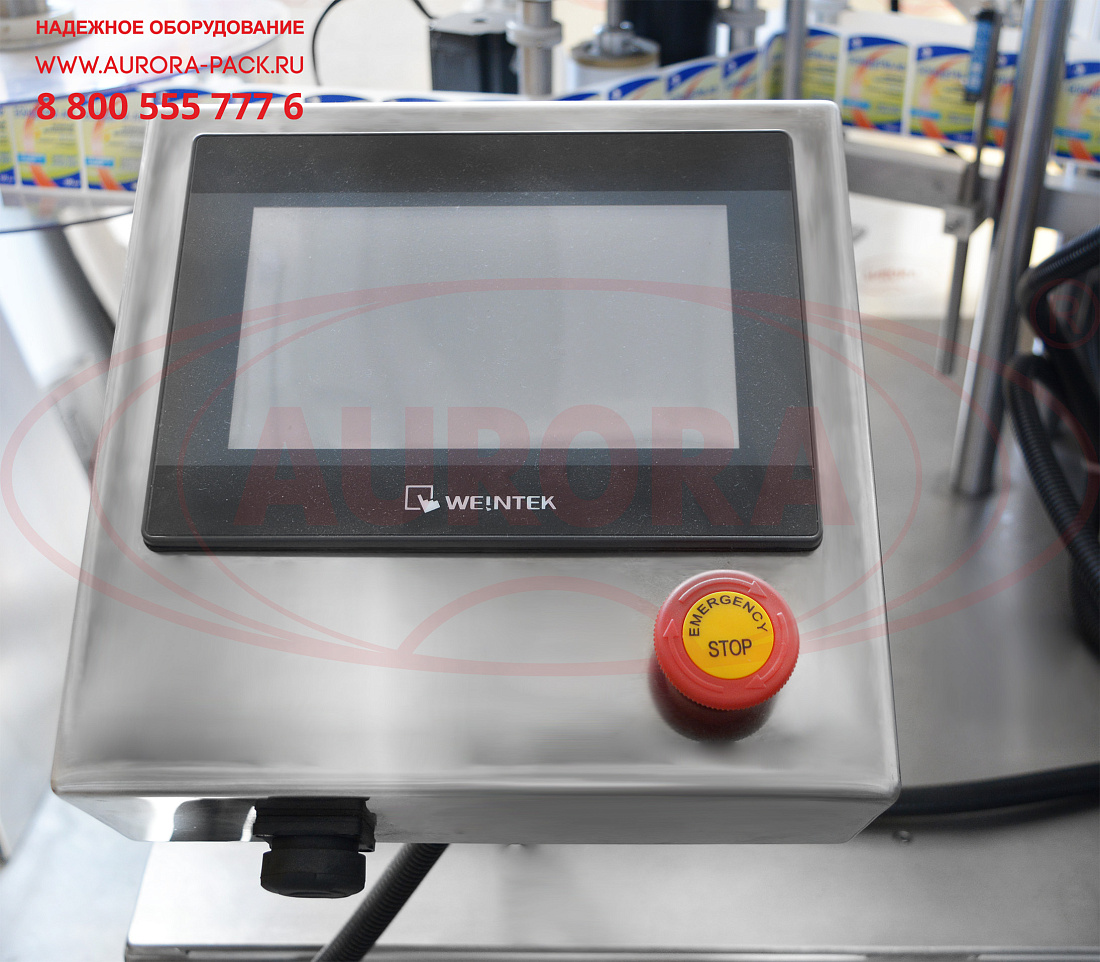

Линия управляется при помощи пульта оператора с сенсорной панелью управления, на котором отображаются все данные о текущих процессах. Предусмотрена возможность выбора и запоминания программ для разных видов тары. Оператор может выполнить пробный пуск каждого участка.

Варианты исполнения

Этикетировочная линия АЭ-5 выпускается в модификациях, адаптированных к работе с различными видами тары — овальными, цилиндрическими флаконами, бутылками и другими емкостями. Количество аппликаторов, тип обкатки и другие элементы могут изменяться в соответствии с необходимыми параметрами.

Безопасность

Полная автоматизация, комплектация датчиками и встроенная система защи-ты от перегрузок обеспечивают безопасную и эффективную работу оборудо-вания.

Отрасль:
  • Косметика
  • Комплексное оснащение фармацевтического производства
  • Пищевое производство
  • Ветеринария
  • Химия
По субсидии?: показывать
Производительность, шт/час, до:2000
Тип аппликатора, 2 шт.:AURO-500
Тип датера:Термотрансферный
Тип транспортера:Пластинчатый, линейный
Скорость раздачи, м/мин:От 3,0 до 15
Точность нанесения этикетки, мм:±3
Напряжение, В/Гц:220/50
Потребляемая мощность, кВт:1,2
Габаритные размеры, мм, не более:1500х1400х1300
Вес, не более, кг:150

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
