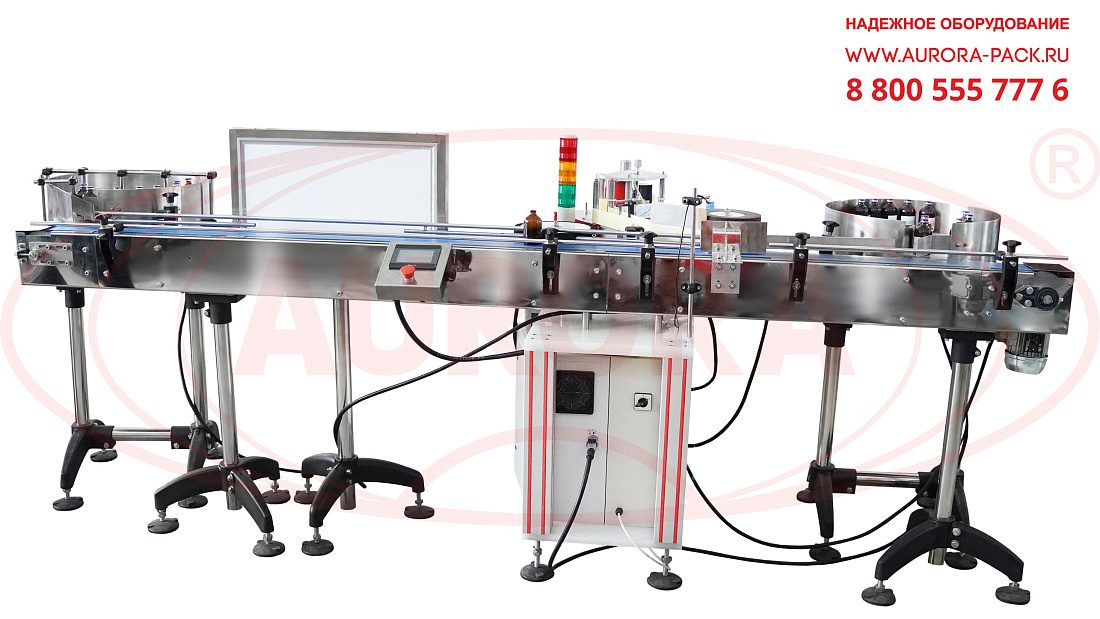

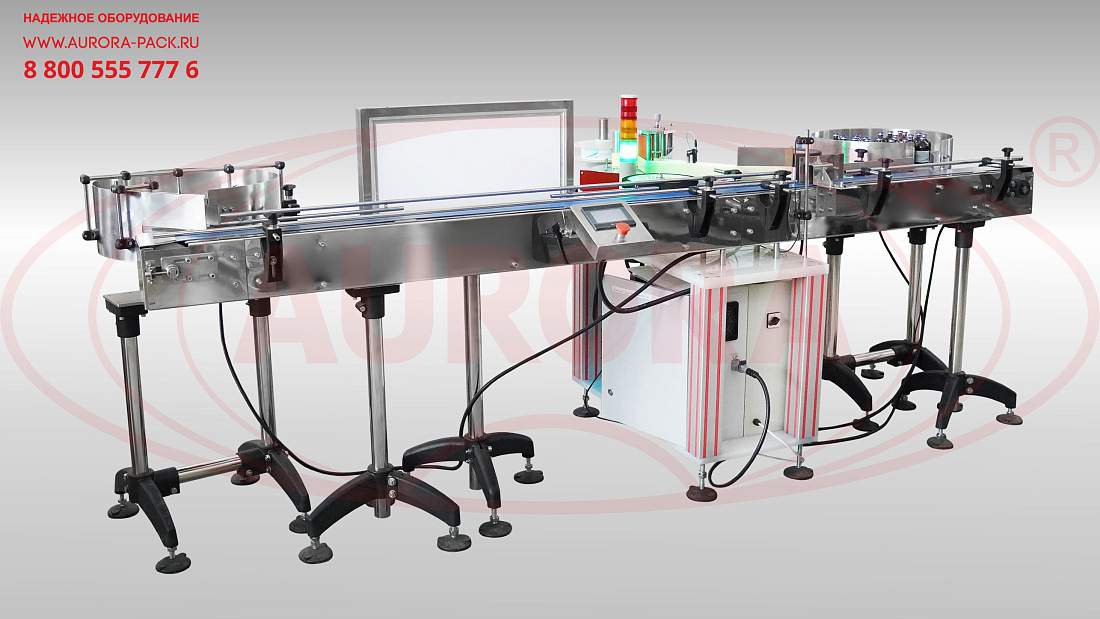

Линия этикетировки стеклянных цилиндрических флаконов АЭ с каплеструйным принтером

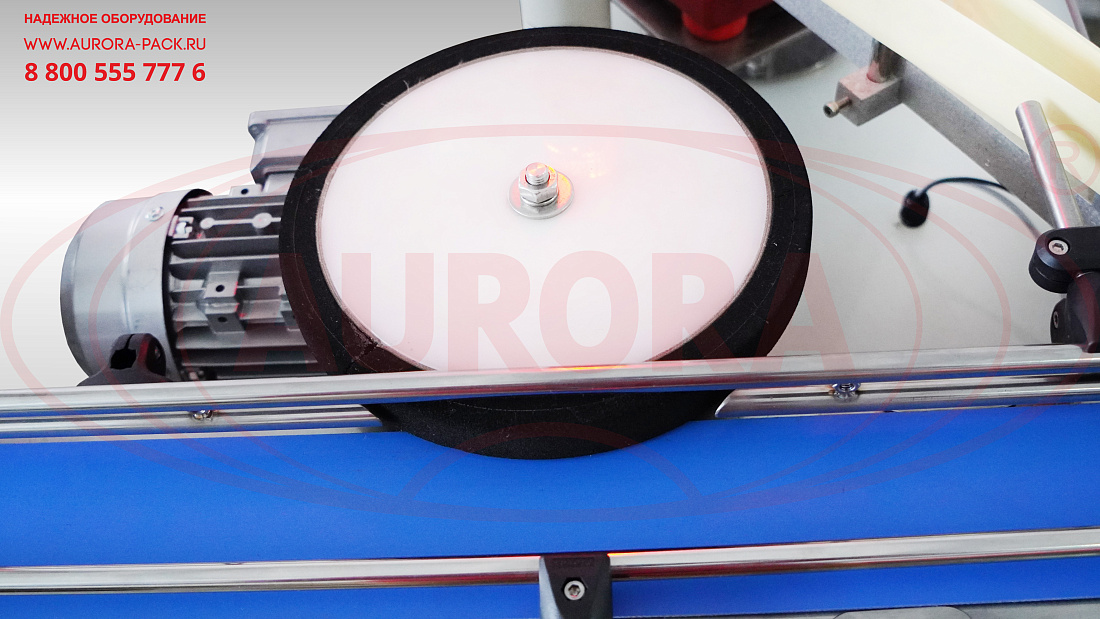

Высокоскоростная линия этикетирования серии АЭ-5 представлена в универсальном исполнении с адаптацией к лейблингу медицинских и других стеклянных флаконов. Установка оснащена ленточным транспортером, аппликатором этикеток, делителем тары и обкатчиком. Скорость работы аппликатора развивается до 10 м/мин. Дисковый обкатчик предназначен для равномерного разглаживания этикеток при этикетировке тары цилиндрической формы. Операция обкатки реализуется сразу после аппликации.
Для распределения потока тары на транспортере с необходимым интервалом перед зоной этикетировки установлен делитель тары. Работа аппликатора запускается по сигналу оптического датчика, который фиксирует появление новой тары на позиции. Этикетки выдаются с датой, предварительно нанесенной высокоточным каплеструйным принтером. Линия оснащена современным интерфейсом управления с возможностью выбора различных программ работы.

Назначение и область применения

Линия этикетировки и датировки АЭ-5 предназначена для нанесения непрозрачных этикеток на самоклеящейся основе на цилиндрическую тару с последующей обкаткой, а также для нанесения даты или другой информации на этикетку при помощи каплеструйного принтера. Оборудование соответствует требованиям GMP, что позволяет применять его в фармацевтической, ветеринарной и косметической отрасли. Установка также используется для лейблинга косметики и бытовой химии.

Принцип работы

Тара поступает по транспортеру в зону работы делителя, который задерживает ход флаконов, обеспечивая поступление на участок этикетирования с заданным интервалом. При входе флакона в зону работы оптического датчика запускается привод аппликатора. Далее происходит отделение этикетки от подложки, которую затем захватывает проходящий флакон. После этого обкатчик прикатывает этикетку на флакон. Тара перемещается на выходной стол или следующий технологический этап (в зависимости от комплектации).

Основные элементы

• Транспортер;

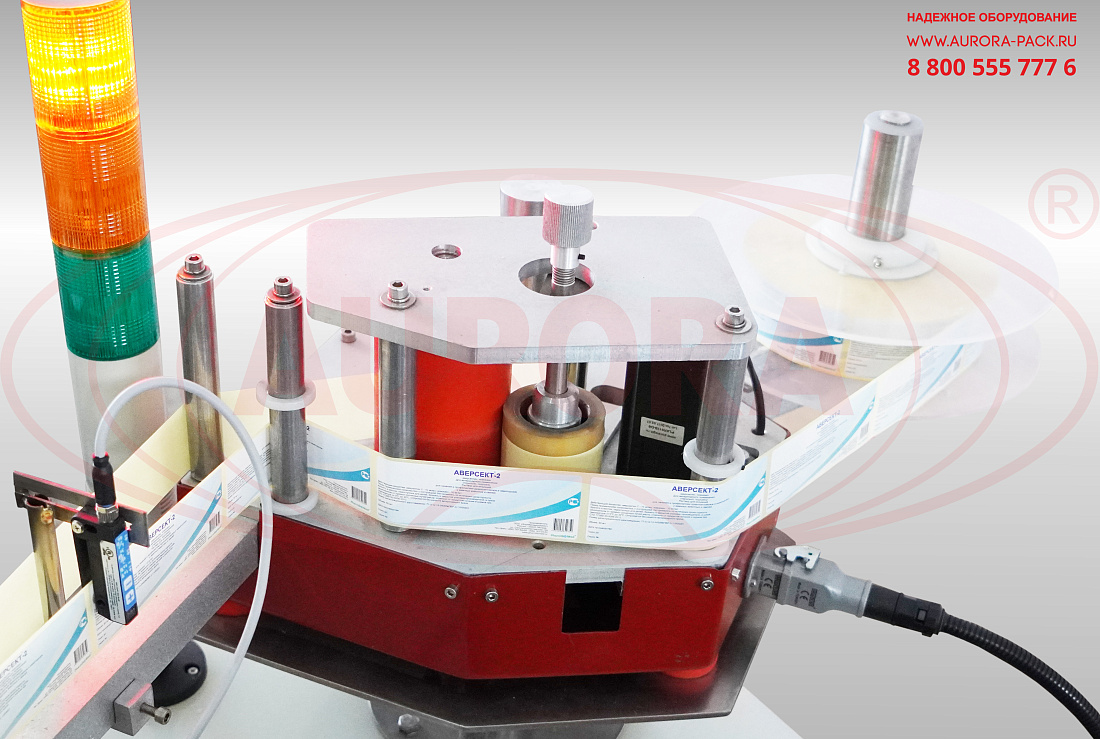

• Аппликатор этикеток AURO-500;
• Обкатчик этикеток;
• Каплеструйный принтер Markem-Imaje 9018;
• Делитель тары;
• Электродвигатель транспортера;
• Панель управления;
• Шкаф с электрокомпонентами.

Преимущества

• Высокая скорость работы;
• Соблюдение интервала поступления тары;
• Точная и ровная аппликации этикетки;
• Отсутствие «воздушных пузырей» за счет работы обкатчика;
• Простота и удобство эксплуатации.

Универсальность

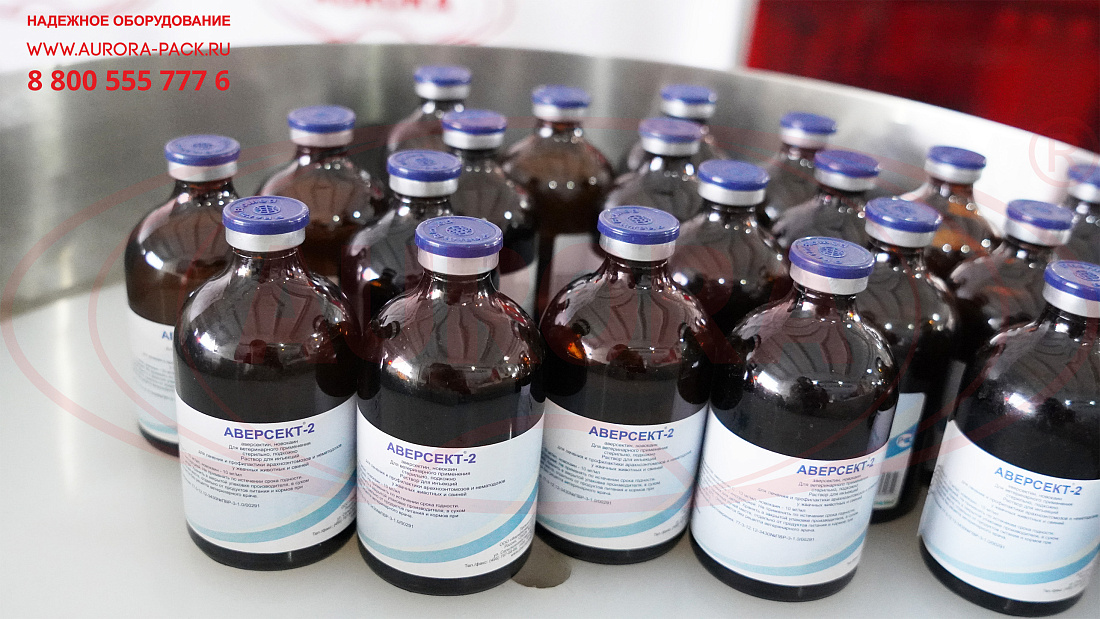

Данная линия адаптирована к лейблингу цилиндрических флаконов 4-х типов, имеющих различную форму и объем.

Удобство работы

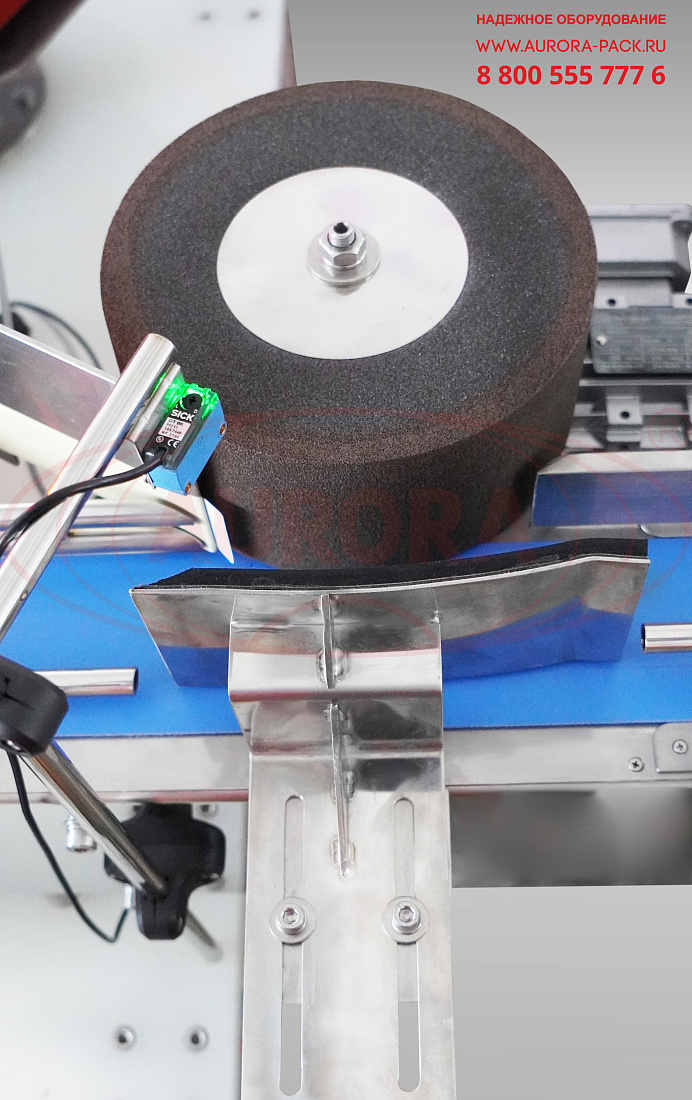

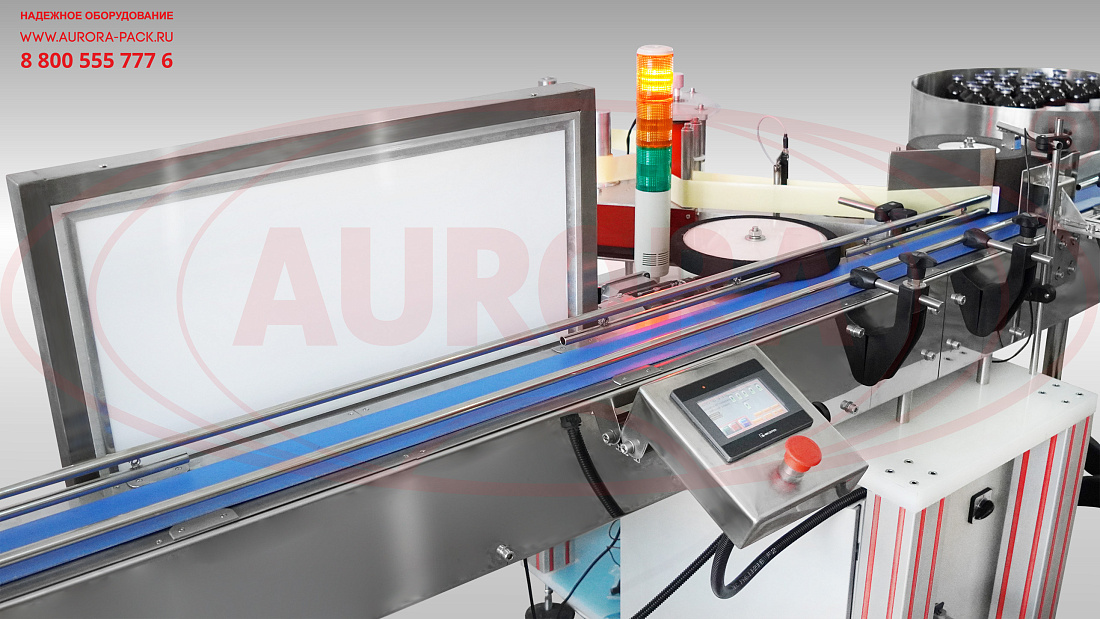

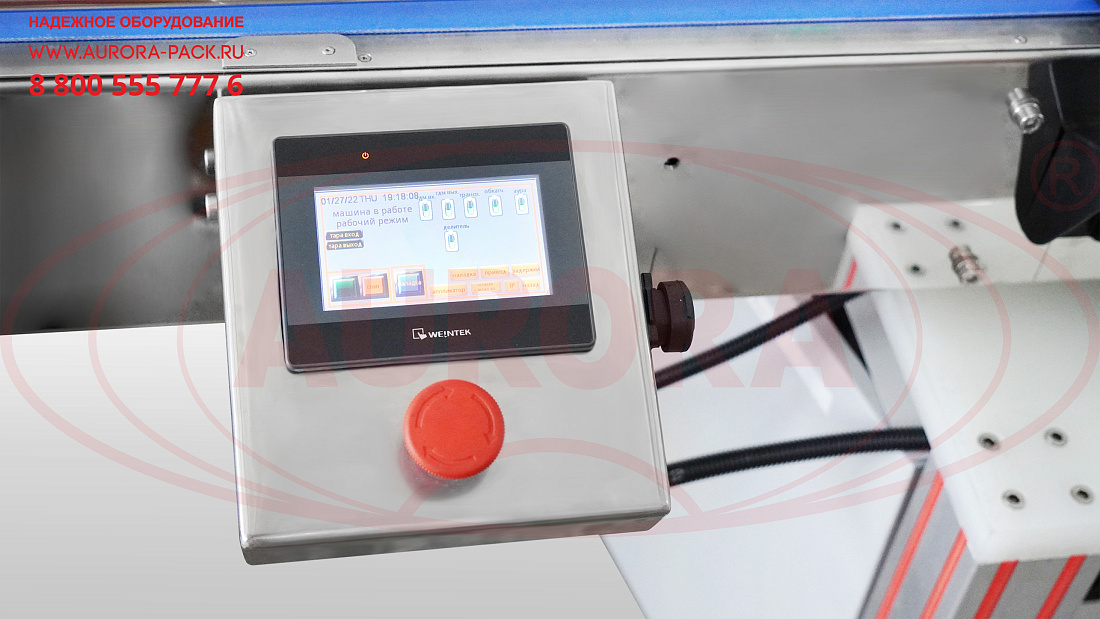

Настройки скорости транспортера, делителя, обкатчика, время задержек и другие параметры работы линии задаются при помощи сенсорной панели управления. Датчик этикетки регулируется по высоте так, чтобы оптический элемент датчика находился в зазоре между этикетками. Также, передвигая датчик по штанге, можно отрегулировать предвылет этикетки. После ввода и сохранении в памяти данные настройки сохраняются, в том числе после отключения линии от питания, что не требует перенастраивать машину при каждом запуске.

Варианты исполнения

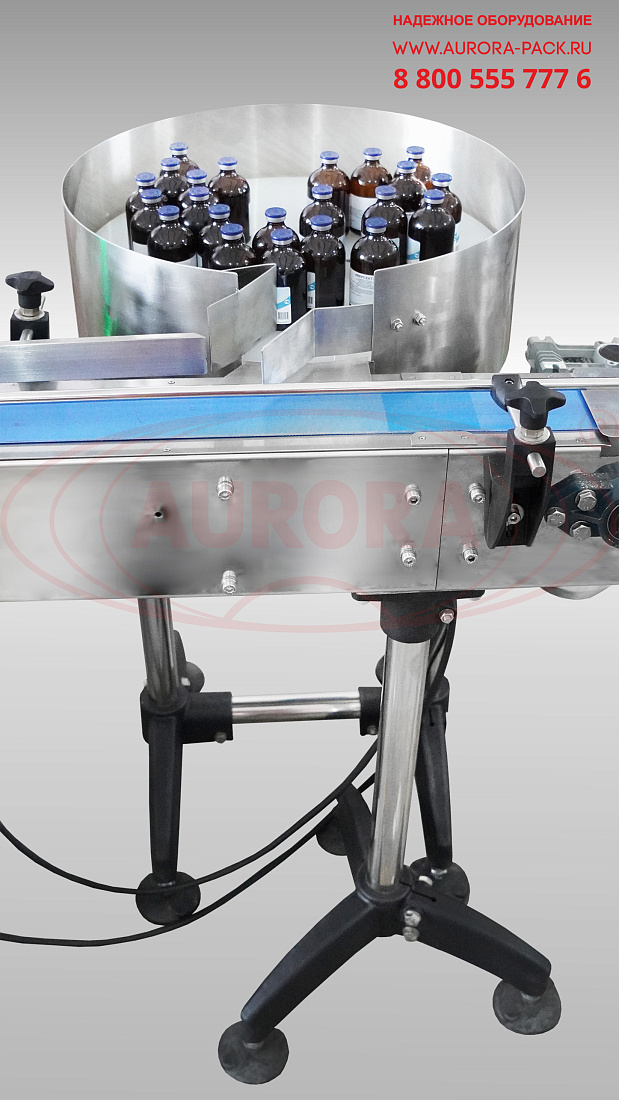

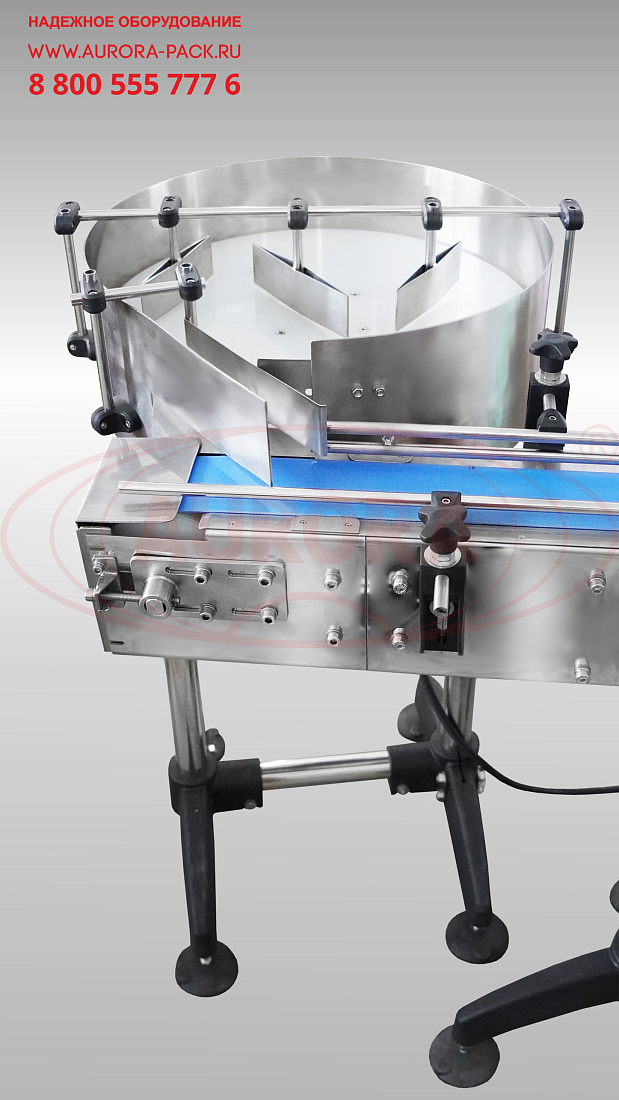

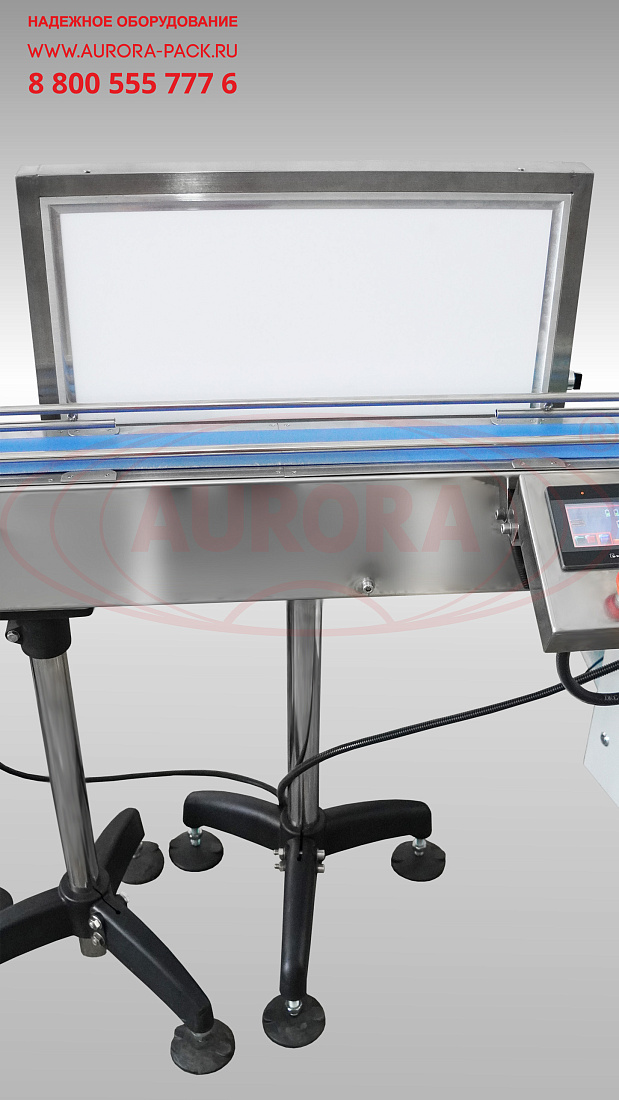

Линия изготавливается в стандартном варианте исполнения и с расширенной комплектацией, включающей входной и выходной поворотные столы, а также инспекционную панель.

Безопасность

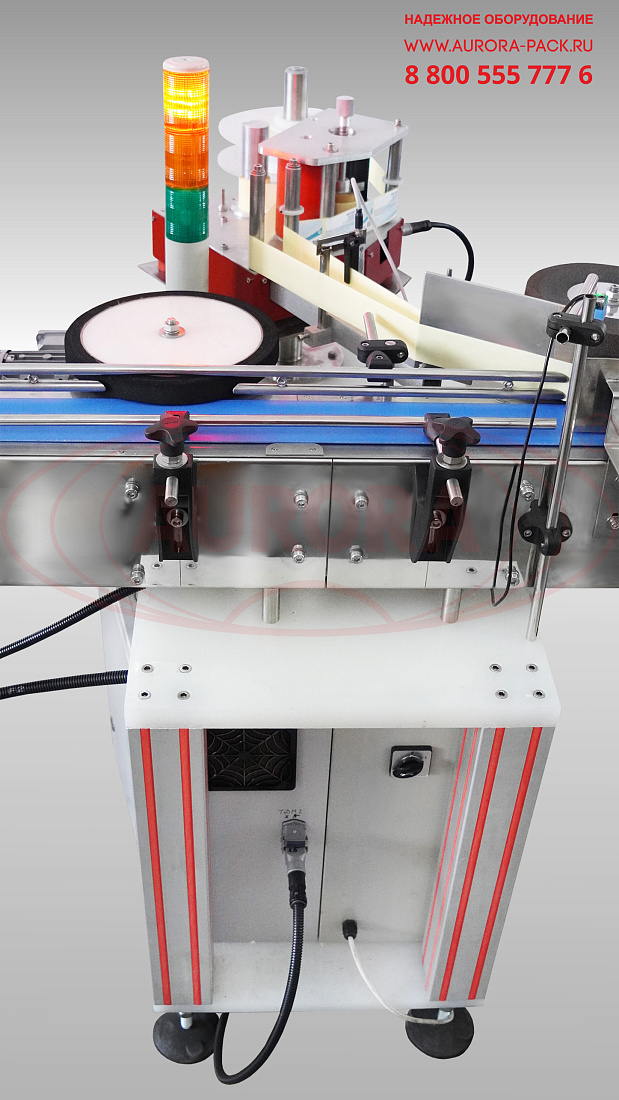

Линия оснащена системой экстренного отключения «Аварийный стоп» и светосигнальной колонной, которая отображает текущее состояние оборудования и оперативно оповещает о необходимости заправки полотна этикеток.
