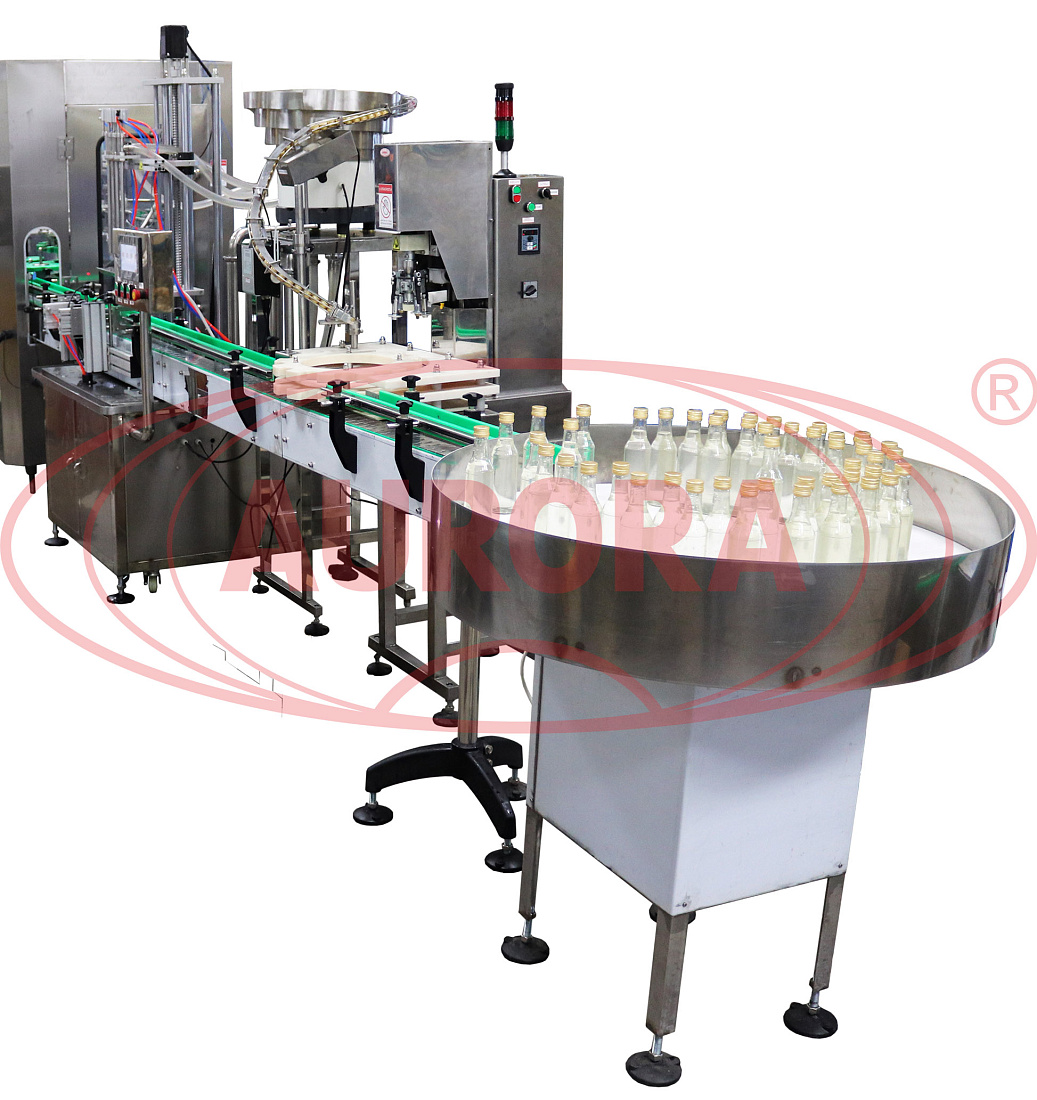

Линия ополаскивания, розлива и укупорки Мастер-Фуд — это высокопроизводительный комплекс, разработанный специально для упаковки сиропов и топингов. Линия представляет собой многофункциональный модуль с участками загрузки/выгрузки тары, ополаскивания, дозирования, ориентирования винтовых колпачков и укупорки. Выделенный моечный блок имеет оригинальное устройство с системой захвата и переворачивания бутылок. Мощный дозатор производит точное наполнение сразу четырех бутылок. Модуль укупорки оснащен ориентатором вибрационного типа (виброориентатором) и делительным диском на 12 позиций. Связующим звеном между зонами является пластинчатый транспортер линейного типа.

Прецизионная система управления на основе PLC обеспечивает простоту и удобство управления машиной. Благодаря полной автоматизации исключается влияние человеческого фактора на результаты технологических процессов и обеспечивается стандартизация выпускаемой продукции.

Назначение и область применения

Линия Мастер-Фуд предназначена для реализации полного цикла упаковки горячих сиропов и топингов в бутылки — ополаскивания тары, розлива продукта и укупорки с последующей выгрузкой на накопительный стол. Комплекс разработан для компаний пищевой отрасли, но может быть адаптирован для эксплуатации на фармпроизводствах, косметических фабриках и в деятельности других индустриальных направлений.

Принцип работы

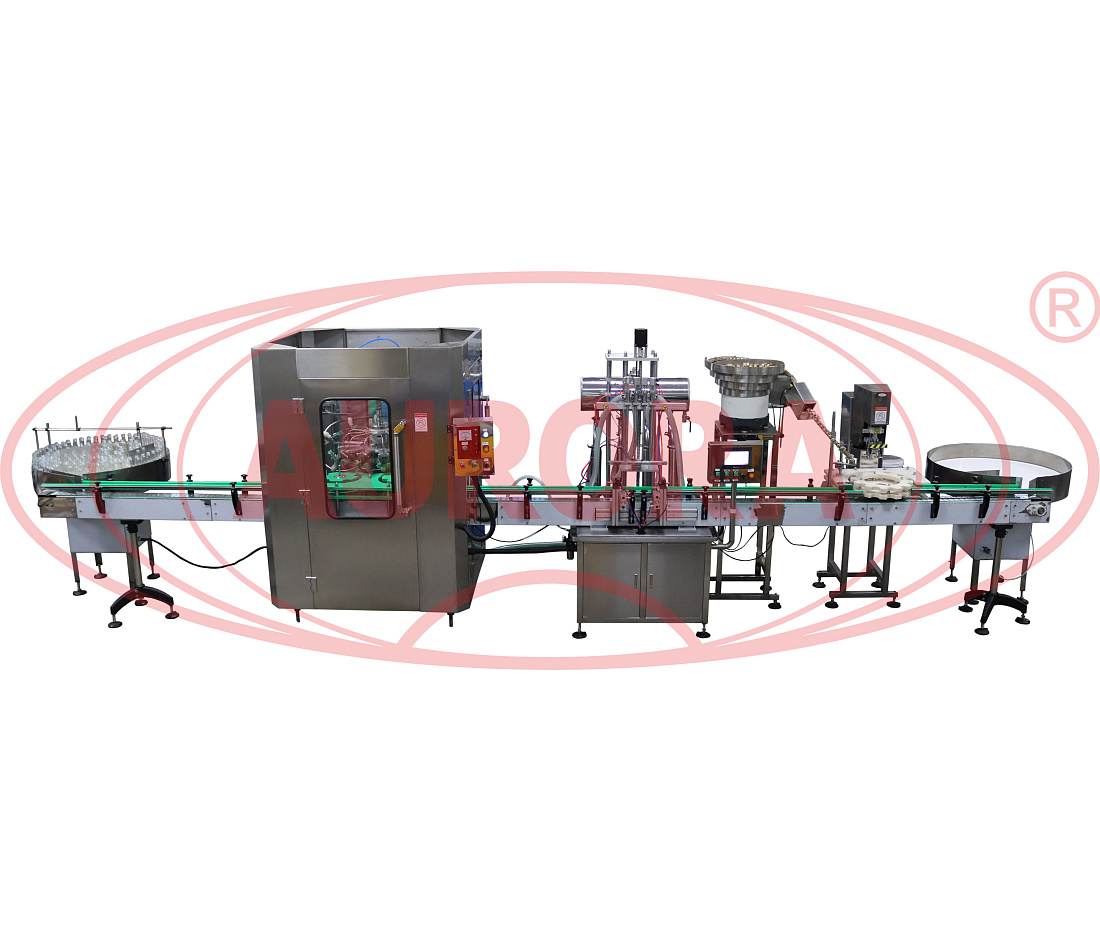

Тара поступает на транспортер с входного стола и перемещается в секцию ополаскивания. Каждая единица тары захватывается специальным держателем, переворачивается и омывается жидкостью изнутри и снаружи. После этого емкости возвращаются на конвейер. Специальный датчик отсчитывает проход четырех бутылок, после чего срабатывают пневмоотсекатели, и движение тары приостанавливается. Сопла одновременно опускаются в бутылки и наполняют их продуктом. Затем наполненные продуктом бутылки попадают на делительный диск, где поочередно завинчиваются (укупориваются) на укупорочном модуле МЗ-400Е2М (тип укупорки — накатка резьбы на алюминиевый винтовой колпачок), после чего переходят на выходной накопительный стол.

Основные элементы

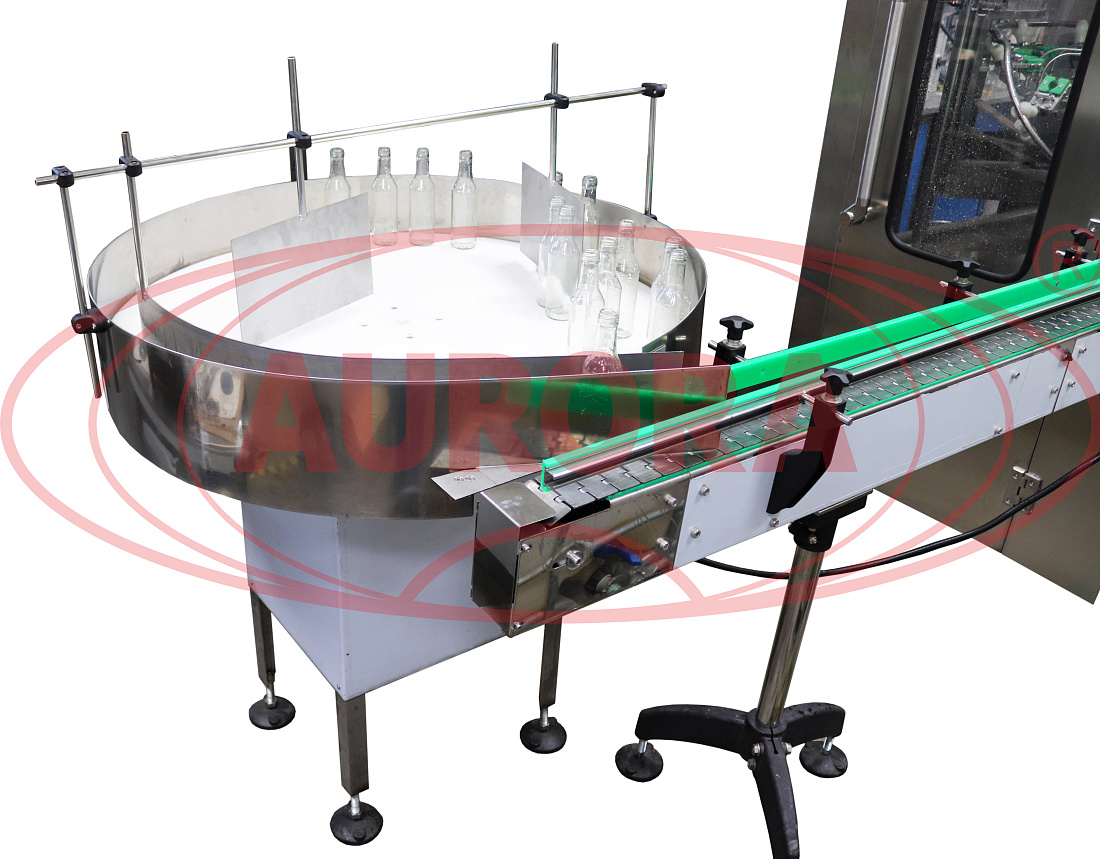

  • входной стол ТДМ-600;
  • выходной стол ТДМ-600;
  • линейный транспортер;
  • установка ополаскивания МО-3000Р;

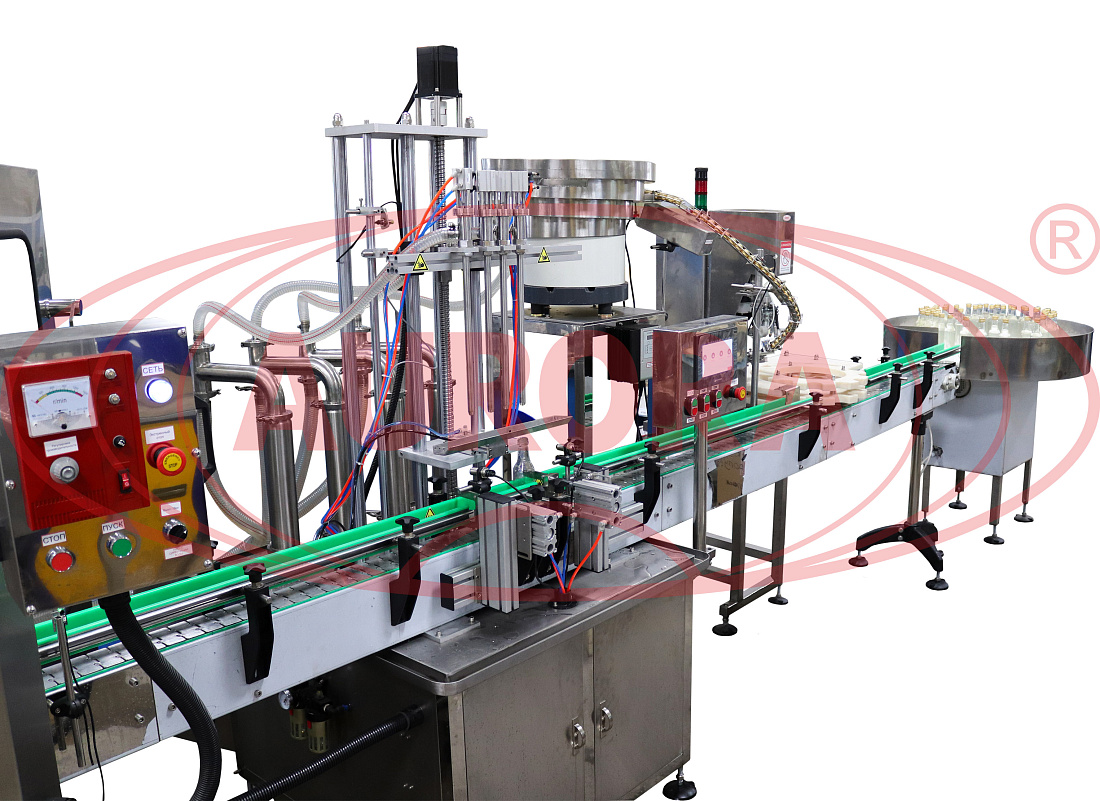

  • линейный четырехсопельный дозатор МД-500ДЛ;
  • укупор МЗ-400Е2Л;
  • виброориентатор со склизом;
  • панель управления.

Преимущества

  • Высокая степень согласованности работы всех узлов;
  • При ополаскивании тара прочно удерживается за счет специальных захватов;
  • Дозирующий узел реализует высокоточный розлив без разбрызгиваний и вспенивания;
  • Закрутка производится в соответствии с величиной заданного момента;
  • Уход за машиной максимально прост и не требует больших временных и трудовых затрат.

Универсальность

Основные узлы линии могут быть переналажены для работы с тарой широкого диапазона форматов и продуктами разной консистенции.

Удобство работы

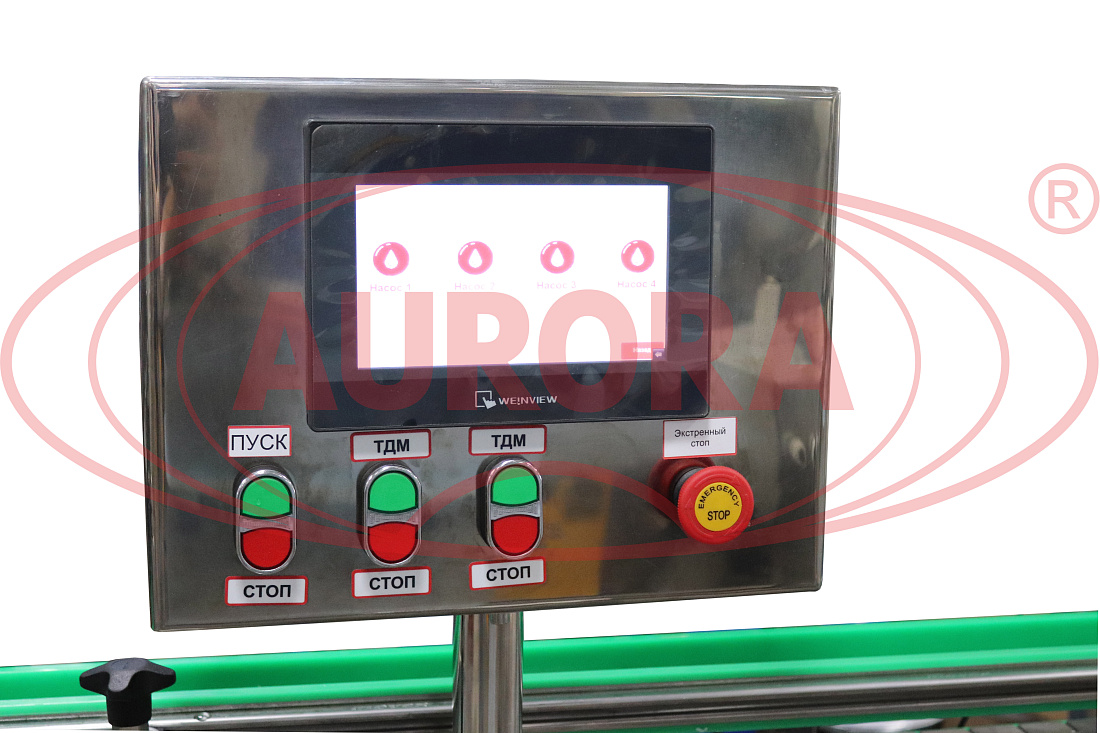

Регулировочные элементы установок имеют эргономичное расположение, позволяющее доступным образом производить наладку. Настройка скорости и других параметров работы осуществляется на общей панели управления.

Варианты исполнения

Линия выпускается в различных модификациях. Мы предлагаем большой выбор моделей моечных агрегатов, дозаторов, укупорочных головок и других составляющих для оснащения комплекса в соответствии с индивидуальными предпочтениями заказчиков.

Безопасность

Наличие пневматических элементов обеспечивает безопасность работы установки.


Производительность: не более 2000 шт/час
Габариты, мм (Д х Ш х В): 6400х2500х2000 мм
Температура разливаемого продукта: не более 40 °С
Точность дозирования: Погрешность: +-5%
Мощность: 3,5 кВт
Напряжение: 220 В
Отрасль:
  • Косметика
  • Комплексное оснащение фармацевтического производства
  • Пищевое производство
Частота: 50 Гц

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
