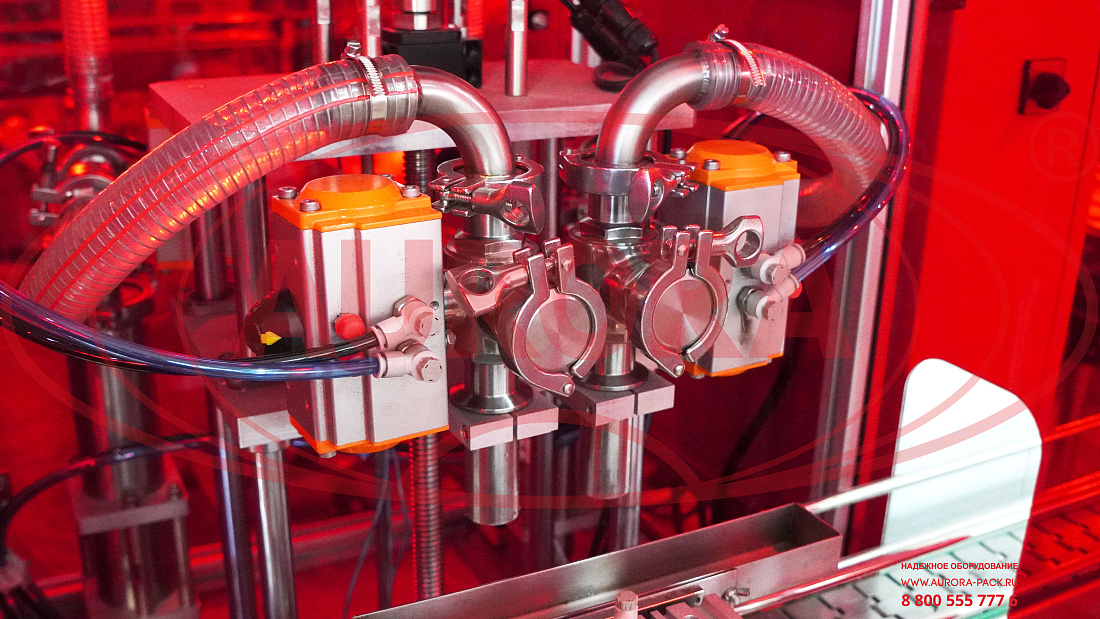

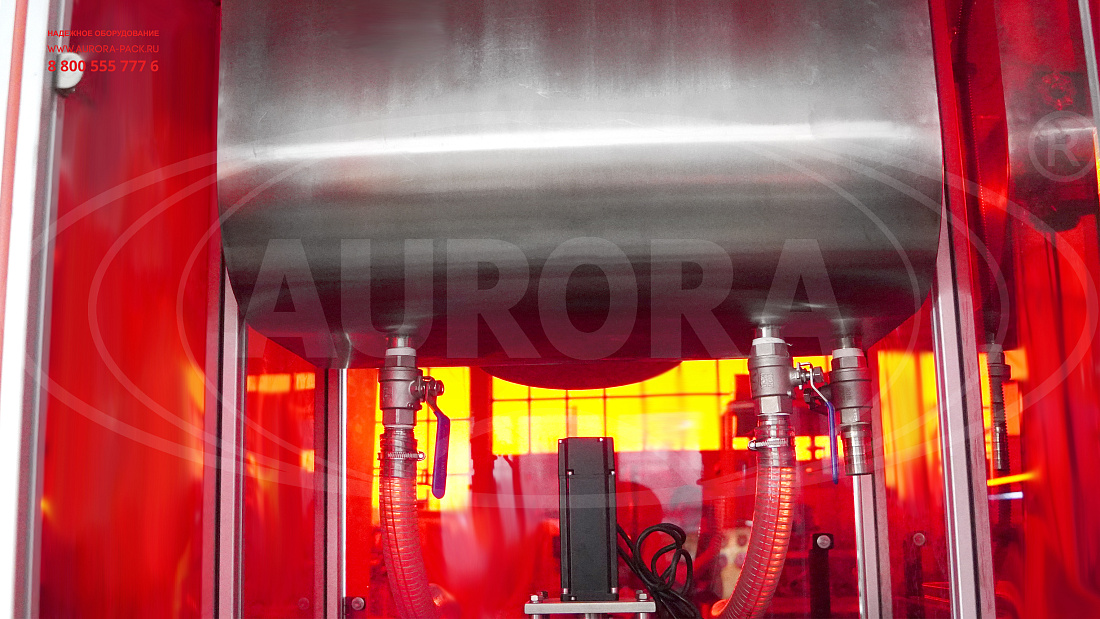

Высокопроизводительная автоматическая линия «МАСТЕР» представлена в специсполнении, адаптированном к розливу фруктовых и ягодных джемов в стеклянные банки. Линия оснащена двухсопельным поршневым дозатором, возможности которого позволяют регулировать объем дозы в диапазоне 100-1000 мл.

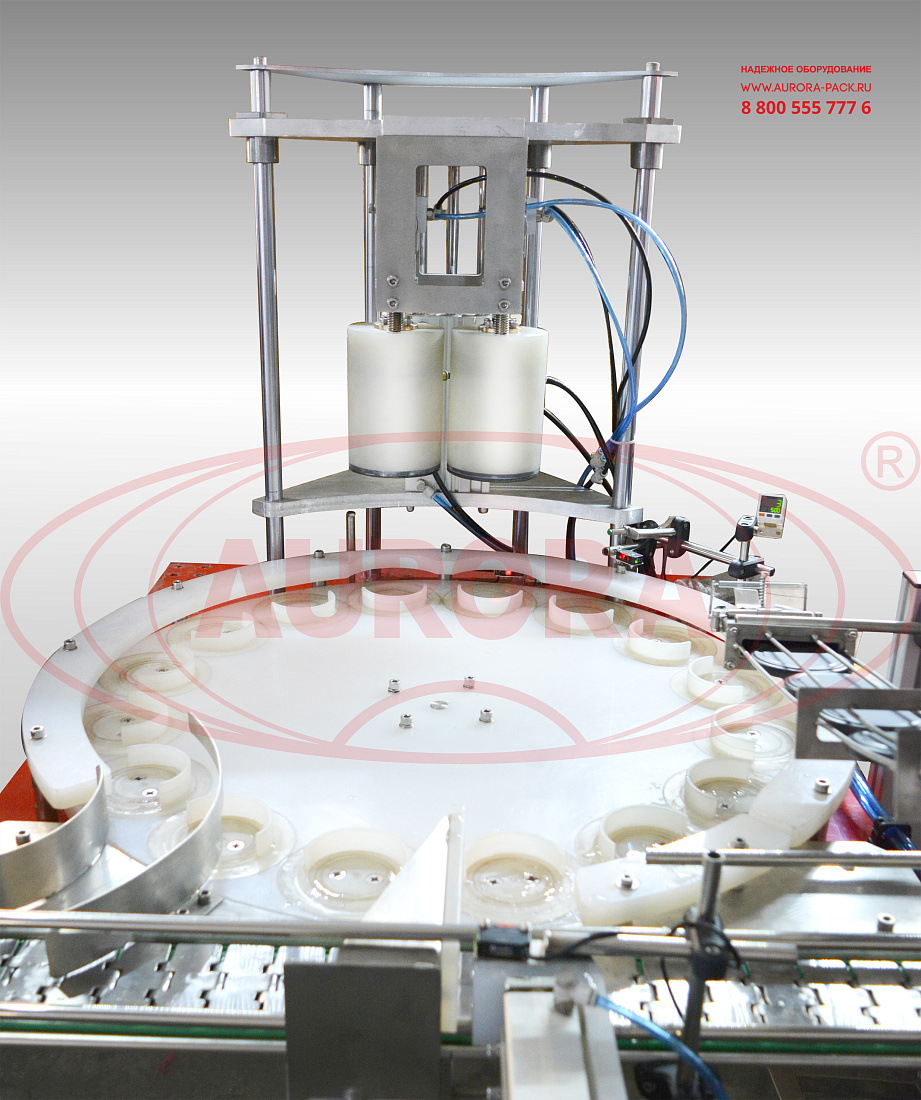

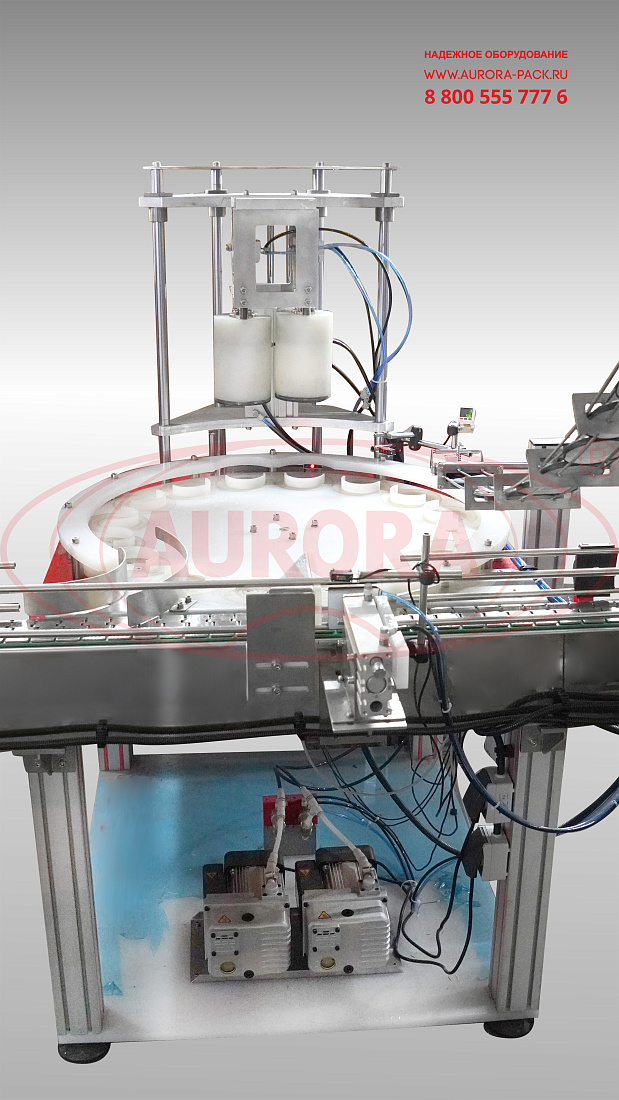

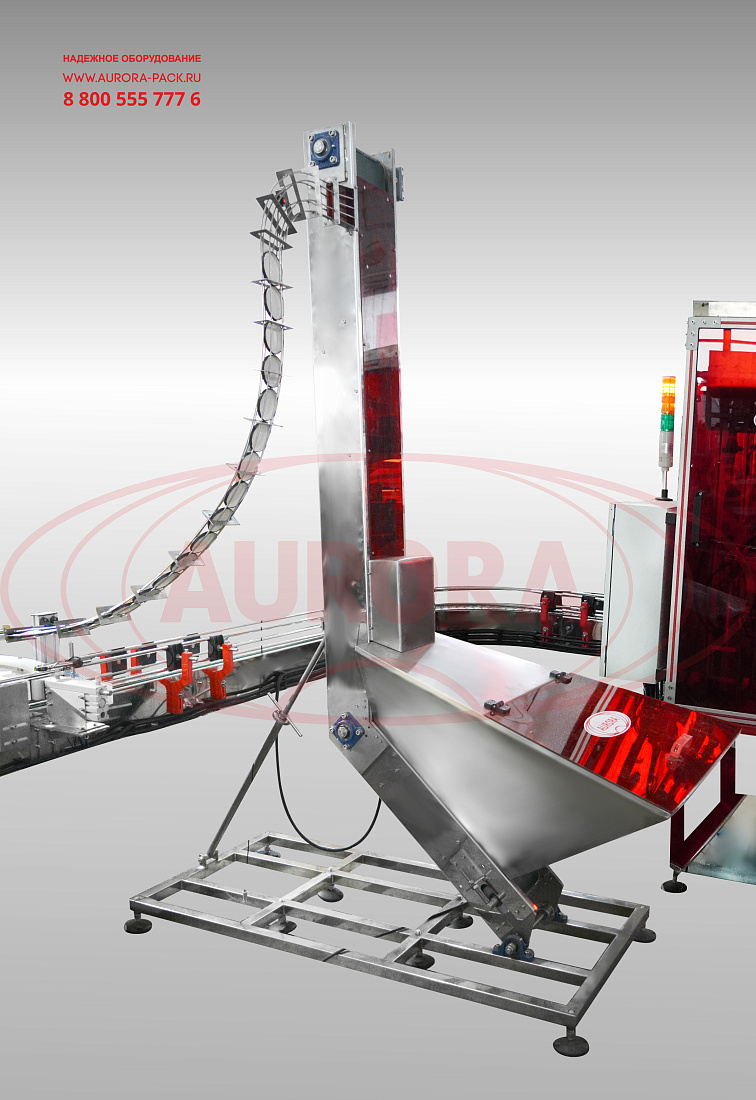

Укупорочная система разработана для закрутки металлических крышек twist off на стеклянных банках методом вакуумной укупорки. Для дополнительного удобства работы зона выполнена с поворотным столом на 16 индивидуальных подстаканников для тары. Укупорка производится двумя головками одновременно. Подача крышек производится автоматически за счет работы ориентатора элеваторного типа.

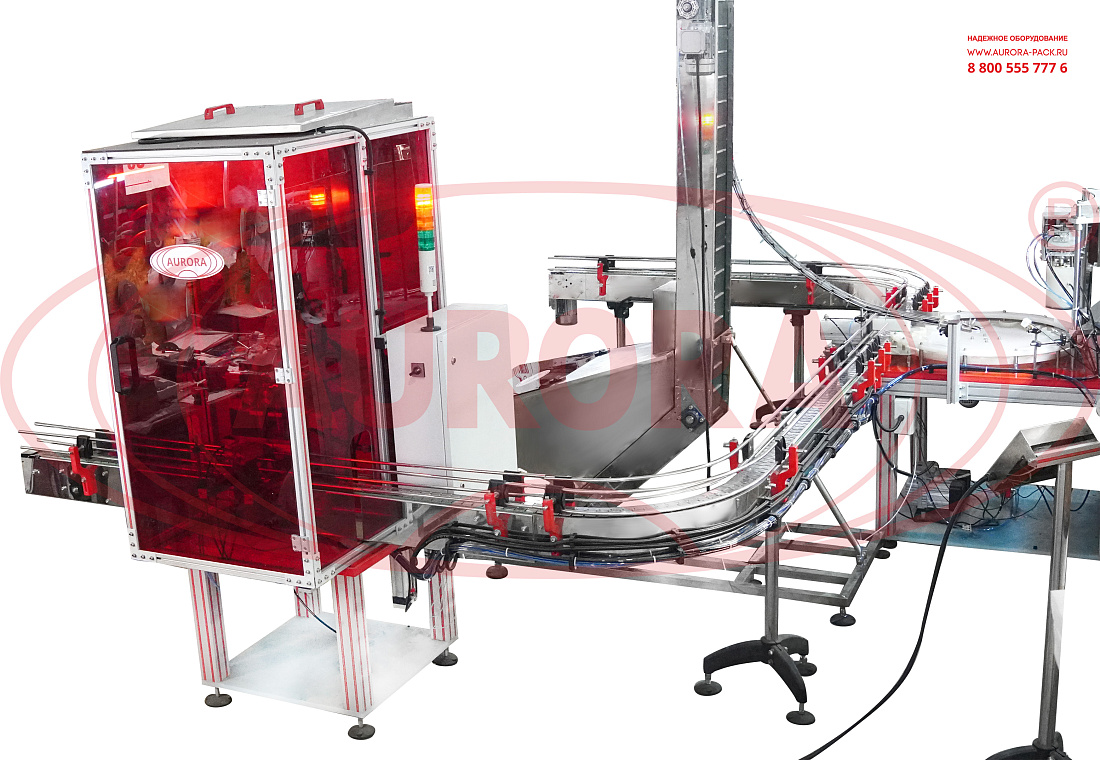

Линия изготовлена в нестандартной конфигурации: за счет оснащения транспортерной системы поворотными секциями обеспечивается экономия рабочего пространства для наиболее эффективного размещения оборудования. Машина оснащена выносным пультом управления с сенсорной панелью. Производительность линии зависит от типа тары, специфики продукта, особенностей эксплуатации и может достигать 3000 шт/час.
Укупорочная система разработана для закрутки металлических крышек twist off на стеклянных банках методом вакуумной укупорки. Для дополнительного удобства работы зона выполнена с поворотным столом на 16 индивидуальных подстаканников для тары. Укупорка производится двумя головками одновременно. Подача крышек производится автоматически за счет работы ориентатора элеваторного типа.
Линия изготовлена в нестандартной конфигурации: за счет оснащения транспортерной системы поворотными секциями обеспечивается экономия рабочего пространства для наиболее эффективного размещения оборудования. Машина оснащена выносным пультом управления с сенсорной панелью. Производительность линии зависит от типа тары, специфики продукта, особенностей эксплуатации и может достигать 3000 шт/час.
Назначение и область применения
Линия предназначена для дозированного розлива продукта в стеклянные банки, ориентирования и подачи крышек, а также выполнения укупорки тары под вакуумом. Оборудование востребовано компаниями пищевой отрасли, выпускающими джемы, варенье, конфитюры и другие продукты в банках.Принцип работы

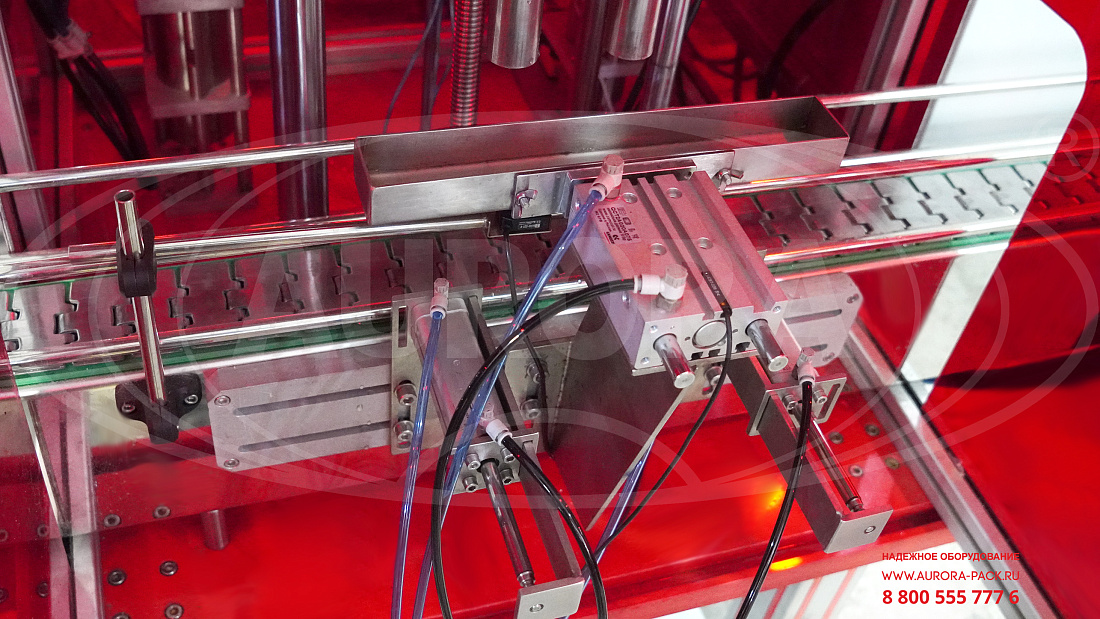

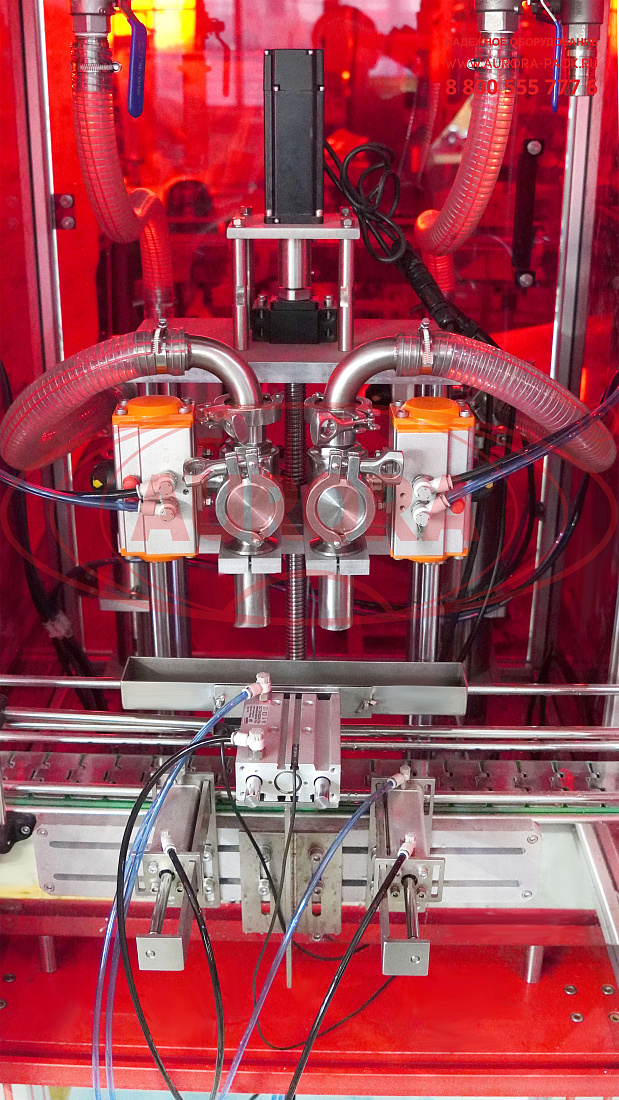

Банки, предварительно установленные на транспортер, поступают в зону розлива. Появление двух первых банок фиксирует датчик, после чего срабатывают отсекатели, фиксирующие тару под соплами с двух сторон. Дозирующие сопла опускаются, и производится фасовка продукта. Далее тара перемещается по транспортеру в зону укупорки, где распределяется по посадочным местам поворотного стола. Поворот стола на шаг обеспечивает последовательное прохождение каждой банкой участков установки крышки и вакуумной укупорки. По завершению данных процессов тара переходит на линейный транспортер, который доставляет ее в зону выхода или на следующий технологический участок (в зависимости от комплектации).Основные элементы
- Автомат розлива МД-500ДЛ;
- Вакуумный укупор МЗ-400Е2М;
- Ориентатор элеваторного типа БК-3000;
- Транспортер линейный серии ТЛ;
- Панель управления.
Преимущества
- Полная автоматизация процессов и высокая скорость работы;
- Качественная и быстрая фасовка в две банки одновременно;
- Точность дозирования жидких, густых, вязких и гелеобразных продуктов;
- Герметичная закрутка крышек с использованием технологии вакуумной укупорки;
- Экономия места на производственной площадке за счет исполнения с поворотным транспортером.
Универсальность
Система дозирования, установленная в линии, позволяет с высокой точно-стью фасовать продукты с различной консистенцией — от жидких до густых и вязких, в том числе неоднородных (с кусочками фруктов, ягод). Благодаря особенностям конструктивного исполнения возможно выполнять переналад-ку под разноформатные банки.Удобство работы

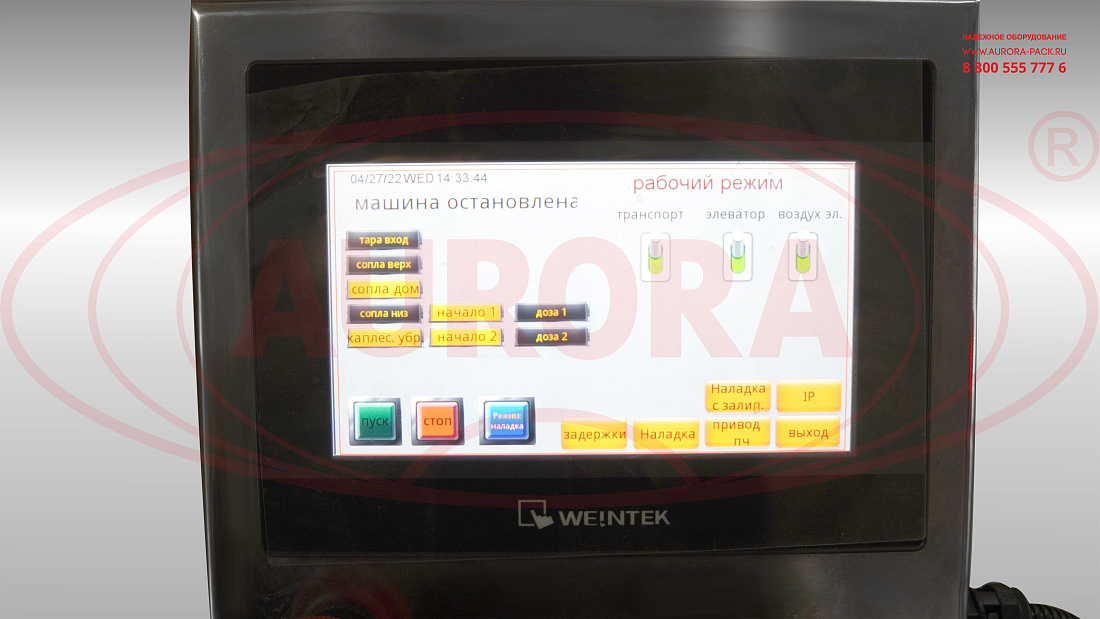

Управление работой линии выполняется через сенсорную панель оператора. Данный узел изготовлен в автономном исполнении на отдельной стойке. На экране с функцией touch screen можно легко настроить любые параметры с учетом текущих потребностей. Все выбранные режимы можно сохранять в памяти устройства.Варианты исполнения
По индивидуальному запросу мы изготавливаем данную линию в исполнении с 4 дозирующими соплами. Также, по требованию заказчика, в состав машины могут быть включены дополнительные узлы, например, станция этикетирования.Безопасность
Оборудование соответствует всем требованиям, предъявляемым к пищевому оборудованию, и при надлежащей эксплуатации не вызывает угрозы для об-служивающего персонала и фасуемой продукции.Отрасль: |
|
Тип тары: | Стеклянная банка |
Тип продукта: | Джемы/варенье с ягодами до 2,5 см |
Тип транспортёра: | Пластинчатый поворотный |
Ширина транспортерной ленты, мм: | 82,5 |
Напряжение питания, В/Гц: | 220/50 |
Потребляемая мощность, не более, кВт: | 2,57 |
Автомат розлива мод. МД-500ДЛ: | |
Производительность, шт./час, до: | 2000* |
Тип дозатора: | Поршневой |
Сопла, шт.: | 2 |
Диапазон розлива, мл: | 100-1000 |
Защитное ограждение в зоне дозации: | Да |
Габариты, мм: | 1340×1100×2150 |
Масса не более, кг: | 500 |
Автоматический вакуумный укупор на Twist-off мод. МЗ400Е2М с ориентатором элеваторного типа мод. БК-3000: | |
Метод укупорки: | Вакуумная закрутка |
Тип крышек: | Twist off |
Погрешность отбраковки, %, до: | 5 |
Количество посадочных мест, шт.: | 16 |
Производительность, шт./час, до: | 2000* |
Диаметр крышки, мм: | 82 |
Габаритные размеры установки в сборе, мм (приблизительно): | 1900×2800×2400 |
Вес, кг (укупор+ориентатор): | 280+160 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
