Линия розлива дезсредств в исполнении EX (взрывозащита)
Вопросы по оборудованию
Остались вопросы? напишите нам

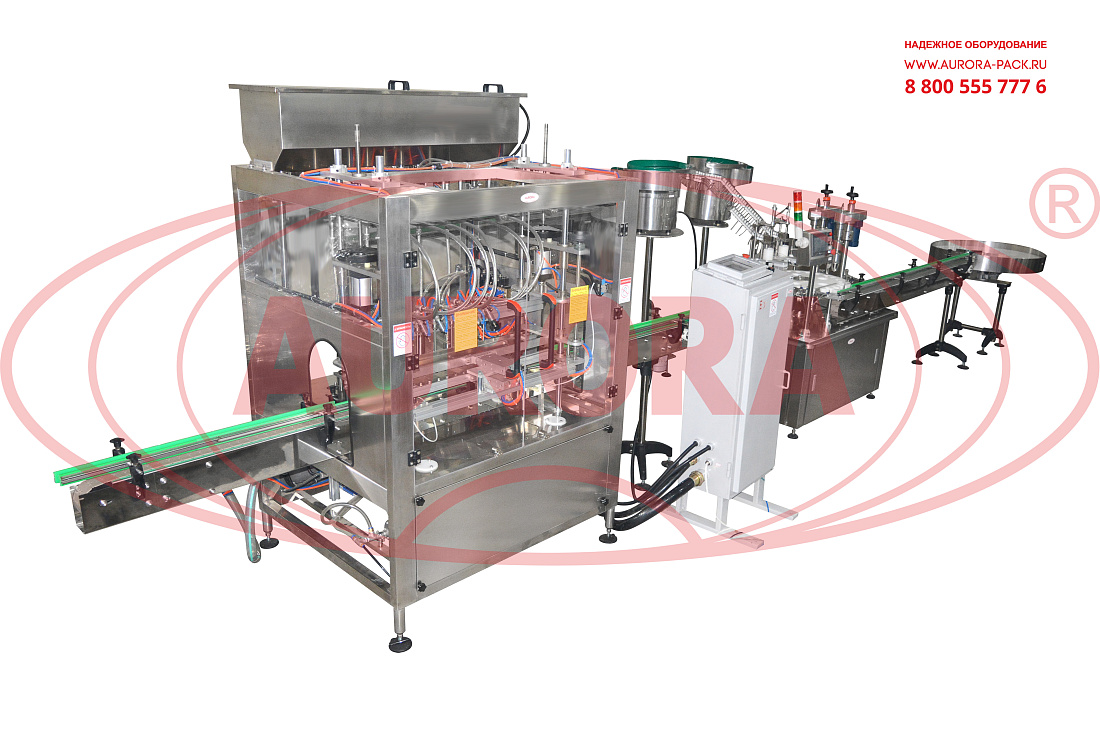

Автоматическая установка линейного розлива выполняет высокоточное дозирование дезинфицирующих средств в группу флаконов и укупорку ПЭТ-колпачками с распылителями, спрей-дозаторами и триггер-помпами. Особенностью данной линии является исполнение узла розлива со сдвигающимися соплами, что позволяет наполнять 6 или 12 флаконов за один цикл розлива. Сопла крепятся с помощью подвижных кронштейнов и могут перемещаться вдоль транспортера.
Участок укупорки оснащен 24-позиционным поворотным столом, который поочередно перемещает каждый флакон между участками установки колпачка, забивки и закрутки. Правильное ориентирование тары в пазы делительного диска выполняется отсекателями. Параллельная работа сразу двух станций забивки и двух укупорочных головок обеспечивает высокую скорость выполнения укупорочных процессов.
Оборудование изготовлено с учетом требования стандартов взрывозащиты (маркировка EX).
Назначение и область применения
Линия предназначена для реализации цикла операций в режиме взрывозащиты: группового дозирования дезсредств в тару объемом 50-250 мл и укупорки колпачками с распылителями и другими насадками. Установка широко применяется компаниями, выпускающими фармацевтическую и ветеринарную продукцию, антисептические и дезинфицирующие средства, косметические продукты и товары бытовой химии.
Принцип работы
Перед началом работы линия подключается к системам подачи электроэнергии и воздуха. На транспортер устанавливаются флаконы, в ориентатор засыпаются колпачки, насосы подключается к расходной емкости с жидкостью. После нажатия кнопки «Пуск» в главном окне управления группа флаконов начинает движение по транспортеру в узел дозирования. Датчики, установленные до входного отсекателя и после выходного, контролируют количество поступивших флаконов. В зоне розлива тара фиксируется отсекателями, специальный прижим зажимает горлышки флаконов, затем каплесборник задвигается, а сопла опускаются. Выполняется дозирование дезсредств сначала в нечетные флаконы, после чего сопла поднимаются и сдвигаются на четные флаконы, далее происходит аналогичный процесс. По окончанию розлива сопла, прижим и каплесборник возвращаются в исходное положение. Выходной отсекатель высвобождает тару, и флаконы двигаются далее по транспортёру к зоне укупорки. При попадании флакона в делительный диск срабатывает датчик наличия тары. Передвигаясь при помощи делительного диска, флаконы поступают в технологическую зону установки и забивки колпачка, а затем — в зону предварительной закрутки. При правильной ориентации флакон фиксируется, срабатывают электродвигатель, и выполняется накручивание колпачка. Далее тара поступает в механизм закрутки колпачка, где производится закручивание колпачка с заданным моментом. Укупоренные флаконы переходят с делительного диска на выходной транспортер и перемещаются на стол выдачи.
Основные элементы

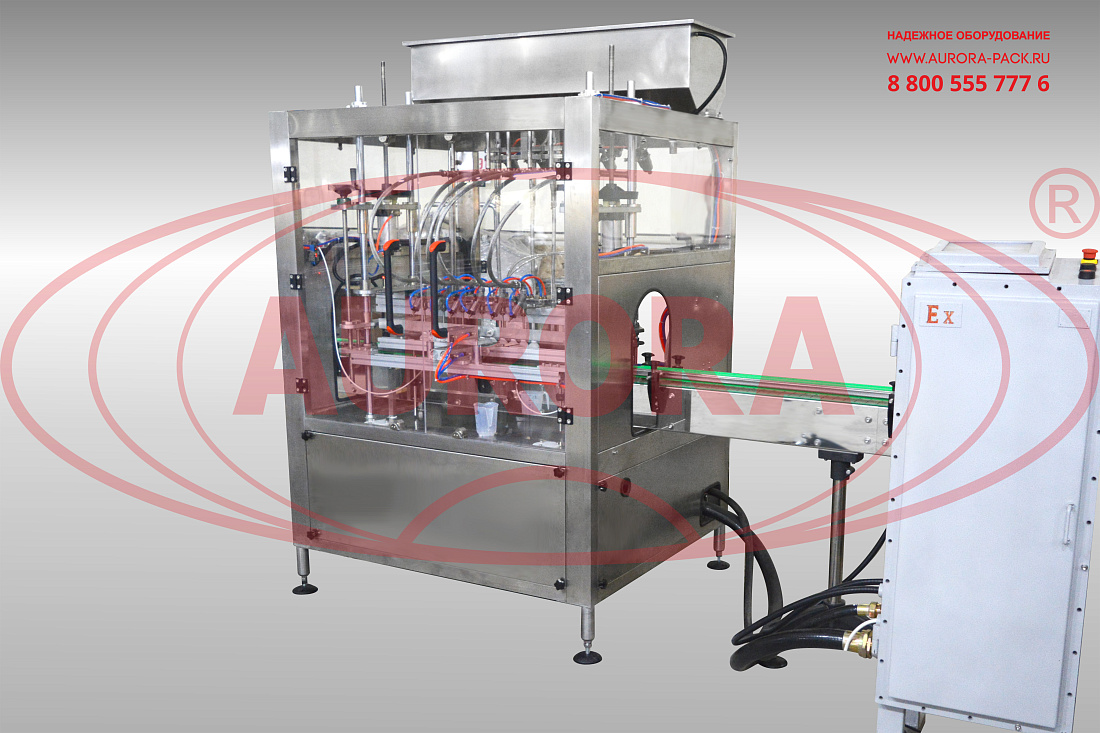

Автоматический дозатор БР-100:
- Датчик входного отсекателя;
- Отсекатель входной;
- Прижим;
- Сопла с пневмоклапанами;
- Индуктивные датчики;
- Пневмоцилиндры поднятия и опускания сопел;
- Маховики точечной регулировки высоты сопел;
- Шланги подачи продукта в сопла;
- Каретка сопел;
- Каплесборник (ванна);
- Отсекатель выходной;
- Датчик выходного отсекателя;
- Пневмоцилиндр каплесборника;
- Пневмоцилиндр прижима;
- Корпус;
- Емкость;
- Шкаф с электрокомпонентами

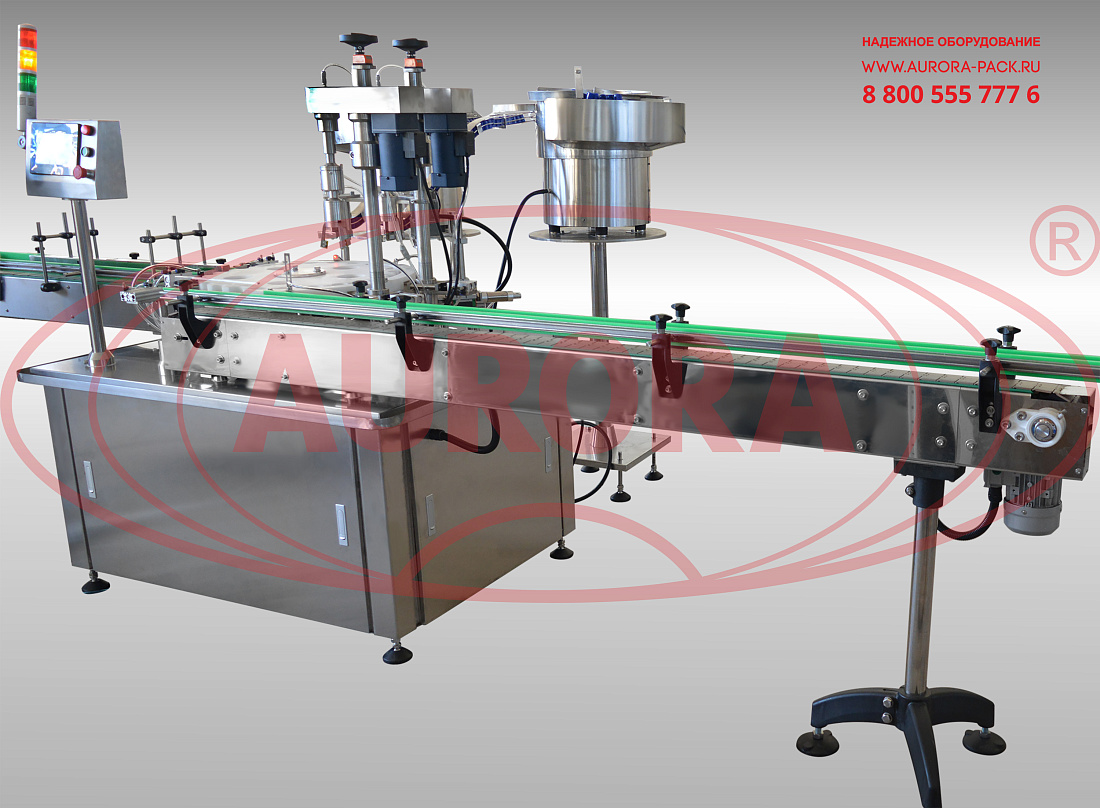

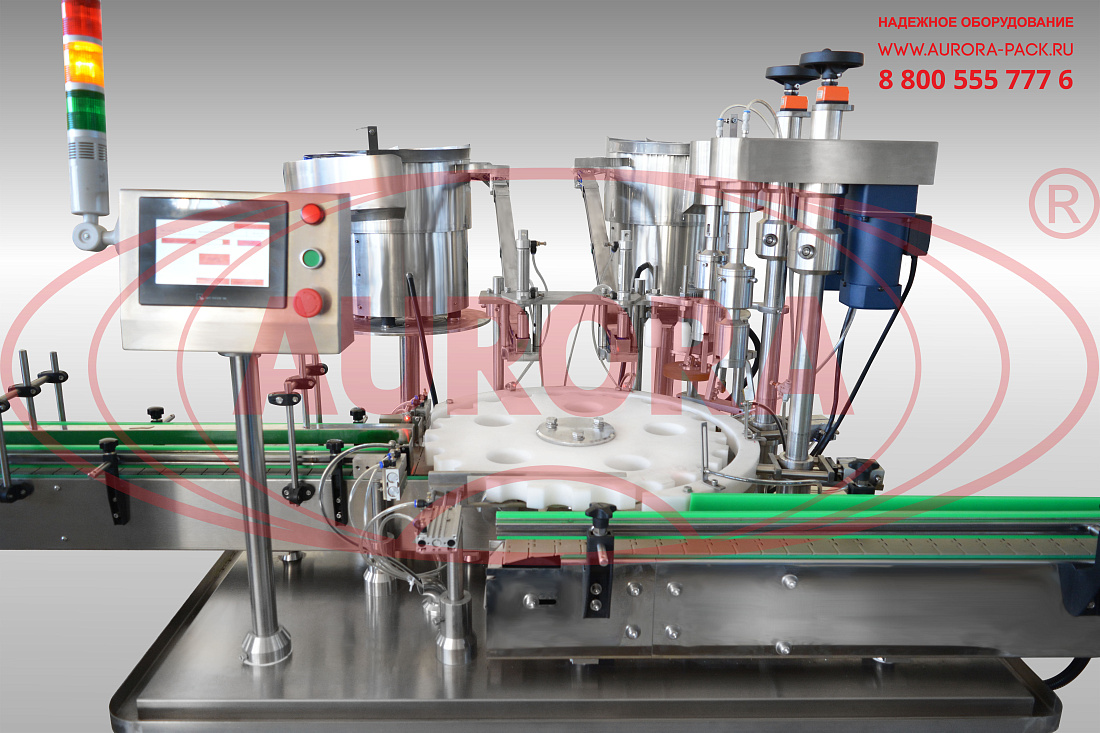

Укупорочный автомат с автоматической ориентацией спрей-колпачков МЗ-400Е2Д:
- Шкаф с электро- и пневмокомпонентами;
- Светосигнальная колонна;
- Панель управления;

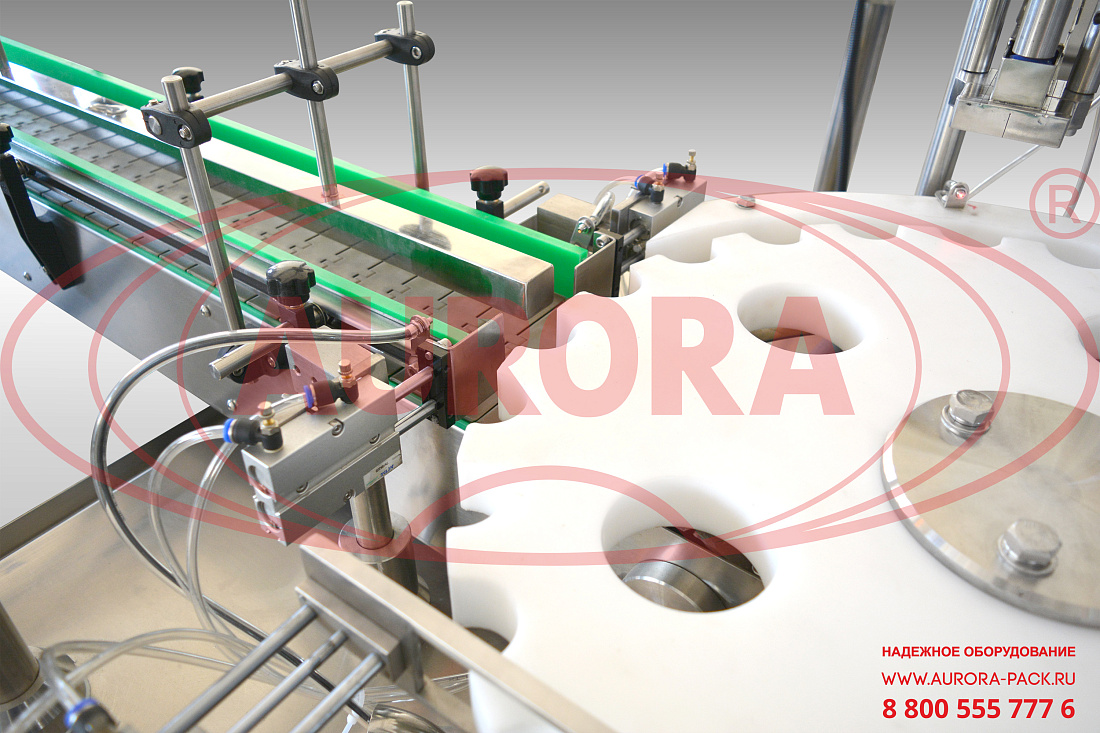

- Делительный диск;

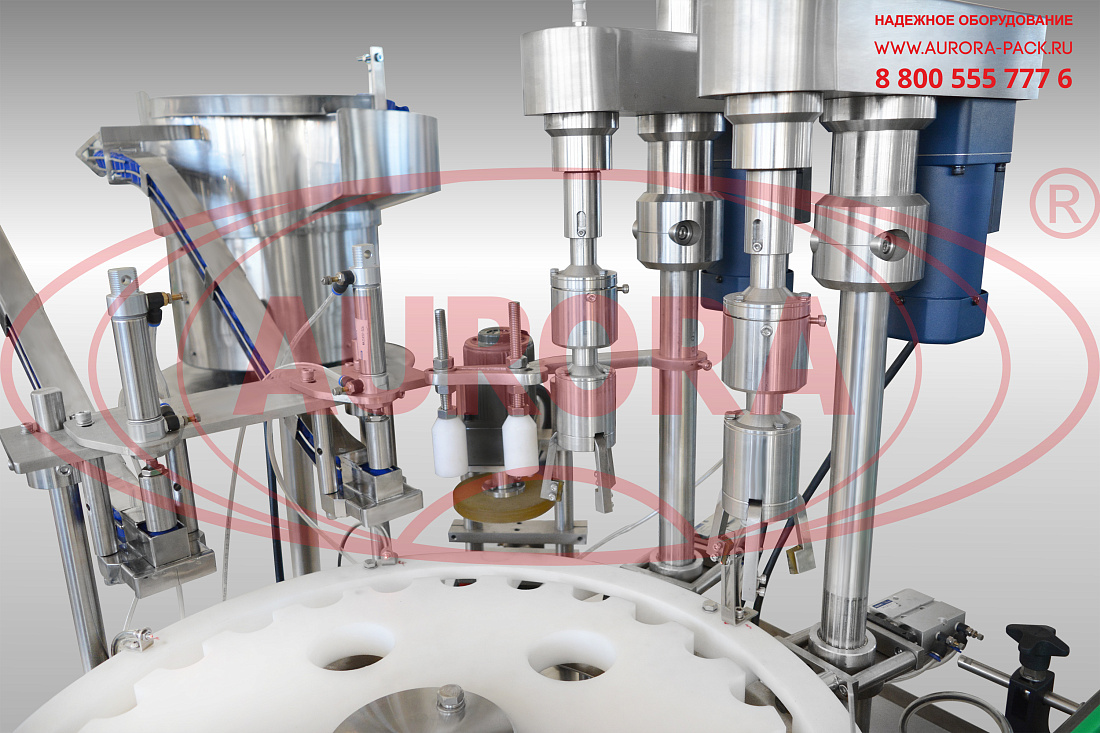

- Механизм укупорки;

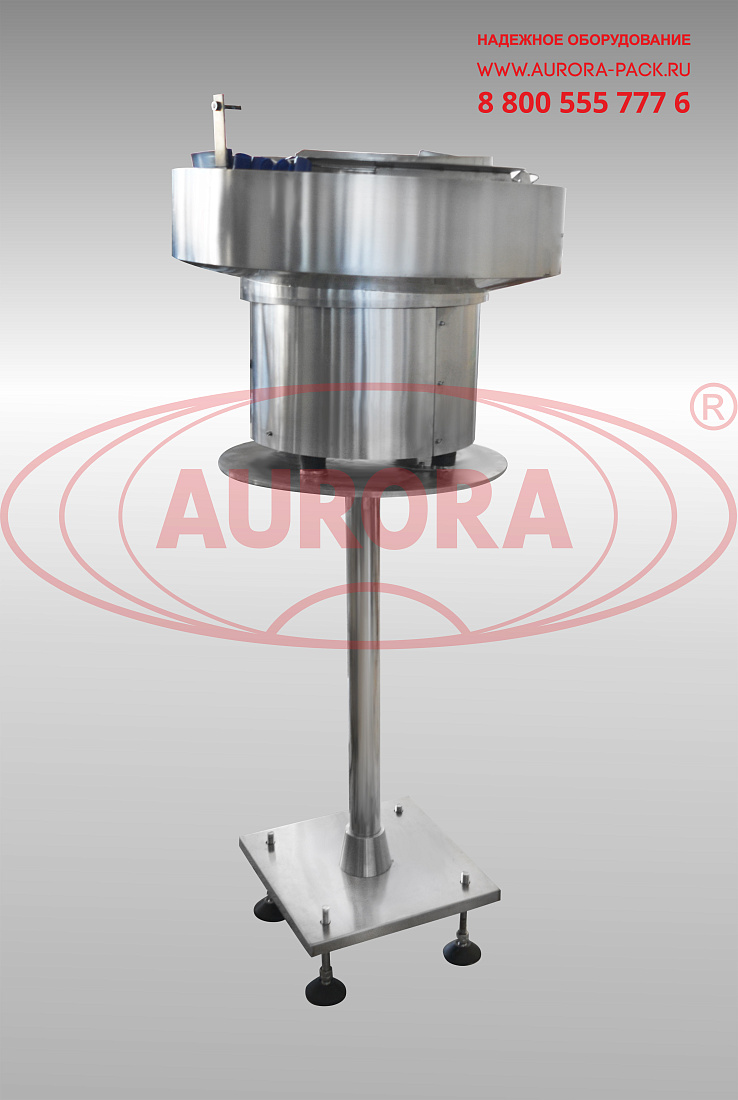

- Виброориентатор;
- Транспортер;
- Электродвигатель.
- Транспортер;
- Поворотный выходной стол;
- Панель управления.
Преимущества
- Система деликатного налива обеспечивает отсутствие выплёскивания и вспенивания продукта;
- Двухэтапная укупорка флаконов позволяет достигать полной герметичности;

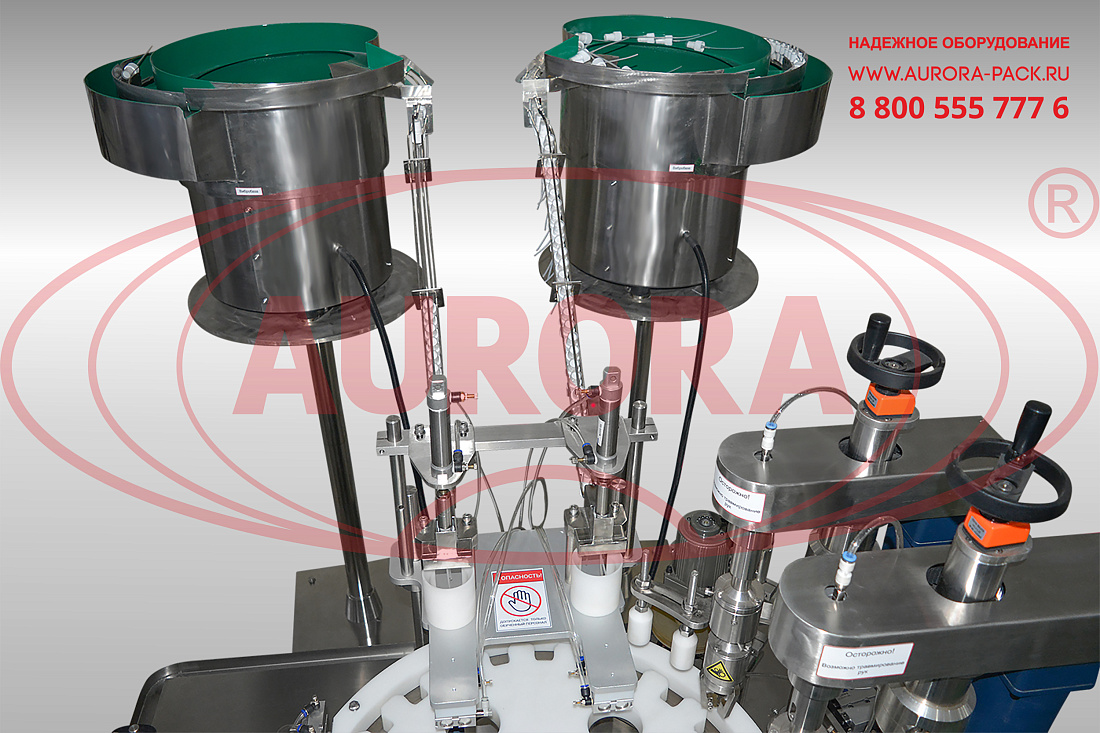

- Крышки подаются в укупорочную зону из двух ориентаторов в правильном положении;
- Ораничители на транспортере и обечайка, установленная вдоль движения делительного диска, предотвращают выпадение флаконов;
- Параметры выбранных режимов работы линии сохраняются в памяти процессора.
Универсальность
В данном комплексе предусмотрены широкие возможности регулировки положения различных узлов по высоте и ширине, что позволяет адаптировать оборудование к таре различных типоразмеров.
Удобство работы
Линия оснащена прогрессивной системой управления с широкими возможностями регулировки параметров и удобным интерфейсом. Панель оператора представлена компактным модулем с сенсорным экраном. В окне ручного режима можно проверить работоспособность отдельных элементов линии, произвести пробный розлив и задать все необходимые настройки.
Варианты исполнения
Мы предлагаем широкий ряд модификаций данной линии с различным функционалом и производительностью для фасовки высоко пенящихся, агрессивных, кислотосодержащих и других продуктов. Опционально производится оснащение установки системой сборки многокомпонентных колпачков, этикетировочным узлом и другим оборудованием.
Безопасность
Пневматический насос подачи продукта и шкаф управления с электрокомпонентами выполнены во взрывозащищенном исполнении, что обеспечивает безопасность эксплуатации линии в условиях повышенной пожарной опасности производства.
Отрасль: |
|
Производительность, шт/час, до: | 4000 |
Напряжение, В/Гц: | 220/50 |
Потребляемая мощность, кВт: | 4,5 |
Габаритные размеры, мм: | 8800×1900×2200 |
Вес, кг: | 1000 |
Тип дозатора: | Поршневой |
Количество сопел розлива, шт: | 6 |
Диапазон дозирования, мл: | 50-250 |
Погрешность дозирования: | ±5% |
Объём накопительной ёмкости, л: | 200 |
Тип укупорки: | Забивка, закрутка |
Количество забивочных голов, шт.: | 2 |
Количество укупорочных голов, шт.: | 2 |
Погрешность отбраковки, %: | 5 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
