Линия розлива и укупорки фармацевтических препаратов в пенициллиновые флаконы «МАСТЕР»

Универсальная и практичная линия розлива «МАСТЕР» реализует качественную фасовку лекарственных средств в стеклянные пенициллиновые флакончики объемом 10 мл и последующую укупорку. Система розлива представлена двухканальным перистальтическим дозатором с перекачивающей головкой модели YZ1515X. Для достижения высокой точности дозирования при смене трубки или параметров розлива предусмотрена удобная система калибровки. Для более точного дозирования используется функция «Угол всасывания», которая позволяет не падать последней капле продукта.

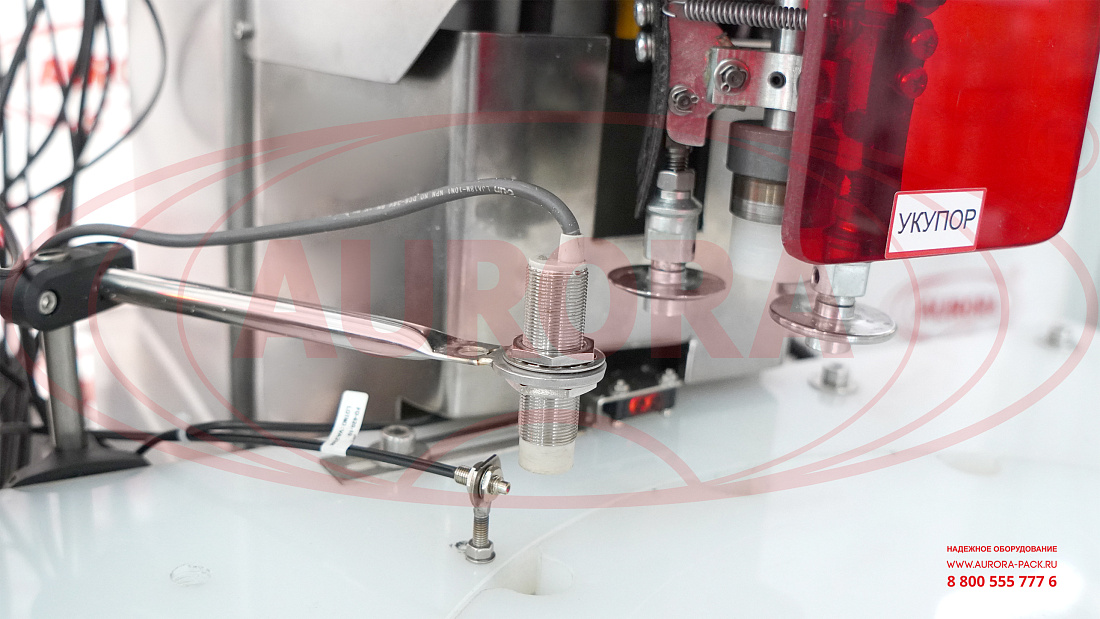

Линия адаптирована к двухэтапной укупорке флаконов — резиновыми пробками и внешними алюминиевыми колпачками К-2-20. Виброориентаторы выполняют позиционирование и подачу изделий в зоны установки. На участке укупорки колпачками установлена поворотная звезда, которая перемещает тару между узлами. Перед зоной завальцовки расположена система отбраковки с двумя датчиками, определяющими наличие флакона и колпачка. Линия оснащена системой управления на базе PLC.

Назначение и область применения

Линия предназначена для группового розлива жидкого продукта в стеклян-ные флаконы, забивки внутренних пробок и завальцовки алюминиевых кол-пачков. Оборудование применяется для розлива растворов, пенициллина, га-леновых и других препаратов, а также БАДов и косметических препаратов.

Принцип работы

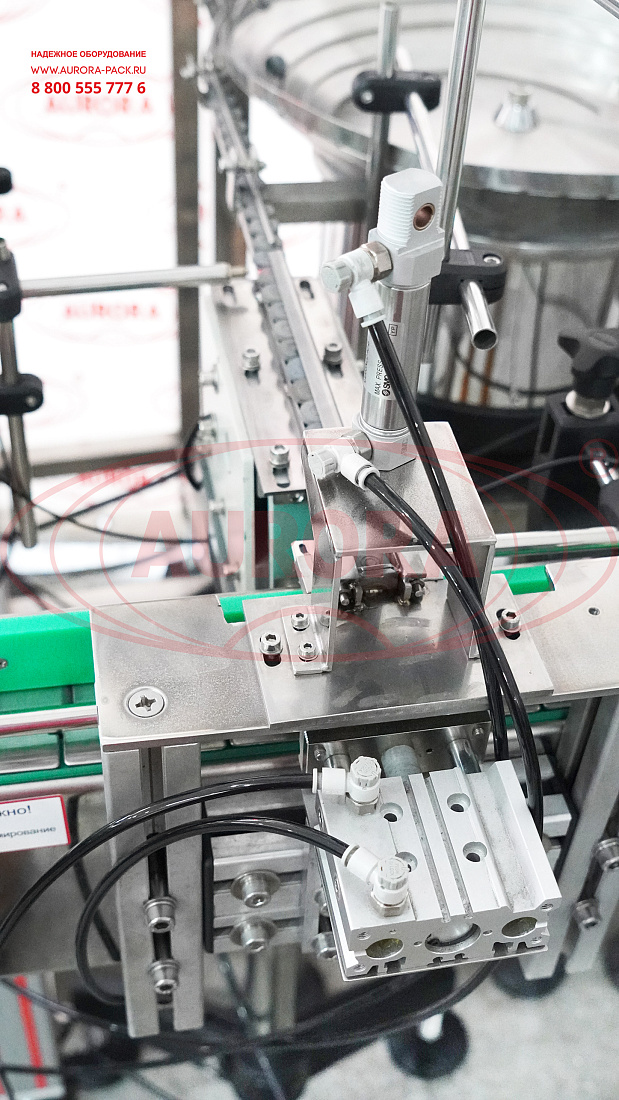

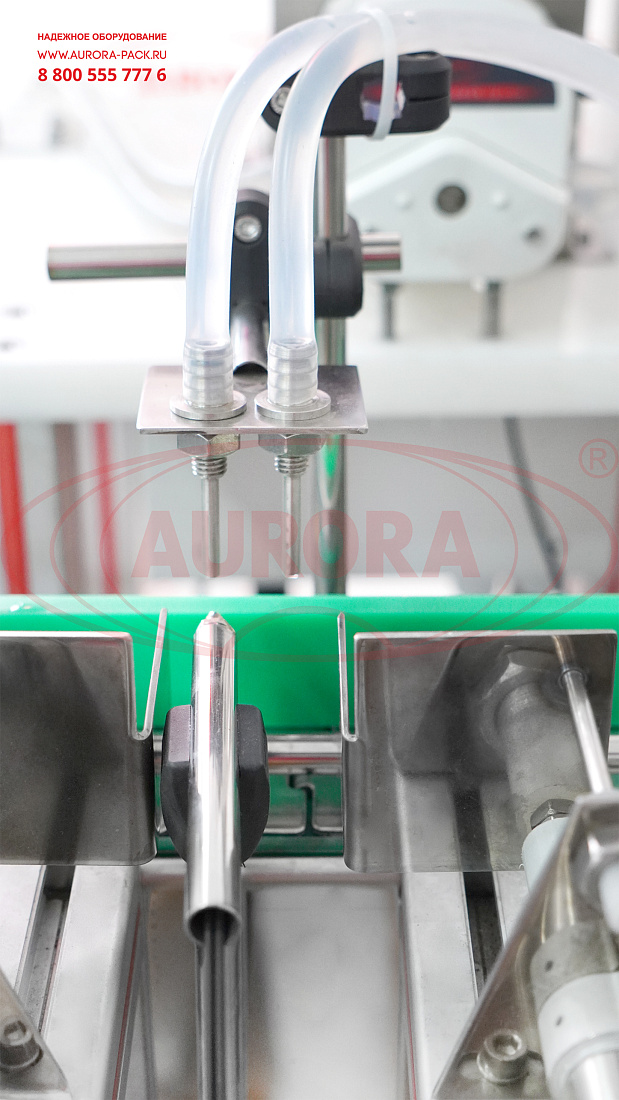

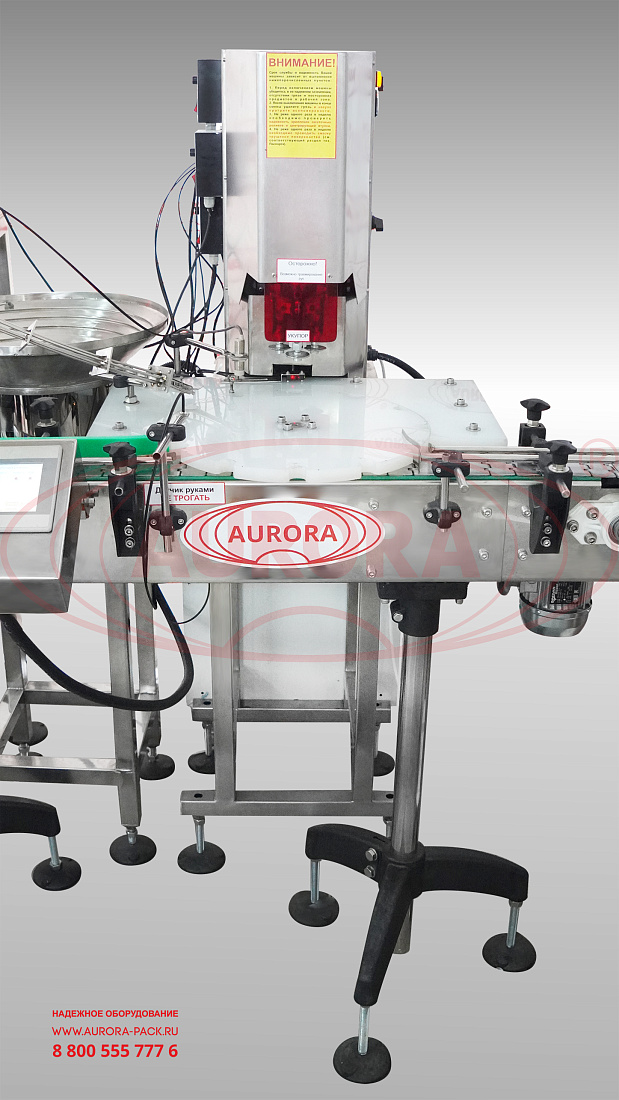

Флаконы с накопительного стола поступают по транспортеру в зону розлива. Датчик отсчитывает первые два флакончика, после чего тара фиксируется отсекателями. Дозирующие сопла опускаются, и выполняется розлив продукта. По окончанию процесса сопла поднимаются, ссрабатывает выходной отсекатель, и флаконы движутся далее по транспортёру. В процессе перемещения тара проходит узел установки и забивки пробки. Из ориентатора пробки попадают в механизм забивки, после чего устанавливаются на тару. Далее флаконы по поворотной звезде попадают в зону предварительной установки колпачка, а затем в зону укупорки, где происходит завальцовка колпачка. Укупоренная тара по поворотной звезде перемещается на транспортер, с которого выгружаются в выходной лоток.

Основные элементы

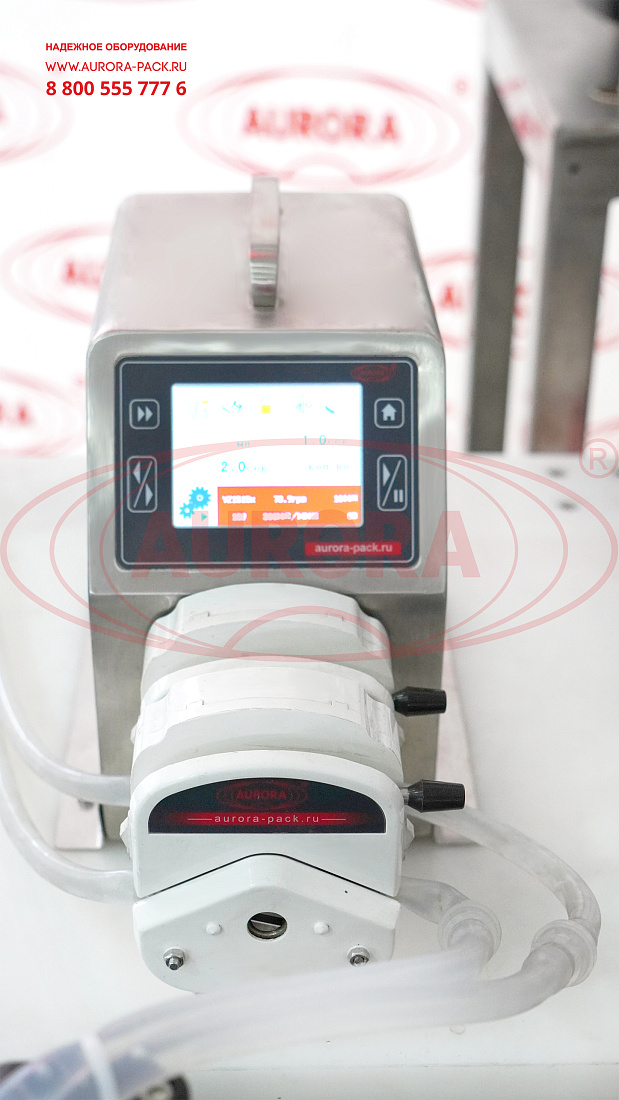

• Перистальтический дозатор МДП-200Л;

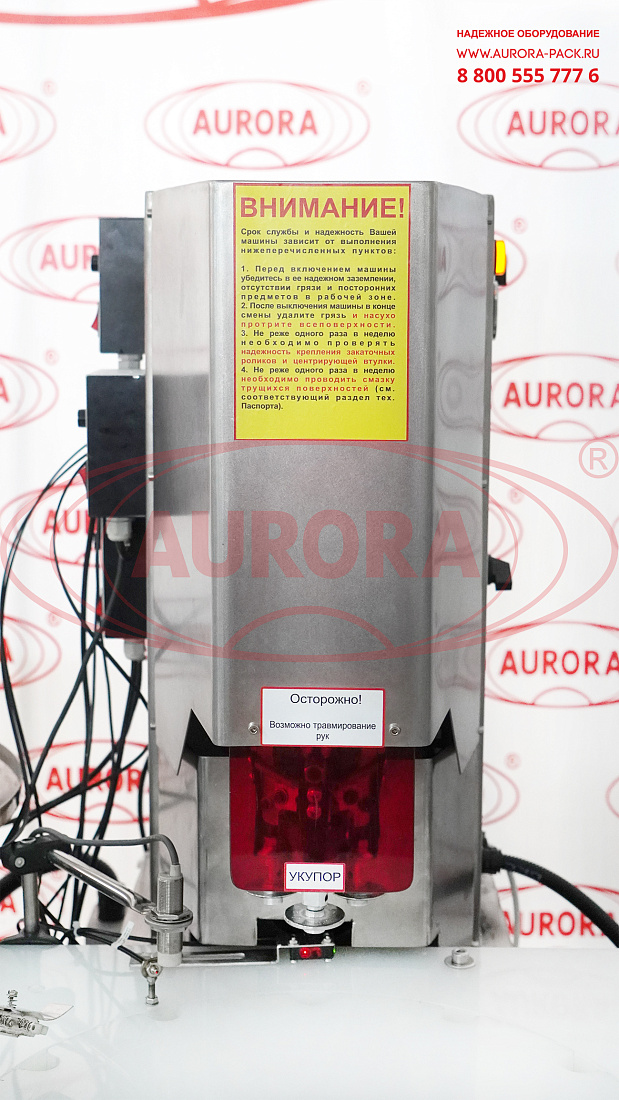

• Автомат закаточный МЗ-400Е2М;
• Ориентатор колпачков ОК-2000;

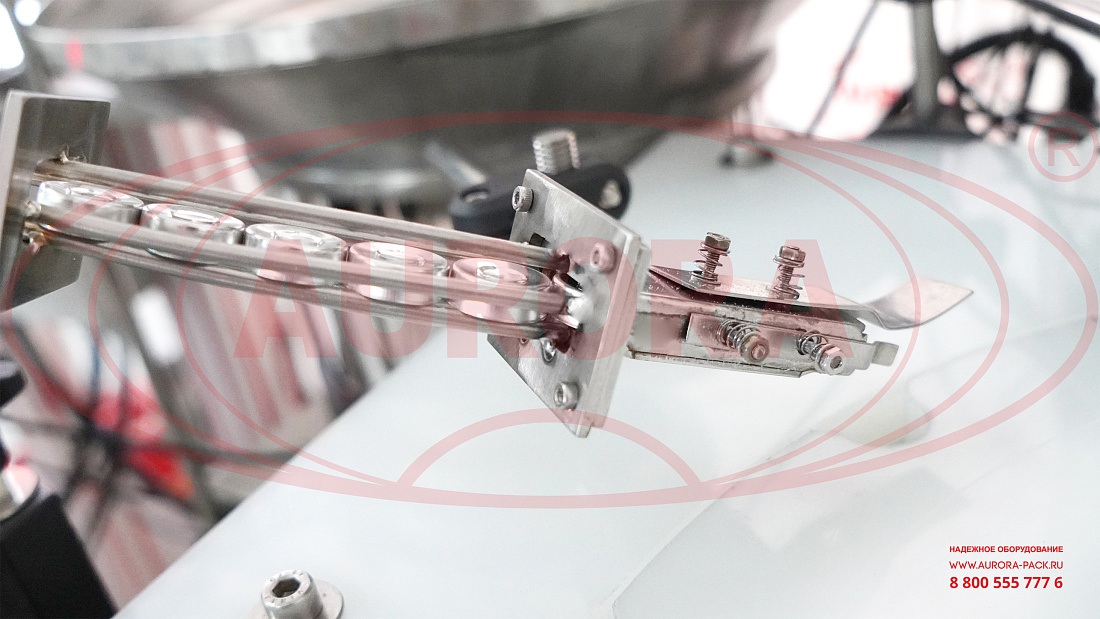

• Ориентатор пробок ОП-2000;
• Транспортер линейный серии ТЛ;

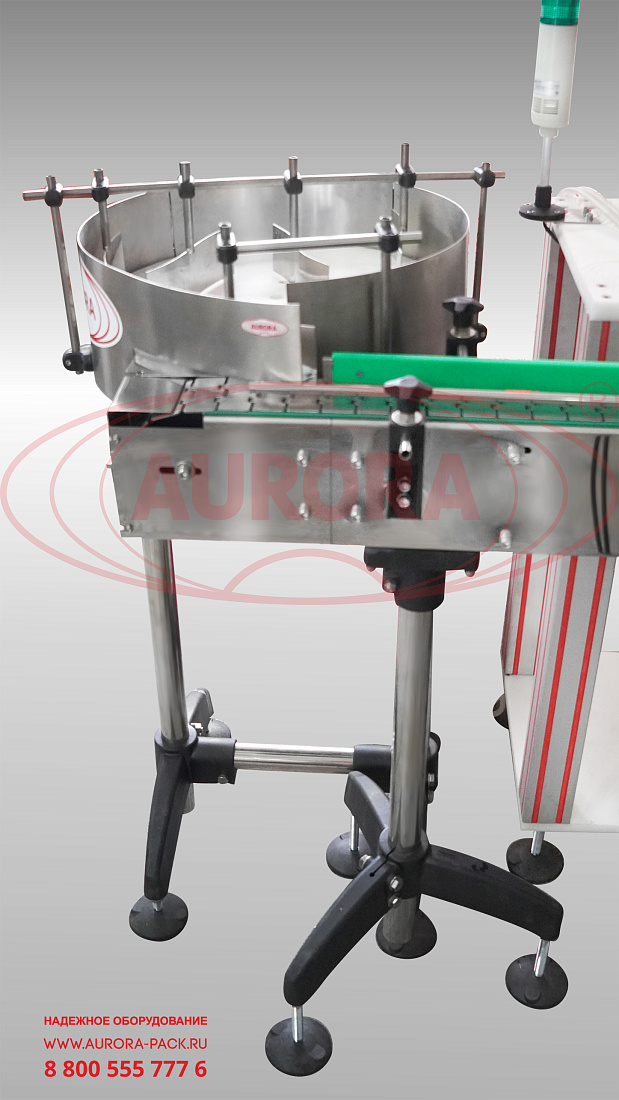

• Входной накопительный стол ТДМ-600;
• Лоток выгрузки;

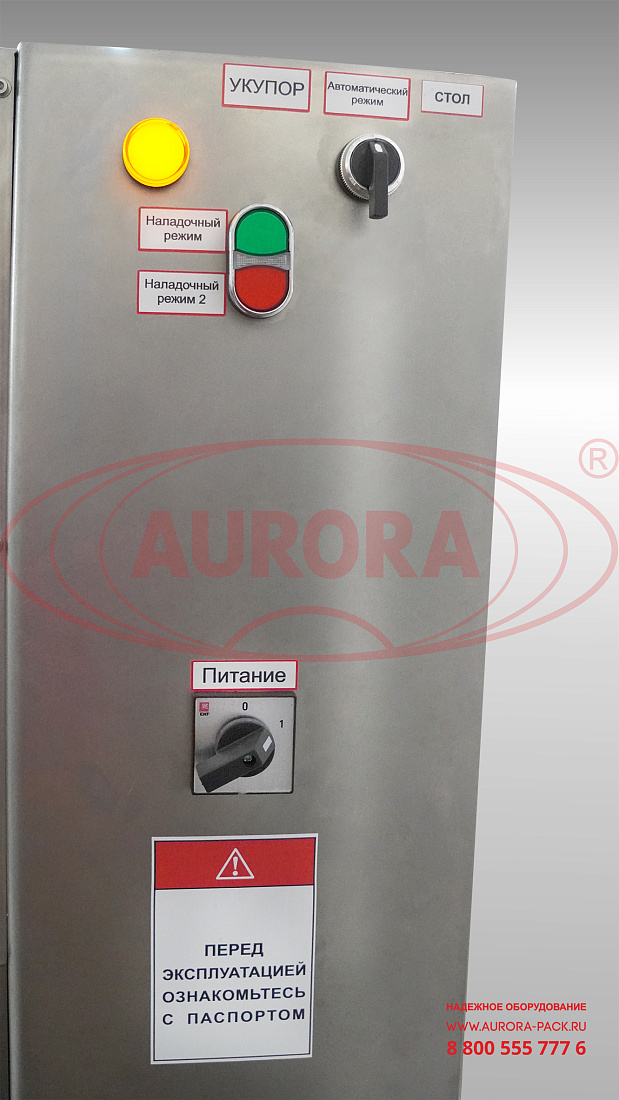

• Панель управления.

Преимущества

• Двухсопельное исполнение дозатора;
• Укупорка двумя изделиями — пробками и колпачками;
• Наличие систем ориентирования укупорочных средств;
• Полностью автоматическая работа;
• Простота настройки и контроля.

Универсальность

Машина может использоваться для розлива продукции в различную по объему тару. В соответствии с габаритными размерами флаконов необходимо отрегулировать положение дозирующих сопел.

Удобство работы

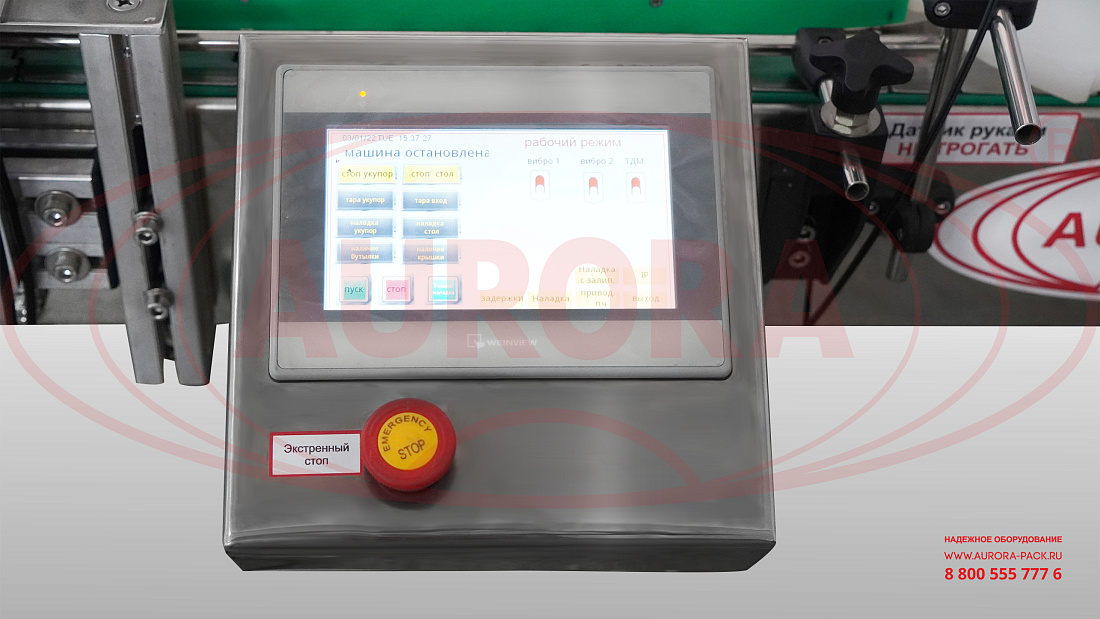

Система управления представлена сенсорной панелью с широким выбором программ и опцией сохранения текущих настроек при отключении от сети. Объем дозы, активация узлов, индикация элементов и другие параметры легко настраиваются в удобном меню. Каждый насос регулируется отдельно.

Варианты исполнения

Линия имеет широкий ряд модификаций: с 4/6/8 и более дозирующими соплами, с ламинарным укрытием, выходным накопительным столом и другими дополнительными станциями. По запросу машина может быть адаптирована к розливу в стеклянные или ПЭТ флаконы объемом до 1 л.

Безопасность

Линия разработана с учетом требований стандарта GMP и других требований, предъявляемых к современному фармацевтическому оборудованию.
