Универсальная линейная машина розлива «Мастер» позволяет фасовать антисептические и дезинфицирующие средства в малые флаконы объемом 50-500 мл и большие бутыли объемом до 5 л. Особенностью данной линии является исполнение дозирующего узла с двумя группами поршневых цилиндров (по 2 шт.), позволяющих выполнять розлив продукции в малых и больших объемах (50-500 мл и 500-5000 мл соответственно).
Установка изготовлена с двухпоточным укупорочным модулем, который адаптирован к закрутке колпачков с распылителями на разноформатной таре. Линия имеет компактное исполнение и может интегрироваться с другим упаковочным оборудованием. Модуль управления, выполненный на базе PLC, позволяет настраивать широкий выбор программ работы в соответствии с индивидуальными особенностями технологии розлива.
Назначение и область применения
Линия предназначена для дозированной подачи жидкого, вязкого или гелеобразного продукта в две ПЭТ-емкости одновременно и укупорки флаконов колпачками с распылителями и триггерами в автоматическом режиме. Оборудование может применяться для розлива дезов, санитайзеров, бытовых и медицинских антисептиков, средств для антибактериальной обработки поверхностей.
Принцип работы

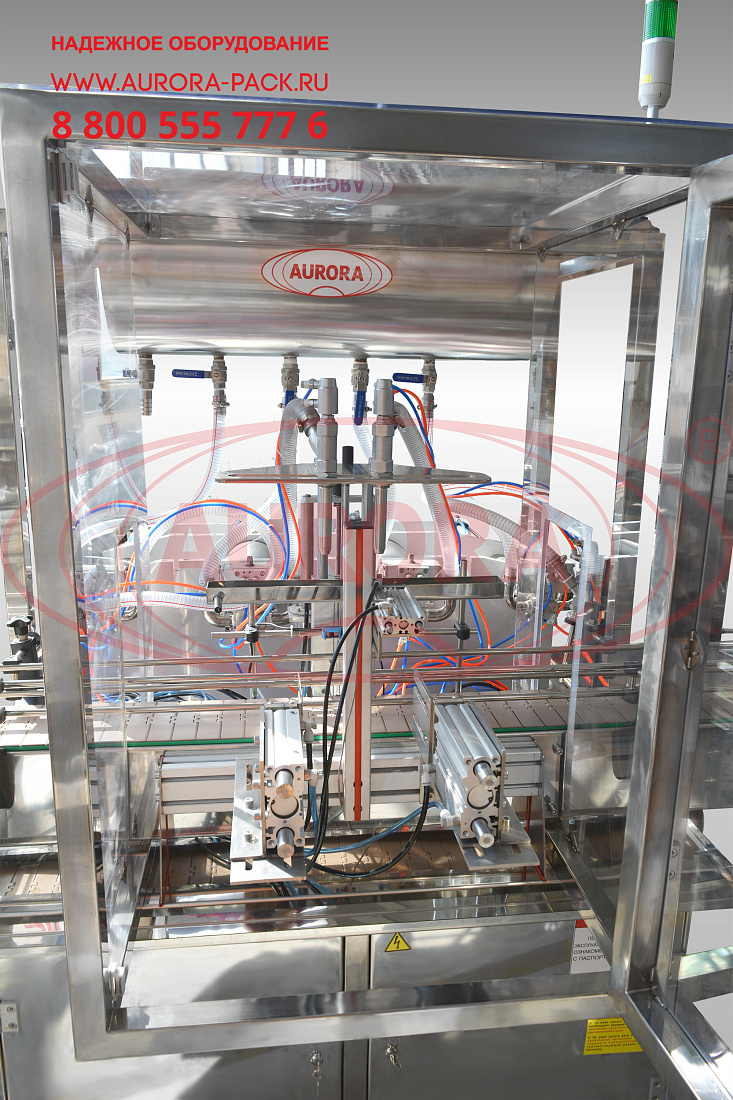

Группа тары, в которую будет производиться розлив, устанавливается на транспортер. После запуска линии тара начинает передвигаться в зону розлива. Первые два флакона, попавшие под сопла, фиксируются отсекателями. Каплесборник задвигается, сопла с пневмоклапанами опускаются. Затем

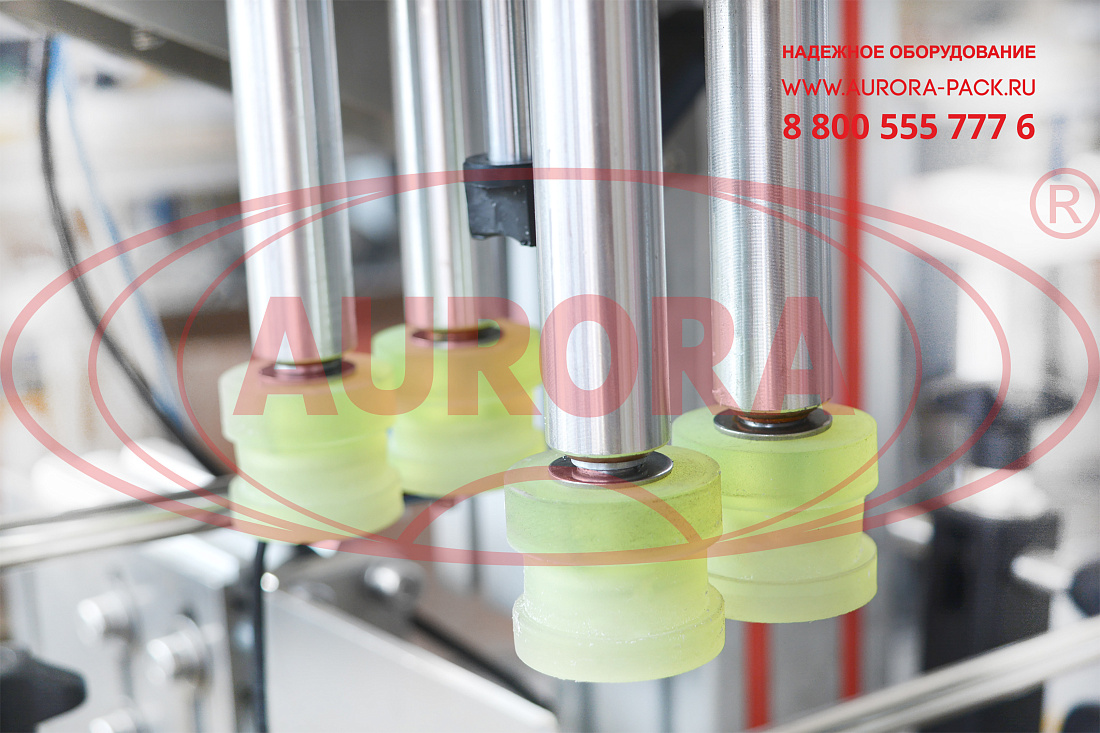

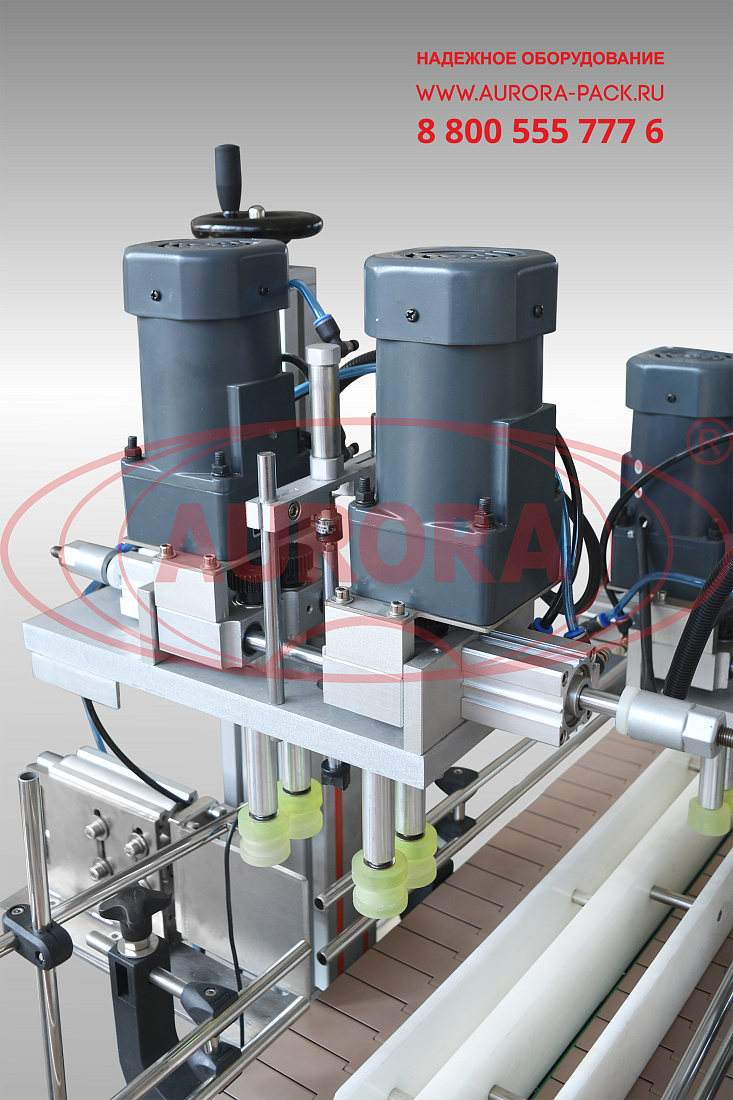

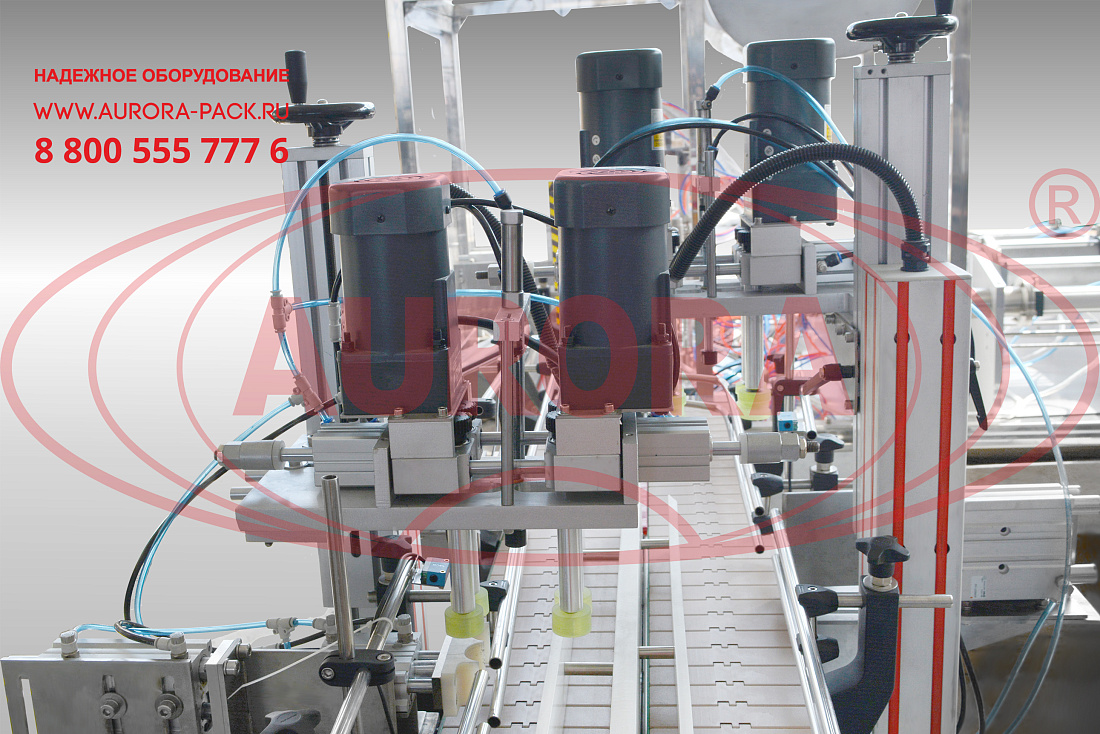

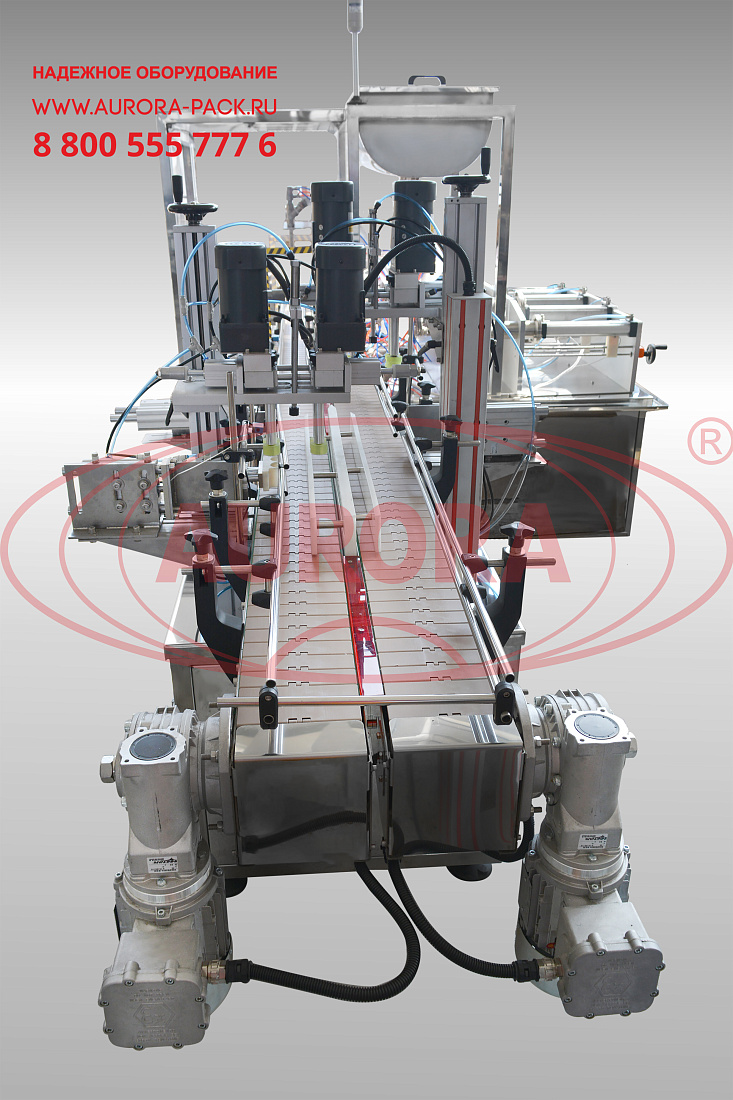

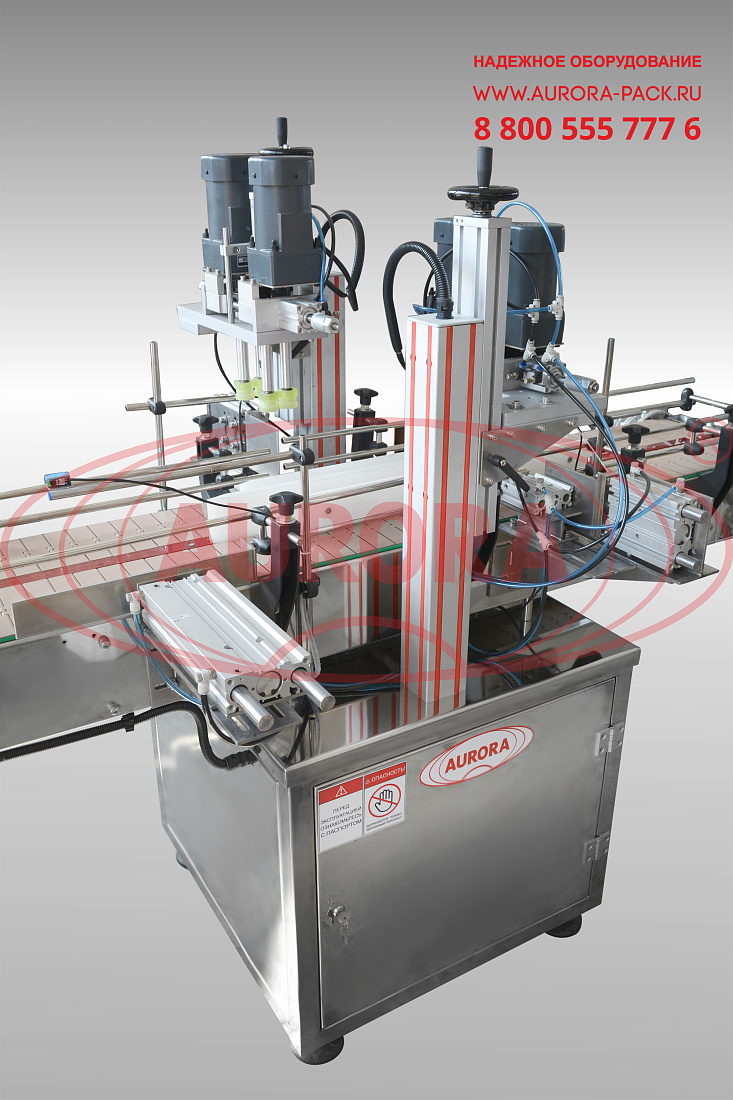

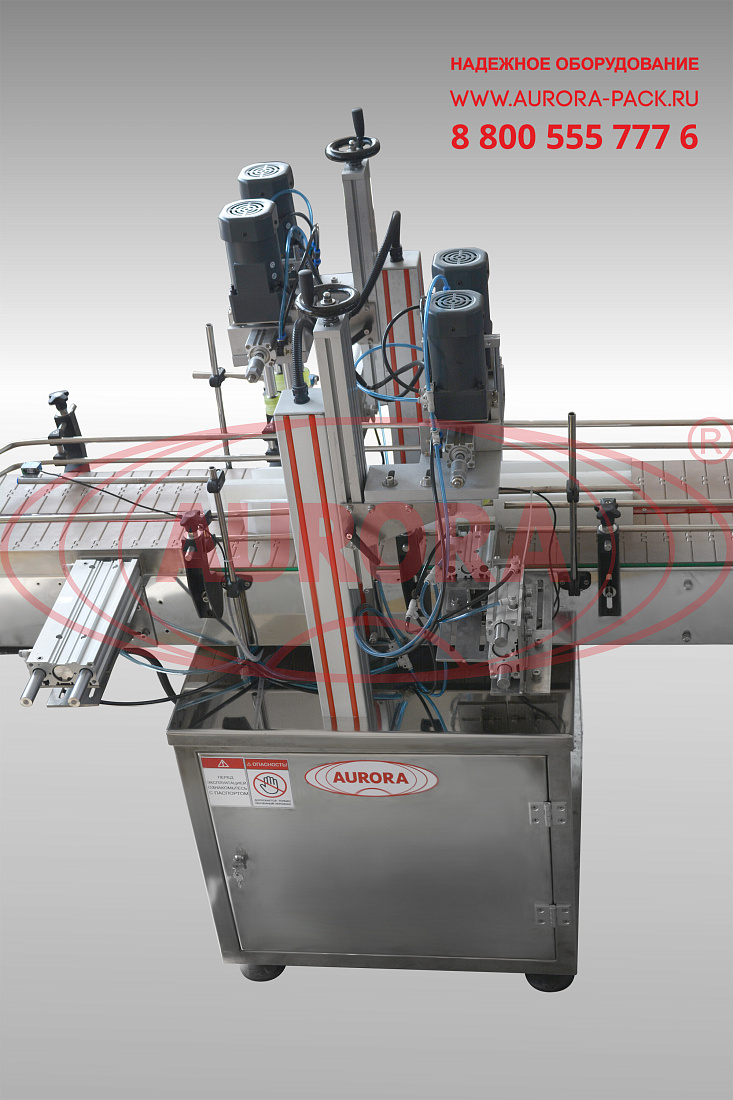

автомат дозирует продукт, в процессе чего сопла поднимаются вместе с уровнем жидкости в таре. После окончания розлива каплесборник задвигается, срабатывает выходной отсекатель, и тара двигается далее по транспортёру на следующий участок укупорки. В процессе перемещения емкостей оператор вручную устанавливает колпачок. Емкость захватывается держателем, центрируется и фиксируется. При надежной ориентации тары срабатывает датчик фиксации. Далее выдвигаются 4 ролика из бесцветного пластика, которые с 4-х сторон плотно обжимают колпачок, после чего срабатывают электродвигатели, и производится закрутка колпачка с заданным моментом.
Основные элементы
- Автомат розлива МД-500ДЛ
- Автомат закаточный МЗ-400Е2Л;
- Транспортер;
- Светосигнальная колонна;
- Электродвигатели транспортера.
Преимущества
- Возможность попеременной фасовки продукции в малых и больших объемах;
- Встроенная система ASF «Умный розлив» обеспечивает деликатность и точность дозирования;
- Сопла установлены на подвижных кронштейнах и могут перемещаться вдоль транспортера;

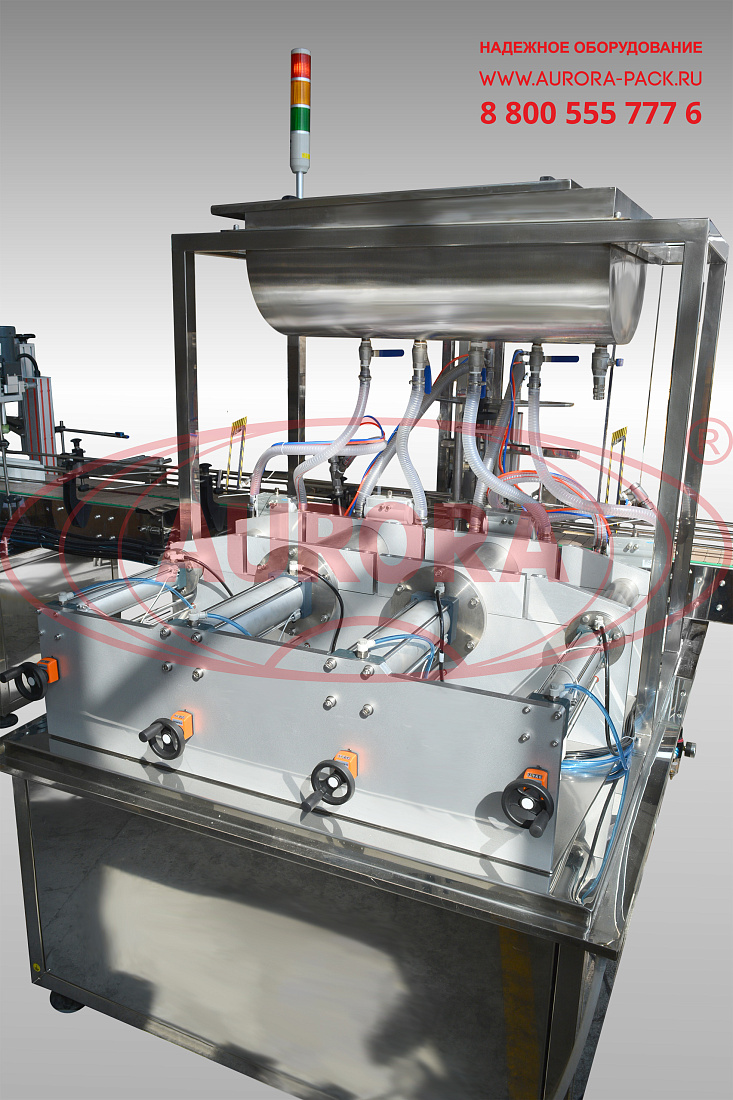

- Для хранения продукта предусмотрена емкость объемом 100 л с датчиком уровня продукта;
- Специальные пневмозажимы тары обеспечивают ее неподвижность во время укупорки;
- Производительность на таре 50-500 мл развивается до 1000 шт/час.
Универсальность
Линия розлива осуществляет фасовку в двух режимах (малого и большого дозирования), что позволяет использовать машину для упаковки продукции в разноформатные виды тары. При изменении режима дозирования необходимо установить соответствующие сопла дозации и выполнить настройки на панели.
Удобство работы

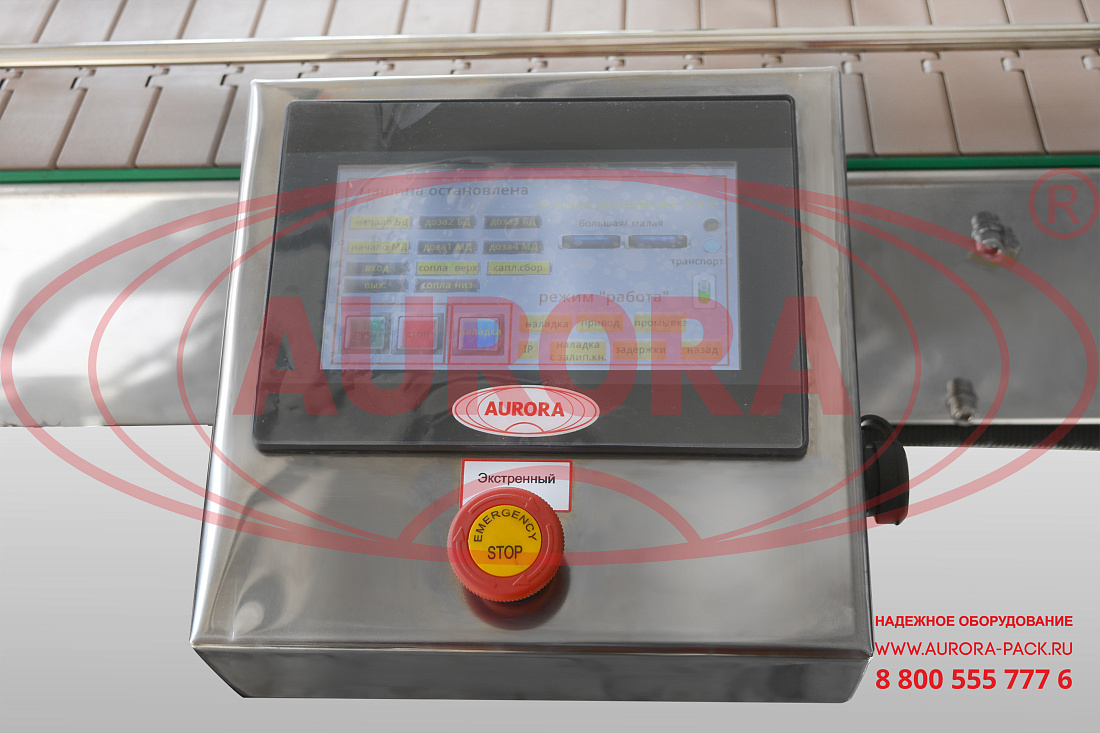

Наладка, настройка и контроль за работой линии осуществляется посредством меню панели управления. Цветной сенсорный экран и понятное меню на русском языке обеспечивают простоту управления машиной. Выбранные параметры сохраняются в памяти компьютера.
Варианты исполнения
Линия может быть изготовлена в исполнении с 4, 6, 8 и большим количеством сопел. По требованию заказчика установка дополняется станциями ориентирования и сборки колпачков.
Безопасность
В данной линии установлен дозатор, изготовленный в исполнении EX.
Поршневые группы и уплотнения выполнены из высокопрочного фторопласта.

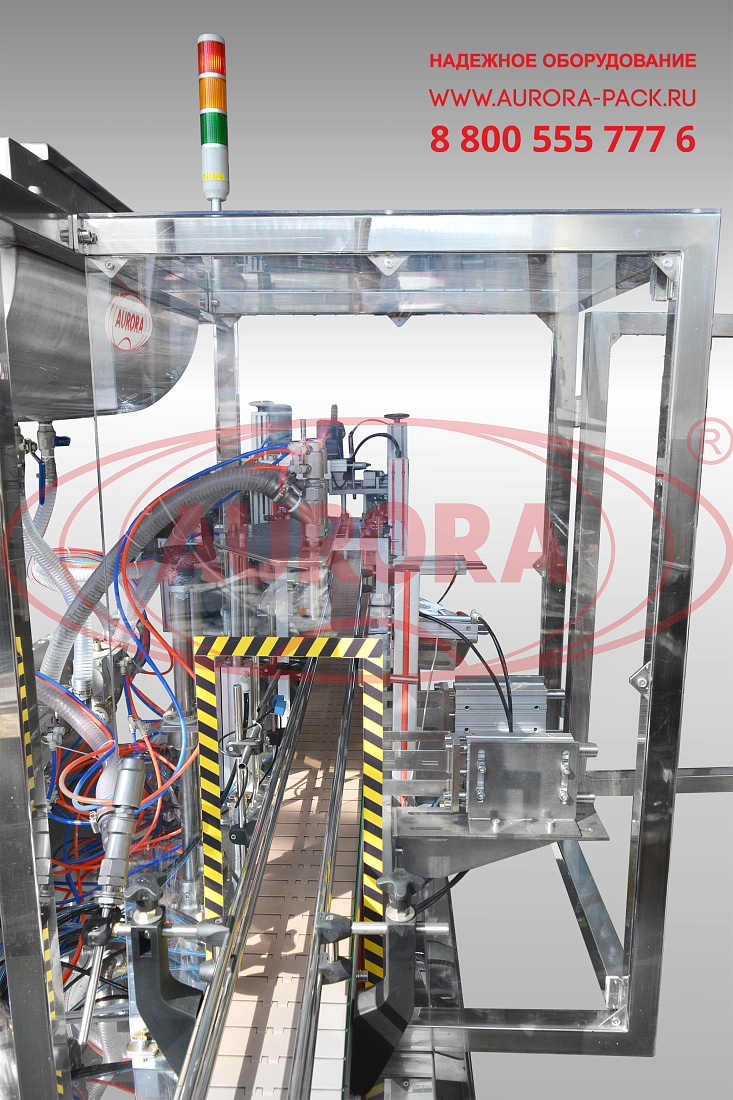

Защитное ограждение дозирующего узла обеспечивает чистоту и безопасность реализации технологических процессов.
Отрасль: |
|
Тип дозатора: | Поршневой |
Система розлива: | ASF «Умный розлив» |
Сопла, шт.: | 4 |
Производительность на таре 50-500 мл, шт/час, до: | 1000 |
Диапазон дозирования большими дозирующими цилиндрами, мл: | 500-5000 |
Диапазон дозирования малыми дозирующими цилиндрами, мл: | 50-500 |
Погрешность дозирования, %*: | ±5* |
Исполнение EX: | Да |
Герконовые датчики Festo, шт: | 4 |
Станина крепления навесного оборудования: | Да |
Емкость, л: | 100 |
Датчики уровня емкости: | Да |
Датчик наличия тары оптический: | Да |
Защитное ограждение: | Да |
Материал поршневых групп и уплотнения: | Фторопласт |
Шланги продуктопровода армированные: | Да |
Тип транспортёра: | Пластинчатый пластиковый |
Длина транспортёра, мм: | 2000 |
Высота транспортера, мм: | 950±50 |
Ширина ленты, мм: | 155 |
Тип укупорки: | Закрутка |
Ручная ориентация колпачков: | Да |
Пневмозажим тары, шт: | 2 |
Тип колпачков: | ПЭТ |
Количество потоков, шт.: | 2 |
Количество укупорочных голов, шт.: | 2 |
Количество роликов укупорочной головки, шт.: | 4 |
Делитель потока пневматический типа «Flipper»: | Да |
Датчик наличия тары: | Да |
Погрешность отбраковки, %: | ±5 |
Вес, кг: | 700 |
Давление сжатого воздуха, МПа: | 0,6-1,0 |
Потребляемая мощность, не более кВт: | 3 |
Электропитание, В/Гц: | 220/50 |
Габариты дозатора, мм: | 2000 х 2000 х 2000 |
Габариты укупора, мм: | 2000 х 1800 х 710 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
