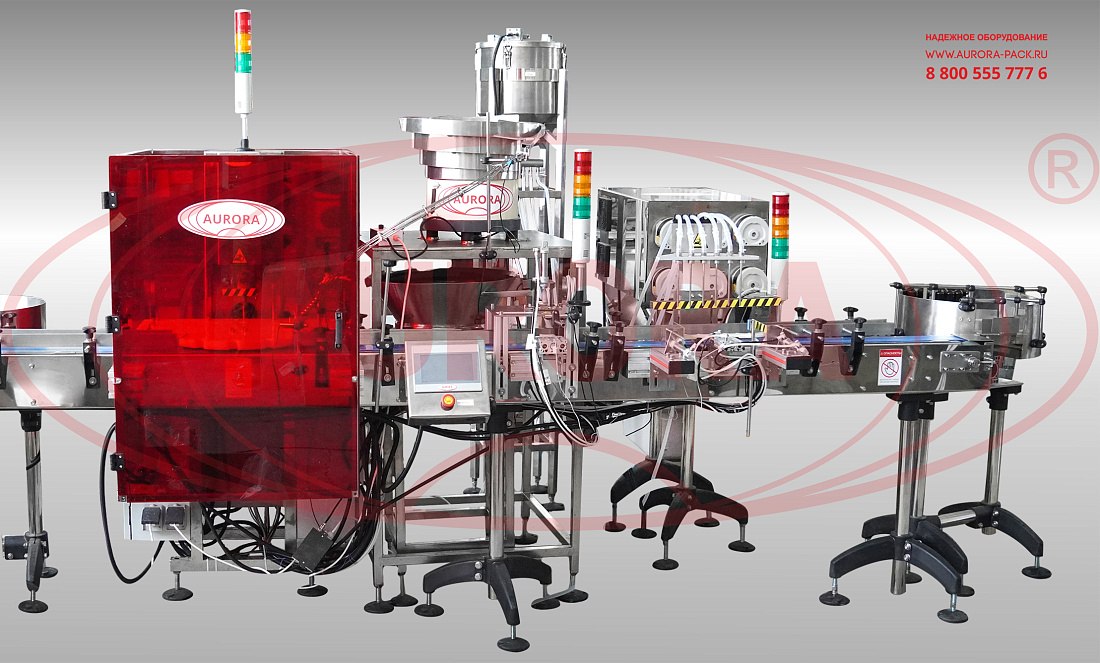

Линия розлива и укупорки ветеринарных препаратов в стеклянные флаконы объемом 5-100 мл «МАСТЕР»
Описание
Характеристики
Видео
Документация
Вопросы по оборудованию
Вопросы по оборудованию
Остались вопросы? напишите нам

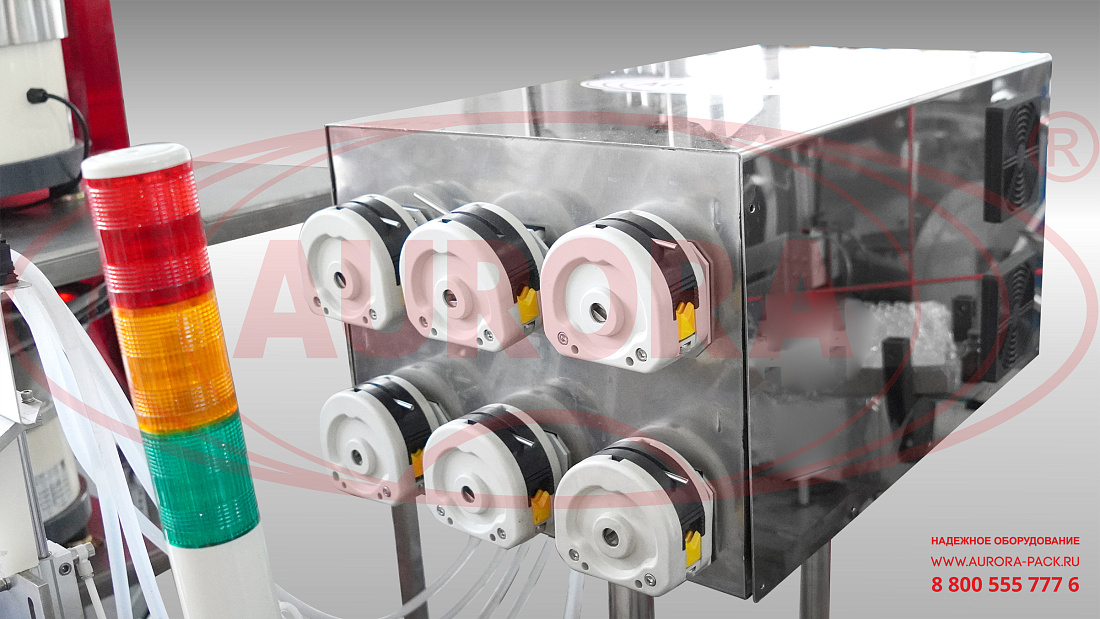

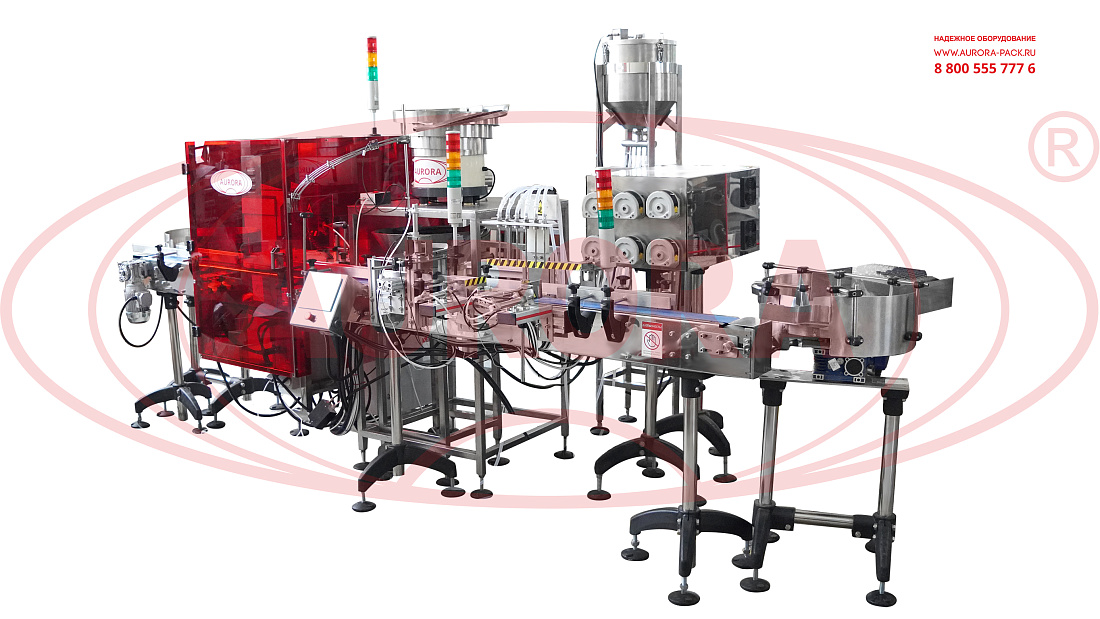

Широкоуниверсальная линия розлива серии «МАСТЕР» разработана с учетом всех особенностей фасовки и упаковки лекарственных препаратов и соответствует требованиям GMP. Линия адаптирована к упаковке жидких и слабовязких растворов в стеклянные цилиндрические флаконы, забивке резиновых пробок и завальцовке колпачками flip-off. Система розлива линии представлена высокоточным перистальтическим дозатором, укомплектованным перистальтическими головками KZ25 из износостойкого пластика. Объем розлива продукта регулируется в широком диапазоне — от 5 до 100 мл. За один цикл розлива одновременно наполняются сразу 6 единиц тары.

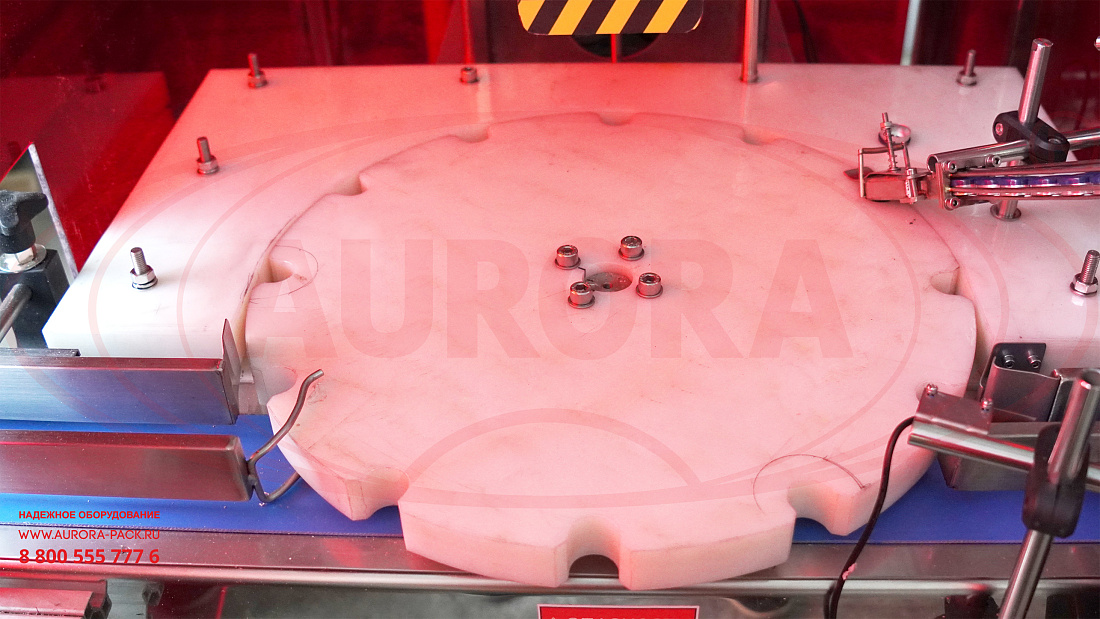

В состав линии включена система автоматической ориентации пробок с устройством забивки, которая обеспечивает подачу и установку изделий на флаконы в поточном режиме. В зоне завальцовки перемещение тары выполняется поворотной звездой. Механизм закрутки оснащен опускающейся головкой, реализующей качественную и деликатную укупорку колпачков. Датчики наличия тары и колпачка, установленные перед зоной укупорки, позволяют осуществлять контроль поступающей тары. Если тара отсутствует или движется по поворотной звезде без колпачка – укупорка не производится. После устранения неисправности оператором вручную и срабатывания датчиков системы отбраковки работа машины возобновится.
Линия изготовлена в правостороннем исполнении, отличается быстротой переналадки и развивает высокую скорость работы.
В состав линии включена система автоматической ориентации пробок с устройством забивки, которая обеспечивает подачу и установку изделий на флаконы в поточном режиме. В зоне завальцовки перемещение тары выполняется поворотной звездой. Механизм закрутки оснащен опускающейся головкой, реализующей качественную и деликатную укупорку колпачков. Датчики наличия тары и колпачка, установленные перед зоной укупорки, позволяют осуществлять контроль поступающей тары. Если тара отсутствует или движется по поворотной звезде без колпачка – укупорка не производится. После устранения неисправности оператором вручную и срабатывания датчиков системы отбраковки работа машины возобновится.
Линия изготовлена в правостороннем исполнении, отличается быстротой переналадки и развивает высокую скорость работы.
Назначение и область применения
Линия предназначена для реализации процессов группового розлива продукта во флаконы, забивки пробок и завальцовки колпачков. Основной сегмент применения оборудования — ветеринарные заводы, производства лекарственных средств и БАДов.Принцип работы

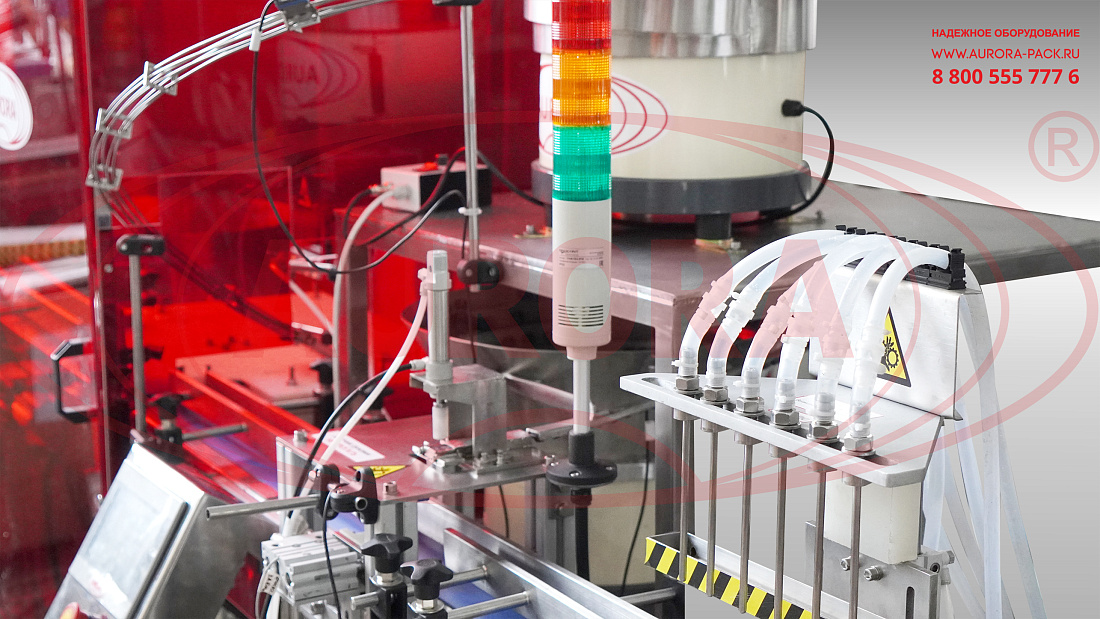

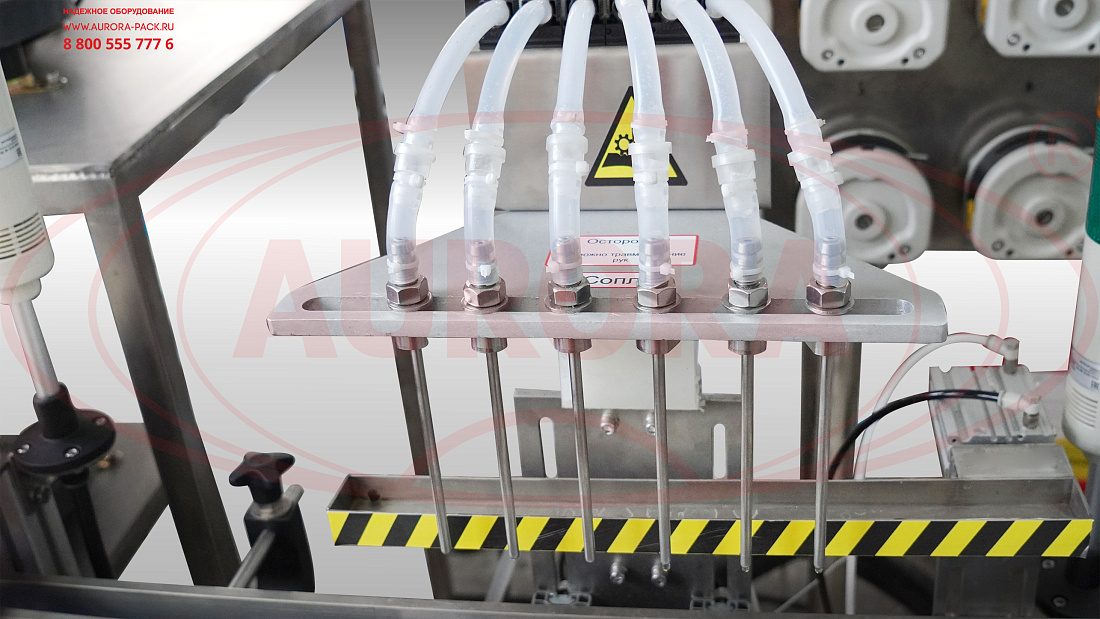

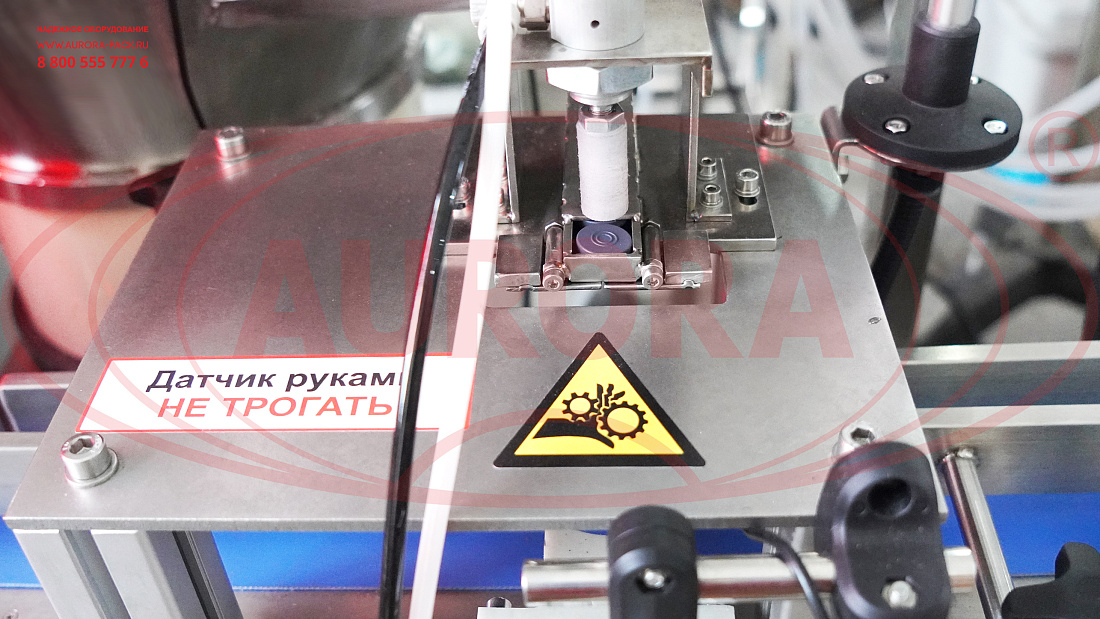

Тара, установленная на транспортер, перемещается в зону дозирования. На входе в участок установлен датчик, который отсчитывает требуемое количе-ство флаконов. Формируется группа флаконов, которые располагаются под соплами. Далее происходит опускание сопел и непосредственно розлив про-дукта. Наполненные флаконы перемещаются по транспортеру в зону подачи пробки. Изделия из виброориентатора подаются в устройство забивки, кото-рое устанавливает пробку на флакон. Затем флакон переходит на участок укупорки с поворотной звездой, где пошагово проходит три зоны: установки колпачка, датчика контроля и завальцовки. Укупоренная тара перемещается на основной транспортер, который доставляет ее на выходной накопитель-ный стол.Основные элементы
- Установка дозирующая МДП-200Л;

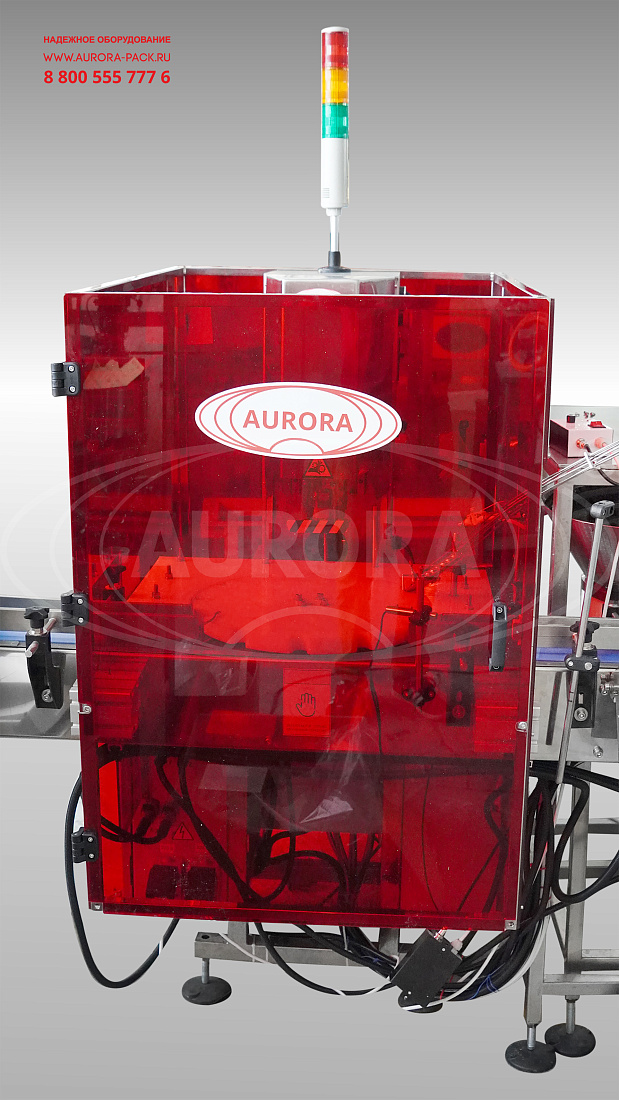

- Автомат закаточный МЗ-400Е2М;

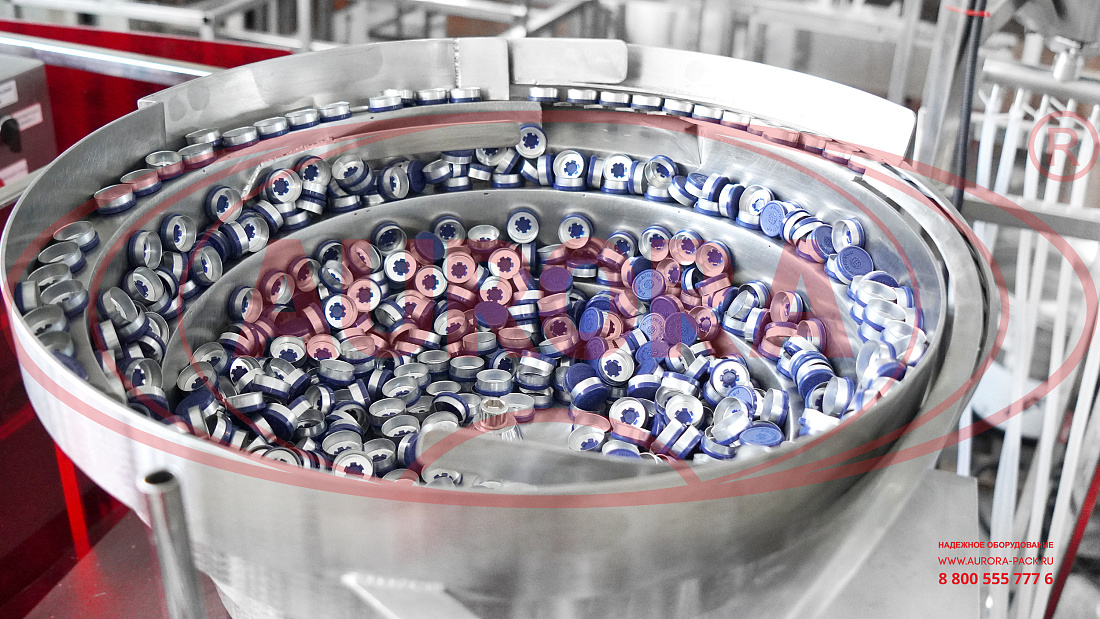

- Ориентатор колпачков ОК-2000;
- Ориентатор пробок ОП-2000;
- Поворотный стол ТДМ-600;
- Транспортер линейный серии ТЛ;
- Панель управления.
Преимущества
- Высокая производительность — до 2000 шт/час;
- Полностью автоматический непрерывный цикл работы;
- Высокоточное наполнение сразу 6 флаконов;
- Качественная укупорка, обеспечивающая полную герметичность упаковки;
- Удобство настройки и контроля.
Универсальность
В данной линии предусмотрена возможность замены перекачивающих головок и трубок, что позволяет разливать продукты с различной консистенцией. Розлив может производиться в разноформатные флаконы. Для переналадки оборудования в этом случае потребуется замена оснастки, которую мы можем изготовить дополнительно.Удобство работы
Оборудование оснащено инновационной системой управления, которая позволяет настраивать оптимальные режимы работы под разные типы тары и продукта. Регулировка параметров осуществляется при помощи сенсорной панели оператора.Варианты исполнения
Данная линия розлива лекарств выпускается в классическом исполнении с левосторонним расположением элементов. В состав линии может быть включена этикетировочная станция, а также инспекционная панель для отбраковки оператором уже заполненных флаконов в случае попадания во флакон посторонних включений/примесей или для выявления иных несоответствий флаконов или их содержимого.Безопасность
Линия изготавливается из нержавеющей стали AISI304 и других надежных и безопасных материалов. Все элементы, контактирующие с продуктом (сопла, сменные сопла и емкость), изготовлены из нержавеющей стали AISI316L, что позволяет безопасно использовать оборудование для розлива органических жидкостей, кислот и щелочей.Отрасль: |
|
Установка дозирующая МДП-200Л: | |
Производительность, фл./час, до: | 2000 |
Тип розлива: | Донный |
Количество дозирующих головок, шт.: | 6 |
Погрешность дозирования, %: | ±5 |
Геометрический объем емкости-накопителя, л: | 35 |
Объем розлива, мл: | 5-100 |
Напряжение питания, В/Гц: | 220/50 |
Потребляемая мощность, кВт: | 1,3 |
Давление сжатого воздуха, МПа: | 0,6-1,0 |
Габаритные размеры дозатора, мм: | 850×1400×1450 |
Габаритные размеры емкости-накопителя, мм: | 330×330×2000 |
Масса установки, кг: | 250 |
Автомат закаточный МЗ-400Е2М: | |
Метод укупорки: | Завальцовка |
Производительность, фл./час, до: | 2000 |
Погрешность отбраковки, %: | ±5 |
Давление сжатого воздуха, МПа: | 0,6-0,8 |
Напряжение питания, В/Гц: | 220/50 |
Потребляемая мощность, кВт, до: | 0,8 |
Габаритные размеры, мм: | 1200×800×2000 |
Вес, кг, до: | 150 |
Линия этикетировки и датеровки АЭ-5: | |
Тип этикетки: | Самоклеящаяся |
Скорость раздачи, м/мин: | От 3,0 до 10 |
Погрешность нанесения этикетки, мм: | ±5 |
Давление сжатого воздуха, МПа: | 0,6-0,8 |
Напряжение, В/Гц: | 220/50 |
Потребляемая мощность, кВт, до: | 0,8 |
Габаритные размеры, мм, не более: | 3020×1260×1205 |
Вес, кг, до: | 150 |
Ориентатор колпачков ОК-2000: | |
Напряжение питания, В/Гц: | 220/50 |
Сила тока, А: | 3/5 |
Потребляемая мощность, кВт, не более: | 0,4 |
Габаритные размеры, мм: | 700×700×1650 |
Вес, кг, до: | 100 |
Ориентатор пробок с системой забивки ОП-2000: | |
Напряжение питания, В/Гц: | 220/50 |
Сила тока, А: | 3/5 |
Потребляемая мощность, кВт, не более: | 0,4 |
Габаритные размеры, мм: | 700×700×1400 |
Вес, кг, до: | 80 |
Поворотный стол ТДМ-600: | |
Диаметр вращающегося стола, мм: | 500 |
Скорость вращения стола, об./мин, до: | 19 |
Установленная мощность двигателя, кВт, до: | 0,37 |
Напряжение питания, В/Гц: | 220/50 |
Габаритные размеры, мм, не более: | 600×600×1100 |
Масса, кг, до: | 65 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
