Линия розлива химических реагентов в ПЭТ-флаконы объемом 10/50 мл «МАСТЕР»

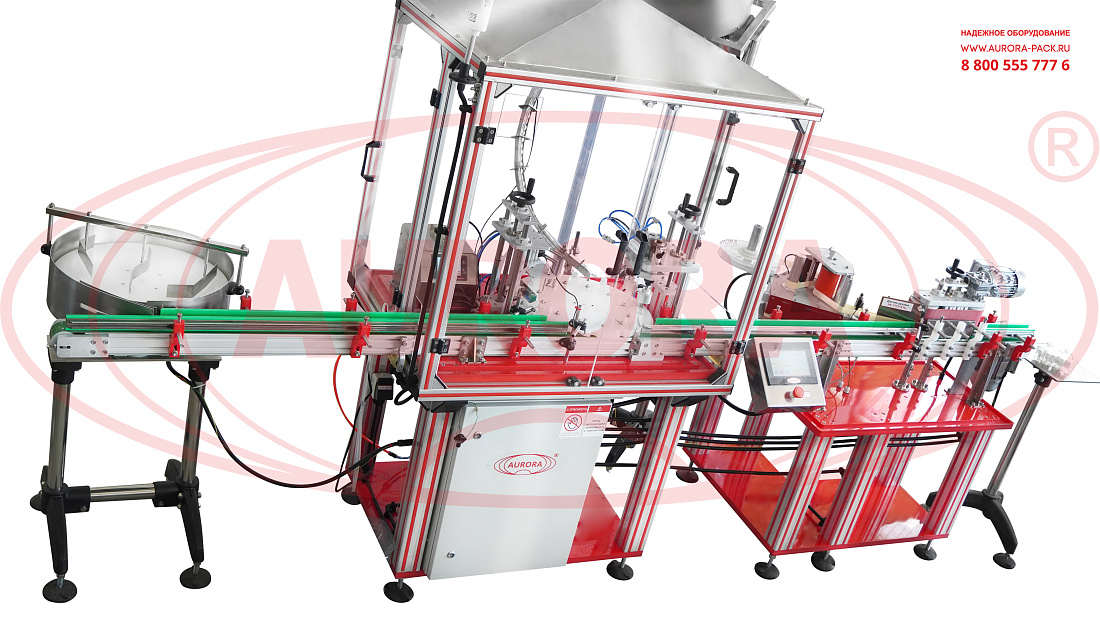

Автоматическая линия серии «МАСТЕР» представлена в специализированном исполнении, адаптированном к розливу химических реагентов малой концентрации для детских наборов для опытов. В состав линии включен моноблок розлива и укупорки с ориентатором колпачков, этикетировочная система и накопительный поворотный стол для подачи тары.

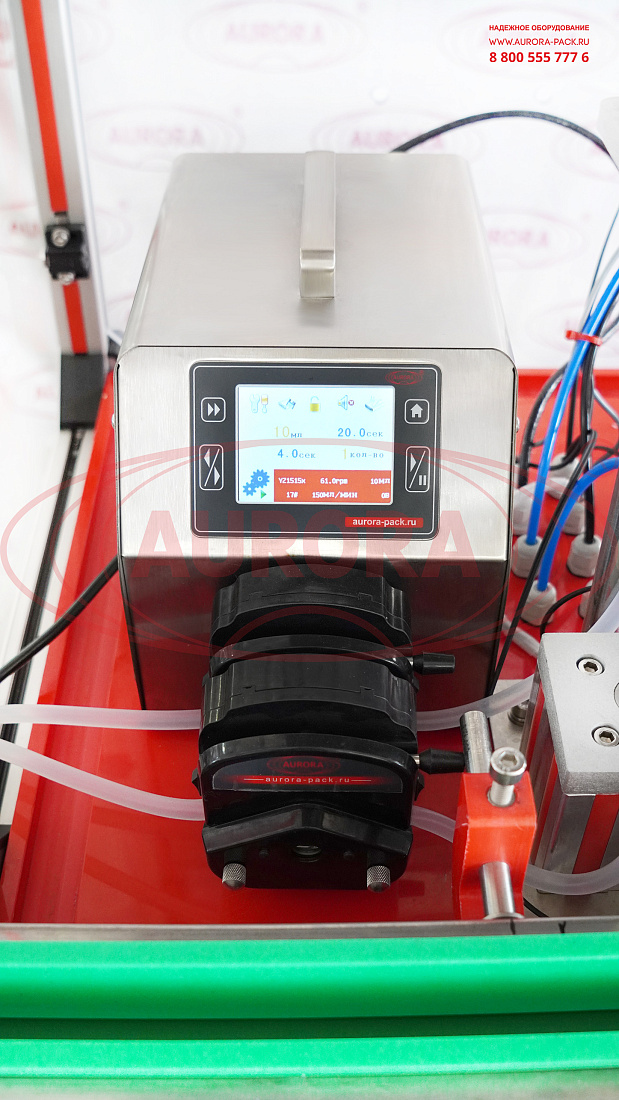

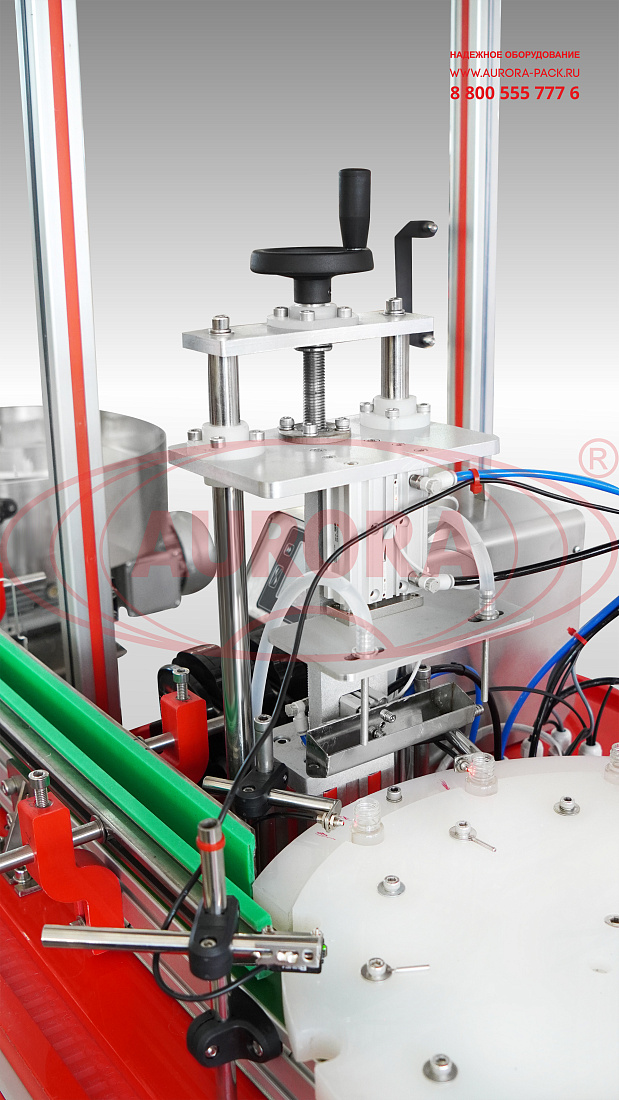

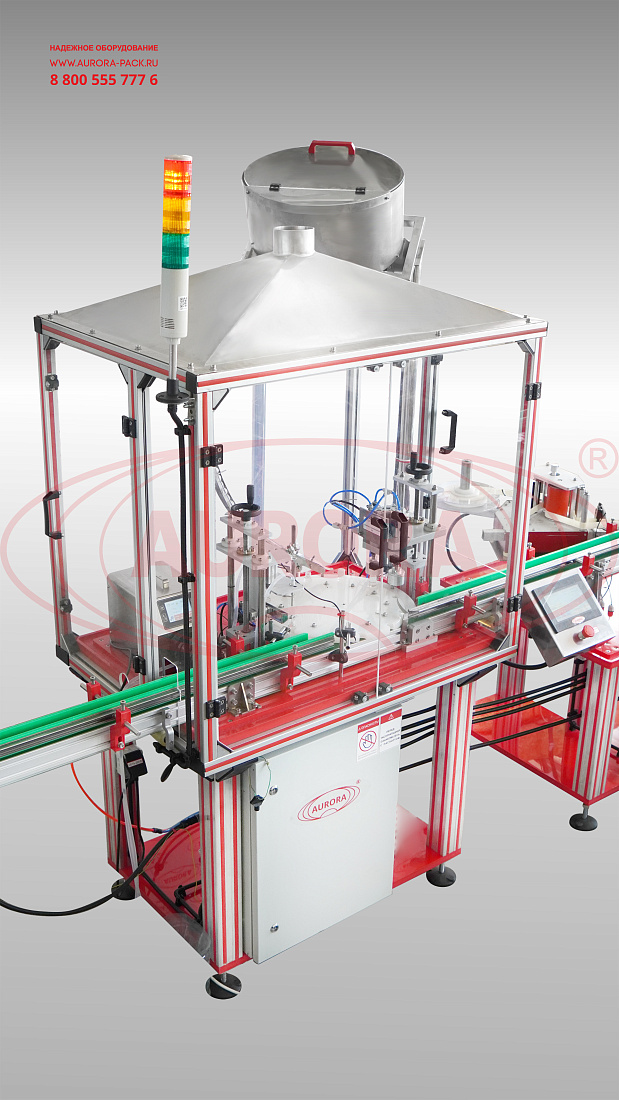

Узел розлива представлен двухсопельным перистальтическим дозатором, адаптированном к дозированию жидкого продукта в пластиковые флакончики двух типоразмеров: объемом 10 и 50 мл. Позиционирование и подача колпачков осуществляется ориентатором дискового типа с ленточным транспортером. Зона дозирования оснащена защитным ограждением и кожухом для установки вытяжки.

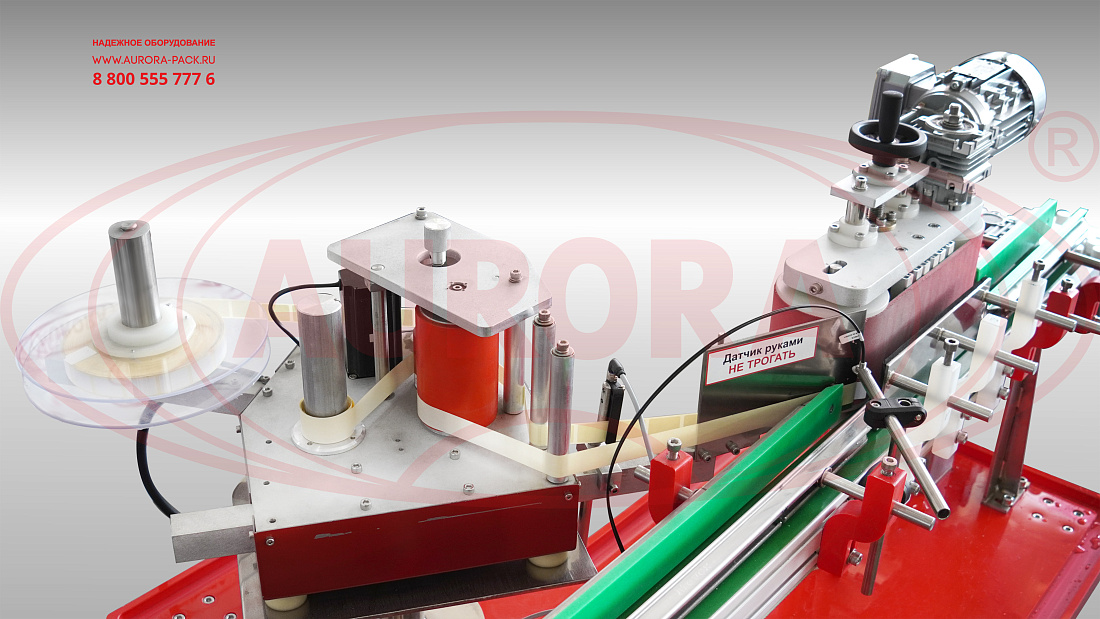

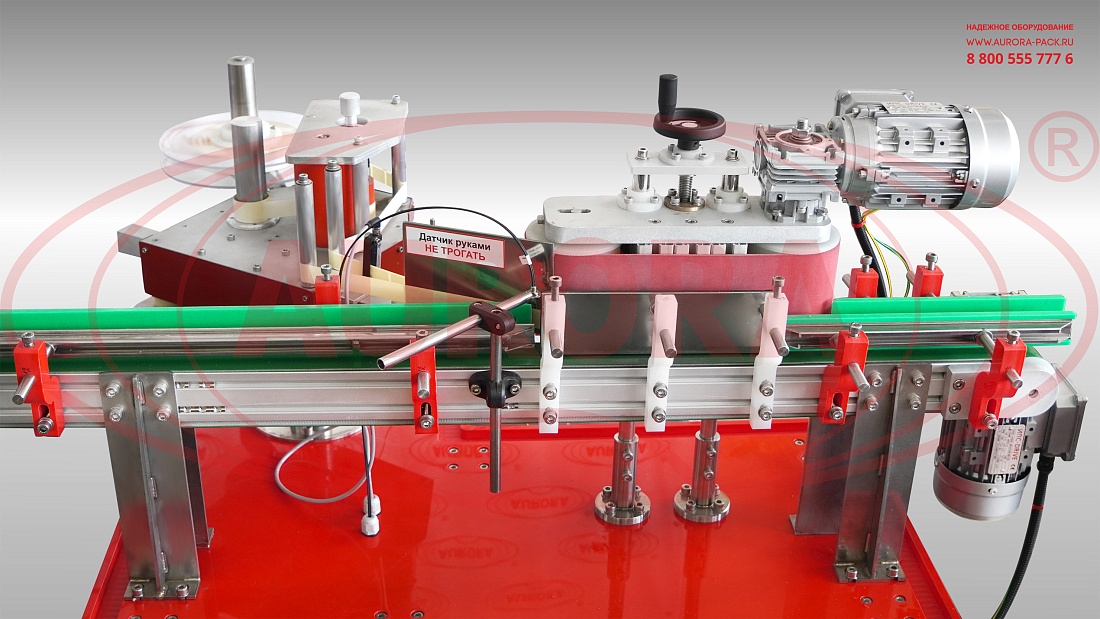

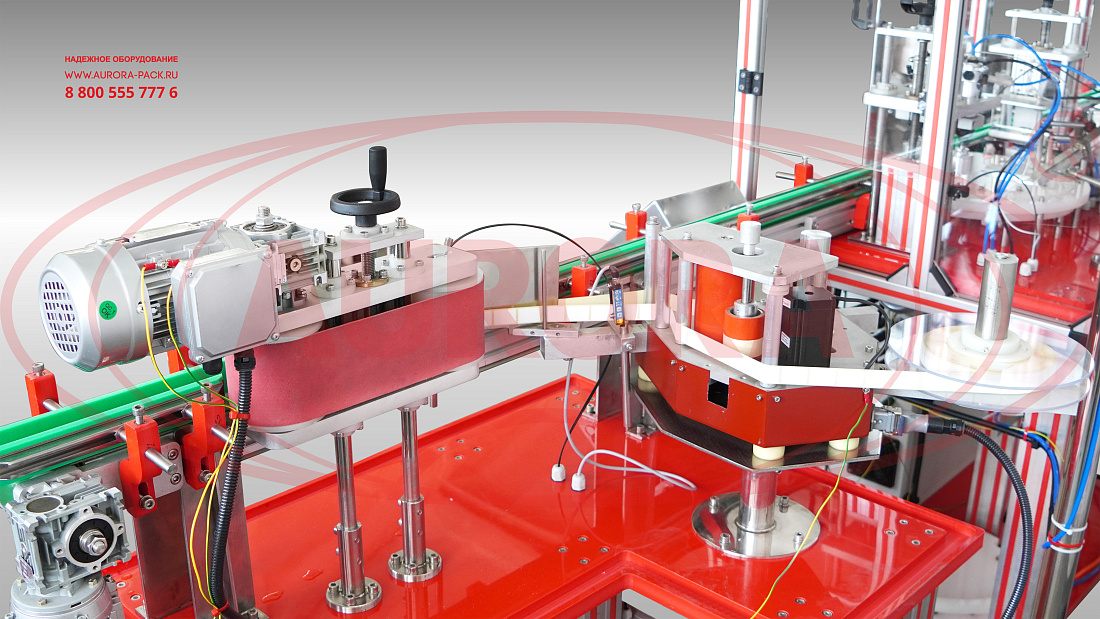

Автоматический этикетировщик модели АЭ-5 в составе линии реализует презентабельную наклейку самоклеящихся этикеток на непрозрачной подложке. Система обкатки обеспечивает плотное прилегание лейблов к поверхности тары, что исключает образование воздушных полостей и иных дефектов этикетирования.

Назначение и область применения

Линия предназначена для дозированной подачи жидкого продукта в ПЭТ флаконы, ориентирования и закрутки колпачков, а также этикетирования тары в автоматическом режиме. Оборудование может использоваться для розлива химических реагентов и реактивов различного назначения, красителей, косметических продуктов.

Принцип работы

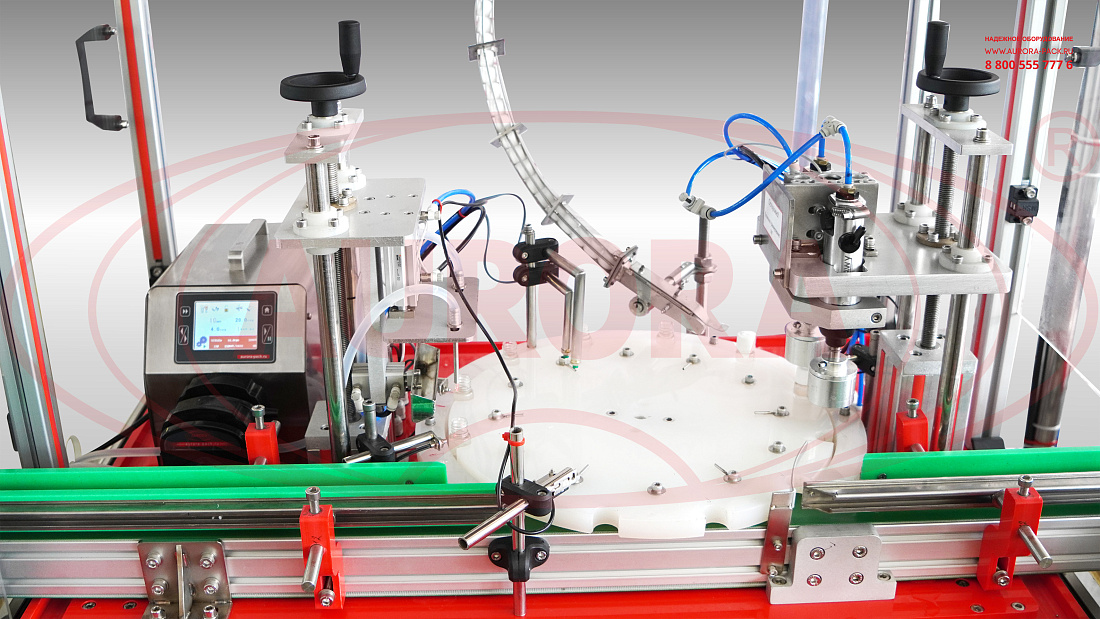

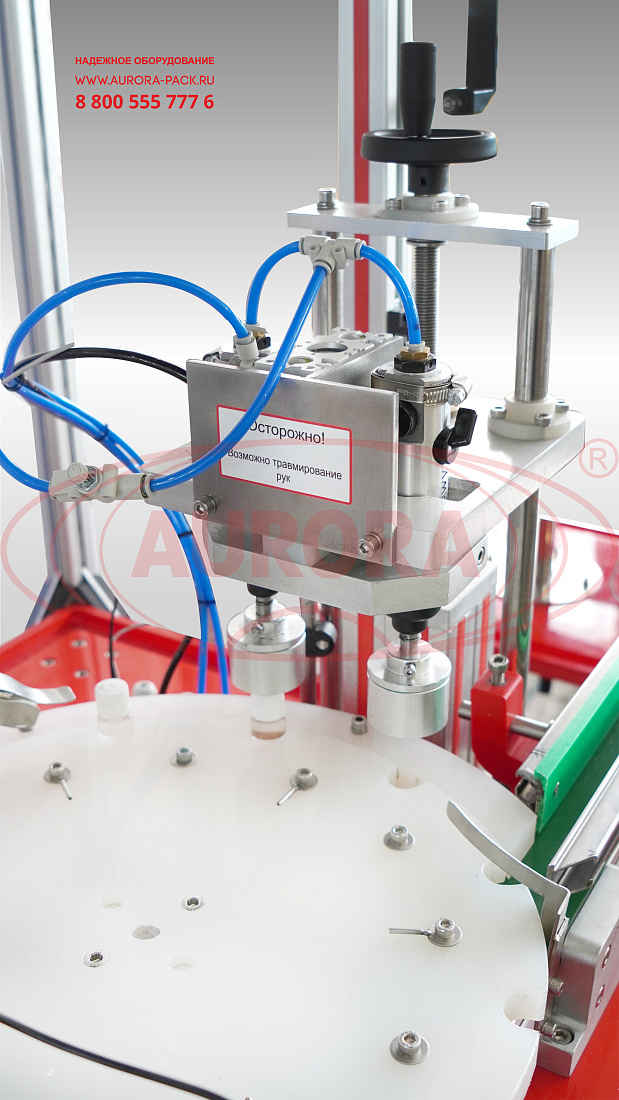

На поворотный стол подачи устанавливаются флаконы, в ориентатор засыпаются колпачки, насос подключается к расходной емкости с жидкостью. Оператор производит настройки в окне панели управления и запускает линию в работу. Флаконы перемещаются по транспортеру на поворотную звезду, где распределяются по индивидуальным пазам. Поворот стола на шаг обеспечивает последовательную транспортировку тары в зону розлива, на участок установки колпачка и в зону работы укупорочной головки. На каждом этапе появление флаконов контролируется датчиками. После завершения укупорки флаконы переходят на линейный транспортер, который доставляет их на участок этикетирования. Датчик флакона запускает привод аппликатора при входе тары в зону его действия, в результате чего выполняется протяжка подложки рулона этикеток через аппликатор. Лента перегибается вокруг адаптера,
одна этикетка отделяется от подложки и захватывается тарой. После этого
обкатчик прикатывает этикетку на тару. Полностью упакованный продукт перемещается в зону выхода.

Основные элементы

• Моноблок розлива и укупорки «МАСТЕР» МЗ-400ЕД;
• Автоматический этикетировщик АЭ-5;

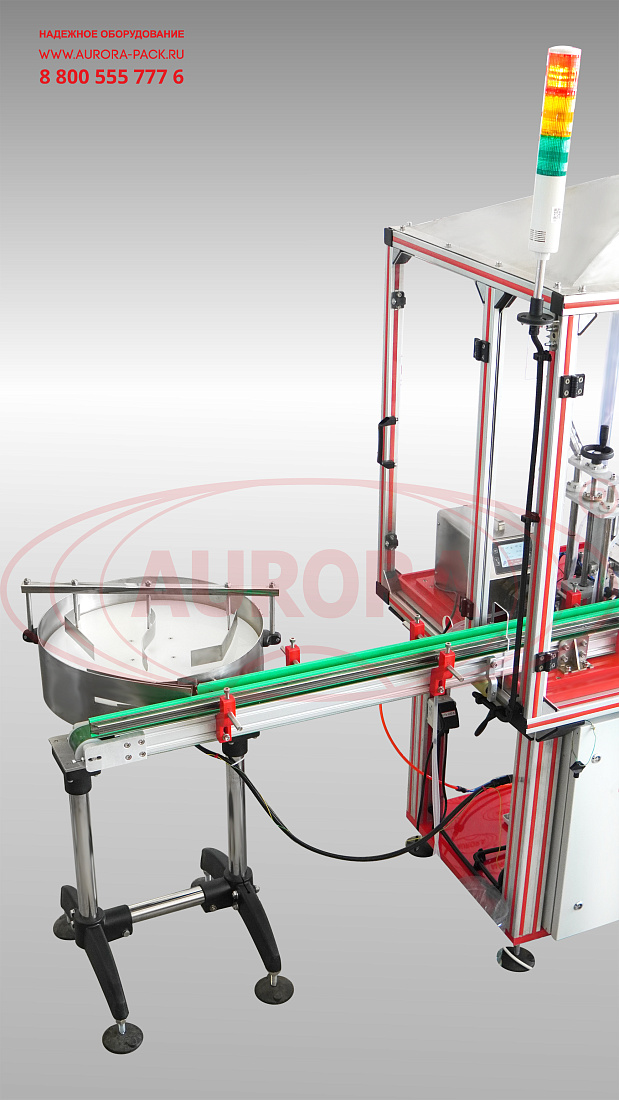

• Поворотный стол ТДМ-600;
• Панель управления.

Преимущества

• Высокая производительность – до 1000 шт/час;
• Двухсопельное исполнение дозатора;
• Возможность использования разноформатных флаконов;
• Автоматическая подача колпачков в правильном положении;
• Аккуратное нанесение этикеток;
• Развитый интерфейс управления с простым и удобным меню.

Универсальность

Линия в представленной комплектации позволяет разливать продукт во флаконы различного объема – 10 и 50 мл. Положение сопел легко регулируется в соответствии с типоразмером флаконов. Особенности дозирующей системы позволяют эффективно работать с жидкими и слабовязкими продуктами.

Удобство работы

Для удобного и быстрого управления параметрами работы всех узлов линии используется единая панель оператора, оснащенная сенсорным экраном. В соответствующих рабочих окнах можно выбрать оптимальные настройки для отдельных элементов линии. Активация функции сохранения данных позволяет устройству запоминать наиболее удачные режимы.

Варианты исполнения

Линия имеет широкий ряд модификаций, адаптированных под различные технологические задачи: к розливу в ПЭТ-флаконы объемом 100-500 мл, к работе с медицинскими реагентами, пигментными красителями и другими продуктами. В нашем каталоге представлены аналогичные модели с четырехсопельной системой дозирования, двумя укупорочными головками и другими вариантами исполнения узлов.

Безопасность

Оборудование производится с применением качественных материалов, которые соответствуют всем требованиям промышленной и экологической безопасности. Закрытое исполнение участка розлива позволяет сократить риск попадания вредных паров от химического продукта во внешнее пространство. Для быстрой остановки линии в экстренных ситуациях предусмотрена функция «Аварийный стоп».
