Линейный комплекс розлива, укупорки и этикетировки представлен в узкоспециализированном исполнении, которое обеспечивает высокое качество упаковки антисептических средств во флаконы с пробками-капельницами. Машина оснащена 6-сопельным перистальтическим дозатором, укупорочным модулем с поворотным столом и линией этикетирования с датировщиком.

Линия выполнена в соответствии с требованиями GMP. Пробки с насадками и внешние колпачки подаются из виброориентаторов и автоматически устанавливаются на тару в заданном положении. В зоне этикетирования установлена прижимная пластина для точного позиционирования неустойчивых флаконов и ровного нанесения лейблов.

Назначение и область применения

Линия предназначена для дозированной подачи продукта во флаконы, ориентирования пробок и колпачков, забивки пробок и закрутки колпачков на флаконы, а также нанесения самоклеящихся круговых этикеток. Оборудование широко востребовано в сфере производства хлоргексидина, мирамистина и других антисептических препаратов.

Принцип работы

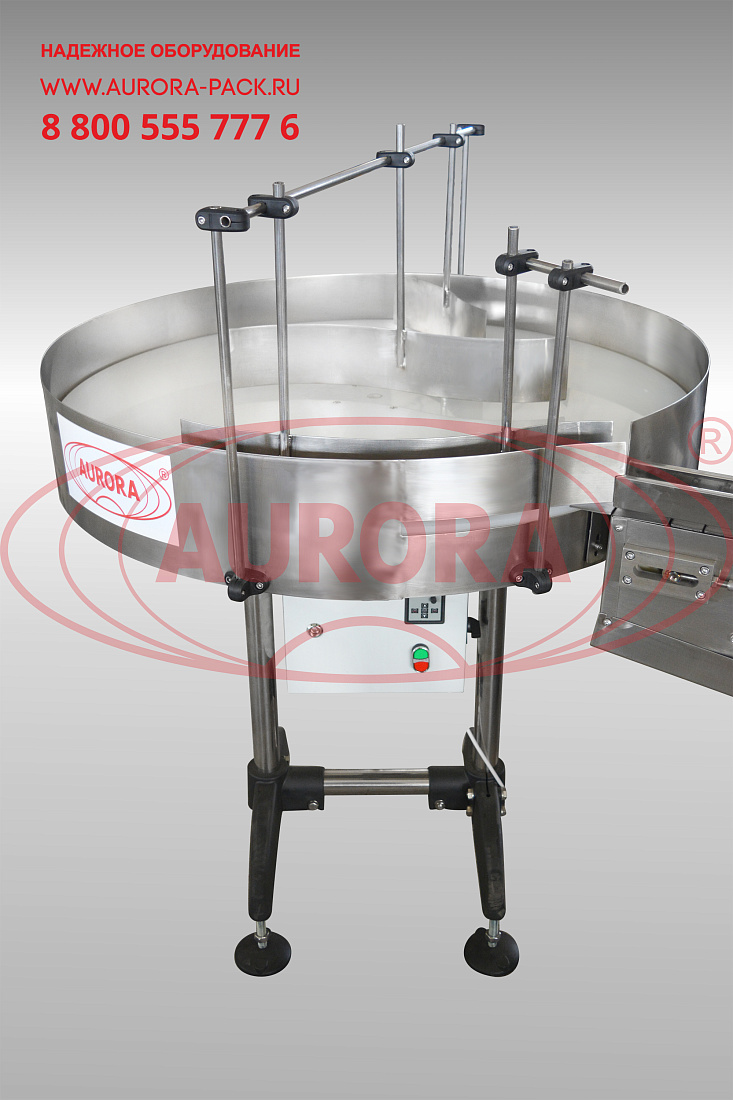

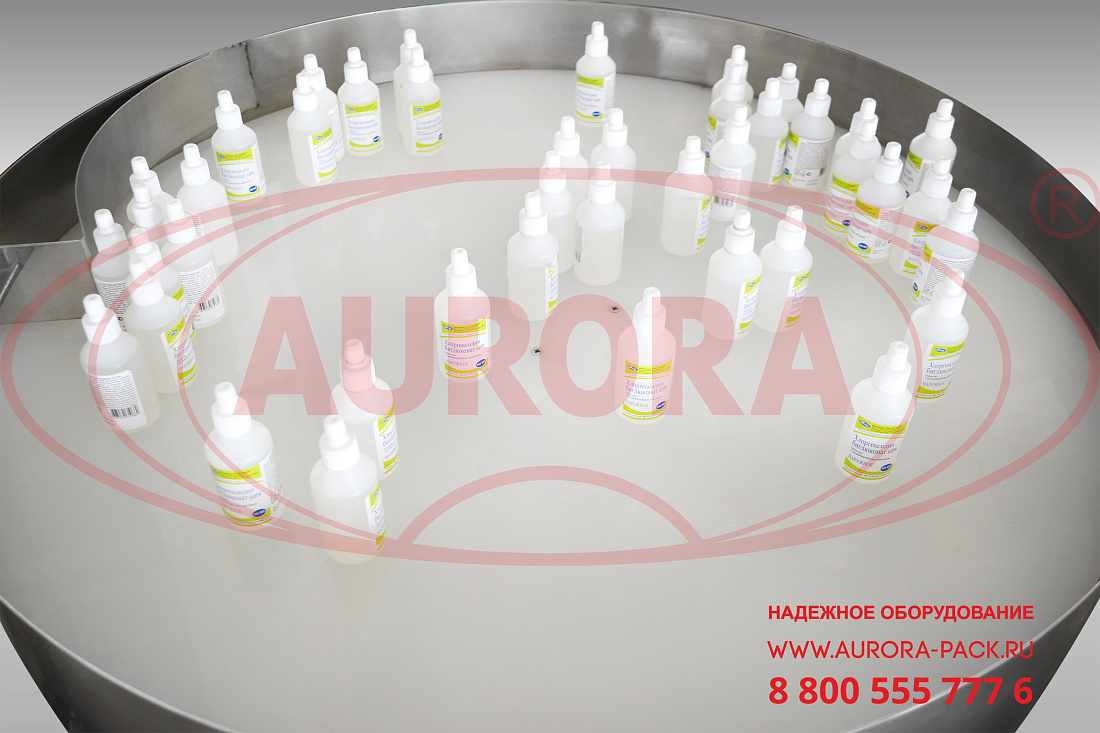

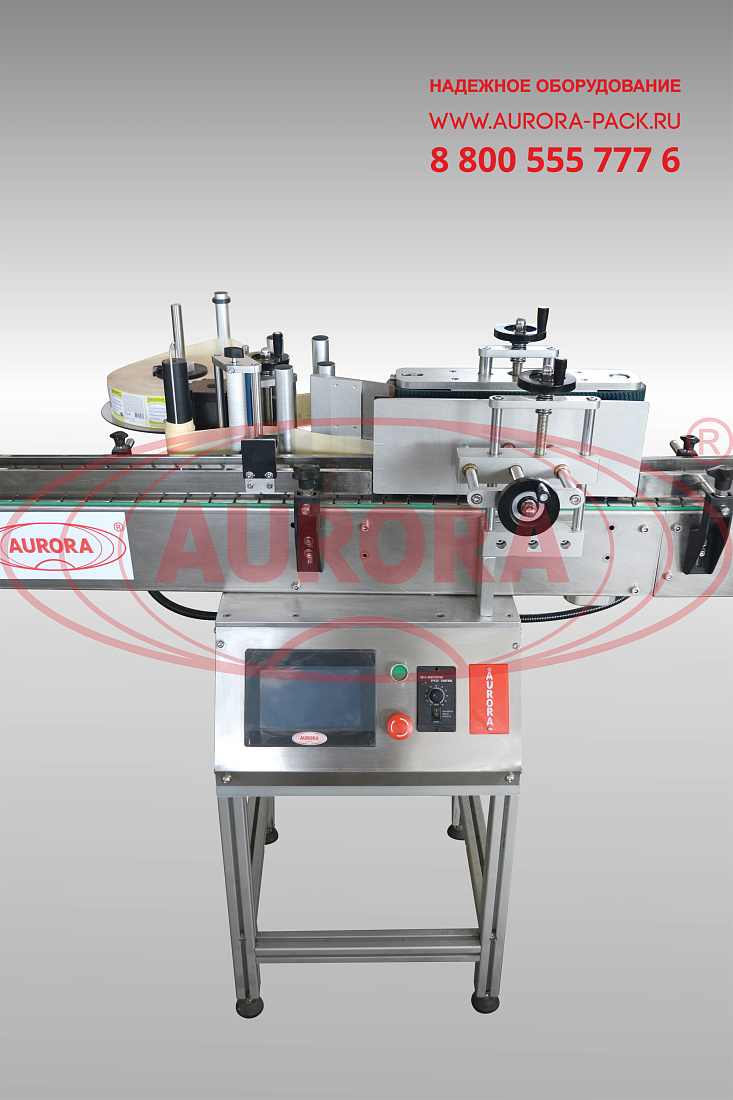

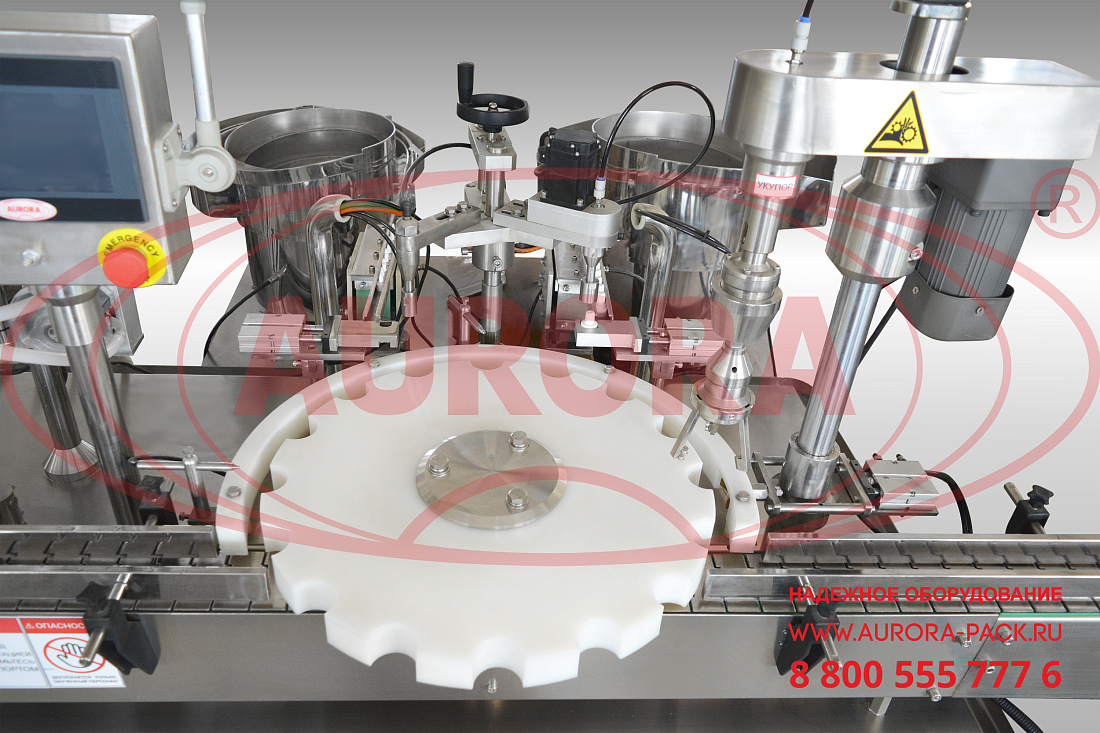

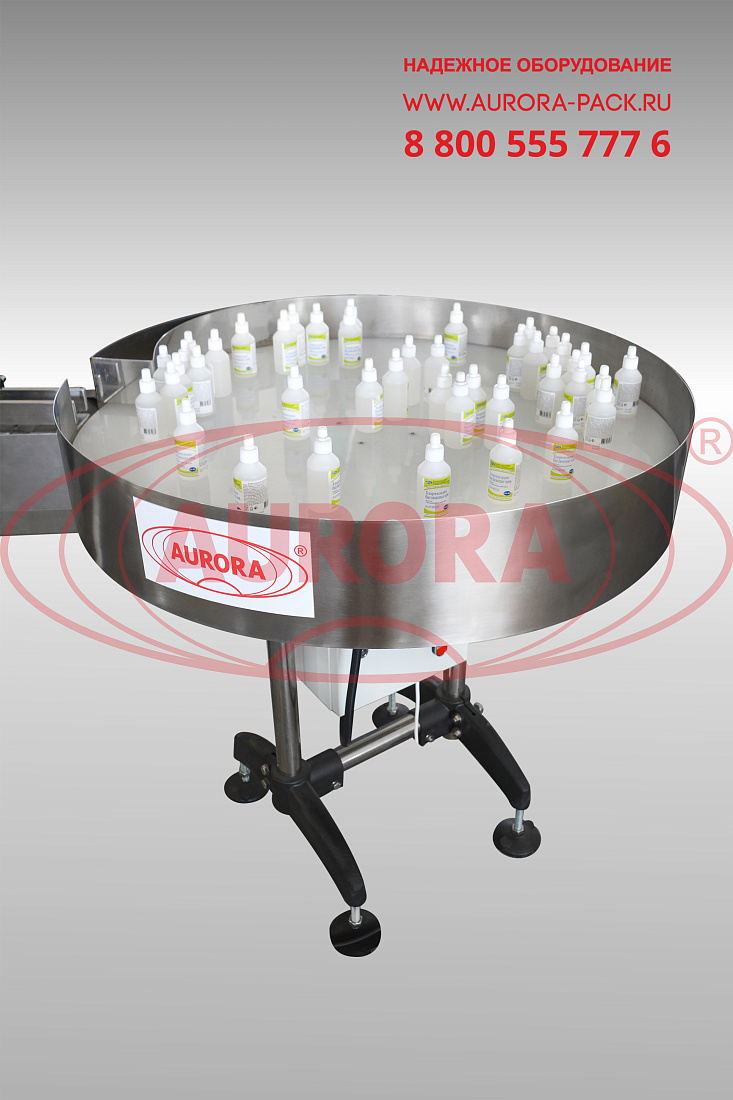

Флаконы перемещаются по транспортеру в зону дозирования, где фиксируются отсекателями, и система производит розлив продукта. Далее флаконы переходят на делительный диск модуля укупорки. Флакон сначала укупоривается пробкой, затем на него накидывается колпачок, после чего производится закрутка колпачка. Наличие флакона в позиции определяет датчик, установленный перед узлом установки колпачка. При отсутствии флакона укупорка не производится. Укупоренные флаконы по транспортеру попадают на линию этикетировки и датировки, где фиксируются датчиком наличия тары. Подается команда на механизм этикетировки, и флакон захватывает выданную этикетку. После нанесения этикетки на поверхность тары нож отрезает этикетку от подложки, а обкатчик равномерно разглаживает этикетку, придавая эстетичный вид. Флакон переходит на накопительный стол выдачи.

Основные элементы

Преимущества

  • Полностью автоматизированные выполнение всех операций;
  • Наполнение сразу 6 флаконов за один цикл розлива;
  • Индивидуальна регулировка дозы на каждом дозирующем насосе;
  • Позиционирование пробок с насадками и колпачков;
  • Ровное нанесение круговых этикеток с датой.

Универсальность

Положение дозирующих сопел и других элементов линии легко изменяется в соответствии с габаритными размерами флаконов. Несложная замена оснастки на укупорочном модуле позволяет быстро переадаптировать узел под другой формат тары.

Удобство работы

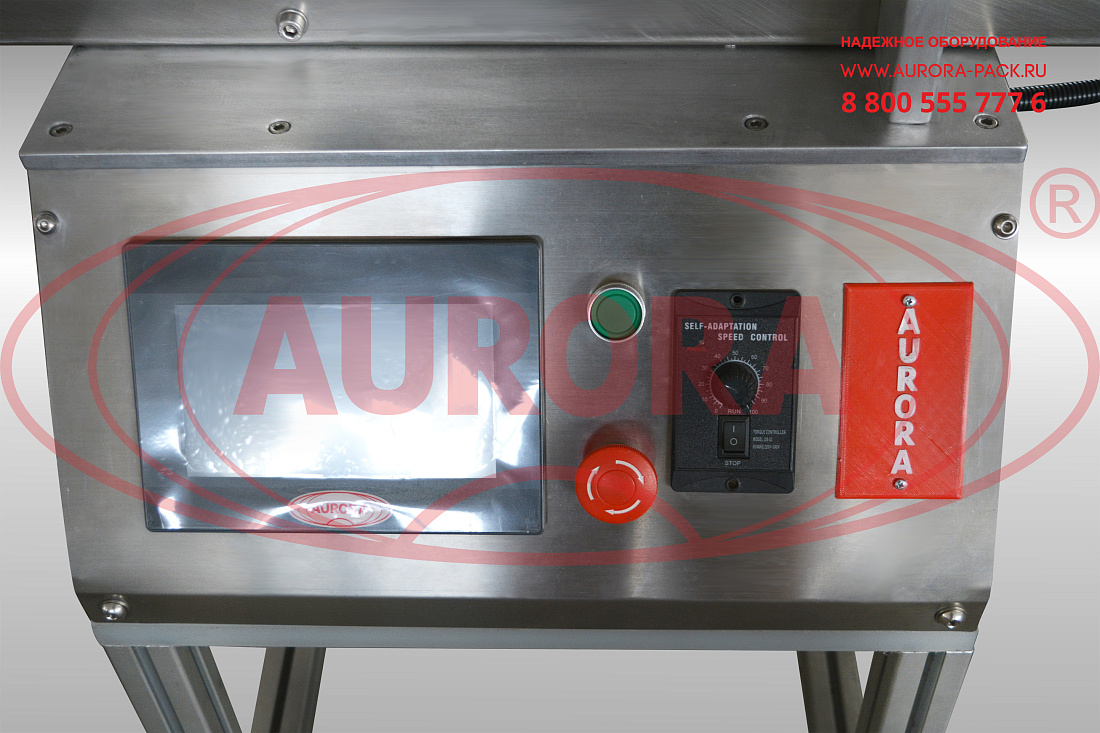

Высокоинтеллектуальная система управления на базе PLC позволяет детально настраивать рабочие узлы, достигая оптимальных показателей выполнения технологических процессов. Режим сохранения выбранных программ позволяет быстро приступить к работе при последующем запуске.

Варианты исполнения

Линия выпускается в исполнении с 2, 4, 6, 8 и более дозирующими соплами. Тип дозатора определяется исходя из консистенции фасуемого продукта. Машина может быть укомплектована станцией предварительной сборки двухкомпонентных колпачков, дополнительной укупорочной головкой, классической линией этикетировки АЭ-5.

Безопасность

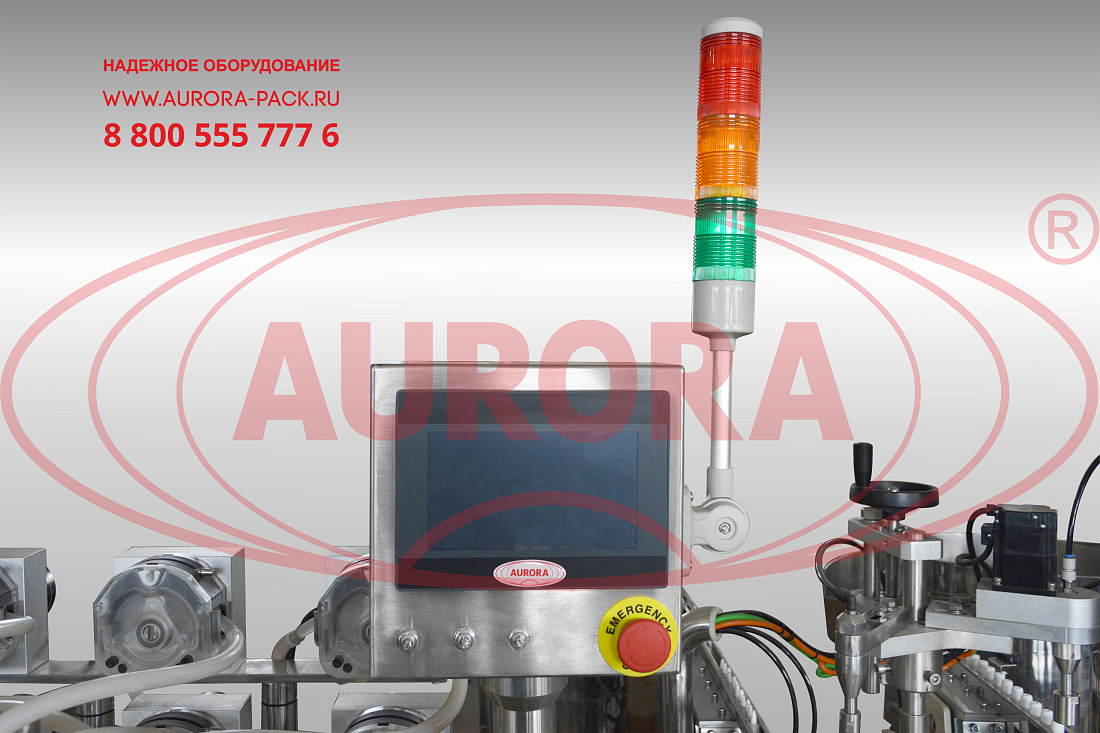

Линия укомплектована высокоточными оптическими датчиками, которые обеспечивают согласованность выполнения операций, исключая риск поломки. Светосигнальная колонна оперативно оповещает о возникновении сбоев в работе оборудования.


Отрасль:
  • Комплексное оснащение фармацевтического производства
  • Ветеринария
Производительность, шт/ч, до:2400
Материал тары:ПЭТ
Количество типоразмеров флаконов, шт.:2
Объём тары, мл:100
Тип продукта:Хлоргексидин
Тип дозатора:Перистальтический
Диапазон розлива, мл, до:100
Количество насосов дозирования, шт.:6
Тип перистальтических головок:KZ-25
Модель трубки:36#
Погрешность дозирования, %:±3
Тип пробки:ПЭТ пробка-капельница
Укупорка пробки:Забивка
Тип колпачка:ПЭТ
Укупорка колпачка:Закрутка
Тип ориентатора пробок:ОП-2000
Тип ориентатора колпачка:ОК-2000
Погрешность отбраковки, %:±5
Тип транспортера:Пластинчатый линейный
Ширина транспортерной ленты, мм:80-82
Длина транспортера, мм:2500
Потребляемая мощность, кВт:4
Напряжение питания, В/Гц:220/50
Давление сжатого воздуха, МПа:0,6-1,0
Скорость подачи этикетки, м/мин:3 - 15
Длина этикетки, мм:10 - 230
Ширина (Высота) этикетки, мм:10 - 150
Точность нанесения этикетки, мм:± 3
Габариты, мм:3600×1600×1800
Вес не более, кг:750

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
