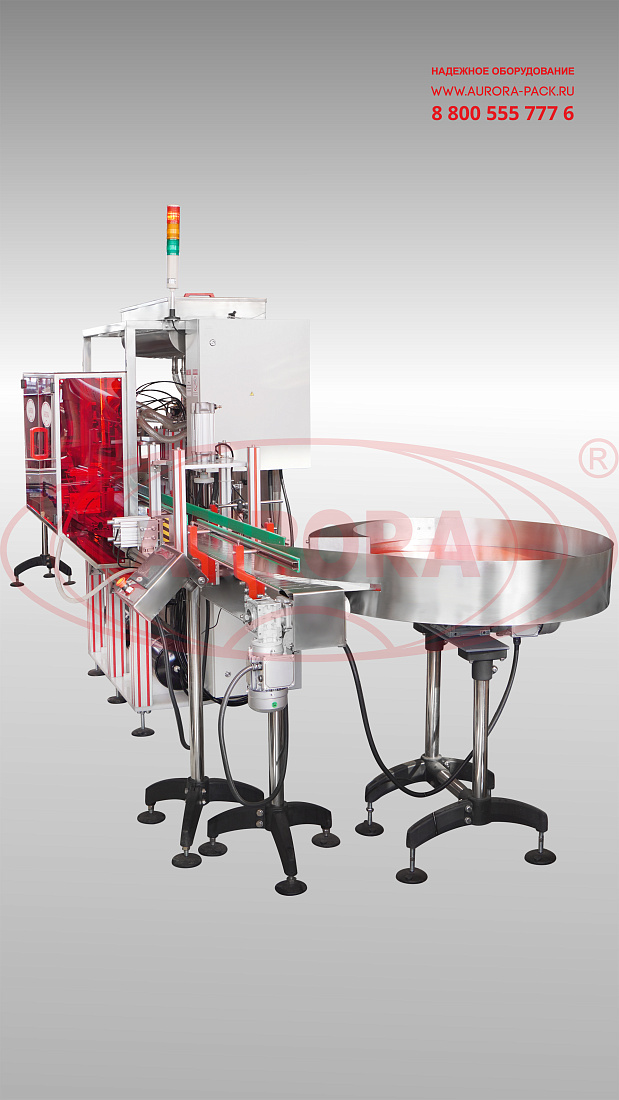

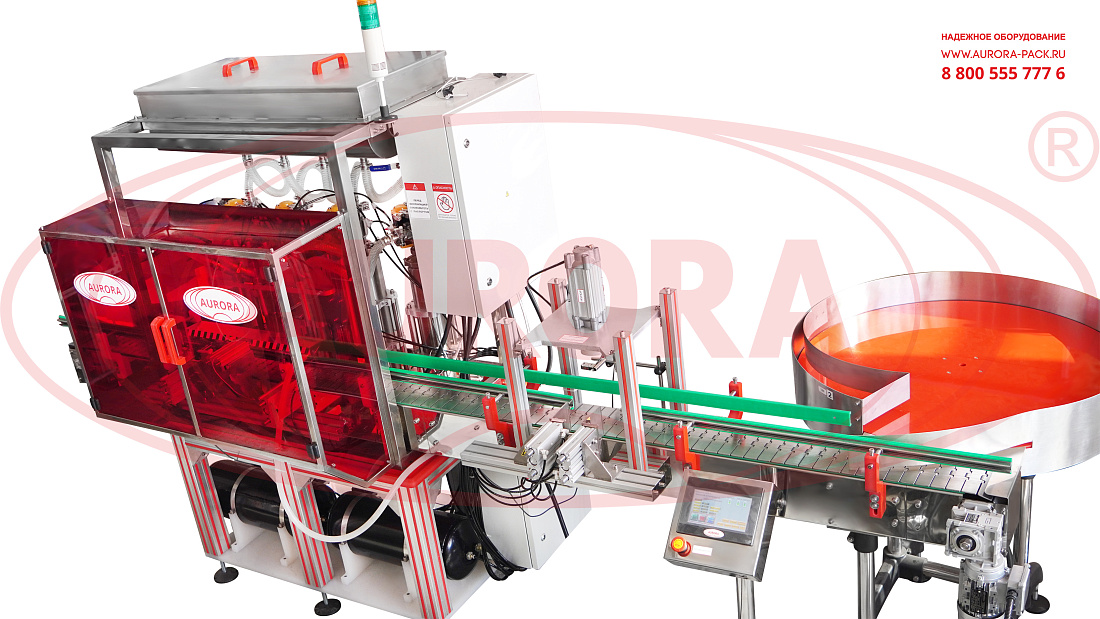

Линия «МАСТЕР» - это профессиональный промышленный комплекс для расфасовки красок в оцинкованные или жестяные банки объемом 1 и 3 литра. Машина оснащена системами высокоточного розлива и деликатной укупорки, пластинчатым конвейером и поворотными столами для подачи и выгрузки тары. Все технологические процессы реализуются автоматически, вручную выполняется лишь подача крышек.

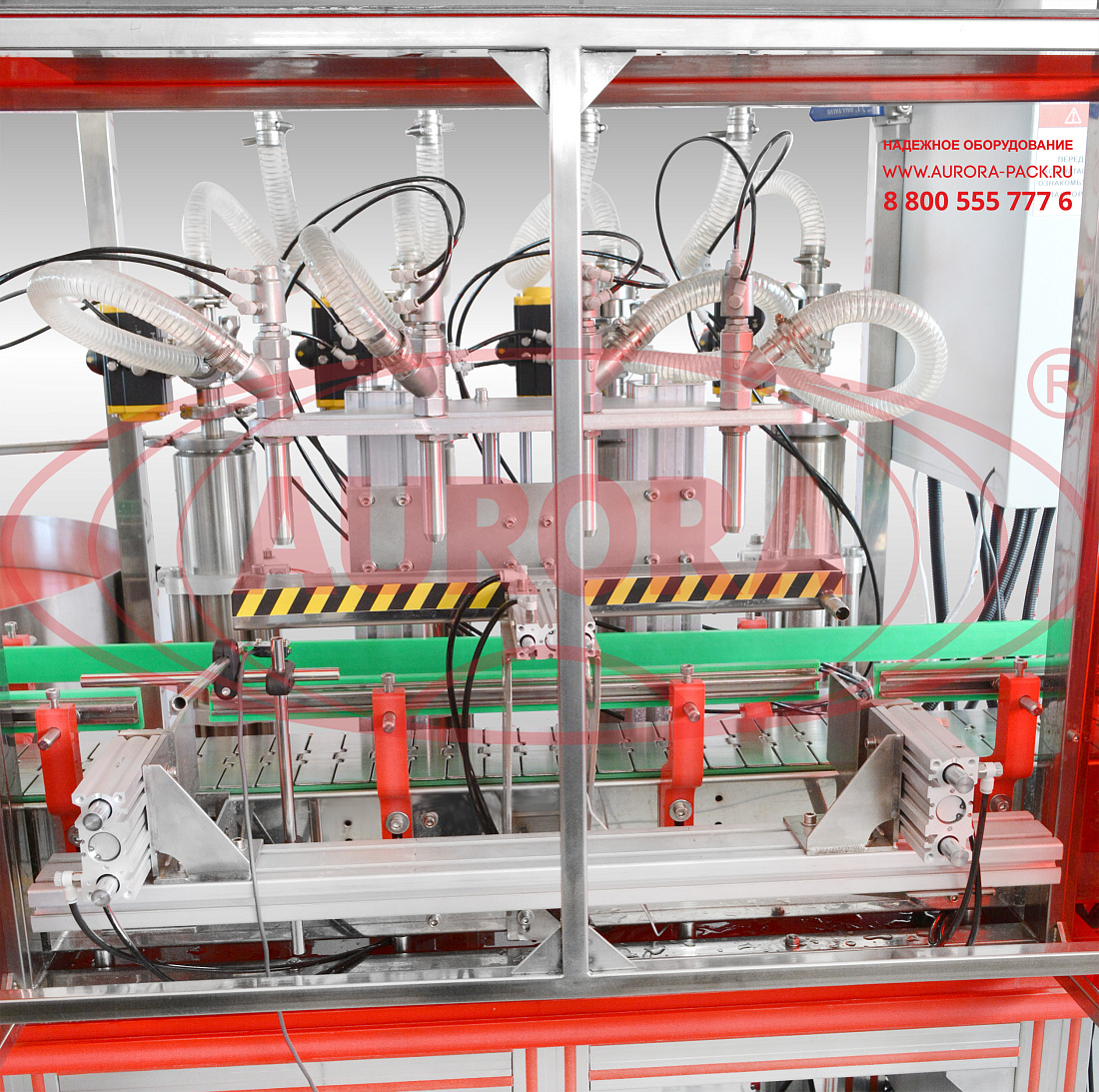

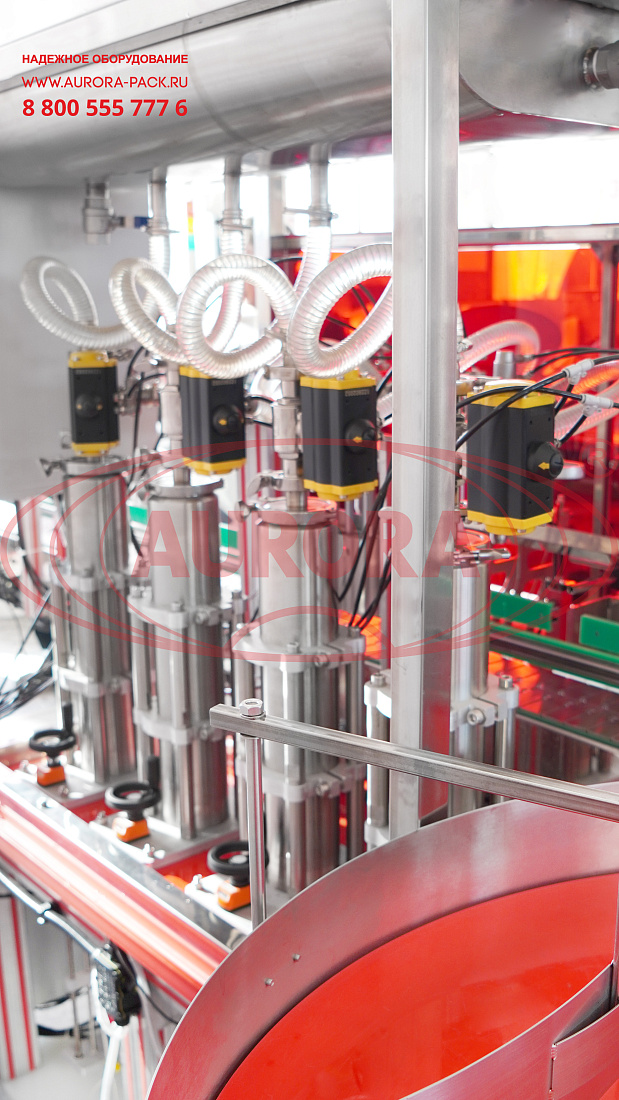

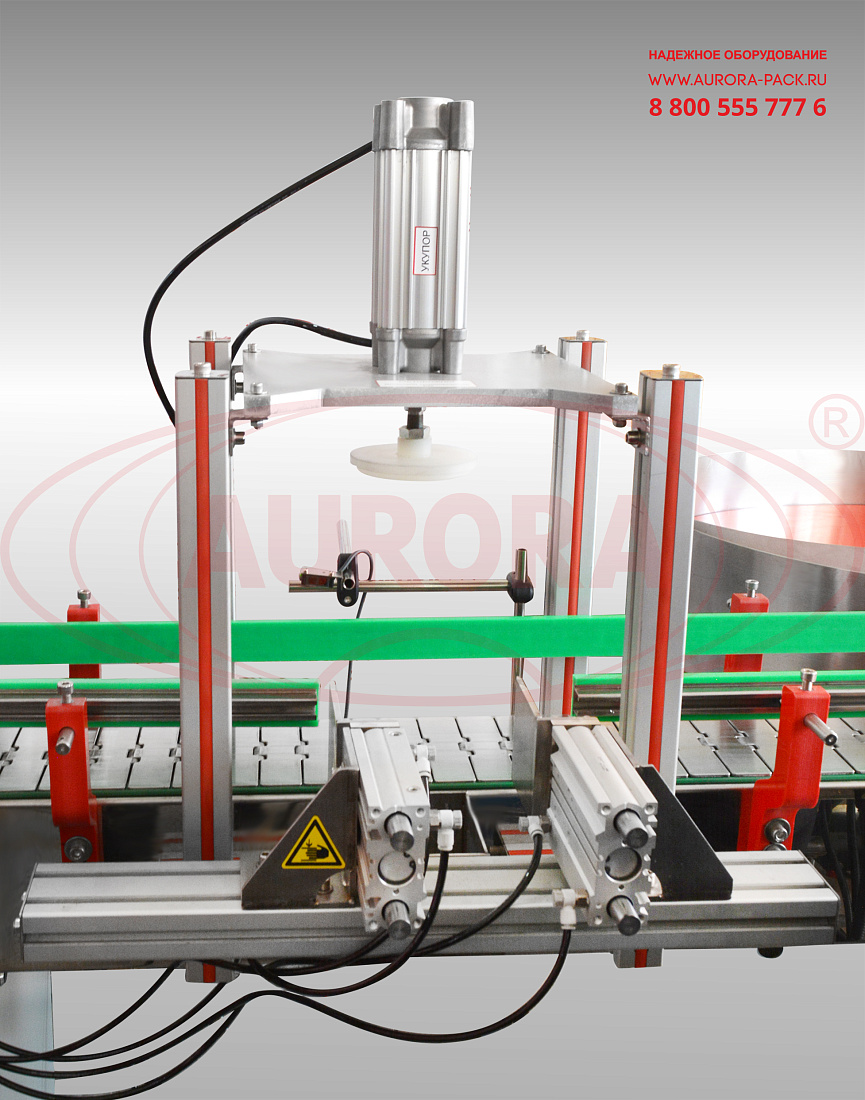

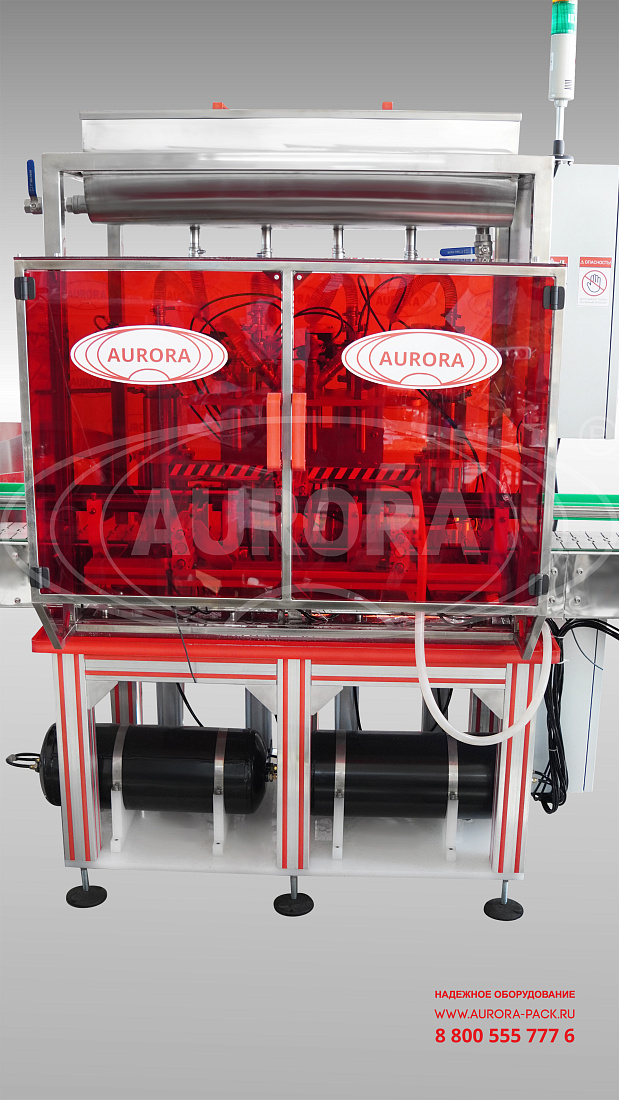

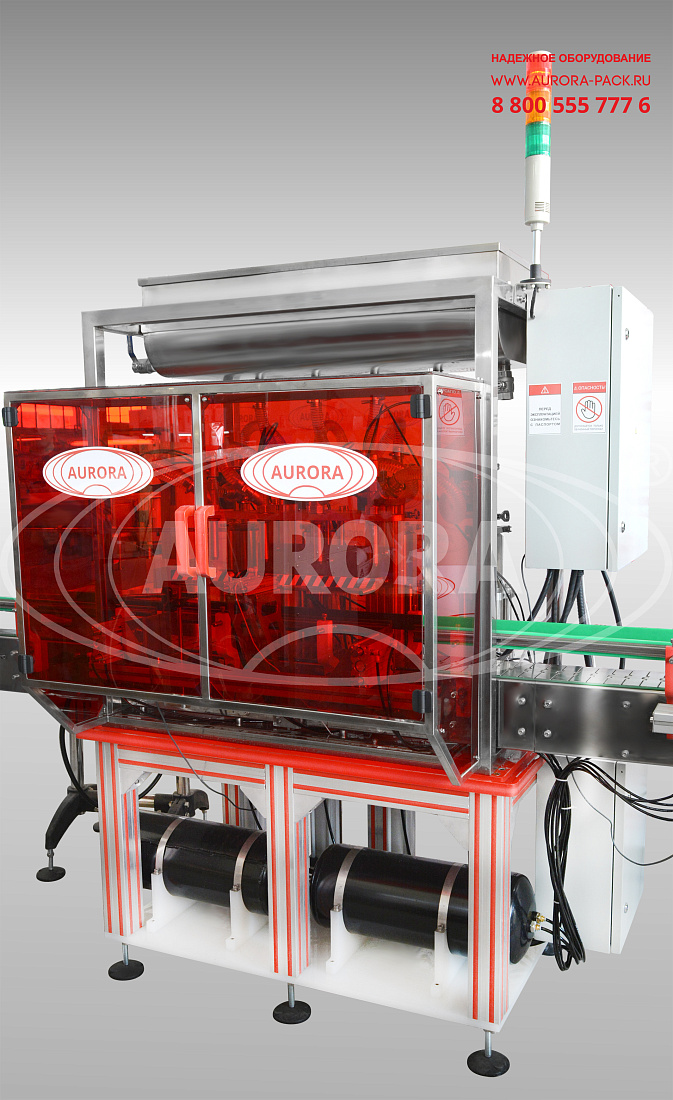

Высокоточный поршневой дозатор, установленный в линии, отлично справляется с розливом тягучих ЛКМ-жидкостей, в том числе легковоспламеняемых. Во избежание проникновения нежелательных паров в воздух зона дозирования изготовлена в закрытом исполнении. При этом прозрачные ограждения позволяют оператору визуально контролировать ход операций внутри шкафа. Укупорка банок выполняется методом забивки. В зоне работы забивщика установлены отсекатели тары, которые фиксируют банку под укупорочной головкой.

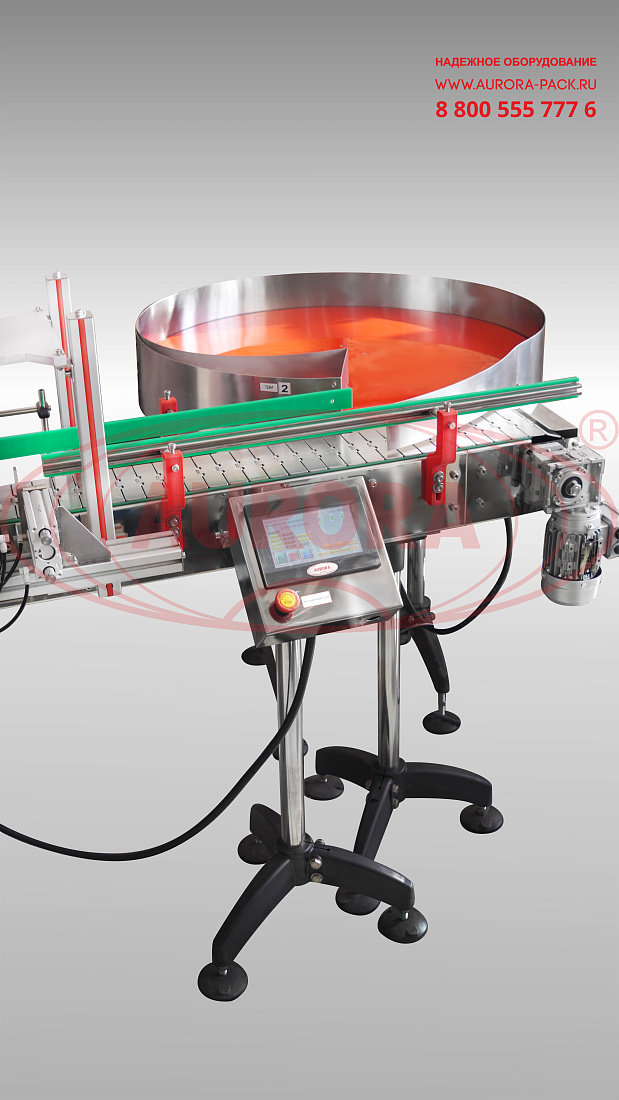

Управление линией осуществляется через панель с экраном touch screen. Интерфейс устройства представлен удобными опциями, позволяющими быстро выполнить настройку и переналадку. Общая производительность машины может развиваться до 1200 шт/час.

Назначение и область применения

Линия предназначена для розлива жидких, вязких и густых материалов в банки и укупорки металлическими крышками. Оборудование широко применяется на площадках производства красок, эмалей, лаков и другой лакокрасочной продукции, а также строительной химии.

Принцип работы

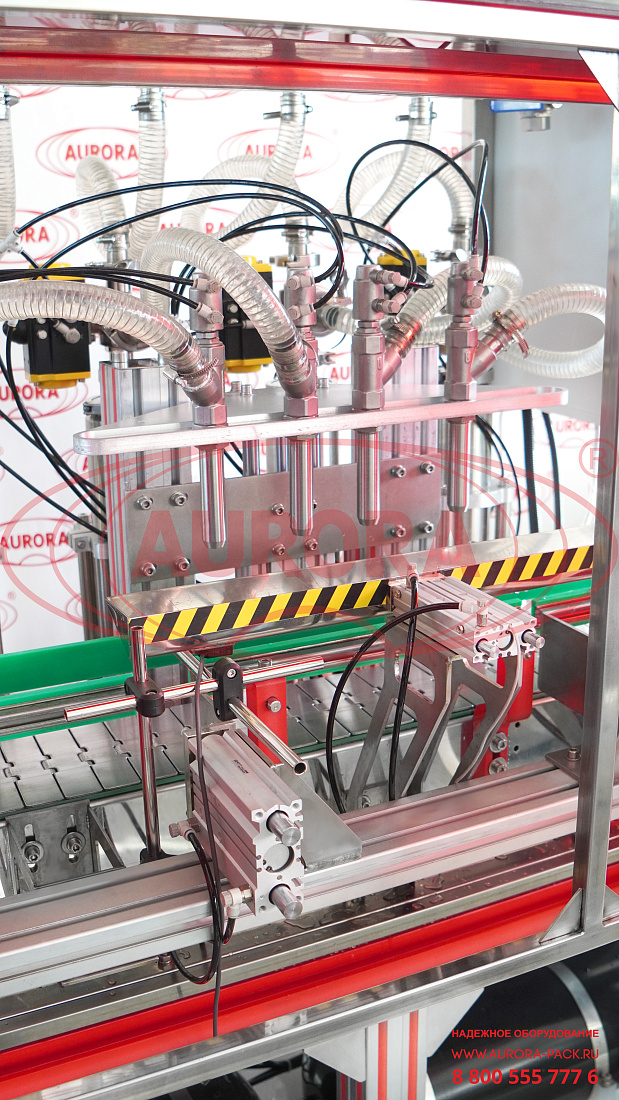

Банки устанавливаются на входной накопительный стол, откуда после запуска линии поступают в зону розлива. Первые четыре банки фиксируются под соплами отсекателями. Далее задвигается каплесборник, сопла опускаются, и автомат дозирует продукт в заданном объеме. По окончанию розлива выдвигается каплесборник, срабатывает выходной отсекатель, и флаконы движутся далее по транспортёру в зону укупорки. В процессе перемещения оператор устанавливает на банки крышки. При входе банки на участок укупорки срабатывают отсекатели, тара останавливается, после этого укупор производит забивку крышки. Затем срабатывает выходной отсекатель, и укупоренная тара движется по транспортёру на выходной накопительный стол.

Основные элементы

  • Автомат розлива МД-500ДЛ;
  • Автомат укупорочный МЗ-400РЛ;

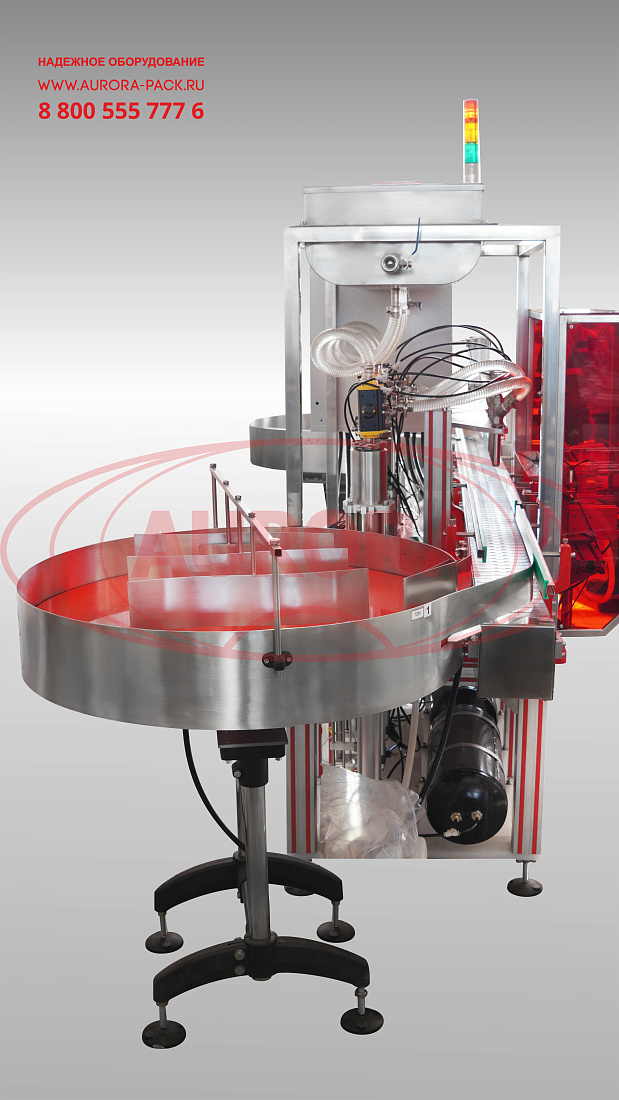

  • Входной поворотный стол ТДМ-600 Плюс;
  • Выходной поворотный стол ТДМ-600 Плюс;
  • Транспортер линейный серии ТД;
  • Панель управления.

Преимущества

  • Розлив одновременно в 4 банки;
  • Высокая точность и скорость налива;
  • Деликатная укупорка без риска деформации крышек;
  • Автоматическая работа согласно выбранному режиму;
  • Удобство настройки и контроля.

Универсальность

Конструктивные возможности линии позволяют использовать ее для фасовки продуктов с различной консистенцией в банки широкого диапазона форматов. Положение отсекателей, дозирующих сопел и направляющих в зоне укупорки можно легко отрегулировать в соответствии с габаритами тары.

Удобство работы

Линия оснащена современной системой управления на базе PLC. На сенсорном экране устройства при помощи виртуальной клавиатуры можно легко отрегулировать нужные параметры, выбрать оптимальный режим, произвести пробный розлив и сохранить наиболее подходящие программы цикла.

Варианты исполнения

Данный комплекс выпускается в исполнении с двумя и более дозирующими соплами. Аналогичная линия представлена в высокопроизводительном исполнении с выходом до 2000 единиц продукта за час работы.

Безопасность

Машина оснащена системой аварийной остановки. При возникновении вне-штатной ситуации на производстве требуется нажать соответствующую кноп-ку, и все запущенные в линии процессы автоматически приостановятся.
Отрасль:
  • Химия
Автомат розлива МД-500ДЛ:
Тип дозатора:Поршневой
Производительность, шт./час, до:1200
Сопла, шт.:4
Объем тары:1 л, 3 л
Тип продукта:Пентафталевая эмаль ПФ-115
Дозировка, мл:300-3000
Погрешность дозирования, %, до:±5
Давление сжатого воздуха, МПа:0,8-1,0
Потребляемая мощность, кВт, до:1,5
Напряжение питания, В/Гц:220/50
Габариты, мм, до:1100×1250×2300
Масса не более, кг:600
Автоматический укупор МЗ-400РЛ:
Метод укупорки:Забивка
Диапазон рабочего давления компрессора, МПа:0,8-1,0
Напряжение питания, В/Гц:220/50
Потребляемая мощность, не более кВт:0,2
Габариты, мм, до:600×600×1600
Масса не более, кг:50
Поворотный стол ТДМ-600 ПЛЮС:
Диаметр поворотного стола, мм:1000
Скорость вращения стола, об./мин, до:19
Потребляемая мощность, кВт, до:0,37
Напряжение питания, В/Гц:220/50
Габариты, мм, до:1100×1100×1400
Масса не более, кг:75

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Линия розлива лакокрасочных материалов в банки «МАСТЕР» (тара 1 литр)
Линия розлива лакокрасочных материалов в банки «МАСТЕР» (тара 3 литра)
