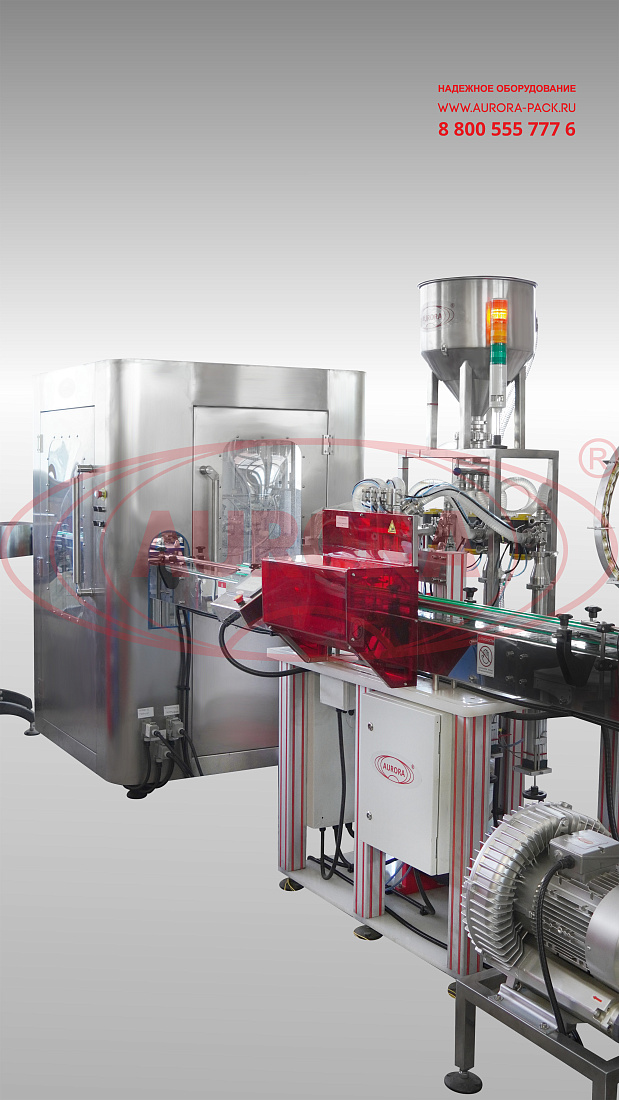

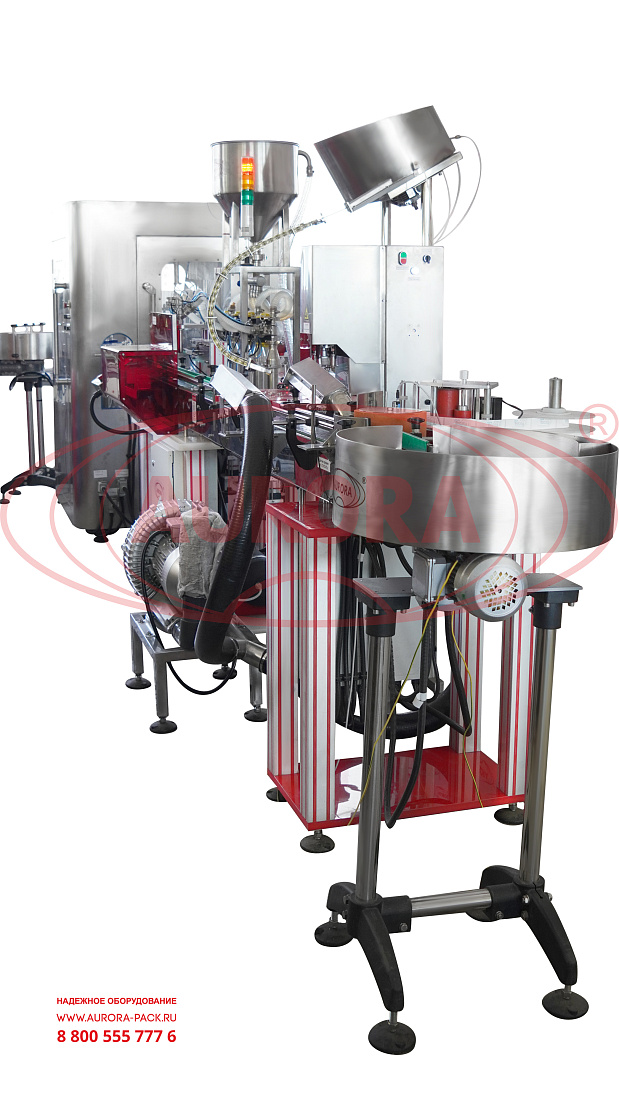

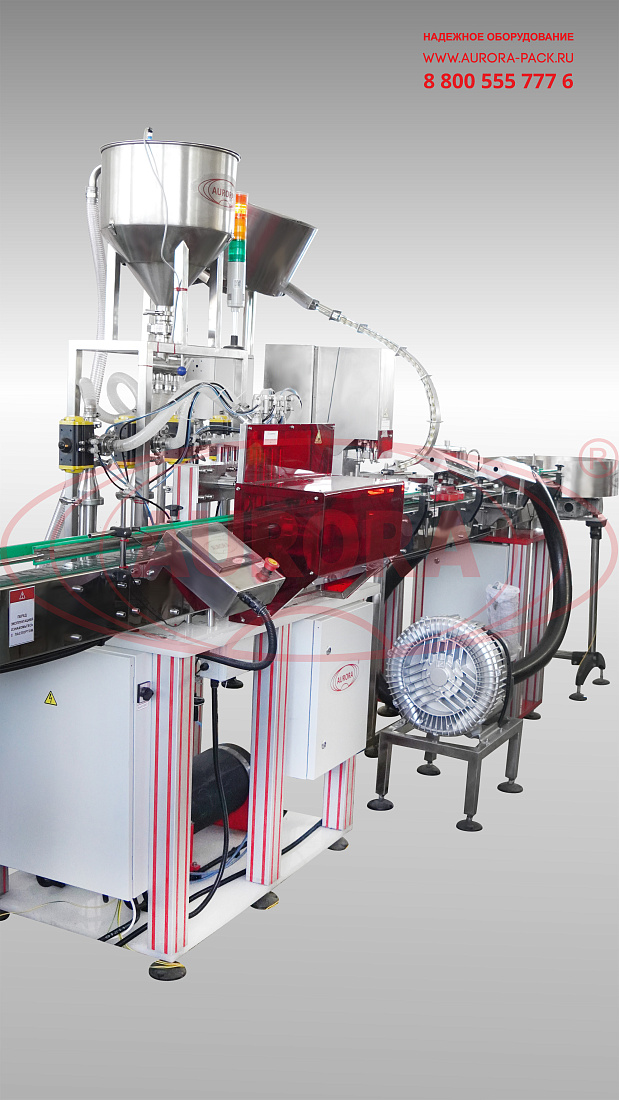

Высокотехнологичная линия розлива «МАСТЕР» изготовлена в соответствии со всеми требованиями GMP и реализует полный спектр операций по фасовке и упаковке вязких лекарственных средств, таких как сиропы и суспензии. Широкая функциональность машины обусловлена расширенным количеством опций, возможностью переналадки и высокой производительностью.

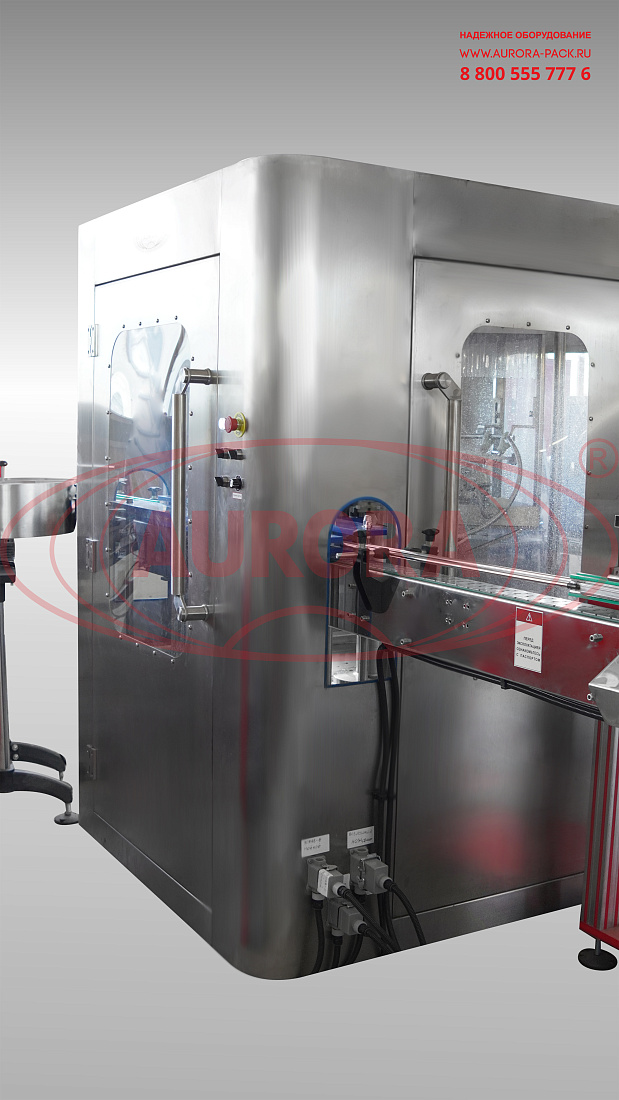

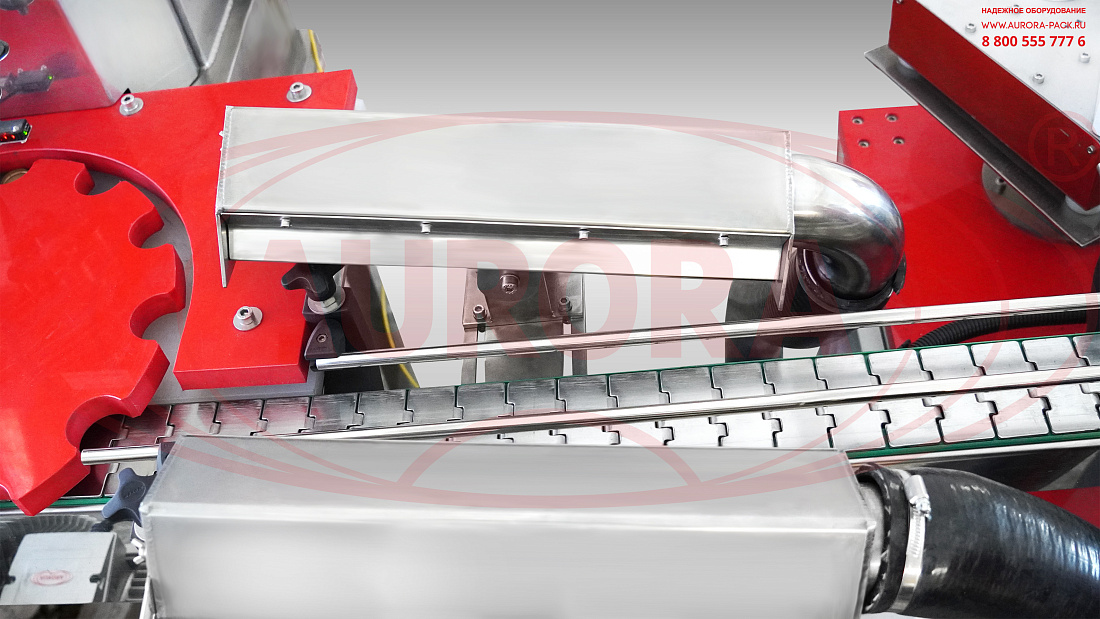

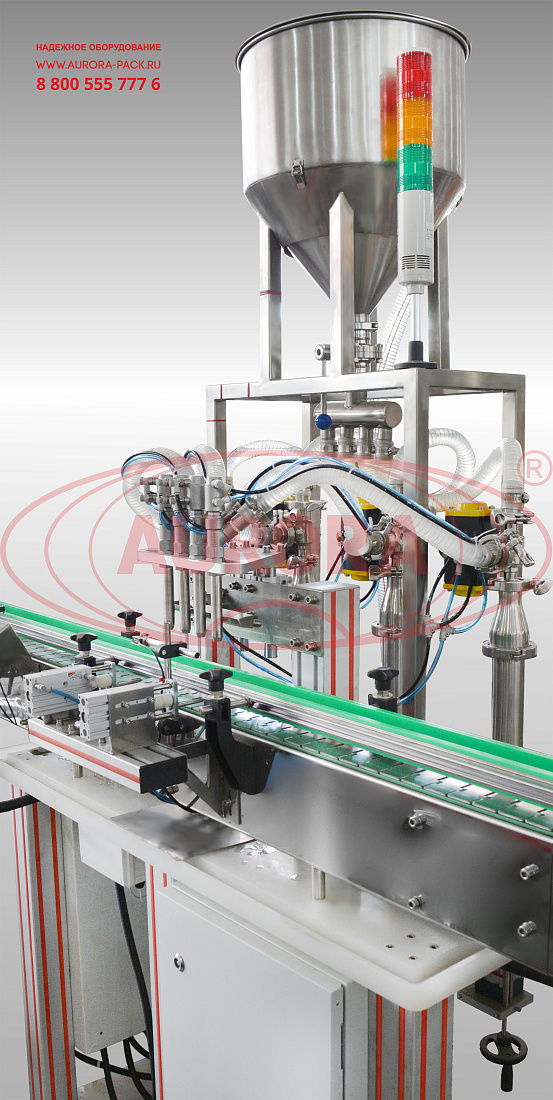

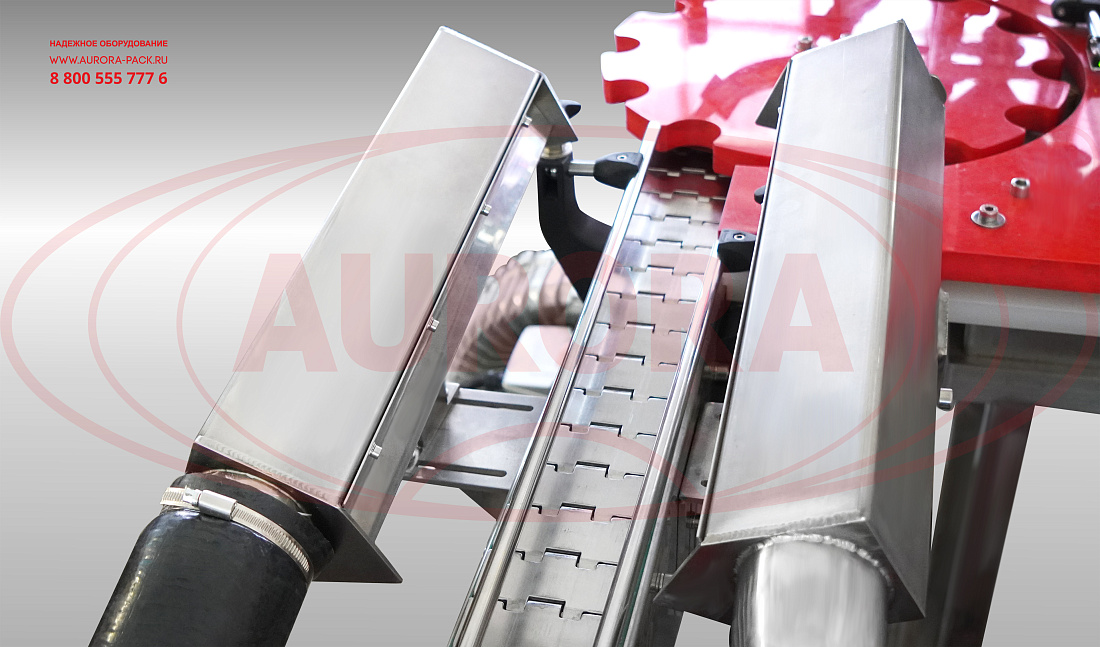

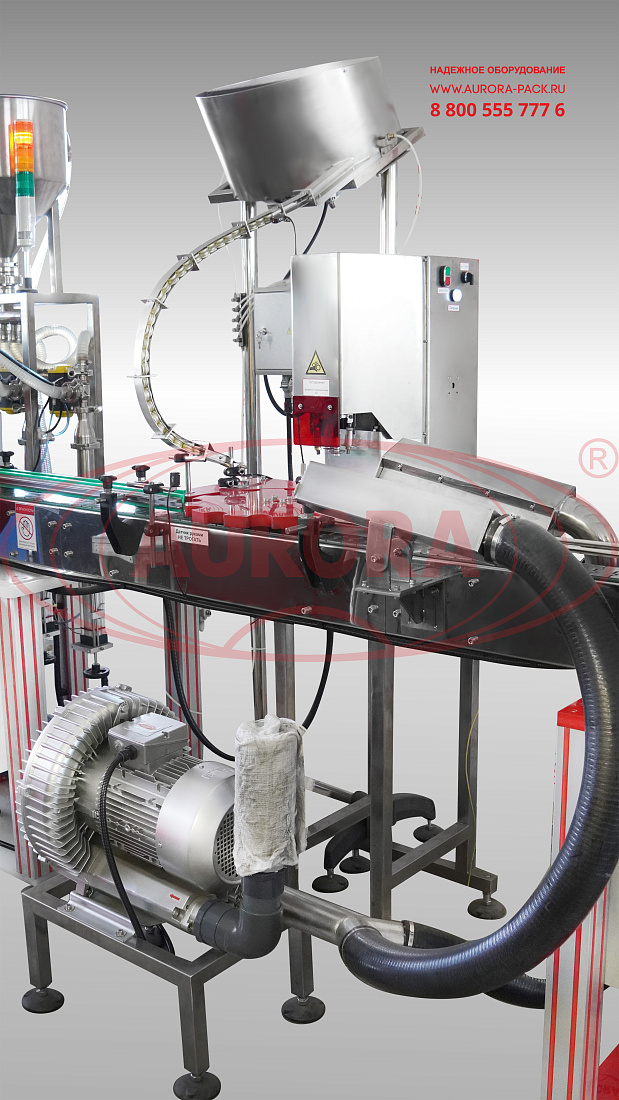

Линия укомплектована роторной мойкой тары, которая обеспечивает быстрое и качественное ополаскивание внутренней поверхности флаконов. Для удаления излишков влаги с тары установлен воздушный нож. Участок розлива представлен высокоточным поршневым дозатором. Система дозации выполнена с 4 соплами, что обеспечивает реализацию группового розлива продукта сразу в несколько флаконов. Зона дозирования оснащена защитным ограждением.

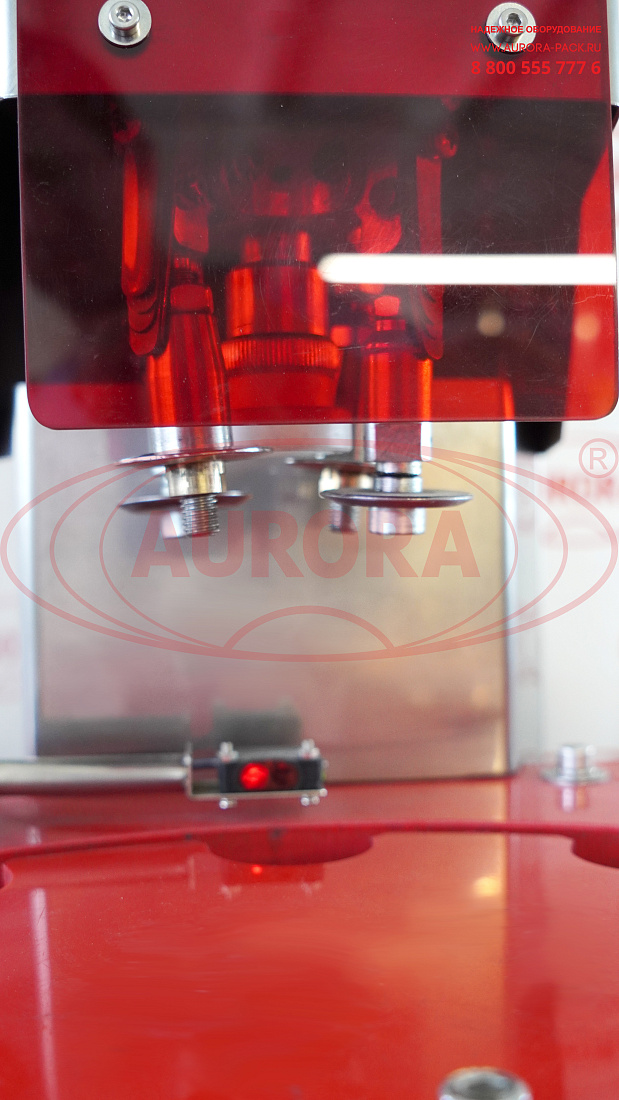

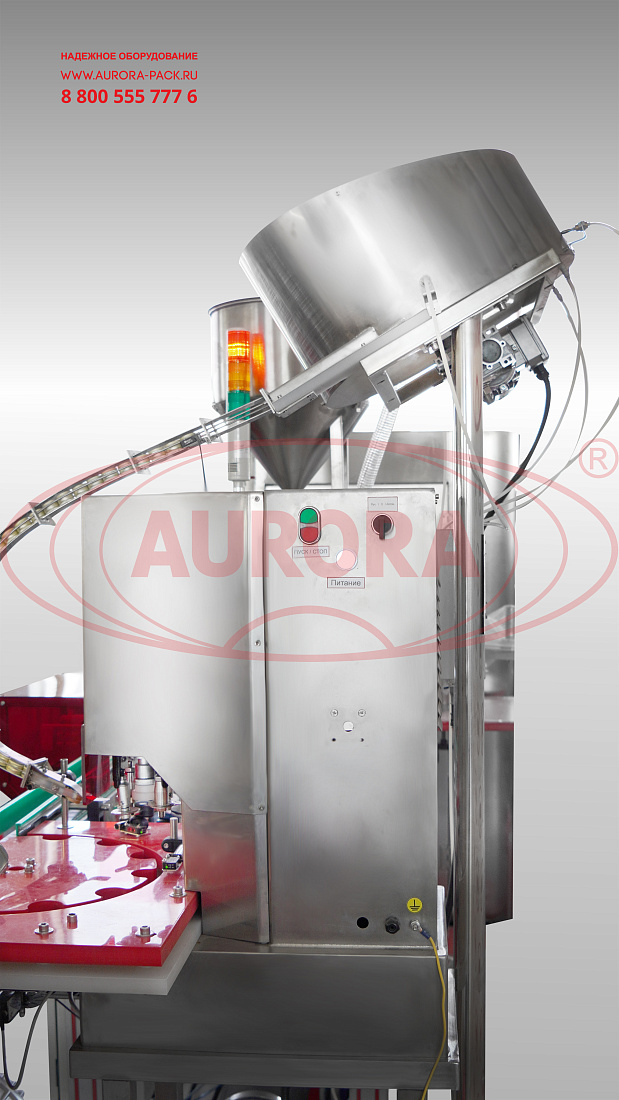

Укупорочный автомат оснащен поворотной звездой, которая выполняет пошаговое перемещение тары между функциональными зонами участка. В состав установки включен ориентатор, предназначенный для позиционирования колпачков, их подачи и предварительной установки на тару. Укупорочная головка адаптирована к работе с алюминиевыми колпачками и реализует технологию накатки резьбы.

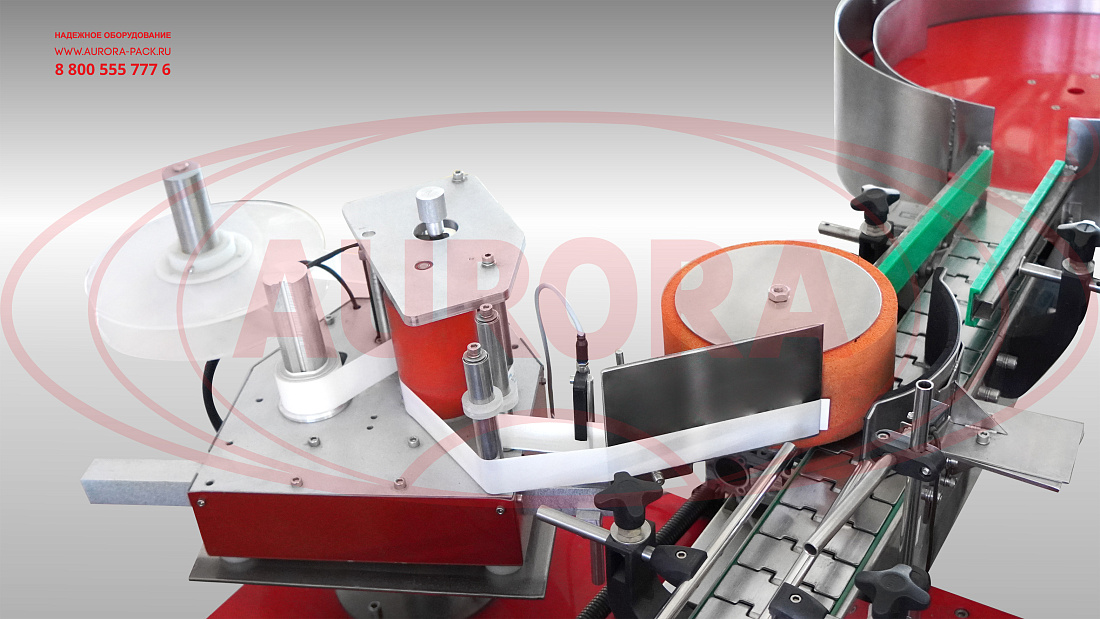

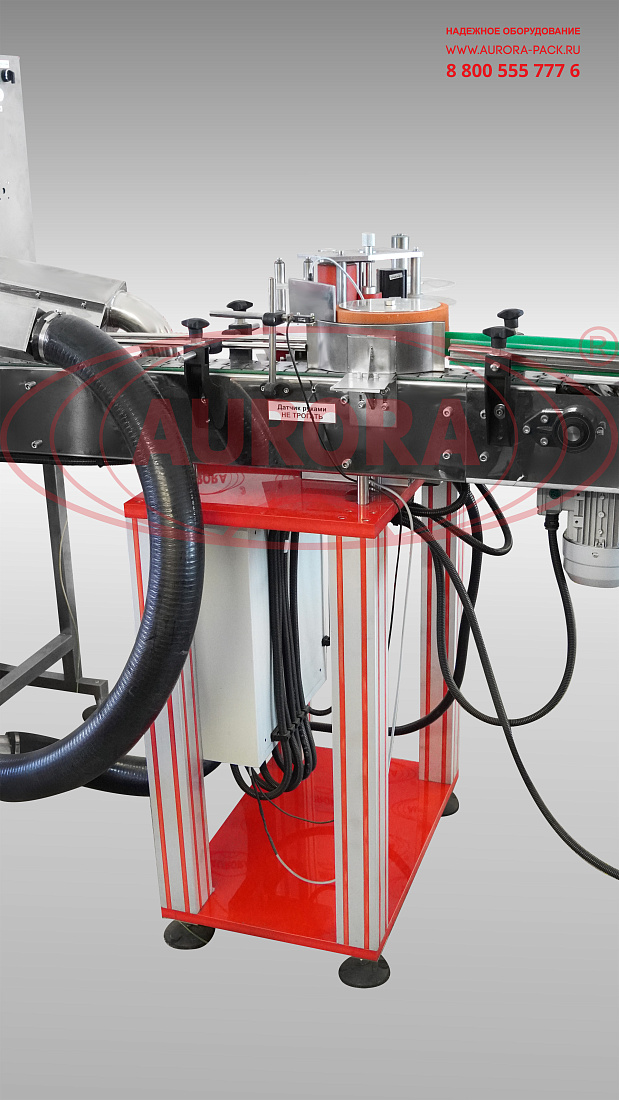

Система этикетирования выполнена на базе аппликатора AURO-500 и выполнена с устройством обкатки. Для перемещения тары используется линейный транспортер с мотор-редуктором. Линия имеет удобный интерфейс настроек и оснащена прогрессивной системой управления на базе PLC.
Линия укомплектована роторной мойкой тары, которая обеспечивает быстрое и качественное ополаскивание внутренней поверхности флаконов. Для удаления излишков влаги с тары установлен воздушный нож. Участок розлива представлен высокоточным поршневым дозатором. Система дозации выполнена с 4 соплами, что обеспечивает реализацию группового розлива продукта сразу в несколько флаконов. Зона дозирования оснащена защитным ограждением.
Укупорочный автомат оснащен поворотной звездой, которая выполняет пошаговое перемещение тары между функциональными зонами участка. В состав установки включен ориентатор, предназначенный для позиционирования колпачков, их подачи и предварительной установки на тару. Укупорочная головка адаптирована к работе с алюминиевыми колпачками и реализует технологию накатки резьбы.
Система этикетирования выполнена на базе аппликатора AURO-500 и выполнена с устройством обкатки. Для перемещения тары используется линейный транспортер с мотор-редуктором. Линия имеет удобный интерфейс настроек и оснащена прогрессивной системой управления на базе PLC.
Назначение и область применения
Линия «МАСТЕР» предназначена для ополаскивания флаконов изнутри, удаления с поверхности тары капель продукта/конденсата, дозированной подачи продукта в несколько емкостей одновременно, укупорки стеклянных флаконов колпачками, нанесения этикеток с датой на тару с последующей обкаткой, приема и накопления флаконов, поступающих с транспортера. Основная сфера применения оборудования – компании фармацевтической отрасли. Кроме того, машина может использоваться на предприятиях, выпускающих ветеринарные продукты и БАДы.Принцип работы

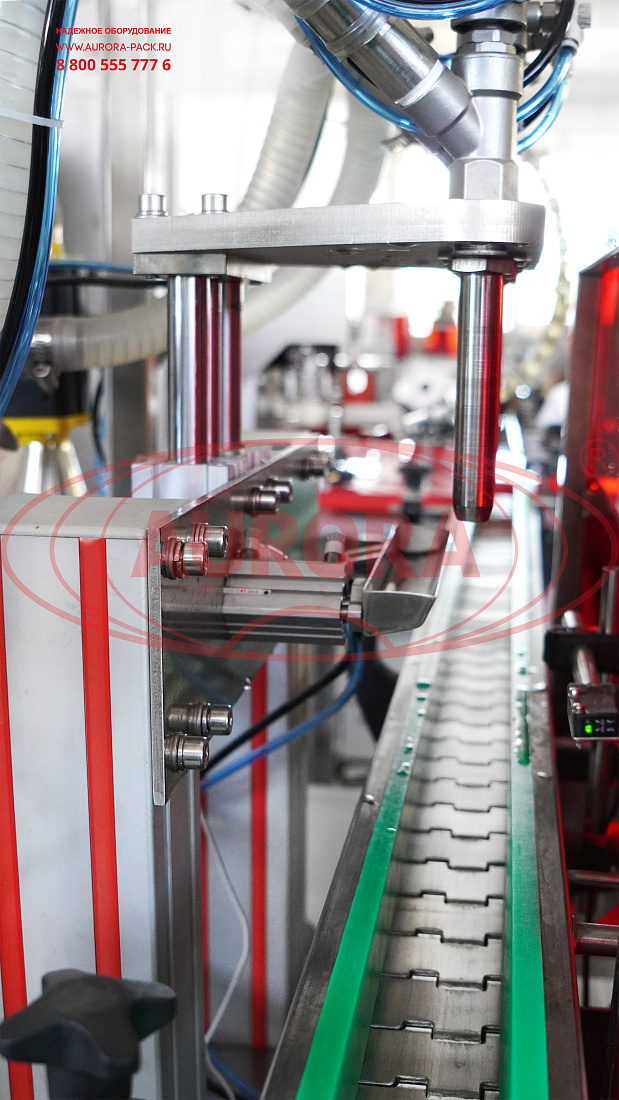

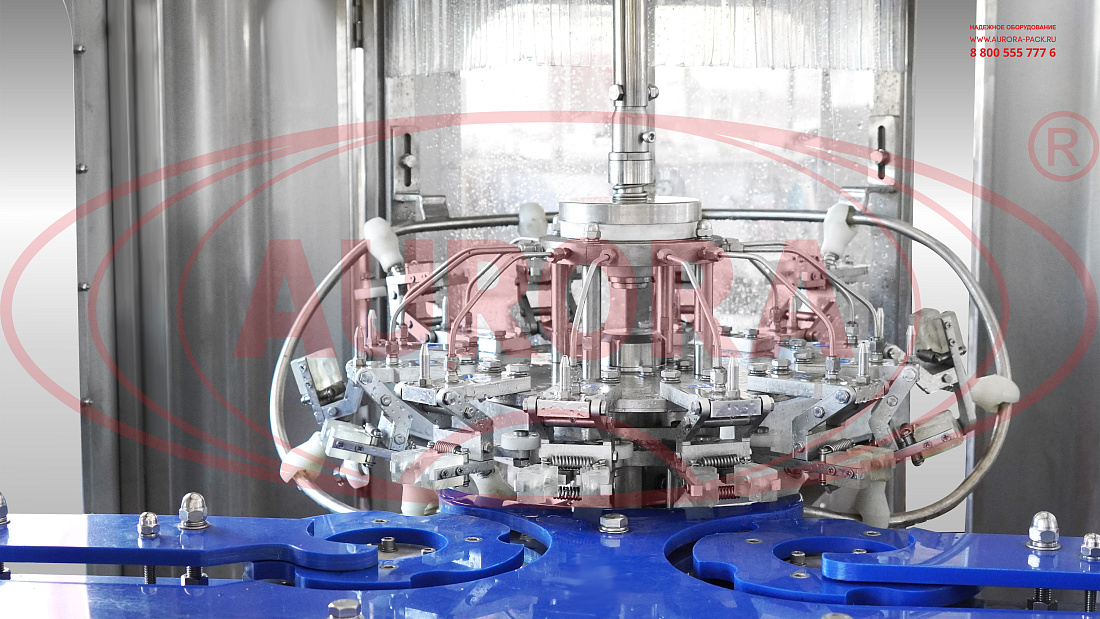

Флаконы по транспортеру переходят на поворотную звезду подачи тары в зоне ополаскивания. Далее емкости захватываются держателями и передвигаются в зону выхода. В процессе перемещения из форсунок подается омывающая жидкость. Очищенные флаконы устанавливаются на поворотный стол приема, откуда продолжают движение по транспортеру на следующий технологический участок – в зону розлива. При появлении тары на участке датчики подают соответствующий сигнал, после чего группа флаконов (4 шт.) фиксируются отсекателями. Дозирующие сопла опускаются, и производится розлив продукта. Продукт из ёмкости поступает в цилиндры в момент открытия задних клапанов, которые после заполнения этих цилиндров закрываются. При наполнении цилиндров поршень опускается вниз, а затем создает обратное давление, поднимаясь вверх. В результате открываются передние однонаправленные клапаны, и происходит дозирование. Каплесборник, установленный под соплами, предотвращает попадание остатков продукта на тару и транспортер. По окончанию розлива выходной отсекатель открывается, и флаконы движутся далее. С основного транспортера по поворотной звезде тара попадает в зону установки колпачка, а затем в зону укупорки. Следующим этапом укупоренные флаконы поступают в зону наклейки этикетки. Датчик наличия тары фиксирует появление тары, запуская привод аппликатора. Этикетка отделяется от подложки и прикатывается обкатчиком на тару. Полностью упакованные флаконы перемещается на накопительный стол.Основные элементы
- Автомат розлива МД-500ДЛ;
- Автомат укупорочный МЗ-400Е2М с автоматической ориентацией колпачков;
- Установка ополаскивания МО-3000Р;
- Линия этикетировки АЭ-5;

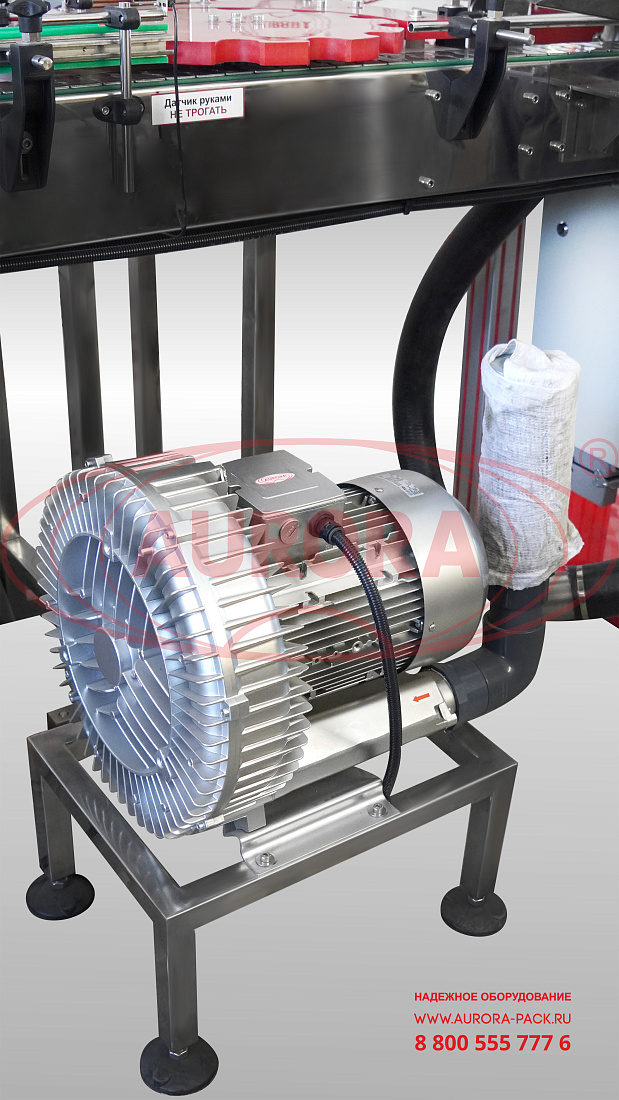

- Воздушный нож УВН-200;
- Стол дисковый накопительный ТДМ-600;
- Транспортер линейный серии ТЛ;
- Панель управления.
Преимущества
- Высокая производительность – до 2000 шт/час;
- Точный и деликатный налив продукта;
- Наличие системы автоматического ополаскивания тары;
- Специальное устройство для удаления влаги с поверхности флаконов;
- Оснащенность участка укупорки ориентатором;
- Простота и удобство настройки и контроля за ходом работ.
Универсальность
Линия «МАСТЕР» в стандартной комплектации адаптирована к работе с одним форматом тары, но при использовании сменных комплектов оснастки возможно проведение переналадки под разные флаконы.Удобство работы
Настройка линии осуществляется с помощью сенсорной панели оператора. Оператор может детально настроить время срабатывания каждого элемента, чувствительность датчиков, скорость транспортера и другие параметры. В режиме наладки функциональные участки можно запускать по отдельности для отработки оптимального режима. Все настройки автоматически сохраняются в памяти устройства.Варианты исполнения
Данная машина выпускается в исполнении под розлив сиропов в стеклянную тару объемом 250 мл, а также с адаптацией к фасовке в пластиковые флаконы. Дополнительно по запросу линия может комплектоваться датировщиком, инспекционной станцией, системой групповой упаковки в термопленку.Безопасность
Оборудование разработано и изготавливается в соответствии с ключевыми стандартами, используемыми в производстве фармацевтической техники. Наличие закрытых зон, применение высококачественных материалов и другие конструктивные особенности обеспечивают безопасность для фасуемого продукта и отсутствие риска контаминации в процессе работы.Отрасль: |
|
УСТАНОВКА ОПОЛАСКИВАНИЯ МО-3000Р: | |
Тип: | Роторная |
Количество омывающих форсунок, шт: | 10 |
Типы омываемых флаконов: | Стекло |
Объем омываемых флаконов, мл: | 100 |
Защитное ограждение: | Есть |
Напряжение питания, В/Гц: | 220/380/50 |
Потребляемая мощность, кВт, не более: | 3 |
Габаритные размеры, мм: | 1300×1300×2150 |
Вес, кг: | 906 |
Автомат розлива мод. МД-500ДЛ: | |
Тип продукта: | Сироп |
Объем тары, мл: | 100 |
Количество типоразмеров тары, шт: | 1 |
Материал тары: | |
Диаметр горла флаконов, мм: | 28 |
Тип дозатора: | Поршневой |
Количество сопел розлива, шт.: | 4 |
Защитное ограждение в зоне дозирования: | В наличии |
Электропитание, В/Гц: | 220/50 |
Потребляемая мощность, кВт, до: | 0,5 |
Вес, кг: | 202 |
Автомат укупорочный МЗ-400Е2М с автоматической ориентацией колпачков: | |
Тип укупорки: | Накатка резьбы |
Флакон: | Стекло |
Материал колпачка: | Алюминий |
Количество укупорочных голов, шт.: | 1 |
Объем флаконов, мл: | 100 |
Габариты колпачка, мм: | 28×15 |
Погрешность отбраковки, %, до: | ±5 |
Потребляемая мощность, кВт, до: | 1 |
Электропитание, В/Гц: | 220/50 |
Вес, кг: | 83 |
Линия этикетировки и датеровки мод. АЭ-5: | |
Тип флаконов: | Стекло |
Тип аппликатора этикеток: | AURO-500 |
Количество аппликаторов этикеток, шт: | 1 |
Датеровщик, шт: | 1 |
Напряжение, В/Гц: | 220/50 |
Потребляемая мощность, кВт: | 1 |
Вес, кг: | 147 |
Стол дисковый мод. ТДМ-600: | |
Диаметр поворотного стола, мм: | 600 |
Скорость вращения стола, об./мин, до: | 19 |
Потребляемая мощность, кВт: | 0,4 |
Напряжение питания сети, В: | 220 |
Частота, Гц: | 50 |
Габаритные размеры стола, мм, не более: | 1300×700×700 |
Масса, кг: | 45 |
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
