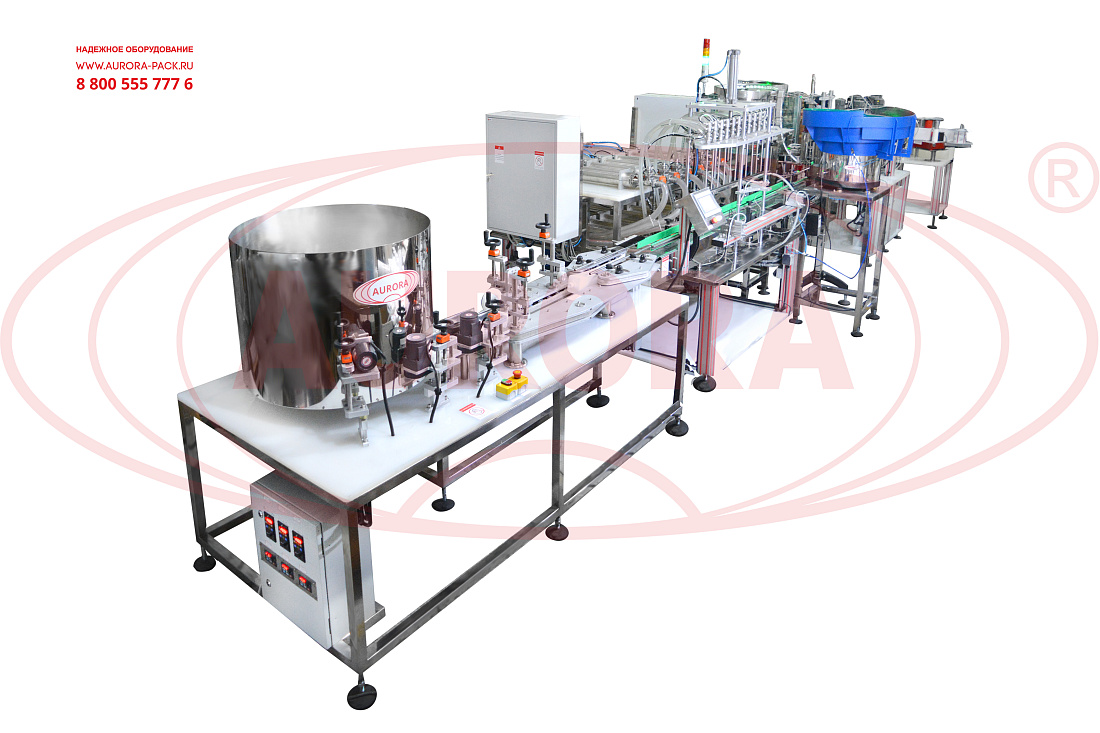

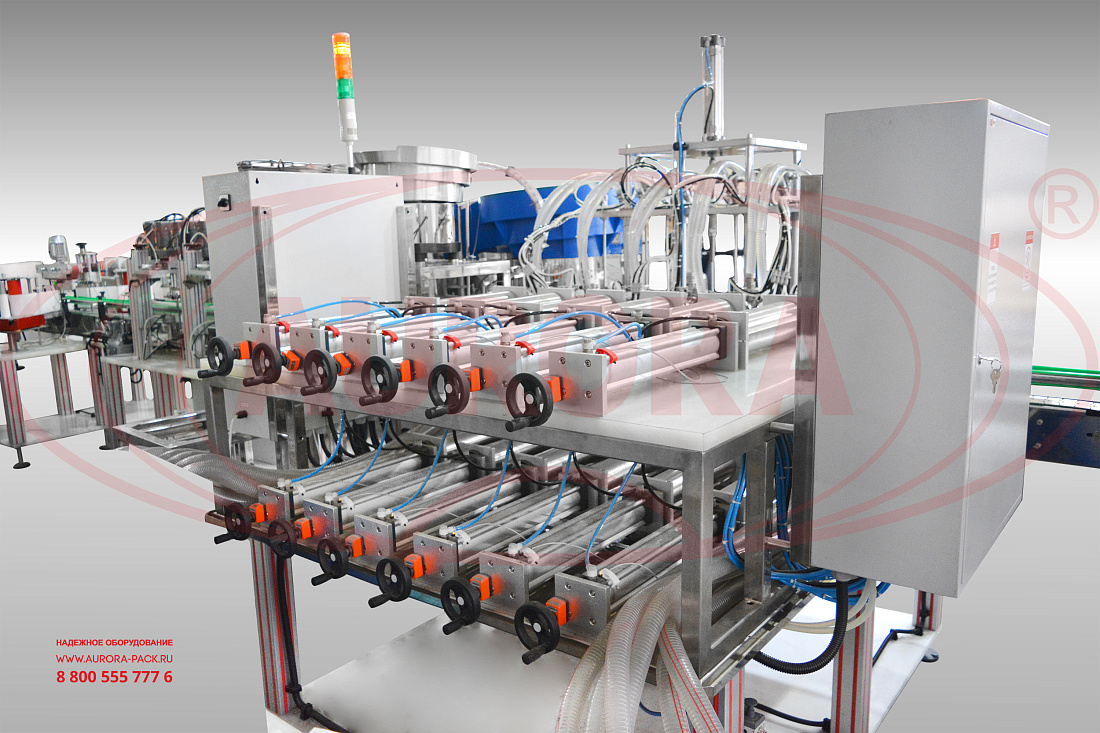

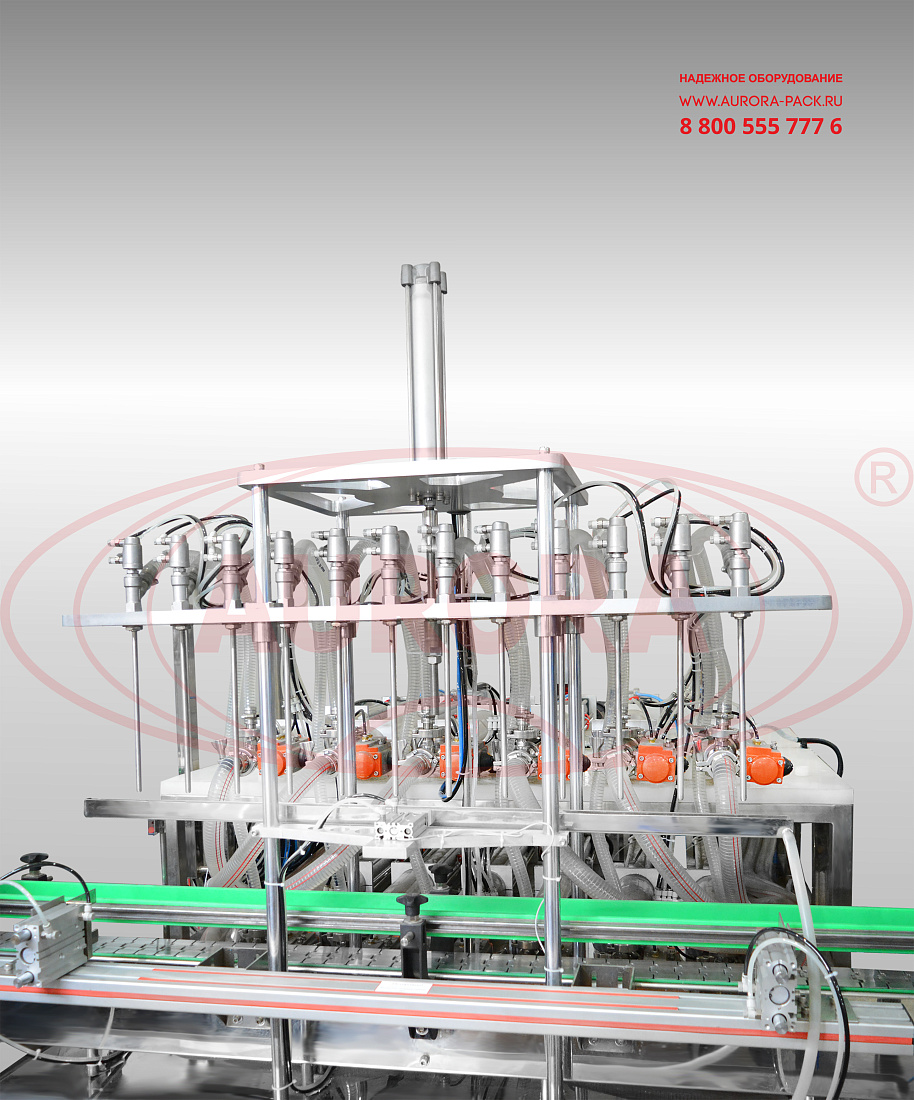

Инновационная линия розлива «МАСТЕР» - это высокотехнологичное решение для оснащения производственных компаний, выпускающих бытовую химию крупными партиями. В спектр реализуемых операций входят ключевые упаковочные процессы — дозирование, укупорка и этикетирование. Линия адаптирована к розливу жидких и вязких продуктов в пластиковые емкости. Высокотехнологичный поршневой дозатор оснащен 12-ю соплами, системой отсекателей и каплесборником. Диапазон дозирования регулируется в пределах 100-2100 мл.

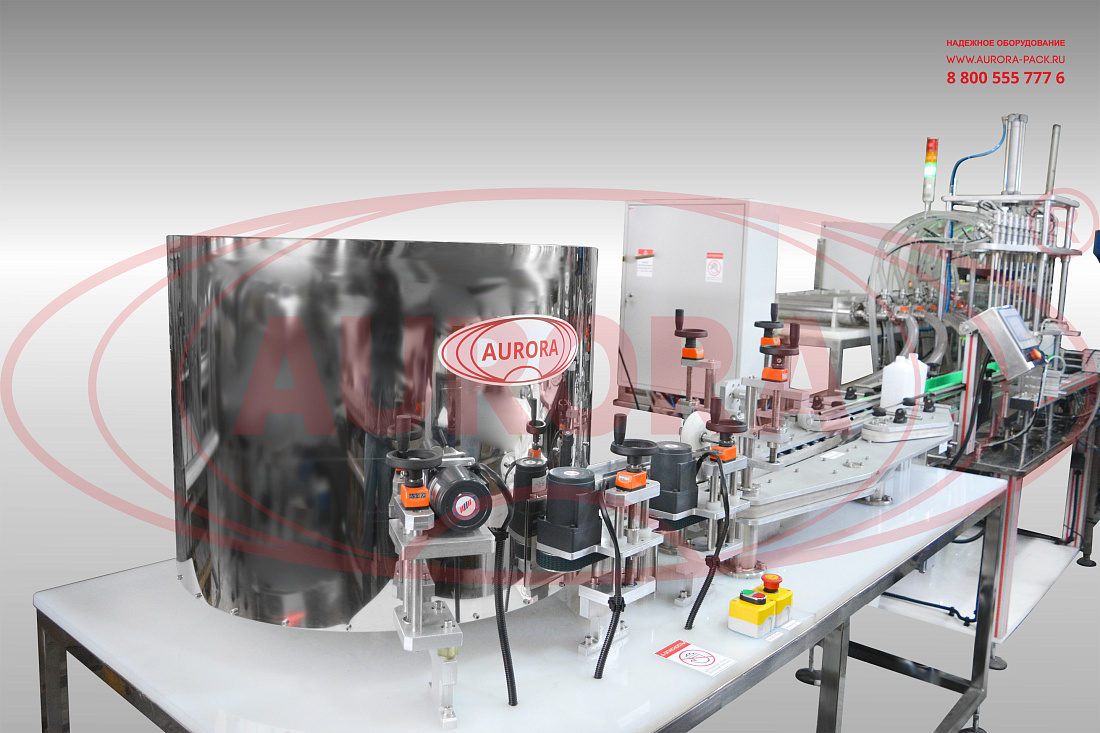

Для выравнивания, ориентирования ПЭТ-тары и выдачи в правильном положении на конвейер установлен автоматический ориентатор тары. Узел оснащен загрузочным бункером, из которого тара по направляющим поступает в рабочую зону, ориентируется, после чего направляющий ролик укладывает тару горизонтально горлышком вперед. Специальный механизм переворачивания устанавливает бутылку в вертикальном положении.

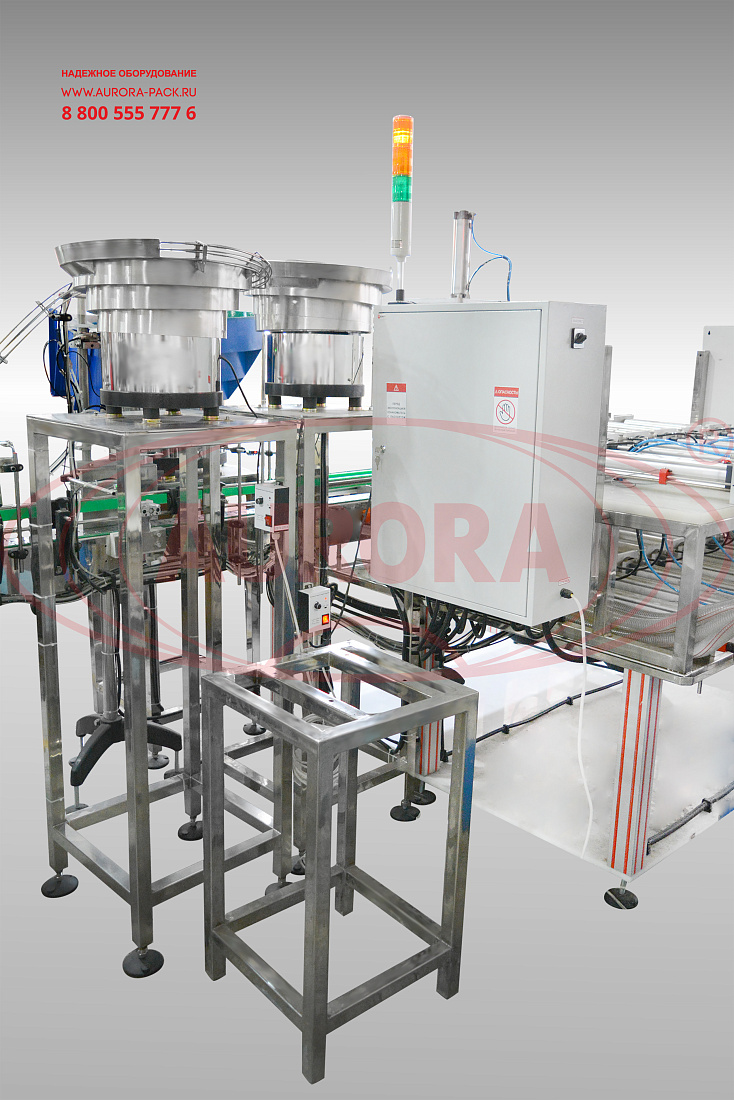

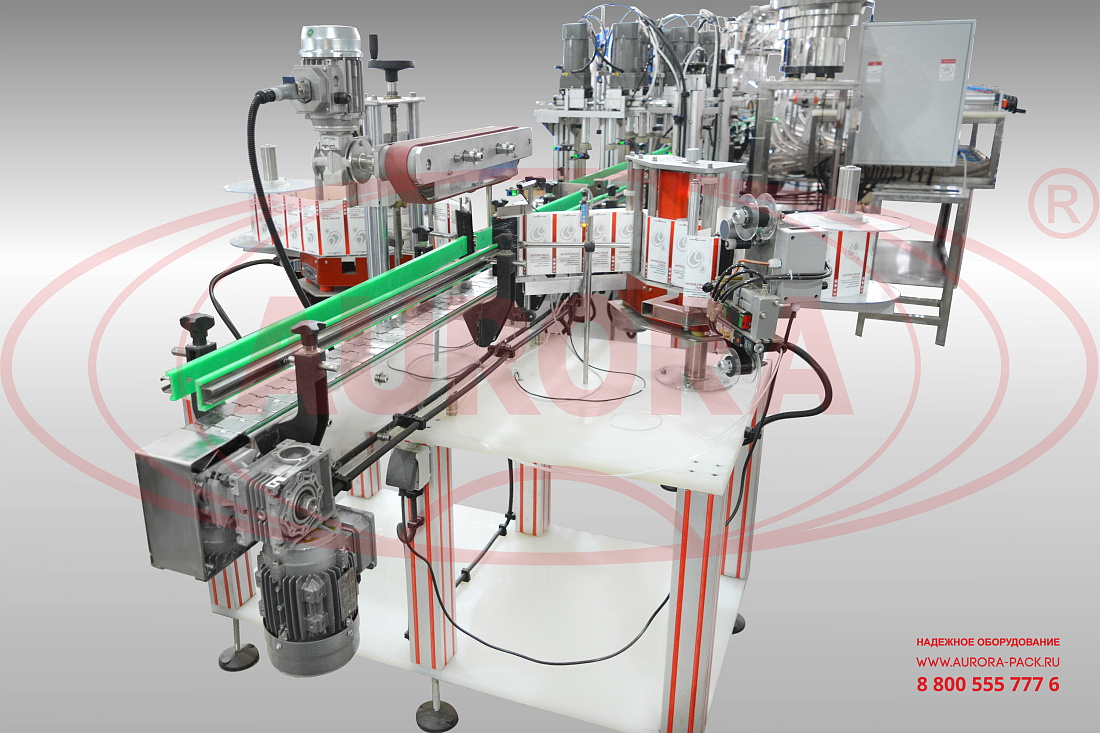

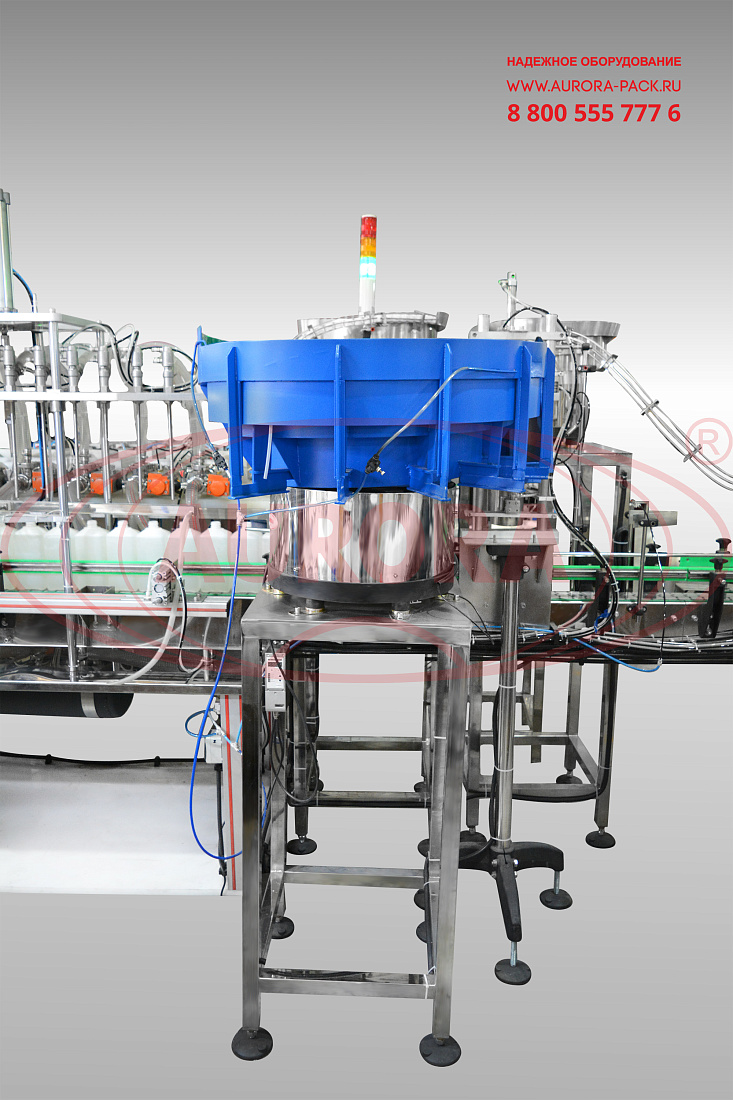

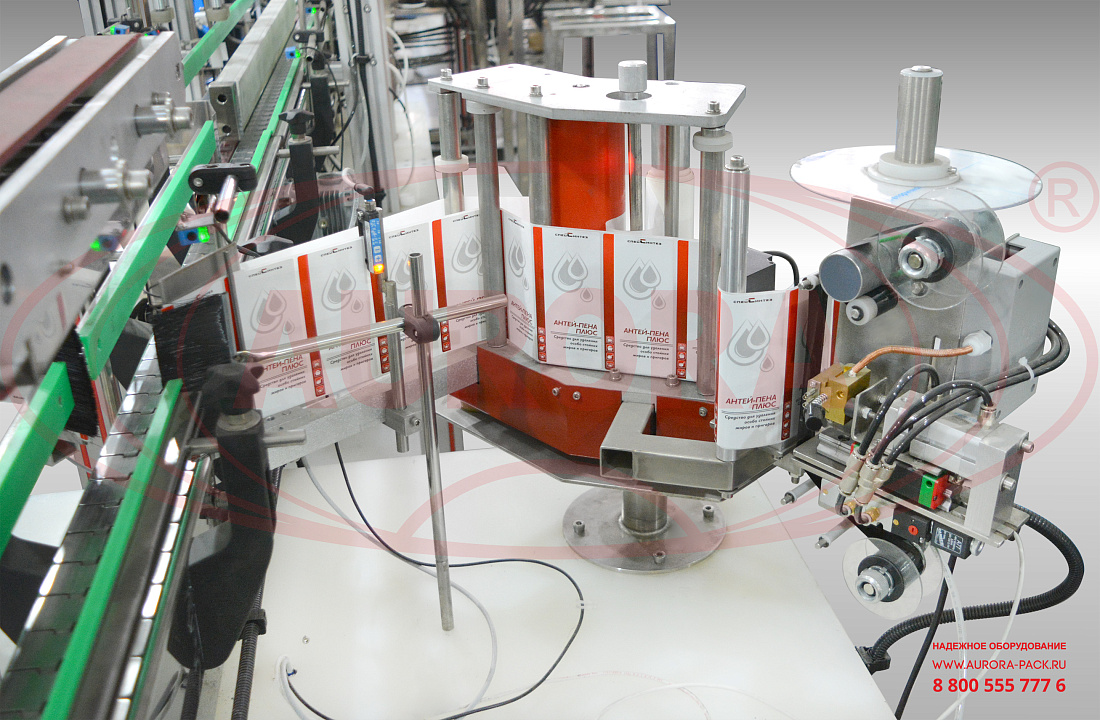

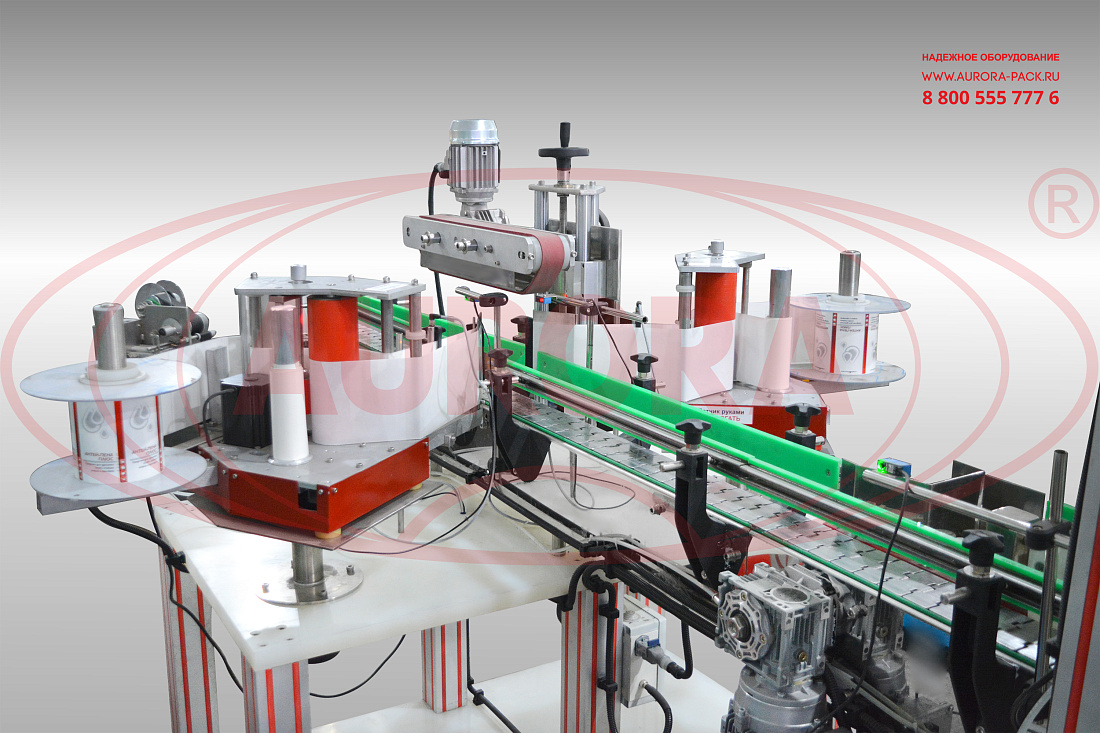

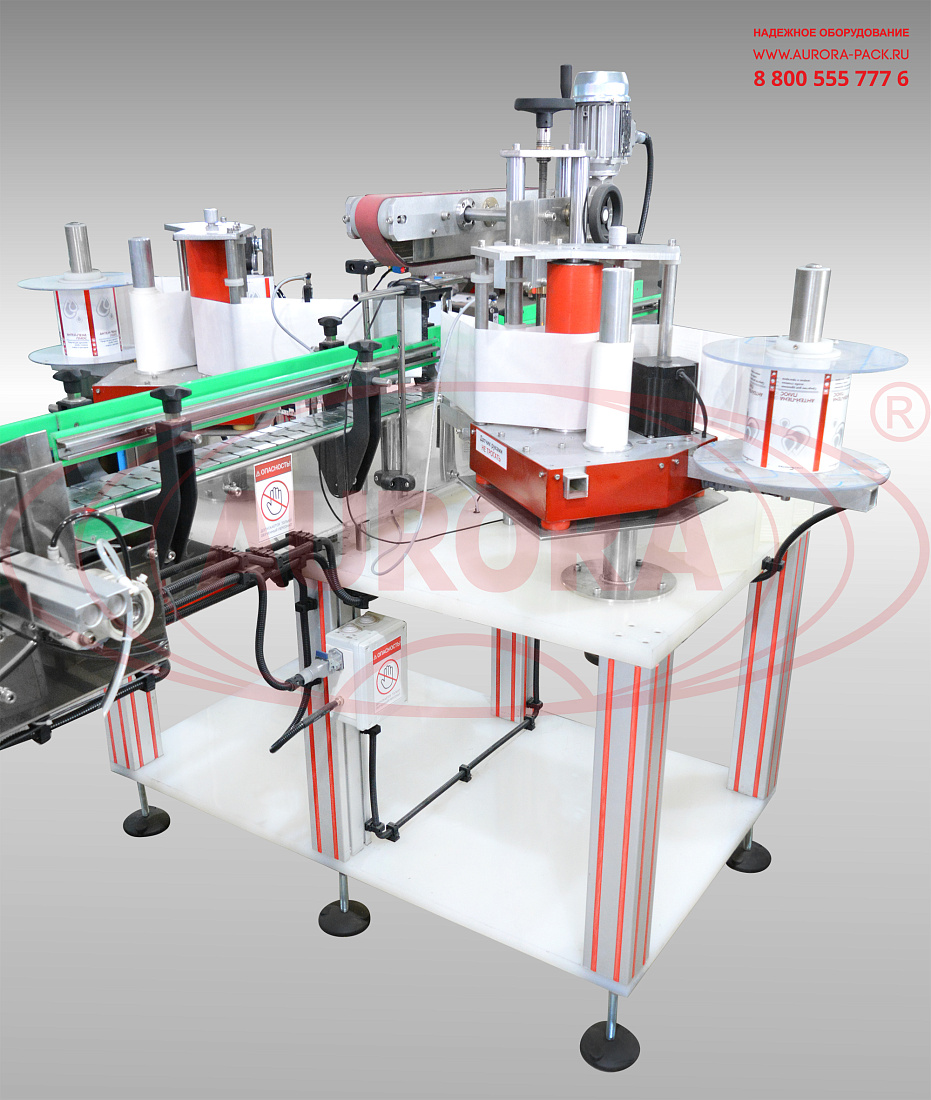

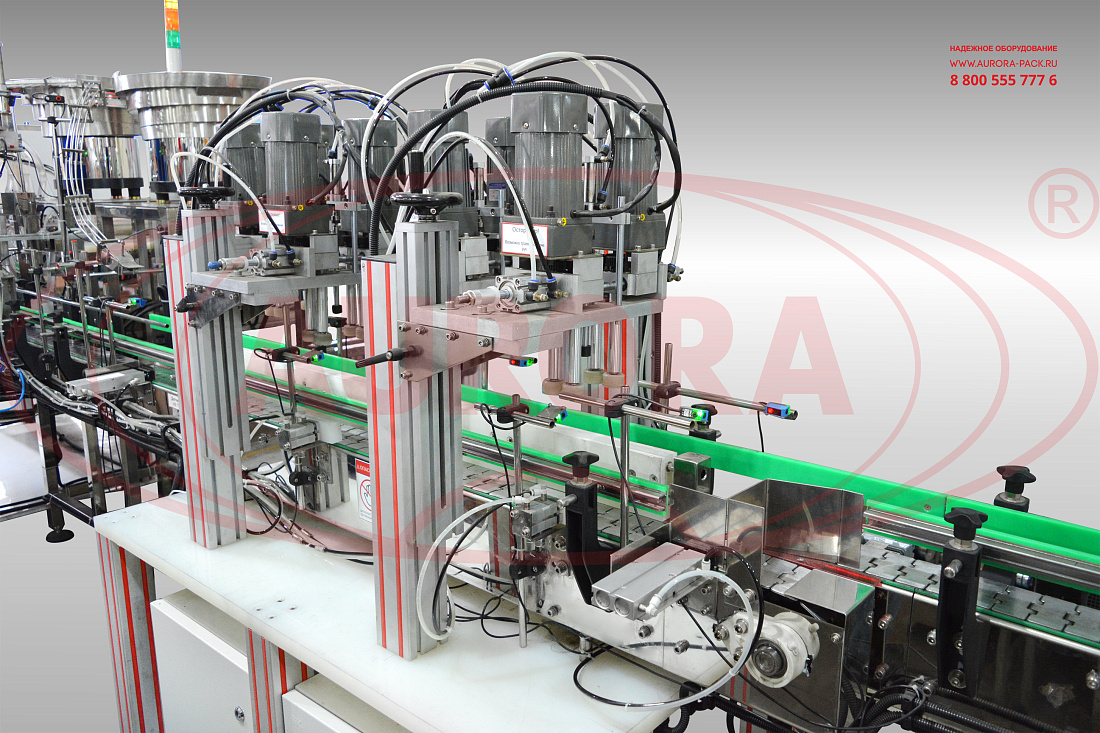

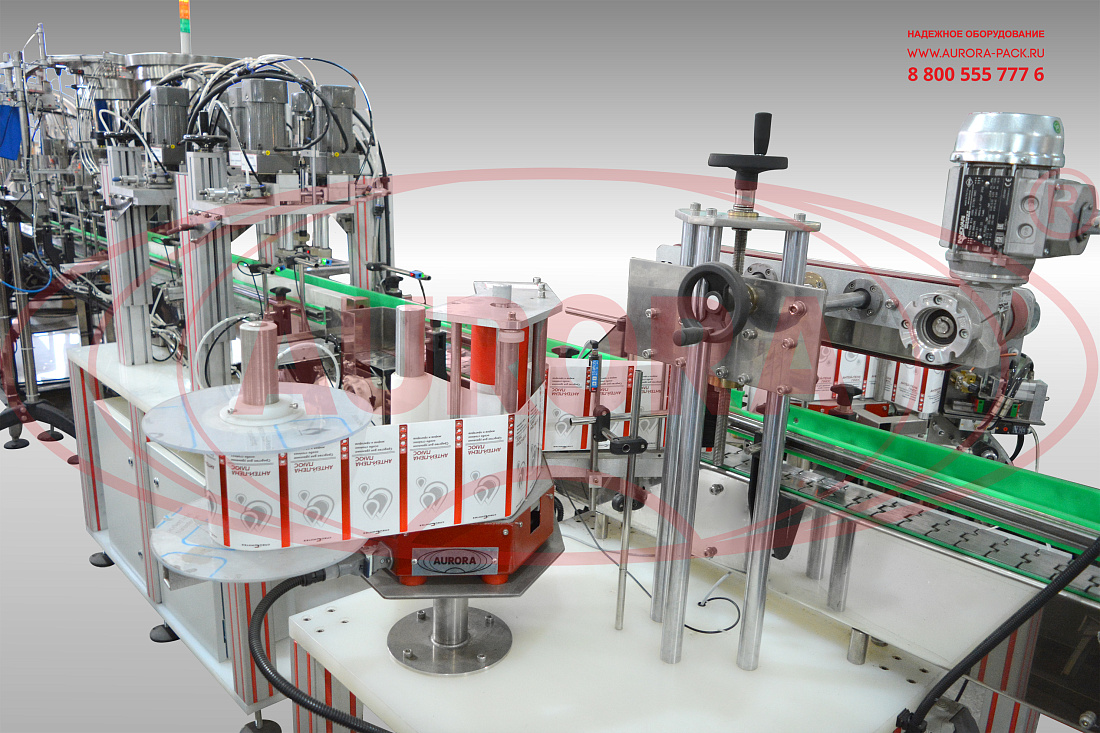

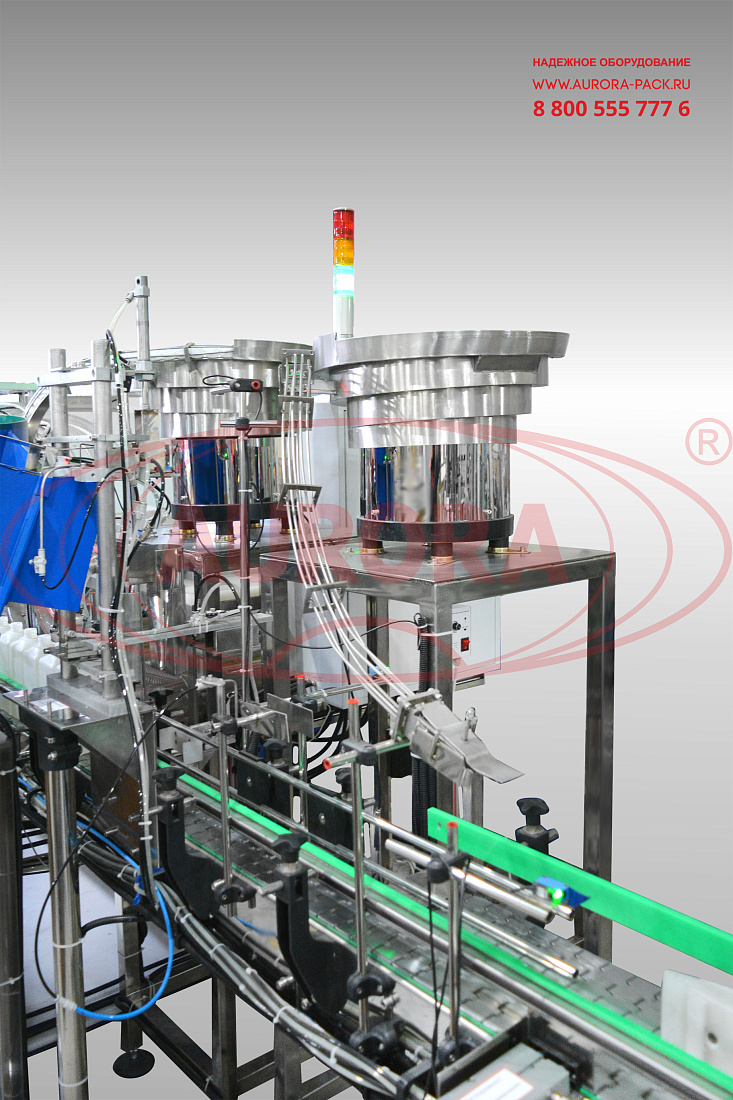

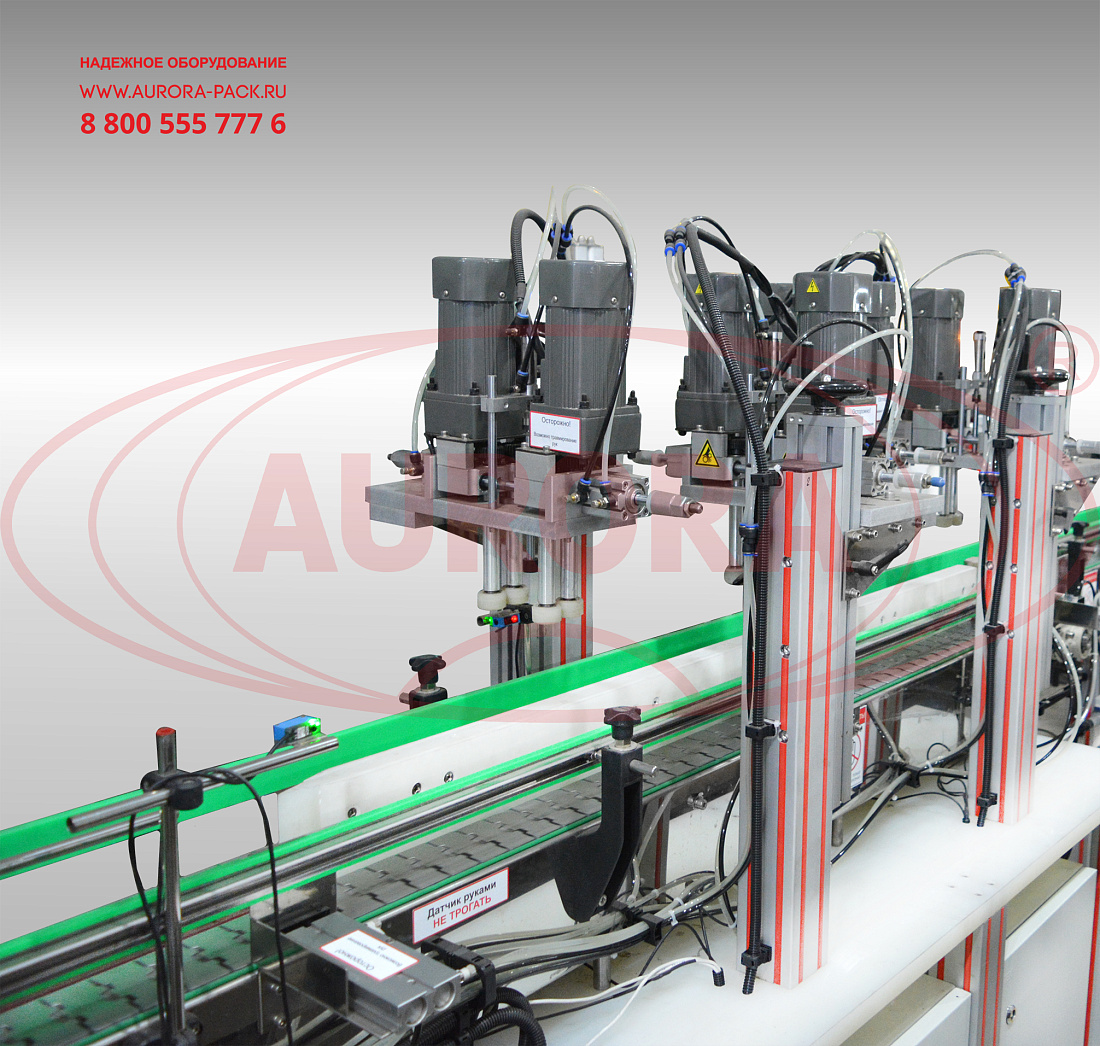

Система укупорки имеет два потока, что позволяет параллельно укупоривать две бутылки. Особенностью данного узла является адаптивность к работе с различными колпачками — стандартными гладкими и с помповыми дозаторами. Для каждого вида колпачков предусмотрен отдельный ориентатор. Система лейблинга выполнена с двумя аппликаторами для одновременного нанесения этикеток на противоположные стороны тары. Линия легко переналаживается, имеет удобный интерфейс настройки и развивает высокую производительность.

Назначение и область применения

Линия предназначена для реализации комплекса операций: ориентирования тары, дозированной подачи продукта, укупорки тары и нанесения этикеток на самоклеящейся основе. Машина применяется для розлива моющих средств, жироочистителей и других продуктов бытовой химии.

Принцип работы

Группа флаконов, в которую будет производиться розлив, помещается в приемный бункер ориентатора тары, автоматически ориентируется и подается на транспортер горлышком вверх. Далее по транспортёру бутылки поступают в зону розлива, фиксируются отсекателями. Количество тары на участке настраивается с помощью датчика входного отсекателя. Далее каплесборник задвигается, сопла с выходными клапанами опускаются, затем автомат дозирует продукт. Объём дозируемого продукта настраивается маховиком герконов на пневмоцилиндрах. После того как автомат отдозировал необходимое количество продукта, происходит обратный процесс: сопла поднимаются, каплесборник выдвигается, срабатывает выходной отсекатель, и бутылки движутся далее по транспортёру на следующий технологический участок. В зоне ориентаторов колпачков на тару накидывается колпачок (или забиваются колпачки-помповые дозаторы, в зависимости от настройки линии, используемой тары и колпачка). Далее в зоне укупорки колпачки закручиваются на флаконах. Наличие флакона в позиции определяют датчики, установленные перед узлом установки крышки и в зоне укупора. При отсутствие флаконов укупорка не производится. После укупорки флаконы по транспортеру попадают в зону этикетировки, где на тару с двух сторон наносятся этикетки. Упакованный продукт поступает в зону выхода.

Основные элементы

  • Автомат розлива МД-500ДЛ;
  • Ориентатор колпачков ОК-2000;
  • Ориентатор помповых дозаторов;
  • Автоматический укупор МЗ-400Е2Л;
  • Автоматический этикетировщик АЭ-5;
  • Автоматический ориентатор ПЭТ тары ОТ-400;
  • Транспортер линейный серии ТЛ;
  • Панель управления.

Преимущества

  • Высокая производительность;
  • Точный и деликатный налив продукта;
  • Одновременное наполнение сразу 12 емкостей;
  • Конструктивная адаптивность к работе с различными колпачками, в том числе с насадками;
  • Двустороннее этикетирование;
  • Прогрессивная система управления.

Универсальность

Широкий диапазон дозирования и особенности исполнения укупорочной системы позволяют выполнять переналадку линии на работу с тарой различного объема и разными видами колпачков.

Удобство работы

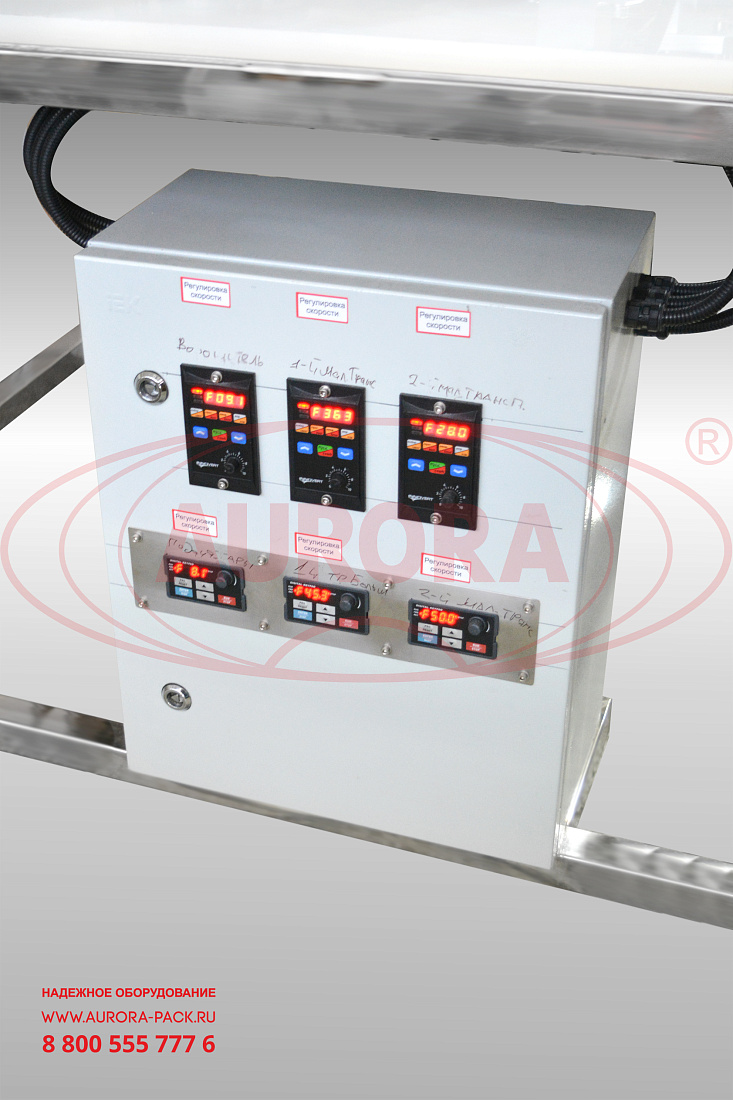

Управление всеми рабочими процессами осуществляется при помощи единой панели оператора, оснащенной экраном touch screen. В основном меню устройства доступна возможность детальной настройки каждого узла и сохранения выбранных режимов под разные виды тары. В меню наладки можно выполнить пробный розлив.

Варианты исполнения

Данная линия может быть модернизирована с учетом индивидуальных требований заказчика. По запросу машина может изготавливается в полностью двухпоточном исполнении, с дополнительными станциями (термоупаковки, укладки на паллеты) и другими особенностями.

Безопасность

Линия изготовлена в соответствии с ключевыми требованиями, предъявляемыми к промышленному фасовочному оборудованию. Оборудование оснащено светосигнальной колонной, что позволяет удобно отслеживать статус машины в текущий момент. Информация о сбоях оперативно отправляется на панель оператора.
Отрасль:
  • Химия
Электропитание, В/Гц:220/50
Потребляемая мощность, кВт, до:5
Давление воздуха, МПа:0,6-1,0
Габаритные размеры, мм, до:10000×2500×2000
Общий вес, кг:1700
Автоматический ориентатор ПЭТ тары мод. ОТ-400:
Напряжение, В/Гц:220/50
Потребляемая мощность, кВт:0,8
Габаритные размеры, мм, не более:2300×1200×1550
Вес, кг:350
Автомат розлива мод. МД-500ДЛ:
Тип дозатора:Поршневой
Количество сопел розлива, шт.:12
Диапазон дозирования, мл:100-2100
Погрешность дозирования, %:±5
Габаритные размеры, мм, не более:1600×2100×1900
Вес, кг:500
Ориентатор колпачков мод. ОК-2000:
Электропитание, В/Гц:220/50
Сила тока, А:3/5
Потребляемая мощность, кВт, не более:0,4
Габаритные размеры ориентатора, мм:500×500×1900
Вес, кг, не более:100
Автоматический укупор мод. МЗ-400Е2Л:
Тип укупорки:Закрутка с заданным моментом
Количество потоков, шт.:2
Количество укупорочных голов, шт.:4
Количество роликов укупорочной головки, шт.:4
Погрешность отбраковки, %:±5
Давление сжатого воздуха, МПа:0,6-1,0
Габаритные размеры, мм, не более:2000×800×1600
Вес, кг:200

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.

Линия розлива моющих средств в ПНД-бутылки с системами укупорки, этикетировки и ориентацией тары «МАСТЕР»
Разрешающие документы
[Разрешающие документы]
Сертификат соответствия моноблоков розлива требованиям СЕ

Настоящий сертификат соответствия подтверждает, что моноблоки розлива соответствуют основным требованиям безопасности следующих Директив EC/EU Нового подхода:

  • 2006/42/EC Продукция машиностроения

  • 2014/35/EU Низковольтное оборудование

  • 2014/30/EU Электромагнитная совместимость

[Разрешающие документы]
Отказное письмо по 10-му регламенту "О безопасности машин и оборудования"
[Разрешающие документы]
Сертификат ISO системы менеджмента качества

Настоящий сертификат удостоверяет, что система менеджмента качества применительно к производству фармацевтического, пищевого, химического и резервуарного оборудования соответствует требованиям ГОСТ ISO 9001-2015 (ISO 9001:2015)

[Разрешающие документы]
Сертификат ISO системы менеджмента качества

Настоящий сертификат удостоверяет, что система менеджмента качества ООО НПП "Аврора" применительно к производству фармацевтического, пищевого, химического и резервуарного оборудования соответствует требованиям ГОСТ ISO 9001-2011 (ISO 9001:2011)

[Разрешающие документы]
Письмо о безопасности машин
