Линейный комплекс розлива выполняет все операции в автоматическом режиме — групповое дозирование, укупорку флаконов и нанесение этикеток с двух сторон. Линия адаптирована к розливу антисептиков и дезсредств на основе ЧАСов — четвертичных аммониевых соединений, которые состоят из углеводородных радикалов, анионов (хлор/бромид-ион) и молекул 5-ти валентного азота. Подробный состав представлен формулой (RR’R’’R’’’N)+X-. Соединения относятся к группе катионных и поверхностно-активных веществ (ПАВов). Фасовка реализуется 8-сопельным поршневым дозатором, оснащенным системой «умного розлива»: сопла поднимаются по мере наполнения флаконов, благодаря чему отсутствует излишнее пенообразование.

Узел укупорки представлен двухпоточной станцией с двумя укупорочными головками. В модели реализована возможность выбора режима с укупоркой на одном или двух потоках. Благодаря наличию системы ориентирования колпачки подаются в правильном положении. Линия двустороннего этикетирования дополнена термотрансферным датировщиком. Все узлы объединены конвейерной системой и демонстрируют согласованную работу.

Назначение и область применения

Линия предназначена для дозированной подачи жидкого и средневязкого продукта, укупорки тары колпачками и нанесения этикеток с датой на самоклеящейся основе на тару. Оборудование применяется для розлива неспиртовх антисептиков для рук, кожных санитайзеров, дезов, средств для антибактериальной обработки поверхностей, дезсредств на основе четвертичных аммониевых соединений (ЧАСов), поверхностно-активных веществ (ПАВов).

Принцип работы

Флаконы по транспортёру поступают в зону розлива. Датчик, установленный до входного отсекателя, отсчитывает необходимое количество флаконов (8 шт.), после чего группа отделяется от остального потока, фиксируясь отсекателями. Далее задвигается каплесборник, опускаются дозирующие сопла, и начинается подача продукта в тару. По окончанию процесса элементы возвращаются на исходные позиции, срабатывает выходной отсекатель, и флаконы отправляются на следующий этап.

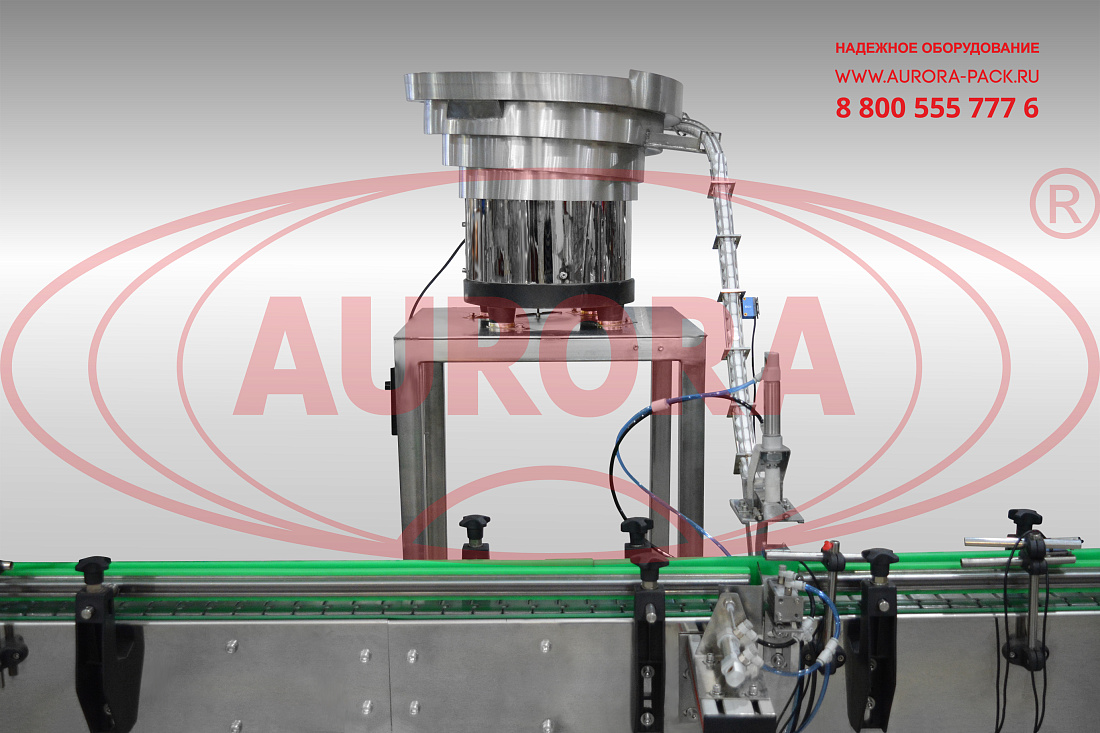

Перед входом в зону укупорки флакон проходит станцию предварительной установки колпачка, который поступает из виброориентатора по каналу подвода. После этого флакон перемещается по двухлинейному транспортеру в зону автоматического укупора. Укупорочная головка опускается, и колпачок закручивается с заданным моментом. При включении режима двухпоточной укупорки одновременно закручиваются колпачки на двух флаконах. Наличие флакона в позиции определяют датчики, установленные перед узлом установки крышки и в зоне укупора. При отсутствии флаконов укупорка не производится.

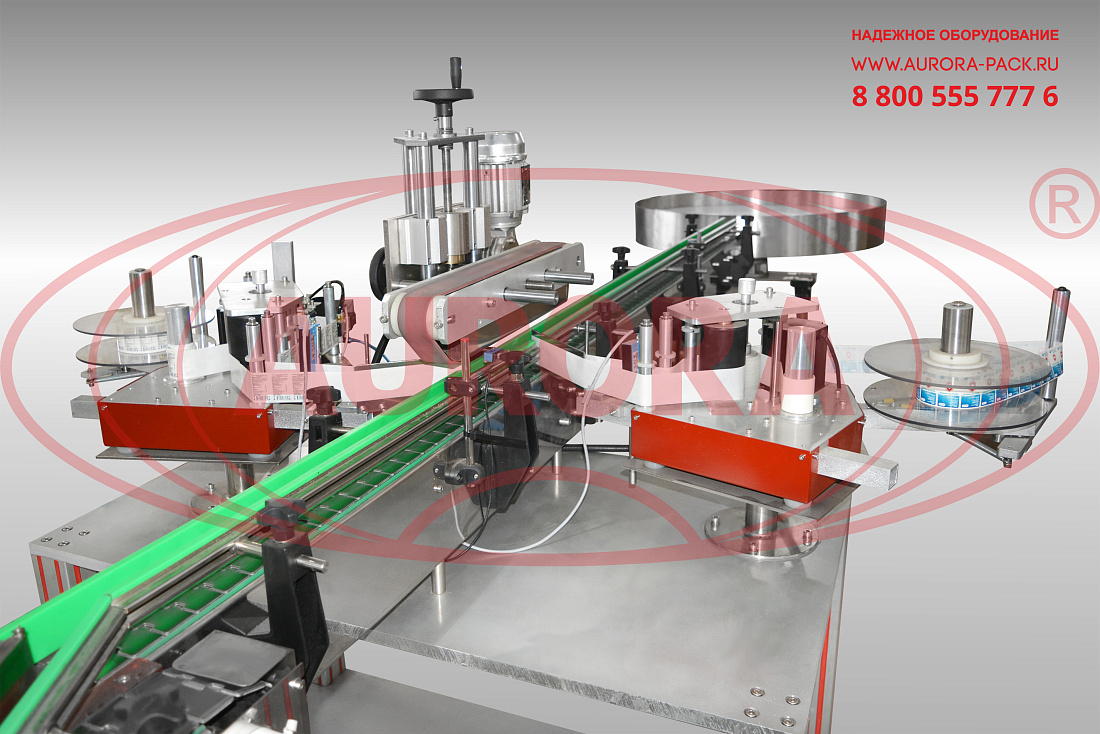

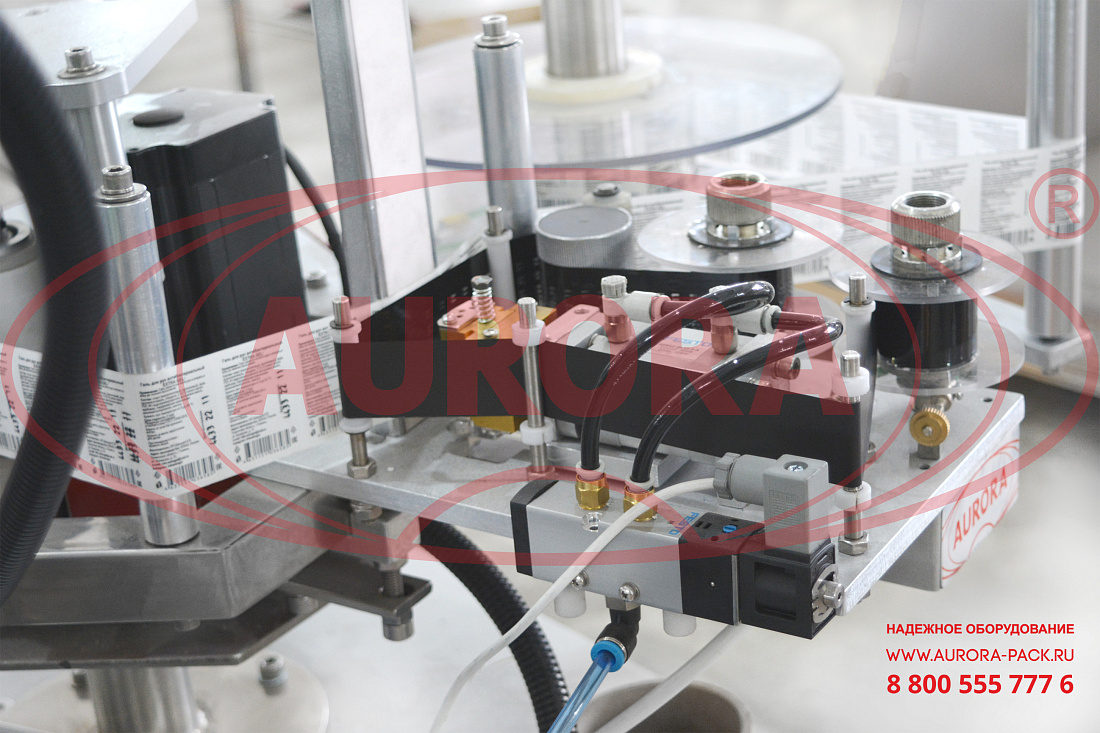

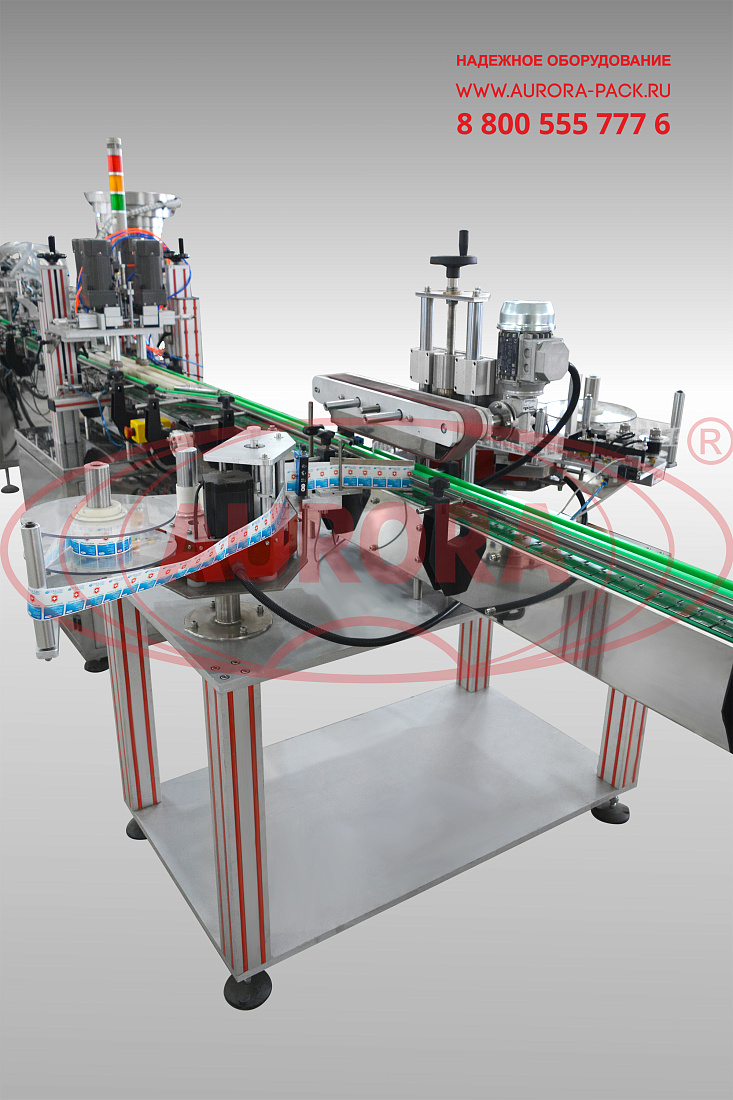

После укупорки флаконы по транспортеру попадают в зону этикетировки и датеровки. Два аппликатора, установленные по обе стороны транспортера, выдают по одной этикетке с датой и наносят их на перемещающийся флакон.


Полностью упакованная продукция выгружается на накопительный стол выдачи.

Основные элементы

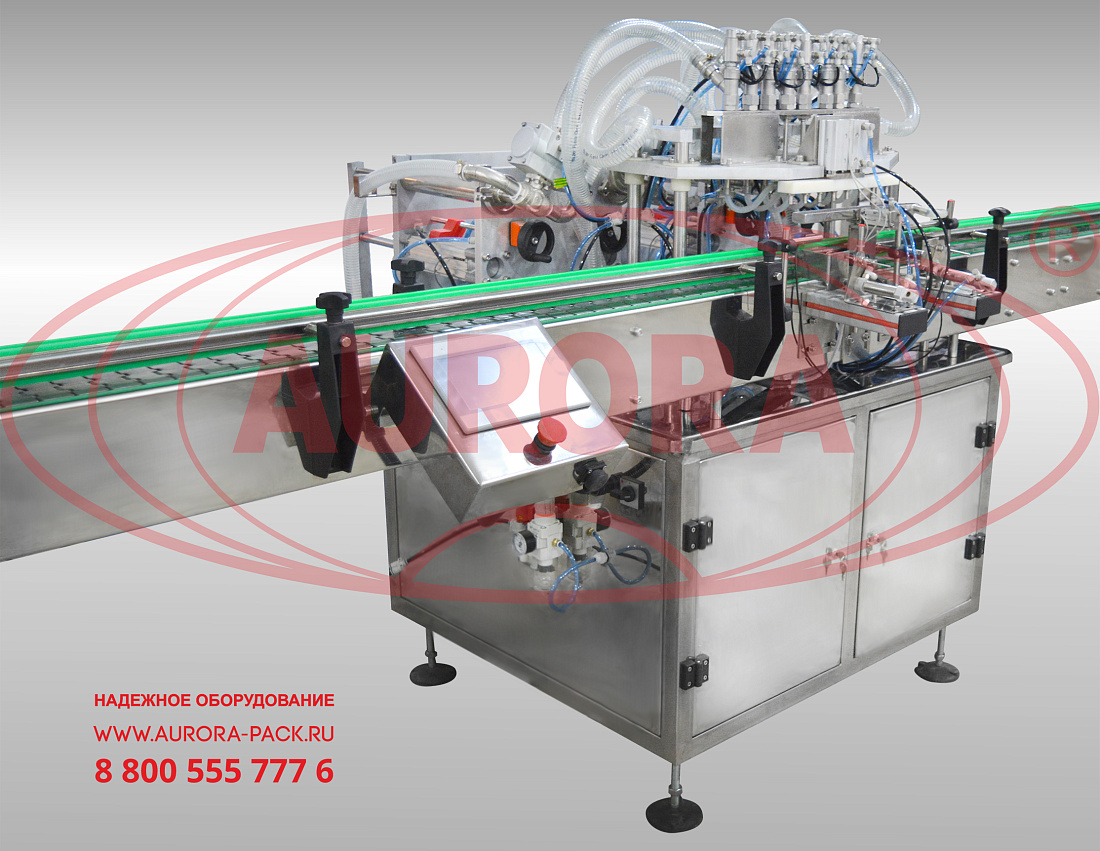

  • Автомат розлива МД-500ДЛ;
  • Укупор МЗ-400Е2Л;
  • Этикетировочная линия АЭ-5;

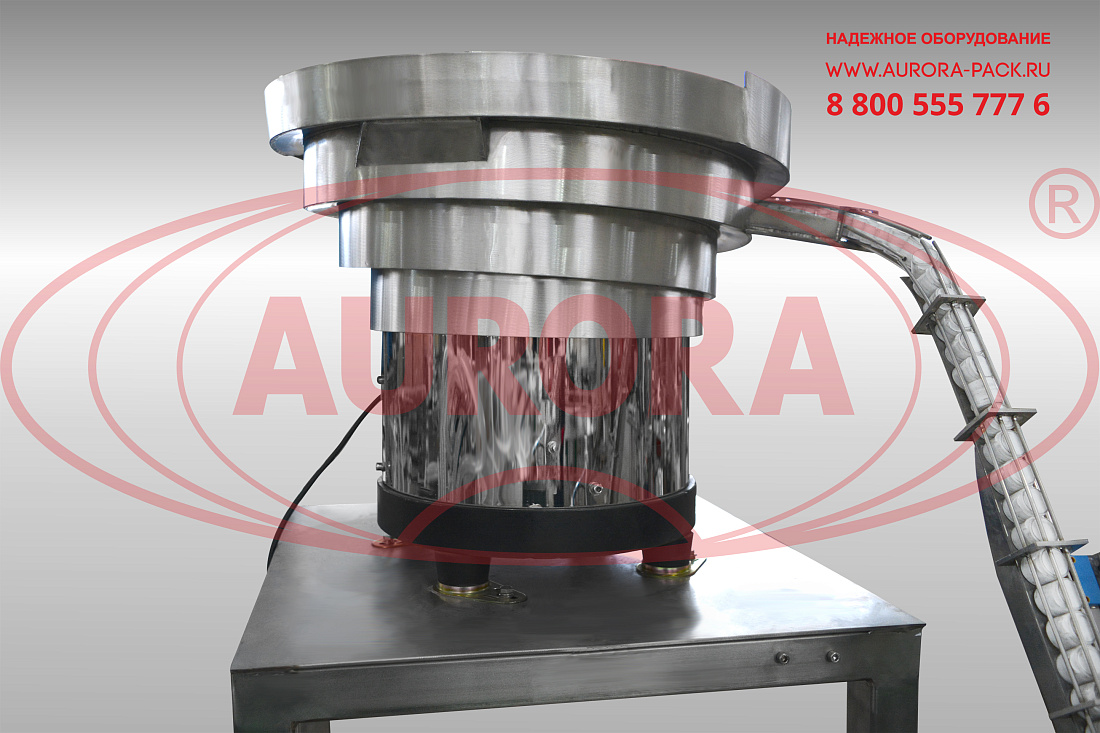

  • Ориентатор крышек ОК-2000 с системой забивки;

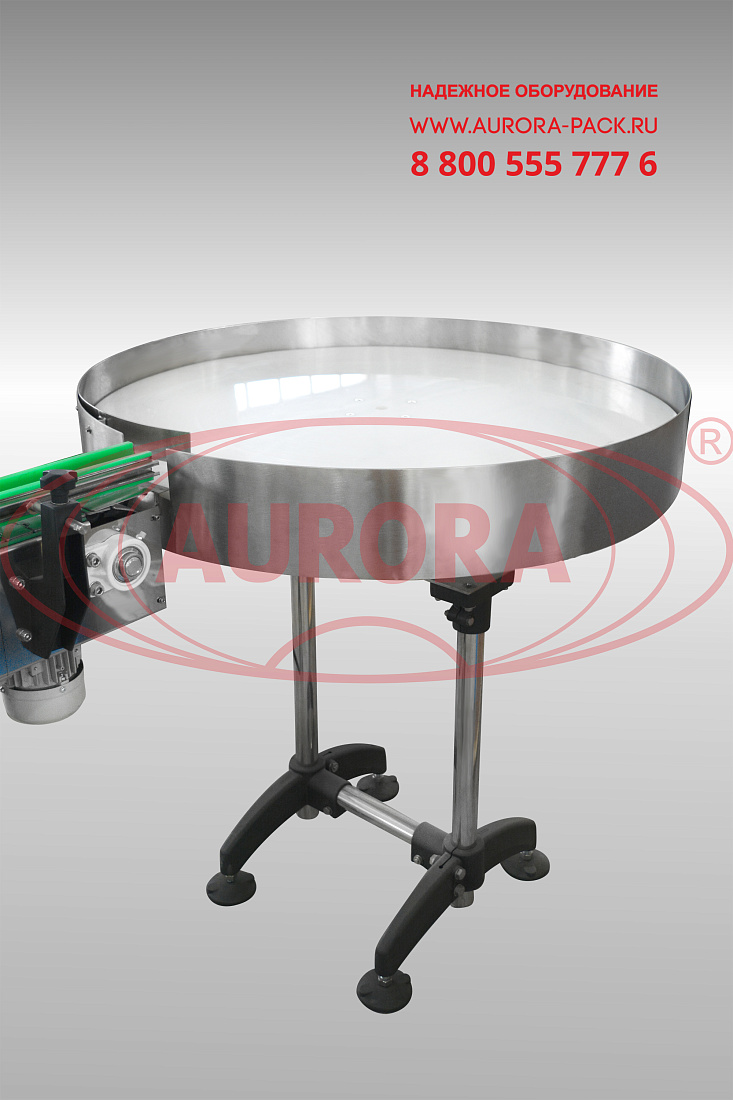

  • Накопительный стол ТДМ-600;
  • Транспортер;
  • Панель управления.

Преимущества

  • Наполнение группы флаконов за один цикл розлива;
  • Деликатный налив, благодаря системе ASF “умный розлив»;
  • Возможность разливать ДЭЗы, ПАВы, ЧАСы, компактные антисептические спреи и другие виды средств для обработки от микробов;
  • Двухпоточный модуль укупорки;
  • Нанесение этикеток сразу на две стороны флакона;
  • Проставление даты и других переменных данных о продукте.

Универсальность

Линия подходит для фасовки различных видов неспиртовых медицинских, хирургических и бытовых антисептиков и дезинфектантов на основе quaternary ammonium compounds (QACs), в том числе во флаконы со спрей-дозаторами, колпачками flip-top и другими насадками.

Удобство работы

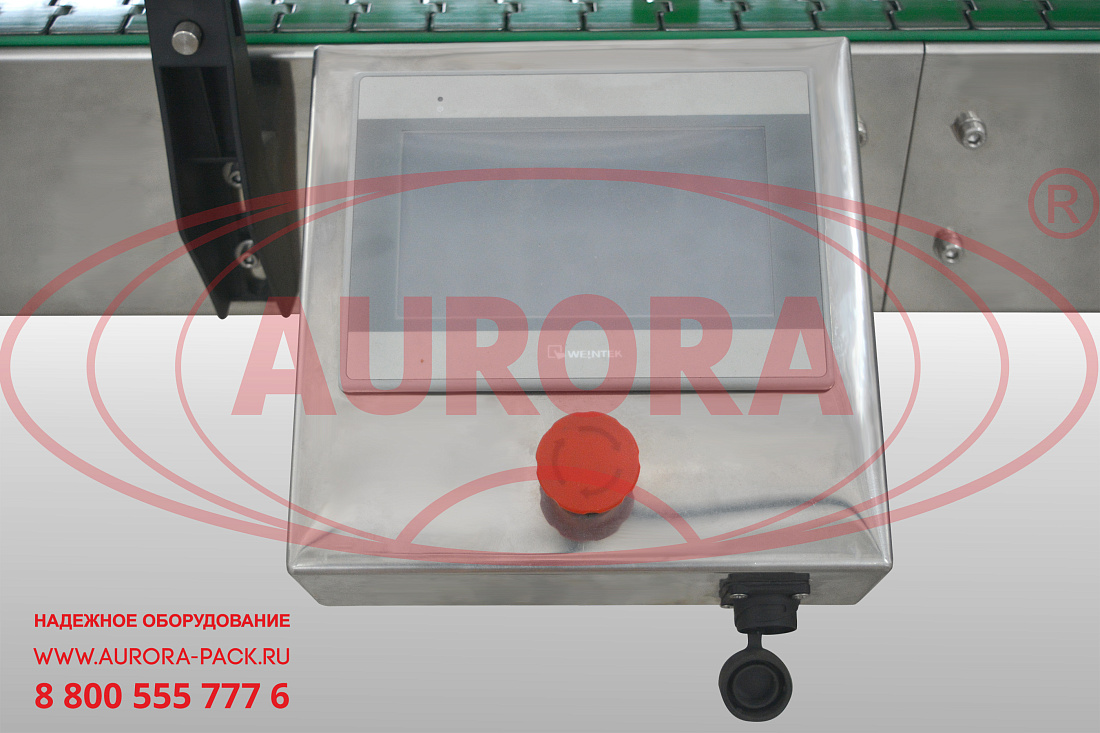

Настройка отдельных узлов линии производится через меню пульта управления, который выполнен на базе PLC. Панель оператора оснащена цветным сенсорным экраном и понятным меню на русском языке.

Варианты исполнения

Данная линия выпускается в еще более функциональном двухлинейном исполнении с возможностью параллельной реализации циклов розлива-укупорки-этикетировки двух видов продукции в разноформатную тару.

Безопасность

Линия оснащена системами высокоинтеллектуального контроля, благодаря которой демонстрирует стабильную работу и согласованность реализации рабочих операций. Информация о возникновении сбоев оперативно выводится на экран панели управления и отображается посредством светосигнальной колонны.

Отрасль:
  • Комплексное оснащение фармацевтического производства
Производительность, шт./час, до:1000
Тип дозатора:Поршневой
Количество сопел розлива, шт.:8
Диапазон дозирования, мл:10-350
Погрешность дозирования:±5%
Система налива:«ASF», «Умный розлив»
Количество укупорочных голов, шт.:2
Погрешность отбраковки, %:±5
Тип этикетки:Самоклеящаяся
Минимальная ширина этикетки, мм:50
Точность нанесения этикетки, мм:±3
Высота этикетки, мм:20-175
Минимальный промежуток между этикетками для оптического сканера, мм:2
Погрешность нанесения этикетки, мм:±5
Тип датеровщика:Термотрансферный
Скорость печати, ударов/сек:3
Максимальное количество строк:3
Диаметр вращающегося стола, мм:1000
Тип транспортера:Пластинчатый
Ширина транспортерной ленты, мм:82,5
Электропитание, В/Гц:220/50
Потребляемая мощность, кВт:3
Давление воздуха, МПа:0,6-1,0
Габариты, мм:6000х2100х1900
Вес, кг:1100

В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
